Мини-экскаватор KOBELCO SK30SR

Назначение и сферы применения

Kobelco SK30SR предназначен для разнообразных земляных, строительных и вспомогательных работ, где требуются компактные размеры машины, точное управление рабочим оборудованием и возможность адаптировать экскаватор под конкретную задачу. Наличие нескольких вариантов ковшей, удлинённой и телескопической рукояти, дополнительных гидролиний и поворотно-наклонного отвала позволяет использовать одну базовую машину для заметно различающихся видов работ.

Для стандартных землеройных операций предусмотрены ковши различной ширины и вместимости. В перечне оснащения для SK30SR указан ковш шириной 350 мм вместимостью 0,05 м³, ковш 450 мм вместимостью 0,07 м³, а также ковш шириной 600 мм и вместимостью 0,10 м³. Дополнительно для SK30SR предусмотрен усиленный ковш шириной 500 мм вместимостью 0,08 м³. Его конструкция рассчитана на более тяжёлые условия, включая работу с твёрдым грунтом и строительным ломом: наиболее нагруженные зоны усилены боковыми и износными пластинами.

Для увеличения рабочего диапазона SK30SR может оснащаться удлинённой рукоятью длиной 1,62 м. Производителем также предусмотрена телескопическая рукоять. Такая вариативность позволяет подбирать конфигурацию не абстрактно «для стройки», а под реальные условия объекта: глубину и удалённость рабочей зоны, требуемую высоту, характер грунта и используемое навесное оборудование.

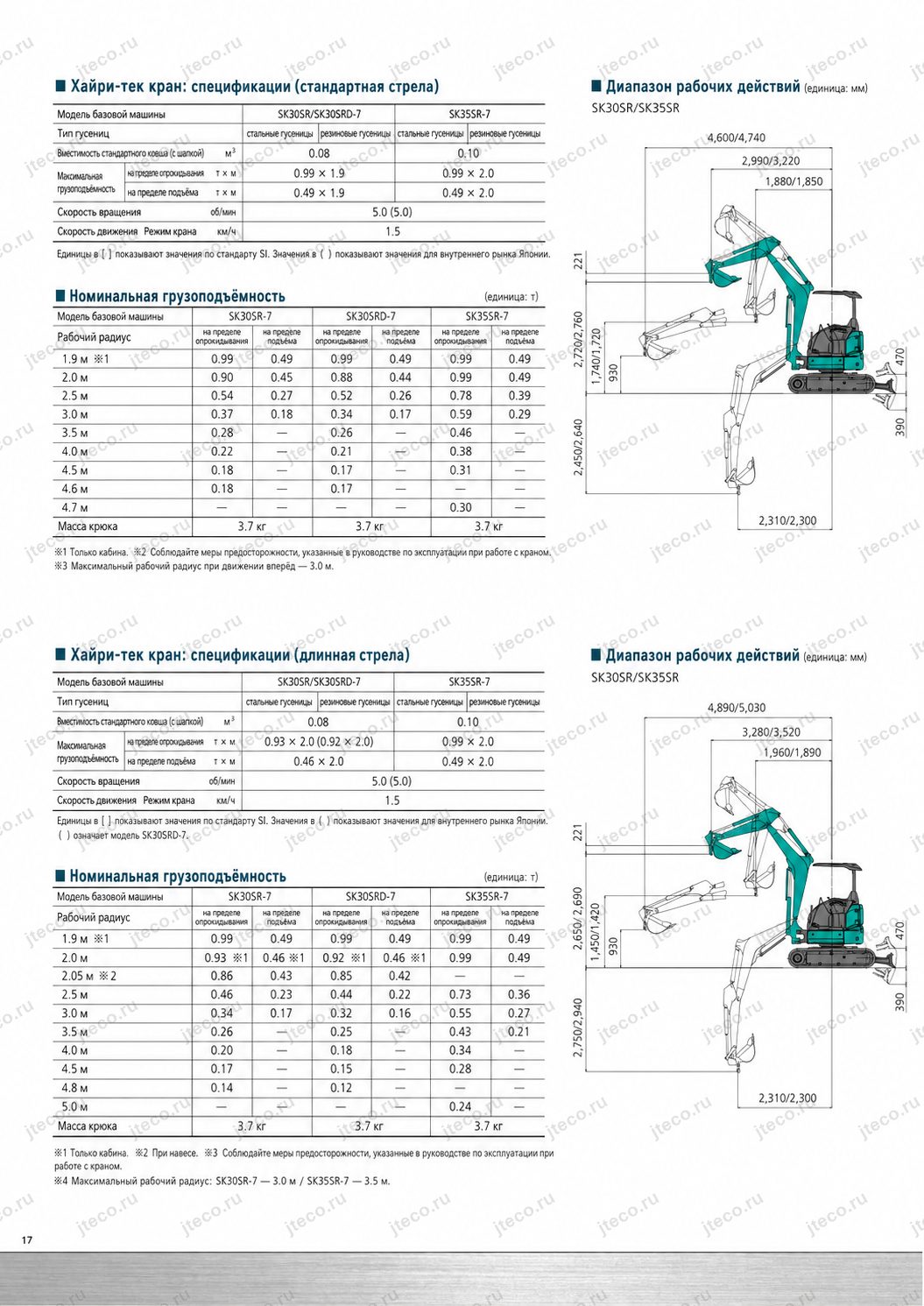

Отдельное направление применения связано с крановыми операциями. Для машины предусмотрено исполнение High Reach Crane®, оснащённое устройствами безопасности, соответствующими нормативам Японской ассоциации кранов. В таком исполнении используется складной крановый крюк с быстродействующим механизмом фиксации одним движением и трёхцветный сигнальный фонарь. Цвет фонаря изменяется в зависимости от коэффициента нагрузки, поэтому окружающий персонал может визуально определить приближение машины к зоне перегрузки. Для стандартной рукояти максимальный рабочий вылет при передвижении в крановом режиме указан как 3,0 м; для SK30SR с удлинённой рукоятью также приведено значение 3,0 м. При выполнении крановых операций производитель отдельно требует соблюдать меры предосторожности, указанные в руководстве по эксплуатации.

Ключевые преимущества

Устойчивость, рассчитанная на реальную работу

Одно из ключевых конструктивных преимуществ Kobelco SK30SR — увеличенная площадь контакта гусениц с грунтом. Нижние опорные катки выполнены с наружными фланцами, что позволяет увеличить расстояние между точками опрокидывания машины. Практический результат — более уверенное положение экскаватора при работе стрелой и рукоятью на значительном вылете и возможность эффективнее использовать доступный рабочий диапазон.

Это особенно важно при использовании дополнительного навесного оборудования. Производитель напрямую связывает допустимую массу устанавливаемого оборудования с типом рабочего оснащения, наличием кабины или навеса, стандартной либо удлинённой рукоятью и применением стандартного или дополнительного противовеса. Дополнительный противовес для SK30SR имеет массу +250 кг и позволяет изменить баланс машины под более тяжёлое рабочее оборудование. Таким образом, конфигурацию можно выбирать не только по удобству оператора, но и с учётом массы навески и предполагаемого характера работ.

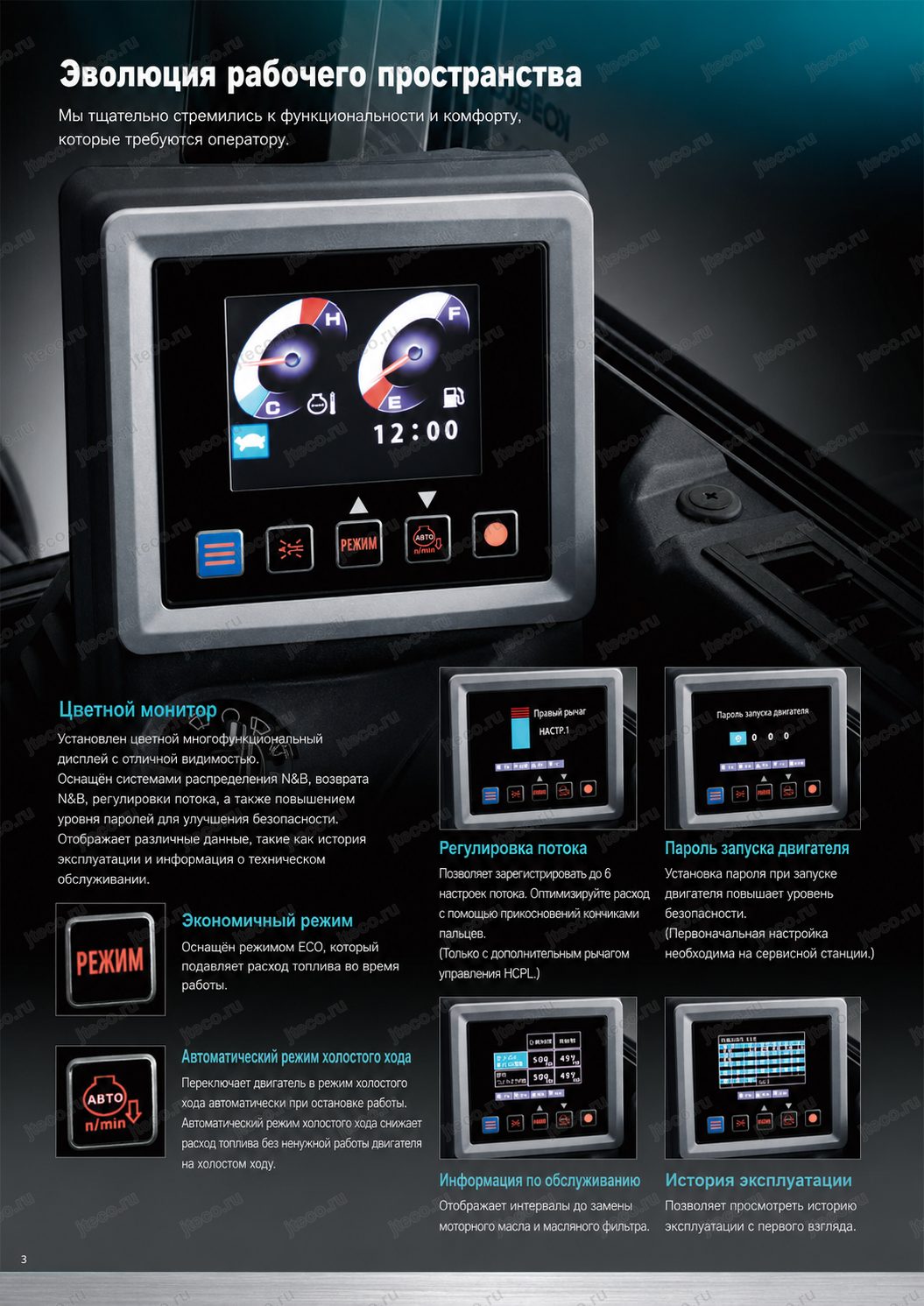

Современное управление через цветной монитор

В стандартное оснащение входит хорошо читаемый цветной многофункциональный дисплей. Он используется не только как информационная панель: через него оператор получает доступ к функциям, непосредственно влияющим на эксплуатацию машины.

На дисплее отображается история работы экскаватора, в том числе его наработка, а также информация, связанная с техническим обслуживанием. Система показывает интервалы до замены рабочей жидкости гидросистемы и фильтра гидравлической системы. Это упрощает контроль регламентных операций и снижает вероятность ситуации, когда обслуживание откладывается просто из-за отсутствия под рукой сервисных записей.

Через монитор также реализована функция пароля запуска двигателя. После настройки запуск машины можно защитить паролем, что повышает уровень защиты техники от несанкционированного использования. Первоначальная настройка этой функции, согласно данным производителя, выполняется через сервисный центр.

Экономичные режимы без постоянного вмешательства оператора

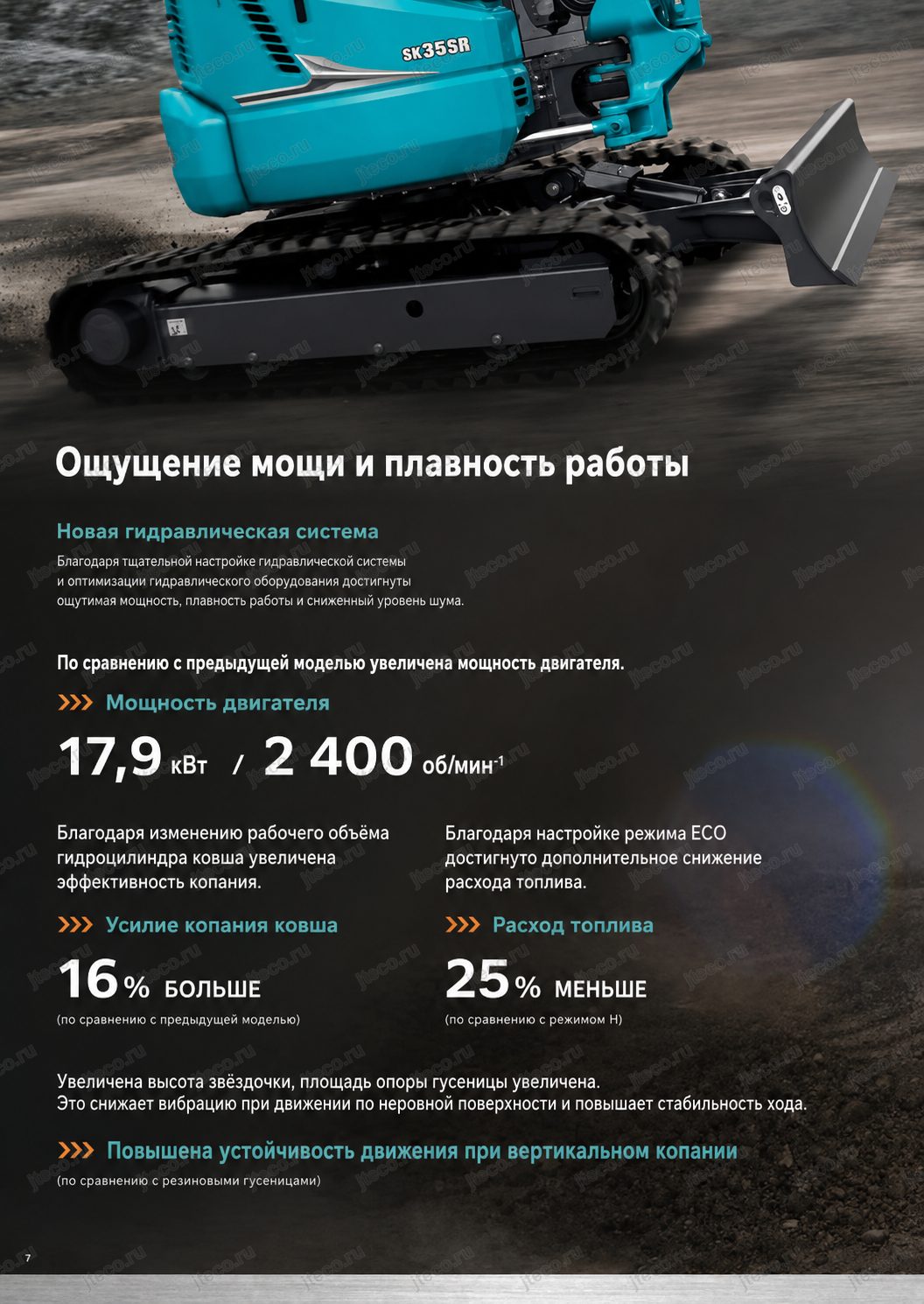

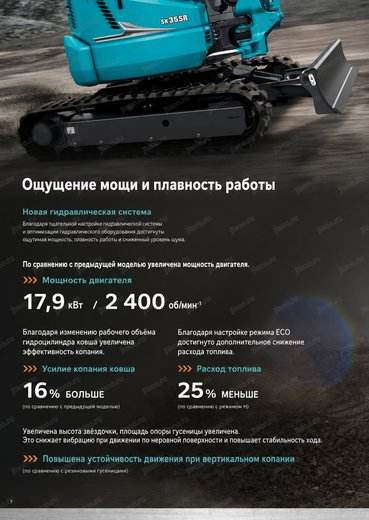

Для снижения эксплуатационных расходов предусмотрен режим ECO. Его назначение — уменьшение расхода топлива во время выполнения работ.

Дополнительно используется автоматическое снижение оборотов двигателя. Когда рабочие операции прекращаются, система самостоятельно переводит двигатель на холостой ход. Оператору не нужно каждый раз нажимать отдельный переключатель для снижения оборотов при паузе. На объекте, где работа экскаватора постоянно чередуется с ожиданием, позиционированием или подготовкой следующей операции, такая автоматика помогает сокращать непроизводительный расход топлива.

Двигатель и производительность

Kobelco SK30SR оснащается двигателем с электронным управлением. В предоставленных материалах производитель делает акцент не на номинальных цифрах мощности, а на возможностях электронного контроля рабочих режимов, расхода топлива и истории эксплуатации.

Электронное управление является частью общей системы контроля машины. Благодаря ему через систему MERIT можно получать информацию не только о местоположении экскаватора, но также о фактическом расходе топлива, продолжительности работы и времени холостого хода. Для владельца одной машины это даёт возможность видеть фактический характер эксплуатации SK30SR, а для предприятия с несколькими единицами техники — сравнивать загрузку машин на разных объектах.

Система позволяет определять точное время работы и использовать его, например, при учёте эксплуатации арендной техники. Если несколько экскаваторов работают на разных площадках, сравнение фактической наработки помогает определить, где техника загружена сильнее, а где используется недостаточно интенсивно. На основе этих данных можно рациональнее распределять машины между объектами.

Контроль расхода топлива разбит по режимам эксплуатации. Кроме того, фиксируется продолжительность работы двигателя на холостом ходу. Эти показатели позволяют оценить, насколько рационально используется техника, и выявить ситуации, в которых топливо расходуется без выполнения полезной работы.

ECO и автоматический холостой ход

Режим ECO рассчитан непосредственно на снижение расхода топлива в процессе работы. В сочетании с системой автоматического снижения оборотов он создаёт два разных уровня экономии: режим ECO уменьшает расход в рабочем процессе, а автоматический холостой ход сокращает лишний расход в паузах.

Такая схема особенно логична для мини-экскаватора, эксплуатация которого обычно состоит из большого числа коротких циклов: копание, поворот, разгрузка, корректировка положения машины, ожидание, работа отвалом, смена рабочего направления. Система не требует постоянного ручного вмешательства при каждой остановке операций.

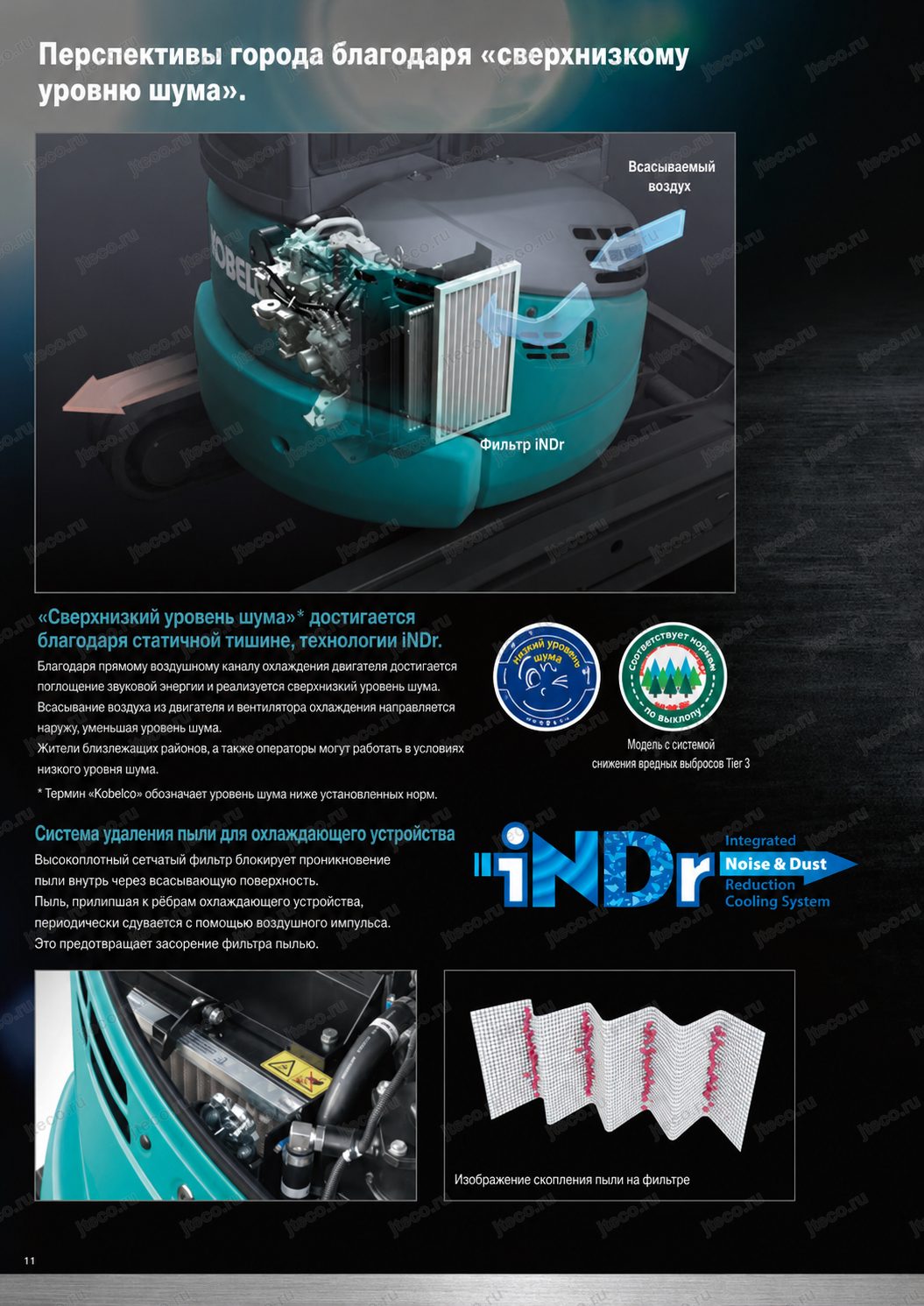

iNDr — низкий шум и эффективное охлаждение

В SK30SR применяется система iNDr, предназначенная для снижения уровня шума и защиты системы охлаждения от загрязнения. Поток воздуха, используемого для охлаждения двигателя, проходит через единый воздуховод. Внутри этого канала поглощается энергия шума двигателя и вентилятора системы охлаждения.

По данным производителя, такая схема позволяет машине соответствовать категории техники со сверхнизким уровнем шума. Для мини-экскаватора, который может использоваться рядом с жилыми зданиями и работающим персоналом, это имеет непосредственное практическое значение: уровень акустического воздействия снижается не только для оператора, но и для окружающих.

Важной частью системы iNDr является высокоплотный сетчатый фильтр. Он задерживает пыль, поступающую вместе с всасываемым воздухом, предотвращая интенсивное загрязнение системы охлаждения и воздухоочистителя. Сам фильтр имеет гофрированную форму: воздух проходит через выступающие участки, а пыль собирается во впадинах. Такая организация воздушного потока помогает уменьшить склонность фильтра к засорению и поддерживать эффективность охлаждения в загрязнённой рабочей среде.

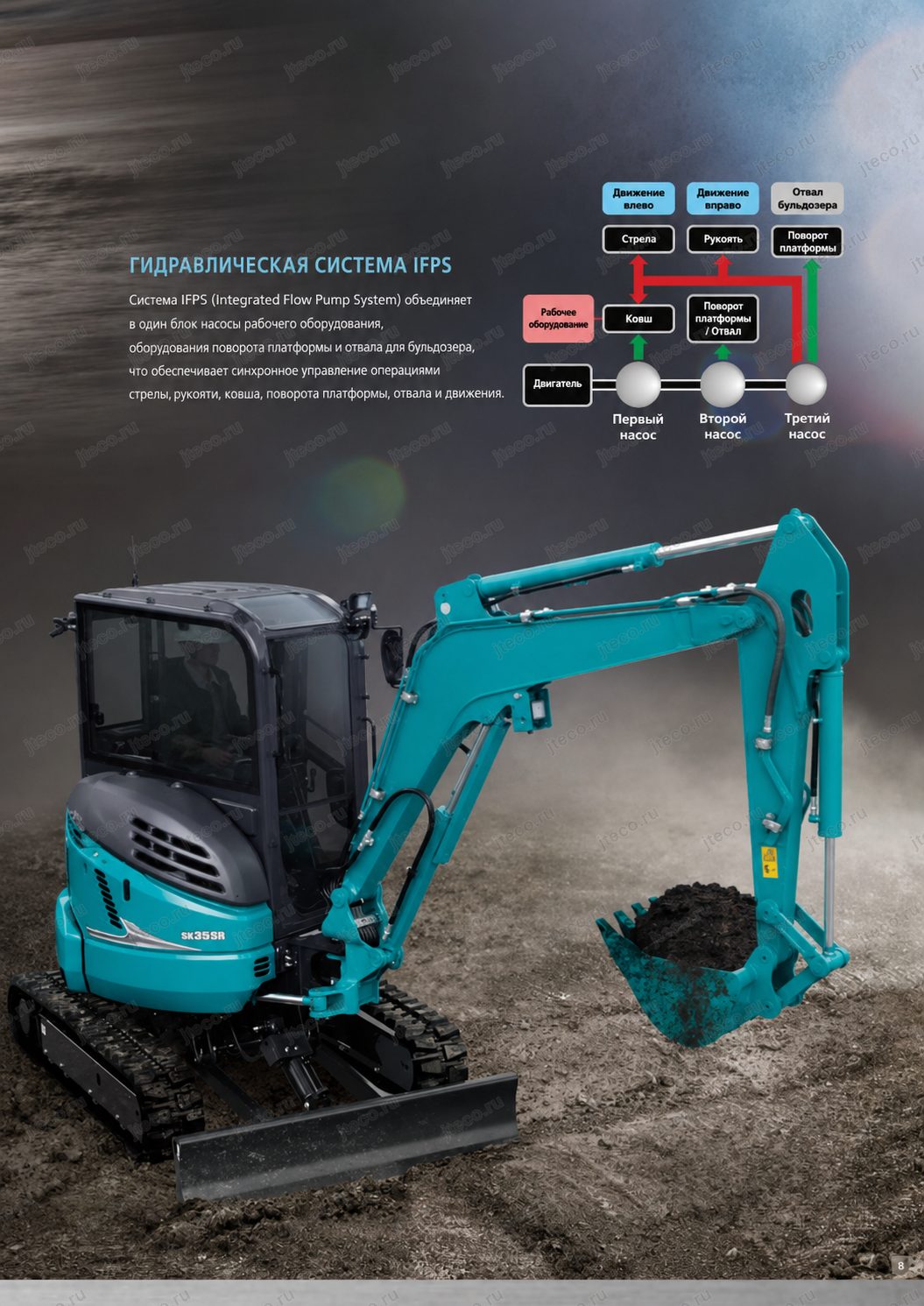

Гидравлика и рабочее оборудование

Возможности гидравлики Kobelco SK30SR ориентированы на работу с различным навесным оборудованием. Для машины предусмотрены гидролинии N&B, а также поворотные гидролинии N&B. В зависимости от исполнения они могут комплектоваться системой HCP с регулировкой расхода рабочей жидкости.

Главное преимущество регулируемой гидролинии заключается в том, что производительность дополнительного гидравлического контура можно согласовать с требованиями конкретного навесного оборудования. Это важно, поскольку разным гидравлическим рабочим органам требуется различный расход рабочей жидкости. Избыточный или недостаточный поток не позволяет использовать навеску в оптимальном режиме.

Шесть сохраняемых настроек расхода

Система позволяет зарегистрировать шесть произвольных значений расхода гидравлической жидкости. Оператор может заранее настроить режимы под используемое оборудование и затем выбирать подходящее значение при смене рабочего органа.

Таким образом, регулировка используется не просто для ограничения подачи масла, а как инструмент адаптации гидросистемы экскаватора к конкретной навеске. Производитель прямо указывает, что оптимизация расхода гидравлической жидкости в соответствии с установленным рабочим оборудованием повышает эффективность выполнения работ.

Функция регулировки расхода доступна при использовании опционального рычага HCP. В перечне оборудования для SK30SR указана гидролиния N&B с назначением управления на правую педаль, гидролиния N&B HCP с регулировкой расхода, а также варианты поворотной гидролинии N&B HCP.

При подборе комплектации необходимо учитывать ограничения совместимости. Поворотно-наклонный отвал нельзя использовать одновременно с поворотной гидролинией HCP N&B. Кроме того, гидролинию быстросъёмного устройства нельзя одновременно использовать с кольцевым крюком болтового крепления. Эти особенности важны при заказе машины под конкретный набор навесного оборудования: конфигурацию гидравлики и рабочего оснащения необходимо определять заранее как единую систему.

Быстросъёмное и дополнительное оборудование

Для SK30SR предусмотрена гидролиния быстросъёмного устройства. Она позволяет подготовить машину к работе с соответствующим гидравлическим быстросъёмным механизмом, упрощая переход от одного рабочего органа к другому.

Помимо стандартных землеройных ковшей, для SK30SR доступен усиленный ковш 500 мм вместимостью 0,08 м³. Его наиболее нагруженные участки дополнительно защищены усиленными боковыми и износными пластинами. Такой ковш ориентирован на более тяжёлый контакт с материалом, включая твёрдый грунт и строительный лом.

Для самой рабочей группы предусмотрены дополнительные защитные элементы. Защита гидроцилиндра рукояти и защита гидроцилиндра ковша доступны для SK30SR как опции. Их назначение — снижение риска повреждения выступающих элементов при контакте с падающими предметами или препятствиями в стеснённой рабочей зоне.

Удлинённая и телескопическая рукоять

Для Kobelco SK30SR предлагается удлинённая рукоять длиной 1,62 м. Она позволяет изменить геометрию рабочего оборудования и увеличить доступный рабочий диапазон по сравнению со стандартной конфигурацией.

Кроме того, именно для SK30SR в перечне оборудования указана телескопическая рукоять. Для исполнения с телескопической рукоятью ковш вместимостью 0,05 м³ входит в стандартное оснащение. Такая конфигурация даёт дополнительный вариант адаптации машины к работам, где возможности обычной рукояти недостаточны.

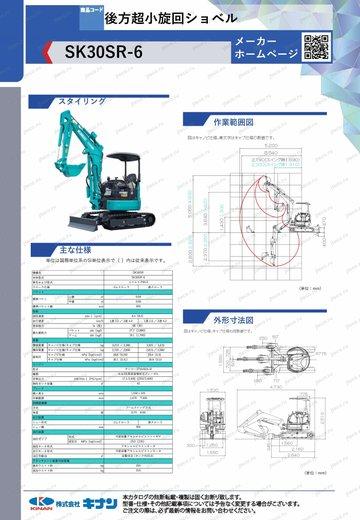

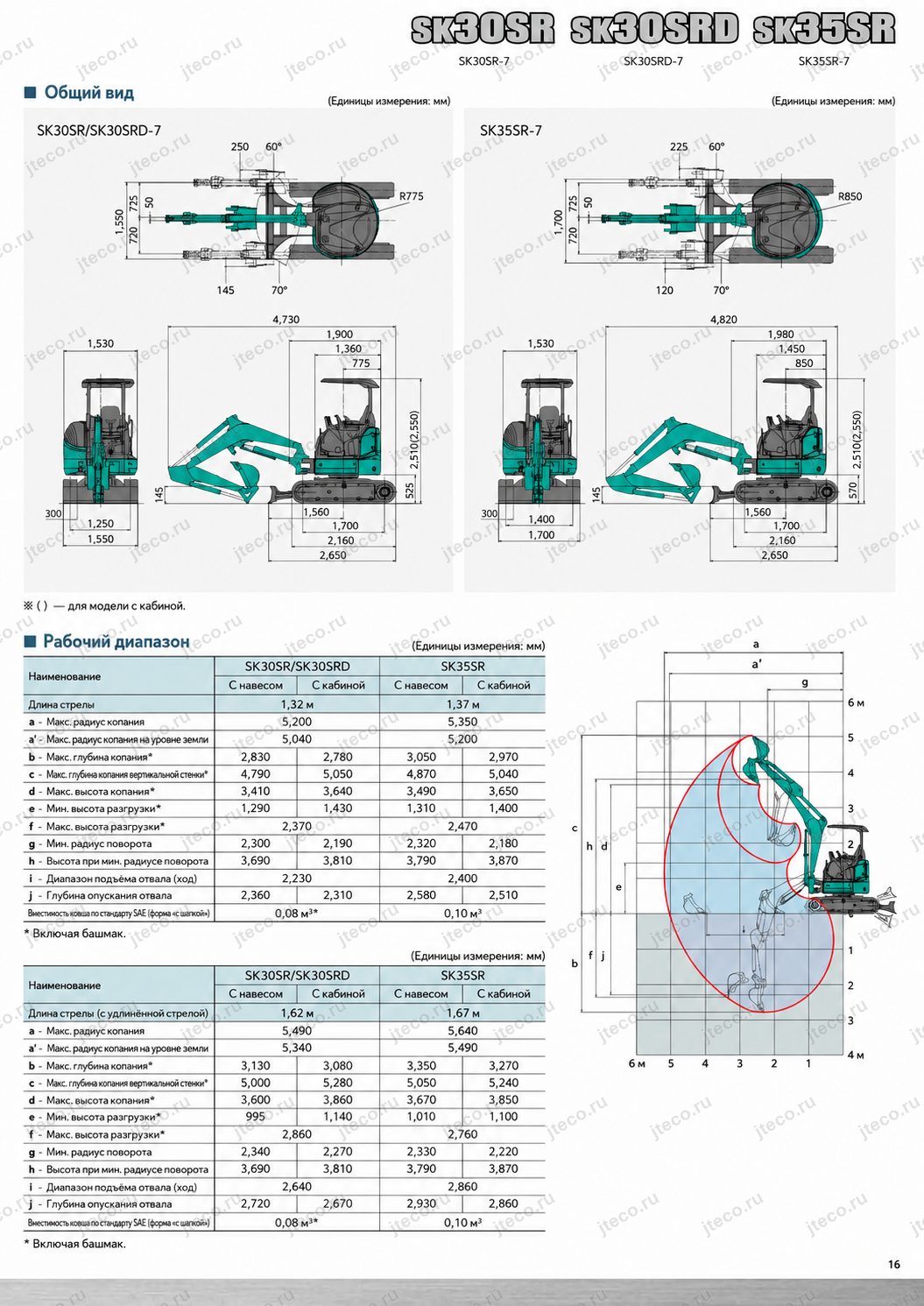

Рабочая диаграмма машины предусматривает такие параметры, как максимальный радиус и глубина копания, максимальная и минимальная высота разгрузки, максимальная высота копания, глубина вертикального копания, минимальный радиус поворота рабочего оборудования и диапазон планировки поверхности. Конкретный рабочий диапазон зависит от исполнения машины и установленной рукояти.

Бульдозерный и поворотно-наклонный отвал

Стандартная конструкция бульдозерного отвала выполнена по коробчатой схеме. Производитель подчёркивает её устойчивость к образованию вмятин и высокую прочность. Отвал может использоваться для планировочных операций, перемещения грунта и подготовки площадки.

Для SK30SR предусмотрен также поворотно-наклонный отвал. Возможность изменять его положение расширяет возможности машины при профилировании и планировке поверхности. При выборе такой конфигурации необходимо учитывать указанное производителем ограничение: поворотно-наклонный отвал несовместим с одновременным использованием поворотной гидролинии HCP N&B.

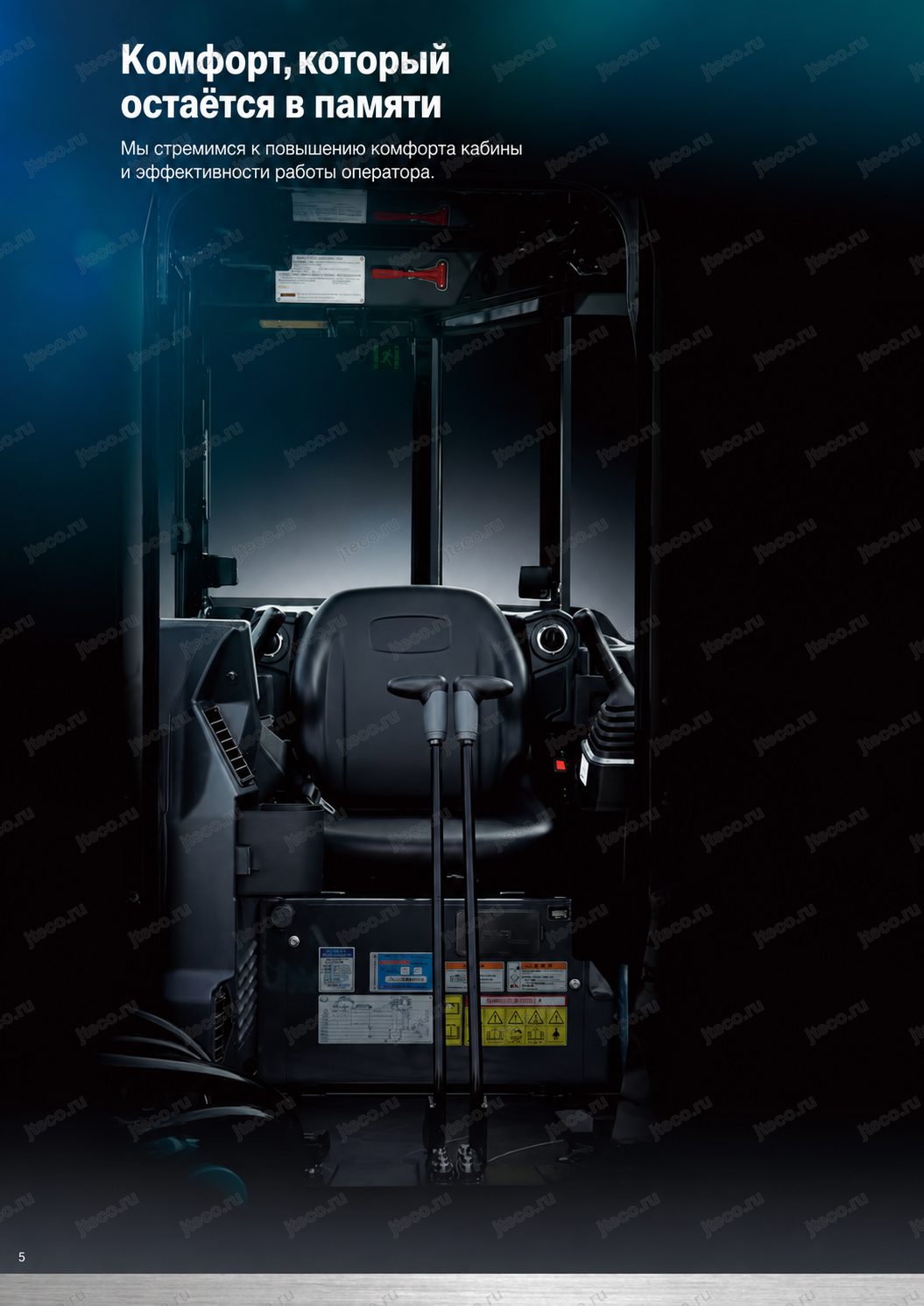

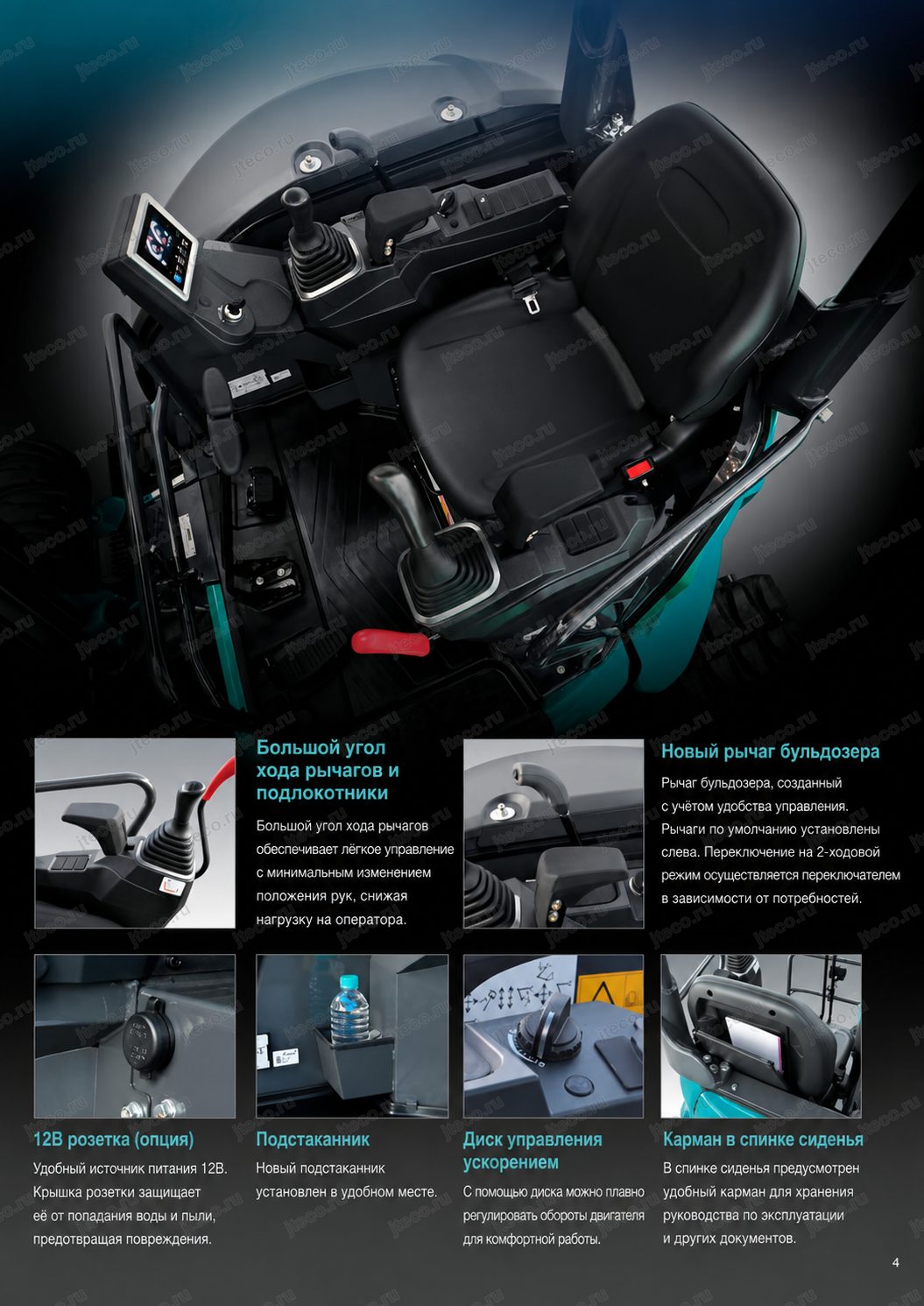

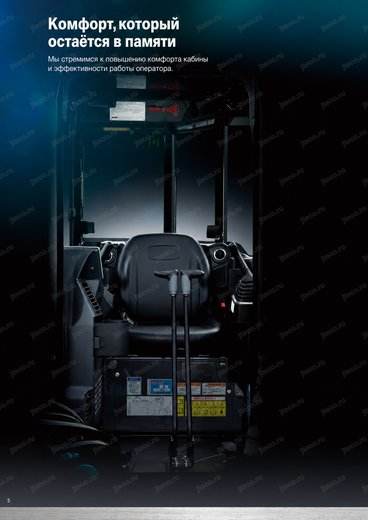

Удобство и безопасность оператора

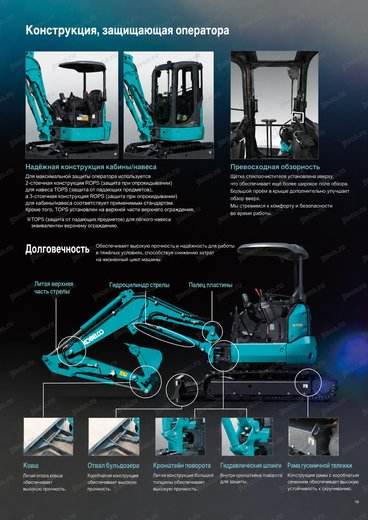

Кабина и варианты защитной конструкции

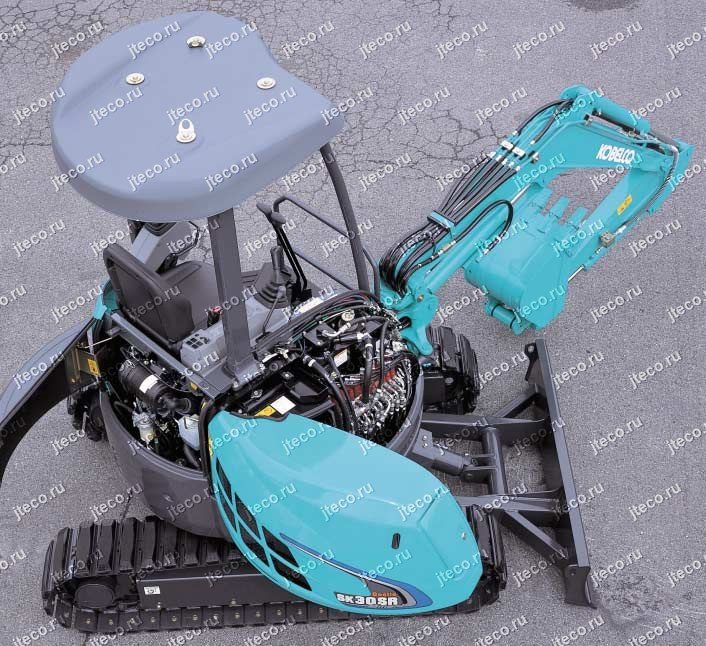

Для SK30SR предусмотрено несколько вариантов рабочего места. В перечне оснащения указаны облегчённый двухстоечный навес, трёхстоечный навес ROPS и кабина ROPS.

Важно различать эти исполнения по уровню защиты. Облегчённый двухстоечный навес не соответствует требованиям TOPS и уровню 1 верхней защиты. Для других предусмотренных конструкций применяется усиленная защитная архитектура, включая варианты ROPS и защиту от падающих предметов уровня 1 верхнего защитного ограждения.

Для исполнения с навесом новое переднее решётчатое защитное ограждение входит в стандартное оснащение соответствующей конфигурации. При выборе кабины стандартно устанавливаются переднее и верхнее решётчатые защитные ограждения. Также предусмотрена возможность выбора традиционного сетчатого ограждения.

Такой подход особенно полезен там, где рабочее оборудование используется рядом с обломками, камнями или другими материалами, способными попасть в область оператора.

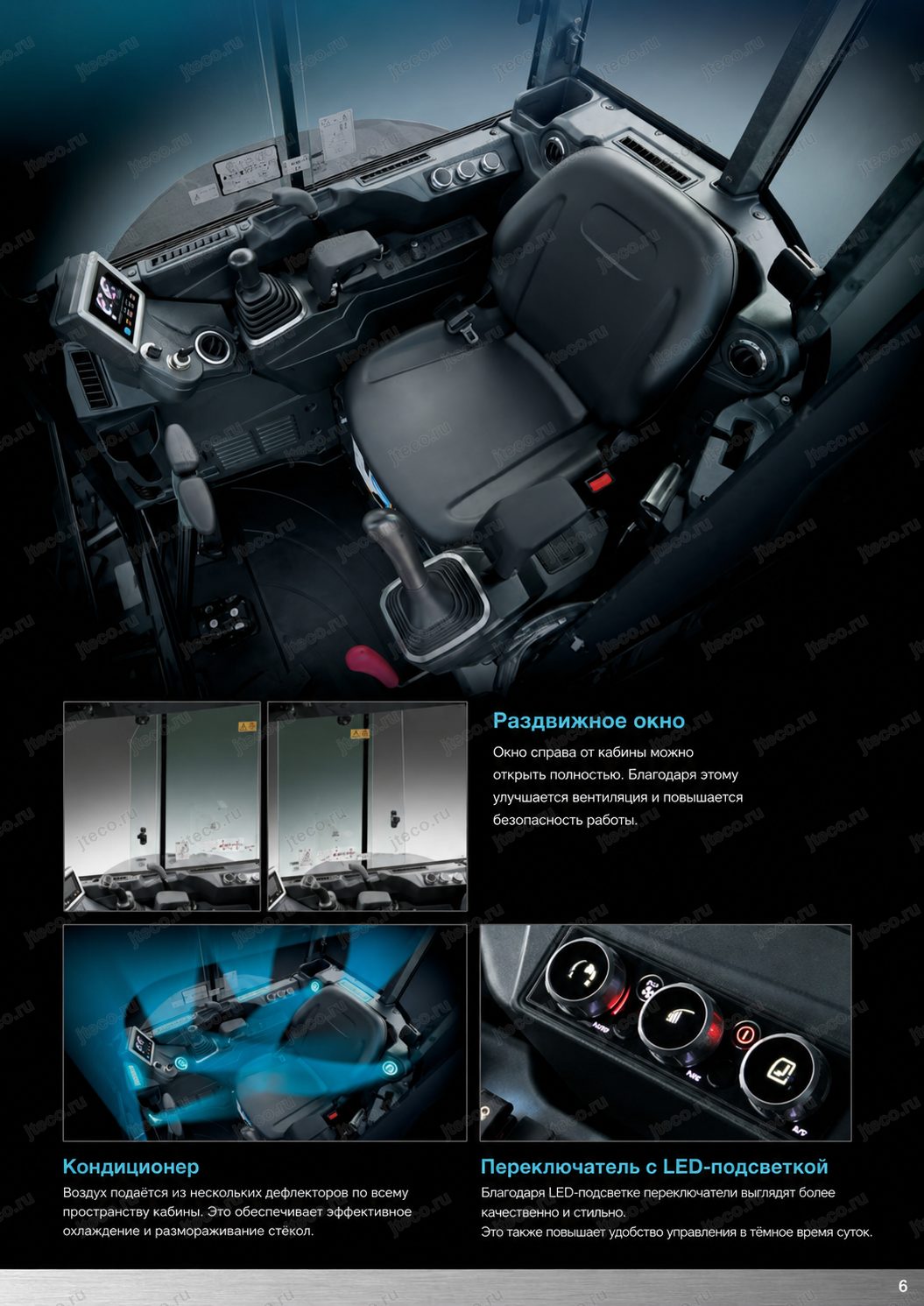

Улучшенная обзорность

При проектировании рабочего места большое внимание уделено обзору. Стеклоочиститель перемещён в правую верхнюю часть остекления, благодаря чему он меньше перекрывает поле зрения оператора.

Увеличен и проём потолочного окна. Это улучшает обзор вверх — важная характеристика при работе стрелой в поднятом положении, при погрузке, использовании специального рабочего оборудования и контроле объектов выше уровня кабины.

Хорошая обзорность здесь является не только вопросом комфорта. Чем лучше оператор видит рабочий орган и пространство вокруг машины, тем точнее он может позиционировать ковш или навесное оборудование и тем проще контролировать безопасное расстояние до препятствий.

Цветной дисплей и информация перед глазами

Цветной многофункциональный монитор объединяет данные о состоянии машины и часть эксплуатационных настроек. Оператор может быстро проверить наработку, увидеть информацию о предстоящем обслуживании и использовать предусмотренные функции регулирования.

Отдельно стоит функция отображения интервалов до замены рабочей жидкости гидросистемы и гидравлического фильтра. На технике, интенсивно работающей с навесным оборудованием, состояние гидравлической системы напрямую связано с надёжностью и точностью работы, поэтому наличие такой информации непосредственно на дисплее помогает организовать обслуживание по регламенту.

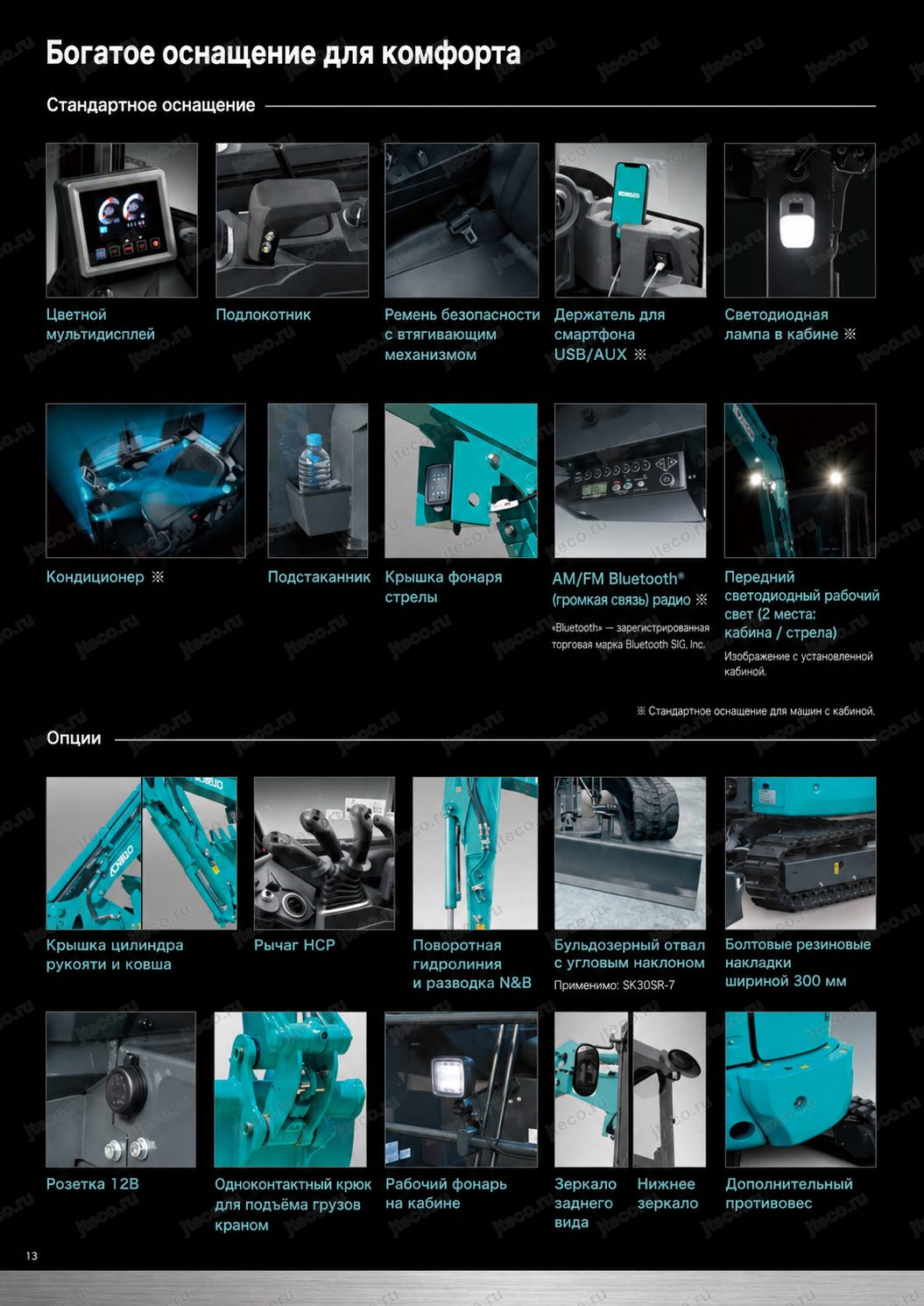

Для SK30SR также предусмотрены регулируемое откидное сиденье с подвеской, источник питания 12 В, освещение кабины или навеса, зеркало заднего вида и нижнее зеркало заднего вида. В перечне оснащения присутствует сигнализация движения, предупреждающая окружающих при перемещении машины.

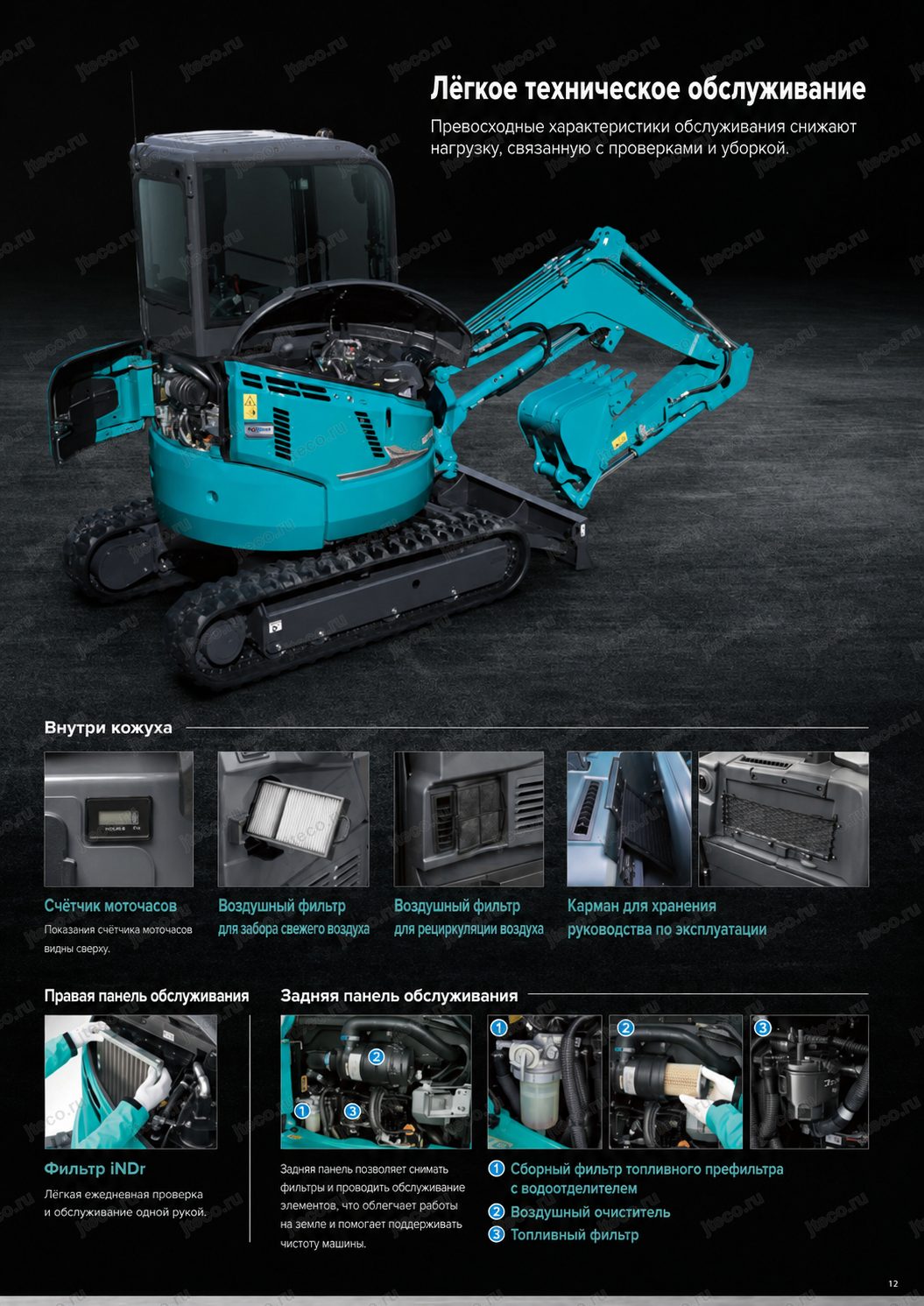

Надёжность и обслуживание

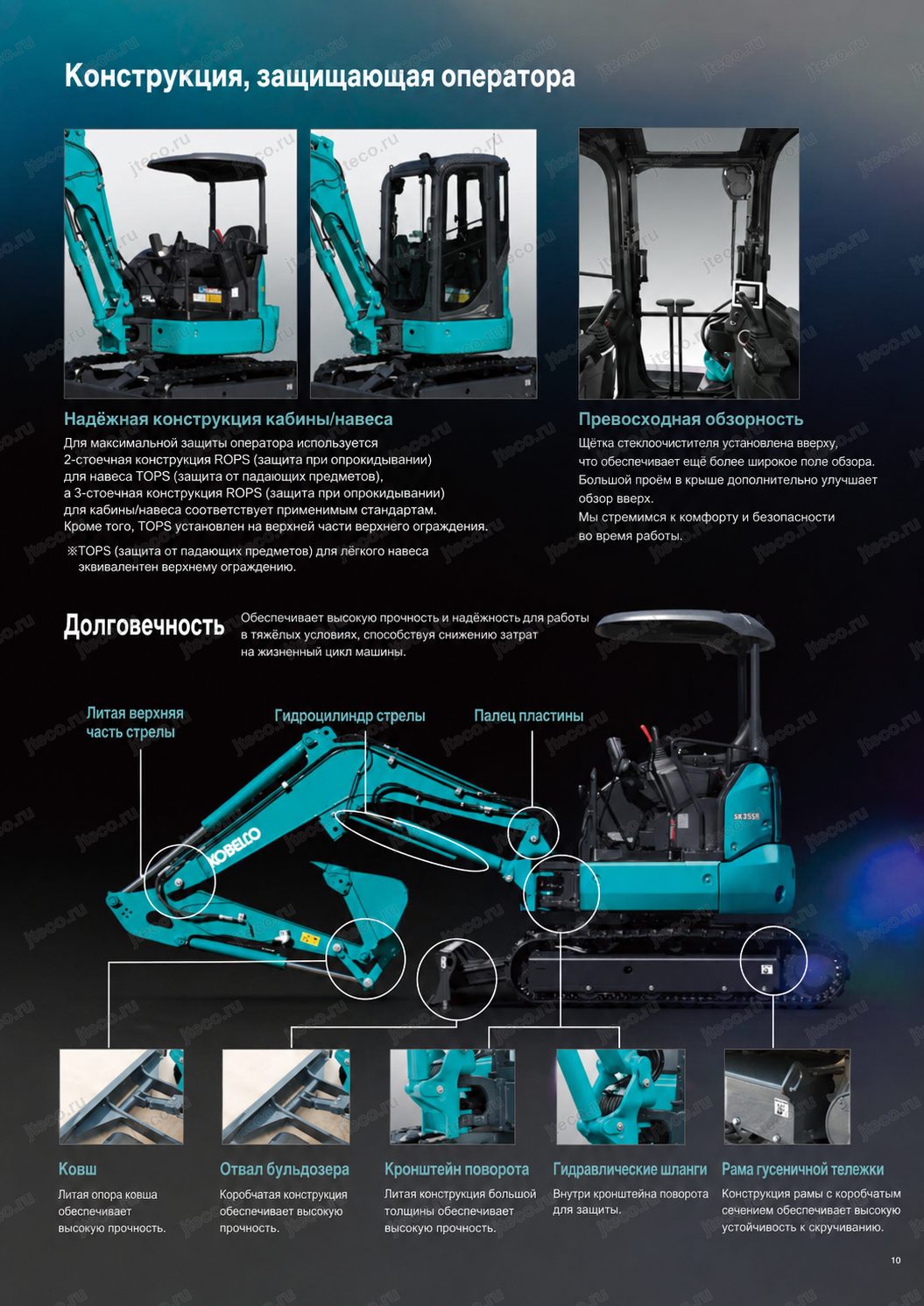

Конструкция Kobelco SK30SR рассчитана с учётом работы в тяжёлых условиях. Производитель уделяет особое внимание прочности узлов, которые регулярно воспринимают ударные, изгибающие и вибрационные нагрузки.

Прочные элементы рабочего оборудования

В механизме ковша используется литое промежуточное звено. Литьё позволяет получить жёсткую деталь сложной формы в узле, который постоянно воспринимает нагрузку при копании, заполнении и разгрузке ковша.

В конструкции стрелы применяется литая верхняя часть, а гидроцилиндр стрелы может быть защищён специальным кожухом. Для пальцев предусмотрено крепление с фиксирующей пластиной.

Кронштейн поворота стрелы выполнен в виде крупногабаритной толстостенной литой детали. Именно через этот узел передаются значительные нагрузки при боковом смещении рабочего оборудования, поэтому производитель отдельно подчёркивает повышенную прочность его конструкции.

Гидравлические шланги защищены внутри конструкции

Гидравлические шланги в зоне кронштейна поворота стрелы проложены внутри самого кронштейна. Это позволяет убрать их из наиболее уязвимой внешней зоны, где шланги могли бы контактировать с грунтом, обломками или элементами окружающих конструкций.

Для владельца такая компоновка означает дополнительную защиту одного из наиболее важных элементов гидравлической системы без необходимости установки громоздких наружных ограждений.

Прочный коробчатый отвал

Бульдозерный отвал выполнен в коробчатой конструкции. Такая форма повышает жёсткость и сопротивление деформации, а производитель отдельно указывает на устойчивость отвала к образованию вмятин.

Для отвала также предусмотрена режущая кромка болтового крепления. Такое исполнение конструктивно отделяет изнашиваемую режущую часть от основной конструкции отвала.

Самоочищающаяся гусеничная рама

Гусеничная рама имеет односторонний уклон, способствующий удалению налипающего грунта. Это особенно полезно при эксплуатации на влажной, глинистой или загрязнённой площадке, где накопление материала внутри ходовой части может осложнять работу.

Самоочищающаяся форма не отменяет регулярного осмотра ходовой системы, но уменьшает условия для интенсивного накопления грязи в самой раме.

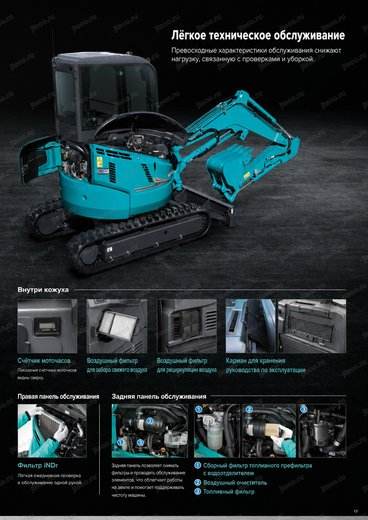

Защита охлаждения от пыли

Высокоплотный фильтр системы iNDr препятствует проникновению большого количества пыли с охлаждающим воздухом. За счёт этого уменьшается загрязнение системы охлаждения и воздухоочистителя.

Гофрированная структура фильтрующего элемента распределяет поток таким образом, чтобы загрязнение собиралось преимущественно во впадинах. Это помогает сохранять свободные участки для прохождения воздуха и поддерживать эффективность фильтра в течение эксплуатации.

В перечне оборудования также указан двухэлементный воздухоочиститель, дополняющий систему защиты двигателя от загрязнения поступающего воздуха.

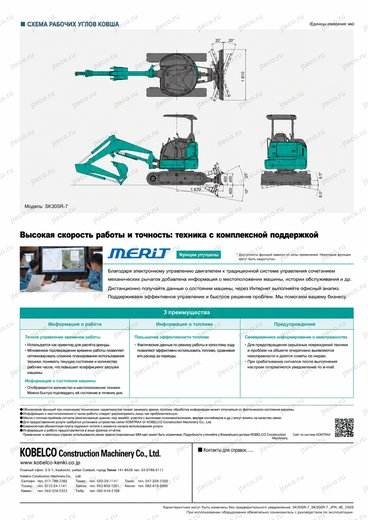

Информация о сервисе и система MERIT

Контроль состояния машины не ограничивается бортовым дисплеем. Система MERIT позволяет дистанционно получать эксплуатационные данные через Интернет. Владелец может контролировать время работы, местоположение, расход топлива и историю эксплуатации машины непосредственно из офиса.

Особенно полезна функция предупреждений. Если система фиксирует определённые события, своевременная информация позволяет принять меры до того, как проблема приведёт к длительному простою или дорогостоящему ремонту.

Кроме того, предусмотрены уведомления о работе машины вне установленного времени или за пределами заданной территории. В таком случае система может отправить соответствующее сообщение по электронной почте.

Возможности дистанционной связи зависят от места эксплуатации машины и качества радиосвязи, поэтому производитель предупреждает, что отдельные сервисы могут быть доступны не во всех условиях.

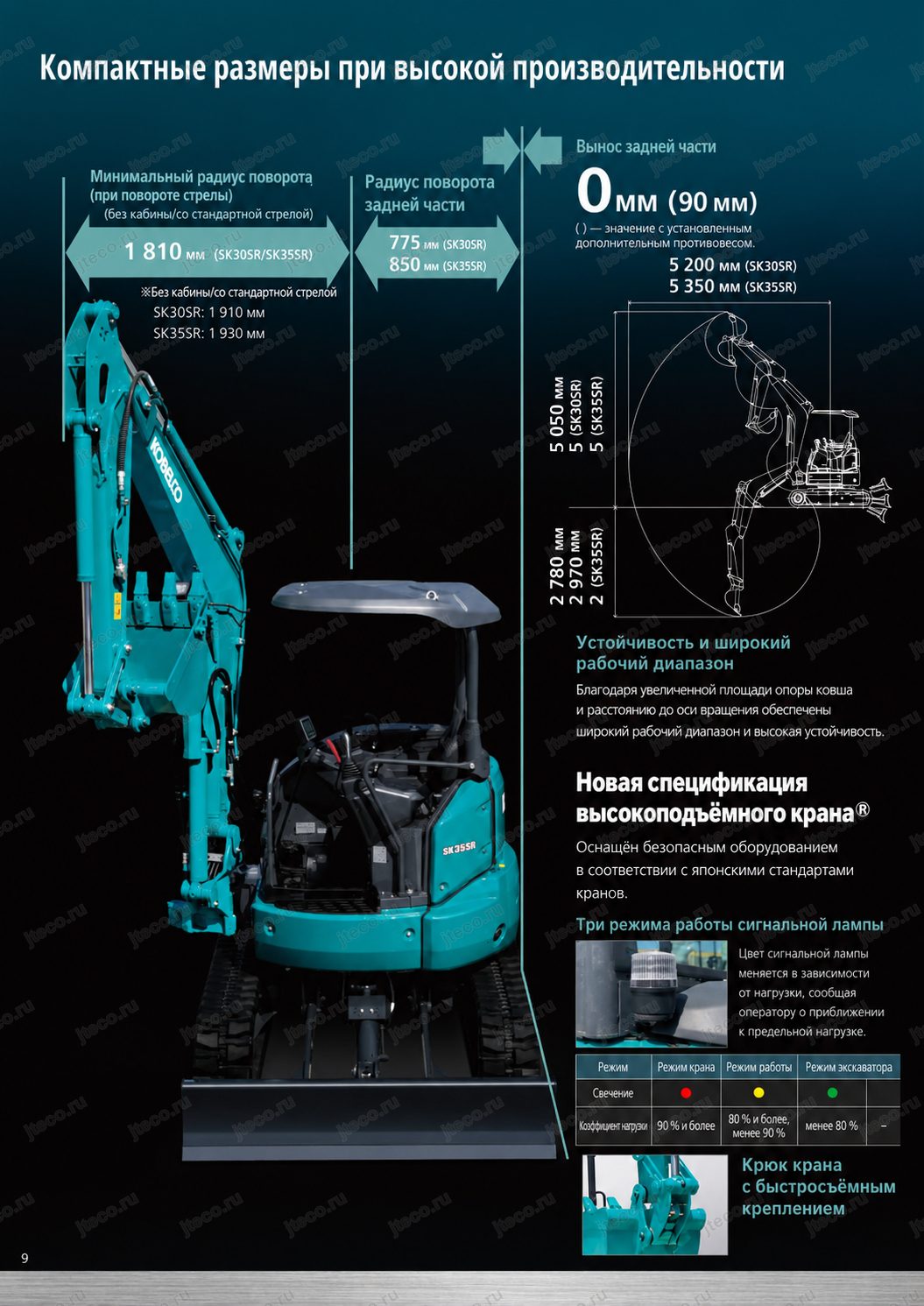

Габариты и манёвренность

Kobelco SK30SR относится к классу компактных мини-экскаваторов и спроектирован для работы там, где важны ограниченная занимаемая площадь и возможность точно позиционировать рабочее оборудование.

Манёвренность дополняется возможностью бокового поворота стрелы. При этом сам кронштейн поворота выполнен толстостенным и литым, а гидравлические шланги спрятаны внутри конструкции. То есть механизм, повышающий универсальность машины в стеснённом пространстве, одновременно получил специальное усиление и защиту.

Рабочая схема SK30SR предусматривает контроль не только максимальной глубины или высоты, но и минимального радиуса поворота рабочего оборудования. Это важно на участках, где машина должна выполнять полноценное копание и погрузку при ограниченном свободном пространстве вокруг корпуса.

Для ходовой части предусмотрены различные варианты оснащения. В перечне указаны стальные гусеницы шириной 300 мм с отверстиями, а также резиновые накладки болтового крепления шириной 300 мм. Значения допустимой массы навесного оборудования в таблицах производителя рассчитаны для машины с резиновыми гусеницами шириной 300 мм.

Большая площадь контакта гусениц с поверхностью одновременно решает две задачи: способствует устойчивости и создаёт широкую опорную базу для работы стрелой. Наружные фланцы нижних опорных катков увеличивают расстояние между точками опрокидывания, что особенно важно при использовании рабочего оборудования на вылете.

Конфигурация под условия объекта

Манёвренность SK30SR можно дополнительно адаптировать под конкретный характер работ. Для машины предусмотрена удлинённая рукоять 1,62 м, телескопическая рукоять и поворотно-наклонный отвал. Последний особенно полезен там, где требуется изменять положение режущей кромки относительно поверхности без постоянного перепозиционирования всего экскаватора.

При необходимости установить более тяжёлое оборудование можно использовать дополнительный противовес массой 250 кг. При этом производитель устанавливает разные допустимые массы навесного оборудования в зависимости от сочетания кабины или навеса, стандартной или удлинённой рукояти и стандартного либо дополнительного противовеса. Поэтому навеску необходимо подбирать именно под фактическую конфигурацию конкретной машины, а не только по возможностям гидролинии.

Для кого подходит Kobelco SK30SR

Kobelco SK30SR особенно интересен владельцам, которым нужен не просто компактный экскаватор с ковшом, а машина, способная работать в нескольких конфигурациях и адаптироваться к разным задачам.

Для земляных работ полезны несколько вариантов ковшей, включая усиленный ковш для более тяжёлого материала. Для планировки предусмотрен прочный коробчатый бульдозерный отвал, а для SK30SR доступен поворотно-наклонный вариант.

Для предприятий, использующих гидравлическое навесное оборудование, важным преимуществом становится возможность установки гидролиний N&B и HCP с регулировкой расхода рабочей жидкости. Шесть сохраняемых значений позволяют согласовать подачу гидравлического масла с требованиями различного оборудования без необходимости каждый раз заново подбирать режим.

Тем, кто работает в городской среде или рядом с жилой застройкой, полезна система iNDr со сверхнизким уровнем шума. Она снижает шум двигателя и вентилятора за счёт специального маршрута охлаждающего воздуха и одновременно защищает систему охлаждения от пыли.

Для работ на объектах с повышенными требованиями к защите предусмотрены кабина ROPS, трёхстоечный навес ROPS, передние и верхние защитные ограждения, а также дополнительные элементы защиты рабочих цилиндров.

Владельцам парка техники будет полезна система MERIT. Она позволяет контролировать местоположение, наработку и фактический расход топлива нескольких машин через Интернет, сравнивать загрузку разных объектов и получать предупреждения. Для арендного бизнеса точный учёт времени работы может использоваться как объективный показатель фактической эксплуатации машины.

SK30SR подходит и тем, кому важно иметь запас по вариантам рабочего оборудования. Помимо обычной рукояти, производителем предусмотрена удлинённая рукоять 1,62 м и телескопическая рукоять. Для машины доступна гидролиния быстросъёмного устройства, несколько типов ковшей, поворотно-наклонный отвал, дополнительный противовес и оснащение для крановых операций.
