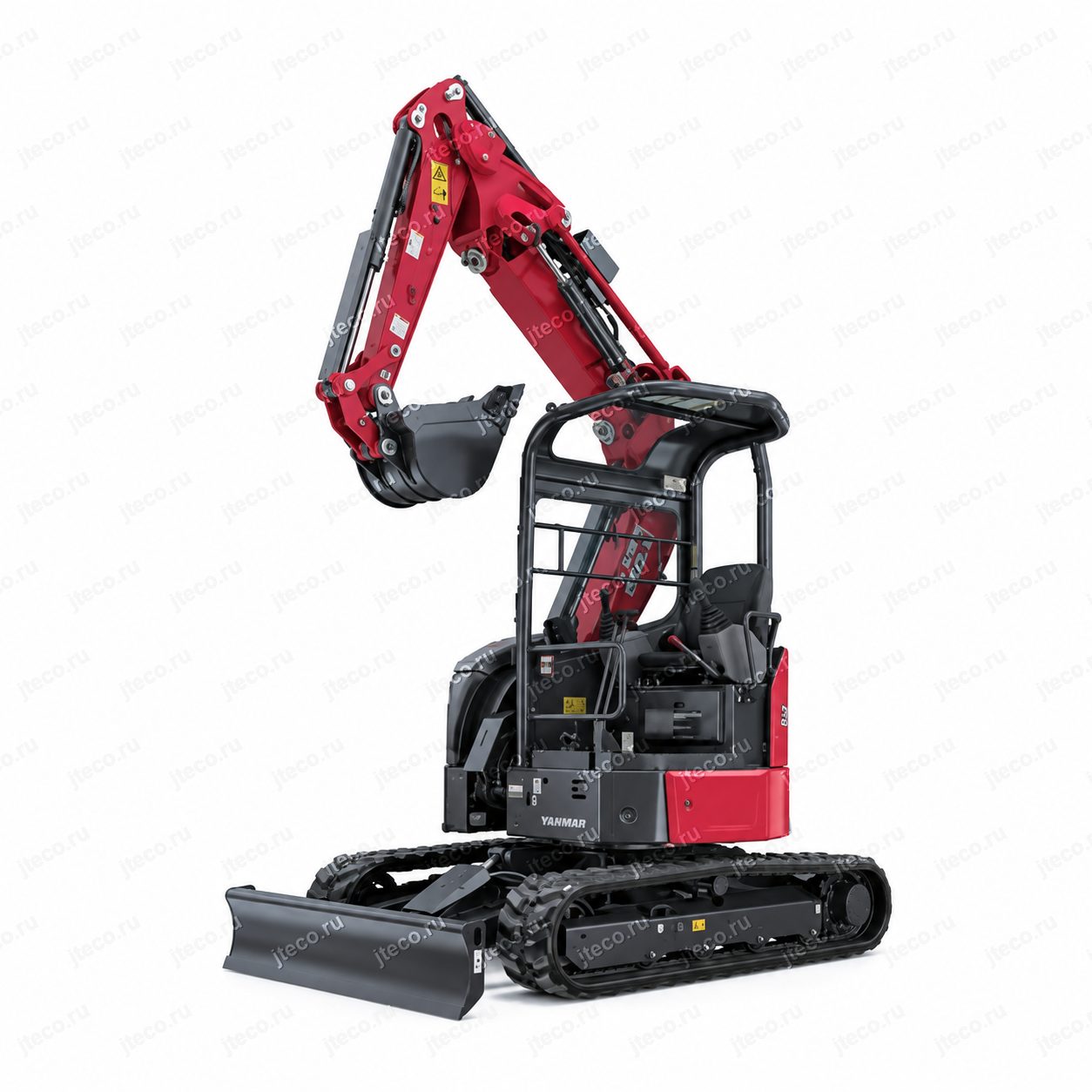

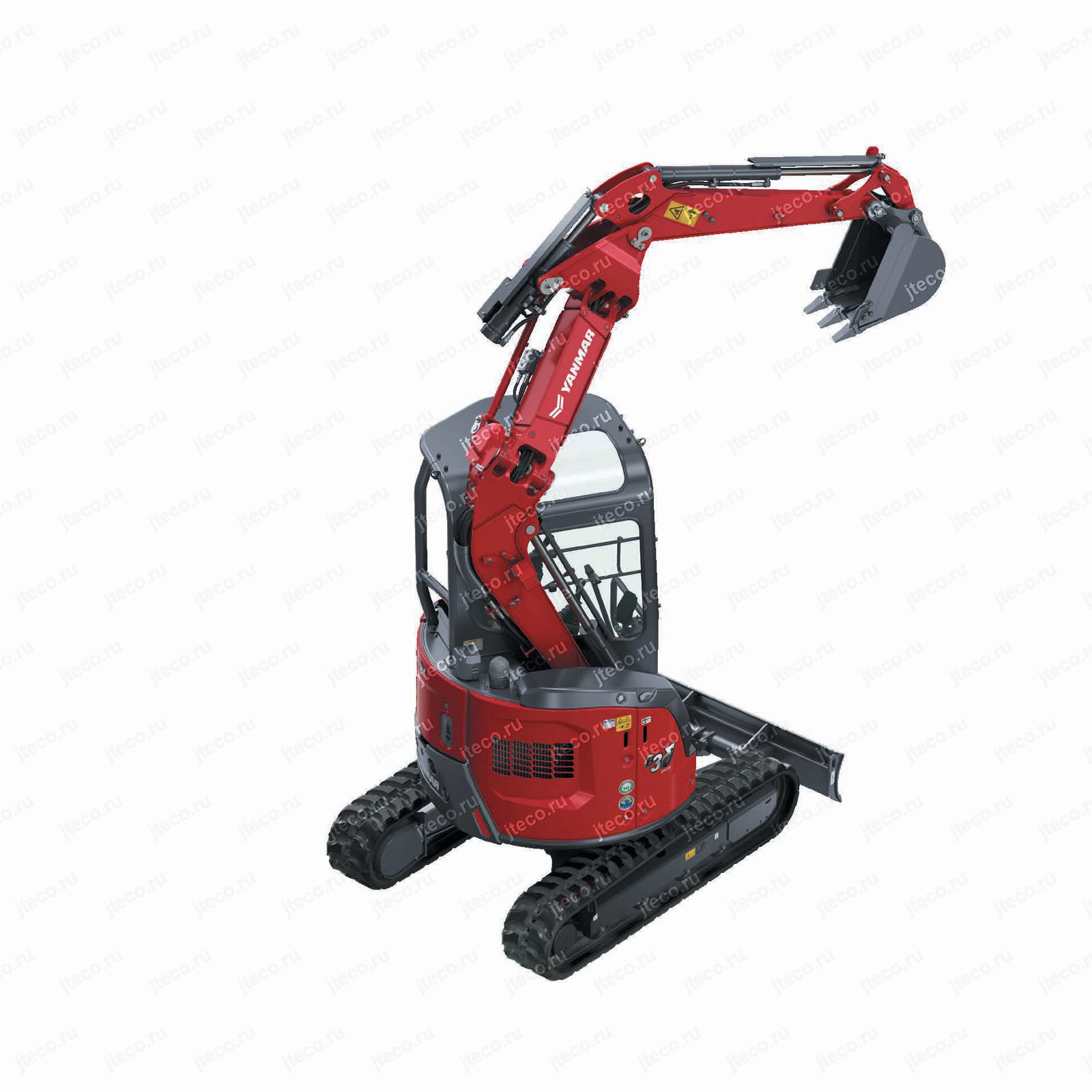

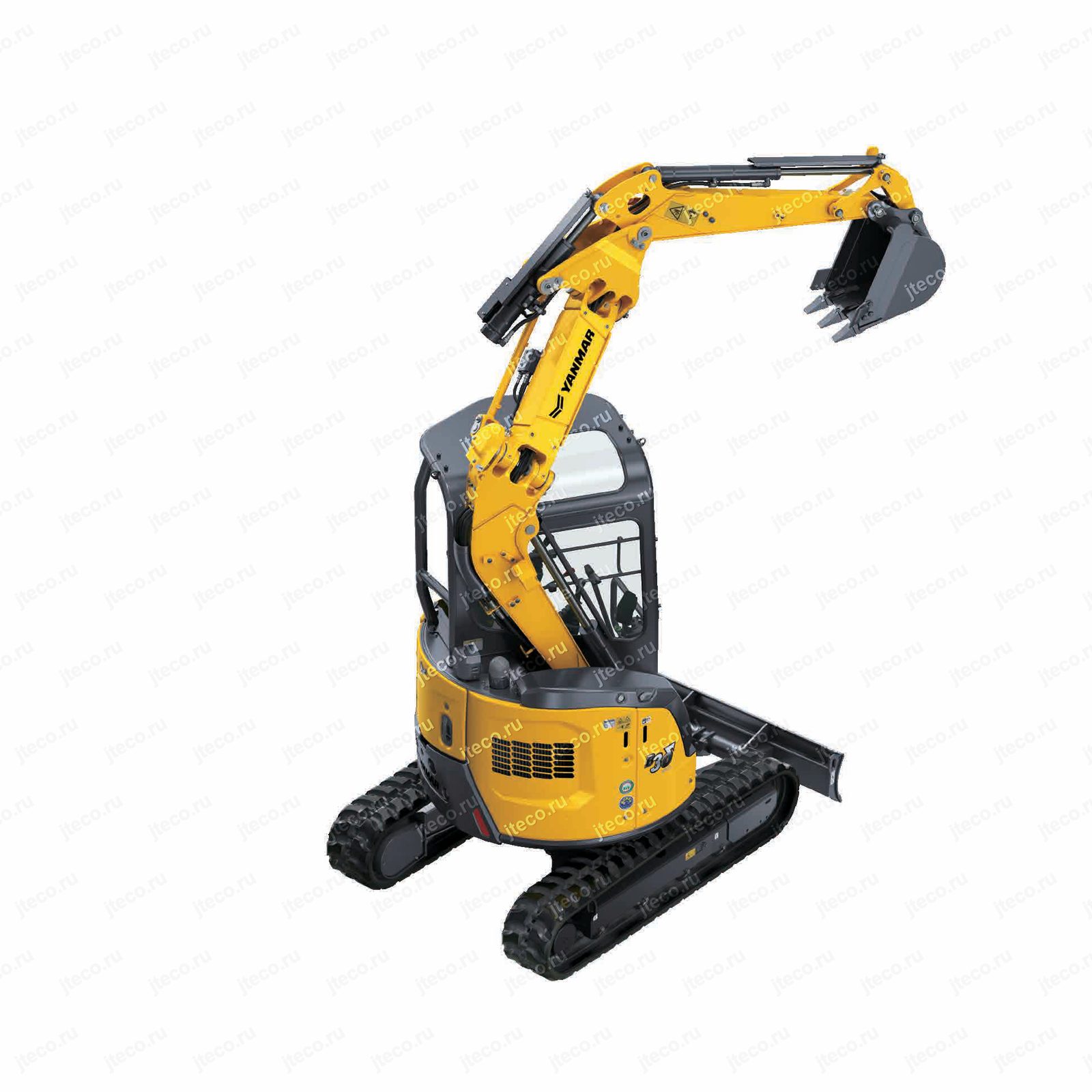

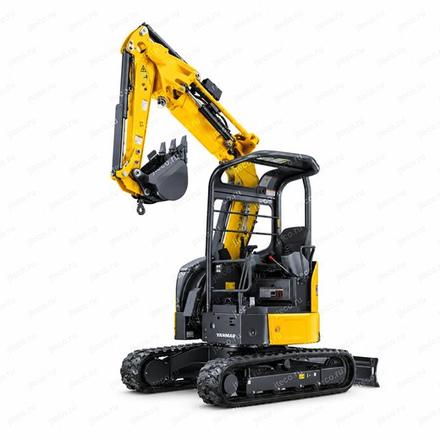

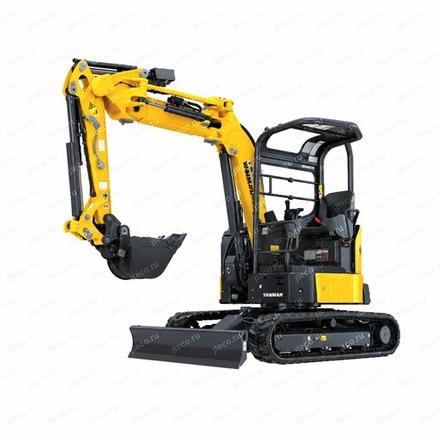

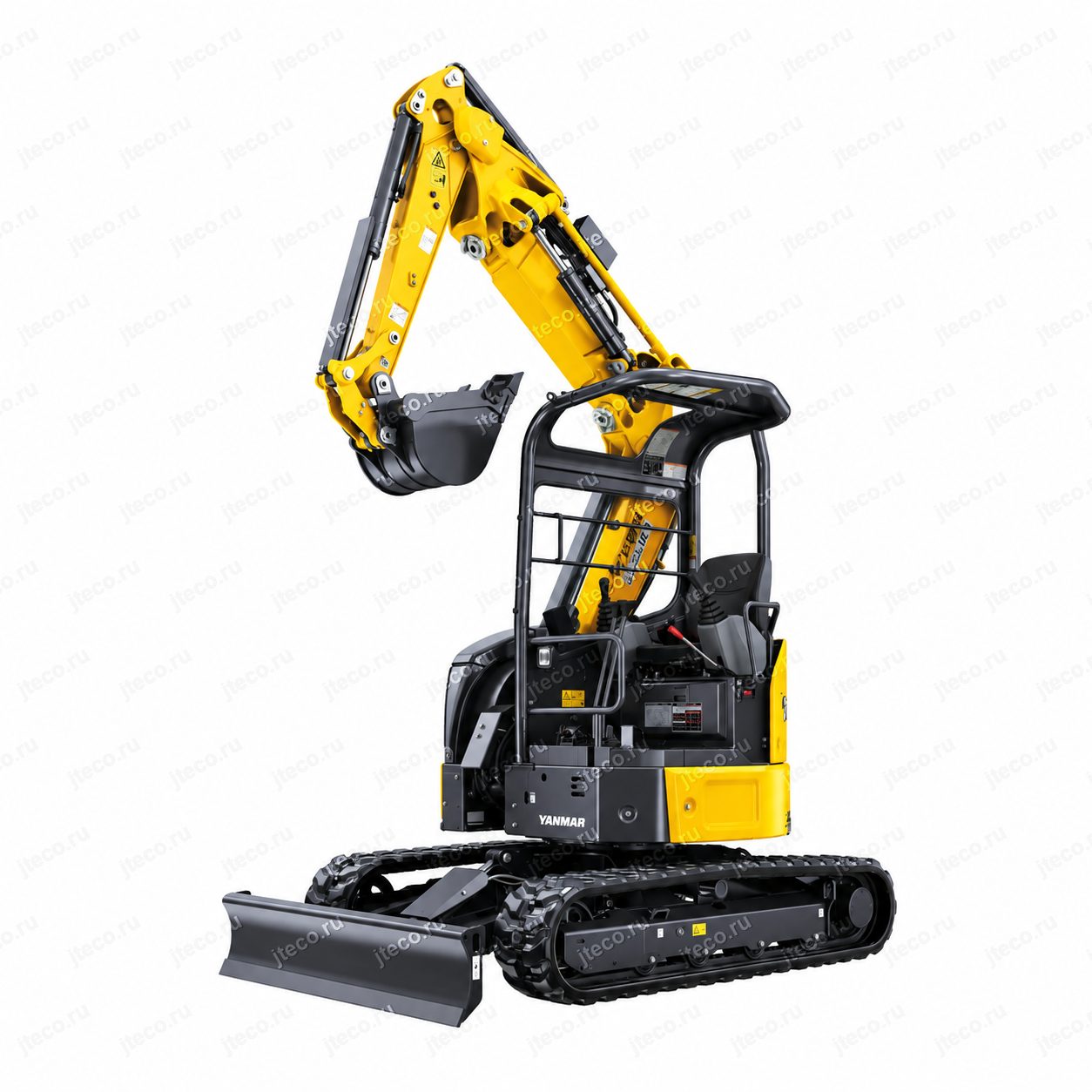

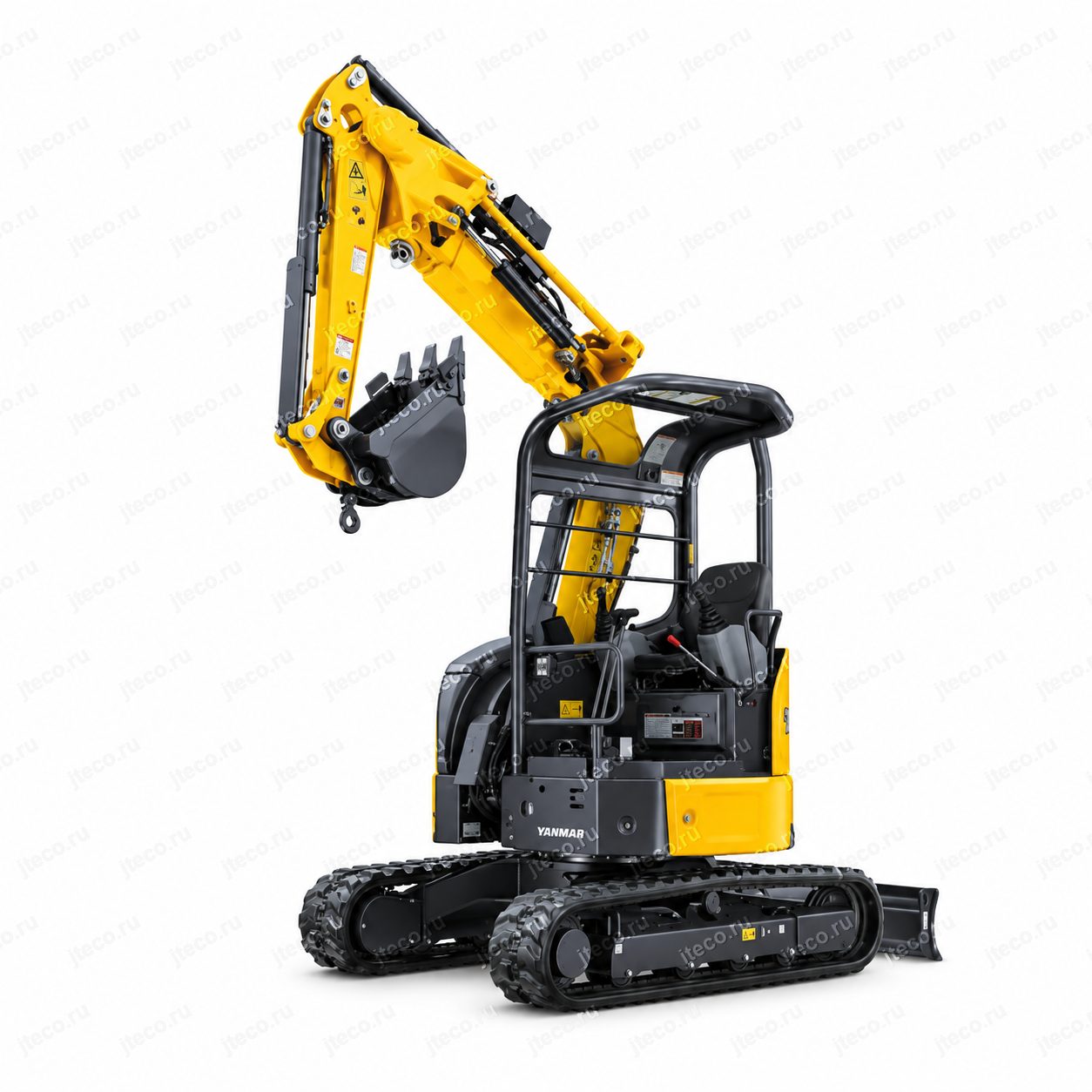

Мини-экскаватор YANMAR B4-7

Назначение и сферы применения

Yanmar B4-7 рассчитан прежде всего на работы, где обычному экскаватору мешают ограниченная площадь площадки, близко расположенные здания, ограждения, дороги, инженерные коммуникации или другие препятствия. Сверхмалый радиус поворота помогает эффективнее использовать доступное пространство и уменьшает требования к свободной зоне вокруг машины при повороте платформы.

Одна из сильных сторон модели — глубина копания, которую производитель относит к одной из лучших в классе. Это особенно важно при устройстве подземных коммуникаций, где глубина разработки напрямую определяет, сможет ли компактная машина выполнить работу без привлечения более крупного экскаватора. B4-7 подходит для прокладки водопровода и канализации, монтажа подземных трубопроводов, разработки котлованов под септики и других работ, требующих достаточно глубокой выемки грунта.

Большая рабочая зона полезна не только при копании. Производитель подчёркивает широкий диапазон при зачистке и работе возле кузова самосвала: рабочее оборудование позволяет уверенно выполнять операции в том числе в дальней части кузова. Это расширяет возможности B4-7 при погрузке грунта, перемещении материалов и очистке рабочей зоны.

Высокая устойчивость машины также рассчитана на операции с грузами. В материалах Yanmar отдельно отмечается возможность уверенной загрузки в кузов тяжёлых предметов, например стальных листов. Для специализированных грузоподъёмных задач предусмотрено крановое исполнение H&Crane с дополнительными средствами контроля и безопасности.

При необходимости B4-7 может работать с различным навесным оборудованием. Для этого доступны дополнительная гидролиния на конце рукояти, варианты гидравлического контура и фирменное двухзамковое быстросъёмное устройство Yanmar. В зависимости от комплектации машину можно использовать не только с ковшом, но и, например, с гидромолотом или захватом. Совместимость конкретного навесного оборудования необходимо учитывать при подборе комплектации.

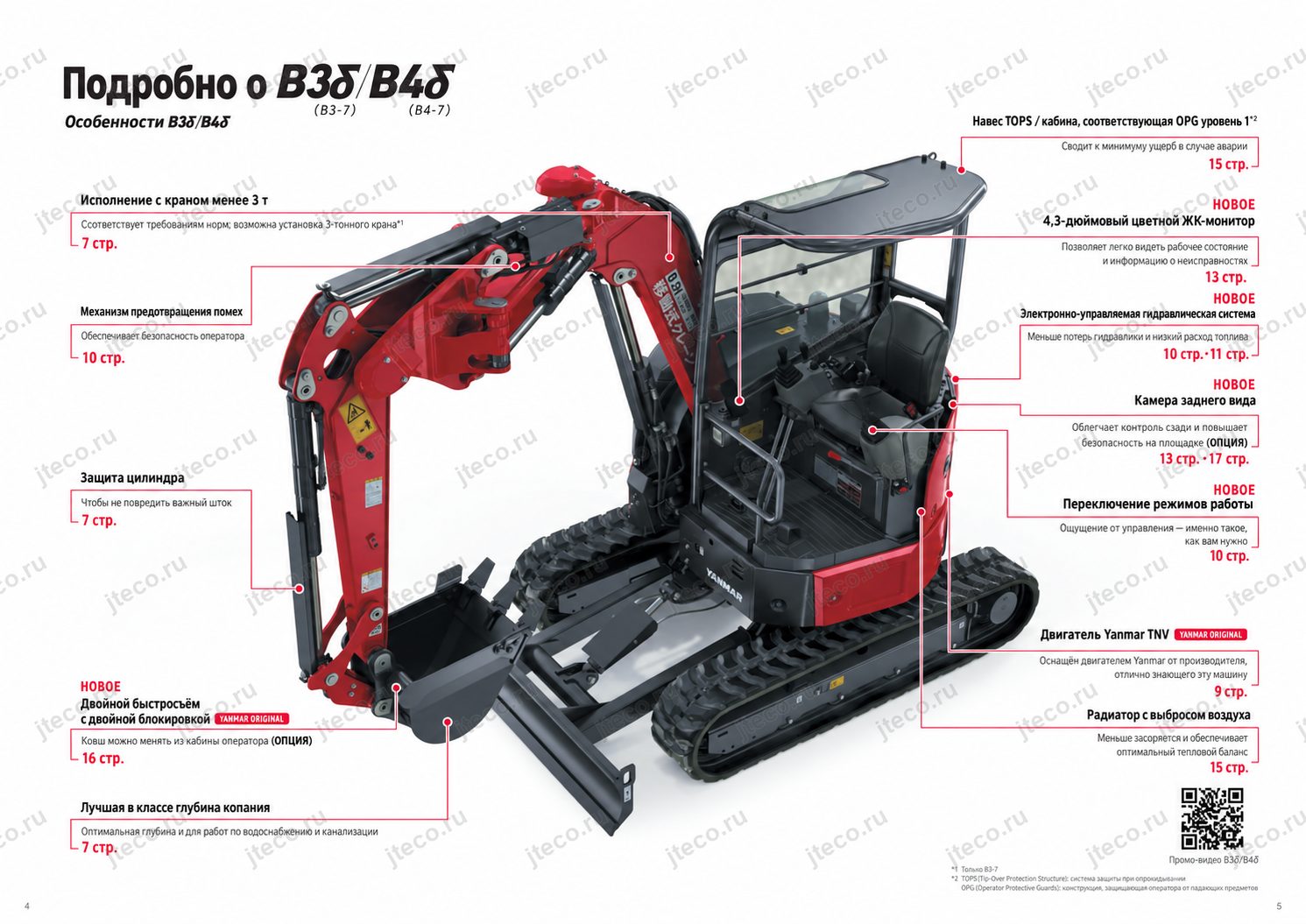

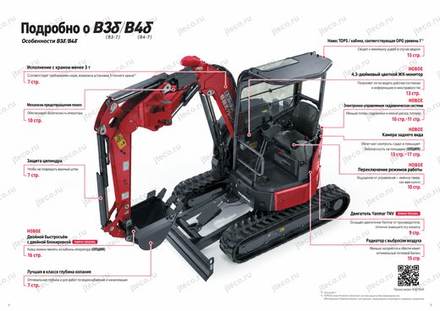

Ключевые преимущества Yanmar B4-7

Сверхмалый радиус поворота для тесных площадок

B4-7 относится к серии сверхкомпактных экскаваторов с малым радиусом поворота. Такая компоновка особенно ценна на объектах, где пространство приходится буквально делить между техникой, сооружениями и рабочими: во дворах, возле зданий и ограждений, на узких проездах и других стеснённых площадках.

Компактность здесь не означает отказа от серьёзных рабочих возможностей. Машина сочетает малый радиус поворота с большой глубиной копания, развитым рабочим диапазоном и устойчивостью, необходимой при погрузочных операциях.

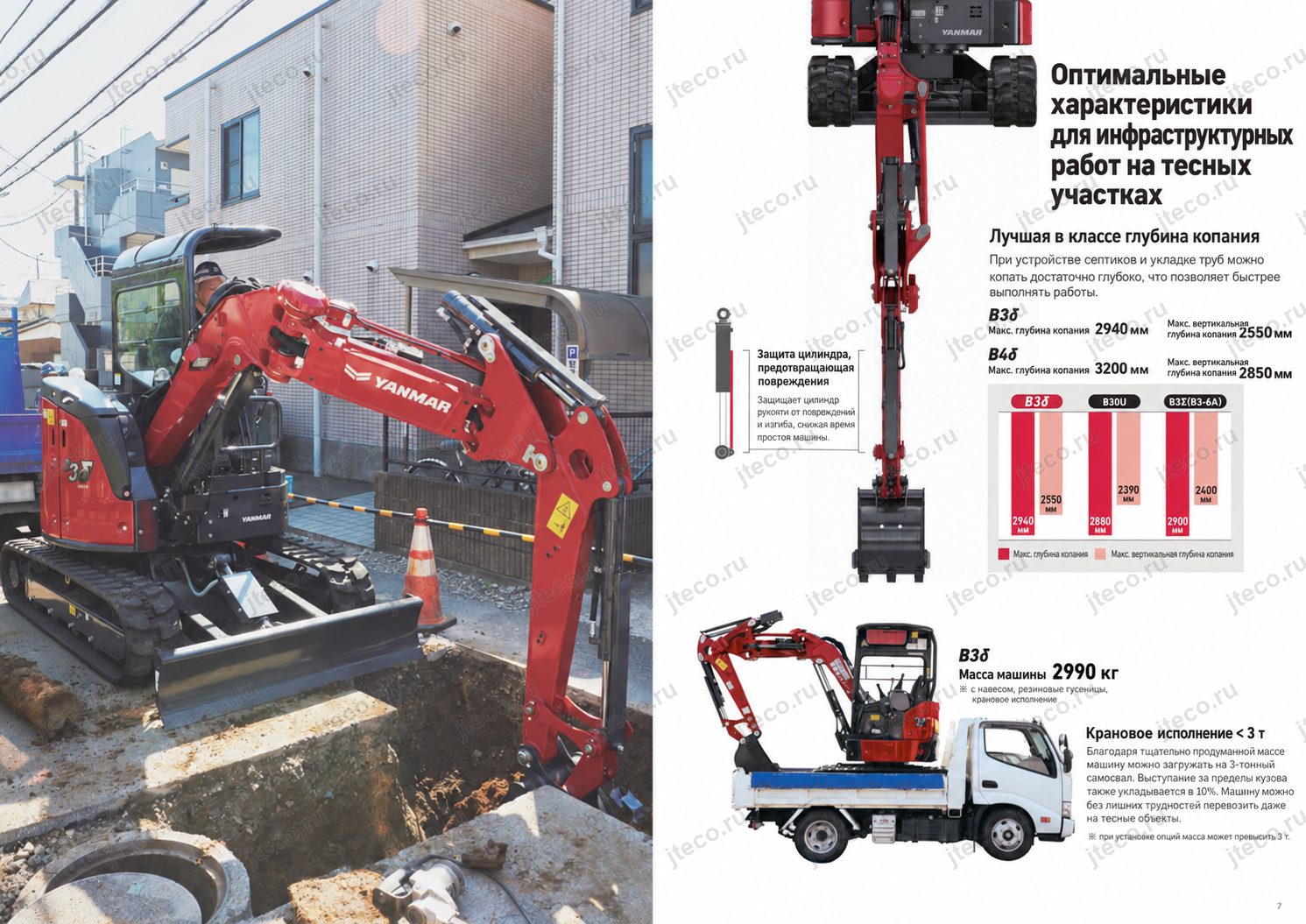

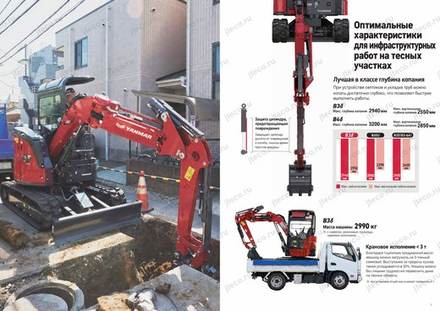

Одна из лучших в классе глубин копания

Yanmar отдельно выделяет глубину копания B4-7 как одно из ключевых достоинств машины. Большой рабочий диапазон по глубине позволяет выполнять задачи, ради которых компактному экскаватору нередко приходится уступать место более крупной технике.

Практическая польза особенно заметна при прокладке трубопроводов, устройстве водопровода и канализации, монтаже септиков и другой подземной инфраструктуры. Чем большую часть требуемого профиля траншеи машина может разработать самостоятельно, тем меньше дополнительных операций требуется на объекте и тем проще организовать работу в ограниченном пространстве.

Электронно-управляемая гидравлика

В B4-7 применена гидравлическая система с электронным управлением. Электроника регулирует работу насоса и управляющего гидрораспределителя, согласовывая производительность гидросистемы с фактической нагрузкой.

Система автоматически подбирает мощность двигателя и поток гидравлического масла в зависимости от выполняемой операции. Избыточная подача исключается, что снижает ненужные гидравлические потери. Для владельца это означает сочетание производительности с рациональным использованием топлива, а для оператора — более точные и предсказуемые реакции рабочего оборудования.

Три режима поведения машины

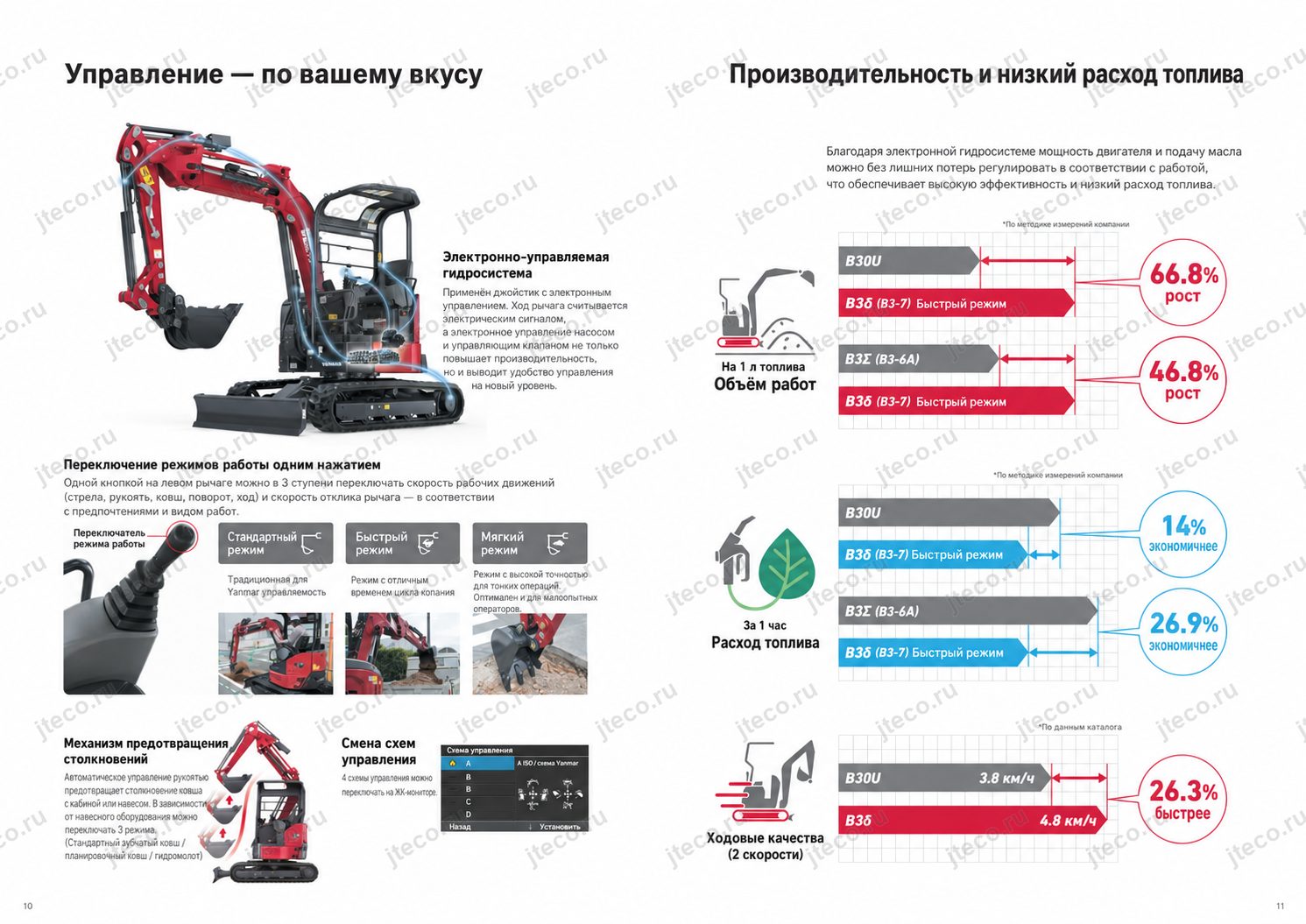

Одной кнопкой на левом рычаге оператор может выбирать один из трёх режимов работы. Настройка влияет на скорость стрелы, рукояти, ковша, поворота платформы и передвижения, а также на скорость реакции органов управления.

Стандартный режим сохраняет привычный для техники Yanmar характер управления и подходит для повседневных операций.

Быстрый режим ориентирован на сокращение рабочего цикла при копании. Его задача — дать более динамичный характер работы там, где приоритетом становится темп выполнения повторяющихся операций.

Плавный режим, который в материалах производителя также обозначается как мягкий, создан для точной работы. Он полезен при аккуратной планировке, операциях возле препятствий и других задачах, где важнее контролируемое движение рабочего оборудования, чем максимальная скорость. Производитель отдельно отмечает, что такой режим удобен и для операторов с небольшим опытом.

Таким образом, характер B4-7 не фиксирован одной настройкой. Оператор может менять реакцию машины непосредственно в процессе работы и выбирать поведение, которое лучше соответствует текущей операции.

Система предотвращения столкновения ковша с кабиной или навесом

При работе в малой зоне поворота особенно важно контролировать взаимное положение рабочего оборудования и верхней части машины. В B4-7 предусмотрена система, которая автоматически управляет движением рукояти таким образом, чтобы предотвратить столкновение ковша с кабиной или защитным навесом.

Система допускает выбор настройки в зависимости от установленного оборудования. Предусмотрены три шаблона: для стандартного зубчатого ковша, планировочного ковша и гидромолота.

Это не просто дополнительное удобство. Механизм снижает риск повреждения самой машины при интенсивной работе и помогает оператору безопаснее использовать рабочий диапазон оборудования.

Защита гидроцилиндра стрелы

Шток гидроцилиндра — один из элементов, повреждение которого способно привести к серьёзному простою экскаватора. На B4-7 предусмотрен защитный кожух цилиндра стрелы, уменьшающий риск царапин и механических повреждений.

Для машины, которая регулярно работает рядом с грунтом, обломками материала и другими потенциально опасными предметами, такая защита имеет вполне практическое значение: вероятность незапланированной остановки из-за повреждения важного элемента рабочего оборудования становится ниже.

Двигатель и производительность

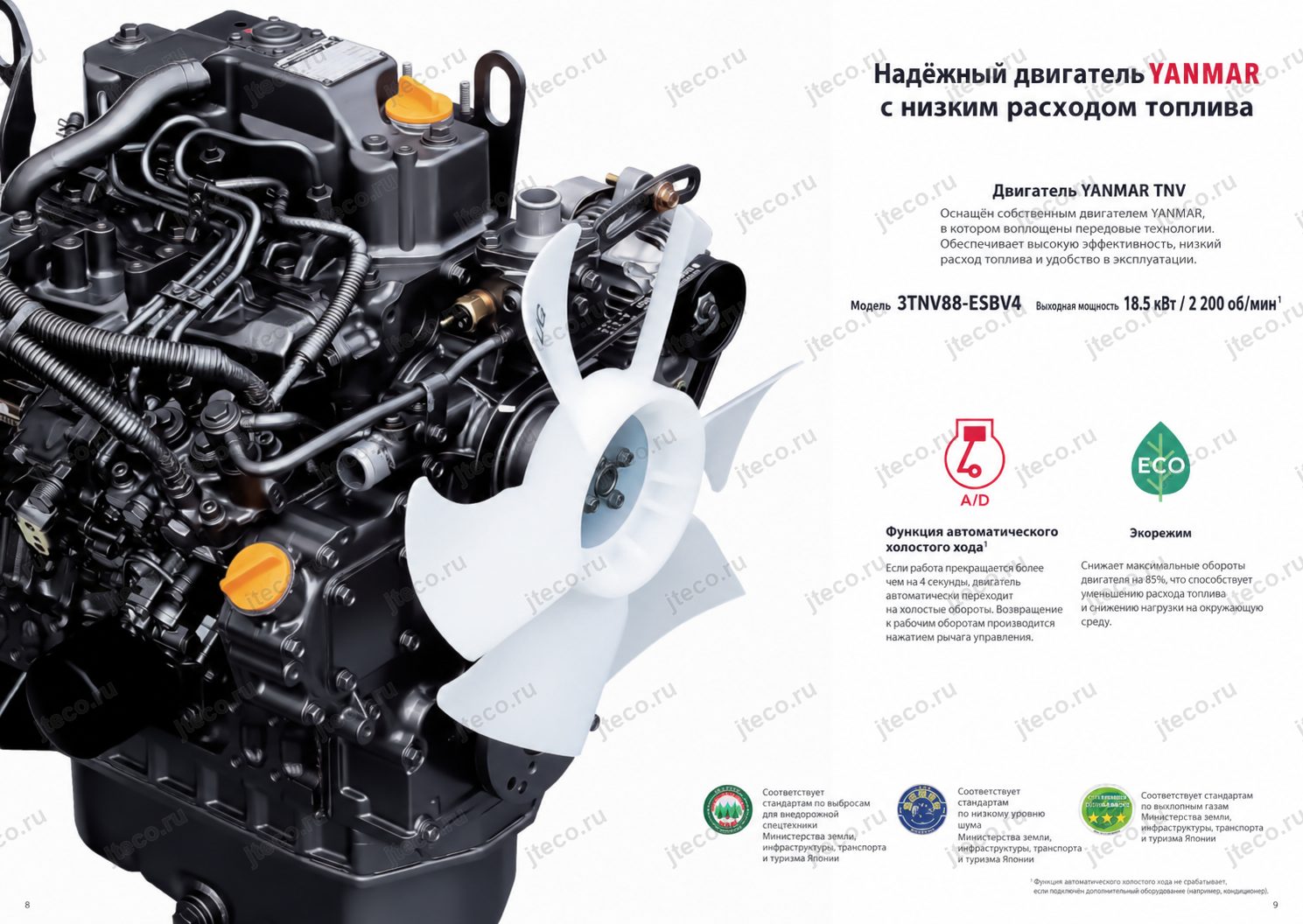

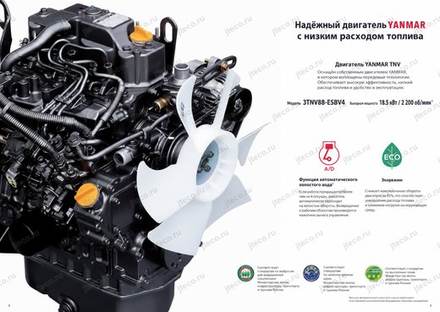

В Yanmar B4-7 установлен двигатель Yanmar TNV собственного производства. Это важная особенность машины: силовой агрегат разработан той же компанией, которая проектирует сам экскаватор, и адаптирован с учётом требований строительной техники Yanmar.

Производитель делает акцент сразу на двух характеристиках двигателя — высокой эффективности и низком расходе топлива. При этом экономичность обеспечивается не одной отдельной функцией, а взаимодействием двигателя, электронной гидравлики и систем автоматического управления оборотами.

Автоматическое снижение оборотов A/D

Если рабочие операции прекращаются более чем на четыре секунды, система A/D автоматически переводит двигатель на пониженные обороты холостого хода. Как только оператор снова перемещает рычаг управления, обороты возвращаются к исходному уровню.

На строительной площадке короткие паузы возникают постоянно: ожидание машины, оценка положения ковша, подготовка следующей операции, перемещение рабочих в зоне выполнения работ. Без автоматического снижения оборотов двигатель в эти моменты продолжал бы работать на заданной частоте вращения. A/D уменьшает ненужный расход топлива без необходимости постоянно вручную менять режим двигателя.

Для машин в крановом исполнении предусмотрено исключение: при работе в режиме крана функция автоматического снижения оборотов не используется.

Экономичный режим ECO

Режим ECO ограничивает максимальную частоту вращения двигателя величиной 85% от максимальной. Его можно использовать в ситуациях, когда полная частота вращения не требуется и приоритетом становится экономия топлива.

Такой подход позволяет выбирать не только скорость гидравлики, но и более подходящий режим работы силовой установки. В результате оператор может адаптировать машину к характеру задачи вместо того, чтобы выполнять все операции с одинаковыми настройками.

Согласованная работа двигателя и гидравлики

Электронное управление гидравлической системой B4-7 постоянно согласует мощность двигателя и необходимый поток масла. Система стремится подавать именно тот объём гидравлической мощности, который требуется для конкретной операции, а не поддерживать избыточный поток независимо от нагрузки.

Это позволяет одновременно решать две задачи: сохранять высокую эффективность рабочих движений и сокращать энергетические потери. Особенно заметна ценность такой системы при смешанном рабочем цикле, где копание, поворот платформы, перемещение и точные операции постоянно сменяют друг друга.

Экологические и шумовые требования

Yanmar B4-7 соответствует требованиям Министерства земли, инфраструктуры, транспорта и туризма Японии для строительной техники третьего уровня по нормам выбросов отработавших газов.

Модель также сертифицирована как строительная техника со сверхнизким уровнем шума. Для работ в населённых районах, возле жилых и коммерческих объектов или на площадках с ограничениями по шуму это существенное эксплуатационное преимущество.

Именно для B4-7 производитель отдельно указывает 100-процентное соответствие нормативу топливной экономичности 2020 года в рамках японской государственной системы сертификации строительной техники, отвечающей требованиям по расходу топлива.

Гидравлика и рабочее оборудование

Электронные джойстики

Органы управления B4-7 работают по электронному принципу. Перемещение джойстика преобразуется в электрический сигнал, после чего электронная система управляет насосом и гидрораспределителем.

Такое решение даёт системе возможность точнее согласовывать команды оператора с фактической работой гидравлики. Производитель связывает его одновременно с повышением производительности и улучшением управляемости.

Особенно хорошо преимущества электронного управления раскрываются вместе с тремя рабочими режимами. Оператор фактически получает возможность выбирать не только скорость работы машины, но и характер её реакции на движения джойстиков.

Четыре схемы управления

На цветном ЖК-мониторе можно выбрать одну из четырёх схем управления. Для машины, которой пользуются несколько операторов, это особенно удобно: не требуется принуждать каждого специалиста перестраиваться под единственную схему расположения функций.

Настройка выполняется через штатный интерфейс машины и позволяет подготовить рабочее место под привычки конкретного оператора.

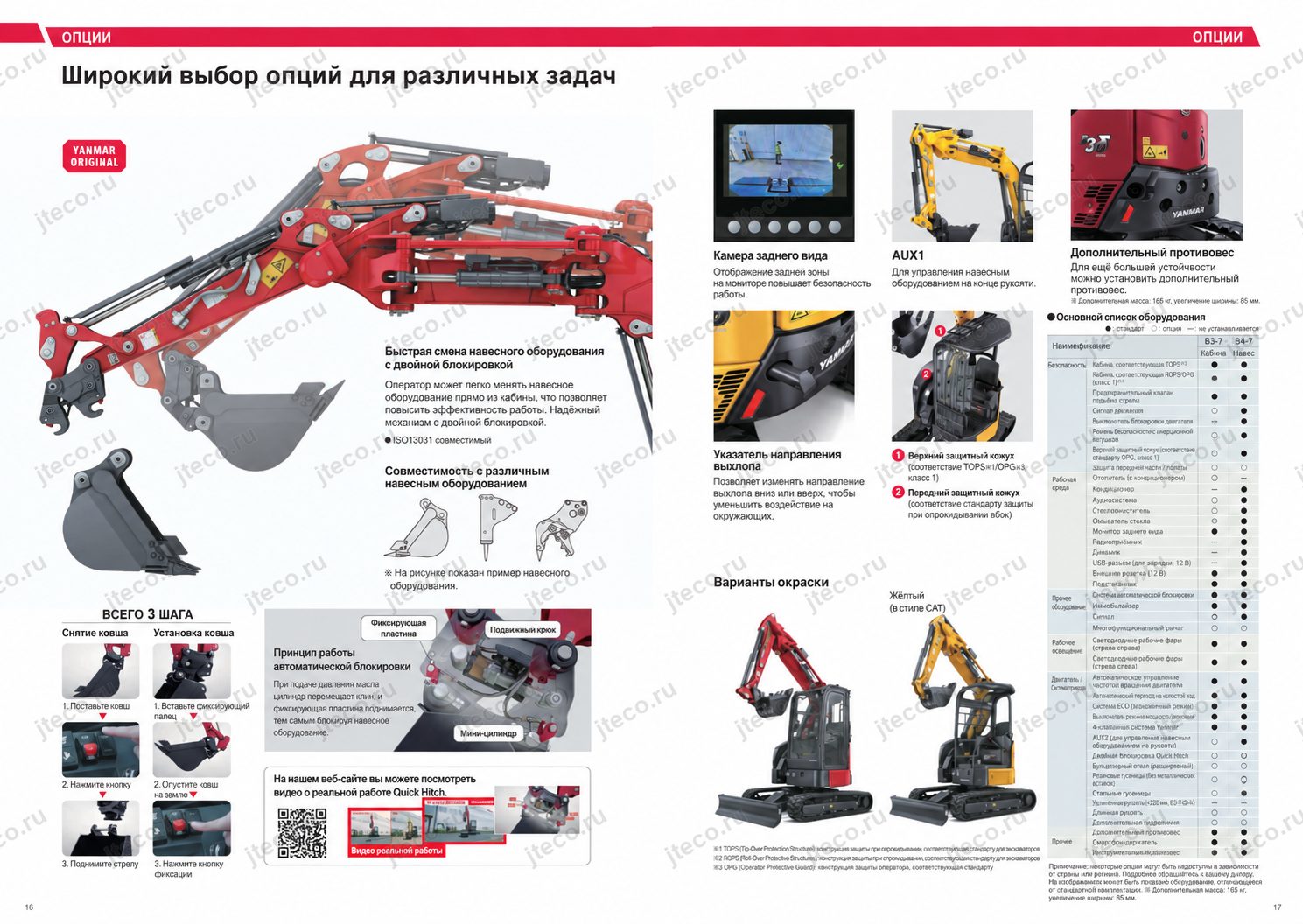

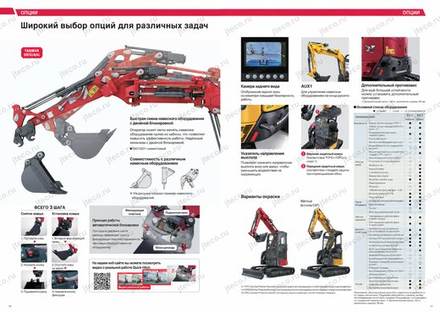

Фирменный двухзамковый гидравлический быстросъём

Для B4-7 в качестве дополнительного оборудования предлагается оригинальное двухзамковое быстросъёмное устройство Yanmar. Оно позволяет менять ковш непосредственно с рабочего места оператора, используя гидравлический привод.

По данным производителя, замена навесного оборудования занимает примерно одну минуту. Это особенно полезно на объектах, где в течение смены приходится регулярно переходить от копания к планировке, разрушению материала или другим операциям.

Снятие ковша состоит всего из трёх основных действий: ковш опускается на грунт, оператор включает команду отсоединения, после чего поднимает рукоять.

Установка также выполняется в три действия: неподвижный крюк вводится в зацепление, ковш устанавливается горизонтально, затем оператор подаёт команду захвата.

Быстросъём оснащён механизмом автоматической блокировки. Гидравлическое давление приводит в действие мини-цилиндр, который воздействует на пружину; стопорная пластина выдвигается и фиксирует навесное оборудование. В конструкции используются подвижный крюк, блокировочная пластина, пружина и мини-цилиндр.

Система соответствует требованиям ISO 13031. Производитель указывает возможность работы с различными видами навесного оборудования, включая ковши, гидромолоты и захваты, однако совместимость конкретного оборудования необходимо проверять отдельно.

Вспомогательная гидролиния

Для расширения функциональности доступна вспомогательная гидролиния AUX на конце рукояти. В перечне оснащения также предусмотрен вариант гидролинии с переключением одинарного и двойного действия.

Это даёт возможность подключать гидравлическое навесное оборудование и использовать B4-7 не только как землеройную машину с ковшом, но и как носитель специализированных рабочих органов.

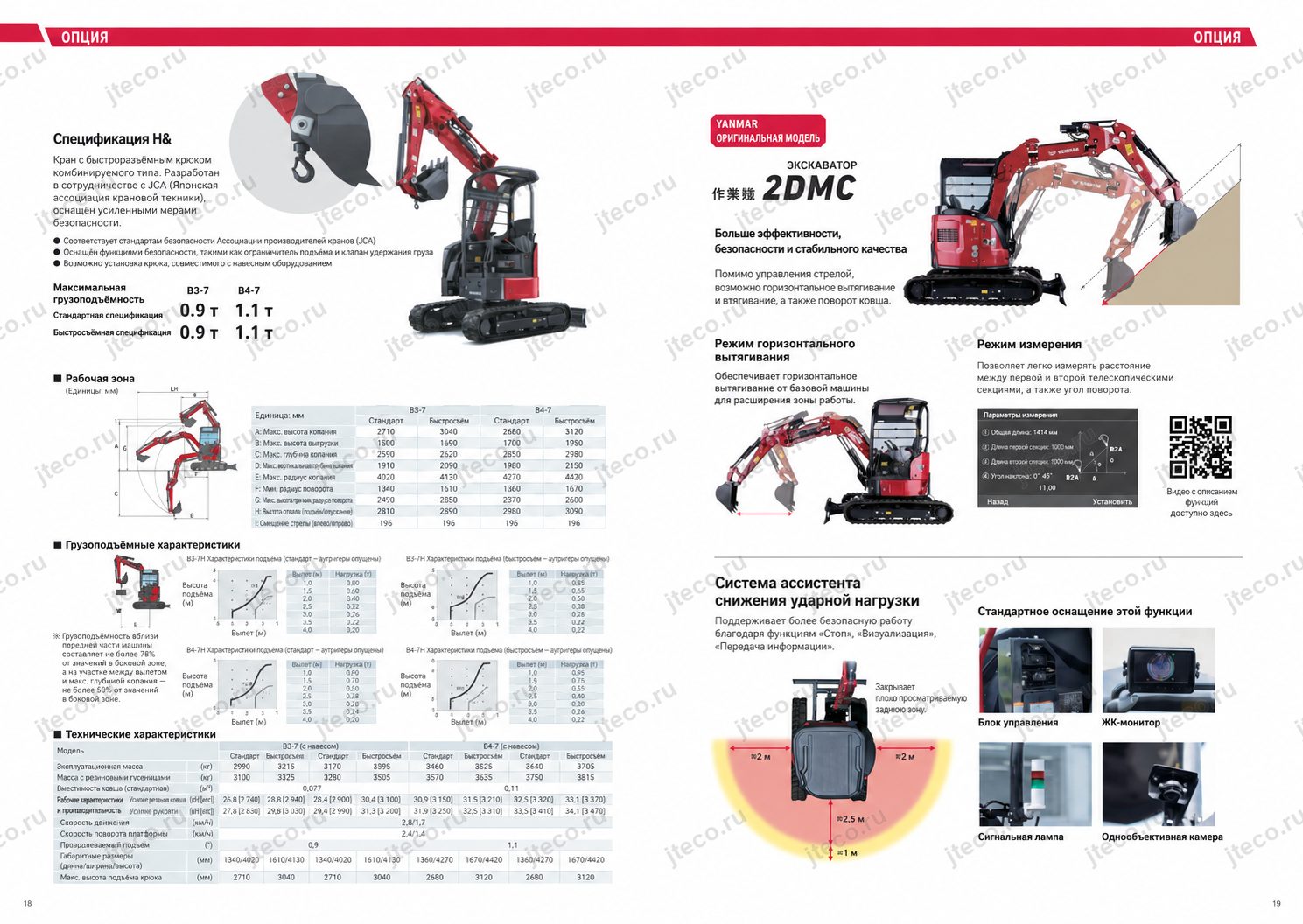

Система машинного управления 2DMC

Для B4-7 предусмотрена система двухмерного управления рабочим оборудованием 2DMC. Она предназначена для снижения трудозатрат, повышения безопасности и получения более стабильного качества работ.

При горизонтальной протяжке и формировании откосов система способна помогать оператору выдерживать требуемую траекторию. Операции, которые обычно требуют высокой квалификации и постоянной координации нескольких органов управления, могут выполняться посредством управления рукоятью.

В режиме помощи при горизонтальной протяжке система поддерживает движение ковша вперёд и назад по горизонтали относительно заданной опорной точки.

Режим измерения позволяет определять расстояние между заданными первой и второй точками, а также уклон. Такая функция полезна при подготовке основания и других операциях, где требуется контролировать геометрию разрабатываемой поверхности.

Крановое исполнение H&Crane

Для B4-7 предусмотрено крановое исполнение H&Crane, превращающее экскаватор в машину двойного назначения с крановой системой и складывающимся крюком.

Комплекс оснащён предупреждением о перегрузке посредством зуммера и ЖК-монитора. Масса груза отображается непосредственно на экране. Предусмотрены устройство предотвращения резкого опускания стрелы, внешний трёхцветный сигнальный индикатор, крюк с защитой от схода каната и механизм складывания крюка одним движением.

Также имеется режим передвижения с подвешенным грузом. При таком перемещении номинальная грузоподъёмность составляет 50% от номинальной грузоподъёмности при стационарной работе, а рабочая зона дополнительно ограничивается.

Для стационарных грузоподъёмных операций указанные производителем номинальные нагрузки рассчитаны для твёрдой горизонтальной поверхности, не превышают 78% опрокидывающей нагрузки и учитывают требования по продольной устойчивости для мобильных кранов.

Крановые работы требуют соответствующего обучения оператора по управлению малым мобильным краном и выполнению стропальных операций.

Удобство и безопасность оператора

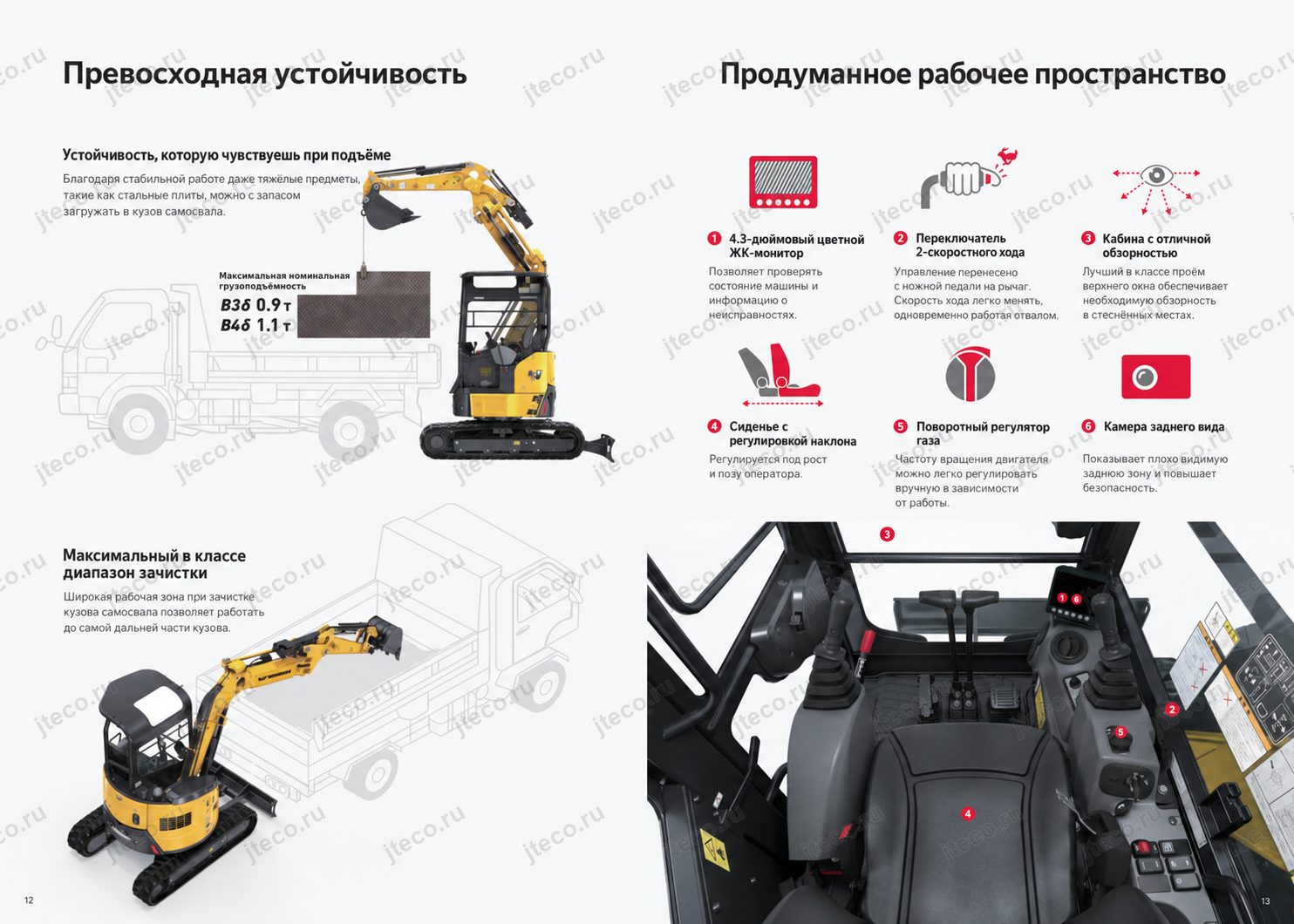

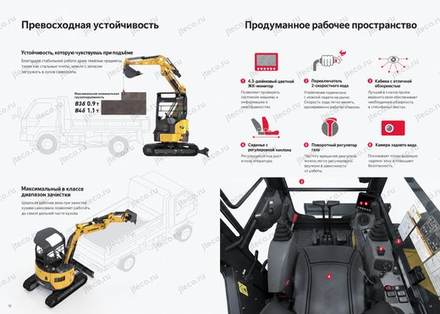

Кабина с хорошей обзорностью

Для B4-7 доступно исполнение с закрытой кабиной. Одно из основных достоинств рабочего места — увеличенная зона обзора. Производитель отмечает один из крупнейших в классе проёмов верхнего окна.

В стеснённых условиях обзор вверх имеет практическое значение: оператору приходится постоянно контролировать не только грунт и ковш, но и элементы рабочего оборудования, окружающие конструкции и пространство непосредственно возле машины.

Для кабины заявлено соответствие защитным требованиям ROPS и OPG. ROPS предназначена для защиты пристёгнутого ремнём оператора при опрокидывании машины, а OPG обеспечивает защиту от падающих предметов.

Предусмотрен и вариант с открытым трёхстоечным навесом. Для него применяется защита TOPS, рассчитанная на случай бокового опрокидывания, а также соответствующее защитное исполнение верхней части.

Регулируемое откидное сиденье

Сиденье можно настраивать под рост, телосложение и предпочтительную рабочую позу оператора. Для компактной техники, где внутреннее пространство закономерно ограничено габаритами машины, возможность правильно отрегулировать посадку особенно важна.

Удобная посадка влияет не только на комфорт в течение смены. Она помогает точнее работать рычагами, лучше контролировать рабочую зону и меньше отвлекаться на неудобное положение тела.

Цветной ЖК-монитор 4,3 дюйма

Рабочее место оснащается цветным 4,3-дюймовым ЖК-монитором. Через него оператор получает доступ к предусмотренным настройкам, в том числе может выбирать одну из четырёх схем управления.

Монитор используется и другими системами машины. Например, в крановом исполнении на нём отображается масса груза и выводится предупреждение о перегрузке.

Ручное переключение второй скорости

Управление второй скоростью движения перенесено с ножного переключателя на ручной. Такое решение позволяет менять скорость передвижения, не отвлекая ноги от других операций.

Производитель отдельно отмечает удобство этой функции при разравнивании грунта отвалом, когда одновременно необходимо контролировать движение машины и рабочий процесс.

Поворотный регулятор оборотов

Частота вращения двигателя регулируется поворотным регулятором непосредственно с рабочего места. Оператор может быстро подбирать необходимые обороты в зависимости от выполняемой операции и сочетать ручную настройку с экономичным режимом ECO и автоматическим снижением оборотов A/D.

Камера заднего вида

В качестве дополнительного оборудования предлагается камера заднего вида. Она выводит изображение плохо просматриваемой зоны позади машины и облегчает контроль пространства при маневрировании и работе.

Для компактного экскаватора, который часто используется в тесном окружении людей, техники и объектов, дополнительный обзор назад повышает информированность оператора и помогает безопаснее выполнять повороты и перемещения.

Система помощи при предотвращении столкновений

В перечне дополнительного оснащения предусмотрена система поддержки оператора, контролирующая труднопросматриваемую область позади машины. Её концепция построена на принципах «остановить», «увидеть» и «предупредить».

В состав системы входят блок управления, ЖК-монитор, многоцветная сигнальная колонна и монокулярная камера. Такое оснащение направлено на снижение риска при работе в условиях, где оператор не может непосредственно видеть всю окружающую машину зону.

Внешний выключатель двигателя

В случае экстренной ситуации двигатель B4-7 можно остановить снаружи машины. Внешний выключатель позволяет воздействовать на машину, даже если использование штатных органов управления с рабочего места по какой-либо причине невозможно.

Это небольшая по конструкции, но важная с точки зрения общей безопасности функция.

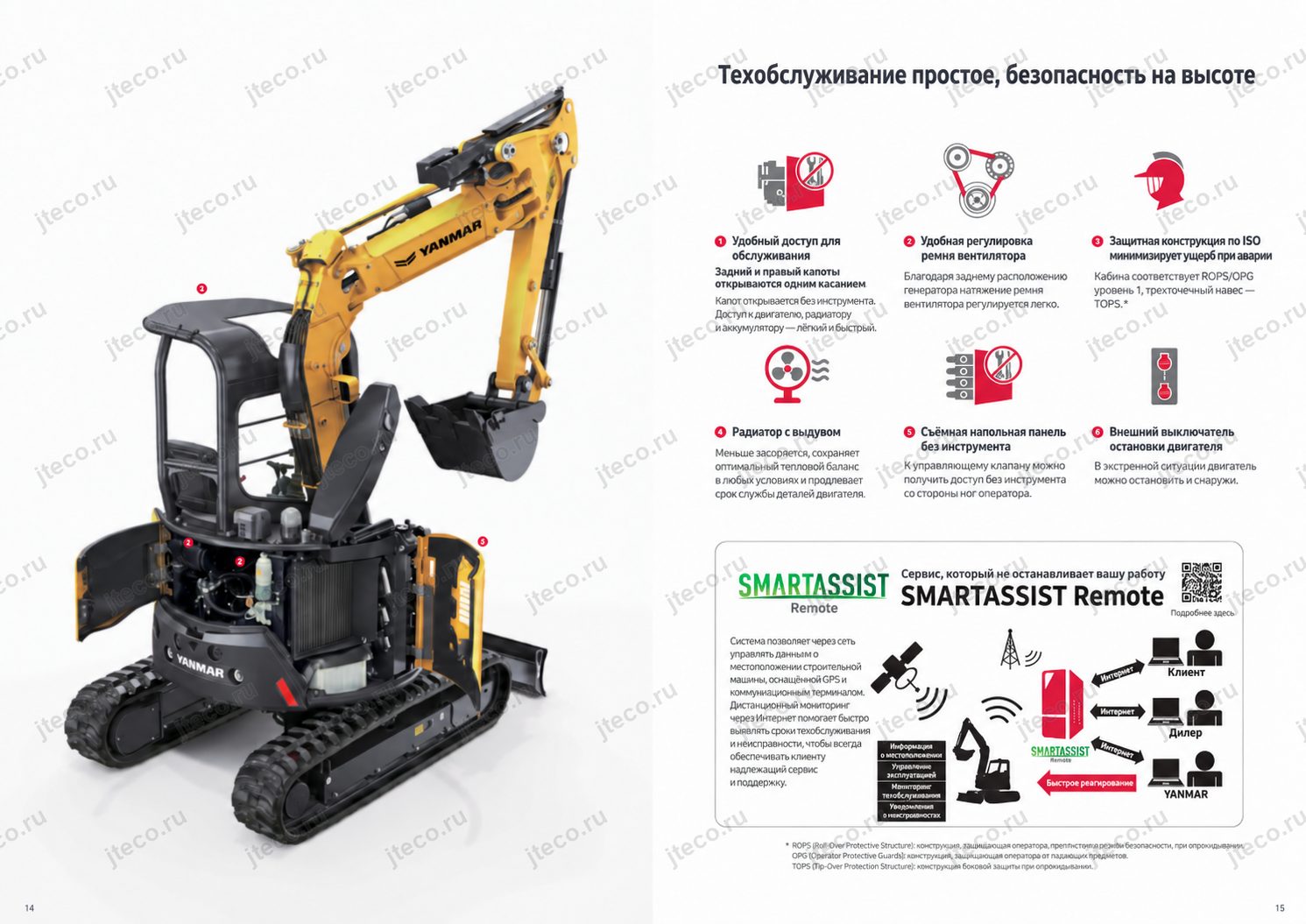

Надёжность и обслуживание

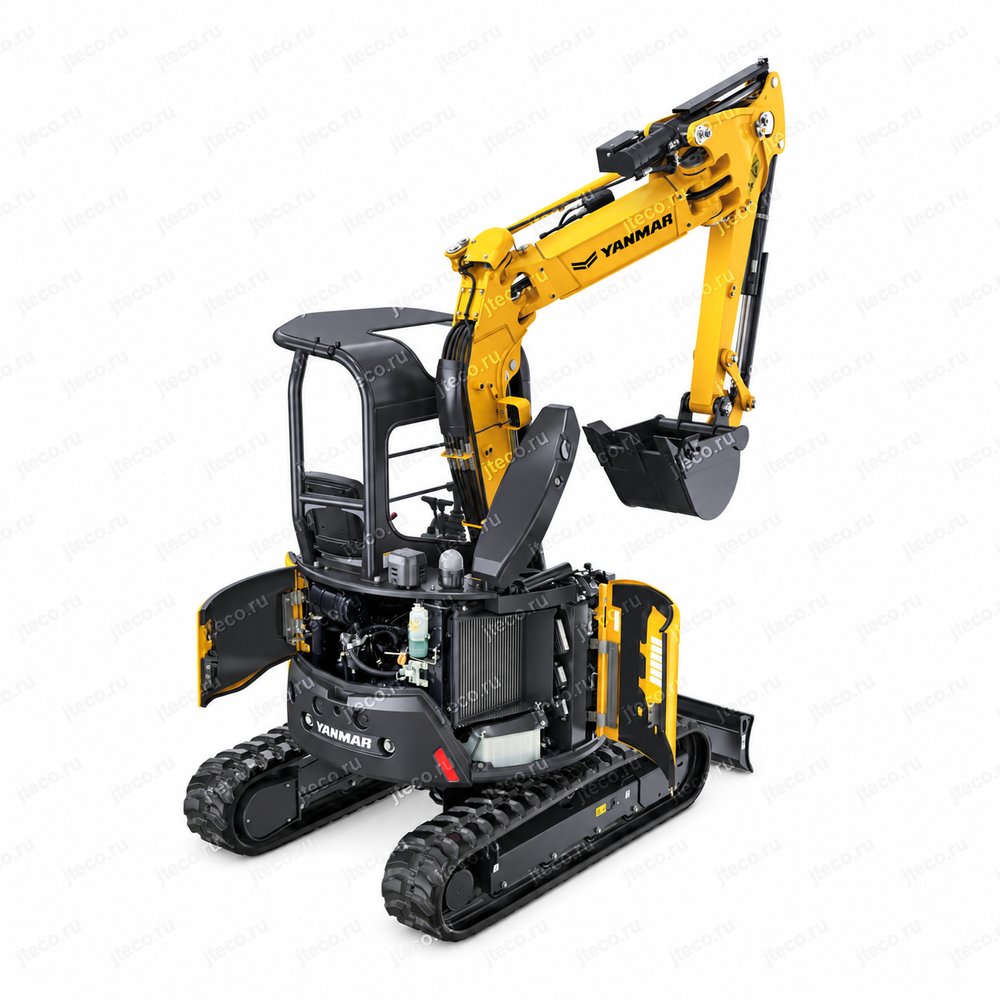

Задний и правый капоты открываются без инструмента

При ежедневной эксплуатации простота технического доступа напрямую влияет на то, насколько регулярно будут выполняться осмотры. У B4-7 задний и правый капоты открываются одним движением без применения инструмента.

После открытия обеспечивается доступ к двигателю, радиатору и аккумуляторной батарее. Оператору или механику не требуется демонтировать дополнительные панели только для стандартной проверки основных узлов.

Простая регулировка ремня вентилятора

Генератор расположен таким образом, чтобы облегчить регулировку натяжения ремня вентилятора. Производитель отдельно подчёркивает эту особенность сервисной компоновки.

Чем меньше лишних операций требуется для регулярного обслуживания, тем проще поддерживать машину в рабочем состоянии и тем меньше времени она проводит вне объекта из-за плановых процедур.

Съёмная напольная панель

Панель пола снимается без использования инструмента. Через зону у ног оператора под сиденьем можно получить доступ к управляющему гидрораспределителю.

Такое решение упрощает осмотр и обслуживание элементов гидравлической системы, которые в компактной машине могли бы быть труднодоступными из-за плотной компоновки.

Радиатор с выдувом воздуха наружу

Система охлаждения выполнена с направлением воздушного потока наружу. По данным Yanmar, это уменьшает склонность радиатора к засорению и помогает поддерживать оптимальный тепловой баланс.

Для строительной техники, постоянно работающей в пыльной среде, снижение загрязнения радиатора имеет прямое эксплуатационное значение. Чем стабильнее система охлаждения сохраняет расчётный режим, тем меньше вероятность проблем из-за ухудшения теплообмена.

Защита рабочего оборудования

Помимо сервисной доступности, Yanmar предусмотрел физическую защиту важных компонентов B4-7. Кожух цилиндра стрелы уменьшает риск повреждения и появления царапин на штоке.

В совокупности с системой предотвращения столкновения ковша с кабиной или навесом это снижает вероятность повреждений не только из-за внешних предметов, но и вследствие неправильного положения собственного рабочего оборудования.

SMARTASSIST Remote

B4-7 поддерживает систему дистанционного мониторинга SMARTASSIST Remote для техники, оборудованной GPS и коммуникационным терминалом.

Система позволяет передавать и контролировать данные о местоположении машины, её эксплуатации, техническом обслуживании и информацию, связанную с безопасностью.

Обмен данными через интернет связывает машину, систему SMARTASSIST Remote, владельца, дилера и Yanmar. Это позволяет быстрее реагировать на эксплуатационные и сервисные вопросы и даёт владельцу больше информации о фактическом использовании техники.

Для компаний, эксплуатирующих парк машин, дистанционный контроль особенно полезен: легче понимать, где находится техника, как она используется и когда требуется сервисное внимание.

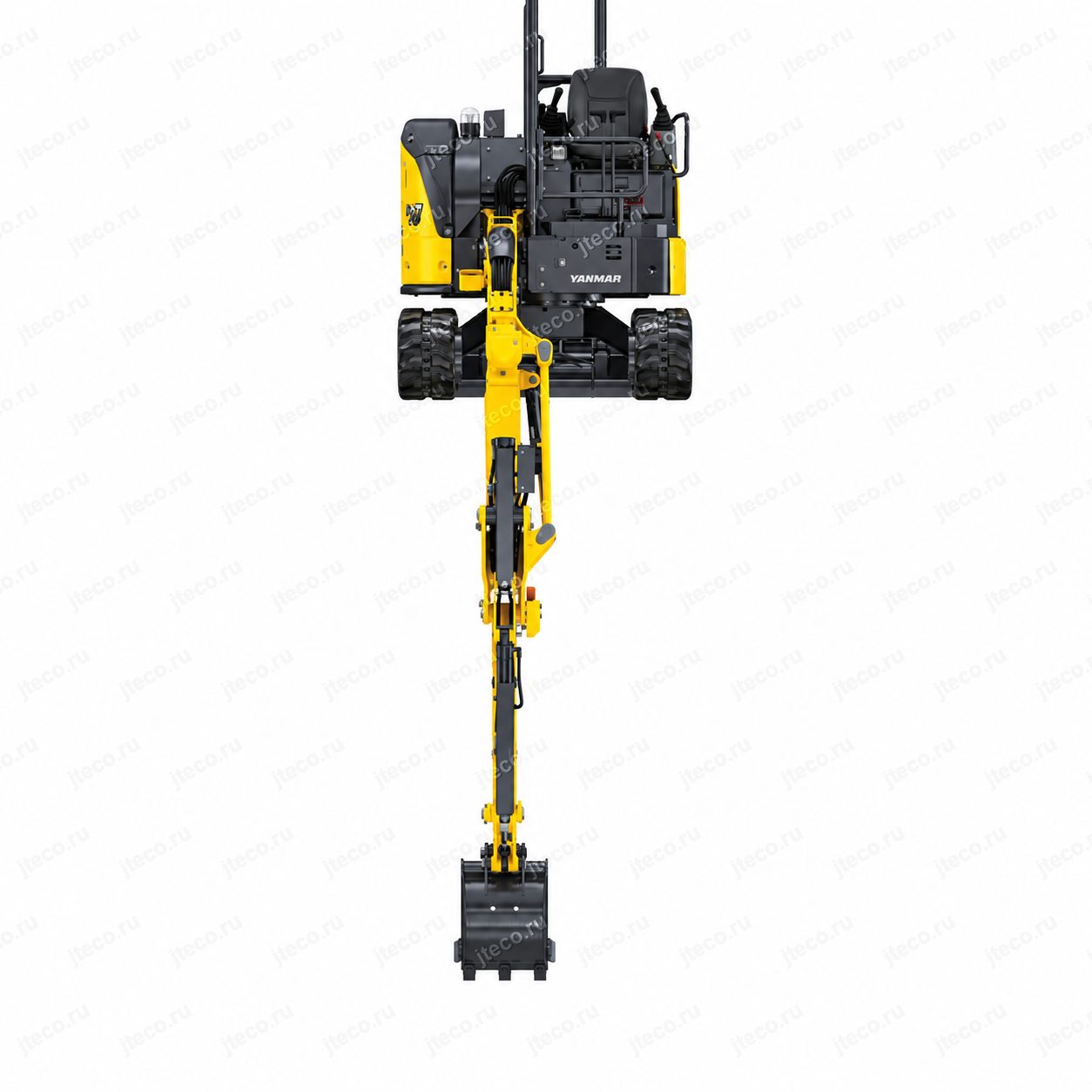

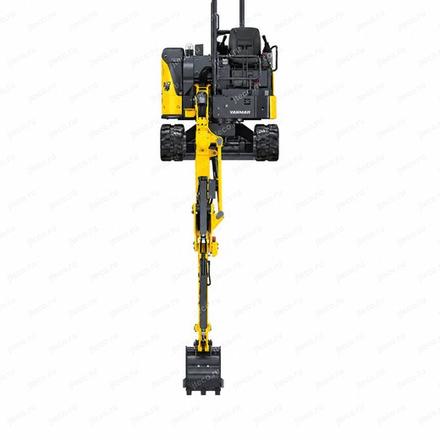

Габариты и манёвренность

Главная компоновочная идея Yanmar B4-7 — полноценная рабочая машина для ограниченного пространства. Сверхмалый радиус поворота позволяет использовать экскаватор на тесных объектах, где широкое движение задней части платформы создавало бы дополнительные ограничения.

При этом компактная архитектура не лишает машину устойчивости. Производитель подчёркивает уверенное поведение B4-7 при подъёме и погрузке тяжёлых предметов, а в качестве дополнительного оборудования предлагает противовес.

Дополнительный противовес увеличивает массу машины на 165 кг и повышает устойчивость. При выборе этой опции необходимо учитывать изменение геометрии: радиус заднего свеса увеличивается на 85 мм. То есть владелец может усилить устойчивость машины, но должен заранее учитывать, что часть преимущества сверхкомпактного заднего габарита при этом уменьшается.

Такой выбор особенно важно делать исходя из реальных условий эксплуатации. Для площадок с критически ограниченным пространством приоритетом может быть минимальный задний свес. Для операций, где важнее запас устойчивости, дополнительный противовес даёт соответствующее преимущество.

Отдельно доступно переключаемое направление выхлопа. Выхлопные газы можно направлять вверх или вниз. Эта возможность полезна там, где рядом с машиной находятся растения, сельскохозяйственные культуры или другие объекты, на которые нежелательно направлять горячий поток выхлопных газов.

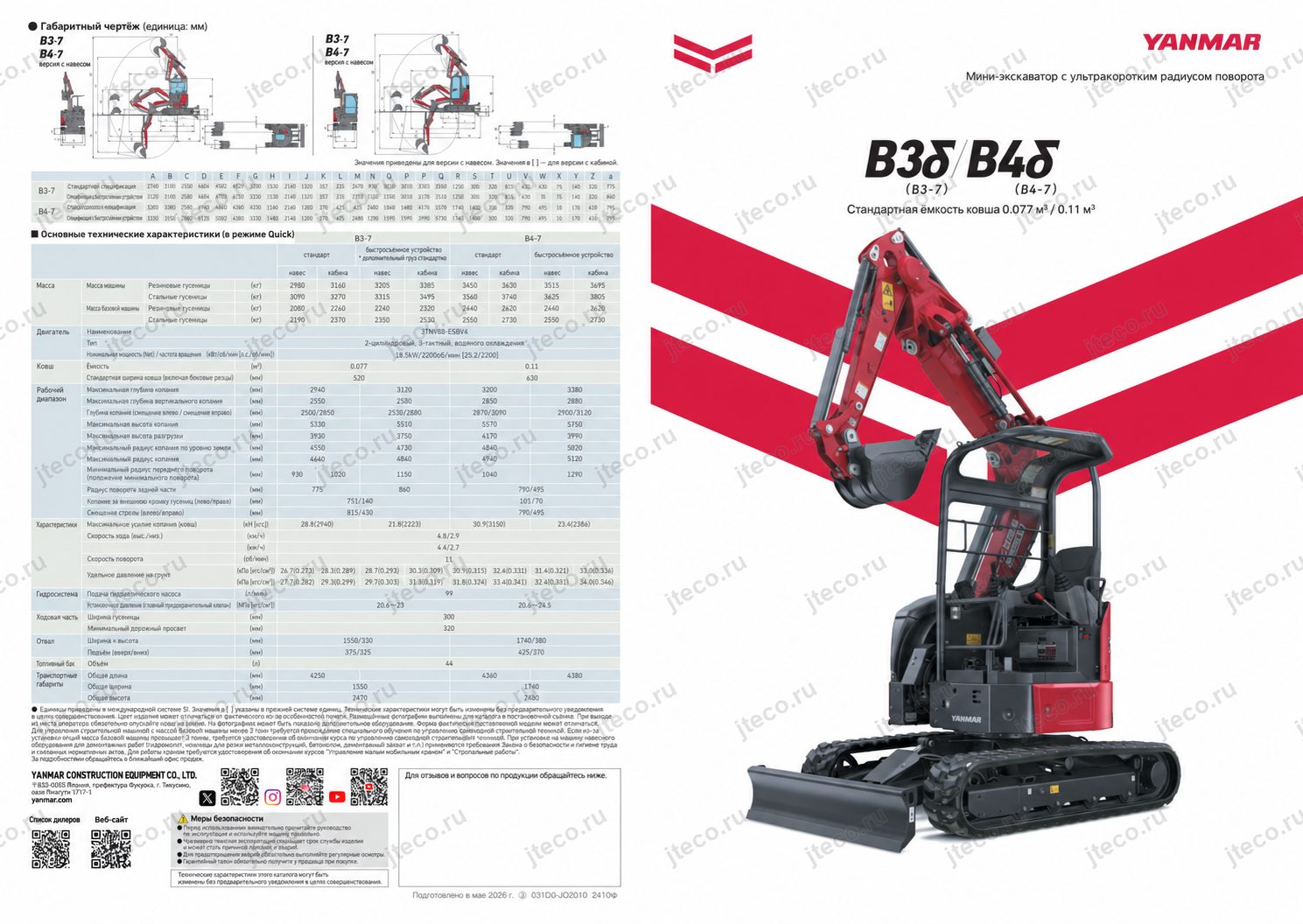

Оснащение и варианты комплектации

Yanmar B4-7 может быть сконфигурирован под различные задачи. Производитель предусматривает исполнение с открытым навесом или закрытой кабиной, а также варианты с резиновыми и стальными гусеницами.

В перечне доступного оснащения для серии представлены двухзамковое гидравлическое быстросъёмное устройство, камера заднего вида, дополнительный противовес, вспомогательные гидролинии, переключаемое направление выхлопа, верхние и передние защитные ограждения, сигнализация движения, отопитель зоны ног, радио, различные варианты ключей, крановая система H&Crane, ограничение высоты подъёма стрелы, усиленная рукоять, система машинного управления 2DMC и система помощи при предотвращении столкновений.

Часть перечисленного оборудования является дополнительной и зависит от выбранной спецификации. Некоторые опции имеют ограничения по совместимости друг с другом, поэтому конечную конфигурацию B4-7 необходимо подбирать под конкретный вид работ.

Для быстросъёмного устройства также важно заранее проверить совместимость предполагаемого навесного оборудования. Сам факт наличия гидравлического быстросъёма не означает автоматической совместимости с любым рабочим органом.

Безопасность как часть конструкции

В B4-7 безопасность не ограничена одной защитной дугой или сигнализатором. Она построена из нескольких взаимодополняющих решений.

Система предотвращения столкновения рабочего оборудования помогает не допустить удара ковша о кабину или навес. Защитный кожух снижает риск повреждения гидроцилиндра стрелы. Камера заднего вида улучшает контроль невидимой зоны. Внешний выключатель позволяет остановить двигатель снаружи. Для кабины предусмотрено соответствие ROPS и OPG, для варианта с навесом — защитные решения TOPS и OPG соответствующего уровня.

Дополнительно может применяться система помощи при предотвращении столкновений, контролирующая пространство позади машины и использующая камеру, монитор и многоцветную сигнальную колонну.

В крановом исполнении комплекс безопасности дополнительно включает контроль перегрузки, звуковое и визуальное предупреждение, отображение массы груза, устройство предотвращения резкого опускания стрелы и сигнальную индикацию.

Именно совокупность этих решений особенно важна для компактного экскаватора: B4-7 часто будет работать там, где расстояние до людей, сооружений и другой техники значительно меньше, чем на открытой строительной площадке.

Для кого подходит Yanmar B4-7

Yanmar B4-7 стоит рассматривать тем, кому нужен не просто компактный экскаватор для периодического копания, а многофункциональная машина для регулярной работы в ограниченном пространстве.

Модель особенно уместна для подрядчиков по прокладке водопровода, канализации и других подземных коммуникаций. Одна из лучших в классе глубин копания позволяет использовать компактную машину для достаточно глубоких траншей и котлованов, а малый радиус поворота облегчает работу в существующей застройке.

B4-7 подходит организациям, выполняющим благоустройство и планировочные работы. Плавный режим облегчает точные операции, а система 2DMC в соответствующей комплектации помогает выполнять горизонтальную протяжку и формирование откосов с более стабильным результатом.

Модель будет интересна и владельцам, которые рассчитывают активно использовать навесное оборудование. Вспомогательная гидравлика и фирменный быстросъём позволяют быстрее переходить от одной операции к другой и расширяют рабочие возможности одной базовой машины.

Для компаний с несколькими операторами полезны четыре переключаемые схемы управления и регулируемое рабочее место. Три режима характера работы позволяют адаптировать машину как под опытного специалиста, которому нужен быстрый рабочий цикл, так и под оператора, которому важнее плавность и точность реакции.

Тем, кто уделяет особое внимание расходу топлива, B4-7 предлагает сразу несколько технических решений: двигатель Yanmar TNV, автоматическое снижение оборотов, режим ECO и электронно-управляемую гидравлику, которая регулирует поток масла в соответствии с фактической нагрузкой. Для B4-7 производитель отдельно указывает полное соответствие японскому нормативу топливной экономичности 2020 года для сертифицированной строительной техники.

Для владельцев парка дополнительным аргументом становится SMARTASSIST Remote: система позволяет контролировать местоположение, эксплуатацию и обслуживание машины дистанционно и связывает владельца с дилером и сервисной инфраструктурой Yanmar.

Наконец, B4-7 подходит тем, кому важна возможность собрать машину под конкретную специализацию. Кабина или навес, резиновые или стальные гусеницы, дополнительный противовес, камера, быстросъём, вспомогательная гидравлика, крановое исполнение, 2D-система управления — конфигурация может быть ориентирована либо на универсальность, либо на определённый тип работ.
