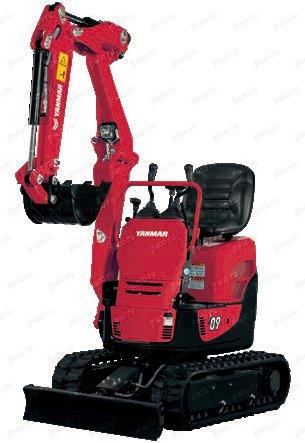

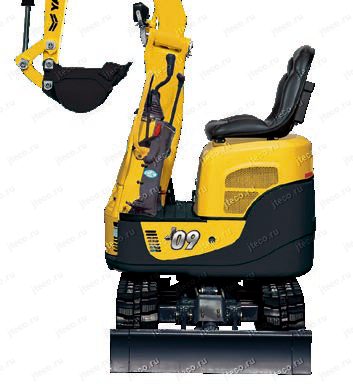

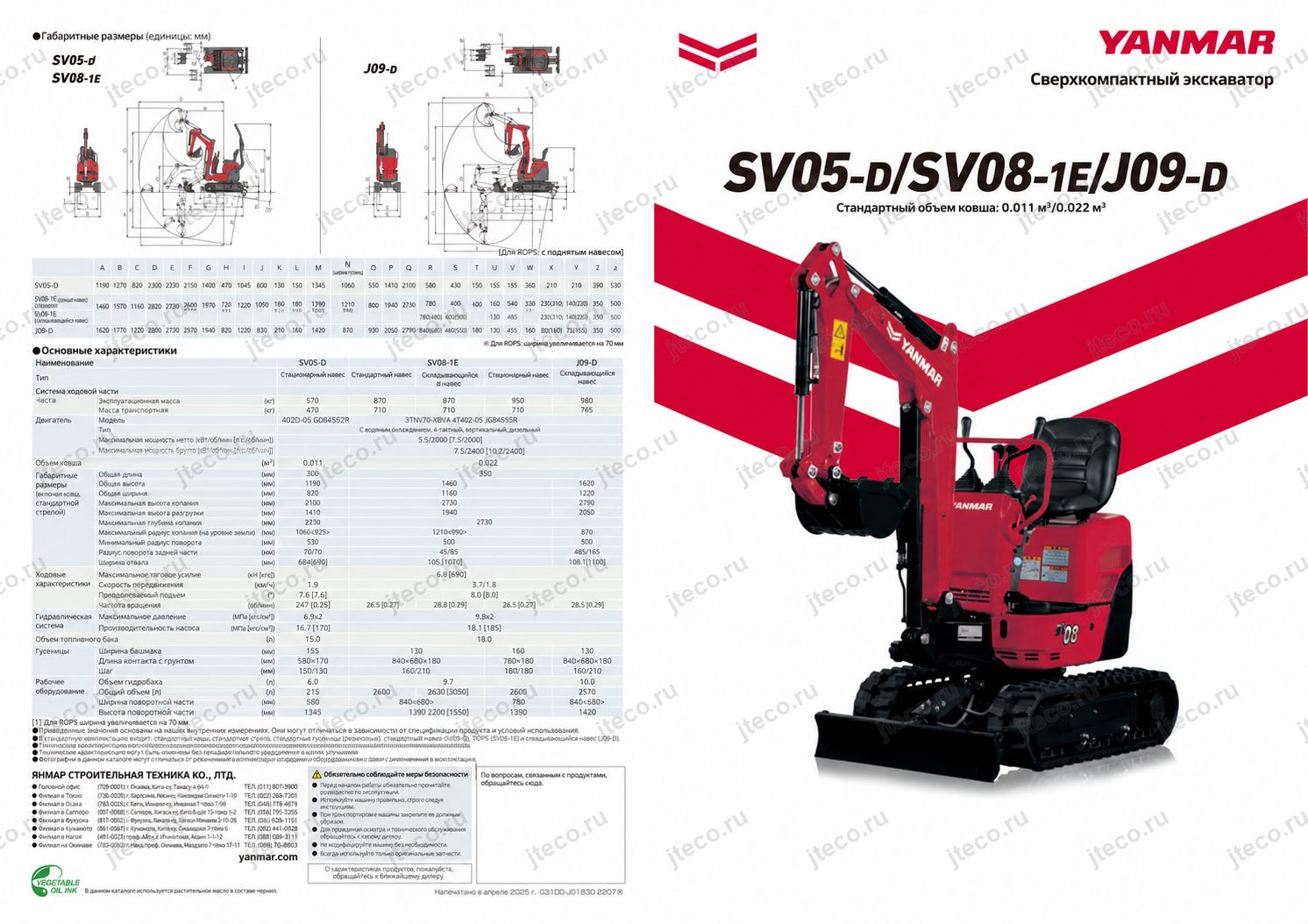

Мини-экскаватор YANMAR J09-D

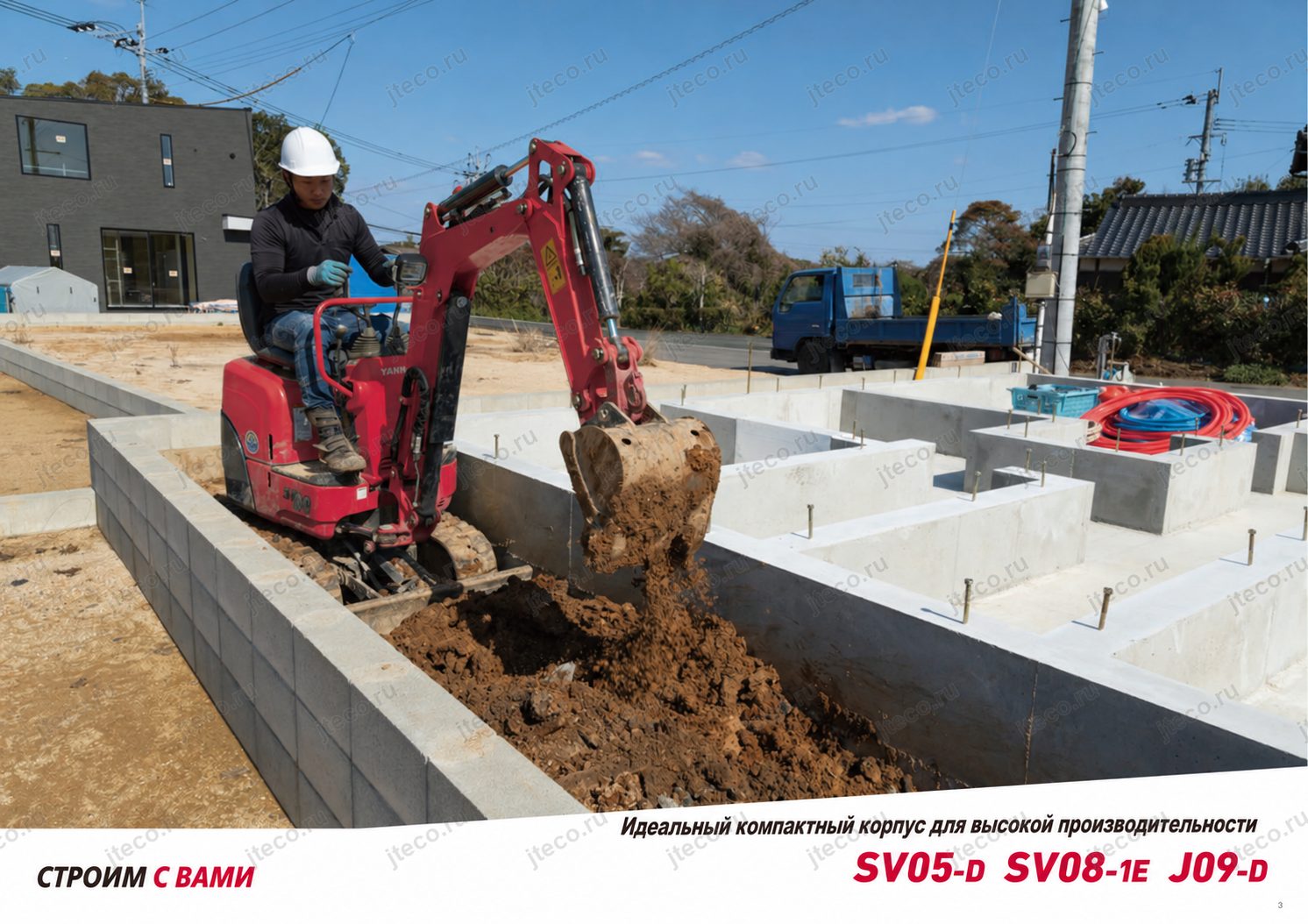

Назначение и сферы применения Yanmar J09-D

Главная рабочая среда Yanmar J09-D — ограниченные площадки, на которых пространство вокруг экскаватора нельзя воспринимать как свободное. Это могут быть узкие проходы между сооружениями, участки вдоль стен и ограждений, внутренние дворы, небольшие строительные зоны, места проведения локального ремонта покрытий и другие площадки, где крупная машина потребовала бы значительно больше свободного пространства для движения и поворота рабочего оборудования.

Регулируемая ходовая часть J09-D позволяет изменять ширину машины в зависимости от текущей задачи. В транспортном или суженном положении ширина ходовой части уменьшается до 680 мм, а для работы её можно раздвинуть до 840 мм. Такое решение особенно важно там, где путь к месту работы уже самой рабочей площадки. Экскаватор можно провести через ограниченный проход в узкой конфигурации, а после выхода на рабочее место увеличить ширину ходовой части.

Ещё одна характерная область применения — разработка узких боковых канав. Для этого J09-D использует смещаемую Z-образную стрелу. Рабочее оборудование можно вывести в сторону без необходимости постоянно разворачивать весь корпус машины относительно направления движения. Это полезно при работе вдоль стен, ограждений, существующих коммуникаций и других объектов, когда экскаватор должен сохранять прямое положение, а копание требуется вести сбоку.

Конструкция рабочего оборудования позволяет J09-D выполнять операции и непосредственно перед машиной. Ковш способен работать вплотную к отвалу, благодаря чему оператор может выбирать оставшийся перед ходовой частью грунт, перемещать его отвалом и выполнять локальные работы по снятию асфальтового покрытия. На тесной площадке это уменьшает потребность постоянно менять положение экскаватора только ради доступа к небольшому необработанному участку.

Предусмотрена и возможность работать через препятствия. Согласно материалам производителя, при наличии ограждения или другого препятствия высотой около одного метра рукоять можно вытянуть поверх него и выполнять работу за препятствием. Это расширяет возможности машины на благоустроенных или частично застроенных территориях, где физический подъезд непосредственно к точке копания затруднён.

Ключевые преимущества Yanmar J09-D

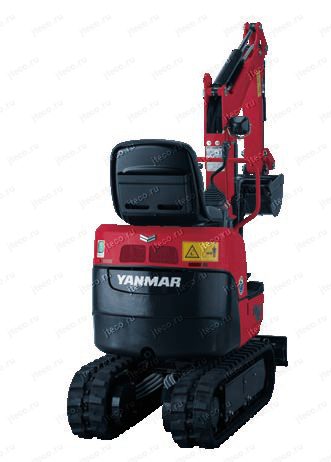

Регулируемая ширина ходовой части 680–840 мм

Одно из важнейших преимуществ J09-D — стандартная регулируемая по ширине ходовая часть. В суженном состоянии её ширина составляет 680 мм, в раздвинутом — 840 мм.

Практический смысл этой конструкции выходит далеко за пределы простой компактности. На реальном объекте требования к машине меняются буквально на нескольких метрах пути: сначала нужно пройти через узкое место, затем получить максимально возможную для данной конструкции опорную ширину на рабочей площадке. J09-D позволяет решить обе задачи одной машиной.

Раздвижение ходовой части особенно ценно при работе в городской застройке, на небольших участках и в местах со сложным доступом. Нет необходимости выбирать между максимально узкой машиной и более широкой рабочей конфигурацией — геометрию ходовой части можно адаптировать к условиям непосредственно на объекте.

Складной расширяемый отвал

Изменение ширины ходовой части дополнено складными расширителями отвала. Они позволяют согласовать ширину отвала с текущей конфигурацией машины.

Для складывания не требуется специальный инструмент. Производитель предусматривает простую механическую схему с фиксирующим пальцем: палец вынимается, расширитель складывается, после чего палец устанавливается обратно и фиксирует секцию. Это позволяет быстро подготовить экскаватор к проходу через узкое место и затем вернуть отвал в рабочую конфигурацию.

Для техники такого класса это особенно важно: регулируемая ходовая часть имела бы меньшую практическую ценность, если бы выступающий отвал всё равно ограничивал минимальную ширину машины. В J09-D изменение габарита ходовой части и складная конструкция отвала работают как единая система.

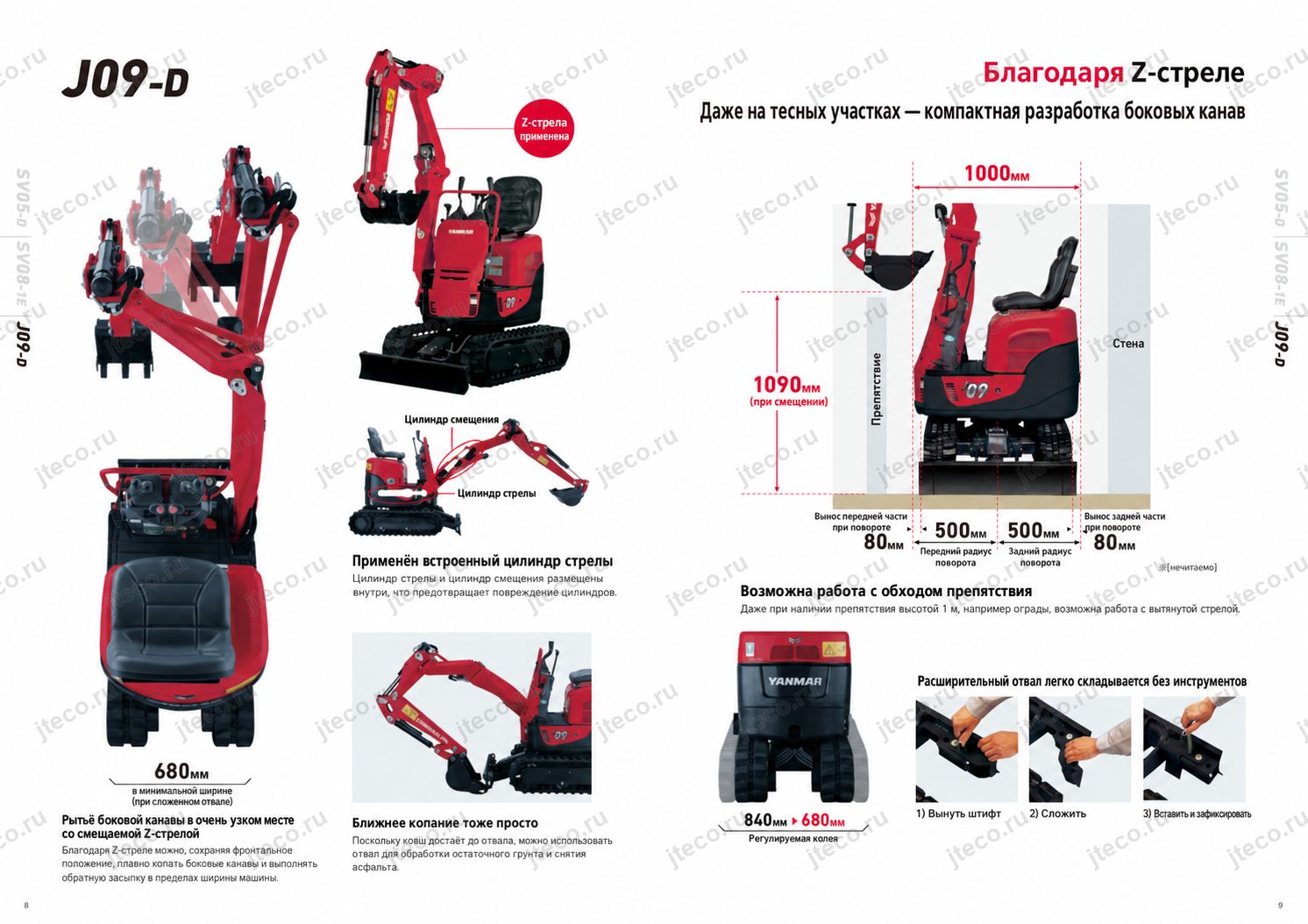

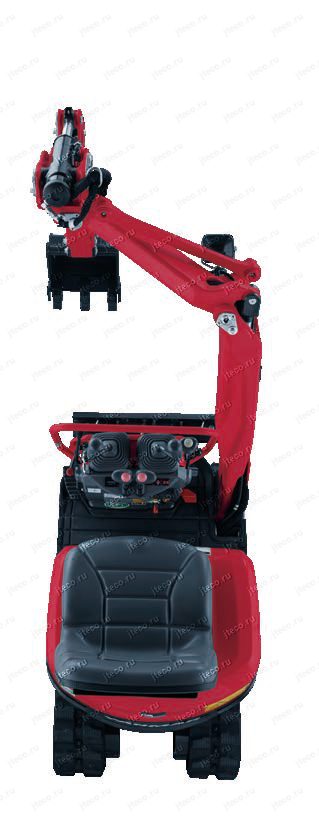

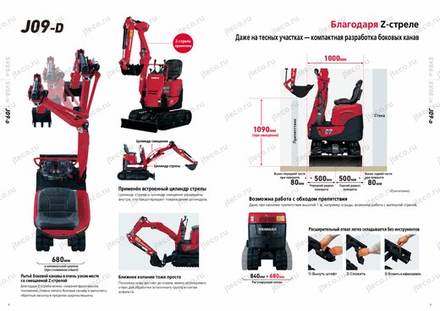

Смещаемая Z-образная стрела

Z-образная стрела позволяет использовать рабочее оборудование в условиях, где обычная компоновка заставила бы постоянно переставлять экскаватор. При боковом смещении J09-D способен разрабатывать узкие канавы, сохраняя корпус направленным прямо.

Это даёт несколько практических преимуществ. Машине требуется меньше места для манёвра, оператору не приходится выполнять лишние повороты и корректировки положения, а работа вдоль продольного препятствия становится последовательнее. Особенно хорошо эта особенность раскрывается в проходах между объектами или вдоль ограждения, где свободного пространства недостаточно для обычной схемы «развернуться — копать — снова выровняться».

Производитель отдельно указывает, что боковую канаву можно разрабатывать и выгружать грунт в пределах ширины ходовой части. Для сверхкомпактного экскаватора это принципиальное качество: машина не только сама помещается в узком коридоре, но и позволяет организовать рабочий цикл с минимальным выходом за занимаемый ею габарит.

Минимальный вынос при повороте

Компоновка J09-D рассчитана на работу в непосредственной близости от окружающих объектов. Задняя часть при повороте выступает за рабочий габарит минимально, благодаря чему экскаватору требуется меньше свободного пространства для вращения верхней части.

На практике это снижает количество ситуаций, когда оператору приходится отъезжать от стены, забора или другого препятствия только для того, чтобы безопасно выполнить поворот. Чем меньше пространство объекта, тем заметнее преимущество компактной поворотной части: вместо постоянной борьбы с габаритами машины оператор может сосредоточиться на положении ковша и точности разработки.

Двухскоростной ход в стандартной комплектации

Для J09-D переключение двух скоростей движения входит в стандартное оснащение. Это позволяет сочетать точное перемещение непосредственно в рабочей зоне с более быстрым передвижением по площадке там, где условия это допускают.

Для мини-экскаватора такая функция особенно полезна при выполнении множества небольших операций в разных точках одного объекта. Даже если расстояния невелики, постоянные переезды занимают рабочее время. Возможность выбрать более подходящий режим движения делает перемещение машины менее затратной частью рабочего цикла.

Двигатель и производительность

Yanmar J09-D оснащён двухцилиндровым дизельным двигателем. Для сверхкомпактного экскаватора такой силовой агрегат обеспечивает необходимую основу для уверенной работы гидравлического оборудования и движения машины при сохранении небольших общих размеров.

В конструкции J09-D компактность не противопоставляется способности выполнять реальную землеройную работу. Двигатель предназначен для эффективной эксплуатации рабочего оборудования, а сама машина спроектирована так, чтобы её небольшие размеры давали преимущество именно на объекте — при копании, разработке боковых участков и работе рядом с препятствиями.

Отдельное внимание производитель уделяет экологическим характеристикам силовой установки. На машине применяется двигатель, соответствующий требованиям второго этапа добровольных норм по выбросам для наземных двигателей внутреннего сгорания. Для техники, которая часто используется рядом с существующими зданиями и на ограниченных объектах, снижение воздействия двигателя на окружающую среду имеет не только формальное, но и практическое значение.

Yanmar также относит технику данной компактной конструкции к категории строительных машин со сверхнизким уровнем шума. Низкая шумовая нагрузка особенно востребована там, где работы ведутся поблизости от жилых, общественных или эксплуатируемых объектов.

Гидравлика и рабочее оборудование

Z-образная конструкция для тесных участков

Рабочее оборудование Yanmar J09-D спроектировано с расчётом на ограниченное пространство. Смещаемая Z-образная стрела позволяет менять положение рабочего оборудования относительно продольной оси экскаватора и выполнять боковую разработку без разворота всей машины.

При традиционной схеме оператору для доступа к грунту сбоку пришлось бы изменить положение ходовой части или повернуть верхнюю платформу. В тесном коридоре это может быть невозможно или потребовать нескольких дополнительных манёвров. J09-D решает задачу за счёт кинематики самой стрелы.

В результате экскаватор способен двигаться и стоять практически параллельно стене или другой границе рабочей зоны, одновременно разрабатывая расположенный сбоку грунт. Такая способность особенно полезна при устройстве узких траншей и канав вдоль существующих объектов.

Встроенные гидроцилиндры

Гидроцилиндр стрелы и гидроцилиндр смещения размещены внутри конструкции рабочего оборудования. Такое расположение снижает риск повреждения компонентов при работе рядом со стенами, ограждениями, грунтом и другими объектами, находящимися в непосредственной близости от машины.

Для сверхкомпактного экскаватора защита элементов гидравлики имеет особое значение. J09-D по своему назначению должен работать именно там, где расстояния до препятствий минимальны, а значит, вероятность случайного контакта рабочего оборудования с окружающими объектами выше, чем на открытой площадке. Убирая важные гидравлические элементы внутрь конструкции, производитель снижает их внешнюю уязвимость.

Шланги рабочего оборудования также защищены с учётом условий эксплуатации. В материалах производителя указана внутренняя прокладка шланга цилиндра ковша в элементе рабочего оборудования, а шланги и цилиндры, расположенные в наиболее уязвимых местах, защищены конструкцией и специальными кожухами.

Это не отменяет необходимости регулярного контроля гидролиний, но уменьшает количество открытых компонентов, которые могут быть задеты при работе в узкой траншее или рядом с твёрдым препятствием.

Работа ковшом непосредственно у отвала

Кинематика J09-D позволяет ковшу работать непосредственно перед машиной, вплоть до зоны отвала. Это даёт возможность выбирать грунт, который иначе остался бы в неудобной зоне между рабочим оборудованием и ходовой частью.

Оставшийся грунт можно затем перемещать отвалом. Получается связанный рабочий цикл: ковш разрабатывает и подтягивает материал, а отвал используется для его перемещения и планировки.

Та же особенность конструкции позволяет применять машину при локальном снятии асфальтового покрытия. Для небольших ремонтных участков способность работать непосредственно перед собой особенно полезна, поскольку сокращает количество перестановок экскаватора.

Работа через препятствия

Конструкция стрелы и рукояти рассчитана не только на работу рядом с препятствием, но и на выполнение операций за ним. Производитель указывает возможность вытянуть рукоять поверх ограждения или другого препятствия высотой около одного метра.

Это означает, что в определённых условиях точка работы не обязана находиться непосредственно внутри зоны, доступной ходовой части машины. J09-D может оставаться с одной стороны препятствия, выводя рабочее оборудование на другую.

Такой подход полезен там, где перемещение самого экскаватора ограничивают забор, бордюр, конструктивный элемент или другое существующее сооружение.

Дополнительные гидравлические возможности

Для Yanmar J09-D предусмотрен дополнительный односторонний гидравлический контур P.T.O. Производитель указывает возможность установки одностороннего трубопровода как на конце рамы, так и на конце стрелы.

Эти позиции относятся к дополнительному оснащению и не входят в стандартную комплектацию. Двусторонний вариант трубопровода и комбинированная система одностороннего и двустороннего действия для J09-D не предусмотрены.

При выборе машины под конкретное навесное оборудование это важно учитывать заранее: конфигурацию гидролинии следует соотносить с требованиями используемого оборудования.

Удобство и безопасность оператора

Yanmar J09-D выполнен с открытым рабочим местом и сквозным проходом, который входит в стандартное оснащение. Для сверхкомпактной машины, предназначенной для частых перемещений и работы в ограниченных зонах, удобство посадки и выхода оператора имеет непосредственное практическое значение.

Открытая компоновка рабочего места одновременно обеспечивает оператору непосредственный визуальный контроль окружающей зоны. При работе рядом со стенами, ограждениями и другими препятствиями особенно важно хорошо понимать положение машины относительно окружающих объектов и контролировать движение рабочего оборудования.

Отдельное внимание уделено защите от ошибочных действий при использовании бокового смещения. Педаль смещения оборудована блокировкой, предотвращающей случайное включение механизма. Поскольку движение стрелы в сторону существенно меняет её положение относительно корпуса и ближайших препятствий, такая блокировка снижает риск непреднамеренного срабатывания.

Стандартное оснащение J09-D включает рабочую фару на стреле. Она освещает именно область рабочего оборудования, что полезно при недостаточном внешнем освещении и в условиях, когда корпус машины может частично перекрывать свет от окружающих источников.

Для запуска используется обычный ключ в стандартной комплектации. В качестве опции предлагается многовариантный ключ.

Важно учитывать конфигурацию системы защиты оператора именно для данной модели: согласно перечню оснащения производителя, защитная дуга ROPS с ремнём безопасности для J09-D не предусмотрена. Поэтому при выборе техники необходимо ориентироваться именно на спецификацию J09-D, а не переносить на неё оснащение других мини-экскаваторов из общей линейки производителя.

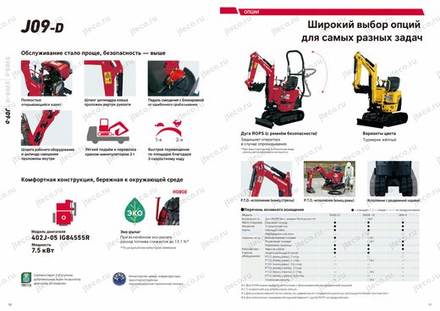

Надёжность и обслуживание

Компактная машина особенно чувствительна к качеству компоновки: при небольших размерах узлы расположены близко друг к другу, и неудобный доступ способен заметно усложнить регулярное обслуживание. В конструкции J09-D производитель предусмотрел решения, направленные на упрощение доступа к основным компонентам.

Капот полностью открывается, предоставляя доступ к двигателю и расположенным под ним обслуживаемым узлам. Это позволяет выполнять ежедневный контроль и плановое обслуживание без необходимости разбирать большое количество внешних элементов машины.

Дополнительный доступ обеспечивается съёмной боковой крышкой. В результате обслуживание основных агрегатов не должно превращаться в сложную процедуру только из-за сверхкомпактных размеров экскаватора.

Не менее важна защита гидравлики непосредственно во время работы. Шланги на задней стороне рабочего оборудования закрыты защитными элементами, а наиболее уязвимые линии по возможности проложены внутри конструкции. Гидроцилиндры стрелы и смещения также расположены внутри рабочего оборудования.

Для машины, предназначенной для тесных зон, это принципиально: чем ближе экскаватор работает к стенам, грунту и ограждениям, тем выше значение физической защиты гидравлических компонентов.

Регулируемая ходовая часть J09-D входит в стандартное оснащение, поэтому возможность изменения ширины является штатной частью конструкции машины, а не дополнительным приспособлением. Такой подход позволяет использовать механизм регулярно — при проходе через ограниченные участки и последующем раздвижении ходовой части на рабочем месте.

В стандартную комплектацию входят резиновые гусеницы. Они являются логичным дополнением к назначению сверхкомпактного экскаватора, рассчитанного в том числе на работу на ограниченных площадках и существующих территориях.

Габариты и манёвренность

Манёвренность Yanmar J09-D определяется не одной характеристикой, а сочетанием нескольких конструктивных решений.

Первое — регулируемая ширина ходовой части от 680 до 840 мм. В суженном положении машина получает минимально возможный для данной конструкции поперечный габарит, необходимый для прохода в тесные зоны. После достижения рабочего участка ходовую часть можно расширить.

Второе — компактная задняя часть. При повороте корпус минимально выходит за занимаемый машиной габарит, поэтому J09-D требует меньше свободного пространства вокруг себя. Именно эта особенность позволяет полноценно использовать поворот платформы там, где обычный экскаватор пришлось бы постоянно отводить от стены или другого препятствия.

Третье — Z-образная стрела с боковым смещением. Она уменьшает зависимость рабочего процесса от постоянных перестановок ходовой части: до расположенного сбоку грунта можно добраться перемещением рабочего оборудования.

Четвёртое — складные расширители отвала. При переходе в узкую конфигурацию они складываются без инструмента, поэтому отвал не становится препятствием, сводящим к минимуму преимущества регулируемой ходовой части.

Наконец, стандартный двухскоростной ход помогает быстрее менять рабочую позицию там, где для этого есть достаточно места.

Все эти решения работают совместно. J09-D не просто имеет небольшую ширину — его ходовая часть, отвал, поворотная платформа и рабочее оборудование спроектированы так, чтобы машина сохраняла функциональность именно в ограниченном пространстве.

Транспортировка Yanmar J09-D

Компактные размеры упрощают не только работу на объекте, но и перемещение самой машины между объектами. В материалах производителя отдельно подчёркивается возможность подъёма и транспортировки сверхкомпактного экскаватора с использованием автомобильного крана-манипулятора грузоподъёмностью 2 т.

Для техники, которая часто используется на небольших локальных объектах, мобильность особенно важна. Такой экскаватор может понадобиться не на крупной постоянной стройплощадке, а на серии отдельных участков, где объём работ сравнительно небольшой, зато доступ осложнён.

В этом случае время, затраченное на доставку и погрузочно-разгрузочные операции, становится заметной частью всей работы. Компактная конструкция J09-D рассчитана с учётом такой эксплуатации.

Конкретная схема подъёма, точки строповки, грузоподъёмность применяемого крана и условия перевозки должны подбираться в соответствии с документацией производителя и фактической комплектацией машины, особенно если установлено дополнительное оборудование.

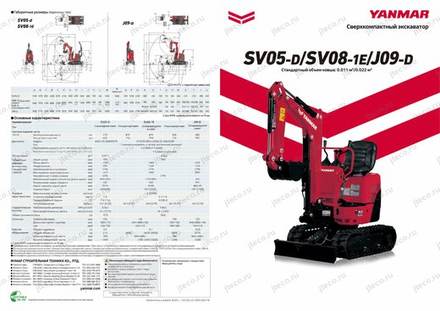

Стандартное оснащение J09-D

Комплектация модели подчёркивает её специализацию на манёвренной работе в ограниченном пространстве. Для Yanmar J09-D производитель указывает следующее стандартное оснащение:

• регулируемая по ширине ходовая часть
• резиновые гусеницы
• переключение двух скоростей движения
• сквозной проход у рабочего места оператора
• рабочая фара на стреле

обычный ключ запуска.

Регулируемая ходовая часть для J09-D является именно штатным оснащением. Фиксированное исполнение ходовой части для этой модели не предусмотрено.

Также для J09-D не предусмотрена усиленная стрела. Поэтому при подборе машины важно исходить из её фактической заводской спецификации, а не из перечня оборудования, доступного для других моделей общей серии.

В качестве дополнительных позиций доступны многовариантный ключ и односторонние гидравлические линии P.T.O. на конце рамы либо на конце стрелы.

Экологические и шумовые характеристики

Yanmar J09-D создан для класса работ, который нередко выполняется рядом с действующими зданиями и другими объектами. Поэтому характеристики двигателя и уровень шума имеют здесь большее значение, чем у техники, которая большую часть времени работает вдали от людей.

Установленный дизельный двигатель соответствует требованиям второго этапа добровольных норм по выбросам для наземных двигателей внутреннего сгорания.

Конструкция машины также соответствует категории сверхмалошумной строительной техники. Это не меняет требований к организации безопасной рабочей зоны, но сниженный уровень шума является практическим преимуществом при эксплуатации компактной техники в стеснённых и застроенных местах.

Для кого подходит Yanmar J09-D

Yanmar J09-D стоит рассматривать прежде всего в тех случаях, когда главным ограничением становится не объём грунта как таковой, а доступ к месту работы.

Модель подходит для подрядчиков и эксплуатационных организаций, которым регулярно приходится выполнять небольшие земляные и ремонтные операции на площадках с узкими проходами. Возможность уменьшить ширину ходовой части до 680 мм позволяет подводить машину к зонам, куда более широкая техника физически не проходит.

J09-D также интересен тем, кто работает вдоль стен, ограждений и других протяжённых препятствий. Здесь раскрывается преимущество Z-образной стрелы: боковую канаву можно разрабатывать, не ставя экскаватор под углом к направлению движения и не занимая дополнительное пространство корпусом.

Для локального ремонта покрытий полезна возможность работать ковшом непосредственно перед отвалом и выполнять снятие асфальтового покрытия. Машина может выбирать грунт в близкой передней зоне и затем работать с оставшимся материалом отвалом.

При объектах со сложной геометрией полезна возможность вывести рукоять поверх препятствия высотой около одного метра. Это позволяет выполнить часть операций без заезда ходовой частью непосредственно в рабочую точку.

Модель подходит и для эксплуатации, предполагающей частую смену рабочих зон. Возможность подъёма и перевозки при помощи 2-тонного автомобильного крана-манипулятора упрощает организацию доставки компактной машины между небольшими объектами.

При этом J09-D следует выбирать именно как специализированный сверхкомпактный экскаватор. Его сильная сторона — не попытка заменить более крупную землеройную машину во всех условиях, а способность выполнять экскавационные операции там, где габариты более крупной техники становятся главным препятствием.

Почему конструкция J09-D эффективна именно в ограниченном пространстве

У компактной спецтехники есть принципиальная разница между «маленькими размерами» и полноценной приспособленностью к работе в тесноте. Просто уменьшить корпус недостаточно: если стрела требует большого пространства для манёвра, задняя часть сильно выходит за габарит при вращении, а отвал мешает проходить через узкие проёмы, небольшая ширина машины решает лишь часть задачи.

В Yanmar J09-D компактность реализована комплексно.

Ходовая часть сужается до 680 мм для прохода через ограниченные участки. Расширители отвала складываются, чтобы сохранить необходимый узкий габарит. На месте работы ходовая часть раздвигается до 840 мм. Компактная поворотная часть уменьшает необходимое пространство вокруг корпуса. Z-образная стрела позволяет смещать рабочее оборудование в сторону. Ковш способен работать в непосредственной близости от отвала, а вытянутая рукоять позволяет выполнять операции за препятствием.

Именно совокупность этих решений превращает небольшой размер J09-D из формальной характеристики в рабочий инструмент.

Для оператора это означает меньше перестановок машины. Для владельца — возможность применять механизированную разработку грунта на объектах, где более габаритный экскаватор использовать затруднительно. Для подрядчика — возможность выполнять более широкий набор локальных земляных задач одной компактной машиной.

Yanmar J09-D — компактность, которая работает

Yanmar J09-D — специализированный сверхкомпактный мини-экскаватор для объектов, где каждый сантиметр рабочего пространства имеет значение. Регулируемая ходовая часть шириной 680–840 мм помогает пройти через тесный участок и адаптировать машину к месту работы. Складные расширители отвала позволяют быстро менять поперечный габарит без инструмента. Смещаемая Z-образная стрела даёт возможность разрабатывать боковые канавы, сохраняя корпус направленным прямо, а компактная поворотная часть уменьшает пространство, необходимое для манёвра.

Двухцилиндровый дизельный двигатель обеспечивает работу машины и её гидравлики, двухскоростной ход входит в стандартное оснащение, а резиновые гусеницы соответствуют характеру эксплуатации компактной техники. Рабочая фара на стреле помогает контролировать рабочую зону, а блокировка педали смещения защищает от случайного включения бокового перемещения.

Внутреннее размещение гидроцилиндров и защищённая прокладка гидравлических линий уменьшают уязвимость рабочего оборудования при работе рядом с препятствиями. Полностью открывающийся капот и съёмная боковая крышка упрощают доступ к обслуживаемым узлам.

Главное преимущество Yanmar J09-D заключается в согласованности всей конструкции. Это не просто уменьшенный экскаватор, которому приходится приспосабливаться к тесной площадке. Ходовая часть, отвал, поворотная платформа и Z-образное рабочее оборудование изначально рассчитаны на работу там, где свободного пространства мало.

Если задача требует пройти через узкий участок, работать вплотную к существующим объектам, копать сбоку без постоянных разворотов, выбирать грунт непосредственно перед машиной и при этом сохранить возможности полноценного дизельного мини-экскаватора, Yanmar J09-D предлагает именно такую специализированную компоновку.
