Мини-экскаватор KUBOTA U-30-5

Назначение и сферы применения

Kubota U-30-5 создан для тех работ, где от мини-экскаватора требуется не просто компактность, а способность быстро выполнять несколько операций, точно реагировать на действия оператора и уверенно работать под нагрузкой. Гидравлическая система NEW-H·M·S позволяет совмещать движения рабочего оборудования и поворот платформы, поэтому машина подходит для циклического копания, погрузки грунта, формирования траншей, работы возле существующих сооружений и других задач, где важны плавность и производительность.

Благодаря сервисной гидролинии U-30-5 может использовать не только стандартный ковш. В каталоге предусмотрена работа с гидромолотом, гидравлическими вилами и другим гидравлическим навесным оборудованием. Двухсторонняя гидравлическая линия 2WAY входит в предусмотренное оснащение сервисного контура, а переключаемая обратная линия позволяет адаптировать движение рабочей жидкости под требования конкретного рабочего органа.

Такой набор возможностей расширяет сферу применения машины. U-30-5 может использоваться при земляных и строительных работах, подготовке оснований, прокладке коммуникаций, демонтаже, благоустройстве, планировке территории и погрузочных операциях. При установке соответствующего рабочего оборудования одна машина способна последовательно выполнять несколько разных задач без необходимости привлекать отдельную специализированную технику.

Особое значение имеет управляемость машины во время движения. Контур прямолинейного хода позволяет одновременно работать передним оборудованием и продолжать перемещение, сохраняя стабильное направление и скорость. Это полезно не только непосредственно на площадке, но и при заезде на грузовую платформу: экскаватор движется предсказуемо и не требует от оператора постоянной коррекции курса из-за параллельной работы гидравлики.

Для U-30-5 предусмотрено и крановое исполнение. В этом режиме электроника автоматически устанавливает частоту вращения двигателя, соответствующую грузоподъёмным операциям, контролирует перегрузку и предупреждает оператора через ЖК-дисплей, звуковой сигнал и сигнальную лампу. Такое исполнение соответствует стандарту JCAS2205-98 Японской ассоциации кранов.

Ключевые преимущества Kubota U-30-5

Одна из главных особенностей модели — сочетание развитой гидравлики и электронной поддержки оператора. Трёхнасосная система NEW-H·M·S построена на независимых насосных контурах и дополнена распределителем с широким диапазоном регулирования и насосом регулируемой производительности. Благодаря этому рабочие движения остаются плавными и быстрыми даже при значительной нагрузке.

U-30-5 способен одновременно выполнять четыре операции: работать ковшом, стрелой и рукоятью и одновременно поворачивать платформу. Для реальной работы это означает более естественный рабочий цикл без необходимости выполнять каждое движение по отдельности. Оператор может совмещать подъём, подтягивание рукояти, работу ковшом и разворот к месту выгрузки, что непосредственно влияет на темп копания и погрузки.

Вторая важная особенность — автоматический холостой ход. Если рычаги управления возвращены в нейтральное положение, через 4 секунды двигатель автоматически снижает обороты до холостого хода. Как только оператор снова начинает работать рычагом, двигатель мгновенно возвращается к прежней рабочей частоте вращения.

По данным производителя, такая система позволяет примерно на 10 % уменьшить расход топлива. Особенно заметна её польза при работах с частыми паузами — например, когда требуется ожидать освобождения рабочей зоны, смены транспорта или выполнения соседней операции. Одновременно снижается уровень шума, поэтому U-30-5 удобнее использовать в городской среде и при работах в ночное время.

Третье важное преимущество — система безопасности и защиты от несанкционированного запуска SS Key. В штатный ключ встроен микрочип с индивидуальной информацией. Экскаватор распознаёт зарегистрированный ключ и только после этого разрешает запуск двигателя. Другой ключ, даже полностью совпадающий по форме, запустить машину не сможет.

При утрате рабочего ключа владелец может зарегистрировать новый при помощи красного регистрационного ключа. После такой регистрации потерянный ключ перестаёт быть пригодным для запуска экскаватора. Для предприятий с парком техники предусмотрены пользовательские ключи, позволяющие одним ключом запускать несколько машин.

Двигатель и производительность

В Kubota U-30-5 используется двигатель нового поколения серии ZEPH. Для производителя силовой агрегат является собственной ключевой компетенцией: Kubota самостоятельно выпускает двигатели, начиная с изготовления основных литых компонентов, и использует накопленный опыт производства малых промышленных дизелей.

Двигатель отвечает требованиям EPA Interim Tier 4 и EU Stage IIIA, а сама машина соответствует нормативам по выбросам отработавших газов и пониженному уровню шума. В конструкции акцент сделан не только на экологических показателях, но и на низком уровне вибрации и акустического воздействия — характеристиках, которые непосредственно влияют на комфорт оператора в течение рабочей смены.

При работе частоту вращения двигателя можно точно подбирать поворотным ручным регулятором. Вместо ступенчатого выбора нескольких фиксированных режимов оператор может увеличивать или уменьшать обороты в соответствии с выполняемой операцией. Это позволяет не держать двигатель на избыточно высокой частоте вращения там, где она не требуется, и в то же время быстро получить необходимую производительность под нагрузкой.

Автоматический предпусковой подогрев облегчает запуск при изменении температуры окружающей среды. Система самостоятельно определяет температуру охлаждающей жидкости и выбирает минимально необходимое время работы свечей накаливания. Оператору не приходится вручную рассчитывать продолжительность предварительного прогрева — электроника подготавливает двигатель с учётом фактических температурных условий.

Система автоматического холостого хода дополняет эту концепцию. Она работает непосредственно в процессе эксплуатации: если гидравлические органы управления не используются, двигатель автоматически снижает обороты, а при возобновлении работы без задержки возвращается в рабочий режим. В результате топливо не расходуется без необходимости на поддержание высоких оборотов во время технологических пауз.

Гидравлика и рабочее оборудование

Трёхнасосная система NEW-H·M·S

Гидравлическая система NEW-H·M·S — одна из основных технических особенностей Kubota U-30-5. Она построена на трёх насосах с независимыми контурами рабочих функций. В сочетании с регулируемым насосом и распределителем с широким диапазоном управления такая архитектура позволяет эффективнее распределять поток рабочей жидкости между исполнительными механизмами.

При копании гидравлическая мощность концентрируется на переднем рабочем оборудовании. Это обеспечивает необходимое усилие при разработке грунта и позволяет машине сохранять производительность под нагрузкой.

Главное преимущество системы проявляется во время совмещённых движений. Оператор может одновременно работать ковшом, изменять положение стрелы, перемещать рукоять и поворачивать платформу. Машина не требует искусственно разбивать обычный рабочий цикл на отдельные последовательные действия.

Контур прямолинейного хода

При одновременном движении экскаватора и работе передним оборудованием нагрузка на гидравлическую систему постоянно меняется. Для сохранения предсказуемой траектории U-30-5 использует контур прямолинейного хода.

Он поддерживает стабильность направления и скорости даже тогда, когда часть гидравлической мощности одновременно используется стрелой, рукоятью или другим исполнительным механизмом. Для оператора это означает более точное движение без заметного увода машины в сторону.

Такая система особенно удобна при перемещении по площадке с одновременной корректировкой рабочего оборудования и при погрузке экскаватора на транспорт. Стабильное прямолинейное движение облегчает плавный заезд на платформу и съезд с неё.

Сервисная гидролиния для навесного оборудования

Kubota U-30-5 рассчитан на использование различного гидравлического навесного оборудования. В каталоге прямо указаны гидромолот и гидравлические вилы, а также предусмотрен сервисный гидропорт для других рабочих органов.

Двухсторонний контур 2WAY позволяет подавать рабочую гидравлическую жидкость в обоих направлениях, что необходимо для оборудования с двухсторонним действием. Дополнительно предусмотрена возможность переключения сервисной линии между схемами 1WAY и 2WAY.

Обратную линию также можно перенастраивать. В обычной двухпоточной схеме рабочая жидкость проходит через стандартный гидравлический контур, а в однопоточном режиме может возвращаться непосредственно в гидробак, минуя распределитель. Это позволяет лучше согласовать гидросистему экскаватора с требованиями определённого навесного оборудования.

Ограничение втягивания рукояти при работе с гидромолотом

Для машин с сервисным гидропортом предусмотрено двухрежимное ограничение максимального втягивания рукояти. Оператор может выбрать режим стандартного ковша или режим гидромолота.

При работе с гидромолотом система ограничивает крайнее положение рукояти, помогая предотвратить повреждение гидроцилиндра стрелы. Максимальную точку втягивания можно дополнительно настроить под конкретное навесное оборудование.

Переключатель расположен рядом с рабочим местом оператора. Поэтому после замены ковша на гидромолот настройку можно изменить непосредственно на площадке, не прибегая к сложной переналадке машины.

Защита гидравлических узлов

Передние гидравлические шланги проложены внутри конструкции, где они лучше защищены от случайного контакта с грунтом, строительным мусором и окружающими объектами.

Цилиндр стрелы дополнительно закрыт профилированным защитным кожухом. Такая защита особенно полезна при работе со строительными отходами и другими материалами, способными повредить шток или корпус цилиндра.

Шланги гидропривода отвала выполнены разъёмными. Если повреждён отдельный участок, его проще заменить, не меняя всю магистраль целиком.

Для очистки рабочей гидравлической жидкости используется фильтр со стекловолоконным фильтрующим материалом. Производитель подчёркивает его высокую способность задерживать пыль и загрязнения, устойчивость формы и меньшую склонность к деформации и повреждениям.

Удобство и безопасность оператора

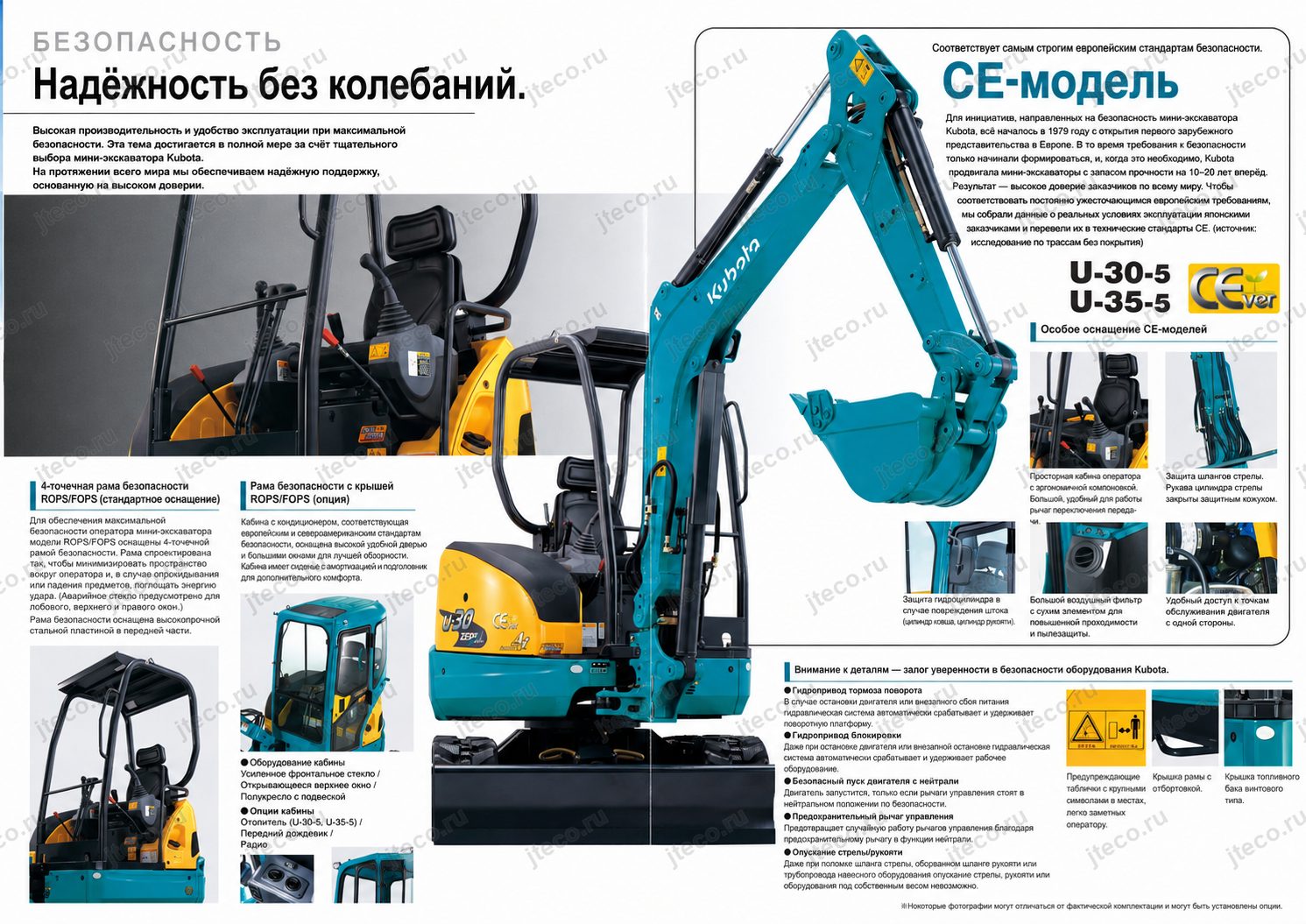

Защитный навес ROPS/FOPS

В исполнении с открытым рабочим местом Kubota U-30-5 оснащается четырёхстоечным защитным навесом ROPS/FOPS мирового стандарта.

ROPS предназначена для защиты оператора при опрокидывании машины. Для эффективной работы этой системы необходимо использовать ремень безопасности, который входит в стандартное оснащение.

FOPS защищает рабочее место от падающих сверху предметов, включая камни и другие материалы, которые могут оказаться в зоне работы экскаватора.

Передние стойки разнесены достаточно широко, чтобы меньше перекрывать обзор. Само рабочее место выполнено просторным, а стойки могут использоваться как поручни при посадке и высадке.

Закрытая кабина

Для U-30-5 предусмотрено исполнение с закрытой кабиной и интегрированной конструкцией ROPS/FOPS, соответствующей европейским и североамериканским требованиям безопасности.

Кабина оснащается усиленным передним стеклом, открывающимся передним окном, салонным освещением и ремнём безопасности. Напольное покрытие рассчитано на снижение утомляемости оператора во время продолжительной работы.

Для Kubota U-30-5 также предусмотрен кондиционер. Это особенно важно для закрытой кабины при длительной эксплуатации машины в тёплую погоду.

В исполнении CE применяется регулируемое подвесное сиденье. Его подвеска настраивается в зависимости от массы оператора, а автоматический инерционный ремень безопасности облегчает повседневное использование.

В кабине также предусмотрен дефростер, препятствующий запотеванию и обмерзанию стекла. Хорошая видимость сохраняется в холодную и влажную погоду, когда обычное стекло быстро покрывается конденсатом.

Боковое зеркало помогает контролировать пространство позади машины; в кабинном исполнении оно устанавливается стандартно.

ЖК-дисплей с самодиагностикой

Перед оператором расположен жидкокристаллический монитор, на который выводится основная эксплуатационная информация. На дисплее можно контролировать:

• количество моточасов
• уровень топлива
• температуру охлаждающей жидкости
• частоту вращения двигателя
• предупреждение о необходимости заправки
• регистрацию ключей SS Key
• настройки ограничения втягивания рукояти

другие параметры машины.

Система самодиагностики облегчает контроль состояния экскаватора и позволяет оператору получать необходимые предупреждения непосредственно на рабочем месте.

При использовании кранового режима этот же монитор становится частью системы безопасности грузоподъёмных операций и выводит информацию о перегрузке.

Переключаемая схема управления

U-30-5 позволяет адаптировать органы управления под привычки оператора. Предусмотрено переключение между четырьмя схемами.

В перечне оснащения указаны схемы Kubota, Hitachi/Komatsu, Mitsubishi и Kobelco. Это особенно удобно для организаций, где машинисты работают на технике разных производителей: специалисту проще перейти на Kubota, сохранив привычную логику движений рычагов.

Дополнительное питание

На машине предусмотрена электрическая розетка 12 В автомобильного типа. Она может использоваться для подключения совместимого дополнительного оборудования и электрических устройств.

Многоуровневая система безопасности

Безопасность Kubota U-30-5 не ограничивается каркасом ROPS/FOPS. В машине предусмотрен ряд систем, действующих автоматически и не требующих постоянных дополнительных действий от оператора.

Предохранительный рычаг и нейтральный запуск

Блокировка предохранительного рычага исключает случайное включение рабочего оборудования, поворота платформы или движения машины. Пока рычаг не находится в заблокированном положении, двигатель не запускается.

Это уменьшает вероятность непреднамеренного движения экскаватора непосредственно при запуске.

Автоматический тормоз поворота

После остановки двигателя тормоз автоматически воздействует на гидромотор механизма поворота платформы. Поэтому для фиксации поворотной части при транспортировке не требуется отдельный стопорный палец.

Автоматический тормоз хода

Во время стоянки тормоз автоматически воздействует на гидромоторы хода, помогая удерживать машину в неподвижном состоянии.

Система предотвращения опускания стрелы

Фирменная система Kubota препятствует самопроизвольному опусканию стрелы и удерживает её в заданном положении.

Гидроаккумулятор

В исполнении CE предусмотрен гидроаккумулятор. Даже если двигатель внезапно остановился, примерно в течение 30 секунд остаётся возможность опустить рабочее оборудование.

Это важная функция при нештатной остановке: рабочий орган можно перевести в безопасное положение, не оставляя его поднятым.

Защита оператора от разрыва гидролинии

В исполнении CE передние гидравлические шланги закрыты защитным кожухом. При повреждении шланга он препятствует попаданию находящегося под давлением гидравлического масла непосредственно на оператора.

Видимость машины

Светоотражающие наклейки повышают заметность U-30-5 в тёмное время суток. На машине также предусмотрена передняя рабочая фара.

Наглядные предупреждающие пиктограммы обращают внимание оператора и находящихся рядом людей на потенциально опасные зоны и правильный порядок работы.

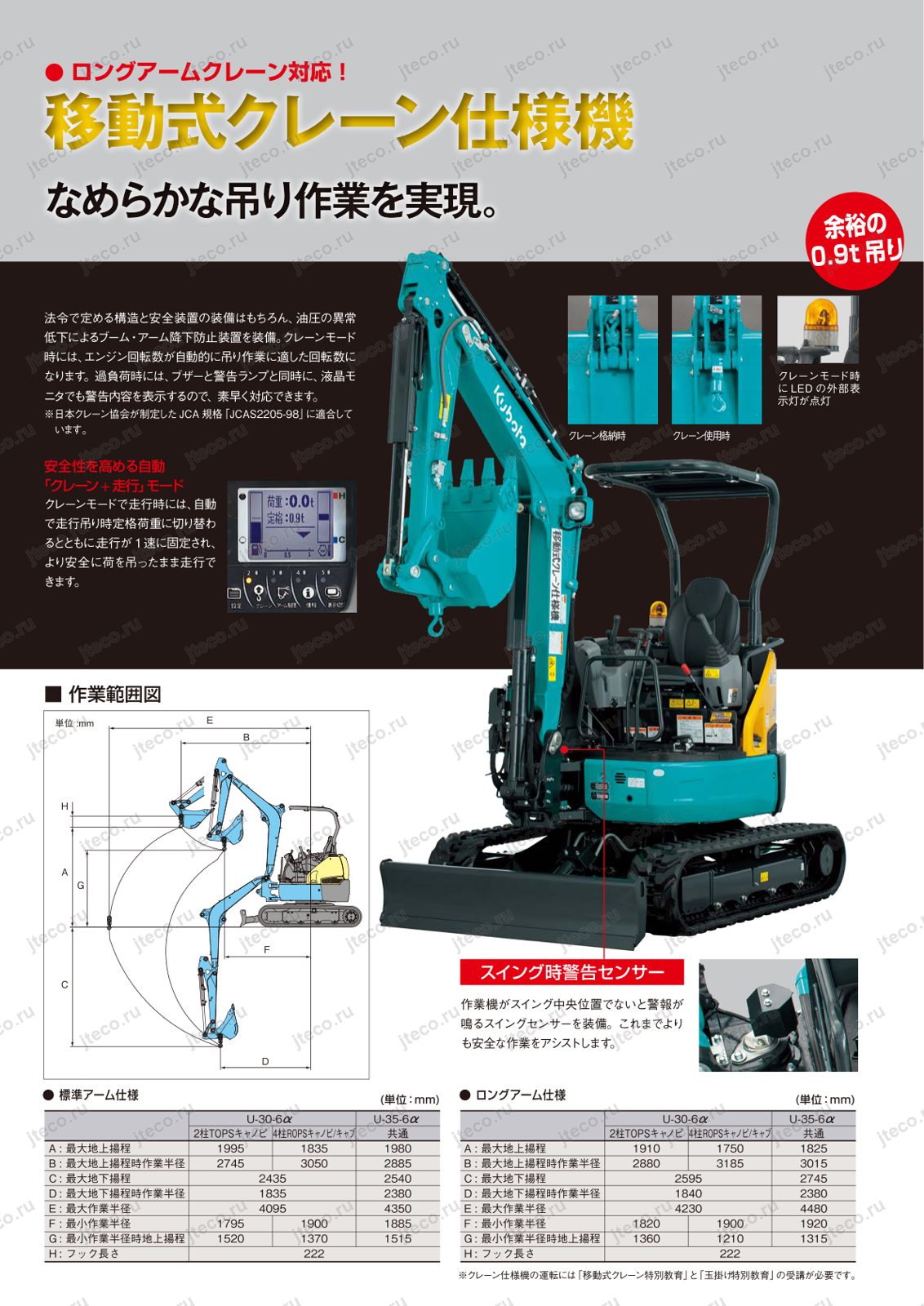

Крановое исполнение

Отдельно заслуживает внимания возможность использования Kubota U-30-5 в крановом исполнении.

После включения соответствующего режима двигатель автоматически устанавливает частоту вращения, оптимизированную для грузоподъёмных работ. Система контролирует нагрузку, а при перегрузке предупреждение выводится на ЖК-монитор. Дополнительно включаются звуковой зуммер и сигнальная лампа.

При активном крановом режиме снаружи машины загорается светодиодный индикатор, информирующий окружающих о характере выполняемых работ. Конструкцией также предусмотрено место для фиксации и хранения крюка.

Исполнение соответствует стандарту JCAS2205-98 Японской ассоциации кранов.

Для стационарных грузоподъёмных операций номинальная грузоподъёмность определяется для твёрдой горизонтальной площадки и не превышает 78 % опрокидывающей нагрузки. Коэффициент устойчивости вперёд соответствует требованиям, применяемым к мобильным кранам, и составляет не менее 1,15.

Фактическая допустимая масса поднимаемого объекта должна определяться с учётом массы крюка и строповочных канатов: их массу необходимо вычитать из указанной номинальной грузоподъёмности.

Режим «Кран + движение»

Для перемещения с подвешенным грузом предусмотрен специальный режим «Кран + движение».

После его включения система переходит на номинальную грузоподъёмность, установленную именно для движения с грузом, а ходовая скорость фиксируется на первой передаче. Это снижает вероятность того, что оператор случайно перейдёт на повышенную скорость во время транспортировки подвешенного объекта.

По требованиям производителя при таком перемещении нижняя точка груза должна находиться на высоте не более 0,3 м над поверхностью земли.

Таким образом, крановая функция U-30-5 — это не просто наличие крюка, а комплексный режим с изменением параметров работы двигателя, ограничением скорости, контролем нагрузки и визуально-звуковой системой предупреждения.

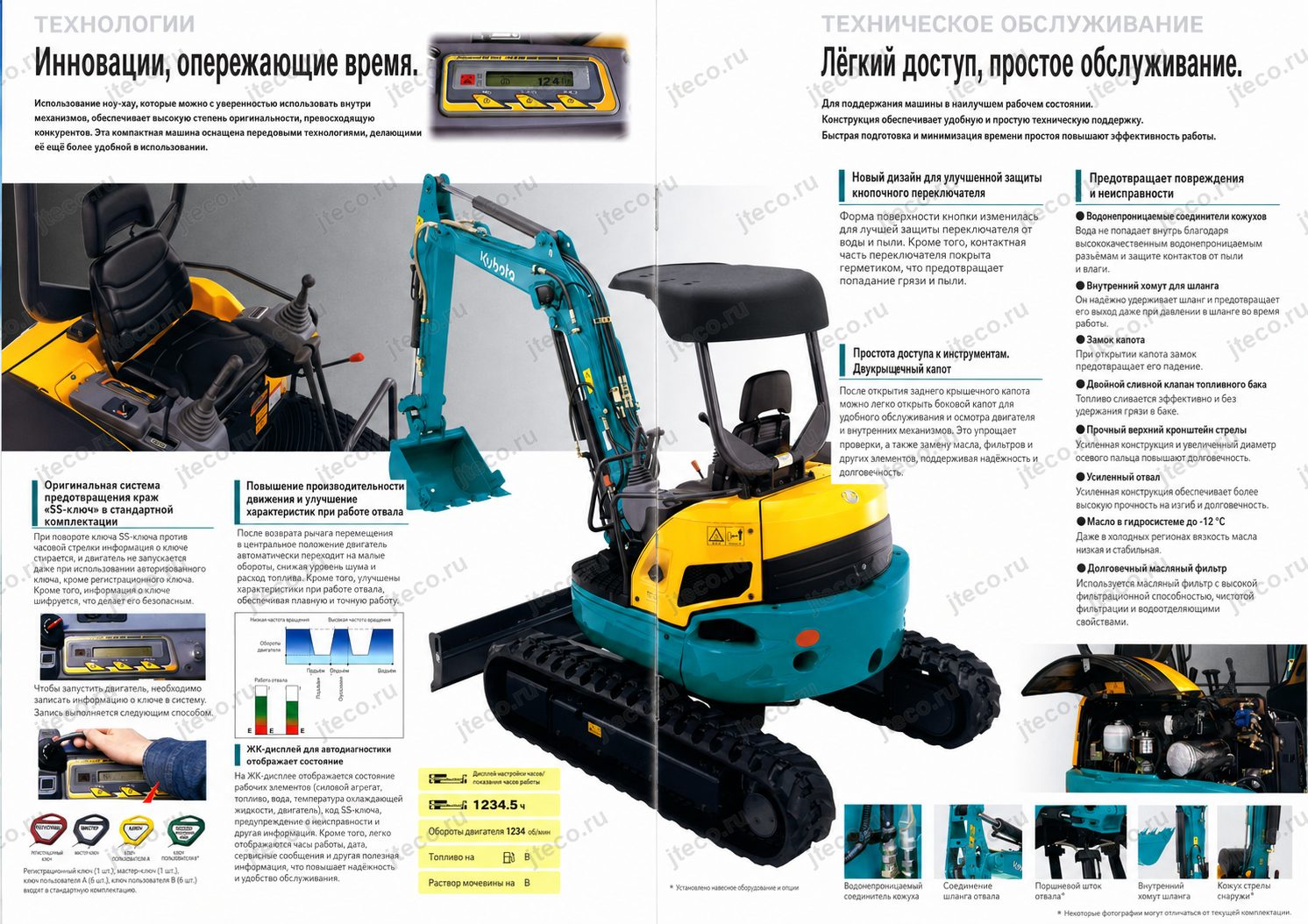

Надёжность и обслуживание

Металлический капот

В серии ZEPH изменена конструкция корпуса. Kubota U-30-5 получил более выразительный и прочный внешний облик, а капот изготовлен из листового металла.

Практическое преимущество такого решения особенно заметно при эксплуатации строительной техники. Если металлическая панель получила царапину или вмятину, её можно восстановить традиционными методами — рихтовкой и окраской. Это помогает уменьшить расходы на восстановление кузовных элементов после неизбежных повреждений на рабочей площадке.

Двойной открывающийся капот

Задняя и правая боковая секции капота широко открываются без инструмента. Благодаря этому оператор или механик быстро получает доступ к узлам, требующим регулярной проверки.

Через открывающиеся панели можно выполнять ежедневный контроль двигателя, обслуживание моторного отсека и проверку топливной системы.

Точки проверки и обслуживания гидравлической системы сосредоточены с правой стороны машины. Вместо обхода экскаватора для выполнения нескольких операций основные процедуры можно провести из одной сервисной зоны.

Если требуется более серьёзный ремонт, правый, левый и задний элементы капота можно снять за несколько минут. Это открывает доступ к внутренним узлам и уменьшает объём разборки, необходимой для обслуживания.

Влагозащищённая электрика

В электрической системе используются разъёмы с защитными крышками и высоким уровнем влагозащиты. Для строительной машины, которая регулярно работает в пыли, грязи и под воздействием влаги, это важно для стабильности электрических соединений.

Защищённая прокладка шлангов

Передние гидравлические магистрали проложены внутри конструкции, что уменьшает вероятность случайного зацепления или механического повреждения.

Цилиндр стрелы защищён специальным профилированным кожухом, а привод отвала использует разъёмные шланги, упрощающие локальный ремонт повреждённого участка.

Грязеотводящая X-образная рама

Верхняя часть X-образной рамы спроектирована таким образом, чтобы грунт и грязь, переносимые гусеницами, меньше задерживались на ходовой части.

Это уменьшает накопление налипшего грунта и облегчает очистку после работы. Особенно заметна польза такой конструкции на влажной площадке, где грунт быстро набивается между элементами ходовой части.

Фильтрация гидравлического масла

Для очистки рабочей жидкости гидросистемы применяется фильтрующий элемент из стекловолокна. Такой материал отличается высокой способностью улавливать загрязнения и пыль, устойчивостью формы и небольшой склонностью к деформации.

Для владельца это означает дополнительную защиту гидравлических компонентов от загрязнений, которые особенно нежелательны в системе с точными гидрораспределителями и регулируемыми насосами.

Габариты и манёвренность

Kubota U-30-5 относится к классу мини-экскаваторов и рассчитан на работу там, где важны компактность, точное позиционирование и возможность выполнять несколько движений одновременно.

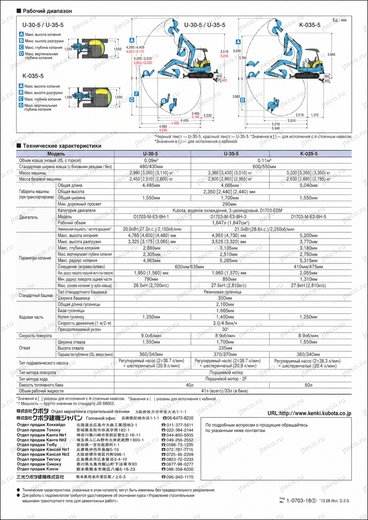

В оригинальной брошюре для U-30-5 приведена отдельная схема рабочего диапазона с параметрами копания, выгрузки, вертикального копания, радиусами поворота и смещением рабочего оборудования. Все размеры на заводской схеме указаны в миллиметрах.

При этом главное преимущество машины в ограниченном пространстве определяется не только её внешними размерами. Контур прямолинейного хода помогает предсказуемо перемещаться при одновременной работе оборудования, а плавная многопоточная гидравлика облегчает точное позиционирование ковша.

Для серии также предусмотрено узкогабаритное исполнение с уменьшением ширины ходовой части до 1 550 мм. Такое решение предназначено для объектов с ограниченными проездами. При выборе конкретной машины наличие этого исполнения необходимо учитывать отдельно от базовой конфигурации.

В перечне оснащения также присутствуют резиновые и стальные гусеницы. Это позволяет подбирать тип ходовой части под условия эксплуатации: конкретная комплектация определяется исполнением машины.

Рабочее оборудование и дополнительные возможности

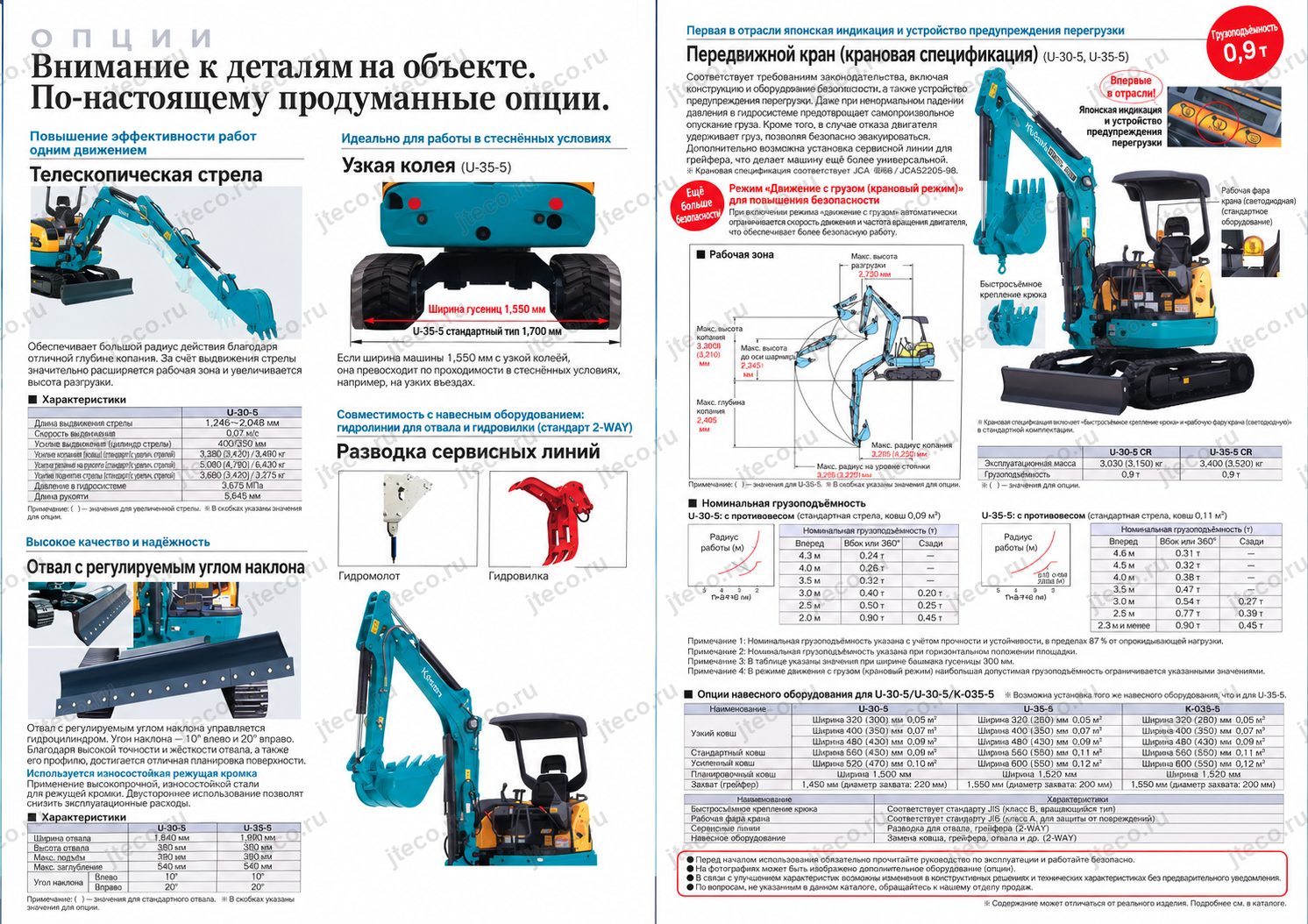

Каталог ZEPH предусматривает широкий набор рабочего оборудования и конфигураций, позволяющих адаптировать U-30-5 к характеру выполняемых задач.

Для землеройных операций предусмотрены стандартный, узкие и широкие ковши. При необходимости расширения рабочего диапазона в перечне оборудования присутствует удлинённая рукоять.

Отдельно указана телескопическая рукоять. Её назначение не ограничивается увеличением глубины копания: выдвижение рабочего оборудования расширяет диапазон при формировании откосов и помогает работать в углах и удалённых точках.

Для планировочных операций предусмотрен поворотно-наклонный отвал. Его наклон составляет до 10° вверх или вниз, а поворот — до 20° влево или вправо. Все движения выполняются гидравлически.

Увеличенная ширина такого отвала рассчитана так, чтобы даже в повёрнутом положении рабочая кромка перекрывала ширину гусеничного хода. Благодаря этому при планировке не остаётся необработанной полосы рядом с траекторией движения машины.

Режущая кромка отвала выполнена двусторонней и износостойкой. После износа одной рабочей стороны её можно перевернуть и продолжить эксплуатацию другой стороной. Такая конструкция увеличивает срок использования детали до её окончательной замены.

Важно учитывать, что перечисленные варианты рабочего оборудования и специальные исполнения относятся к возможностям, представленным производителем в каталоге, и конкретное оснащение конкретного U-30-5 зависит от его комплектации.

Противоугонная система SS Key

Для техники, которая остаётся на строительной площадке вне постоянного контроля, защита от несанкционированного запуска имеет практическое значение. Поэтому оригинальная система SS Key входит в стандартное оснащение.

В чёрный рабочий ключ встроен микрочип. Перед запуском система проверяет сохранённую в нём индивидуальную информацию. Только зарегистрированный ключ разрешает запуск двигателя.

Совпадения механической формы недостаточно: посторонний ключ не сможет запустить машину.

В комплекте предусмотрены разные типы ключей:

• красный — регистрационный
• чёрный — индивидуальный ключ запуска
• жёлтый — пользовательский

зелёный — пользовательский.

Если чёрный ключ потерян, новый ключ можно зарегистрировать с помощью красного регистрационного. После этого потерянный ключ перестаёт приниматься системой.

Для компаний с несколькими машинами предусмотрен ещё один удобный сценарий: пользовательский ключ можно использовать для запуска нескольких зарегистрированных единиц техники. Это упрощает управление парком без отказа от электронной идентификации.

Для кого подходит Kubota U-30-5

Kubota U-30-5 особенно интересен владельцам, которым от мини-экскаватора требуется универсальность, а не выполнение одной узкой операции.

Для строительной организации преимуществом станет способность машины работать с ковшами, гидромолотом, гидравлическими вилами и другим оборудованием через сервисную гидролинию. Это позволяет использовать один экскаватор на разных этапах работы.

Для подрядчика, работающего в городской застройке, важны автоматический холостой ход, сниженный уровень шума двигателя и компактный формат машины. Система автоматически уменьшает обороты через 4 секунды после прекращения работы органами управления, снижая лишний расход топлива и акустическую нагрузку.

Для компаний с несколькими операторами полезна возможность менять схему управления. Машинист, привыкший к логике Kubota, Hitachi/Komatsu, Mitsubishi или Kobelco, может выбрать знакомый вариант.

Для владельца, который самостоятельно следит за техническим состоянием машины, существенными плюсами становятся широко открывающиеся без инструмента капоты, концентрация точек обслуживания гидравлики с одной стороны, ремонтопригодные металлические панели и возможность быстро снять кузовные элементы при серьёзном ремонте.

Для работ с частой сменой навесного оборудования предусмотрены переключаемый сервисный контур и настройка ограничения втягивания рукояти. При переходе с ковша на гидромолот машину можно быстро перенастроить непосредственно на объекте.

Для эксплуатации в условиях, где наряду с копанием требуются грузоподъёмные операции, предусмотрено крановое исполнение с автоматическим выбором оборотов, контролем перегрузки и отдельным режимом движения с подвешенным грузом.

Наконец, для организаций, где техника остаётся на объекте после окончания смены, дополнительным преимуществом становится штатная противоугонная система SS Key с электронной идентификацией ключа.
