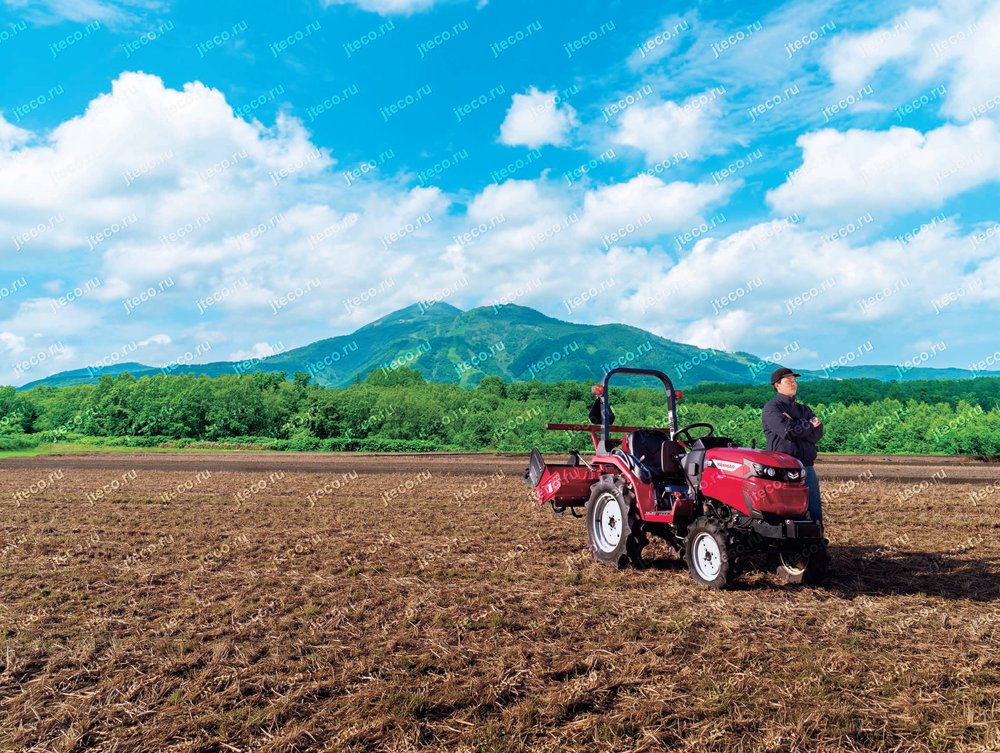

Трактор YANMAR NK19

Назначение и сферы применения

Основная рабочая специализация Yanmar NK19 — обработка почвы и операции с задним навесным оборудованием. По материалам производителя для модели предусмотрена работа с оригинальной роторной фрезой, оборудованием для формирования гряд, мульчирования и кошения.

Трактор подходит для участков, где приходится регулярно выполнять несколько разных операций: обрабатывать почву, разворачиваться на коротких разворотных полосах, корректировать глубину обработки, перемещать почву возле края гряды и работать на поверхности с поперечным уклоном.

Среди совместимых орудий, указанных производителем:

• BM11J-NK + 7TU101-02000 — оборудование для мульчирования плоских высоких гряд
• BM11J-NK + 7TU101-06000 — оборудование для мульчирования небольших гряд
• BM12FJ-NK — оборудование для кошения травы

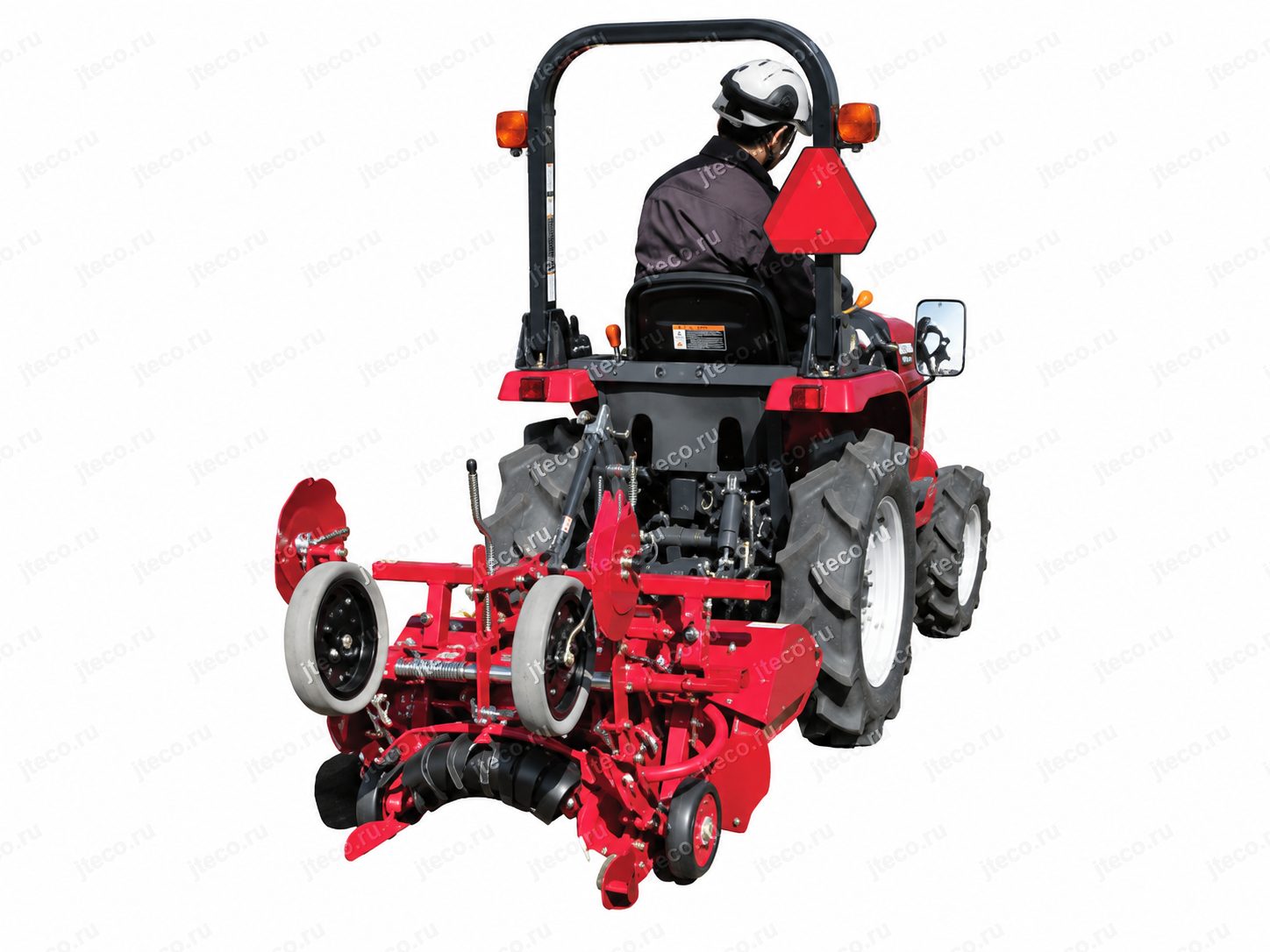

• BS095CZMK(T), NK — роторная фреза со встроенным гребнеобразователем для формирования небольших гряд
• BS140CHK, NK — роторная фреза со встроенным гребнеобразователем для формирования плоских высоких гряд

BS142CHKN, NK — специальное исполнение для региона Авадзи.

Такой набор оборудования показывает практическую направленность NK19: трактор рассчитан на растениеводческие хозяйства, где важна качественная предпосевная и междурядная подготовка почвы, создание гряд заданного профиля и возможность выполнять несколько технологических операций одной базовой машиной.

Особенно полезны предусмотренные производителем функции при работе на участках сложной формы. Реверсивный рычаг облегчает многократные переходы между движением вперёд и назад, а ускоренный поворот передних колёс позволяет уменьшить радиус разворота и одновременно снизить повреждение поверхности поля.

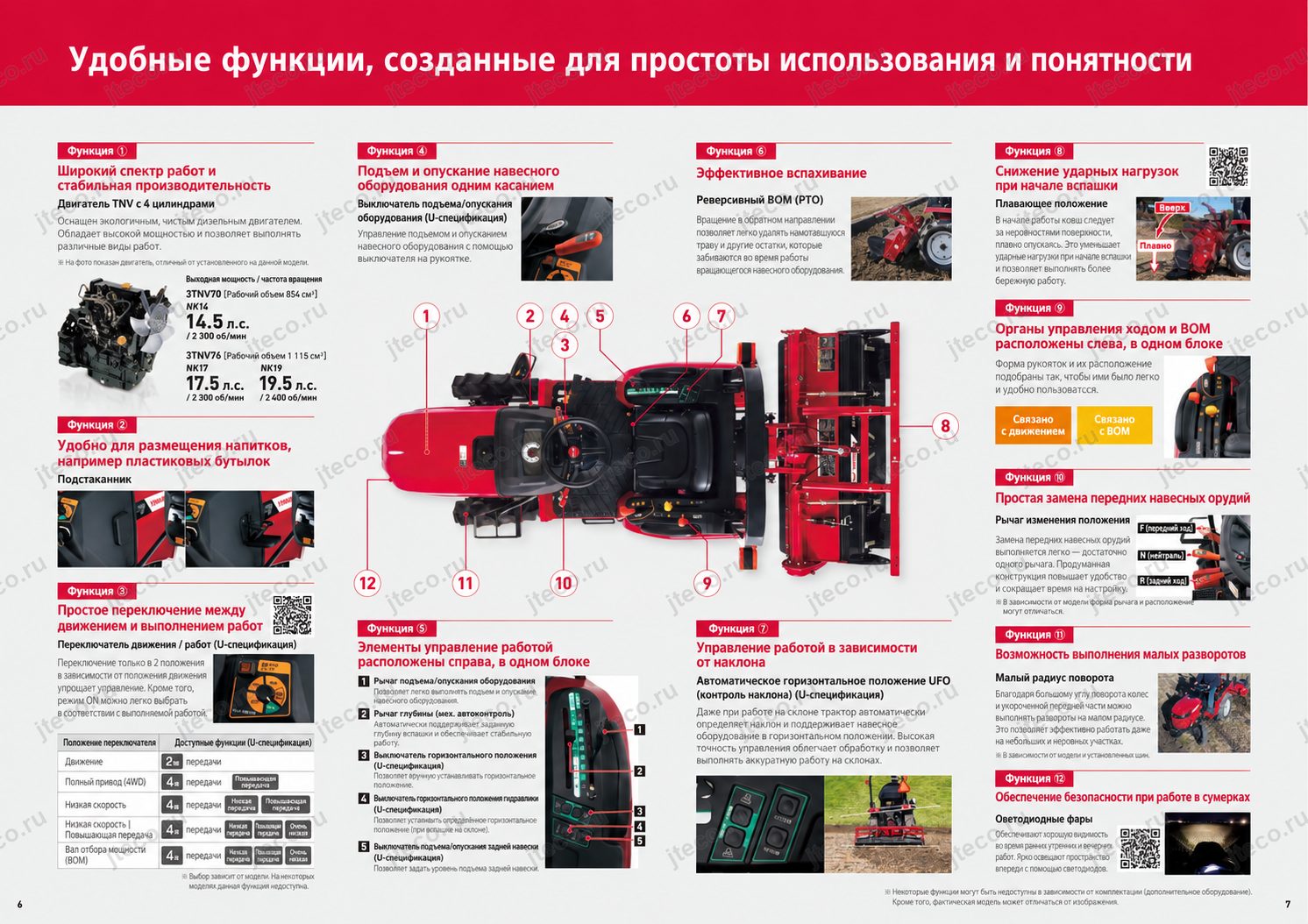

Ключевые преимущества Yanmar NK19

Мощность 19,5 л.с. и дизельный двигатель TNV

NK19 является наиболее мощной моделью из указанной в брошюре линейки NK14, NK17 и NK19. Номинальная мощность NK19 составляет 19,5 л.с. Производитель подчёркивает хорошую тяговитость двигателя TNV и способность уверенно развивать мощность при выполнении различных операций.

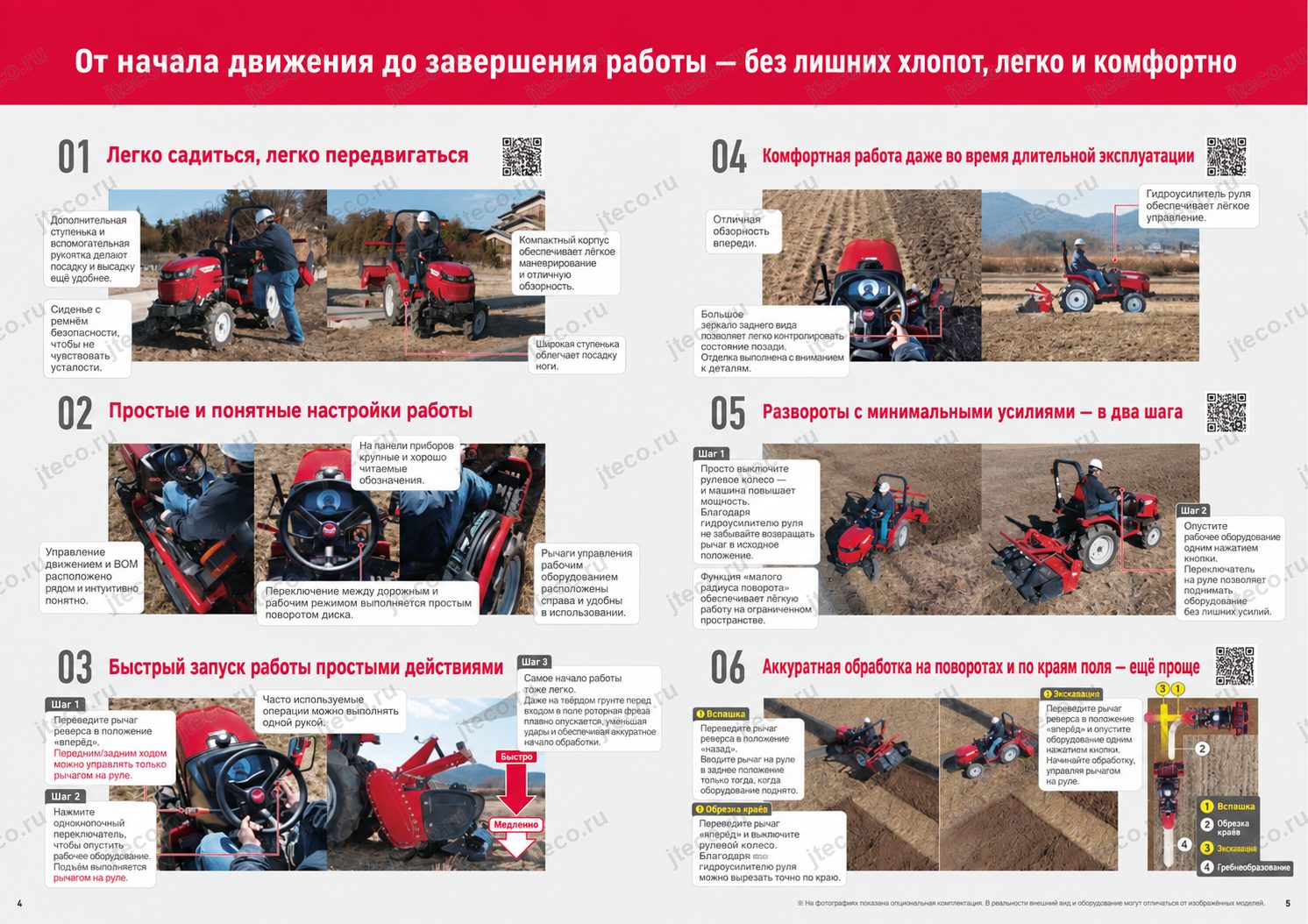

Управление рабочим оборудованием с места оператора

Значительная часть функций NK19 направлена на то, чтобы оператор реже отвлекался на механические регулировки. Подъём и опускание оборудования, настройка глубины, регулировка поперечного положения и выбор автоматических режимов выполняются непосредственно с рабочего места.

В комплектации U справа от рулевого колеса предусмотрен отдельный переключатель подъёма и опускания навесного оборудования: рабочий агрегат можно поднять или опустить одним движением.

Поддержание заданной глубины обработки

Система Meca Auto позволяет установить требуемую глубину и поддерживать её во время работы. На практике это особенно важно при фрезеровании и подготовке гряд: оператору не приходится постоянно вручную корректировать положение рабочего оборудования при небольших изменениях поверхности участка.

Автоматический контроль наклона UFO

В исполнении U применяется автоматическая система UFO, управляющая поперечным положением рабочего оборудования.

Если трактор наклоняется относительно горизонта, система может автоматически удерживать орудие горизонтально. Благодаря этому рабочая ширина обрабатывается более равномерно даже тогда, когда сам трактор движется с поперечным наклоном.

Предусмотрен и отдельный режим работы на склоне: положение оборудования автоматически согласуется с уклоном поверхности. Кроме автоматических режимов, оператор может установить рабочее оборудование под требуемым произвольным углом.

Реверсивный ВОМ

Вал отбора мощности поддерживает работу в обратном направлении. При использовании роторной фрезы обратное вращение ножей позволяет перемещать почву, скопившуюся возле края гряды или межи, не покидая место оператора.

Это не просто дополнительный режим вращения ВОМ, а практический инструмент для обработки краевых зон участка, где обычного прохода фрезой может быть недостаточно.

Плавное начало обработки

Система амортизированного опускания роторной фрезы работает в два этапа. Сначала орудие быстро приближается к поверхности, а непосредственно перед касанием грунта скорость опускания уменьшается.

Такое управление снижает ударную нагрузку в момент входа оборудования в почву и помогает получать более ровную обработанную поверхность без выраженной неровности в начале прохода.

Малый радиус разворота

При активации предусмотренного режима передние колёса во время поворота вращаются примерно в два раза быстрее задних. Это облегчает разворот трактора и помогает снизить повреждение поверхности поля.

Функция работает на 1-й или 2-й ступени дополнительной коробки передач, поэтому её применение привязано к рабочим режимам движения, для которых она предусмотрена производителем.

Двигатель и производительность

Yanmar NK19 оснащён дизельным двигателем TNV. Производитель характеризует его как экологичный силовой агрегат, соответствующий действующим нормам по выбросам.

Для сельскохозяйственного трактора важна не только максимальная мощность, но и способность двигателя устойчиво работать под переменной нагрузкой. При заглублении фрезы, изменении плотности грунта или выполнении других тяжёлых операций сопротивление постоянно меняется. В материалах Yanmar отдельно подчёркивается хорошая тяговитость двигателя и уверенное развитие мощности при различных видах работ.

Мощность NK19 составляет 19,5 л.с. В представленной серии это выше, чем у NK14 мощностью 14,5 л.с. и NK17 мощностью 17,5 л.с. При этом сама концепция модели остаётся ориентированной на компактный трактор для точных сельскохозяйственных операций и работы с навесными орудиями.

Для операций, требующих постоянного изменения направления движения, предусмотрен отдельный реверсивный рычаг с тремя положениями:

• вперёд
• нейтраль

назад.

Переключение выполняется одним рычагом, что удобно, например, на разворотных полосах и при маневрировании возле границы обрабатываемого участка. Производитель отдельно указывает, что при изменении направления движения необходимо пользоваться сцеплением.

В исполнении U предусмотрен переключатель «движение / работа». В транспортном режиме используется привод 2WD. При переходе в режим обработки почвы трактор автоматически включает набор функций, необходимых для работы. Часто применяемые сочетания настроек можно выбирать поворотом одного переключателя.

Такое решение уменьшает количество отдельных действий перед началом рабочего прохода: оператор выбирает требуемый режим, а машина переводит связанные системы в соответствующее рабочее состояние.

Гидравлика и рабочее оборудование

В предоставленных материалах производитель не указывает производительность гидравлического насоса, расход рабочей жидкости или давление в гидросистеме, поэтому для Yanmar NK19 корректнее оценивать возможности управления навесным оборудованием по описанным функциям регулировки.

Основные органы управления рабочим оборудованием собраны справа от оператора. Такая компоновка позволяет последовательно выполнять основные настройки одной рабочей зоной, не разыскивая часто используемые рычаги по всей панели.

Подъём и опускание рабочего оборудования

Основной рычаг позволяет изменять вертикальное положение установленного агрегата.

В комплектации U дополнительно предусмотрен переключатель справа от рулевого колеса, с помощью которого оборудование можно поднять или опустить одним движением.

Это удобно на разворотах, при переезде через необрабатываемую зону или в ситуации, когда рабочий агрегат необходимо быстро вывести из почвы.

Регулировка глубины Meca Auto

Отдельный рычаг системы Meca Auto используется для задания глубины обработки. После настройки система помогает удерживать установленное значение.

Постоянная глубина особенно важна при подготовке посевного слоя и работе роторной фрезой: слишком глубокая обработка увеличивает сопротивление, а недостаточная глубина может ухудшить качество подготовки почвы. Автоматическое поддержание заданного положения упрощает получение более однородного результата на всём проходе.

Ручная регулировка поперечного наклона

На тракторе в исполнении U имеется ручное горизонтальное регулирование рабочего оборудования. Оператор может самостоятельно изменить его поперечный угол относительно трактора.

Это дополняет автоматическую систему UFO и позволяет выбирать положение орудия исходя из конкретной технологической задачи.

Режимы «горизонтально» и «склон»

Переключатель режима горизонтального положения в исполнении U предусматривает два принципа управления.

В режиме «горизонтально» рабочее оборудование сохраняет постоянный угол относительно поверхности, в том числе может поддерживаться строго горизонтальное положение.

В режиме «склон» положение агрегата изменяется с учётом уклона поверхности.

Такое управление полезно там, где рельеф не позволяет работать с одним фиксированным положением орудия на всём участке.

Автоматический подъём при движении назад

Ещё одна функция комплектации U — автоматический подъём рабочего оборудования при включении заднего хода.

Оператор может включать или отключать этот режим. При активированной функции уменьшается количество повторяющихся действий на участках, где приходится регулярно завершать проход, сдавать назад и выходить на следующую рабочую линию.

Реверсивный ВОМ

Yanmar NK19 поддерживает обратное вращение ВОМ. При работе с роторной фрезой это позволяет изменить направление вращения ножей и подтянуть либо переместить почву, которая осталась возле края гряды или межи.

Для пользователя это означает возможность выполнить дополнительную операцию непосредственно с места оператора, без необходимости останавливать трактор и вручную перемещать грунт.

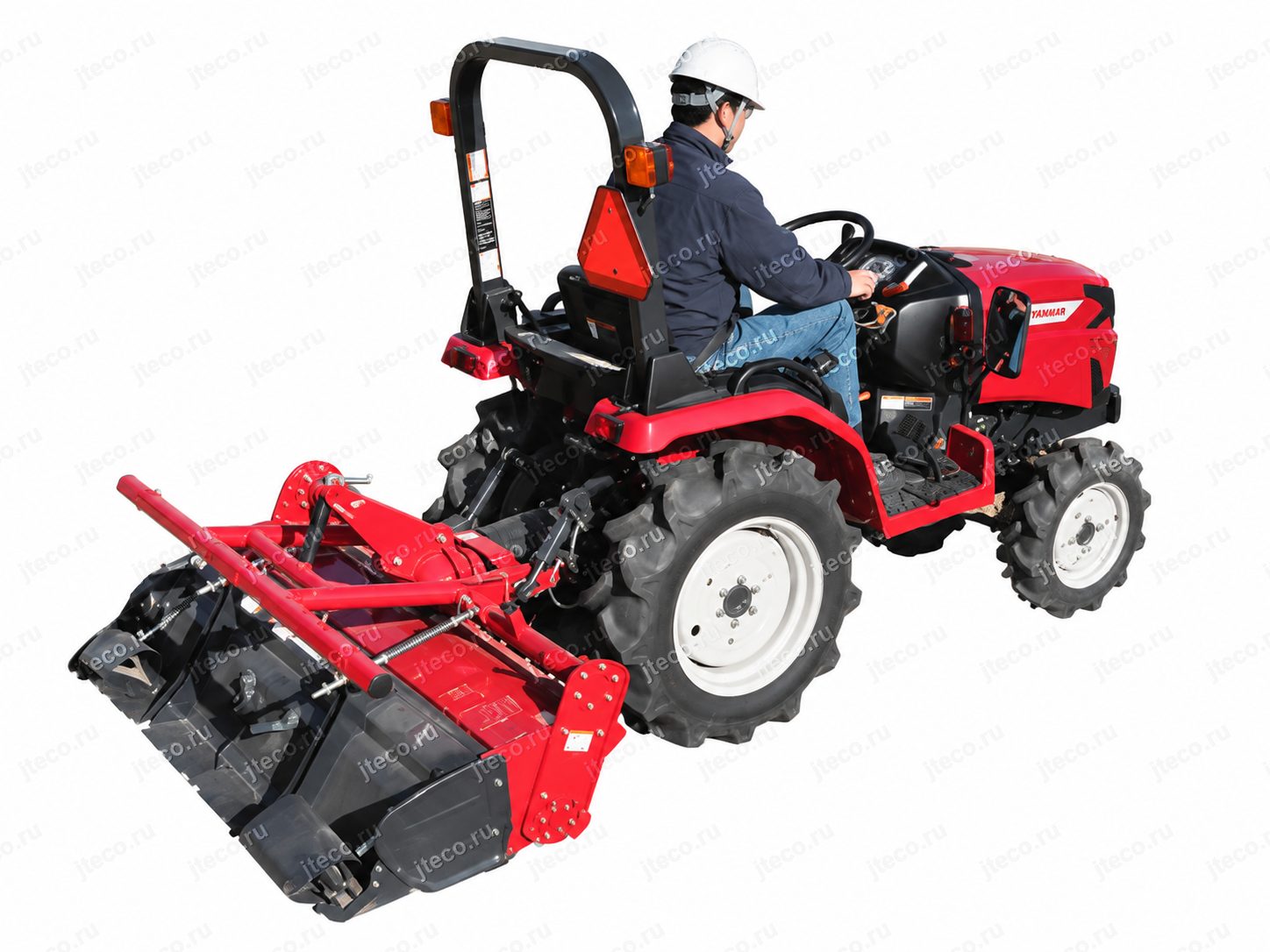

Роторная фреза и специализированное рабочее оборудование

Оригинальная роторная фреза Yanmar дополнена несколькими решениями, упрощающими реальную эксплуатацию.

Защита от наматывания растительных остатков

Антинаматывающее устройство уменьшает вероятность наматывания соломы и травы на рабочие элементы. Если растительные остатки всё же накопились, конструкция предусматривает возможность их относительно простого удаления.

Для участков после уборки культур или для земли с большим количеством травы это важное практическое преимущество: меньше времени тратится на очистку рабочих органов.

Быстродействующий фиксатор задней крышки

Заднюю крышку роторной фрезы можно зафиксировать в максимально поднятом положении.

Это облегчает доступ к ножам при осмотре и замене. Вместо необходимости удерживать крышку во время обслуживания она фиксируется в удобном сервисном положении.

Съёмный треугольный элемент исполнения E

Для исполнения E предусмотрен съёмный треугольный вырез. Он легко устанавливается и снимается, а при монтаже гребнеобразователя удаляется.

Таким образом, конструкция фрезы предусматривает адаптацию под специализированное оборудование для формирования гряд.

Удлинённая задняя крышка

Удлинённая задняя крышка применяется, в частности, когда требуется уменьшить перепад высоты между соседними обработанными полосами.

Для подготовки участка это означает более аккуратное сопряжение соседних проходов и более ровную поверхность после обработки.

Увеличение рабочей ширины фрезы

Для роторных фрез RZ10CE и RZ12CE предусмотрены дилерские комплекты удлинения вала ножей 10W.

После установки рабочая ширина увеличивается на 20 см — по 10 см с каждой стороны:

• для RZ10CE — комплект 1TA220-18500

для RZ12CE — комплект 1TA220-18510.

Также предлагаются заднее опорное колесо для фрез с боковым приводом и специальный штифт фиксации стойки в транспортном положении.

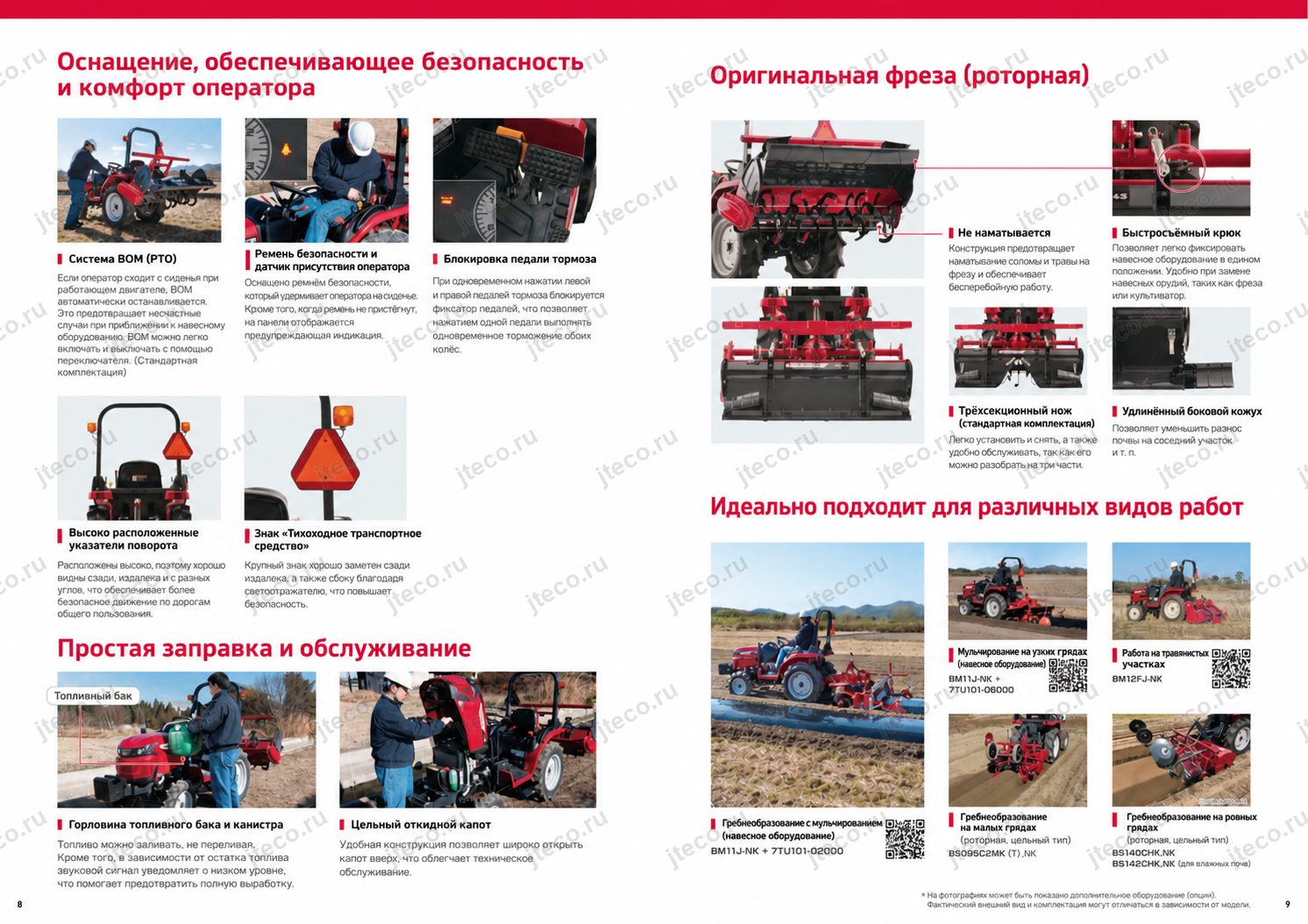

Удобство и безопасность оператора

Рабочее место Yanmar NK19 организовано так, чтобы часто используемые органы управления находились в логичных группах.

Сведения о наличии отдельной закрытой кабины в предоставленном тексте брошюры не указаны. Основное внимание производителя сосредоточено на расположении органов управления, системах автоматизации, освещении и средствах безопасности оператора.

Органы управления навесным оборудованием справа

Справа расположены основные элементы управления рабочим агрегатом:

• подъём и опускание
• регулировка глубины Meca Auto
• ручное изменение поперечного положения в исполнении U
• выбор автоматического режима горизонтирования в исполнении U

включение автоматического подъёма оборудования при движении назад в исполнении U.

Такое расположение облегчает запоминание управления: основные действия, связанные непосредственно с орудием, сосредоточены с одной стороны.

Управление движением и ВОМ слева

Переключатели скорости движения и режимов ВОМ расположены слева.

Для быстрого визуального различения предусмотрена цветовая маркировка:

• оранжевые рукоятки относятся к управлению движением

жёлтые рукоятки относятся к управлению ВОМ.

Цветовое разделение особенно полезно при интенсивной работе, когда оператор многократно переключает режимы и должен быстро находить нужный орган управления.

Подстаканник

В рабочей зоне имеется складной держатель для бутылки или стакана. Это небольшая деталь, но при многочасовой работе в поле она позволяет держать напиток под рукой и не размещать бутылку в случайном месте на тракторе.

Светодиодное освещение

Передние светодиодные фары предназначены для работы ранним утром и в сумерках. Они ярко освещают пространство перед трактором и помогают оператору контролировать направление движения и рабочую зону при недостаточном естественном освещении.

В качестве дилерской опции также предлагается комплект задней рабочей фары 1A7370-03750.

Система безопасности ВОМ

Для исполнения U предусмотрена система, реагирующая на отсутствие оператора на сиденье. Если оператор покидает своё место, двигатель и ВОМ останавливаются.

Функция предназначена для снижения риска случайного контакта человека или одежды с работающим оборудованием.

Если ВОМ необходимо использовать при неподвижном тракторе, применяется специальный переключатель ВОМ для работы на месте. Таким образом, стационарная работа предусмотрена отдельным управляемым режимом, а не обходом основной системы безопасности.

Инерционный ремень и напоминание о пристёгивании

Трактор оборудуется инерционным ремнём безопасности с автоматическим втягиванием.

Если оператор не пристегнулся, система предупреждает его двумя способами:

• индикацией на панели приборов

звуковым сигналом.

Контроль раздельных тормозов

При разъединении тормозных педалей на панели включается контрольная лампа. Если в таком состоянии оператор нажимает педаль акселератора, лампа начинает мигать и дополнительно раздаётся звуковой сигнал.

Система предназначена для предотвращения ситуации, когда при движении по дороге оператор случайно затормозит только одной стороной трактора.

Видимость трактора на дороге

Указатели поворота установлены высоко, благодаря чему их легче заметить водителям транспорта, движущегося сзади.

Кроме того, предусмотрен крупный знак тихоходного транспортного средства. Его светоотражающая поверхность делает обозначение хорошо заметным не только днём, но и ночью.

Надёжность и обслуживание

Конструкция NK19 предусматривает ряд решений, упрощающих ежедневное обслуживание и работу с оборудованием.

Одно из наиболее заметных — организация заправки. Топливный бак расположен так, чтобы оператор мог заправлять трактор, находясь на специальной площадке.

Во время заполнения используется звуковая сигнализация. При достижении полного уровня сигнал становится непрерывным, помогая вовремя остановить заправку и избежать перелива топлива.

Обслуживание роторной фрезы также упрощено. Быстродействующий фиксатор удерживает заднюю крышку в верхнем положении, предоставляя доступ к ножам для проверки или замены. Антинаматывающая конструкция снижает накопление травы и соломы на рабочих элементах, а при появлении намотавшихся остатков позволяет легче их удалить.

Для адаптации трактора к установленному оборудованию предусмотрены дополнительные балластные грузы.

В каталоге дилерских опций указаны:

• комплект бампера — монтажная пластина для бамперных грузов 1A7370-09480
• передний груз массой 20 кг — 1TS100-01001, используется с комплектом бампера, допускается установка до трёх грузов
• передний базовый груз 25 кг — 7TS100-05001

дополнительный передний груз 15 кг — 7TS100-04001, используется совместно с базовым грузом 25 кг, допускается установка до двух дополнительных грузов.

Таким образом, переднее балластирование можно подбирать под установленное заднее оборудование в рамках предусмотренных производителем комплектов.

Также на тракторе имеется монтажная пластина для дополнительных утяжелителей.

Габариты и манёвренность

Числовые значения общей длины, ширины, высоты, колёсной базы и массы Yanmar NK19 в предоставленном тексте брошюры не приведены, поэтому указывать такие параметры без официальных данных было бы некорректно.

При этом производитель подробно описывает решение, направленное именно на повышение манёвренности, — ускоренный поворот передних колёс.

Во время поворота передние колёса могут вращаться приблизительно в два раза быстрее задних. Благодаря этому трактор способен выполнять более компактный разворот, одновременно уменьшая повреждение поверхности поля.

Особенно заметна польза такой функции при работе:

• на небольших участках
• на коротких разворотных полосах
• между грядами
• возле края поля

там, где каждый дополнительный манёвр приводит к повторному прохождению по уже обработанной земле.

Функция доступна при использовании 1-й или 2-й ступени дополнительной коробки передач.

Для частого маневрирования предусмотрен и отдельный реверсивный рычаг. Комбинация быстрого выбора направления движения и малого радиуса поворота сокращает количество лишних действий при завершении одного прохода и переходе к следующему.

Если трактор используется не только непосредственно на участке, но и для перевозочных операций, производитель предлагает дилерский комплект тягово-сцепного устройства 1A7370-14410.

Для установки трёхточечной навески доступны:

• комплект 3P/X — 1A7370-14400 для исполнения U

комплект 3P/03 — 1A7370-13970 для остальных исполнений.

Дополнительно предлагается левое боковое зеркало 1A7300-10550, а также навес от солнца SF19C, TNTH — 7A7370-99500.

Для кого подходит Yanmar NK19

Yanmar NK19 прежде всего интересен хозяйствам, которым нужен трактор мощностью 19,5 л.с. с выраженной специализацией на обработке почвы и работе с задними сельскохозяйственными орудиями.

Он особенно хорошо соответствует задачам, где большое значение имеют не только мощность двигателя, но и точность положения рабочего агрегата.

Для овощеводства и грядовой технологии

Совместимость с гребнеобразователями, оборудование для мульчирования и системы контроля глубины делают NK19 подходящей основой для технологических процессов, связанных с подготовкой и формированием гряд.

Возможность удерживать рабочее оборудование горизонтально или согласовывать его положение с уклоном участка позволяет точнее контролировать форму обрабатываемой поверхности.

Для участков со сложным рельефом

Автоматическая система UFO в исполнении U полезна при работе на поперечных уклонах. Вместо постоянной ручной корректировки оператор может использовать автоматическое удержание горизонтального положения или режим следования уклону.

Для хозяйств с частыми разворотами и маневрированием

Реверсивный рычаг и ускоренный поворот передних колёс рассчитаны именно на работу, где направление движения приходится менять постоянно.

На небольшом участке это помогает уменьшить количество лишних манёвров, а на обработанном поле — сократить повреждение поверхности при разворотах.

Для работы с роторной фрезой

Большая часть специализированных функций NK19 напрямую связана с фрезерованием:

• Meca Auto поддерживает заданную глубину
• амортизированное опускание смягчает контакт фрезы с грунтом
• реверсивный ВОМ позволяет работать с почвой возле края гряды
• антинаматывающее устройство уменьшает проблемы с соломой и травой
• быстродействующий фиксатор упрощает обслуживание ножей

удлинённая задняя крышка помогает выравнивать переход между соседними проходами.

Это делает трактор особенно интересным для владельца, которому нужна не просто универсальная тяговая машина, а связка «трактор + фреза» с продуманным управлением рабочим процессом.

Для длительной регулярной эксплуатации

В NK19 предусмотрен целый набор небольших решений, которые становятся особенно заметны при ежедневной работе: удобное расположение органов управления, цветовая маркировка рычагов, подстаканник, площадка для заправки, звуковое предупреждение о полном топливном баке, светодиодные фары и системы предупреждения оператора.

Каждая из этих функций сама по себе не определяет производительность машины, но вместе они сокращают количество ненужных действий и делают рабочий процесс более понятным.

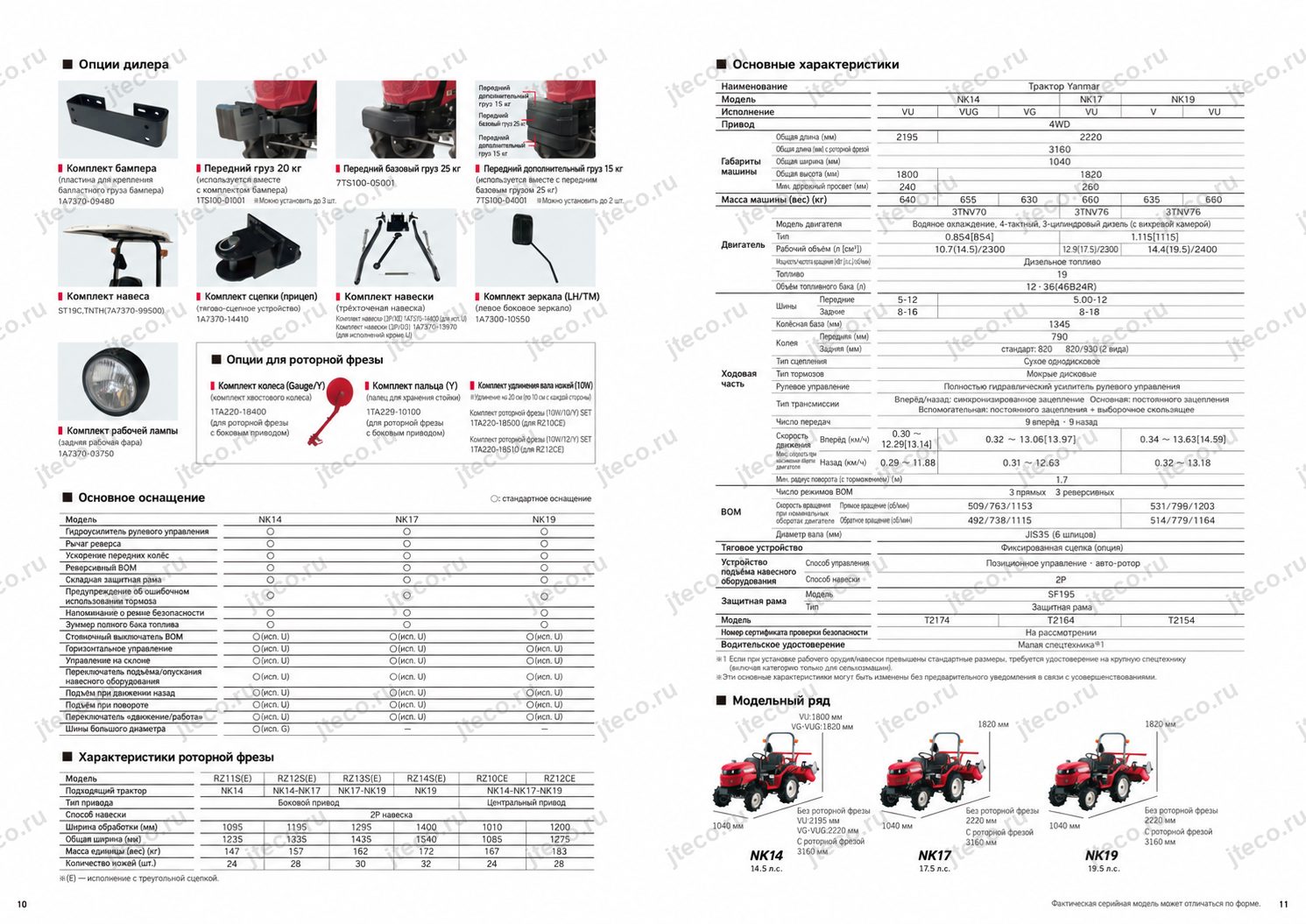

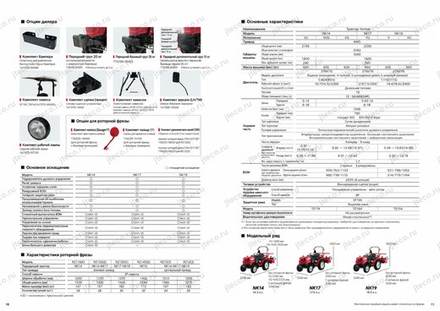

Дополнительное оснащение

Yanmar предусматривает широкий набор дилерских опций, позволяющих адаптировать NK19 под конкретный тип эксплуатации.

Для передней части трактора доступны несколько схем установки балластных грузов. Можно использовать комплект бампера с грузами по 20 кг либо базовый передний груз массой 25 кг с дополнительными грузами по 15 кг.

Для защиты оператора от солнца предлагается комплект навеса SF19C, TNTH — 7A7370-99500.

Для перевозочных задач предусмотрено тягово-сцепное устройство 1A7370-14410.

Для работы с различным навесным оборудованием предлагаются комплекты тяг трёхточечной навески, причём артикул зависит от исполнения трактора.

Также доступны:

• левое боковое зеркало
• задняя рабочая фара
• заднее опорное колесо для роторных фрез с боковым приводом
• штифт фиксации стойки фрезы в транспортном положении

комплекты расширения рабочего вала фрезы.

Важно учитывать, что часть описанных функций относится именно к исполнению U. К ним производитель относит переключатель «движение / работа», дополнительное управление подъёмом и опусканием оборудования, ручную регулировку поперечного наклона, автоматическую систему UFO, автоматический подъём оборудования при движении назад и систему безопасности ВОМ. Поэтому при выборе конкретного Yanmar NK19 имеет смысл учитывать не только название модели, но и её фактическую комплектацию.
