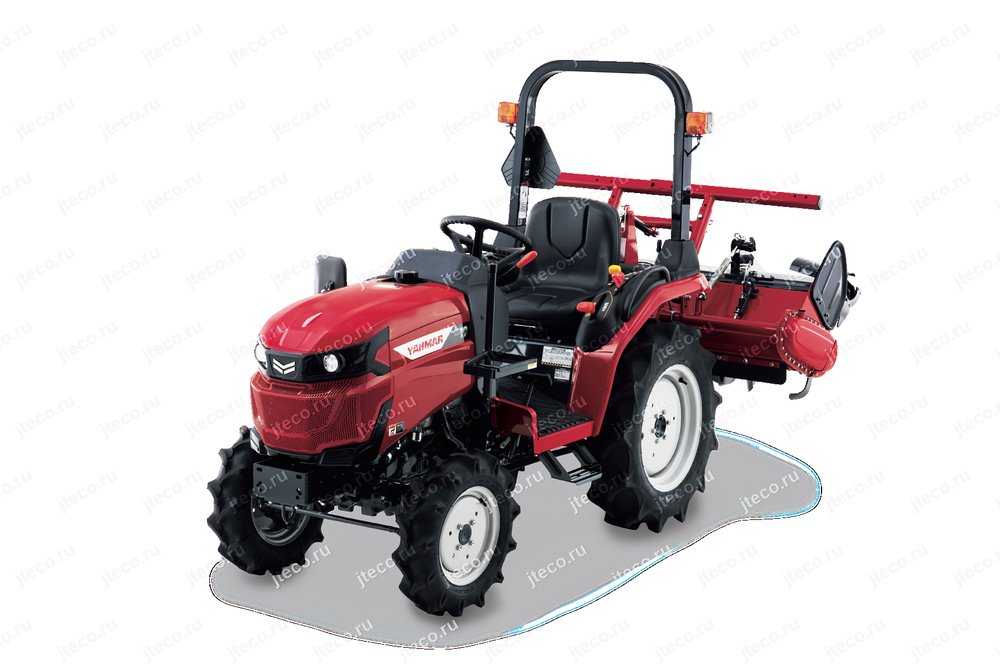

Трактор YANMAR NK14

Назначение и сферы применения

Yanmar NK14 ориентирован на работы, где важны компактность, точное управление навесным оборудованием и возможность выполнять несколько последовательных операций без постоянной перенастройки трактора вручную. По перечню совместимых орудий из брошюры модель рассчитана не только на обычное фрезерование почвы, но и на подготовку гряд, мульчирование и кошение травы.

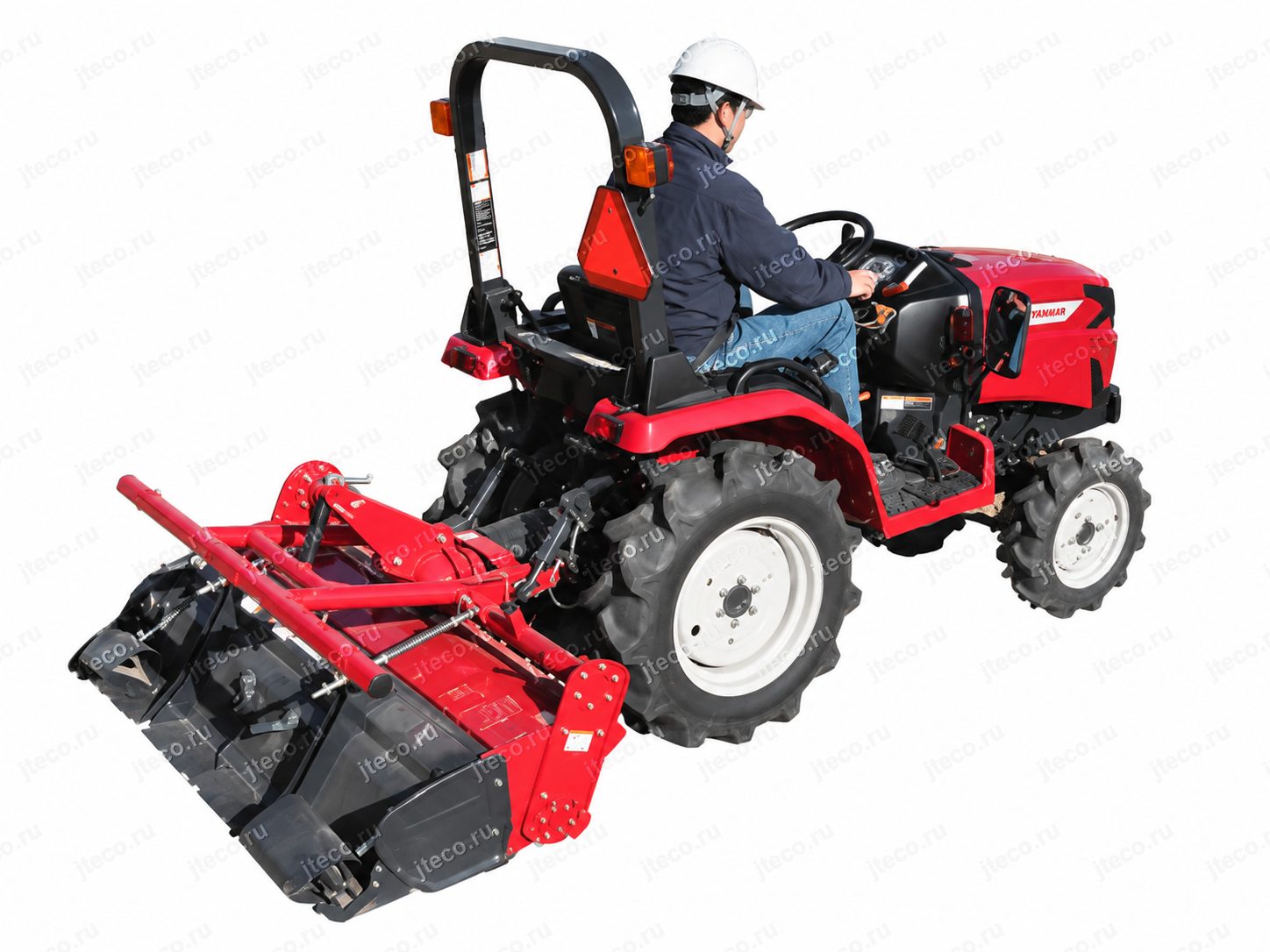

Обработка почвы роторной фрезой

Одно из основных назначений NK14 — работа с роторной фрезой. Система регулирования глубины Meca Auto позволяет установить необходимую глубину обработки и затем поддерживать её. Для оператора это означает более равномерный результат по длине прохода и меньше необходимости постоянно корректировать положение фрезы вручную.

При начале обработки действует функция амортизированного опускания. Сначала роторная фреза опускается быстро, но непосредственно перед касанием земли скорость снижается. Благодаря этому рабочий орган входит в почву плавнее, уменьшается ударная нагрузка и проще получить обработанную поверхность без выраженных неровностей в точке начала прохода.

Формирование гряд

Для Yanmar NK14 предусмотрены совместимые роторные фрезы со встроенными гребнеобразователями. В брошюре указаны варианты для формирования небольших гряд и плоских высоких гряд. Такое оснащение расширяет применение трактора в овощеводстве и других хозяйствах, где подготовка гряд выполняется регулярно и требуется повторяемая форма обработанной полосы.

Для некоторых роторных фрез предусмотрен съёмный треугольный вырез исполнения E. Его снимают при установке гребнеобразователя. Это конструктивное решение упрощает адаптацию фрезы к специализированной работе без необходимости полностью менять основной рабочий орган.

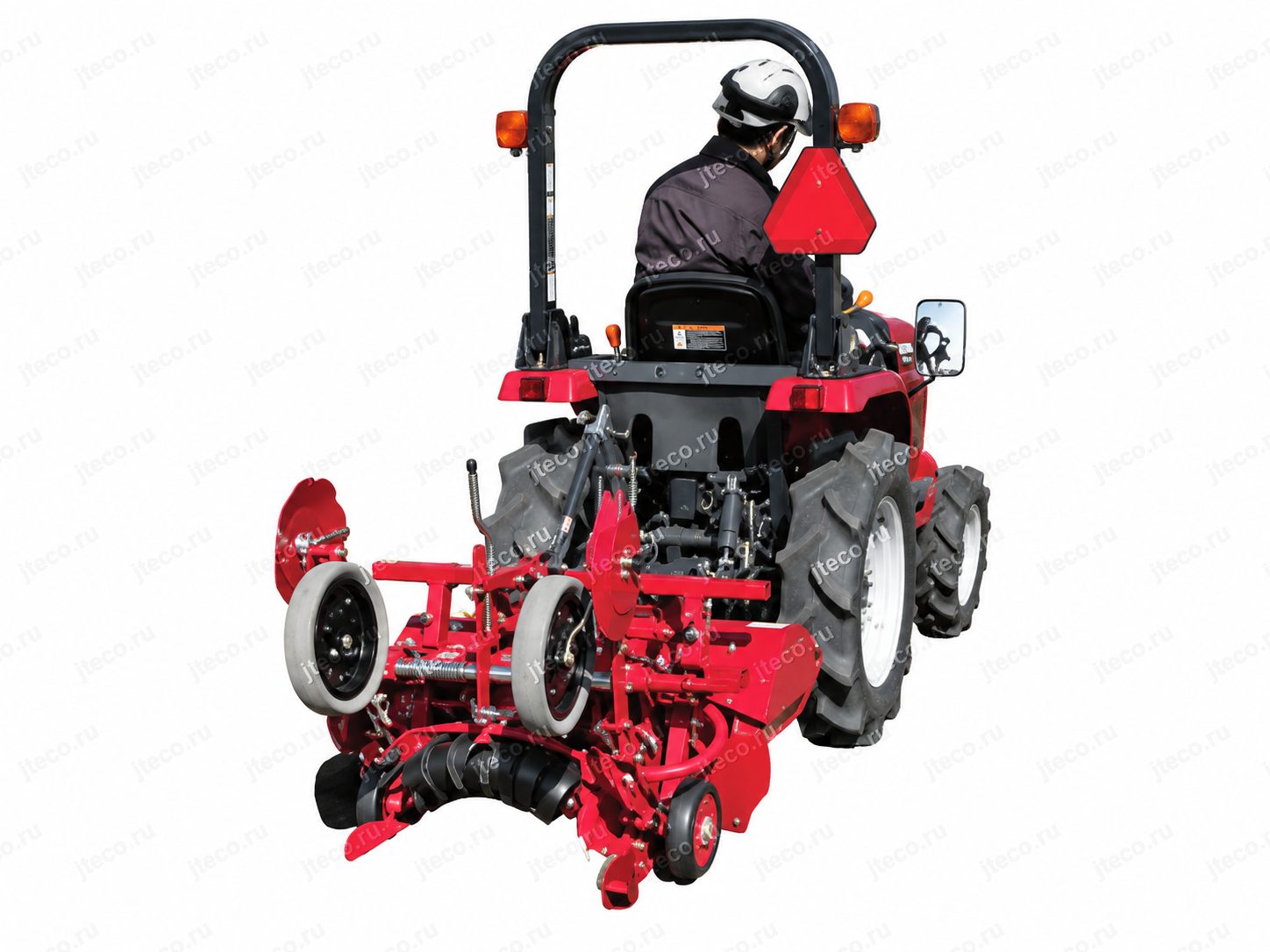

Мульчирование

В перечне совместимых орудий производитель указывает оснащение для мульчирования плоских высоких и небольших гряд. Для NK14 это важно как показатель того, что трактор задуман не только как универсальный тягач, но и как основа для специализированной технологии обработки гряд.

Для мульчирования плоских высоких гряд предусмотрено навесное исполнение BM11J-NK с соответствующим комплектом, для небольших гряд — другое исполнение BM11J-NK с отдельным комплектом. Точный состав оборудования необходимо подбирать под конкретную технологию и фактическую комплектацию трактора.

Кошение травы

В числе совместимых рабочих орудий указана косилка BM12FJ-NK. Это позволяет использовать NK14 не только при обработке почвы, но и для ухода за травяным покровом.

Работа на участках с уклоном

На исполнении U доступна автоматическая система UFO, управляющая поперечным наклоном рабочего оборудования. Если трактор наклоняется, система может автоматически удерживать навесное оборудование горизонтально. Это помогает сохранять равномерность обработки там, где сама машина движется по неровной или наклонной поверхности.

Предусмотрен и отдельный режим для работы на склоне. В нём рабочее оборудование ориентируется не строго горизонтально, а в соответствии с уклоном поверхности. Поэтому оператор может выбирать принцип регулирования в зависимости от задачи: сохранять горизонтальное положение орудия либо вести его с учётом рельефа.

Ключевые преимущества

Главное преимущество Yanmar NK14 — сочетание компактного трактора мощностью 14,5 л.с. с набором функций, которые помогают точнее выполнять повторяющиеся сельскохозяйственные операции.

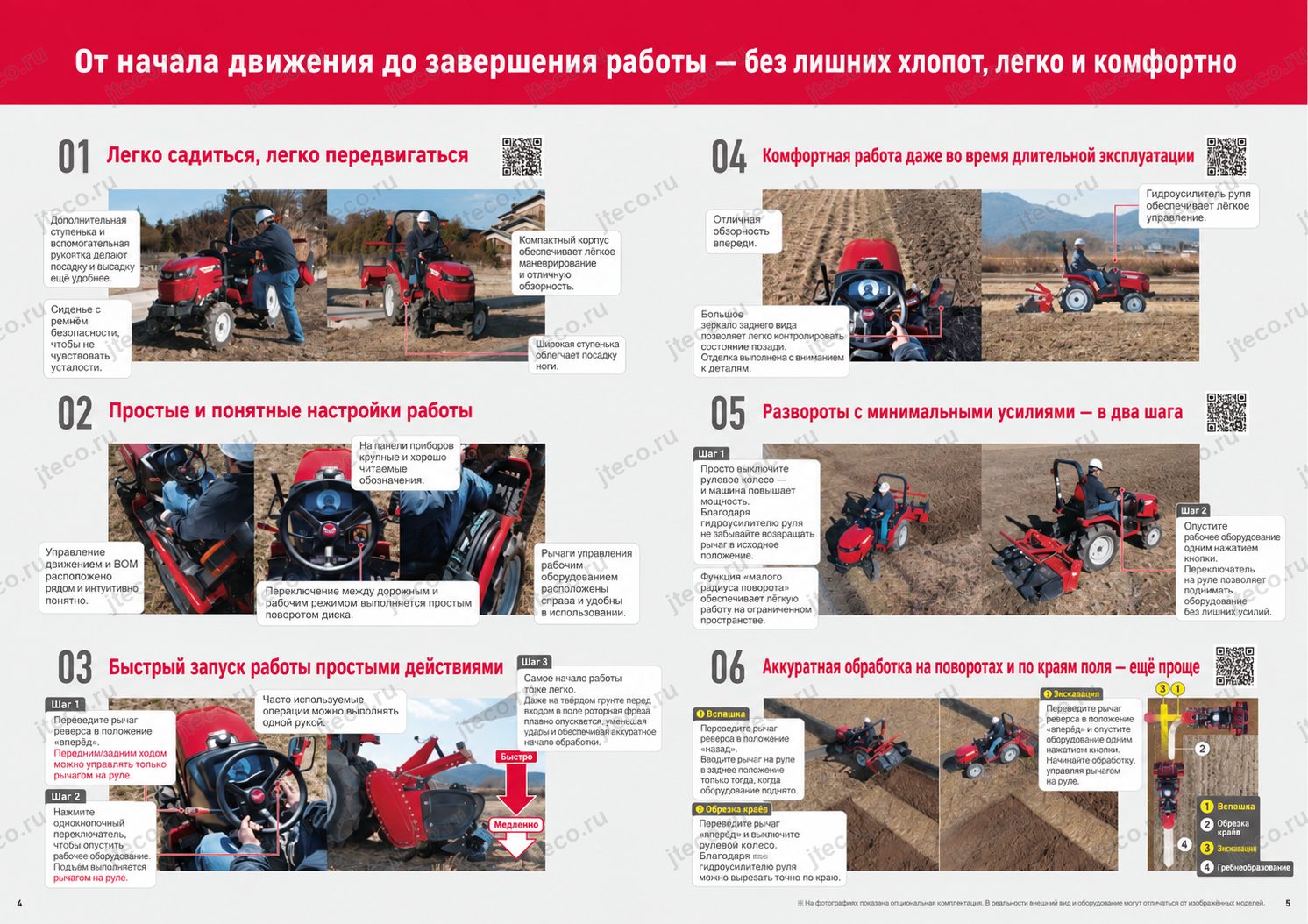

Управление навесным оборудованием без лишних движений

Основные органы настройки рабочего оборудования сосредоточены справа от оператора. Здесь расположены рычаг подъёма и опускания навесного оборудования, регулировка глубины Meca Auto, а на исполнении U — ручная корректировка поперечного наклона, выбор режима горизонтального положения и включение автоматического подъёма оборудования при движении задним ходом.

Такое расположение особенно полезно при работе с роторной фрезой, когда оператору приходится регулярно переходить от движения к корректировке глубины или положения рабочего органа.

На исполнении U дополнительно предусмотрен отдельный переключатель подъёма и опускания навесного оборудования справа от рулевого колеса. Одного движения достаточно, чтобы поднять или опустить установленное орудие.

Быстрое переключение между транспортным и рабочим режимом

Исполнение U оснащается переключателем «движение / работа». В транспортном положении используется привод 2WD, то есть ведущими являются два колеса. При переводе переключателя в режим обработки почвы автоматически включается набор функций, необходимых для выполнения работы.

Смысл системы не только в сокращении количества действий. Оператор получает возможность возвращаться к часто используемому рабочему сочетанию настроек поворотом одного переключателя, что особенно удобно при чередовании переездов и обработки отдельных участков.

Реверсивный вал отбора мощности

Вал отбора мощности, или ВОМ, передаёт вращение от трактора к активному навесному оборудованию, например к роторной фрезе. На NK14 предусмотрена возможность реверсивного вращения ВОМ.

Обратное вращение ножей помогает перемещать почву, скопившуюся у края гряды или межи. Оператору не требуется сходить с трактора и устранять такие скопления вручную. Это особенно полезно при работе на границах обработанной полосы, где обычное направление вращения может постепенно смещать грунт в нежелательную сторону.

Малый радиус разворота

Система ускоренного поворота передних колёс предназначена для тесных манёвров. При повороте рулевого колеса передние колёса вращаются примерно в два раза быстрее задних. Благодаря этому трактор может проходить поворот по меньшему радиусу и меньше повреждать поверхность поля на развороте.

Функция действует только на 1-й или 2-й ступени дополнительной коробки передач. Это важное ограничение: ускоренный поворот предназначен именно для медленных рабочих манёвров, а не для движения на любой передаче.

Быстрая смена направления

Реверсивный рычаг позволяет выбирать движение вперёд, нейтральное положение или движение назад одним органом управления. Такая схема удобна на разворотных полосах и при других работах, где направление приходится менять многократно.

При этом переключение не является полностью автоматическим: согласно инструкции производителя, при смене направления необходимо пользоваться сцеплением.

Двигатель и производительность

Дизельный двигатель TNV мощностью 14,5 л.с.

Yanmar NK14 оснащается дизельным двигателем семейства TNV. Для модели NK14 заявлена мощность 14,5 л.с.

По информации производителя, двигатель соответствует действующим требованиям по выбросам, отличается хорошей тяговитостью и уверенно развивает мощность при различных видах работ. Для компактного сельскохозяйственного трактора это имеет практическое значение: двигатель должен не просто обеспечивать движение машины, но и одновременно поддерживать работу активного навесного оборудования через вал отбора мощности.

В брошюре не приведены рабочий объём двигателя, максимальный крутящий момент, удельный расход топлива или ёмкость топливного бака NK14. Поэтому при выборе конкретной машины эти характеристики следует уточнять отдельно, не подменяя их предположениями на основе других моделей серии.

Производительность за счёт организации рабочих операций

Производительность NK14 складывается не только из мощности двигателя. Значительная часть конструкции направлена на сокращение времени между рабочими проходами.

Реверсивный рычаг упрощает многократную смену направления. Ускоренный поворот передних колёс помогает быстрее развернуться в ограниченном пространстве. Автоматический подъём навесного оборудования при движении назад, предусмотренный на исполнении U, уменьшает количество ручных операций. А переключатель «движение / работа» позволяет быстро переходить между переездом и обработкой.

В результате оператор тратит меньше времени на повторяющиеся действия, которые сами по себе не обрабатывают почву, но занимают значительную часть рабочего цикла на небольших участках.

Светодиодное освещение для работы при недостаточном естественном свете

Передние светодиодные фары ярко освещают пространство перед трактором. Производитель прямо указывает их пользу при работе ранним утром и в сумерках.

Дополнительно среди дилерских принадлежностей указан комплект задней рабочей фары. Это отдельное оснащение, которое следует уточнять при заказе.

Гидравлика и рабочее оборудование

Управление подъёмом и глубиной обработки

Навесное оборудование поднимается и опускается соответствующим рычагом. На исполнении U эту операцию можно дополнительно выполнять отдельным переключателем справа от рулевого колеса.

Регулятор Meca Auto предназначен для задания глубины обработки. После установки нужного значения система помогает поддерживать постоянную глубину, что особенно важно при фрезеровании: чрезмерное заглубление повышает нагрузку, а недостаточная глубина ухудшает качество обработки.

В предоставленной брошюре не указаны производительность гидравлического насоса, давление в гидросистеме или расход рабочей жидкости к внешним потребителям. Поэтому при подборе гидравлического навесного оборудования эти значения необходимо уточнять отдельно.

Автоматическое горизонтирование UFO

Для исполнения U предусмотрена система UFO. Её задача — управлять поперечным положением установленного оборудования.

В обычном режиме система может удерживать орудие горизонтально даже тогда, когда трактор наклоняется. При необходимости оператор может задать произвольный угол вручную.

Отдельный режим предназначен для работы на склонах. В нём положение оборудования изменяется с учётом угла поверхности. Это позволяет выбирать настройку под конкретную агротехническую задачу, а не пользоваться одним неизменным алгоритмом на любом рельефе.

Амортизированное опускание роторной фрезы

При опускании фрезы система сначала перемещает её относительно быстро. Непосредственно перед контактом с грунтом движение замедляется.

Для покупателя это означает сразу несколько практических преимуществ: уменьшается резкий удар рабочего оборудования о почву, начало прохода получается аккуратнее, а поверхность после обработки — ровнее.

Оригинальная роторная фреза Yanmar

Конструкция роторной фрезы включает антинаматывающее устройство. Оно препятствует наматыванию соломы и травы на рабочие элементы. Если растительные остатки всё же накопились, предусмотрена возможность сравнительно легко их удалить.

Для обслуживания используется быстродействующий фиксатор задней крышки. Он позволяет удерживать крышку в максимально поднятом положении, облегчая осмотр и замену ножей.

Удлинённая задняя крышка применяется в ситуациях, когда необходимо уменьшить перепады высоты между соседними обработанными проходами. То есть её назначение связано не просто с закрытием вращающихся элементов, а с качеством формируемой поверхности.

Увеличение рабочей ширины отдельных фрез

Для роторных фрез RZ10CE и RZ12CE предусмотрены отдельные комплекты удлинения вала фрезерных ножей 10W.

Такой комплект увеличивает рабочую ширину на 20 см суммарно — по 10 см с каждой стороны. Это позволяет адаптировать ширину захвата совместимой фрезы под конкретную технологию обработки без замены всего рабочего органа.

Дополнительное совместимое оборудование

В брошюре для NK14 указаны решения для:

• мульчирования плоских высоких гряд
• мульчирования небольших гряд
• кошения травы
• формирования небольших гряд

формирования плоских высоких гряд.

Конкретная совместимость зависит от выбранной роторной фрезы, навесного исполнения и комплектации трактора. Поэтому обозначение подходящего орудия следует проверять перед заказом.

Удобство и безопасность оператора: кабина, обзор, управление

Понятное разделение органов управления

Рычаги, связанные с движением и валом отбора мощности, сосредоточены слева. Рукоятки имеют цветовую маркировку: оранжевым обозначены органы управления движением, жёлтым — органы управления ВОМ.

Такая схема уменьшает вероятность путаницы, особенно когда оператору приходится быстро выполнять несколько последовательных операций.

Регулировки навесного оборудования, напротив, сосредоточены справа. В результате рабочее место организовано по функциональным зонам: одна сторона отвечает преимущественно за движение и привод рабочего органа, другая — за положение самого оборудования.

Регулируемая рулевая колонка

Рулевая колонка регулируется по углу наклона и телескопически, то есть по вылету. Оператор может подобрать положение рулевого колеса под свой рост и посадку.

Регулировка полезна и при посадке или выходе из машины: положение руля можно изменить так, чтобы он меньше мешал перемещению оператора.

В исходном материале отдельно указано, что для исполнения с кабиной предусмотрена только регулировка по углу наклона. При этом подробного описания самой кабины NK14 в предоставленной части брошюры нет, поэтому при выборе такого исполнения его фактическое оснащение необходимо проверять отдельно.

Подстаканник

В рабочей зоне предусмотрен складной держатель для бутылки или стакана. Это небольшая деталь, но при длительной работе возможность безопасно разместить напиток удобнее, чем хранить бутылку на полу или рядом с органами управления.

Электропитание внешних устройств

Предусмотрена розетка 12 В для подключения внешнего оборудования и два разъёма USB Type-A для зарядки устройств.

Электрорегулируемые зеркала

В перечне оснащения описаны боковые зеркала с электрической регулировкой. Положение левого и правого зеркала изменяется рукояткой из рабочей зоны оператора.

Верхняя часть зеркал оснащается электрическим обогревом, уменьшающим запотевание. Для эксплуатации в прохладную или влажную погоду это помогает сохранять обзор без необходимости регулярно очищать зеркала вручную.

Отдельно среди дилерских принадлежностей указан комплект левого бокового зеркала. Поэтому наличие электрорегулируемых зеркал на конкретном NK14 необходимо проверять по его комплектации.

Камера переднего или заднего обзора

Для дополнительного контроля пространства может применяться камера, установленная в верхней передней либо верхней задней части. Изображение выводится на отдельный монитор, при этом возможно отображение вспомогательных направляющих линий.

Высокая точка установки даёт оператору дополнительный обзор зоны, которую труднее контролировать непосредственно с рабочего места.

Одновременно установить переднюю и заднюю камеры нельзя: производитель допускает один из двух вариантов.

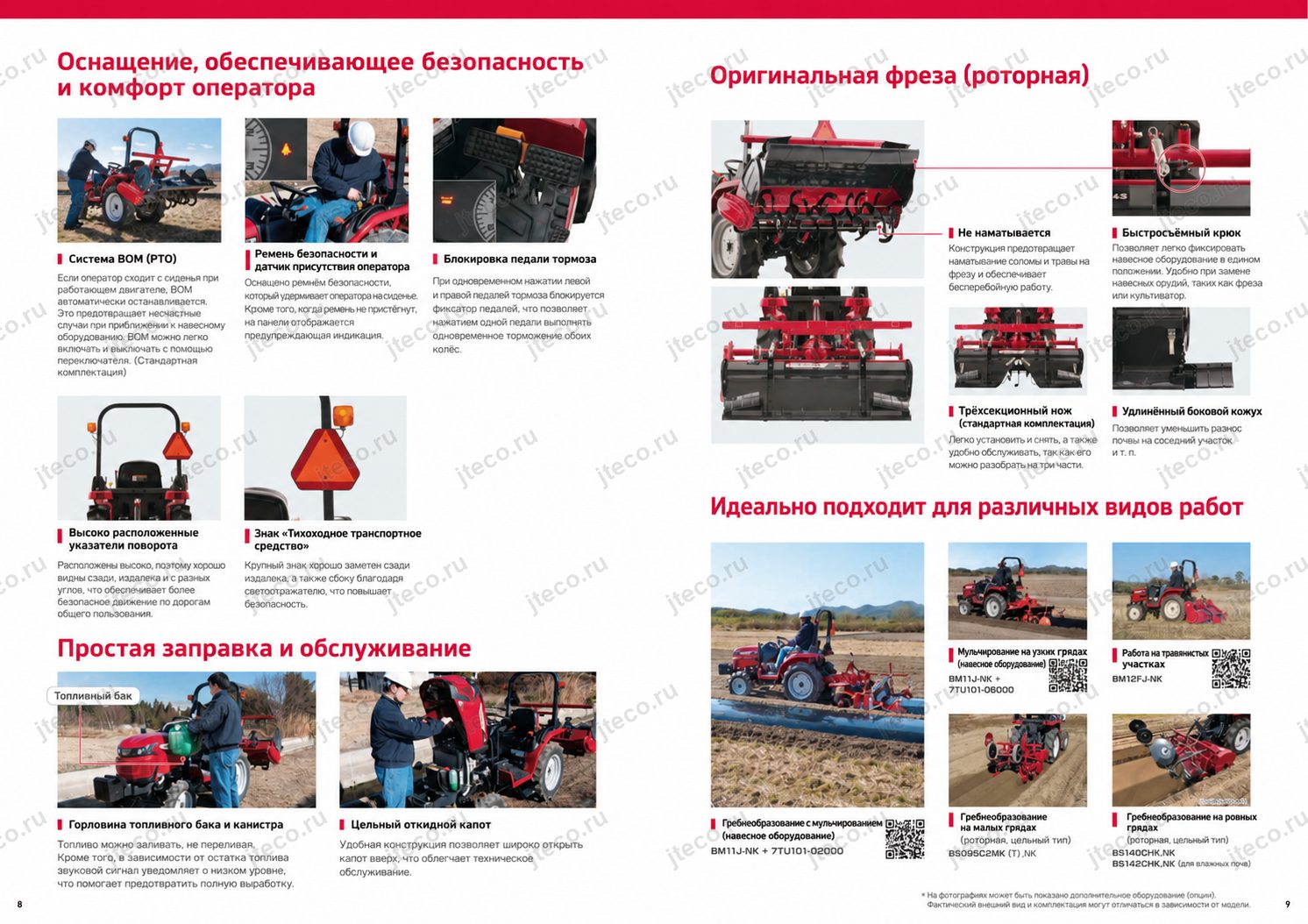

Ремень безопасности с напоминанием

Используется инерционный ремень безопасности с автоматическим втягиванием. В брошюре также указана система напоминания: если оператор не пристегнулся, включаются световая индикация и звуковой сигнал.

Для ремня приводится ширина 76 мм. Его оранжевый цвет выбран не только ради внешнего вида: по нему снаружи легче определить, пристёгнут ли оператор.

Система безопасности ВОМ

Для исполнения U предусмотрена система, контролирующая работу вала отбора мощности. Если оператор покидает сиденье, двигатель и ВОМ останавливаются.

Назначение этой функции — снизить риск контакта человека с продолжающим работать навесным оборудованием после того, как он покинул рабочее место.

Если привод ВОМ необходим при неподвижном тракторе, используется отдельный переключатель режима работы на месте. Таким образом, остановка при сходе с сиденья не исключает стационарное использование ВОМ, но такая работа переводится в специально предусмотренный режим.

Контроль раздельных тормозов

Раздельные тормоза позволяют воздействовать на стороны трактора отдельно, что полезно при некоторых полевых манёврах. Однако на дороге случайно оставленные разъединёнными педали могут привести к нежелательному торможению только одной стороны.

Чтобы снизить этот риск, при разъединении педалей на приборной панели загорается контрольная лампа. Если оператор после этого нажимает педаль акселератора, лампа начинает мигать и дополнительно включается звуковое предупреждение.

Видимость трактора на дороге

Указатели поворота расположены высоко, чтобы сигналы лучше видели водители автомобилей, следующих сзади.

Сзади также устанавливается крупный знак тихоходного транспортного средства. Его светоотражающая поверхность помогает сохранить заметность трактора в тёмное время суток.

Навес от солнца

В перечне дилерских опций указан комплект солнцезащитного навеса SF19C, TNTH. Это дополнительное оборудование, а не характеристика, которую следует автоматически приписывать любой машине NK14.

Надёжность и обслуживание

Удобная заправка топливом

Для заправки предусмотрена площадка, позволяющая оператору удобно стоять рядом с заливной точкой.

Процесс дополнительно контролируется звуковым сигналом полного бака. По мере заполнения система информирует оператора, а при достижении полного уровня подаёт непрерывный сигнал. Это помогает вовремя прекратить заправку и уменьшить вероятность перелива топлива.

Точный объём топливного бака в предоставленной брошюре для NK14 не указан.

Защита роторной фрезы от растительных остатков

Антинаматывающее устройство снижает вероятность накопления соломы и травы на фрезе. Для техники, работающей по участкам с растительными остатками, это напрямую влияет на стабильность работы: чем меньше материала наматывается на вращающиеся элементы, тем реже требуется останавливать трактор для очистки.

Если наматывание всё же произошло, конструкция рассчитана на упрощённое удаление растительного материала.

Удобный доступ к ножам

Быстродействующий фиксатор позволяет удерживать заднюю крышку фрезы в максимально открытом положении. Это облегчает проверку состояния ножей и их замену.

Балластировка под рабочие условия

Для трактора предусмотрена монтажная пластина переднего балластного груза, а среди дилерских опций перечислено несколько вариантов утяжелителей.

Комплект бампера представляет собой пластину для установки бамперных грузов. С ней может использоваться передний груз массой 20 кг; допускается установка не более трёх таких грузов. Следовательно, максимальная масса именно этого набора 20-килограммовых грузов составляет 60 кг, не считая массы самой установочной пластины, которая в брошюре не приведена.

Другой вариант состоит из переднего базового груза массой 25 кг и дополнительных грузов по 15 кг. Разрешается устанавливать не более двух 15-килограммовых дополнительных грузов. Таким образом, масса указанного сочетания базового и двух дополнительных грузов составляет 55 кг.

Балласт необходим не «для мощности двигателя», а для изменения распределения массы трактора. Он может потребоваться при работе с навесным оборудованием, когда важно обеспечить необходимую нагрузку на переднюю часть машины. Конкретное количество грузов следует выбирать в соответствии с устанавливаемым орудием и требованиями производителя.

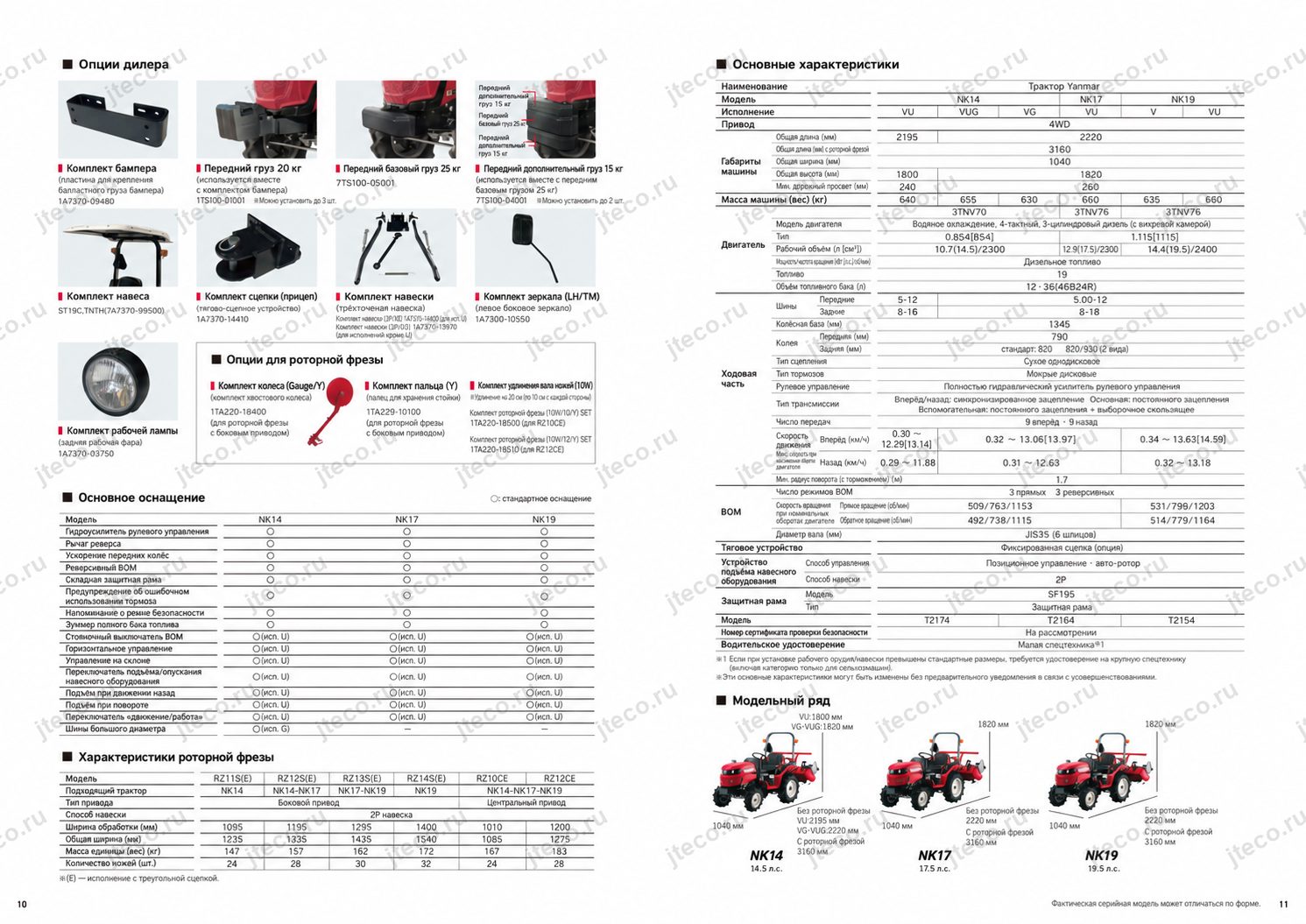

Выбор дополнительных принадлежностей

Для NK14 среди дилерских опций указаны:

• пластина для установки бамперных грузов
• передние грузы
• солнцезащитный навес
• тягово-сцепное устройство для прицепа
• комплекты тяг трёхточечной навески
• левое боковое зеркало
• задняя рабочая фара

принадлежности для совместимых роторных фрез.

Для трёхточечной навески предусмотрены разные комплекты для исполнения U и остальных исполнений. Это важно учитывать при заказе: одинаковое назначение детали не означает одинаковую применяемость ко всем версиям NK14.

Габариты и манёвренность

Точные значения длины, ширины, высоты, колёсной базы, дорожного просвета и минимального радиуса разворота NK14 в предоставленном тексте брошюры не приведены. Поэтому при подборе трактора под конкретные ворота, теплицу, междурядье, транспортную платформу или помещение эти размеры необходимо сверять отдельно.

При этом брошюра подробно описывает систему, непосредственно влияющую на манёвренность.

Ускоренный поворот передних колёс

Во время поворота передние колёса вращаются примерно в два раза быстрее задних. Это помогает трактору разворачиваться на меньшем радиусе.

Польза такой системы особенно заметна на небольших полях и разворотных полосах: трактору требуется меньше пространства для смены направления, а повреждение поверхности при развороте уменьшается.

Функция доступна только на 1-й и 2-й ступени дополнительной коробки передач. Именно на таких медленных режимах обычно выполняются точные манёвры рядом с границей участка или обработанной полосой.

Реверсивный рычаг при частых манёврах

При работе на коротких проходах важен не только радиус разворота, но и скорость смены направления. Реверсивный рычаг позволяет одним движением выбрать движение вперёд, нейтраль или назад.

Это особенно удобно на разворотных участках, при подъезде к краю гряды и при операциях, где трактор многократно перемещается вперёд и назад.

Необходимо учитывать требование производителя: при переключении направления используется сцепление.

Для кого подходит Yanmar NK14

Yanmar NK14 прежде всего рассчитан на владельца, которому нужен компактный трактор мощностью 14,5 л.с. для регулярной обработки сравнительно небольших участков с использованием активного навесного оборудования.

Для овощеводческих хозяйств

Возможность формирования небольших и плоских высоких гряд, наличие совместимого оборудования для мульчирования и автоматическое управление положением рабочего органа делают NK14 особенно логичным выбором для хозяйств, где грядовая технология составляет значительную часть работ.

Система Meca Auto помогает выдерживать глубину обработки, а UFO на исполнении U позволяет корректировать поперечное положение навесного оборудования на неровном рельефе.

Для участков сложной формы

Ускоренный поворот передних колёс и удобный реверсивный рычаг особенно полезны там, где много коротких проходов и частых разворотов.

Трактор не требует большого количества отдельных действий для каждого манёвра: направление выбирается одним рычагом, а на исполнении U можно использовать автоматический подъём рабочего оборудования при движении назад.

Для работ с роторной фрезой

NK14 имеет сразу несколько функций, ориентированных именно на фрезерование: поддержание глубины, реверсивный ВОМ, плавное касание почвы при опускании, автоматическое управление наклоном на исполнении U и оригинальную фрезу с защитой от наматывания растительных остатков.

Поэтому для покупателя, который собирается использовать трактор преимущественно с роторной фрезой, эти системы имеют большее практическое значение, чем просто паспортная мощность двигателя.

Для работы на склонах и неровных участках

Исполнение U интересно хозяйствам, где рельеф не позволяет постоянно вести орудие в одном положении относительно трактора.

Система UFO способна либо поддерживать рабочее оборудование горизонтально независимо от наклона машины, либо регулировать его положение в соответствии с уклоном поверхности. Выбор режима зависит от того, какой результат требуется получить.

Для хозяйств, которым требуется несколько видов навесного оборудования

В перечне производителя присутствуют косилка, оборудование для мульчирования, гребнеобразователи, различные роторные фрезы, трёхточечная навеска и тягово-сцепное устройство.

Это позволяет строить комплект техники вокруг одного трактора и менять рабочий орган под сезонную задачу. При этом конкретную совместимость каждого агрегата следует проверять по исполнению NK14 и типу установленной навесной системы.

Кому особенно интересно исполнение U

Исполнение U имеет смысл рассматривать покупателю, которому важна автоматизация повторяющихся операций. Именно для него в брошюре указаны переключатель «движение / работа», отдельное управление подъёмом и опусканием рабочего оборудования, ручное и автоматическое управление его поперечным положением, автоматический подъём при движении задним ходом, система UFO и система безопасности ВОМ.

Если эти функции не требуются, необходимо сравнивать стоимость и оснащение конкретных вариантов машины, а не считать исполнение U обязательным условием для любой задачи.
