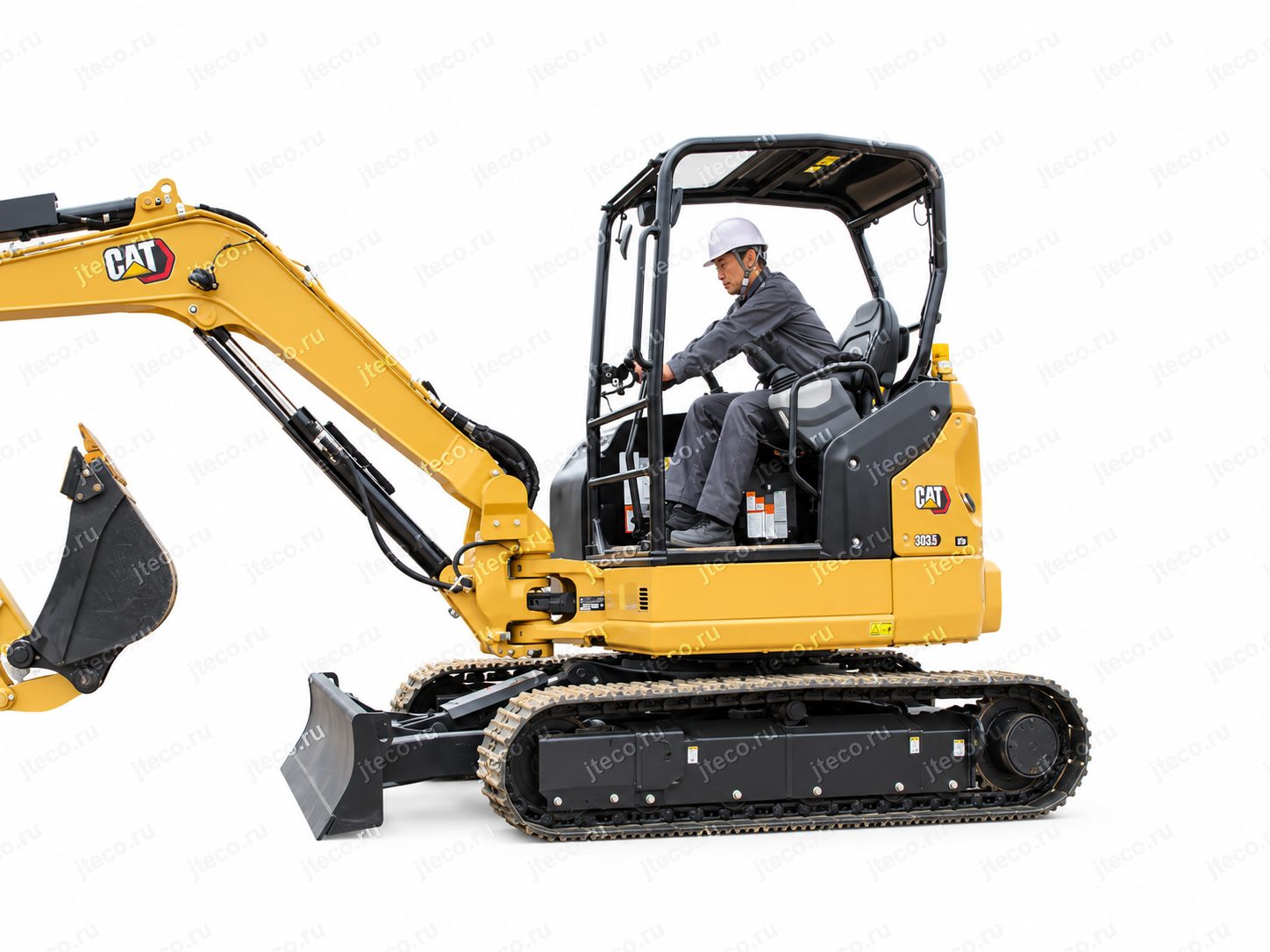

Экскаватор CAT 303.5CR

Назначение и сферы применения

Caterpillar 303.5 CR рассчитан на широкий спектр строительных, коммунальных, земляных, планировочных и вспомогательных работ. Возможность использовать различные оригинальные рабочие органы Cat позволяет адаптировать одну машину под множество операций без необходимости держать на объекте несколько единиц специализированной техники.

В стандартной экскаваторной конфигурации Cat 303.5 CR подходит для разработки грунта, рытья траншей и котлованов, очистки канав, погрузочных операций, формирования откосов и планировки территории. Наличие плавающего режима отвала делает машину особенно удобной при финишном выравнивании поверхности: отвал может следовать за рельефом под действием собственного веса, упрощая работу оператора.

При установке дополнительного гидравлического оборудования возможности экскаватора значительно расширяются. Для Cat предлагаются гидромолоты, шнеки, рыхлитель, вибрационная уплотнительная плита, ковши для очистки канав, планировочный ковш и другие рабочие органы. Благодаря регулируемой подаче рабочей жидкости оператор может подобрать гидравлический поток под конкретное оборудование непосредственно через монитор.

Для объектов, где требуется выполнение подъёмных операций, предусмотрено исполнение «экскаватор-кран». В такой комплектации машина получает специализированные средства безопасности, систему предупреждения о перегрузке, защитные клапаны стрелы и рукояти, индикацию массы груза и специальный режим передвижения с подвешенным грузом.

Такая универсальность особенно ценна на строительных площадках с ограниченным количеством техники. Cat 303.5 CR можно последовательно использовать для разработки грунта, перемещения материала, планировки, уплотнения, бурения или разрушения твёрдых материалов — при условии установки соответствующего рабочего оборудования.

Ключевые преимущества Caterpillar 303.5 CR

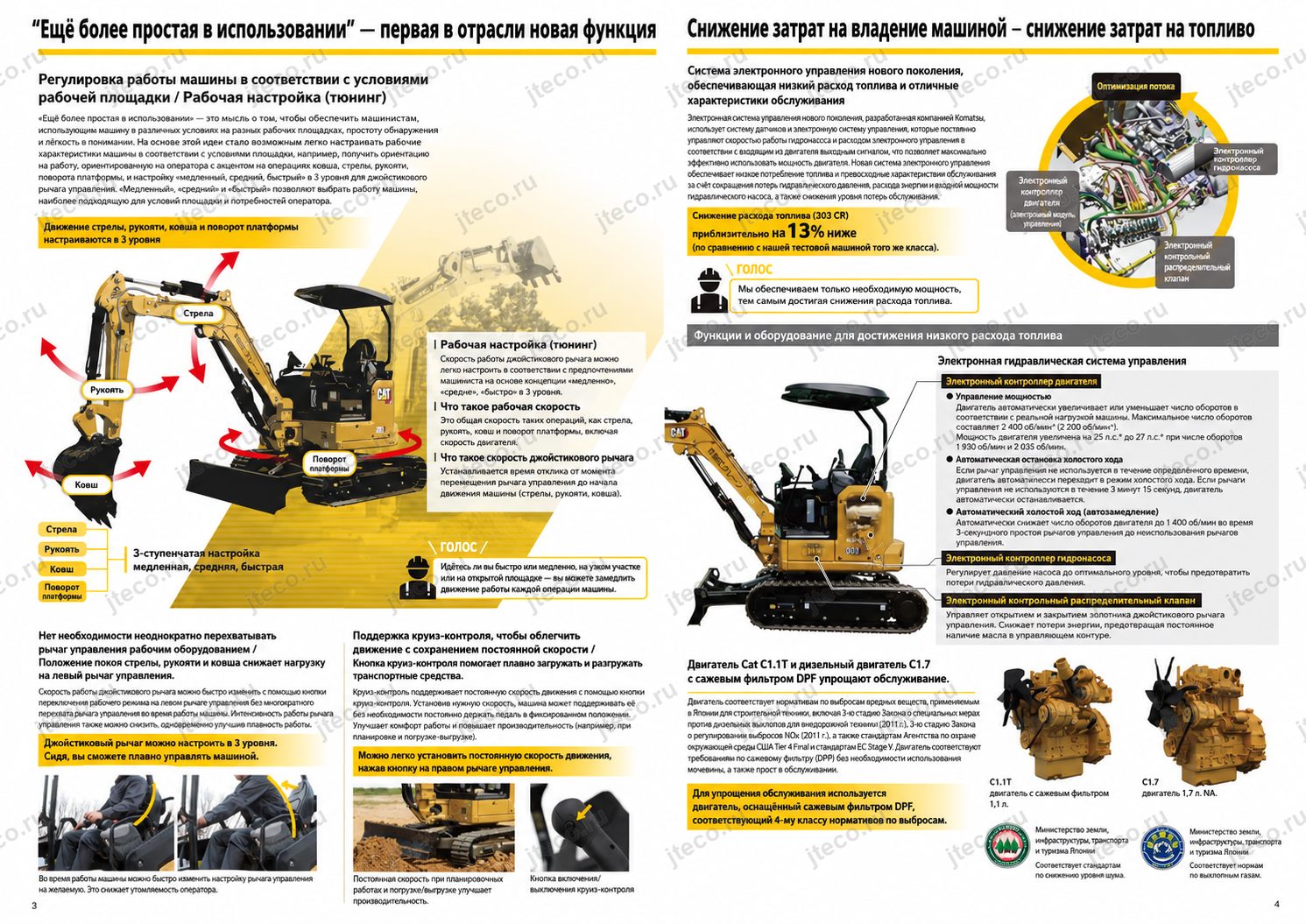

Одно из главных отличий Cat 303.5 CR — возможность настроить характер работы экскаватора под конкретного оператора и конкретную задачу. Электронное управление позволяет регулировать не только максимальную скорость рабочих органов, но и реакцию машины на движение джойстика.

Это особенно важно там, где требования к точности постоянно меняются. При подъёмных операциях или работе рядом с препятствиями оператор может сделать движения более медленными и плавными. Если же приоритетом становится производительность, настройки можно изменить в сторону более быстрых и отзывчивых рабочих циклов.

Скорость рабочего оборудования и отклик джойстика регулируются по трём уровням: медленно, средне и быстро. Настраивать можно движение стрелы, рукояти, ковша и поворот платформы. Причём регулировка выполняется как для отдельных функций, так и одновременно для нескольких механизмов.

Под скоростью рабочего оборудования Caterpillar понимает фактическую скорость движения соответствующего механизма: выдвижения или втягивания цилиндров стрелы, рукояти и ковша либо вращения гидромотора поворотной платформы. Отклик джойстика определяет время между перемещением рычага и началом движения рабочего органа.

На практике такая настройка позволяет сделать Cat 303.5 CR заметно удобнее в стеснённых условиях. Например, если рядом с экскаватором проходят люди или рабочее оборудование перемещается в непосредственной близости от сооружений, скорость механизмов можно уменьшить. На открытой площадке, где важен темп выполнения циклов, настройки можно изменить в противоположную сторону.

Ещё одна важная особенность — управление движением машины левым джойстиком. Нажатием специальной кнопки левый джойстик рабочего оборудования переключается в режим управления ходом. После этого им можно задавать движение вперёд и назад, а также выполнять повороты влево и вправо.

Оператору не требуется постоянно наклоняться вперёд к традиционным ходовым рычагам. Он может оставаться в удобном положении, опираясь спиной на кресло, и управлять перемещением экскаватора левой рукой. Это особенно полезно при частых переездах по площадке и при работе с отвалом.

При этом традиционные ходовые рычаги сохранены. Оператор не привязан к одному варианту управления и может использовать наиболее привычный или удобный способ в зависимости от характера операции.

Дополняет систему круиз-контроль. При движении в режиме управления джойстиком оператор может нажать кнопку на передней стороне левого джойстика и сохранить текущее состояние движения. После этого нет необходимости постоянно удерживать рычаг в выбранном положении.

Круиз-контроль особенно полезен во время планировки и операций, при которых экскаватор должен равномерно перемещаться одновременно с работой отвала или навесного оборудования. Левая рука освобождается от постоянной коррекции движения, а правой оператор может точнее управлять рабочим оборудованием.

Двигатель и производительность

Caterpillar 303.5 CR оснащается дизельным двигателем Cat C1.7 рабочим объёмом 1,7 литра. Это атмосферный двигатель с электронным управлением, рассчитанный на эффективную совместную работу с гидравлической системой нового поколения.

Двигатель соответствует требованиям третьего этапа японских нормативов по выбросам для строительной техники. Машина также отвечает требованиям Министерства земли, инфраструктуры, транспорта и туризма Японии, предъявляемым к строительной технике со сверхнизким уровнем шума.

Важная особенность Cat 303.5 CR — система подачи мощности по требованию. Частота вращения двигателя автоматически изменяется в зависимости от того, что в данный момент делает машина.

В обычном рабочем режиме максимальная частота вращения двигателя поддерживается на экономичном уровне — 2 200 об/мин. Если рабочей операции требуется дополнительная мощность, электроника автоматически увеличивает частоту вращения до 2 375 об/мин.

Таким образом, двигатель не обязан постоянно работать на максимальных оборотах. Дополнительная мощность подключается тогда, когда она действительно необходима для конкретной операции. Это позволяет рациональнее использовать топливо и одновременно сохранять необходимую отзывчивость машины под нагрузкой.

Ещё одна функция, направленная на экономичность, — автоматический холостой ход. Если рычаги управления остаются в нейтральном положении не менее трёх секунд, обороты двигателя автоматически снижаются до 1 400 об/мин.

Если Cat 303.5 CR продолжительное время остаётся без работы, предусмотрена автоматическая остановка двигателя на холостом ходу. Время до отключения оператор может задать через монитор в диапазоне от 3 до 15 минут с шагом в одну минуту.

Это позволяет не оставлять двигатель работающим без необходимости во время технологических пауз и тем самым уменьшать бесполезный расход топлива и выбросы CO₂.

В Cat 303.5 CR применяется двигатель без сажевого фильтра DPF. Для владельца это означает отсутствие отдельного элемента системы, связанного с эксплуатацией и обслуживанием такого фильтра.

Гидравлика и рабочее оборудование

Одним из важнейших технических решений Caterpillar 303.5 CR является электронно-управляемая гидравлическая система нового поколения. В ней действия оператора на джойстиках преобразуются в электрические сигналы, а перемещение золотников гидрораспределителя и производительность гидравлического насоса регулируются электроникой.

Система постоянно согласует подачу гидравлического масла с текущей нагрузкой двигателя. Рабочая жидкость подаётся тогда, когда она действительно необходима, и в объёме, соответствующем выполняемой операции. Это уменьшает энергетические потери и повышает эффективность преобразования мощности двигателя в гидравлическую мощность.

В состав системы входят электронно-управляемый гидравлический насос, электронно-управляемый гидрораспределитель и электронный блок управления. Между джойстиками и гидрораспределителем нет традиционной механической связи.

Кроме того, между гидрораспределителем и рабочим местом оператора отсутствуют пилотные гидролинии. Caterpillar смог отказаться и от отдельного пилотного насоса, исключив постоянный расход рабочей жидкости на функционирование пилотной системы управления.

Такая архитектура дала Caterpillar возможность реализовать гибкую электронную настройку машины. Оператор может менять поведение стрелы, рукояти, ковша и поворотной платформы через интерфейс монитора, а система управления корректирует работу гидравлики согласно выбранным параметрам.

Управление поворотом стрелы

Поворот стрелы выполняется ползунковым переключателем на левом джойстике. Оператор управляет им большим пальцем, не меняя положение руки.

Скорость поворота изменяется пропорционально величине перемещения переключателя. Небольшое движение обеспечивает плавное и точное перемещение стрелы, более сильное — увеличивает скорость.

Такой способ управления позволяет дозировать движение точнее, чем при традиционном ножном управлении, и уменьшает нагрузку на оператора во время продолжительной работы.

Управление навесным гидравлическим оборудованием

Ползунковый переключатель на правом джойстике используется для управления гидравлическим рабочим оборудованием. Расход рабочей жидкости изменяется пропорционально перемещению переключателя.

Для длительных операций предусмотрена функция непрерывной подачи потока. Она поддерживает постоянный расход масла к навесному оборудованию, освобождая оператора от необходимости непрерывно удерживать орган управления.

Через монитор можно отдельно задавать расход рабочей жидкости для подключённого оборудования. Диапазон регулировки составляет от 10 до 100 % с шагом 10 %.

Это позволяет согласовать возможности гидросистемы с требованиями конкретного рабочего органа. Для оборудования, которому не нужен максимальный поток, подачу можно уменьшить. В результате снижается ненужная нагрузка на навесное оборудование и рациональнее используется мощность машины.

При необходимости для Cat 303.5 CR может применяться и традиционная правая ножная педаль управления рабочим оборудованием — она предлагается как дополнительное оснащение.

Плавающий режим отвала

Отвал Caterpillar 303.5 CR имеет плавающее положение. При его включении для планировки используется собственный вес отвала.

Оператор переводит рычаг управления в соответствующий режим, после чего отвал может следовать за поверхностью без необходимости постоянно вручную корректировать его положение. Такая функция упрощает выравнивание грунта и особенно полезна при финишной планировке.

Для Cat 303.5 CR предусмотрена болтовая режущая кромка отвала. Она выполнена сменной и может переворачиваться для повторного использования другой рабочей стороны. При износе кромку можно заменить отдельно, не меняя весь отвал, что сокращает продолжительность ремонта и простой машины.

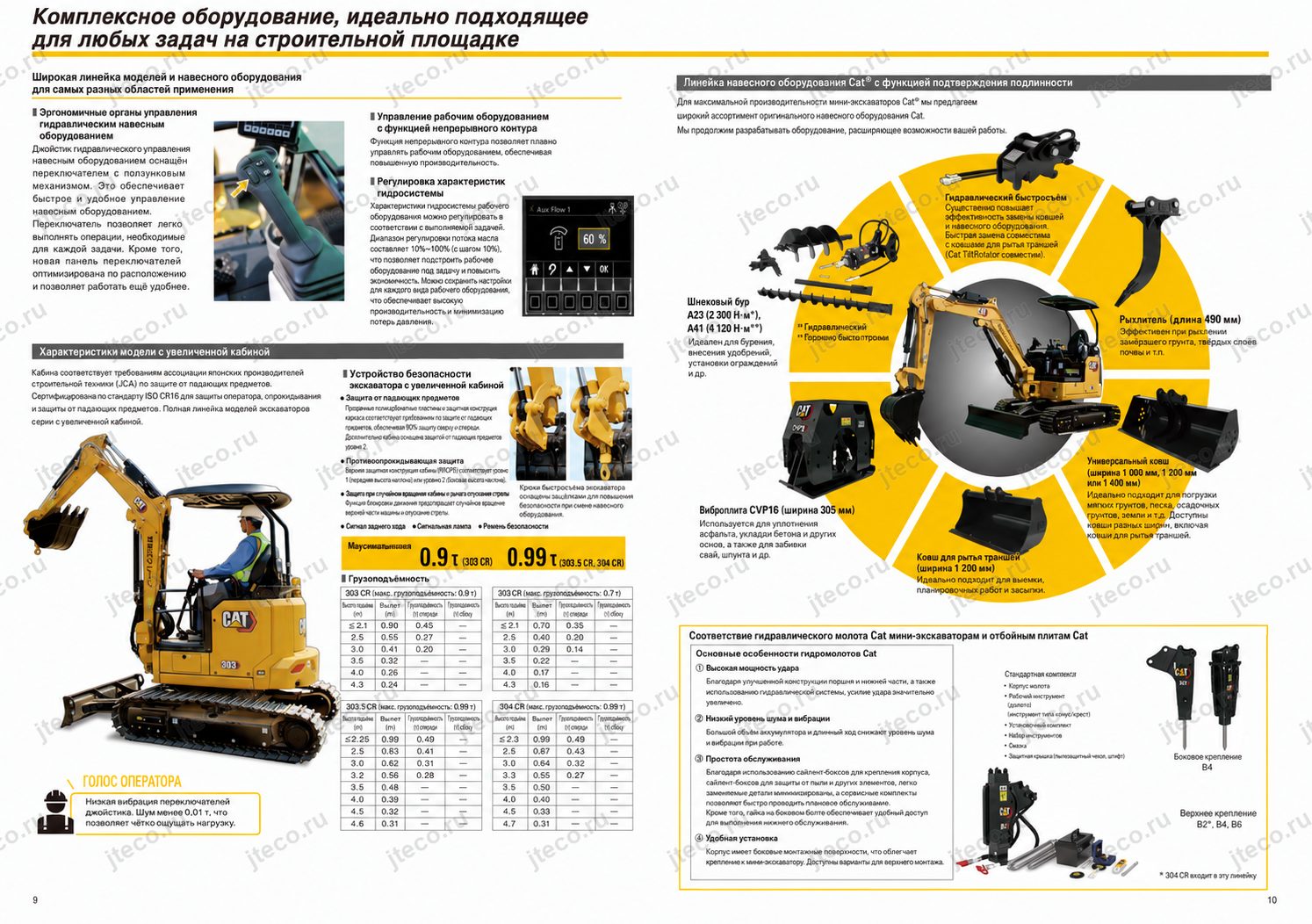

Оригинальное рабочее оборудование Cat

Для Caterpillar 303.5 CR доступен широкий ассортимент оригинального навесного оборудования Cat.

Гидравлический быстросъёмный механизм позволяет оператору менять ковши и другие совместимые рабочие органы, не покидая своего места. Это особенно удобно на объектах, где экскаватор в течение смены последовательно выполняет несколько различных операций.

Для бурения могут применяться шнеки A23 и A41. Они предназначены для устройства отверстий под сваи, посадку деревьев, установку ограждений, строительных лесов, дорожных знаков и аналогичные задачи. Крутящий момент приводного вала составляет 2 300 Н·м для A23 и 4 120 Н·м для A41.

Для рыхления плотного грунта, каменистой почвы и других твёрдых материалов предлагается рыхлитель длиной 490 мм.

Вибрационная уплотнительная плита CVP16 шириной 305 мм предназначена для уплотнения грунта, песка, гравия и подобных материалов перед бетонированием или укладкой асфальта.

Ковши для очистки канав предлагаются шириной 1 000, 1 200 и 1 400 мм. Они могут использоваться для очистки широких канав, погрузочных операций, формирования откосов, планировки и финишного выравнивания. В линейке также предусмотрена наклоняемая версия.

Для планировочных работ предусмотрен грунтовый ковш шириной 1 200 мм.

Для разрушения твёрдых материалов Caterpillar предлагает гидромолоты Cat. В их рабочем цикле используются гидравлическая энергия и энергия азота, а крупный длинноходный поршень обеспечивает высокую ударную мощность. В зависимости от конфигурации доступны варианты с боковым и верхним креплением.

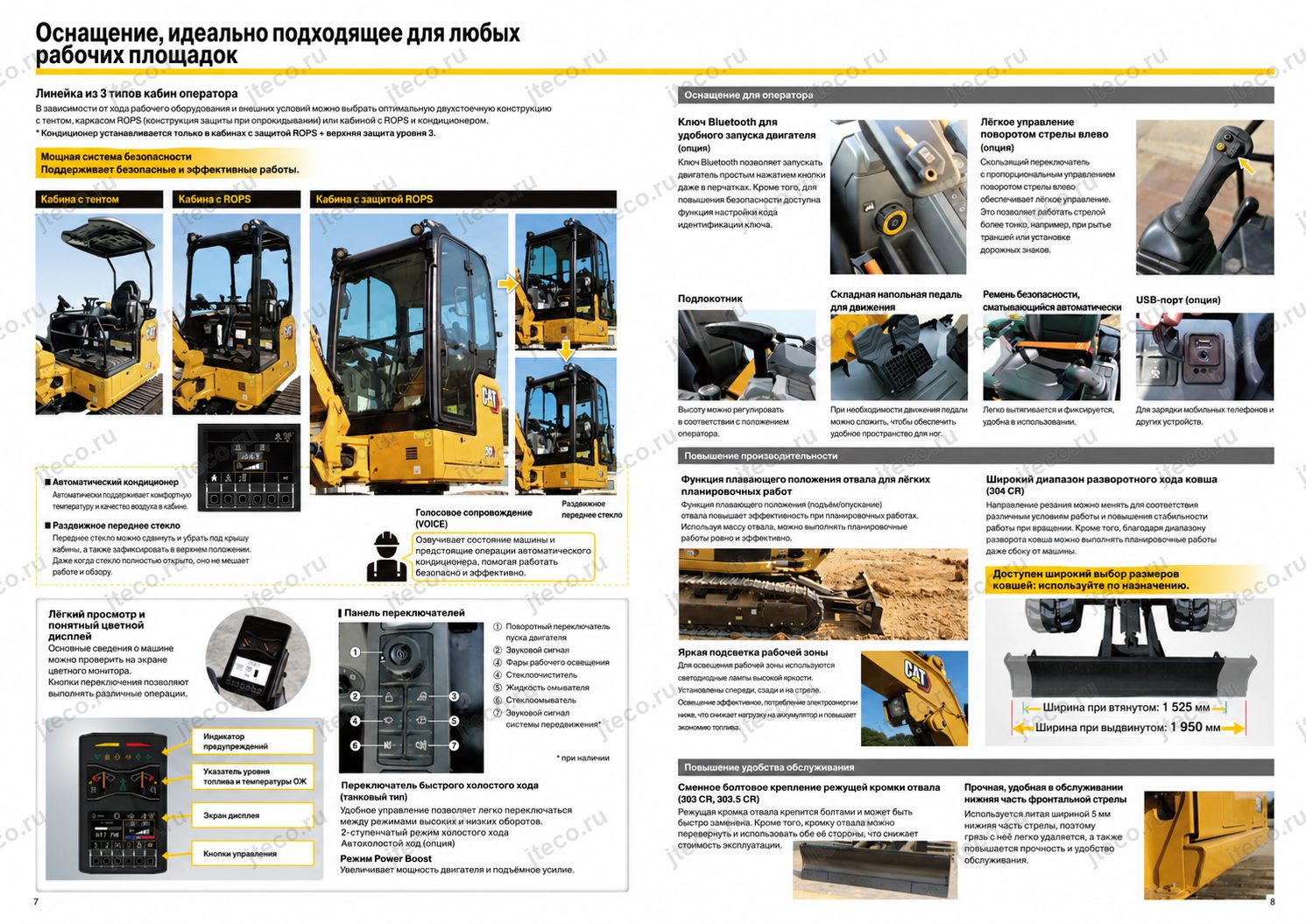

Удобство и безопасность оператора

Рабочее место Caterpillar 303.5 CR разработано с учётом того, что оператор может находиться в машине в течение значительной части смены. Поэтому Caterpillar уделил большое внимание посадке, расположению органов управления, климату в кабине и возможности выполнять основные настройки без выхода из кресла.

Для машины предусмотрено три варианта рабочего места: легко снимаемый двухстоечный мягкий навес, четырёхстоечный навес ROPS и кабина ROPS с автоматическим кондиционером.

Наличие нескольких конфигураций позволяет подобрать исполнение под климат и характер эксплуатации. Для защищённой всесезонной работы предусмотрена закрытая кабина, а для условий, где важна простота открытого рабочего места, доступны варианты с навесом.

Кабина с автоматическим кондиционером

В кабине устанавливается автоматический кондиционер. После выбора температуры система самостоятельно регулирует интенсивность воздушного потока и температуру подаваемого воздуха.

Оператору не требуется постоянно вручную корректировать климатические настройки при изменении температуры внутри кабины. Такая система рассчитана на поддержание комфортных условий в течение рабочего дня и позволяет использовать машину круглый год.

Сдвижное переднее стекло

Нижняя часть переднего стекла выполнена сдвижной. Стекло можно быстро открыть и закрыть без сложного демонтажа.

При полном открывании переднее стекло убирается вместе с верхней секцией. Такая конструкция упрощает переход от закрытой кабины к более открытому рабочему пространству и снижает риск повреждения стекла, связанный со снятием и последующей установкой отдельных элементов.

Цветной ЖК-монитор

Цветной монитор является одним из центральных элементов управления Caterpillar 303.5 CR. На нём отображаются основные данные о состоянии машины, предупреждения, уровень топлива, температура охлаждающей жидкости и рабочие настройки.

Кнопки в нижней части дисплея позволяют менять параметры непосредственно с рабочего места.

Через монитор регулируются характеристики рабочего оборудования, расход дополнительной гидролинии, время до автоматической остановки двигателя и другие доступные параметры.

Здесь же можно быстро переключить схему управления. В стандартной комплектации предусмотрены два варианта схемы, а при соответствующем оснащении доступны четыре. Оператору не нужно выходить из машины и выполнять механическую перенастройку органов управления.

Запуск и защита от несанкционированного использования

Caterpillar 303.5 CR поддерживает запуск двигателя после ввода пароля на мониторе. Эта функция позволяет ограничить использование машины лицами, не знающими установленный код.

Также предусмотрена система запуска с электронным ключом Bluetooth. Двигатель можно запустить нажатием кнопки, а электронная идентификация ключа одновременно выполняет защитную функцию.

Для техники, которая остаётся на открытой строительной площадке или используется несколькими операторами, наличие подобных средств позволяет лучше контролировать доступ к машине.

Эргономика рабочего места

Высоту рабочего места можно регулировать, подбирая удобное положение для конкретного оператора.

Педали хода выполнены складными. Если оператор ими не пользуется, педали можно убрать, увеличив свободное пространство для ног.

Инерционный ремень безопасности имеет ярко-оранжевый цвет. Благодаря этому снаружи машины легче определить, пристёгнут ли оператор.

В кабине предусмотрен USB-порт для зарядки мобильного телефона и других электронных устройств.

Управление поворотом стрелы и гидравлическим навесным оборудованием вынесено на ползунковые переключатели джойстиков. Оператору не приходится постоянно переносить ноги между педалями, а основные рабочие действия выполняются руками без изменения посадки.

Освещение и работа в тёмное время суток

На Caterpillar 303.5 CR предусмотрен центральный рабочий фонарь, расположенный с нижней стороны стрелы.

Такое расположение позволяет освещать рабочую зону непосредственно в районе ковша. Широкий сектор света помогает оператору лучше контролировать рабочее оборудование при недостаточном естественном освещении.

Предусмотрена и задержка выключения света. После остановки двигателя фонарь некоторое время продолжает работать, освещая пространство рядом с машиной. Это удобно после завершения смены, когда оператор выходит из кабины или осматривает технику в тёмное время суток.

Крановая комплектация

При соответствующем оснащении Caterpillar 303.5 CR может использоваться как экскаватор-кран.

Крановая версия соответствует требованиям Японской ассоциации кранов и комплектуется специализированными системами безопасности.

Одной из них является система предупреждения о перегрузке. Когда фактическая масса груза приближается к предельной грузоподъёмности, оператор получает визуальное и звуковое предупреждение. Примерно при 90 % номинальной грузоподъёмности система подаёт предупредительный сигнал, а на мониторе появляется соответствующее сообщение.

Для движения с подвешенным грузом предусмотрен отдельный режим. При начале перемещения допустимая грузоподъёмность автоматически ограничивается примерно половиной номинального значения.

В состав средств безопасности входят клапан предотвращения падения стрелы, клапан предотвращения падения рукояти и проблесковый маяк.

На мониторе в крановом режиме отображается масса груза с шагом 0,01 т.

Крюк крановой комплектации имеет фиксатор и конструкцию с защёлкой, позволяющую быстро выводить его в рабочее положение и убирать после завершения подъёмных операций.

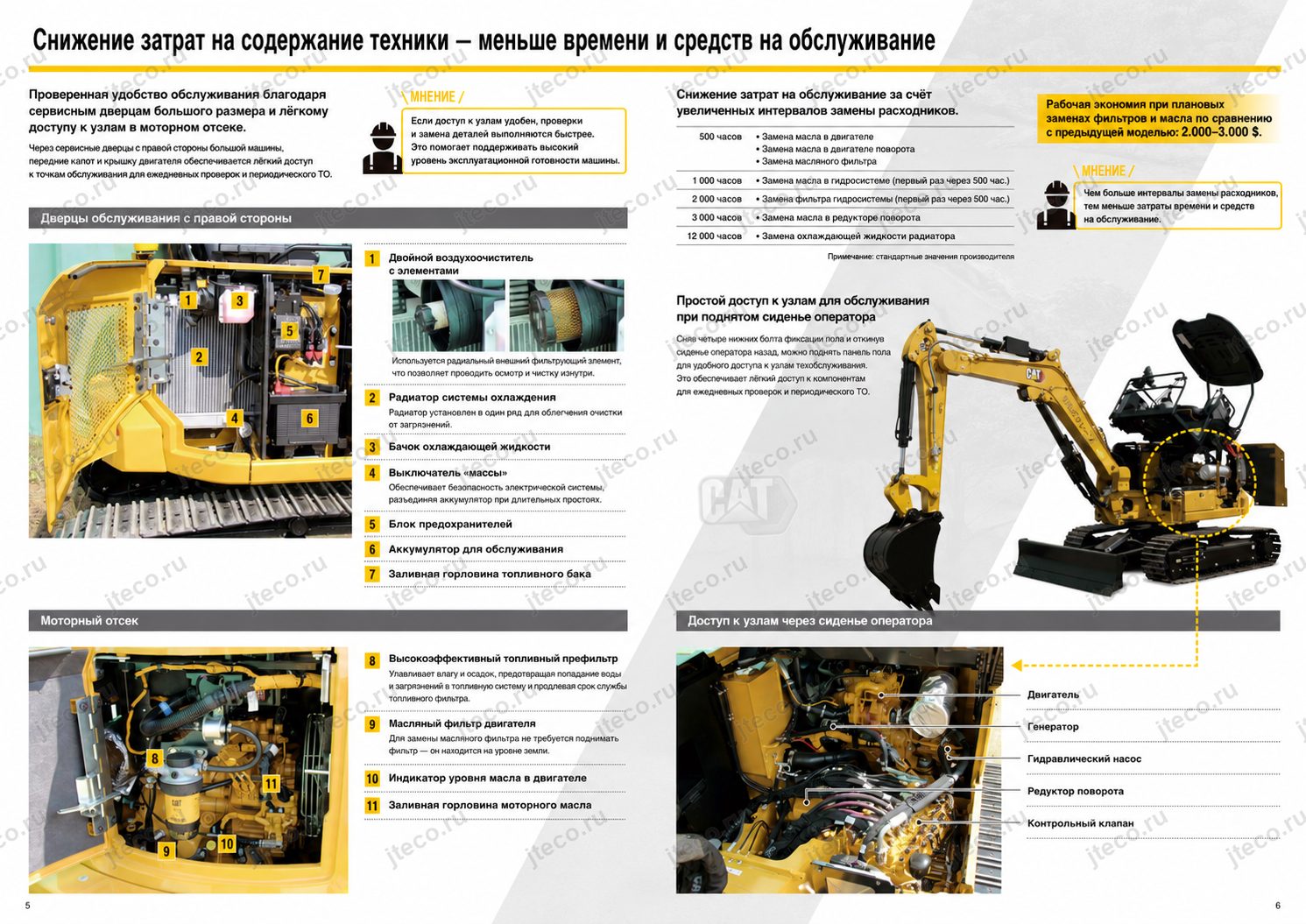

Надёжность и обслуживание

При создании Caterpillar 303.5 CR большое внимание уделено доступу к узлам, которые требуют регулярной проверки и обслуживания. Чем меньше времени приходится тратить на ежедневные операции и разборку машины, тем проще поддерживать её в рабочем состоянии.

Правая сервисная дверца широко открывается и обеспечивает доступ к основным точкам обслуживания.

За ней размещён двухэлементный воздухоочиститель с двумя воздушными фильтрами радиального уплотнения. Индикатор загрязнения позволяет быстро оценить состояние фильтра и определить необходимость обслуживания.

Радиатор и маслоохладитель установлены в один ряд. Такое расположение обеспечивает эффективное охлаждение и одновременно облегчает очистку теплообменников от загрязнений.

В сервисной зоне также находятся расширительный бачок охлаждающей жидкости, выключатель массы аккумуляторной батареи, блок предохранителей, необслуживаемая аккумуляторная батарея и заливная горловина гидравлического масла.

Выключатель массы полезен как при техническом обслуживании электрической системы, так и при длительном хранении экскаватора: отключение аккумулятора помогает предотвратить его разряд.

Под капотом двигателя находятся фильтр моторного масла, щуп и заливная горловина моторного масла. Под масляным фильтром предусмотрен специальный поддон, который уменьшает вероятность стекания масла внутрь машины при замене фильтрующего элемента.

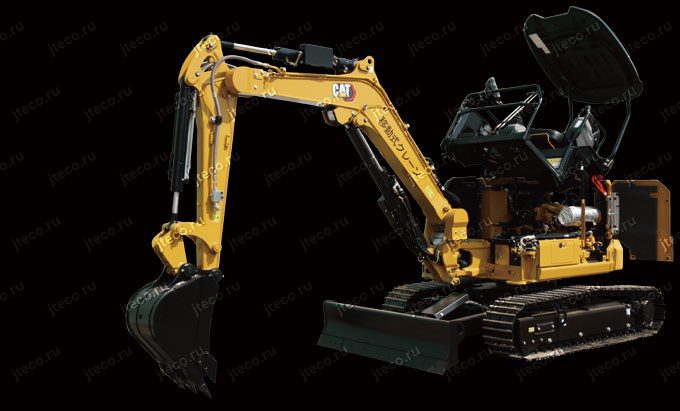

Откидывающееся рабочее место оператора

Для более глубокого обслуживания рабочее место оператора можно откинуть вверх.

Для этого снимаются две крышки в нижней передней части машины справа и слева и ослабляются два крепёжных болта. После этого сиденье поднимается, открывая доступ к внутренним агрегатам.

После откидывания рабочего места становятся доступны двигатель, генератор, гидравлический насос, гидромотор механизма поворота и гидрораспределитель.

Такое решение особенно важно для сервисных операций, которые на компактной машине обычно затруднены плотной компоновкой оборудования. Caterpillar предусмотрел возможность получить доступ к ключевым агрегатам без сложной последовательной разборки верхней части машины.

Усиленные элементы конструкции

На Cat 303.5 CR применяется прочное ударостойкое крыло толщиной 5 мм. Оно рассчитано на удары снизу и сбоку, меньше подвержено деформации и предназначено для продолжительной эксплуатации в условиях строительной площадки.

Отвал оснащён заменяемой болтовой режущей кромкой. При износе её можно перевернуть и использовать вторую рабочую сторону, а затем заменить отдельно. Это снижает объём ремонтных работ и позволяет быстрее вернуть машину в эксплуатацию.

Увеличенные интервалы замены расходных материалов также направлены на сокращение количества сервисных остановок и затрат на техническое обслуживание.

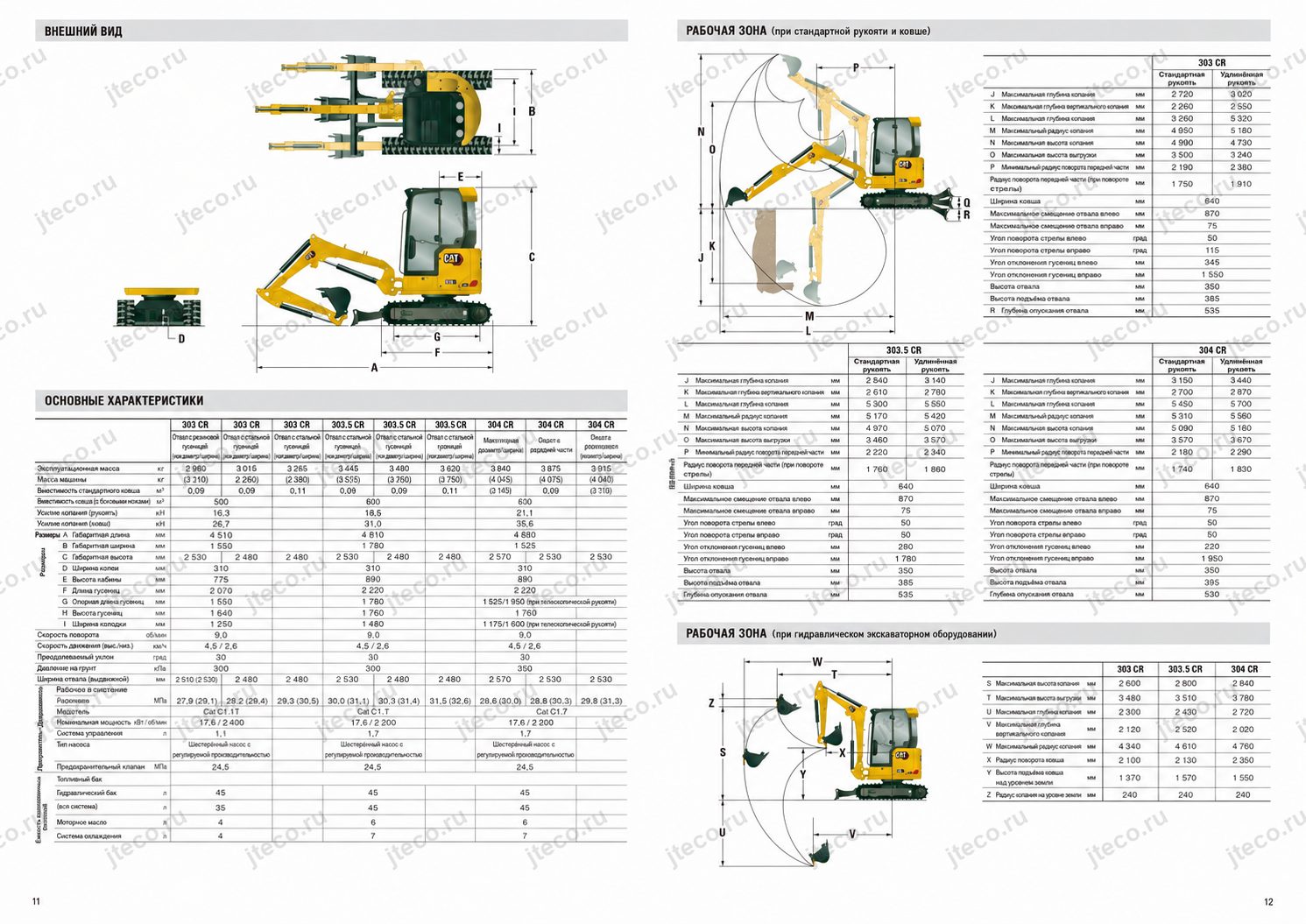

Габариты и манёвренность

Caterpillar 303.5 CR относится к классу компактных мини-гидравлических экскаваторов и ориентирован на работу там, где важны точность движений и возможность выполнять операции в ограниченном пространстве.

Особую роль в таких условиях играет не только физический размер машины, но и характер управления. Электронная настройка скорости механизмов позволяет намеренно замедлить стрелу, рукоять, ковш или поворот платформы для аккуратной работы рядом с сооружениями, ограждениями, техникой или людьми.

Управление ходом одним левым джойстиком также полезно при частых перемещениях в пределах объекта. Оператор может переезжать между рабочими зонами, не наклоняясь к ходовым рычагам, и сохранять естественное положение тела.

При планировке круиз-контроль позволяет поддерживать прямолинейное движение, пока оператор сосредоточен на работе отвалом. В сочетании с плавающим режимом это помогает выполнять выравнивание поверхности более последовательно и с меньшим количеством лишних действий.

Поворот стрелы управляется пропорциональным переключателем на джойстике, что особенно удобно в тесном пространстве, где важно точно дозировать каждое перемещение рабочего оборудования.

Таким образом, манёвренность Cat 303.5 CR обеспечивается не только компактностью машины как таковой, но и системой управления, позволяющей оператору адаптировать скорость и чувствительность механизмов к конкретному пространству.

Для кого подходит Caterpillar 303.5 CR

Caterpillar 303.5 CR будет особенно интересен владельцам, которым нужен не просто компактный экскаватор, а универсальная машина с возможностью тонко адаптировать рабочие характеристики под разные задачи.

Для строительных организаций преимуществом станет сочетание экскаваторных, планировочных и вспомогательных функций. На одной площадке машина может разрабатывать грунт, формировать траншеи и откосы, очищать канавы, выполнять погрузочные операции, планировать поверхность и работать с гидравлическим навесным оборудованием.

Коммунальным и эксплуатационным организациям будет полезна возможность аккуратной настройки скорости рабочих органов. В условиях городской застройки, рядом с коммуникациями, пешеходными зонами и существующими объектами возможность намеренно сделать движения более плавными повышает контролируемость машины.

Подрядчикам, которые часто меняют характер работ, будет полезна универсальная дополнительная гидравлика и регулировка потока от 10 до 100 %. Вместо фиксированной настройки системы оператор может подобрать подачу масла под конкретное навесное оборудование.

Для компаний, выполняющих демонтаж и разрушение, предусмотрена возможность применения гидромолотов Cat.

При благоустройстве территорий полезны шнеки, рыхлитель, планировочные ковши, оборудование для очистки канав и вибрационная плита.

Для подрядчиков, которым периодически требуется перемещение грузов, может быть интересна крановая комплектация с системой предупреждения о перегрузке, индикацией массы и защитными клапанами.

Cat 303.5 CR также подходит владельцам, для которых важна эргономика. Управление движением одним джойстиком, круиз-контроль, ползунковые регуляторы гидравлического оборудования, автоматический кондиционер и возможность выполнять основные настройки с цветного монитора направлены на снижение количества лишних движений оператора в течение смены.

Отдельное преимущество для собственного парка техники — удобство обслуживания. Широко открывающаяся сервисная зона, рядное расположение радиатора и маслоохладителя, индикатор загрязнения воздушного фильтра, откидывающееся рабочее место и доступ к основным агрегатам упрощают регулярные сервисные процедуры.
