Мини-экскаватор CAT 304CR

Назначение и сферы применения

Cat 304 CR рассчитан на работу там, где от мини-экскаватора требуется сочетание компактности, точного управления и возможности быстро менять характер выполняемых операций. Благодаря регулируемой ширине гусеничной колеи машина способна проходить через ограниченные по ширине участки, а после расширения ходовой части получает более широкую опорную базу для работы.

В суженном положении ширина составляет 1 525 мм, в расширенном — 1 950 мм. Это позволяет использовать одну машину как на тесных объектах, где каждый сантиметр проезда имеет значение, так и на открытых площадках, где требуется повышенная устойчивость во время выполнения рабочих операций. Вместе с гусеницами регулируется и ширина отвала: его боковые секции складываются и фиксируются пальцами.

Функциональность 304 CR дополнительно расширяется сменным рабочим оборудованием Cat. Для модели предусмотрена работа с ковшами различного назначения, рыхлителем, шнеками, вибрационной уплотнительной плитой и гидромолотами. При соответствующей комплектации экскаватор может использоваться и для подъёмных операций в режиме экскаватора-крана.

Такой набор возможностей делает 304 CR подходящим для разработки и перемещения грунта, устройства и очистки канав, формирования откосов, финишной планировки, бурения отверстий, подготовки оснований, рыхления плотных грунтов и разрушения твёрдых материалов. Возможность регулировать поток гидравлической жидкости под конкретное навесное оборудование позволяет использовать машину не как экскаватор с одной-двумя базовыми функциями, а как универсальную рабочую платформу.

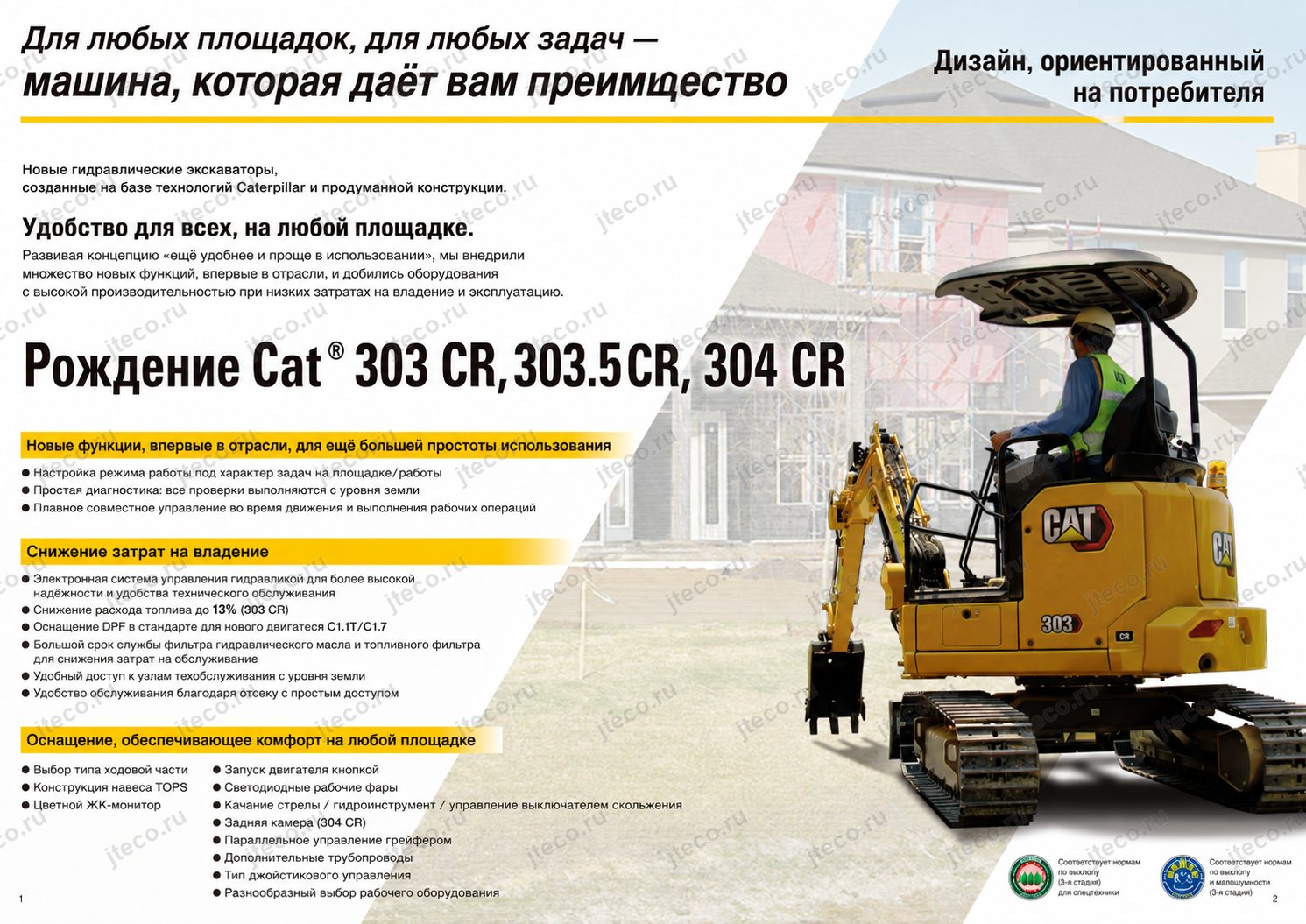

Ключевые преимущества Cat 304 CR

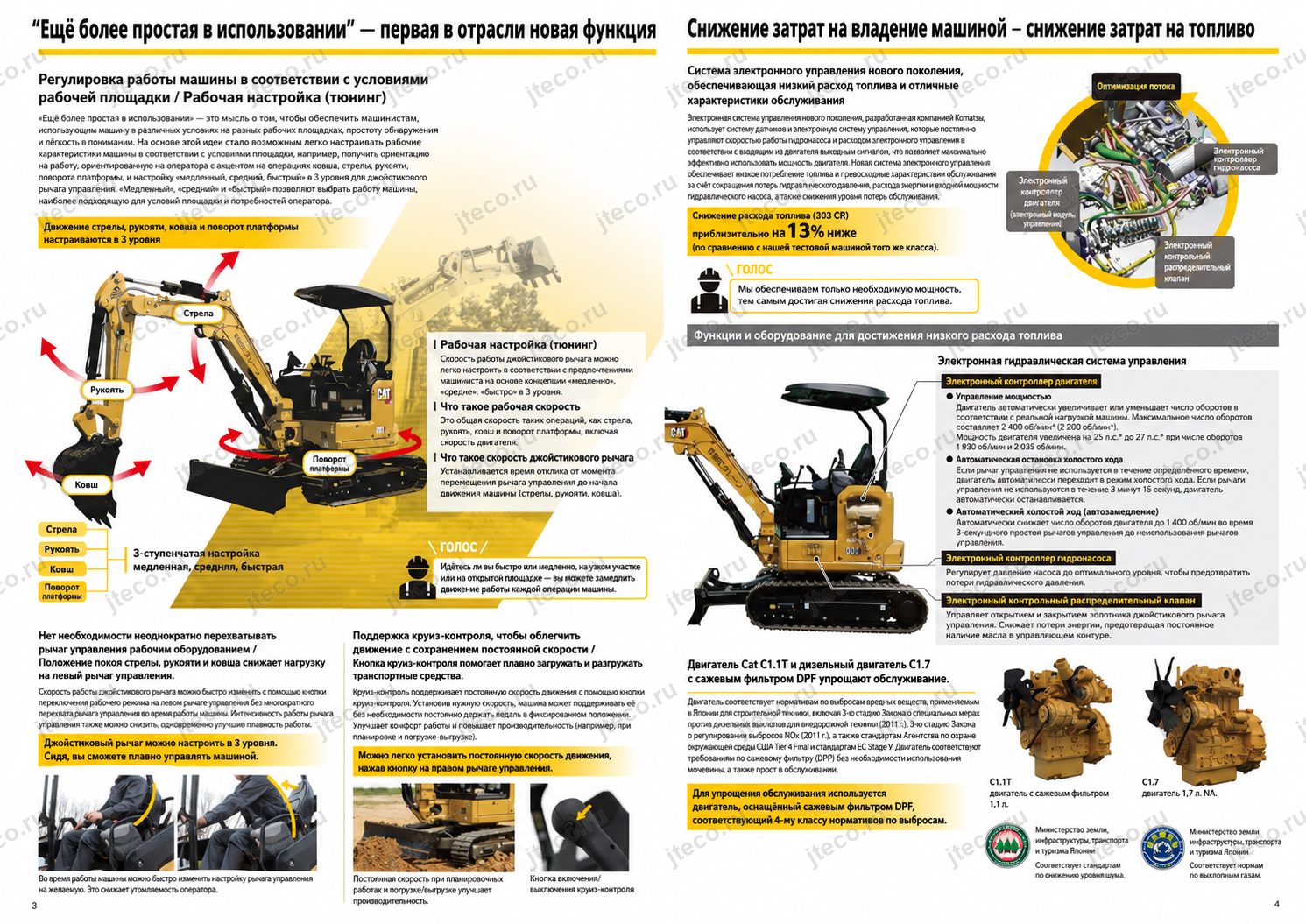

Управление можно настроить под конкретную работу

В Cat 304 CR оператору не приходится принимать заводские настройки машины как неизменные. Характер работы стрелы, рукояти, ковша и поворотной платформы можно адаптировать под условия объекта.

Скорость рабочих механизмов и отклик джойстика регулируются по трём уровням: медленно, средне и быстро. При этом параметры можно изменять как одновременно, так и отдельно для разных рабочих движений.

Под скоростью рабочего оборудования понимается фактическая скорость движения механизмов: выдвижения и втягивания цилиндров стрелы, рукояти и ковша, а также вращения поворотной платформы. Отклик джойстика определяет, насколько быстро соответствующий механизм начинает движение после перемещения рычага оператором.

На практике это даёт возможность получать совершенно разный характер управления на одной и той же машине. Например, при подъёме груза на ограниченной площадке можно сделать движения более медленными и плавными. Если же основная задача — интенсивная разработка грунта и высокая производительность, управление можно настроить на более быструю реакцию.

Особенно полезна такая регулировка на объектах, где рядом с машиной находятся люди или другие препятствия. Сниженная скорость рабочего оборудования позволяет оператору точнее дозировать движения и работать спокойнее в тесном пространстве.

Все настройки выполняются с монитора непосредственно с рабочего места — без механической перенастройки машины.

Управление движением одной левой рукой

Для перемещения Cat 304 CR оператор может использовать не только традиционные ходовые рычаги. Нажатием специальной кнопки левый джойстик рабочего оборудования переключается в режим управления ходом.

После этого одним левым джойстиком можно задавать движение вперёд и назад и выполнять повороты влево и вправо.

Главное преимущество такого решения проявляется при длительном перемещении по площадке и при работе отвалом. При традиционной схеме оператору приходится наклоняться к ходовым рычагам и менять положение тела. В 304 CR можно оставаться в нормальном положении, опираясь спиной на спинку сиденья, и управлять движением левой рукой.

Это снижает физическую нагрузку при повторяющихся операциях и позволяет меньше отвлекаться на изменение посадки. Особенно заметно преимущество при работах, где машина постоянно перемещается короткими проходами.

При этом Caterpillar не отказалась от обычных ходовых рычагов. Они сохранены, поэтому оператор может выбирать привычный или альтернативный способ управления в зависимости от конкретной операции.

Круиз-контроль для работ в движении

При работе в режиме управления ходом джойстиком оператор может зафиксировать текущее состояние движения отдельной кнопкой на передней части левого джойстика.

После включения круиз-контроля Cat 304 CR продолжает прямолинейное движение без необходимости постоянно удерживать джойстик. Левая рука освобождается от непрерывного контроля хода, а оператор может сосредоточиться на управлении рабочим оборудованием правой рукой.

Функция особенно полезна при планировке. Машина поддерживает движение, пока оператор контролирует отвал, поэтому ему проще следить за качеством поверхности и выдерживать нужный характер прохода.

Круиз-контроль также может быть полезен в других операциях, совмещающих перемещение машины с работой навесного оборудования. Для включения и выключения предусмотрена отдельная кнопка.

Двигатель и производительность

Cat 304 CR оснащается дизельным двигателем Cat C1.7 рабочим объёмом 1,7 литра. Это атмосферный двигатель с электронным управлением, разработанный с учётом требований японских норм по выбросам третьего этапа.

Номинальная логика работы двигателя построена не на постоянном удержании максимальных оборотов, а на автоматическом изменении частоты вращения в зависимости от нагрузки.

В обычных условиях максимальная частота вращения Cat 304 CR поддерживается на уровне 2 200 об/мин. Если машине требуется дополнительная мощность, система автоматически повышает обороты до 2 375 об/мин.

Таким образом, оператору не нужно вручную увеличивать обороты каждый раз при изменении нагрузки. Электронная система учитывает выполняемую операцию — работу рабочим оборудованием или перемещение машины — и подаёт необходимую мощность по требованию.

Такой принцип тесно связан с работой электронной гидравлики. Двигатель и гидравлический насос работают как единая система: производительность насоса регулируется таким образом, чтобы эффективнее преобразовывать мощность двигателя в гидравлическую.

Автоматический холостой ход

Если органы управления остаются в нейтральном положении не менее трёх секунд, система автоматически снижает частоту вращения двигателя до 1 400 об/мин.

Это особенно полезно при цикличной работе, когда между отдельными операциями возникают короткие паузы. Двигателю не требуется всё это время работать на повышенной частоте вращения.

Автоматическая остановка двигателя

Если машина длительное время остаётся на холостом ходу, двигатель автоматически выключается. Время до отключения оператор может установить через монитор.

Диапазон настройки составляет от 3 до 15 минут с шагом в одну минуту.

Функция помогает исключить ситуации, когда техника продолжает работать без фактической нагрузки из-за того, что оператор не заглушил двигатель во время перерыва. В результате уменьшается бесполезное потребление топлива и сокращаются выбросы CO₂.

Соответствие требованиям по шуму

Cat 304 CR относится к строительной технике, соответствующей требованиям Министерства земли, инфраструктуры, транспорта и туризма Японии по сверхнизкому уровню шума.

Для покупателя, которому предстоит использовать машину на объектах с повышенными требованиями к шумовой нагрузке, это важная эксплуатационная характеристика, особенно при работе в городской застройке и рядом с другими объектами.

Гидравлика и рабочее оборудование

В Cat 304 CR применяется электронно-управляемая гидравлическая система нового поколения. Команды от джойстиков передаются не через традиционную пилотную гидравлическую систему, а преобразуются в электрические сигналы.

Электронный блок управления регулирует положение золотников гидрораспределителя и производительность гидравлического насоса. Количество подаваемого масла изменяется в соответствии с текущей нагрузкой двигателя и фактической потребностью рабочего оборудования.

Смысл такой системы прост: гидравлическая жидкость подаётся тогда, когда она необходима, и в количестве, необходимом для конкретной операции. Это позволяет уменьшать энергетические потери по сравнению с системой, где часть производительности постоянно расходуется на обеспечение управляющего контура.

В конструкции отсутствуют традиционный пилотный гидравлический насос и пилотные линии между гидрораспределителем и рабочим местом оператора. Между джойстиками и гидрораспределителем также нет механической связи.

Основу системы составляют электронно-управляемый гидравлический насос, электронно-управляемый гидрораспределитель и электронный блок управления.

Управление поворотом стрелы с джойстика

Поворот стрелы управляется ползунковым переключателем на левом джойстике. Оператор двигает переключатель большим пальцем, не перенося ногу на отдельную педаль.

Скорость поворота зависит от величины перемещения переключателя: чем сильнее он отклонён, тем интенсивнее движение. Это позволяет не просто включать и выключать функцию, а плавно дозировать поворот стрелы.

По сравнению с традиционным ножным управлением такое решение повышает точность и уменьшает нагрузку на оператора при длительной работе.

Управление гидравлическим навесным оборудованием

Аналогичный ползунковый переключатель установлен на правом джойстике и используется для управления дополнительным гидравлическим оборудованием.

Расход рабочей жидкости изменяется пропорционально перемещению переключателя. Оператор может плавно контролировать работу подключённого оборудования, не используя постоянно ножную педаль.

При необходимости традиционная правая ножная педаль может устанавливаться в качестве дополнительного оснащения.

Настройка потока под конкретное оборудование

Производительность дополнительной гидролинии можно регулировать с монитора в диапазоне от 10 до 100 % с шагом 10 %.

Это позволяет не подавать максимальный поток к любому подключённому инструменту, а подобрать значение под требования конкретного оборудования. Правильно выбранный расход снижает излишнюю нагрузку на навеску и позволяет эффективнее использовать мощность машины.

Для длительно работающего оборудования предусмотрена функция непрерывной подачи масла. После её включения постоянный поток поддерживается без необходимости всё время удерживать орган управления.

Гидравлический быстросъёмный механизм

При соответствующем оснащении 304 CR может комплектоваться гидравлическим быстросъёмным механизмом. Он позволяет менять ковши и другое совместимое оборудование непосредственно с рабочего места оператора.

Для машины, на которой в течение смены используются разные инструменты, это сокращает количество ручных операций при переналадке и делает переход от одной задачи к другой удобнее.

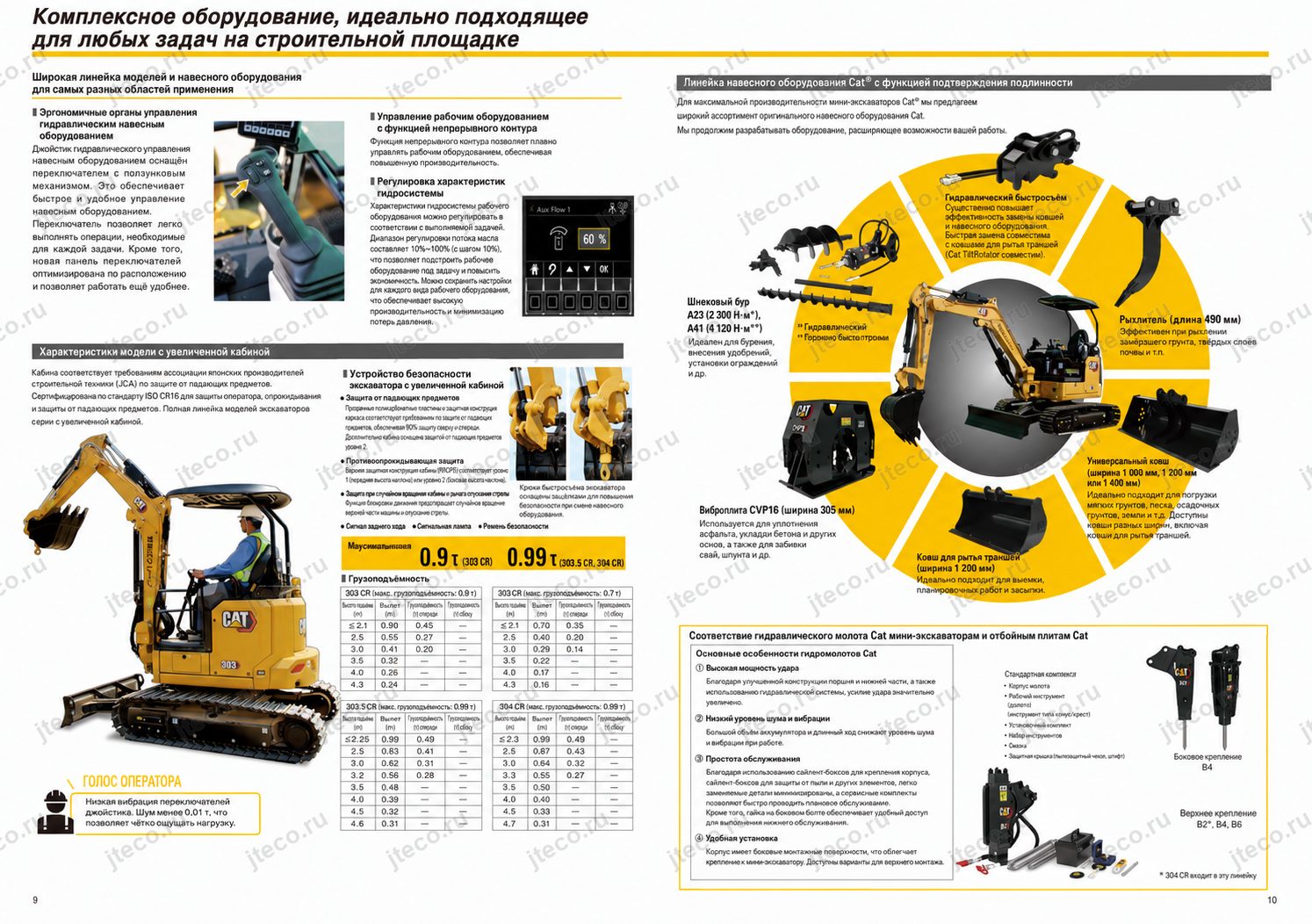

Оригинальное рабочее оборудование Cat

Для мини-экскаваторов Cat предлагается широкая линейка навесного оборудования, позволяющая использовать машину на разных этапах работ.

Шнеки A23 и A41 предназначены для бурения отверстий под сваи, посадку деревьев, монтаж ограждений, строительных лесов, дорожных и информационных знаков и других аналогичных задач. Крутящий момент приводного вала составляет 2 300 Н·м для A23 и 4 120 Н·м для A41.

Для рыхления плотного грунта, каменистой почвы и других твёрдых материалов предусмотрен рыхлитель длиной 490 мм.

Вибрационная уплотнительная плита CVP16 шириной 305 мм используется для уплотнения грунта, песка, гравия и других оснований перед укладкой бетона или асфальта.

Для очистки широких канав, формирования откосов, погрузки, планировки и финишного выравнивания предлагаются ковши шириной 1 000, 1 200 и 1 400 мм. Доступен также наклоняемый вариант, способный работать с наклоном вправо и влево.

Планировочный ковш для грунта шириной 1 200 мм предназначен для планировки площадок, очистки канав, устройства откосов и финишных операций.

Для разрушительных работ предусмотрены гидромолоты Cat. В конструкции гидромолотов для движения поршня используются как гидравлическая энергия, так и энергия азота. Применение крупного длинноходного поршня направлено на получение высокой силы удара.

Для 304 CR необходимо учитывать ограничения по совместимости: гидромолот B2 с верхним креплением на эту модель не устанавливается. Среди указанных в брошюре вариантов присутствуют гидромолоты B4 с боковым креплением, а также B4 и B6 с верхним креплением.

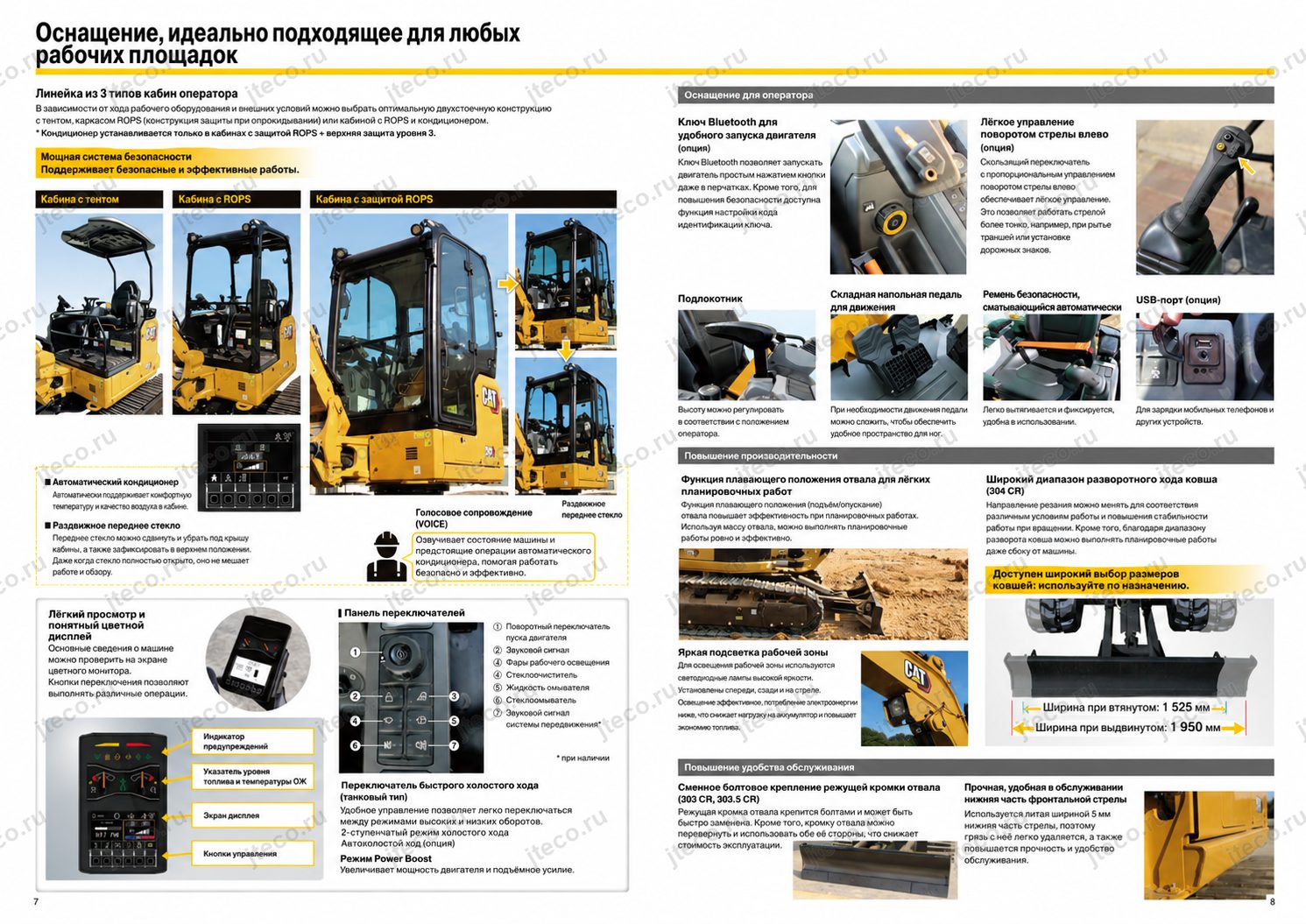

Удобство и безопасность оператора

Три варианта рабочего места

Cat 304 CR может комплектоваться одним из трёх вариантов рабочего места оператора:

• легко снимаемым двухстоечным мягким навесом
• четырёхстоечным навесом ROPS

кабиной ROPS с автоматическим кондиционером.

ROPS — это конструкция защиты оператора при опрокидывании машины. Возможность выбора позволяет подобрать исполнение в зависимости от климата, характера площадки и требований к защите рабочего места.

Кабина с автоматическим кондиционером

В закрытой кабине устанавливается автоматическая климатическая система. После задания температуры кондиционер самостоятельно регулирует температуру поступающего воздуха и интенсивность воздушного потока.

Для оператора это означает отсутствие необходимости постоянно корректировать настройки во время работы при изменении температуры внутри кабины.

Сдвижное переднее стекло

Нижняя часть переднего стекла выполнена сдвижной. Её можно открывать и закрывать без трудоёмкого демонтажа стекла.

При полном открывании переднее стекло убирается вместе с верхней секцией. Такая конструкция упрощает переход между закрытым и открытым режимом рабочего места и одновременно снижает риск повреждения стекла при снятии и установке.

Цветной ЖК-монитор

Основная информация о состоянии машины и настройках выводится на цветной жидкокристаллический дисплей.

На экране отображаются предупреждающие индикаторы, уровень топлива и температура охлаждающей жидкости. Кнопки в нижней части монитора используются для изменения параметров машины.

Через монитор настраиваются характеристики управления рабочим оборудованием, расход дополнительной гидролинии, схема управления и время автоматической остановки двигателя.

Такое объединение настроек особенно важно для машины с большим количеством электронно-управляемых функций: оператор может менять основные рабочие параметры непосредственно из своего кресла.

Быстрое переключение схем управления

Схема управления рабочими механизмами также выбирается через монитор. Для переключения оператору не нужно покидать рабочее место.

В стандартной комплектации доступны две схемы управления, а при соответствующем оснащении — четыре.

Это позволяет быстрее адаптировать экскаватор к привычкам разных операторов, если одной машиной пользуются несколько человек.

Кнопочный запуск и защита от несанкционированного использования

Для запуска двигателя предусмотрено несколько вариантов электронной авторизации.

Один из них — ввод пароля через монитор. Без правильного пароля запуск двигателя невозможен, что помогает защитить машину от несанкционированного использования.

Другой вариант — специальный Bluetooth-ключ. При его наличии двигатель запускается нажатием кнопки. Электронный ключ одновременно выполняет функцию идентификации и помогает повысить защищённость техники.

Складные педали хода

Если педали не используются, их можно сложить. В результате у оператора появляется больше свободного пространства для ног.

Это небольшая деталь, но она непосредственно связана с особенностями Cat 304 CR: поскольку машиной можно управлять в движении с помощью левого джойстика, необходимость постоянно держать ноги на ходовых педалях отсутствует.

Регулировка положения

Рабочее место имеет регулировку по высоте, позволяющую подобрать удобное положение оператора относительно джойстиков и органов управления.

Инерционный ремень безопасности

Cat 304 CR оснащается инерционным ремнём ярко-оранжевого цвета. Контрастная окраска сделана не ради внешнего оформления: благодаря ей снаружи легче определить, пристёгнут ли оператор.

USB-порт

В кабине предусмотрен USB-разъём, от которого можно заряжать мобильный телефон и другие электронные устройства во время рабочей смены.

Освещение рабочей зоны

Центральный рабочий фонарь установлен с нижней стороны стрелы. Он освещает широкую рабочую зону с центром в районе ковша.

Такое расположение направляет свет непосредственно туда, где выполняется основная операция, что особенно важно при работе в тёмное время суток.

Предусмотрена и задержка выключения освещения. После остановки двигателя фонарь продолжает некоторое время гореть, освещая пространство рядом с машиной после завершения работы.

Плавающий режим отвала

Для планировочных операций отвал Cat 304 CR может переводиться в плавающее положение.

В этом режиме оператору не требуется постоянно корректировать давление отвала на поверхность гидравликой: при планировке используется собственный вес отвала.

Достаточно перевести рычаг управления в соответствующее положение, после чего машина может перемещаться, а отвал следует рельефу поверхности.

В сочетании с управлением ходом левым джойстиком и круиз-контролем эта функция формирует удобную схему именно для финишной планировки: машина поддерживает движение, отвал работает в плавающем режиме, а оператор может сосредоточиться на направлении и качестве прохода.

Крановое исполнение

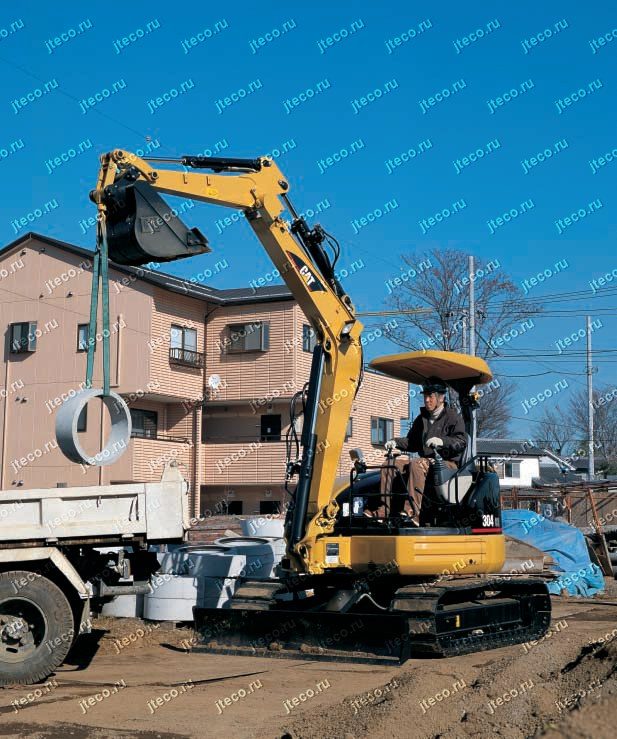

При соответствующем оснащении Cat 304 CR может использоваться в качестве экскаватора-крана.

Крановая версия соответствует требованиям Японской ассоциации кранов и оснащается дополнительными системами безопасности, рассчитанными именно на операции с подвешенным грузом.

Предупреждение о перегрузке

Система контролирует фактическую массу поднимаемого груза относительно допустимой грузоподъёмности.

Когда нагрузка приближается к установленному пределу, оператор получает визуальное и звуковое предупреждение. При достижении примерно 90 % номинальной грузоподъёмности звучит предупреждающий сигнал, а на мониторе появляется соответствующее сообщение.

Отображение массы груза

В крановом режиме монитор показывает массу поднимаемого груза с шагом 0,01 т.

Это даёт оператору фактическую информацию о нагрузке во время работы, а не заставляет ориентироваться только на субъективные ощущения по поведению машины.

Движение с подвешенным грузом

В крановой комплектации предусмотрен специальный режим перемещения машины с поднятым грузом.

При начале движения допустимая грузоподъёмность автоматически переключается примерно на половину номинального значения. Это учитывает дополнительные риски, возникающие при перемещении экскаватора с грузом на крюке.

В состав средств безопасности также входят клапан предотвращения падения стрелы, клапан предотвращения падения рукояти и проблесковый маяк.

Крюк крановой комплектации оснащён фиксатором. Конструкция с защёлкой позволяет выдвигать и убирать крюк одним движением.

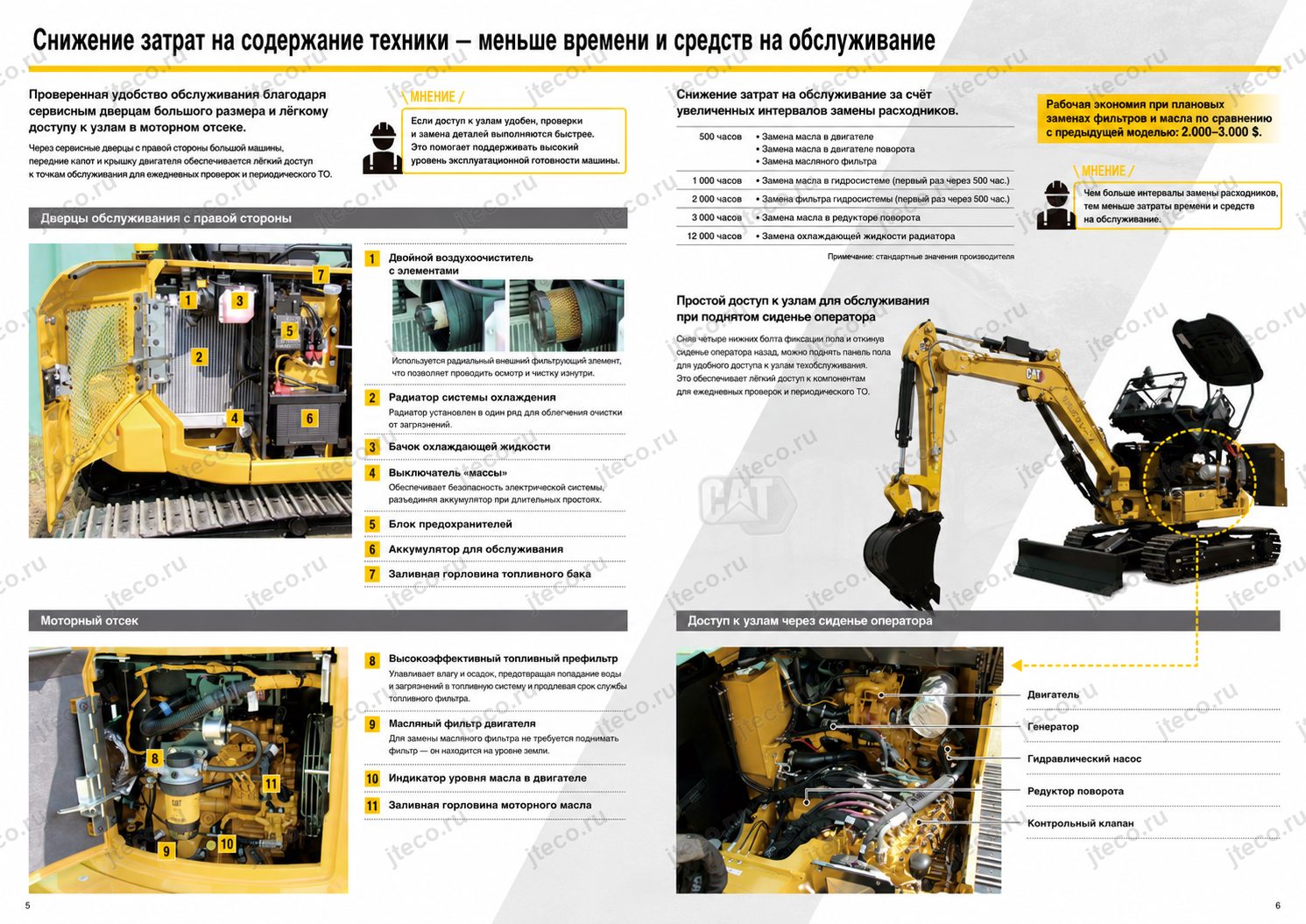

Надёжность и обслуживание

В Cat 304 CR доступ к основным сервисным точкам организован так, чтобы сократить количество лишних операций при регулярном обслуживании.

Правая сервисная дверца широко открывается и обеспечивает доступ сразу к нескольким компонентам. Под капотом двигателя также сгруппированы основные точки контроля и обслуживания.

Система очистки воздуха

Используется двухэлементный воздухоочиститель с двумя воздушными фильтрами радиального уплотнения.

Для контроля их состояния предусмотрен индикатор загрязнения, благодаря которому оператор или механик может быстро определить степень засорения без необоснованной замены фильтра.

Радиатор и маслоохладитель

Радиатор системы охлаждения и маслоохладитель расположены в один ряд.

Такая компоновка облегчает доступ при очистке и обеспечивает эффективное прохождение воздушного потока через теплообменники. Для техники, работающей в пыльных условиях, возможность нормально очищать радиаторы имеет непосредственное значение для стабильной работы системы охлаждения.

Рядом расположен расширительный бачок охлаждающей жидкости.

Выключатель массы

Отдельный выключатель массы аккумуляторной батареи повышает безопасность при работах с электрооборудованием.

Он также позволяет отключить батарею на время длительного хранения машины, снижая риск её разряда.

На экскаваторе используется необслуживаемая аккумуляторная батарея, а блок предохранителей находится в доступной сервисной зоне.

Обслуживание двигателя

Под капотом предусмотрены доступ к щупу уровня моторного масла и заливной горловине.

Под масляным фильтром установлен специальный поддон. При замене фильтра он препятствует стеканию масла на расположенные ниже детали, благодаря чему обслуживание выполняется аккуратнее.

Доступ к гидравлической системе

Заливная горловина гидравлического масла вынесена в сервисную зону.

Сама электронная архитектура гидравлики также упрощена по сравнению с традиционной пилотной системой: в ней отсутствуют пилотный насос и пилотные гидролинии управления.

Это не только связано с эффективностью использования гидравлической мощности, но и уменьшает количество элементов традиционного управляющего контура.

Откидывающееся рабочее место оператора

Для доступа к агрегатам, расположенным внутри машины, рабочее место оператора можно поднять вверх.

Для этого снимаются две крышки в нижней передней части — справа и слева — и ослабляются два крепёжных болта. После этого сиденье откидывается.

Под поднятым рабочим местом открывается доступ к двигателю, генератору, гидравлическому насосу, гидромотору механизма поворота и гидрораспределителю.

Для компактного мини-экскаватора это особенно важно: плотная компоновка позволяет уменьшить габариты машины, но не должна превращать обслуживание внутренних агрегатов в трудоёмкую разборку. Откидная конструкция решает эту задачу непосредственно на уровне компоновки.

Усиленное крыло

В конструкции используется ударостойкое крыло толщиной 5 мм.

Оно рассчитано на удары снизу и сбоку, меньше подвержено деформации и предназначено для длительной эксплуатации в условиях строительной площадки, где контакт ходовой части и элементов корпуса с грунтом, камнями и другими препятствиями практически неизбежен.

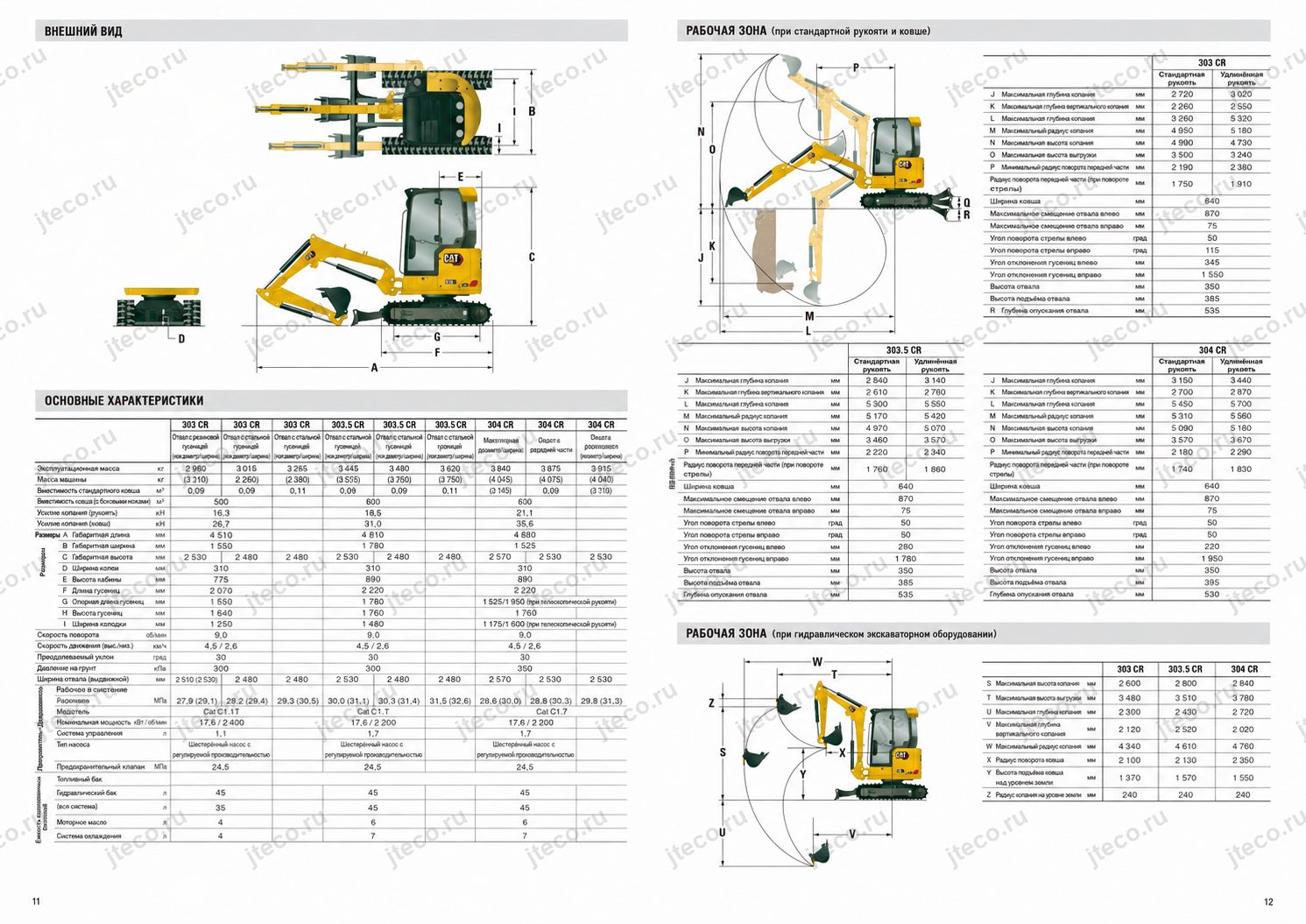

Габариты и манёвренность

Одна из наиболее важных особенностей именно Cat 304 CR — изменяемая ширина ходовой части.

В суженном положении ширина гусеничной колеи составляет 1 525 мм. Такая конфигурация предназначена для прохода через ограниченные пространства и работы на площадках, куда более широкая машина не сможет попасть.

После выхода на рабочий участок колею можно расширить до 1 950 мм. Увеличенная опорная база повышает устойчивость во время выполнения рабочих операций.

Таким образом, покупателю не требуется выбирать между максимально узкой машиной и более широкой устойчивой платформой: обе конфигурации реализованы в одной модели.

Для защиты от случайного изменения ширины используется двухэтапное управление. Раздвижение и сужение гусениц выполняется двумя руками — переключателем на левой консоли и рычагом отвала. Случайно изменить положение ходовой части одним движением органа управления невозможно.

Ширина отвала также изменяется в соответствии с положением гусениц. Боковые секции складываются и фиксируются пальцами, позволяя согласовать габарит рабочего органа с текущей шириной машины.

Именно эта система делает 304 CR особенно интересным для объектов со сложным доступом. Экскаватор может пройти в более узком транспортном или рабочем коридоре, а затем перейти в широкую конфигурацию непосредственно на месте выполнения задачи.

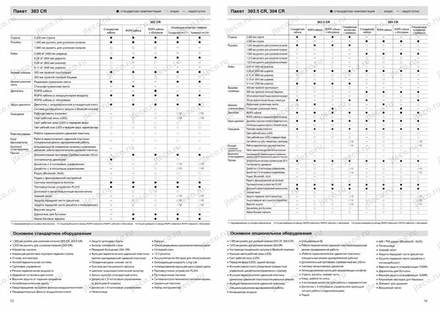

Для кого подходит Cat 304 CR

Cat 304 CR стоит рассматривать в первую очередь тем, кому недостаточно мини-экскаватора только для копания стандартным ковшом.

Модель рассчитана на пользователей, которым приходится регулярно менять характер работы машины. Сегодня это может быть разработка грунта, затем очистка канавы, финишная планировка, бурение, уплотнение основания или работа гидромолотом. Универсальная дополнительная гидролиния, настройка её расхода и ассортимент совместимого оборудования позволяют адаптировать экскаватор к таким переходам без необходимости держать отдельную машину под каждую операцию.

304 CR особенно подходит для стеснённых объектов. Регулируемая ширина 1 525–1 950 мм позволяет сначала уменьшить габарит для прохода, а после выхода на площадку расширить ходовую часть.

Модель также интересна предприятиям, где на одной машине работают разные операторы. Возможность выбрать одну из нескольких схем управления и отдельно настроить скорость механизмов и реакцию джойстиков позволяет адаптировать машину под привычки конкретного человека без механического вмешательства.

Для продолжительных смен значимы и решения, направленные на снижение нагрузки на оператора: управление ходом левым джойстиком, круиз-контроль, управление поворотом стрелы и гидравлическим оборудованием пальцевыми переключателями, складные педали и возможность работать, оставаясь с опорой на спинку кресла.

Тем, кто использует экскаватор в качестве универсального носителя навесного оборудования, будет полезна регулировка гидравлического потока от 10 до 100 %, функция его непрерывной подачи и возможность установки гидравлического быстросъёмного механизма.

Наконец, при необходимости выполнять подъёмные операции 304 CR может быть оснащён крановой комплектацией с системой контроля нагрузки, индикацией массы груза, защитными клапанами и специальным режимом движения с подвешенным грузом.

Cat 304 CR: компактная машина с гибкой настройкой под задачу

Cat 304 CR построен вокруг идеи, что компактный экскаватор должен быть удобен не только по габаритам. Caterpillar дала оператору возможность менять само поведение машины: регулировать скорость отдельных рабочих механизмов, настраивать отклик джойстиков, задавать расход дополнительной гидравлики, выбирать схему управления и переключаться на управление ходом одной рукой.

Электронно-управляемая гидравлика подаёт рабочую жидкость в соответствии с фактической потребностью системы, двигатель Cat C1.7 автоматически изменяет частоту вращения в зависимости от нагрузки, а автоматический холостой ход и остановка двигателя исключают лишнюю работу на повышенных оборотах во время пауз.

В работе 304 CR сочетает компактность и устойчивость благодаря раздвижной гусеничной колее, а плавающий режим отвала, круиз-контроль и управление движением джойстиком упрощают планировочные операции. Для работы со сменным оборудованием предусмотрены пропорциональное управление с правого джойстика, регулировка потока с монитора и режим непрерывной подачи масла.

При этом технологичность машины не сделала её неудобной в обслуживании. Широко открывающаяся сервисная дверца, доступные точки контроля, однорядное расположение радиатора и маслоохладителя, выключатель массы, поддон под масляным фильтром и откидывающееся рабочее место помогают быстрее добраться до основных компонентов.

Именно сочетание регулируемых габаритов, электронной гидравлики, гибких настроек управления и широкого набора рабочего оборудования определяет назначение Cat 304 CR: это мини-экскаватор для тех случаев, когда от одной компактной машины требуется выполнять много разных задач и точно подстраиваться под условия каждой конкретной площадки.
