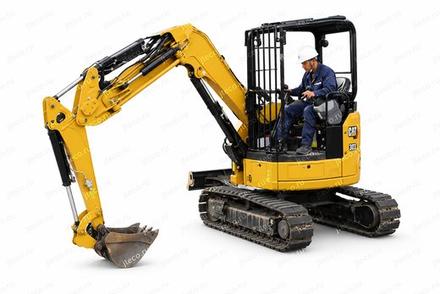

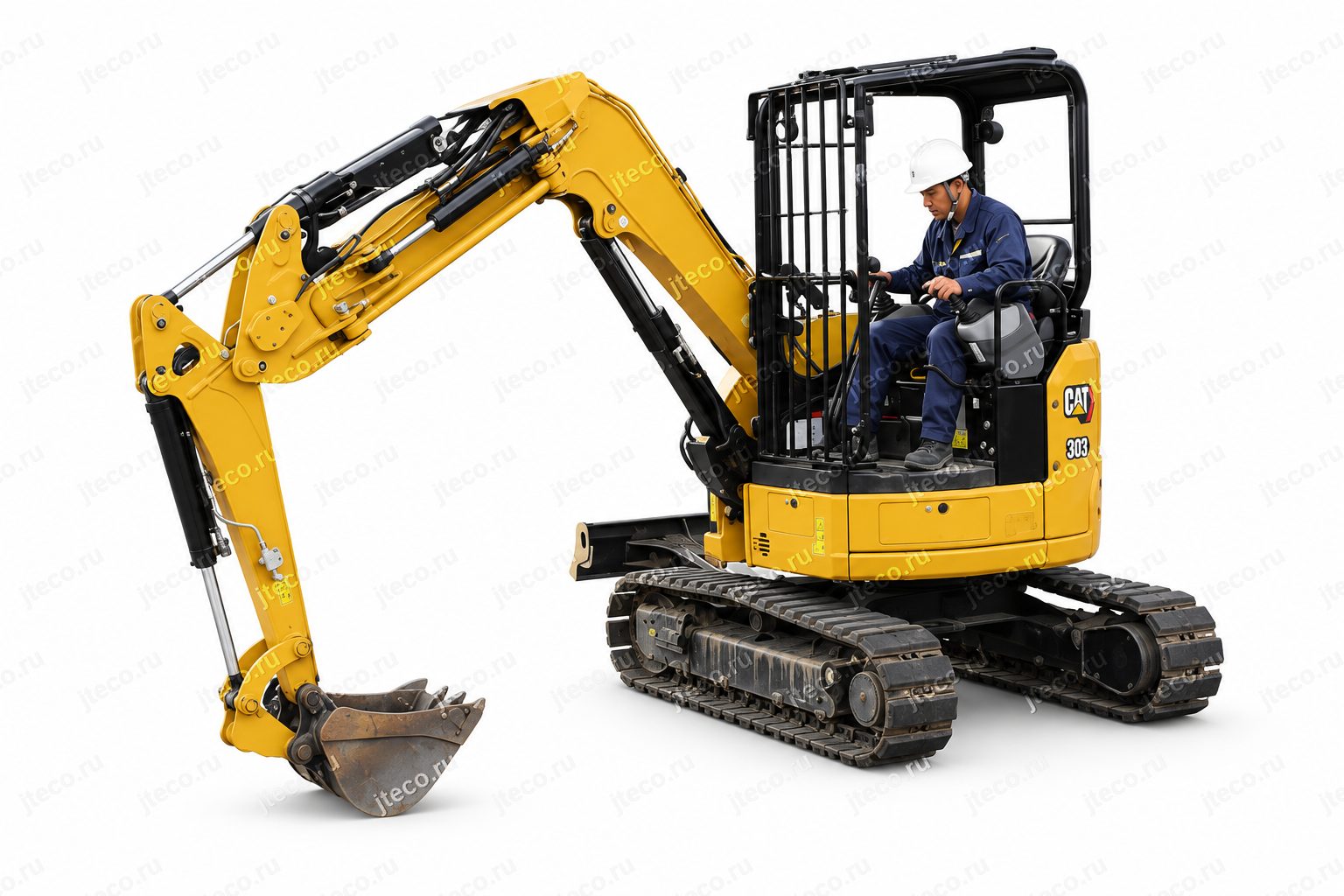

Мини-экскаватор CAT 303SR

Назначение и сферы применения Caterpillar 303 SR

Основная область применения Cat 303 SR — объекты, где пространство вокруг машины ограничено и требуется выполнять земляные, планировочные или вспомогательные работы максимально близко к стенам, ограждениям, существующим сооружениям и другим препятствиям. Сочетание сверхмалого радиуса поворота и офсетной стрелы позволяет уменьшить количество перестановок экскаватора и эффективнее использовать доступную рабочую площадку.

Офсетная стрела даёт возможность вести копание слева и справа за пределами ширины машины, не разворачивая корпус. Это особенно важно в узких проездах и на площадках, где сам поворот экскаватора затруднён. Оператор может сместить рабочее оборудование относительно продольной оси машины и продолжить разработку грунта или другую операцию, сохраняя положение ходовой части.

Такая схема хорошо подходит для работ вдоль стен и других вертикальных препятствий. Небольшой радиус задней части поворотной платформы дополняется компактной траекторией переднего рабочего оборудования, поэтому Caterpillar 303 SR требует меньше свободного пространства для рабочего цикла.

Важное преимущество машины раскрывается и при работе в местах с ограничением по высоте. Для стрелы можно установить предельный угол или высоту подъёма. После достижения заданной точки автоматика останавливает дальнейшее движение стрелы даже в том случае, если оператор продолжает отклонять орган управления. Такая функция особенно полезна там, где над экскаватором находятся конструкции или другие препятствия.

Для площадок, где рядом с машиной могут находиться люди, предусмотрена возможность перевести движение рабочих органов в медленный режим. Управление становится более плавным, что помогает точнее выполнять операции в стеснённом пространстве и снижает риск резких движений рабочего оборудования.

Таким образом, 303 SR ориентирован не только на обычное копание. Его конструкция рассчитана прежде всего на объекты, где ценятся точность позиционирования, способность работать близко к препятствиям, контролируемая скорость рабочих движений и минимальная необходимость постоянно переставлять машину.

Ключевые преимущества Caterpillar 303 SR

Одно из главных преимуществ модели — сочетание компактности и полноценной функциональности гидравлического экскаватора. Caterpillar не ограничился уменьшением радиуса поворота, а дополнил машину технологиями, которые помогают использовать компактную компоновку максимально эффективно.

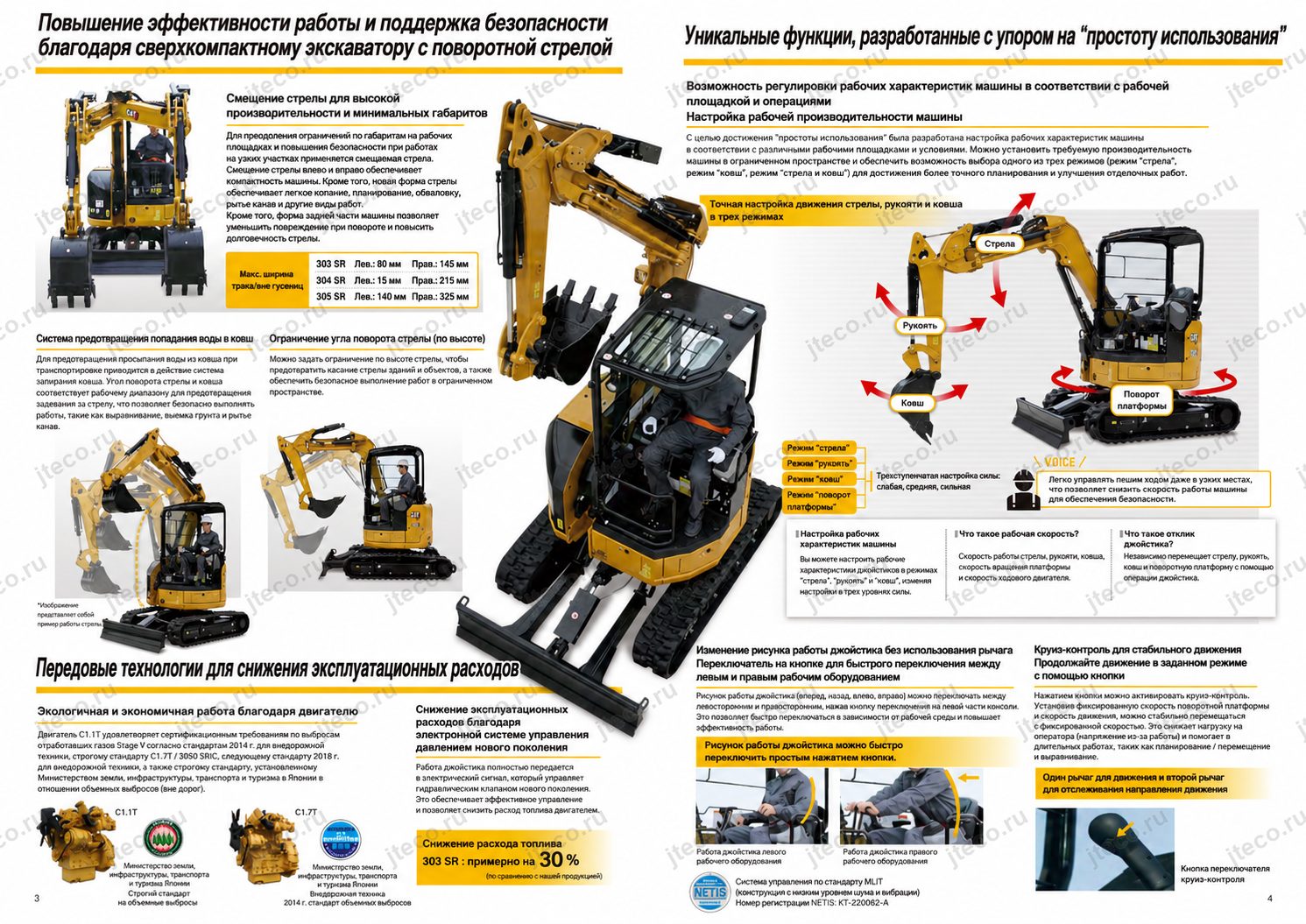

Офсетная стрела

Смещаемая стрела позволяет перемещать рабочее оборудование влево и вправо относительно машины. Благодаря этому оператор может копать за пределами ширины ходовой части без разворота всего экскаватора.

Преимущество особенно заметно, когда свободное место для манёвра ограничено. Вместо многократных перемещений ходовой части достаточно изменить положение стрелы и продолжить работу.

При этом Caterpillar уделил внимание защите самой системы смещения. Цилиндр офсета расположен сверху стрелы, а соединительная тяга — снизу. Такая компоновка уменьшает вероятность повреждения цилиндра при случайном контакте нижней части стрелы с препятствием.

Переднее и заднее соединения выполнены с применением кованых деталей. Это решение направлено на повышение прочности и долговечности узла, который при работе офсетной стрелы воспринимает значительные нагрузки.

Сверхмалый радиус поворота

Компактная траектория поворотной части позволяет 303 SR эффективно работать там, где для обычного экскаватора пришлось бы оставлять дополнительное пространство.

При повороте оператор может меньше отвлекаться на постоянный контроль свободного пространства позади машины. В сочетании с офсетной стрелой это особенно полезно при работе рядом со стенами и другими объектами, ограничивающими зону маневрирования.

Система предотвращения контакта ковша с кабиной

Cat 303 SR оборудован системой, предназначенной для предотвращения столкновения рабочего оборудования с кабиной.

Когда при подъёме стрелы ковш приближается к зоне возможного контакта, система автоматически управляет движением рукояти, отводя рабочее оборудование от кабины. Главное преимущество такого решения заключается в том, что оператору не требуется полностью прекращать рабочий цикл только из-за приближения ковша к защитной зоне.

Машина самостоятельно корректирует траекторию рабочего оборудования, помогая одновременно поддерживать безопасность и производительность.

Через монитор можно выбирать режим работы системы в зависимости от установленного рабочего оборудования, включая работу с ковшом, плоским зубом или гидравлическим молотом.

Ограничение высоты подъёма стрелы

Ещё одна важная функция безопасности — возможность задать максимальный угол или высоту подъёма стрелы.

Оператор устанавливает точку ограничения через монитор. После достижения заданного уровня стрела автоматически прекращает дальнейший подъём, даже если управляющий джойстик продолжает оставаться отклонённым.

Такое электронное ограничение позволяет заранее адаптировать рабочую зону машины к условиям конкретного объекта и уменьшает необходимость постоянно контролировать высоту стрелы только визуально.

Настройка поведения машины под оператора и задачу

Скорость рабочего оборудования и чувствительность джойстиков регулируются через монитор. Для параметров предусмотрено три уровня настройки.

Оператор может подобрать более плавную реакцию для точных операций или более быструю — для задач, где важен темп рабочего цикла.

Настройке поддаются движения стрелы, рукояти, ковша и поворотного механизма. В результате Cat 303 SR можно адаптировать не только под тип выполняемой операции, но и под индивидуальные предпочтения оператора.

Двигатель и производительность

На Caterpillar 303 SR установлен двигатель Cat C1.1T номинальной мощностью 17,6 кВт. Силовой агрегат разработан с акцентом на топливную экономичность, экологические показатели и снижение уровня шума.

Двигатель соответствует японским требованиям третьего поколения по выбросам выхлопных газов. Для техники, которая работает на строительных и других объектах продолжительными сменами, это важная характеристика: Caterpillar уделил внимание не только тяговым возможностям машины, но и воздействию силовой установки на рабочую среду.

Однако экономичность 303 SR обеспечивается не одним двигателем. Большую роль играет взаимодействие двигателя с электронной гидравлической системой нового поколения.

Традиционная механическая связь между действиями оператора и работой гидравлики заменена электронной системой управления. Перемещения джойстиков преобразуются в электрические сигналы, после чего электроника управляет золотниками распределительного клапана и производительностью гидравлического насоса.

Благодаря такой схеме машина может точнее согласовывать запрос оператора, нагрузку на гидравлическую систему и работу двигателя. Насосу не требуется постоянно работать по одному и тому же алгоритму независимо от фактической операции: система оптимизирует его подачу в соответствии с текущей нагрузкой.

Результат — более рациональное использование мощности двигателя и снижение расхода топлива.

Для Caterpillar 303 SR производитель заявляет уменьшение расхода топлива максимум на 30 % по сравнению с предыдущей моделью компании. Показатель получен в ходе испытаний производителя и хорошо отражает направление развития машины: высокая производительность здесь достигается не увеличением расхода топлива, а более точным электронным управлением рабочими системами.

Вместимость ковша 303 SR составляет 0,09 м³. В сочетании с компактной массой и офсетной компоновкой рабочего оборудования такая характеристика делает машину ориентированной на точные циклы работы в условиях, где важны не только объём перемещаемого материала, но и возможность разместить экскаватор непосредственно в необходимой рабочей зоне.

Гидравлика и рабочее оборудование

Гидравлическая система Cat 303 SR — один из ключевых элементов машины. Именно электронное управление гидравликой позволяет реализовать значительную часть функций, отличающих эту модель от более простой компактной техники.

Каждое действие оператора на джойстике преобразуется в электронную команду. Далее система определяет необходимое перемещение золотников гидрораспределителя и требуемую подачу насоса.

За счёт этого можно одновременно добиться двух результатов: сохранить точность управления и эффективнее использовать мощность двигателя.

Трёхступенчатая настройка скорости рабочих органов

Скорость движения рабочего оборудования можно изменять через цветной монитор.

Оператор получает возможность выбрать подходящий уровень скорости цилиндров стрелы, рукояти и ковша, а также скорость поворота платформы.

Если требуется аккуратное позиционирование рабочего оборудования, скорость можно уменьшить. Если условия позволяют работать быстрее и приоритетом является производительность, выбирается более динамичная настройка.

Особенно ценна такая возможность на объектах, где в течение одной смены приходится выполнять совершенно разные операции. Машину не требуется использовать с одинаковой реакцией гидравлики независимо от задачи — её поведение можно адаптировать непосредственно с рабочего места.

Трёхступенчатая настройка чувствительности джойстиков

Отдельно регулируется чувствительность органов управления.

Под чувствительностью понимается характер реакции машины на перемещение джойстика — в частности, время между действием оператора и началом движения соответствующего рабочего органа.

Это позволяет разделить две характеристики, которые у более простых машин тесно связаны между собой: скорость движения рабочего оборудования и реакцию на управляющий сигнал.

Для оператора это означает возможность подобрать более предсказуемое и удобное управление под конкретную задачу.

Индивидуальная настройка рабочего оборудования

Настройки можно применять к стреле, рукояти, ковшу и поворотному механизму. Благодаря этому не обязательно изменять характер работы всей гидравлики одновременно.

Например, там, где требуется аккуратная работа в ограниченном пространстве, движения можно сделать более плавными. При переходе к операции, где важен быстрый рабочий цикл, настройки можно изменить через монитор.

Такая гибкость особенно хорошо дополняет офсетную стрелу: оператор получает не только возможность изменить геометрию рабочей зоны, но и настроить характер движения оборудования внутри неё.

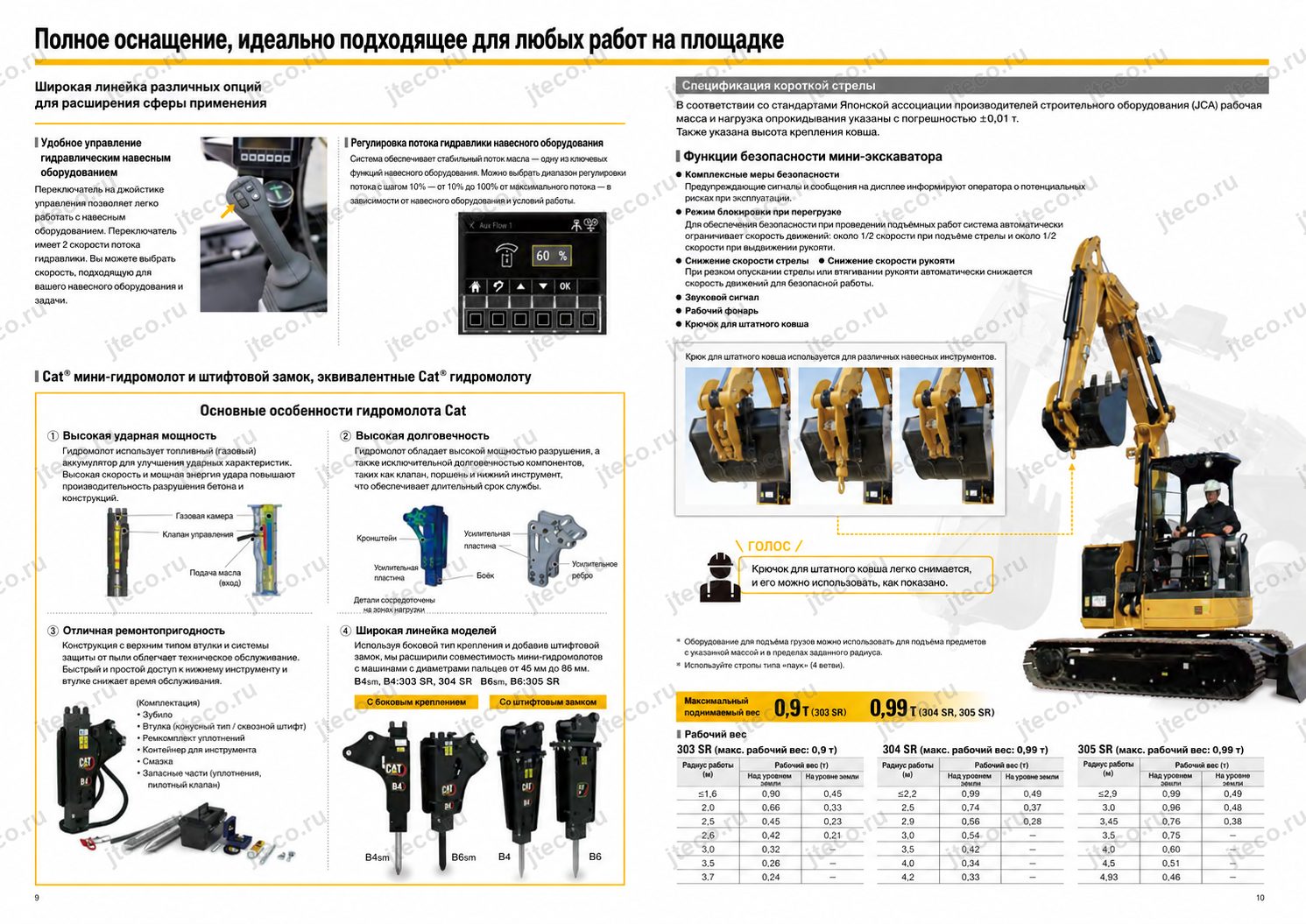

Управление офсетной стрелой и навесным оборудованием

Смещение стрелы и работа гидравлического навесного оборудования могут управляться с помощью бокового переключателя на джойстике.

Это уменьшает количество дополнительных движений оператора и позволяет сохранять руки на основных органах управления.

В каталоге также указаны унифицированные трубопроводы и подготовка для работы с навесным оборудованием, включая гидравлический молот Cat.

Возможность применения гидромолота заметно расширяет сферу эксплуатации 303 SR: один компактный экскаватор может использоваться не только с ковшом, но и для операций, требующих гидравлического рабочего инструмента.

Плавающий режим отвала

Для отвала предусмотрена функция плавающего режима. Она дополняет возможности машины при планировочных и сопутствующих операциях.

В сочетании с режимом Stick Steer и круиз-контролем это особенно удобно при работах, где экскаватор должен одновременно перемещаться и использовать отвал.

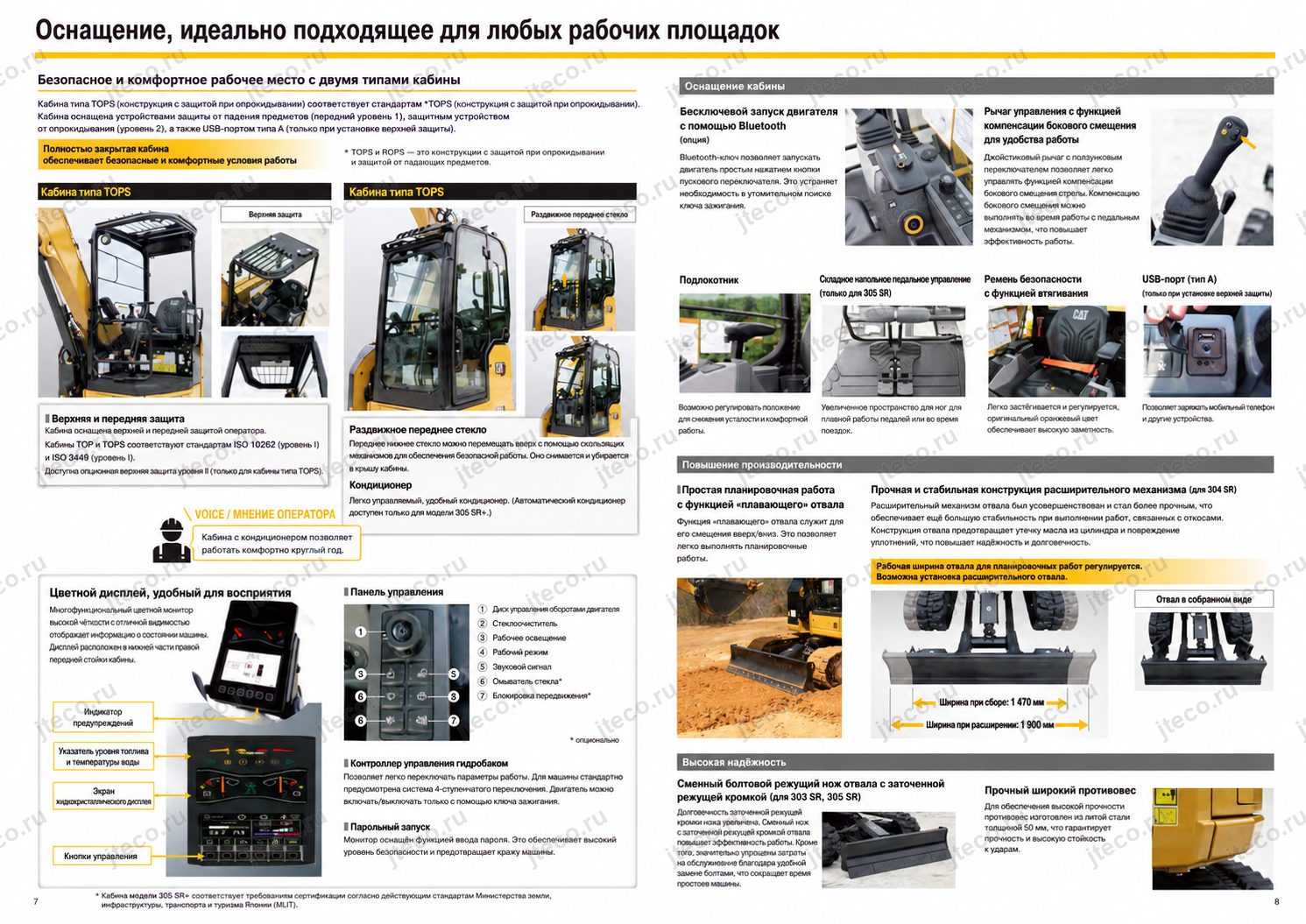

Удобство и безопасность оператора

При разработке Caterpillar 303 SR большое внимание уделено тому, чтобы компактность машины не превращалась в компромисс для оператора.

В каталоге предусмотрены два типа рабочего места, а в оснащении может использоваться кабина с кондиционером. Для повседневной эксплуатации это важно не только с точки зрения комфорта: чем меньше оператор отвлекается на неудобную посадку или условия внутри кабины, тем проще поддерживать точность управления в течение смены.

Цветной ЖК-монитор

Монитор в Cat 303 SR используется не просто для отображения информации. Через него оператор получает доступ к настройкам рабочих функций машины.

На экране можно задавать скорость рабочего оборудования, чувствительность джойстиков, параметры системы предотвращения контакта рабочего оборудования с кабиной и ограничение высоты подъёма стрелы.

Таким образом, многие характеристики поведения машины настраиваются без механической регулировки и без выхода из рабочего места.

Запуск двигателя кнопкой

В оснащении Caterpillar 303 SR предусмотрен запуск двигателя нажатием кнопки.

Это соответствует общей концепции машины: основные действия оператора максимально сосредоточены вокруг современного рабочего места с электронным управлением и монитором.

Stick Steer — управление движением одной рукой

Одна из наиболее интересных функций 303 SR — Stick Steer.

После нажатия кнопки левый джойстик рабочего оборудования начинает использоваться для управления движением машины. Этим джойстиком оператор может задавать движение вперёд и назад, а также выполнять повороты влево и вправо.

Практическая ценность такого решения особенно заметна при продолжительных перемещениях по объекту и при работе с отвалом.

Оператору не приходится постоянно наклоняться вперёд к традиционным рычагам движения. Он может сохранять спину прижатой к спинке сиденья и управлять перемещением машины левой рукой.

Такое положение способствует снижению утомляемости, особенно когда в течение смены экскаватор многократно перемещается между рабочими точками.

При этом обычные органы управления движением сохранены. Оператор может использовать традиционную схему либо Stick Steer — в зависимости от характера работы и личных предпочтений.

Функция Stick Steer зарегистрирована в японской системе NETIS, предназначенной для информации о новых технологиях строительства, под номером KT-220062-A.

Круиз-контроль

Режим Stick Steer дополнен круиз-контролем.

Во время движения оператор может нажать кнопку на передней части левого джойстика, после чего машина сохраняет текущее состояние движения без необходимости постоянно удерживать джойстик в выбранном положении.

Правая рука при этом остаётся свободной для управления отвалом или рабочим оборудованием.

Круиз-контроль особенно хорошо раскрывает себя в операциях, где движение экскаватора является частью рабочего процесса. Он уменьшает количество постоянных управляющих действий и позволяет оператору сосредоточиться на другом рабочем органе.

Работа рядом с людьми и препятствиями

Если Caterpillar 303 SR используется там, где рядом находятся пешеходы или пространство особенно ограничено, скорость движения рабочих органов можно перевести в медленный режим.

Медленные движения помогают точнее контролировать рабочее оборудование и избегать резких перемещений.

Электронное ограничение высоты стрелы и система предотвращения контакта ковша с кабиной дополняют эту возможность. В результате безопасность обеспечивается не одной отдельной функцией, а сразу несколькими уровнями контроля.

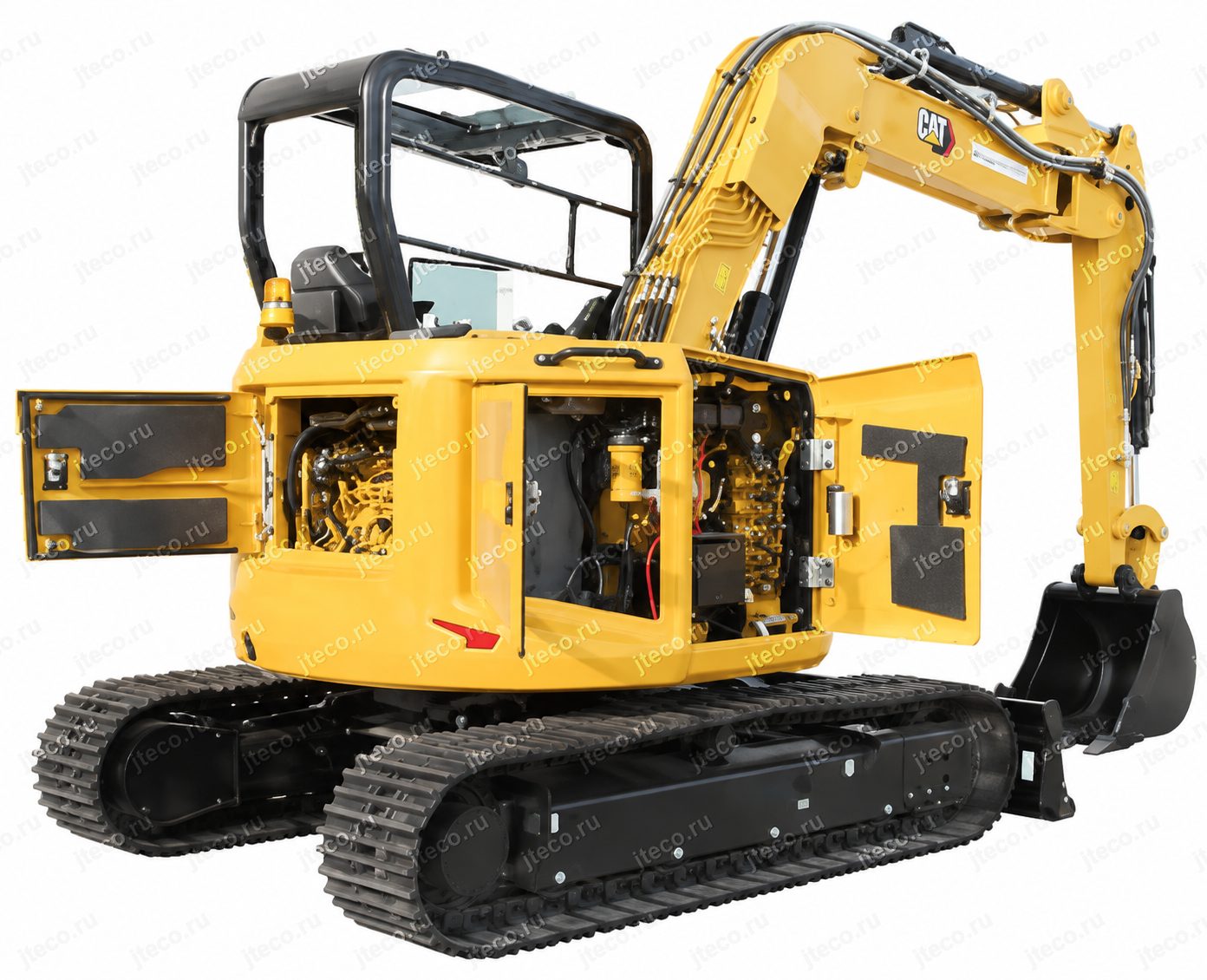

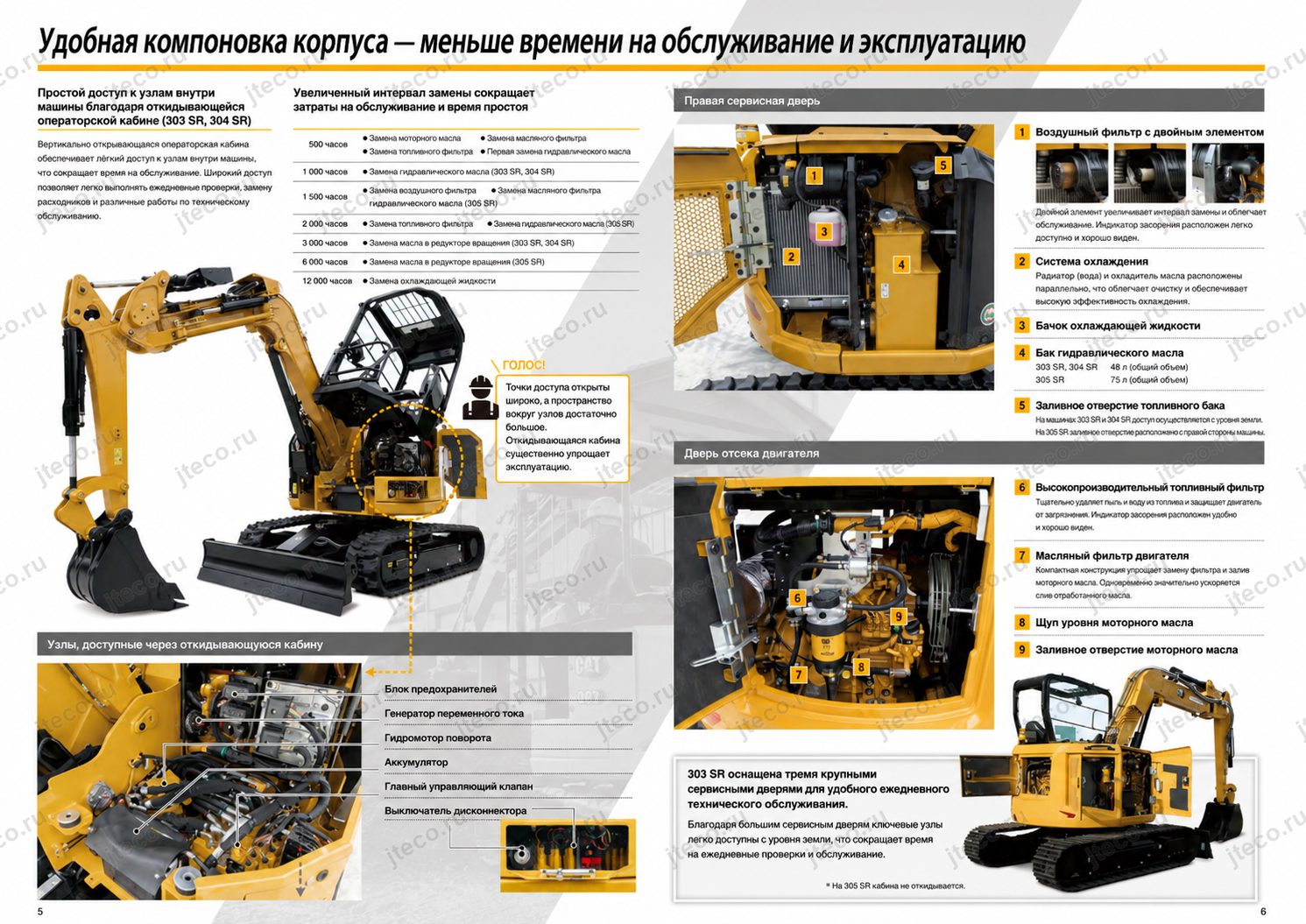

Откидная конструкция для доступа к узлам машины

На 303 SR предусмотрена откидная кабина/сиденье, обеспечивающая доступ внутрь машины.

Для компактного экскаватора, у которого основные агрегаты размещены в ограниченном пространстве, такая конструкция имеет практическое значение: доступ к внутренним компонентам организован с учётом последующего обслуживания техники.

Надёжность и обслуживание

Надёжность Caterpillar 303 SR заложена не только в основных силовых узлах, но и в конструкции рабочего оборудования.

Офсетная стрела — один из наиболее нагруженных и одновременно наиболее уязвимых элементов компактного экскаватора, особенно при работе рядом с препятствиями. Поэтому цилиндр смещения расположен сверху, где он лучше защищён от контакта с объектами, находящимися под стрелой.

Соединительная тяга размещена снизу. Такая компоновка снижает риск повреждения гидроцилиндра при случайном касании нижней частью стрелы грунта, стены или другого препятствия.

Передние и задние соединения офсетного механизма изготовлены с применением кованых деталей. Использование кованых элементов направлено на повышение прочности и ресурса соединений при многократных рабочих нагрузках.

Электронная система управления гидравликой также способствует более рациональной эксплуатации машины. Управляя подачей насоса в зависимости от выполняемой операции, она позволяет согласовать работу гидравлики с фактической нагрузкой на двигатель.

Для обслуживания важен предусмотренный конструкцией доступ внутрь машины через откидную кабину/сиденье. Компактная техника неизбежно имеет плотную компоновку агрегатов, поэтому возможность открыть доступ к внутренним узлам непосредственно заложена в конструкцию 303 SR.

Унифицированные гидравлические трубопроводы упрощают подготовку машины к использованию различного рабочего оборудования, а наличие подготовки для гидравлического молота позволяет расширять функциональность экскаватора без изменения его основной концепции.

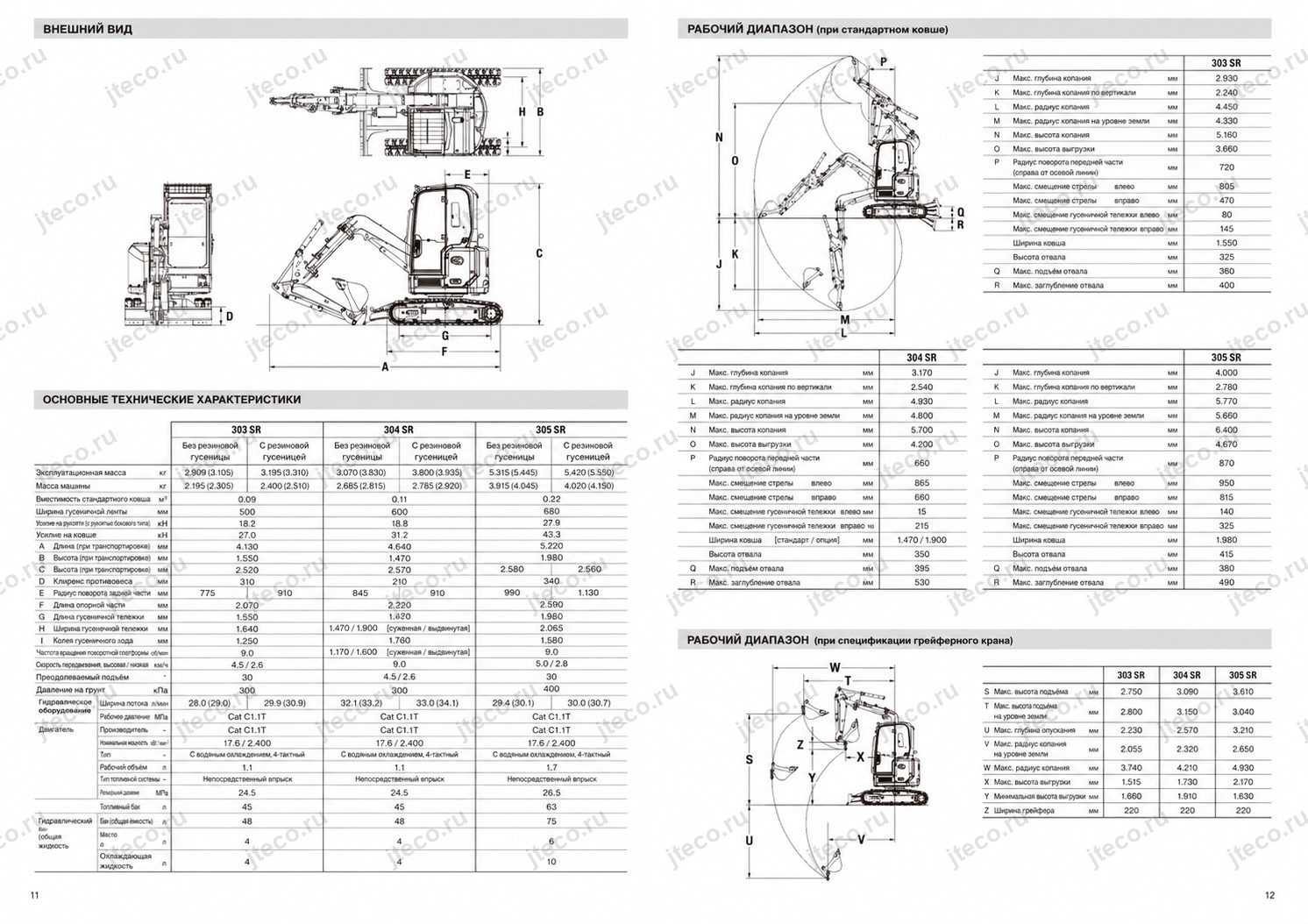

Габариты и манёвренность

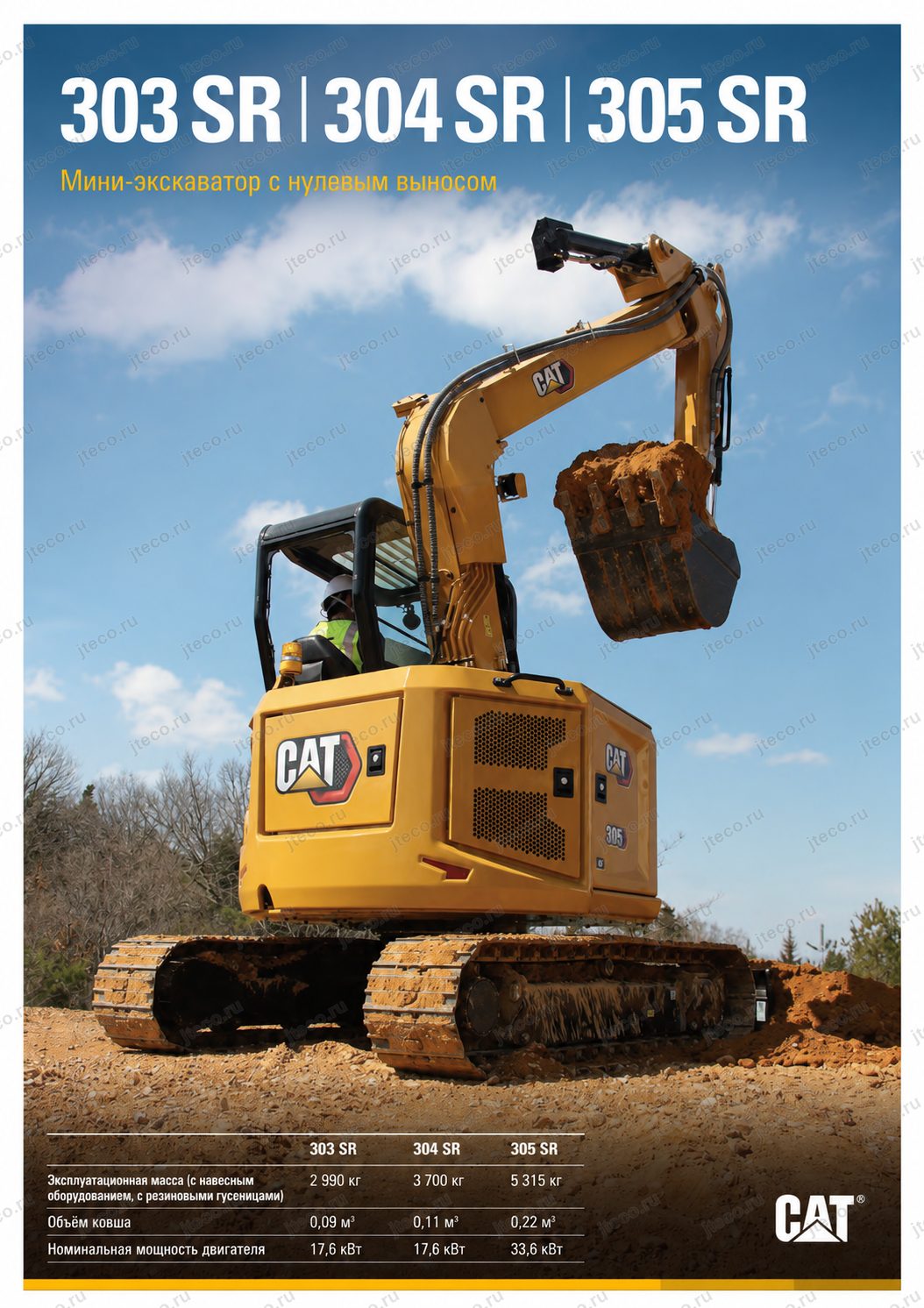

Масса Caterpillar 303 SR в исполнении с защитным навесом и резиновыми гусеницами составляет 2 990 кг.

При этом главная особенность модели с точки зрения работы в ограниченном пространстве определяется не одной массой, а компоновкой поворотной платформы и рабочего оборудования.

303 SR использует конструкцию со сверхмалым радиусом поворота. Задняя часть машины требует меньше свободного пространства при вращении платформы, а офсетная стрела позволяет выводить рабочее оборудование в сторону без изменения направления корпуса.

Для оператора это означает меньше перестановок ходовой части.

Если траншея или рабочая зона расположена в стороне от продольной оси машины, не обязательно каждый раз поворачивать или перемещать весь экскаватор. Необходимое положение рабочего оборудования можно получить за счёт смещения стрелы.

Это особенно удобно при последовательной работе вдоль стены, ограждения или другой протяжённой конструкции.

Манёвренность 303 SR дополняется системой ограничения высоты стрелы. Поэтому понятие компактности для этой модели относится не только к горизонтальной рабочей зоне. Машину можно адаптировать и к площадкам, где рабочее пространство ограничено сверху.

Управление движением через Stick Steer упрощает частые короткие перемещения по объекту, а круиз-контроль помогает при операциях, где требуется сохранять движение машины и одновременно работать другим органом управления.

Именно сочетание этих решений превращает компактность 303 SR из простой характеристики размеров в реальное рабочее преимущество.

Для кого подходит Caterpillar 303 SR

Cat 303 SR стоит рассматривать в первую очередь тем, кому нужен мини-экскаватор для интенсивной работы на площадках с ограниченным пространством.

Модель особенно интересна, если значительная часть задач выполняется рядом со стенами, ограждениями или другими препятствиями. Офсетная стрела позволяет работать в стороне от корпуса машины, а малый радиус поворота сокращает пространство, необходимое для разворота платформы.

303 SR также подходит для работ, где над экскаватором присутствуют ограничения по высоте. Возможность заранее задать максимальное положение стрелы снижает зависимость безопасности от постоянного визуального контроля оператора.

Если на объекте рядом с техникой могут находиться люди, полезна возможность уменьшить скорость движения рабочих органов. Машина становится более плавной и предсказуемой в ограниченной рабочей зоне.

Для владельцев, уделяющих особое внимание эксплуатационным расходам, важным аргументом станет сочетание двигателя Cat C1.1T и электронной гидравлики. Заявленное производителем снижение расхода топлива до 30 % относительно предыдущей модели показывает, что экономичность была одной из основных задач при разработке 303 SR.

Модель будет интересна и там, где на одной машине приходится выполнять несколько типов операций. Электронная настройка скорости и чувствительности рабочих органов позволяет быстро изменить характер управления, а гидравлическая подготовка расширяет возможности применения навесного оборудования, включая гидравлический молот Cat.

Операторам, которые много перемещаются по площадке или используют отвал, пригодятся Stick Steer и круиз-контроль. Управление движением одной рукой позволяет сохранять более естественную посадку, а фиксация режима движения освобождает правую руку для других операций.

Таким образом, Caterpillar 303 SR предназначен для покупателя, которому недостаточно просто компактного экскаватора. Это машина для тех случаев, когда компактность должна сочетаться с технологичным управлением, точной гидравликой, средствами активной защиты и возможностью гибко настроить рабочие характеристики под конкретный объект.
