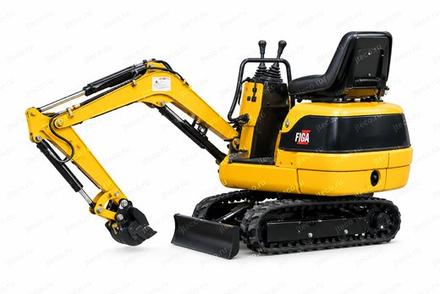

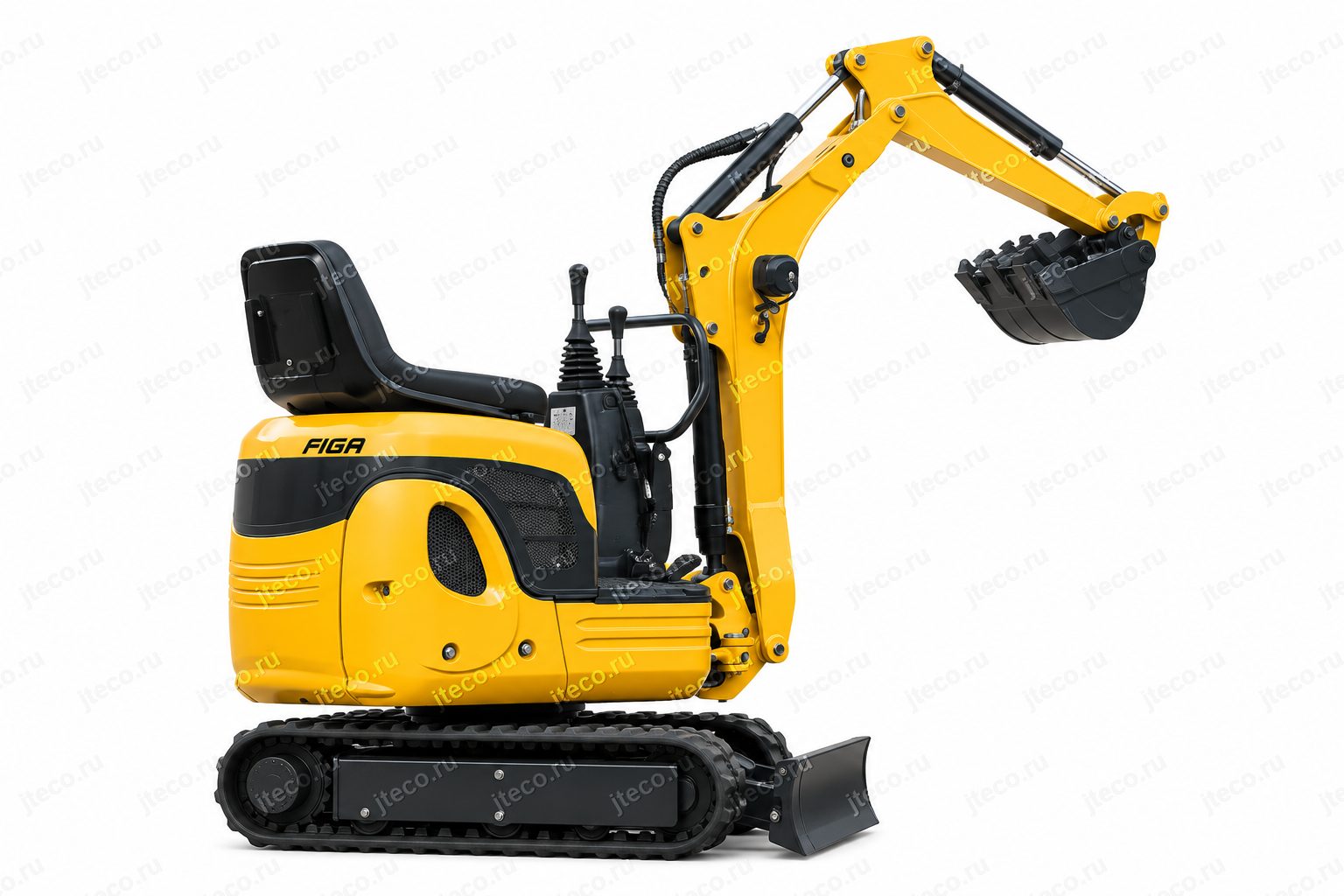

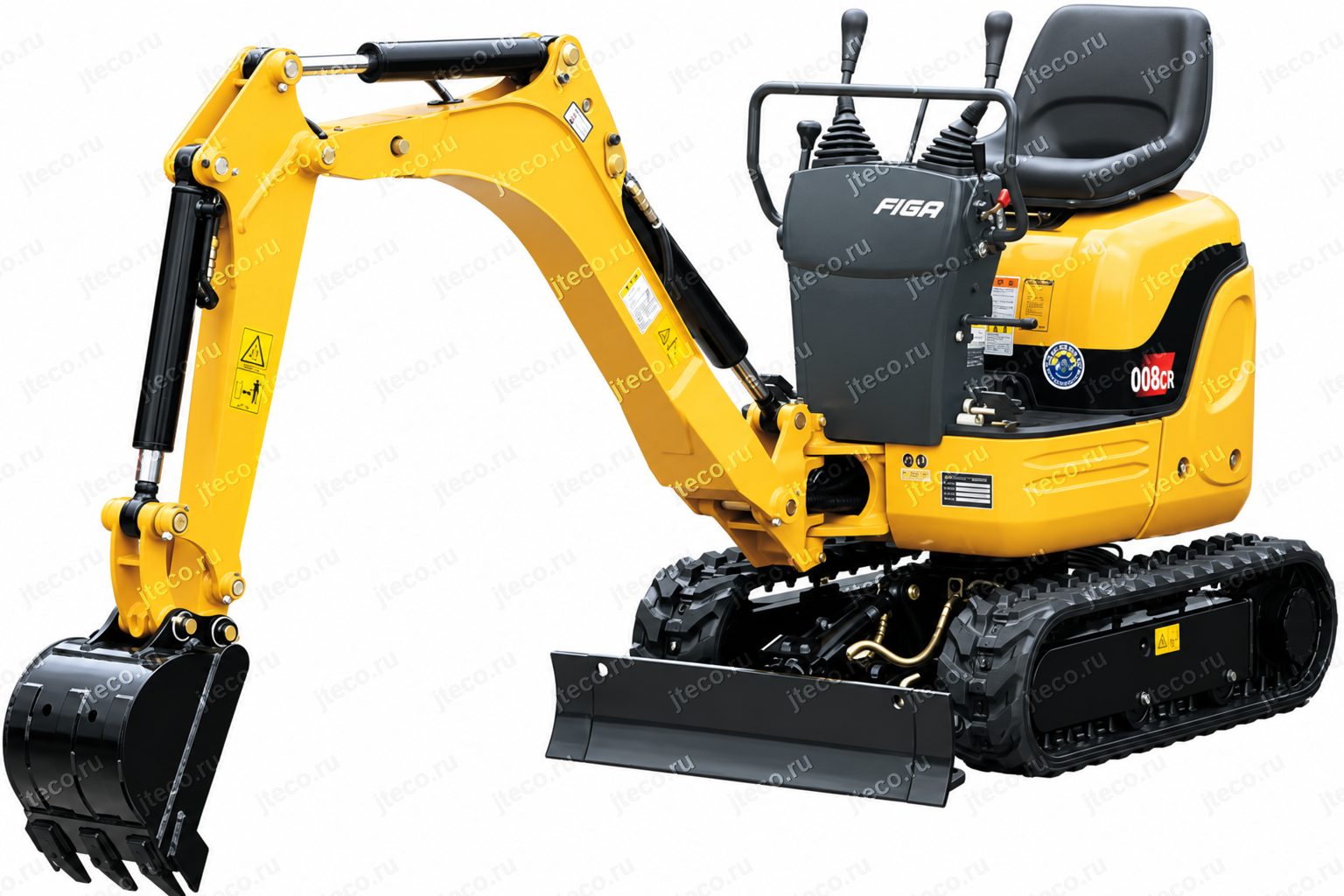

Мини-экскаватор FIGA 008CR

Назначение и сферы применения

Основная задача CAT 008CR — выполнять землеройные и вспомогательные работы там, куда более крупный экскаватор либо физически не может попасть, либо оказывается неудобным из-за недостатка места для манёвра.

Компактная конструкция особенно полезна на участках с узкими въездами, внутри ограждённых территорий, между зданиями, вдоль стен и заборов. Минимальная ширина машины 700 мм позволяет использовать узкие проходы, которые недоступны для стандартных мини-экскаваторов большего класса. При этом компактность не ограничивает машину только лёгкими вспомогательными задачами: производитель прямо подчёркивает высокую производительность FIGA и возможность применения в строительстве, ландшафтных работах и сельском хозяйстве.

008CR подходит для разработки грунта на небольших строительных площадках, прокладки локальных траншей, работы вдоль фундаментов, ограждений и других препятствий, подготовки территории и благоустройства. Благодаря значительному боковому смещению рабочего оборудования экскаватор способен копать непосредственно рядом со стенами, отбойниками и ограждениями — без необходимости постоянно переставлять машину.

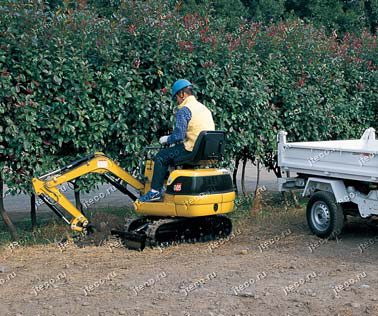

Для ландшафтных работ компактность особенно важна: машина может перемещаться по небольшим участкам и выполнять земляные операции там, где использование крупной техники связано с риском повреждения окружающей территории. В сельском хозяйстве подобный формат полезен при устройстве канав, обслуживании территории, выполнении небольших земляных работ и работах около построек.

Производительность машины позволяет использовать 008CR не только для копания. Несмотря на компактный корпус, предусмотрена возможность погрузки грунта и материалов даже в двухтонный самосвал. Это серьёзно расширяет практическую ценность экскаватора: одна небольшая машина может разрабатывать грунт и сразу выполнять погрузку, не требуя привлечения более крупной техники только ради этой операции.

Отдельное преимущество для городских и чувствительных к шуму объектов — соответствие 008CR требованиям для строительной техники со сверхнизким уровнем шума, установленным Министерством земли, инфраструктуры, транспорта и туризма Японии. Благодаря этому модель рассчитана в том числе на эксплуатацию в городской среде и при выполнении работ в ночное время, когда уровень шума становится одним из важных факторов выбора техники.

Ключевые преимущества CAT 008CR

Минимальная ширина — всего 700 мм

Одна из главных особенностей 008CR — способность проходить в действительно узкие места. Минимальная ширина машины составляет 700 мм. Это позволяет использовать проходы и ворота, которые для техники обычного размера становятся непреодолимым ограничением.

Для владельца это означает не просто удобство транспортировки внутри объекта. Чем меньше требований машина предъявляет к ширине въезда, тем меньше подготовительных работ требуется перед началом эксплуатации: в ряде случаев не нужно расширять проём, демонтировать ограждение или искать обходной путь.

Гидравлически раздвигаемая ходовая часть

Компактность при проезде не должна означать недостаточную устойчивость во время работы. Поэтому CAT 008CR оснащён гидравлическим механизмом изменения ширины гусеничной ходовой части.

Рабочий диапазон составляет от 700 до 860 мм.

В сдвинутом положении машина получает минимальную ширину и может проходить через тесные участки. После выхода на рабочую площадку ходовую часть можно раздвинуть, увеличив опорную ширину и устойчивость экскаватора. Таким образом, оператору не приходится выбирать между проходимостью через узкие проёмы и устойчивостью во время работы.

Одновременно с ходовой частью предусмотрено изменение ширины отвала. Управление изменением ширины гусениц и отвала выполнено просто, поэтому переход между транспортным и рабочим положением не требует сложных операций.

Почти нулевой выход задней части за габарит гусениц

При повороте платформы задняя часть 008CR выступает за ширину гусеничной ходовой части всего на 70 мм.

Это особенно важно при работе вдоль стен, ограждений, припаркованной техники или других препятствий. На обычном экскаваторе оператор вынужден постоянно учитывать заметный вынос противовеса при повороте башни. У 008CR эта зона значительно уменьшена, что облегчает контроль машины и снижает вероятность контакта задней части с окружающими объектами.

Радиус поворота задней части составляет всего 500 мм. Компактная кинематика поворотной платформы позволяет разворачиваться и выполнять рабочие циклы там, где свободного пространства вокруг машины совсем немного.

Малый радиус переднего рабочего оборудования

Для 008CR минимальный радиус поворота переднего оборудования составляет 1 065 мм.

Компактность задней части была бы менее полезна, если бы стрела и рабочее оборудование требовали большого свободного сектора впереди машины. Здесь конструкция сбалансирована: небольшой радиус переднего оборудования дополняет компактный поворот платформы и позволяет полноценно использовать экскаватор на тесной площадке.

Боковое смещение до 435 мм

Рабочее оборудование имеет широкий диапазон бокового смещения — до 435 мм.

Практическая польза этого решения особенно заметна при прокладке траншей и канав вдоль стен, ограждений и отбойников. Вместо того чтобы многократно переставлять всю машину и пытаться подвести гусеницы ближе к препятствию, оператор может сместить рабочее оборудование в сторону и вести копание рядом с границей объекта.

Это уменьшает число перестановок экскаватора и помогает эффективнее использовать небольшую рабочую площадку.

Возможность подъёма машины за одну точку

В конструкции предусмотрен одноточечный подъём.

Это решение упрощает перемещение экскаватора к месту работы краном. Если на площадку невозможно попасть обычным способом или требуется опустить машину на изолированный участок, наличие штатной точки подъёма заметно облегчает задачу.

Для сверхкомпактной техники такая особенность особенно логична: 008CR создавался именно для объектов со сложным доступом, поэтому возможность не только проехать в узкий проход, но и быть перенесённым подъёмным оборудованием дополнительно расширяет сферу его применения.

Двигатель и производительность

CAT 008CR оснащён компактным трёхцилиндровым дизельным двигателем. Максимальная мощность двигателя составляет 7,4 кВт, или 10,2 л.с. Производитель подчёркивает, что это один из высоких показателей в данном классе.

Для сверхкомпактного экскаватора запас мощности имеет принципиальное значение. Машина покупается не ради самого факта малого размера — от неё требуется выполнять реальные земляные работы. Поэтому высокая для своего класса мощность позволяет сочетать компактные размеры с рабочими характеристиками, необходимыми на строительном объекте.

Трёхцилиндровая компоновка двигателя также соответствует концепции FIGA: силовая установка должна помещаться в небольшом корпусе, сохраняя необходимую производительность и эксплуатационную пригодность.

Двигатель соответствует добровольным японским нормативам ограничения выбросов для наземных двигателей внутреннего сгорания, установленным Японской ассоциацией производителей двигателей внутреннего сгорания. В брошюре также отдельно указано, что машины этой серии не относятся к технике, подпадающей под требования стандартов выбросов для специальной внедорожной техники и нормативов третьего этапа Министерства земли, инфраструктуры, транспорта и туризма Японии.

Производительность без увеличения размеров

Концепция FIGA сформулирована производителем предельно ясно: «ещё компактнее — ещё выше производительность». Малые размеры здесь не являются самоцелью. Задача конструкции — дать оператору возможность полноценно выполнять работы на объекте, где стандартная техника оказывается слишком крупной.

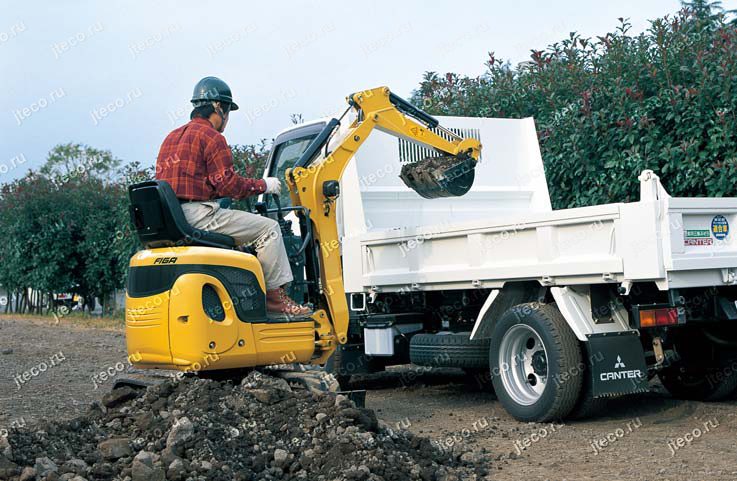

Именно поэтому производитель отдельно отмечает возможность погрузки в двухтонный самосвал. Для машины шириной всего 700 мм это важный показатель универсальности: экскаватор способен участвовать в полноценном рабочем цикле с разработкой и погрузкой материала.

Сочетание компактной поворотной платформы, широкого бокового смещения оборудования, регулируемой ходовой части и мощного для своего класса двигателя позволяет использовать 008CR не как вспомогательную «механическую лопату», а как самостоятельную рабочую машину на небольших площадках.

Гидравлика и рабочее оборудование

Конструкция стрелы для безопасной погрузки

Цилиндр стрелы расположен с тыльной стороны стрелы. Такое размещение имеет практическое преимущество при работе с самосвалом: во время погрузки уменьшается риск контакта цилиндра с кузовом автомобиля.

На тесной площадке, где оператору приходится работать близко к борту самосвала, отсутствие выступающего вперёд цилиндра помогает безопаснее использовать рабочий диапазон машины.

Кроме того, данная компоновка позволяет подхватывать и удерживать камни и другие крупные материалы. Это расширяет возможности рабочего оборудования за пределами обычного копания грунта.

Защитный кожух цилиндра выполнен сменным. Если кожух получает повреждение во время эксплуатации, его можно заменить без необходимости менять сам цилиндр или сложные элементы конструкции.

Боковое смещение оборудования

Максимальное боковое смещение составляет 435 мм.

Для работы в ограниченном пространстве это один из наиболее полезных параметров машины. Оператор может сместить рабочее оборудование в сторону относительно продольной оси экскаватора и вести копание вдоль стены или другого препятствия.

В результате экскаватору не нужно вставать непосредственно над линией траншеи. Машина может сохранять удобное положение, а рабочая зона корректируется смещением оборудования.

Особенно ценна такая схема при устройстве боковых канав, траншей около зданий и других работах, где невозможно расположить экскаватор симметрично относительно места копания.

Гидролиния для гидромолота

Для CAT 008CR предусмотрена гидравлическая разводка для гидромолота. В оригинальной брошюре машины на фотографиях показаны с этой опцией.

Это позволяет расширить применение экскаватора за пределы работы ковшом. При оснащении соответствующим оборудованием машина может использовать гидравлический молот, что особенно интересно на объектах, где требуется компактная техника для демонтажных или разрушительных работ.

Важно учитывать, что гидролиния гидромолота для 008CR указана именно как дополнительное оснащение.

Варианты ковшей

Для 008CR производителем предусмотрено несколько вариантов ковшей.

Ковш вместимостью 0,016 м³ имеет ширину 300 мм и оснащается приварными зубьями.

Второй вариант имеет вместимость 0,019 м³ и ширину 350 мм. Для него предусмотрены съёмные либо приварные зубья.

Наличие двух размеров позволяет подобрать рабочее оборудование с учётом характера выполняемых задач. Более узкий ковш удобен там, где важна небольшая ширина выемки, а вариант шириной 350 мм даёт большую ширину захвата. Возможность выбора исполнения зубьев на 350-миллиметровом ковше дополнительно позволяет учитывать требования к обслуживанию и условия эксплуатации.

Удобство и безопасность оператора

Просторное рабочее место при компактных внешних размерах

Очень небольшие габариты машины не означают, что оператор должен работать в стеснённой посадке. Производитель специально подчёркивает просторную компоновку рабочей зоны.

Централизованная цельная консоль организована таким образом, чтобы обеспечить хороший обзор и оставить достаточно пространства для ног. Для техники, рассчитанной на частые манёвры в тесных местах, это особенно важно: оператор должен свободно работать органами управления и одновременно хорошо контролировать окружающее пространство.

Сиденье с повышенной амортизирующей способностью

На машине установлено цельноформованное сиденье с высокой амортизирующей способностью.

Для компактного экскаватора, значительная часть рабочего времени которого может проходить на неровной поверхности и сопровождаться постоянными циклами копания, качество сиденья напрямую влияет на условия работы оператора. Амортизирующая конструкция помогает снизить передачу толчков на рабочее место.

Возможность изменения схемы управления

Для 008CR предусмотрена возможность изменения схемы управления посредством перестановки тяг.

Это особенно удобно, если одной машиной пользуются несколько операторов с разными привычками или если экскаватор эксплуатируется в арендном парке. Возможность адаптировать схему органов управления снижает зависимость машины от предпочтений конкретного оператора.

В отличие от 010CR, где переключение между двумя схемами выполняется одним рычагом, на 008CR изменение производится перестановкой тяг. Тем не менее сама возможность перенастройки предусмотрена производителем и является полезной эксплуатационной особенностью.

Сверхнизкий уровень шума

008CR относится к строительным машинам со сверхнизким уровнем шума по японским нормативам.

Для владельца это расширяет перечень объектов, на которых техника может быть удобна. Машину можно рассматривать для городской застройки и других площадок, где шум строительной техники является существенным ограничивающим фактором. Производитель прямо указывает возможность применения в том числе при работах в ночное время.

Низкий уровень шума важен и для самого оператора: хотя брошюра не приводит числовых значений акустической нагрузки на рабочем месте, сам факт сертификации машины как техники со сверхнизким уровнем шума характеризует её ориентацию на эксплуатацию в чувствительных к шуму условиях.

Надёжность и обслуживание

Работа в тесном пространстве создаёт особую нагрузку на конструкцию экскаватора. Чем меньше свободного места вокруг машины, тем выше вероятность случайного контакта с ограждением, стеной, бордюром или другим препятствием. Поэтому в 008CR предусмотрены решения, направленные именно на защиту техники при эксплуатации в ограниченной зоне.

Крупный противовес защищает углы платформы

Углы поворотной платформы закрыты массивным противовесом.

Он выполняет не только свою основную функцию балансировки машины, но и играет роль защитного элемента корпуса. При случайном контакте с препятствием удар приходится на противовес, что снижает вероятность повреждения расположенных внутри компонентов и элементов поворотной платформы.

Для сверхкомпактной машины это особенно разумное решение: 008CR рассчитан на работу рядом с объектами, где расстояние между корпусом и препятствием может измеряться десятками сантиметров.

Сменный кожух цилиндра стрелы

Цилиндр стрелы защищён кожухом, который спроектирован с расчётом на простую замену.

Защитная деталь принимает на себя внешние воздействия и при повреждении может быть заменена отдельно. Такой подход позволяет рассматривать кожух именно как обслуживаемый защитный элемент, а не как сложную часть конструкции, ремонт которой потребует значительного вмешательства.

Полностью откидывающийся капот двигателя

Капот двигателя открывается полностью, предоставляя свободный доступ к агрегатам.

Для сервисного обслуживания небольшой машины это принципиальный момент. В компактном корпусе компоненты неизбежно расположены достаточно плотно, поэтому удобство доступа зависит от конструкции наружных панелей. Полностью откидывающийся капот позволяет обслуживающему персоналу получить доступ к силовой установке без лишней разборки машины.

Кольцевые фиксаторы пальцев

Фиксаторы пальцев выполнены по кольцевой схеме и не требуют применения инструмента.

Такое решение упрощает обслуживание соединений рабочего оборудования. Чем меньше специальных операций и инструмента требуется для штатного обслуживания, тем проще поддерживать машину в рабочем состоянии непосредственно на объекте.

Раздельные шланги отвала

Гидравлические шланги отвала выполнены раздельными, что облегчает их замену.

Вместо необходимости работать со сложной объединённой разводкой обслуживающий персонал может заменить нужный шланг отдельно. Это рациональное решение для машины, которая должна быть простой в эксплуатации и обслуживании.

Габариты и манёвренность

Манёвренность — центральная особенность 008CR, и она обеспечивается сразу несколькими конструктивными решениями.

Минимальная ширина машины составляет 700 мм. В рабочем положении гидравлически раздвигаемая ходовая часть позволяет увеличить ширину до 860 мм.

Таким образом, один и тот же экскаватор может быть узким при прохождении ворот и проходов и более широким после выхода на рабочее место.

При повороте платформы задняя часть выступает за габарит гусениц всего на 70 мм. Радиус поворота задней части составляет 500 мм.

Минимальный радиус переднего рабочего оборудования для 008CR составляет 1 065 мм.

Вместе эти показатели позволяют машине выполнять рабочие циклы с поворотом платформы в очень ограниченной зоне. Оператору не требуется оставлять большой свободный коридор вокруг экскаватора только ради перемещения противовеса или стрелы.

Максимальное боковое смещение рабочего оборудования 435 мм дополнительно сокращает необходимость в перестановке ходовой части. Если линия копания находится рядом со стеной, машина может оставаться на удобном расстоянии, а рабочее оборудование смещается непосредственно к зоне разработки.

Альтернативное исполнение с фиксированной шириной

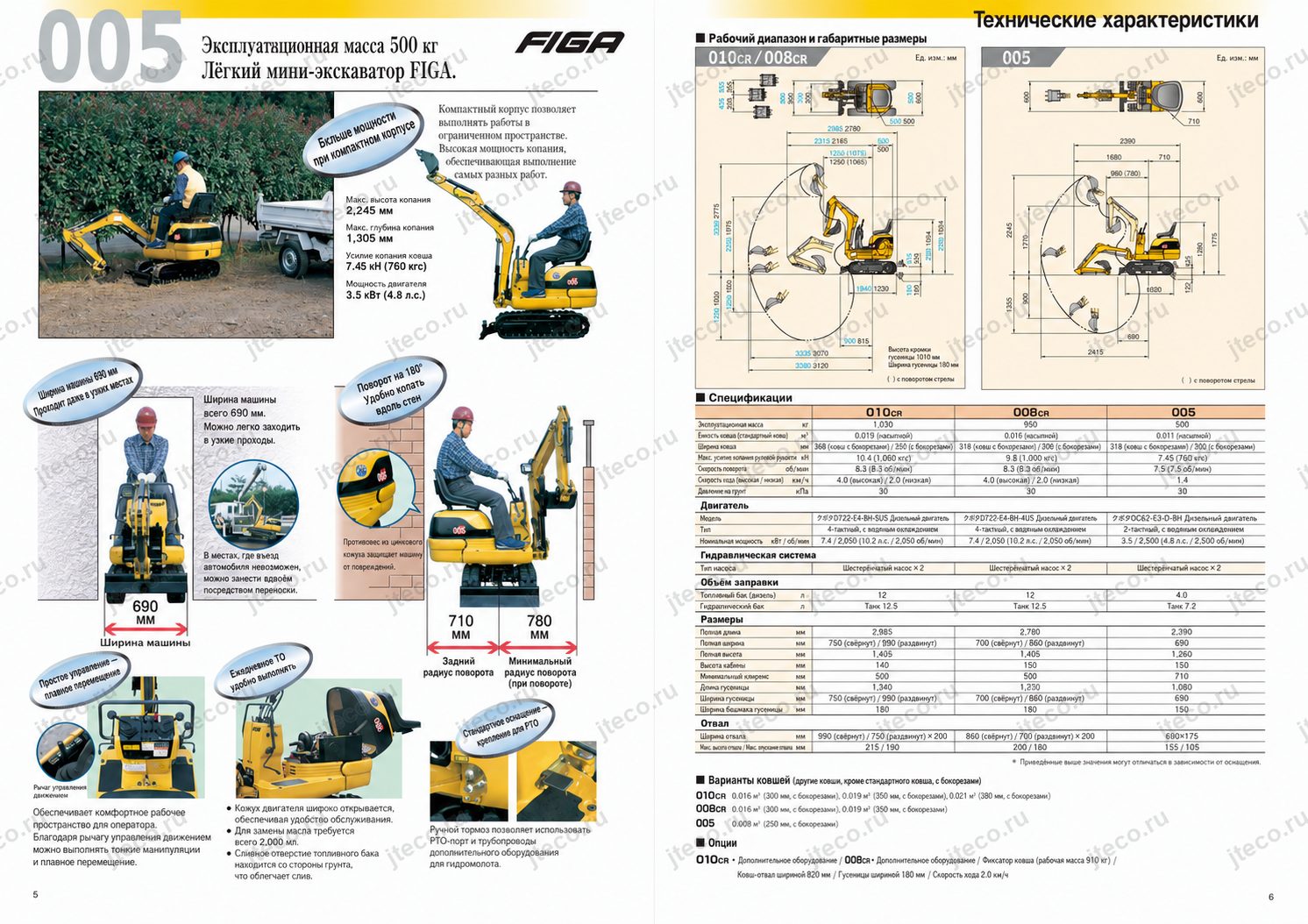

В брошюре также указано исполнение 008CR с фиксированной шириной ходовой части.

Для этой версии приведены следующие параметры:

• масса машины — 910 кг
• общая ширина гусеничной ходовой части — 820 мм

скорость передвижения — 2,0 км/ч.

Это отдельный вариант исполнения, который следует отличать от основной версии с гидравлически изменяемой шириной ходовой части 700–860 мм.

Для кого подходит CAT 008CR

CAT 008CR стоит рассматривать прежде всего тем, кому действительно важен доступ в ограниченное пространство, но при этом необходима полноценная гидравлическая машина, а не компромиссное решение с минимальными рабочими возможностями.

Для строительных компаний

008CR подходит для объектов плотной застройки, небольших площадок, работ рядом с существующими сооружениями и участков с ограниченным подъездом.

Ширина 700 мм позволяет проникать в узкие зоны, гидравлическое расширение ходовой части увеличивает устойчивость уже на месте, а компактная поворотная платформа облегчает работу между препятствиями.

Возможность погрузки в двухтонный самосвал делает машину полезной не только при разработке грунта, но и при организации вывоза материала.

Для благоустройства и ландшафтных работ

При благоустройстве большой экскаватор нередко создаёт больше проблем, чем преимуществ: ему требуется широкий проезд, значительная площадка для поворота и большой запас пространства вокруг корпуса.

008CR изначально создан для противоположных условий. Узкая ходовая часть, небольшой радиус поворота и смещаемое рабочее оборудование позволяют работать на компактной территории и рядом с уже существующими объектами.

Для сельского хозяйства

Модель может использоваться для небольших земляных работ, устройства канав и работы рядом с хозяйственными постройками и ограждениями.

Компактность особенно полезна на территории, где невозможно свободно маневрировать обычным экскаватором, а необходимость выполнять работу вручную существенно снижает производительность.

Для городских объектов

Сертификация 008CR как строительной машины со сверхнизким уровнем шума делает модель особенно интересной для эксплуатации в городской среде.

При выборе техники для таких объектов важны сразу два ограничения: пространство и шум. 008CR отвечает обоим требованиям — машина компактна физически и рассчитана на работу в условиях повышенных требований к шумности.

Для арендных парков

Возможность изменения схемы управления полезна, когда машиной последовательно пользуются разные операторы.

Компактность также расширяет круг потенциальных заказчиков: один экскаватор можно предлагать строителям, ландшафтным компаниям, коммунальным и сельскохозяйственным предприятиям.

Наличие опциональной гидролинии гидромолота дополнительно увеличивает универсальность техники в аренде.

Для объектов со сложным доступом

Если на участок нельзя нормально заехать своим ходом, предусмотренная конструкцией точка одноточечного подъёма позволяет перемещать машину краном.

Это открывает возможность применения 008CR на площадках, где проблема заключается не столько в самой работе, сколько в доставке техники непосредственно в рабочую зону.

CAT 008CR — компактность, которая действительно расширяет возможности

CAT 008CR построен вокруг простой, но практически важной идеи: небольшой экскаватор должен быть маленьким не за счёт рабочих возможностей, а ради доступа туда, где более крупная техника работать не способна.

Минимальная ширина 700 мм позволяет проходить через узкие въезды. Гидравлически раздвигаемая ходовая часть увеличивает ширину до 860 мм для повышения устойчивости. При повороте задняя часть выходит за габарит гусениц всего на 70 мм, радиус её поворота составляет 500 мм, а переднее рабочее оборудование укладывается в радиус 1 065 мм. Боковое смещение до 435 мм позволяет копать вдоль стен и ограждений без постоянной перестановки машины.

Трёхцилиндровый дизельный двигатель мощностью 7,4 кВт (10,2 л.с.) обеспечивает высокий для данного класса энергетический потенциал. Конструкция стрелы с расположенным сзади цилиндром облегчает погрузку в самосвал и уменьшает риск контакта цилиндра с кузовом. Производитель прямо указывает возможность работы с двухтонным самосвалом, что подтверждает ориентацию 008CR на реальные производственные задачи.

Машина предусмотрительно защищена для эксплуатации в тесных условиях: крупный противовес прикрывает углы поворотной платформы, цилиндр стрелы имеет сменный защитный кожух. Обслуживание также продумано с учётом практической эксплуатации — капот двигателя полностью открывается, пальцевые соединения имеют кольцевые фиксаторы без необходимости применения инструмента, а раздельная гидравлическая разводка отвала облегчает замену шлангов.

Для расширения функциональности предлагается гидролиния гидромолота. Производитель предусматривает ковши вместимостью 0,016 и 0,019 м³, шириной соответственно 300 и 350 мм. Возможность изменения схемы управления позволяет адаптировать машину под разных операторов.

И наконец, 008CR официально относится к строительной технике со сверхнизким уровнем шума по японским нормативам, что позволяет рассматривать его для городской эксплуатации и работ в ночное время.

CAT 008CR — это специализированный сверхкомпактный экскаватор для тех случаев, когда главный ресурс на площадке — свободное пространство. Он способен пройти туда, где крупная машина остановится у въезда, раздвинуть ходовую часть уже на месте, работать практически вплотную к препятствиям, грузить материал в самосвал и использовать дополнительное гидравлическое оборудование. Именно сочетание малых габаритов, продуманной манёвренности и полноценной функциональности делает 008CR особенно интересным для строительства, благоустройства, ландшафтных работ, сельского хозяйства и других задач на тесных объектах.
