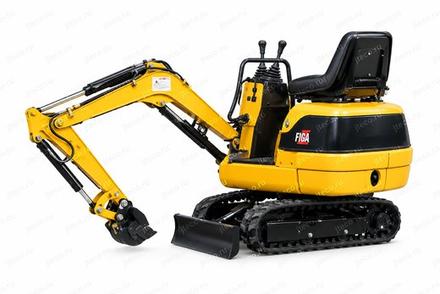

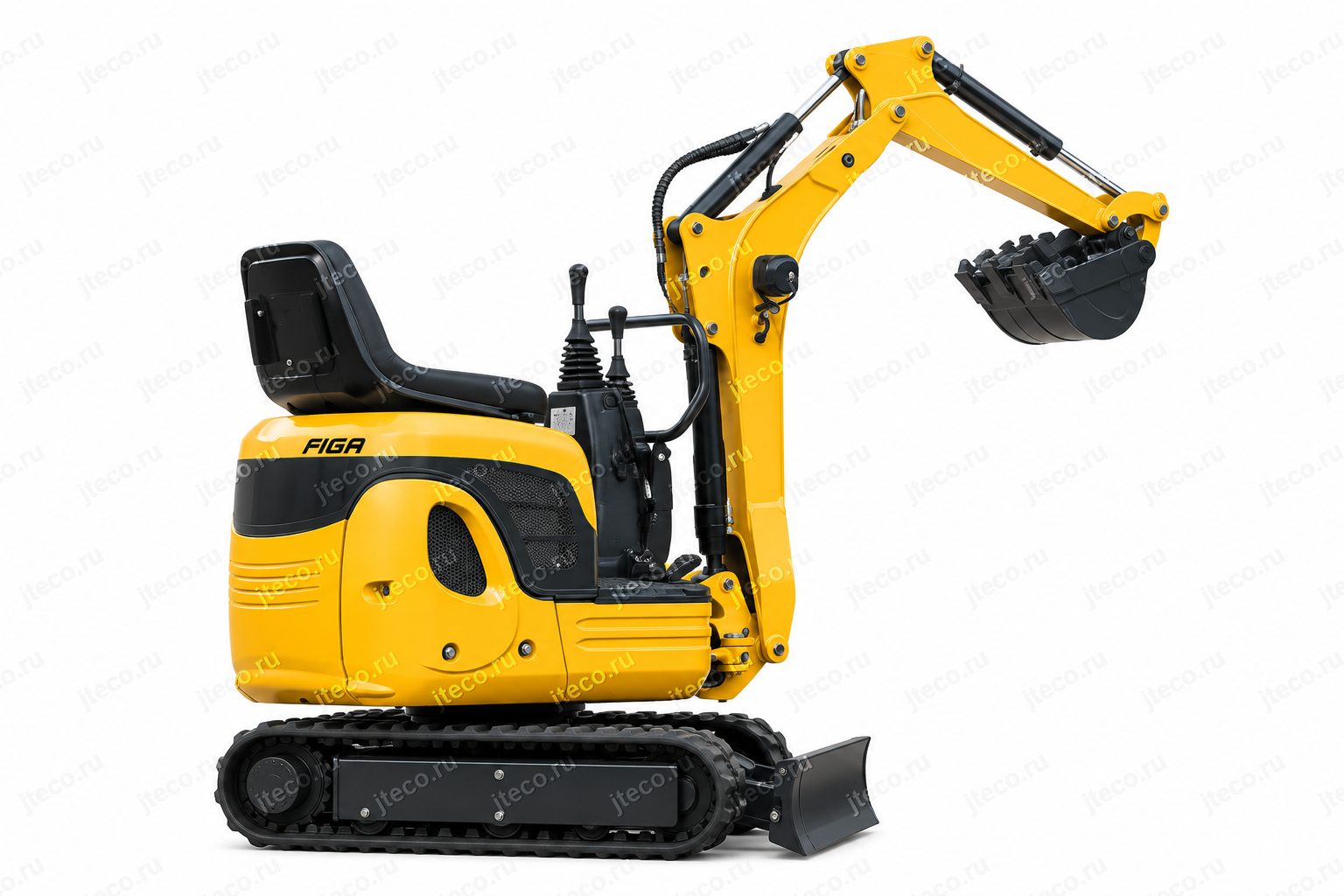

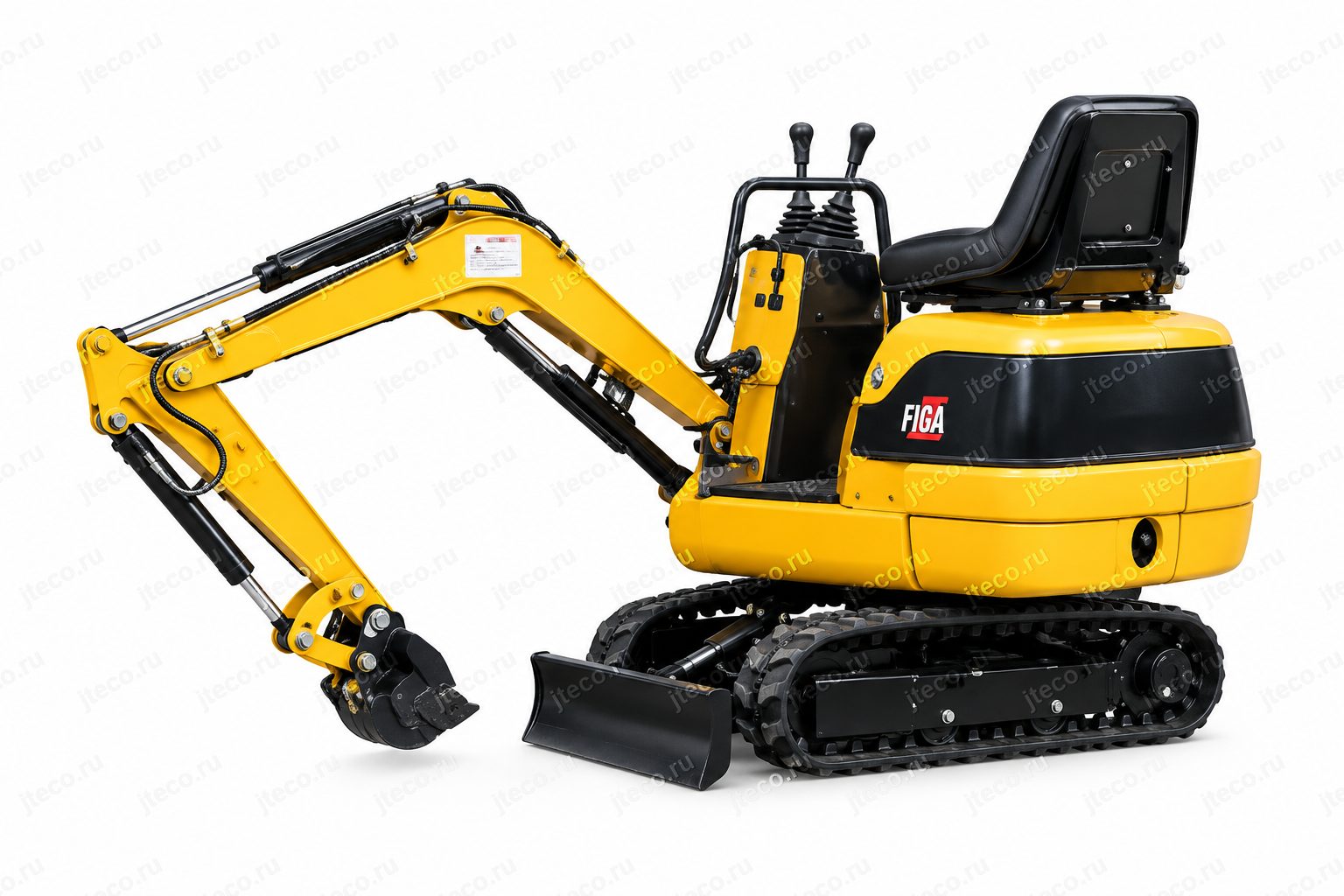

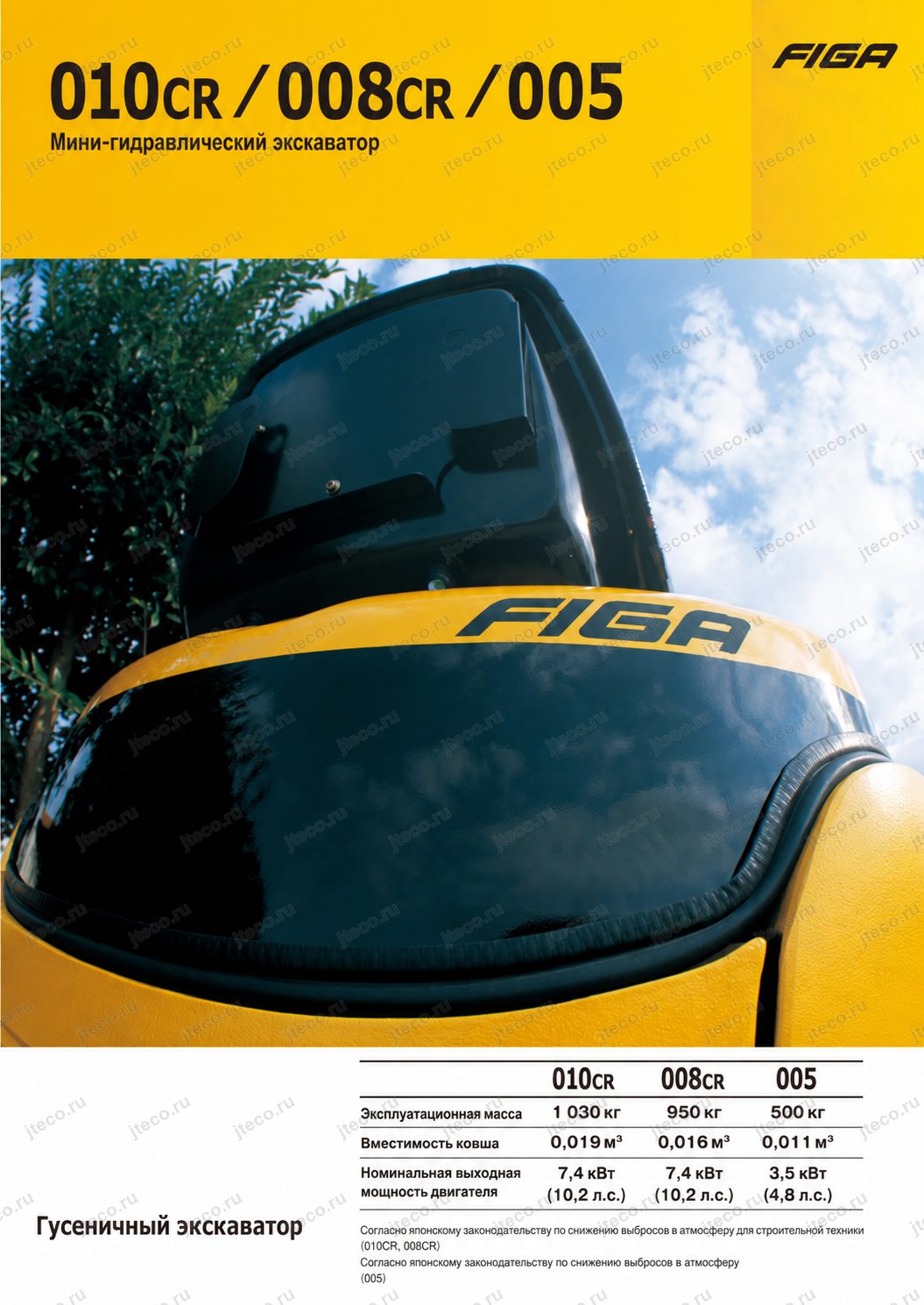

Мини-экскаватор FIGA 010CR

Назначение и сферы применения

Главная специализация FIGA 010CR — работа в условиях ограниченного пространства. Машина создавалась именно как сверхминиатюрный экскаватор, способный сохранять удобство управления и высокую производительность на небольших строительных площадках.

Компактность расширяет перечень объектов, где применение механизированной техники вообще становится возможным. При минимальной ширине 750 мм FIGA 010CR может проходить через узкие ворота и проезды, после чего ходовая часть раздвигается до 990 мм для повышения устойчивости. Таким образом, оператору не приходится выбирать между проходимостью и устойчивостью: транспортная ширина уменьшается перед въездом в ограниченную зону, а непосредственно на рабочем месте база может быть увеличена.

FIGA 010CR подходит для:

• строительных и ремонтных работ на небольших объектах
• разработки грунта в стеснённых условиях
• устройства траншей и канав
• работ вдоль стен, ограждений и других препятствий
• благоустройства территорий
• ландшафтных работ
• сельскохозяйственных задач
• погрузочных операций
• работ в городской застройке
• объектов, где важен пониженный уровень шума
• площадок, на которые технику приходится подавать краном

применения навесного гидравлического оборудования при наличии соответствующей гидролинии.

Производитель отдельно подчёркивает многофункциональность машины. Несмотря на небольшие размеры, её возможностей достаточно не только для точечных земляных операций. FIGA 010CR рассчитан на полноценную работу с грунтом и материалами и способен выполнять погрузку в 2-тонный самосвал.

Такое сочетание особенно важно на объектах, где крупный экскаватор избыточен по размерам, но ручная работа слишком медленна. FIGA 010CR занимает промежуточную нишу: машина остаётся достаточно небольшой для тесной площадки, но предоставляет оператору возможности гидравлического экскаватора с полноценным рабочим оборудованием.

Ключевые преимущества FIGA 010CR

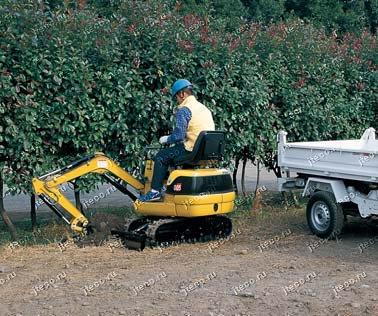

Минимальный выступ задней части

Одно из важнейших преимуществ FIGA 010CR — чрезвычайно компактная поворотная платформа. При вращении задняя часть машины выходит за наружный габарит гусениц всего на 5 мм.

Для оператора это означает существенно меньший риск контакта противовеса с препятствиями. Машина может работать рядом со стеной, ограждением или другой техникой без необходимости постоянно оставлять большой запас пространства для заднего свеса.

Радиус поворота задней части составляет всего 500 мм. Благодаря этому экскаватор уверенно чувствует себя на небольших площадках, где буквально каждый десяток сантиметров влияет на возможность развернуться и выполнить рабочий цикл.

Компактное переднее рабочее пространство

Малый радиус характерен не только для задней части. Минимальный радиус поворота переднего оборудования у FIGA 010CR составляет 1 075 мм.

Это особенно полезно при работе в узких дворах, между сооружениями, возле ограждений и на площадках с ограниченной зоной для маневрирования стрелой. Экскаватору требуется меньше свободного пространства для выполнения рабочего цикла, поэтому оператор может использовать машину там, где более крупная техника была бы вынуждена постоянно менять положение.

Ширина всего 750 мм

В сдвинутом положении ходовой части общая ширина FIGA 010CR составляет всего 750 мм. Такой размер значительно облегчает проезд через узкие ворота и проходы.

После попадания на рабочую площадку ширину ходовой части можно увеличить до 990 мм. Таким образом, узкий проход не заставляет постоянно работать на минимальной колее.

Гидравлически раздвижная ходовая часть

Диапазон изменения ширины гусеничной базы у FIGA 010CR составляет 750–990 мм.

В сдвинутом положении машина получает максимальную проходимость в ограниченном пространстве. В раздвинутом — увеличивается опорная база и повышается устойчивость при выполнении земляных операций.

Изменение ширины гусениц и отвала выполняется простым управлением. Оператор может адаптировать конфигурацию машины непосредственно под условия конкретного объекта.

Одноточечный подъём

Для FIGA предусмотрена возможность подъёма машины за одну точку. Это значительно упрощает перемещение экскаватора к месту работы при помощи крана.

Такая особенность особенно ценна на объектах, куда невозможно удобно заехать своим ходом. Машину можно подать на площадку сверху, переместить через препятствие или установить в ограниченную рабочую зону без сложной схемы строповки.

Защита корпуса

Компактная техника нередко работает буквально в нескольких сантиметрах от строительных конструкций. Поэтому у FIGA 010CR защита корпуса является частью общей концепции машины.

Углы поворотной платформы закрыты крупным противовесом. Он одновременно принимает на себя возможные контакты с препятствиями и помогает защитить основные элементы корпуса от повреждений.

Это особенно важно именно для сверхкомпактного экскаватора, который часто эксплуатируется там, где запас пространства минимален.

Двигатель и производительность

В FIGA 010CR установлен трёхцилиндровый дизельный двигатель максимальной мощностью 7,4 кВт, или 10,2 л.с. Для техники этого класса производитель характеризует такой показатель как один из наиболее высоких.

Запас мощности имеет практическое значение. Сверхкомпактная машина должна не просто помещаться в узком пространстве, но и выполнять там реальную работу с грунтом. Поэтому конструкция FIGA 010CR ориентирована на сочетание небольших размеров с высокой производительностью.

Трёхцилиндровая схема также соответствует общей концепции машины: двигатель остаётся достаточно компактным для установки в небольшом корпусе и одновременно обеспечивает мощность, необходимую для гидравлических операций.

Производитель прямо подчёркивает, что, несмотря на компактные размеры корпуса, FIGA обладает высокой производительностью. Возможность погрузки в 2-тонный самосвал хорошо показывает, что речь идёт не просто о вспомогательной машине для лёгких операций.

Дизельный двигатель с учётом экологических требований

На FIGA установлен малогабаритный универсальный дизельный двигатель, соответствующий добровольным нормативам по ограничению выбросов Японской ассоциации производителей двигателей внутреннего сгорания для наземной техники.

При этом в оригинальной документации отдельно уточняется, что машина не относится к технике, подпадающей под требования стандартов снижения выбросов для специальной внедорожной техники и нормативов третьего этапа Министерства земли, инфраструктуры, транспорта и туризма Японии.

Для покупателя японской техники это важная деталь: экологический статус машины указан производителем конкретно, без попытки приписать FIGA 010CR соответствие тем нормативам, под действие которых модель не попадает.

Сверхнизкий уровень шума

FIGA 010CR сертифицирован в Японии как строительная машина со сверхнизким уровнем шума.

Это заметно расширяет область её применения. Модель подходит для городской среды и для работ в условиях, где шумовое воздействие особенно важно, включая выполнение операций в ночное время при соблюдении действующих требований объекта.

Для компактной строительной техники такая характеристика особенно полезна: FIGA 010CR часто предназначен именно для тех мест, где рядом находятся здания, жилые территории, другие рабочие зоны или объекты с повышенными требованиями к акустическому комфорту.

Гидравлика и рабочее оборудование

Гидравлическое пилотное управление

На FIGA 010CR используется гидравлическое пилотное управление рабочими операциями.

Рычаги с гидравлическим пилотным приводом обеспечивают плавность движений — качество, на котором производитель делает отдельный акцент. Для компактного экскаватора это особенно важно: на тесной площадке оператору необходимо точно дозировать движение стрелы, ковша и поворотной платформы, поскольку рабочее оборудование часто находится непосредственно рядом с конструкциями и препятствиями.

Плавность здесь напрямую влияет на производительность. Чем точнее оператор контролирует движение, тем меньше требуется корректирующих операций и перестановок машины.

Переключение схемы управления

На FIGA 010CR предусмотрено переключение между двумя схемами управления при помощи одного рычага.

Решение особенно удобно для техники, которой пользуются разные операторы. Производитель отдельно отмечает преимущество этой функции при работе машины в аренде.

Если экскаватор переходит от одного оператора к другому, машину проще адаптировать к привычной схеме управления без сложной перенастройки механизма.

Большое боковое смещение рабочего оборудования

Максимальное боковое смещение составляет 435 мм.

Широкий офсет позволяет выполнять копание непосредственно вдоль стен, ограждений и отбойников. Оператор может сместить рабочее оборудование относительно продольной оси машины и вести траншею близко к препятствию, не пытаясь поставить сам экскаватор в неудобное положение.

На практике это уменьшает объём ручной доработки грунта в местах, куда обычное центральное положение стрелы не позволяет дотянуться.

Именно на ограниченных объектах преимущество широкого бокового смещения проявляется особенно заметно. Машина остаётся на устойчивой позиции, а рабочее оборудование выводится в нужную зону.

Цилиндр стрелы расположен с тыльной стороны

Цилиндр стрелы у FIGA размещён с задней стороны рабочего оборудования.

Такая компоновка даёт сразу несколько преимуществ. При погрузке в самосвал оператору не требуется постоянно опасаться контакта цилиндра с кузовом. Кроме того, конструкция позволяет подхватывать и удерживать камни и другие крупные материалы.

Защитный кожух цилиндра выполнен заменяемым. При повреждении защитного элемента нет необходимости рассматривать его как неотделимую часть конструкции — кожух можно заменить.

Гидролиния для гидромолота

Для FIGA 010CR предусмотрен трубопровод для гидромолота. В оригинальной брошюре отдельно уточняется, что машины на фотографиях оснащены этой опцией.

Наличие такой возможности значительно расширяет функции экскаватора. FIGA 010CR можно использовать не только для разработки грунта ковшом, но и как базовую машину для гидравлического навесного оборудования, когда конфигурация конкретного экземпляра включает соответствующую линию.

Для строительной площадки это особенно удобно: одна компактная машина способна выполнять несколько типов операций без необходимости заводить в ограниченную зону дополнительную технику.

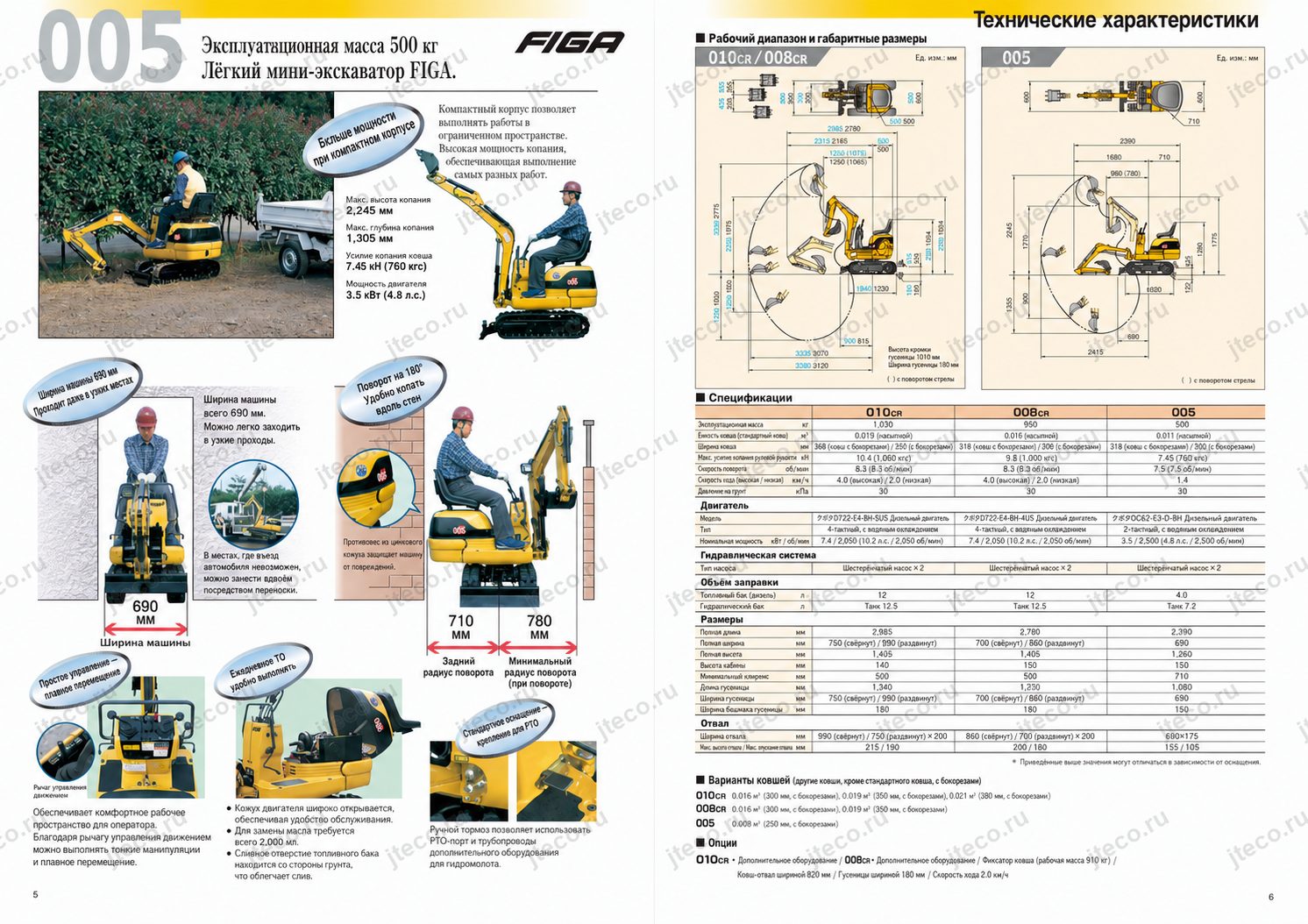

Ковши для FIGA 010CR

Для модели предусмотрено несколько вариантов ковшей, позволяющих подобрать рабочее оборудование под характер задачи.

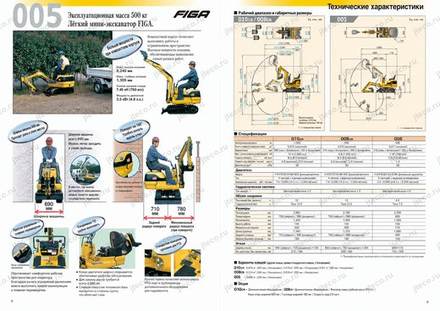

Для FIGA 010CR в брошюре указаны следующие исполнения:

• ковш вместимостью 0,016 м³ и шириной 300 мм — со съёмными или приварными зубьями
• ковш вместимостью 0,019 м³ и шириной 350 мм — с приварными зубьями

ковш вместимостью 0,021 м³ и шириной 380 мм — с приварными зубьями.

Выбор между более узким и более широким ковшом позволяет адаптировать экскаватор к различным видам работ. Узкий ковш удобен там, где требуется более компактная выемка грунта, а увеличенная ширина и вместимость позволяют за один рабочий цикл перемещать больший объём материала там, где пространство и характер грунта это допускают.

Важно, что параметры ковшей приведены производителем конкретно для FIGA 010CR и позволяют заранее подобрать конфигурацию машины под предполагаемые работы.

Удобство и безопасность оператора

Просторное рабочее место при минимальных габаритах машины

Одна из интересных особенностей FIGA 010CR заключается в том, что уменьшение наружных размеров не привело к чрезмерному сокращению пространства оператора.

Рабочая зона имеет просторную компоновку, а централизованная цельная консоль оставляет достаточно места для ног и одновременно способствует хорошему обзору.

Для сверхкомпактной техники это принципиально. Машина может работать часами на небольшой площадке, поэтому тесное или неудобное рабочее место быстро снизило бы точность управления и производительность оператора.

Амортизирующее сиденье

На FIGA 010CR установлено цельноформованное сиденье с высокой амортизирующей способностью.

Его задача — уменьшить воздействие толчков и вибраций, возникающих при передвижении и рабочих операциях. В сочетании с просторной зоной для ног такое решение делает рабочее место более приспособленным к продолжительной эксплуатации.

Хорошая обзорность

Компоновка консоли выполнена таким образом, чтобы обеспечивать оператору хороший обзор рабочей зоны.

На тесной площадке это напрямую связано с безопасностью. Оператору необходимо одновременно контролировать положение ковша, стрелы, корпуса машины и окружающих препятствий. Чем меньше «слепых» зон и чем удобнее посадка, тем проще точно позиционировать экскаватор.

Управляемость в ограниченном пространстве

Плавное гидравлическое пилотное управление, минимальный задний свес и широкое боковое смещение оборудования работают как единая система.

Оператору не приходится компенсировать недостаток пространства резкими движениями или постоянными перестановками машины. FIGA 010CR изначально рассчитан на то, чтобы выполнять рабочие циклы внутри небольшой зоны.

Надёжность и обслуживание

Конструкция рассчитана на работу рядом с препятствиями

Для машины, предназначенной для тесных площадок, защита от случайных контактов особенно важна.

Крупный противовес защищает углы поворотной платформы и одновременно выполняет функцию защитного элемента корпуса. Это снижает риск повреждения машины при случайном соприкосновении со стеной или другим препятствием.

Дополнительной защитой рабочего оборудования служит заменяемый кожух цилиндра стрелы.

Полностью открывающийся капот

Капот двигателя FIGA 010CR полностью откидывается.

Такое решение обеспечивает свободный доступ к агрегатам при осмотре и техническом обслуживании. Для владельца это означает меньше неудобств при проведении регулярных проверок и сервисных работ.

В компактных машинах доступ к внутренним компонентам нередко осложняется плотной компоновкой. Поэтому полностью открываемый капот имеет практическое значение: небольшие внешние размеры не должны превращать обслуживание в сложную процедуру.

Кольцевая фиксация пальцев

Фиксаторы пальцев выполнены по кольцевой схеме и не требуют применения инструмента.

Это упрощает операции, связанные с обслуживанием рабочих соединений, и сокращает количество вспомогательного инструмента, необходимого непосредственно на площадке.

Раздельные шланги отвала

Гидравлические шланги отвала выполнены раздельными.

Такая конструкция облегчает их замену и делает обслуживание гидравлической системы более удобным. При повреждении отдельного шланга обслуживание становится проще, чем при менее разборной схеме разводки.

Обслуживание без усложнения компактной конструкции

FIGA 010CR представляет собой очень плотно скомпонованную машину, но производитель предусмотрел доступность основных сервисных операций. Полностью откидной капот, простые фиксаторы и раздельная разводка шлангов помогают сохранить одно из ключевых достоинств компактной техники — возможность быстро вернуть её к работе после планового обслуживания.

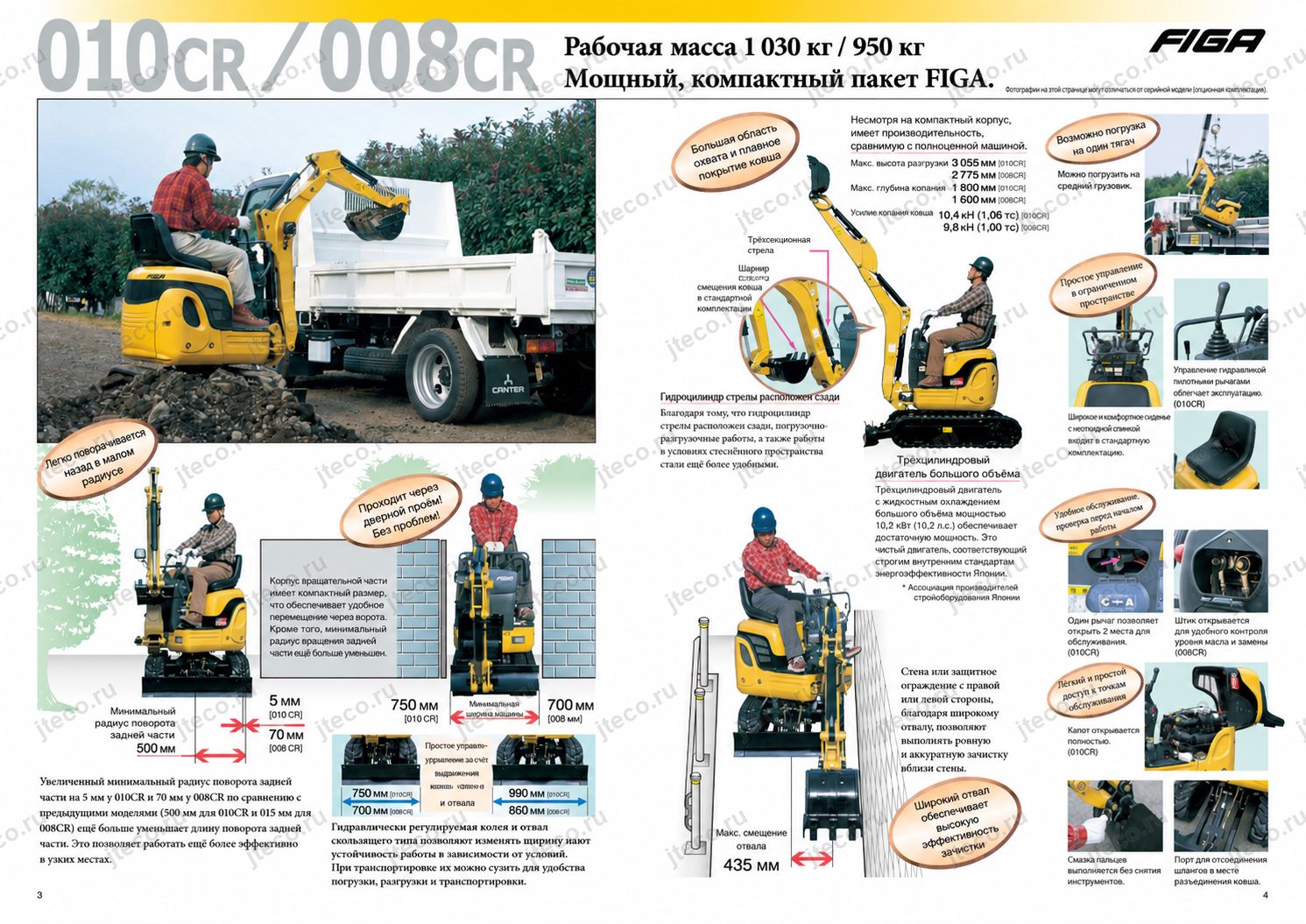

Габариты и манёвренность

Именно габаритные параметры делают FIGA 010CR особенно интересным для эксплуатации на тесных объектах.

Минимальная ширина машины составляет 750 мм. После прохода через узкий участок ходовую часть можно гидравлически раздвинуть до 990 мм.

Таким образом, диапазон ширины ходовой части составляет:

750–990 мм.

При этом задняя часть экскаватора практически не выходит за габарит гусениц. Выступ при повороте составляет всего:

5 мм.

Радиус поворота задней части:

500 мм.

Минимальный передний радиус поворота:

1 075 мм.

Максимальное боковое смещение рабочего оборудования:

435 мм.

Каждый из этих параметров работает на одну задачу — дать оператору возможность выполнять полноценный цикл копания и погрузки на минимальной площади.

Работа вплотную к стенам

Широкий офсет оборудования позволяет копать сбоку от машины. Благодаря этому FIGA 010CR способен вести канавы вдоль стен, ограждений и других линейных препятствий.

Для благоустройства и коммунальных работ это особенно полезно: траншею часто необходимо вести именно по границе существующей конструкции, где установка более крупного экскаватора оказывается затруднительной.

Разворот без большого свободного сектора

Минимальный выход противовеса за гусеницы делает поворот платформы значительно безопаснее в ограниченной зоне.

Оператор может концентрироваться на положении рабочего оборудования, а не постоянно контролировать большой задний свес.

Это особенно удобно при циклической погрузке, когда платформа регулярно перемещается между зоной копания и кузовом самосвала.

Удобство погрузки

Компоновка цилиндра стрелы с тыльной стороны рабочего оборудования уменьшает риск контакта цилиндра с кузовом при работе с самосвалом.

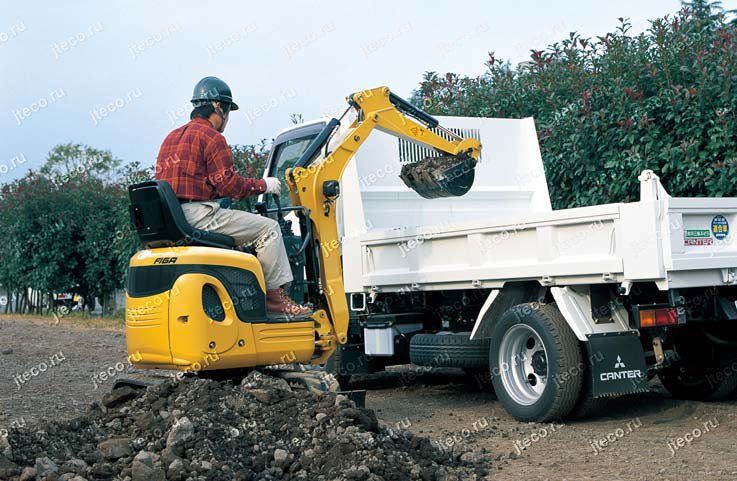

FIGA 010CR способен выполнять погрузку в 2-тонный самосвал, что существенно расширяет практическую ценность машины на небольших строительных и ландшафтных объектах.

Один компактный экскаватор может разрабатывать грунт и сразу загружать его для вывоза, не занимая при этом столько места, сколько более крупная машина.

Почему компактность FIGA 010CR не ограничивает его возможности

Сверхминиатюрный экскаватор часто воспринимается как техника для очень узкого перечня лёгких работ. Концепция FIGA 010CR другая.

Компактность используется здесь прежде всего для получения доступа к объекту. После того как машина оказывается внутри рабочей зоны, оператор получает полноценную гидравлическую систему, мощный для своего класса трёхцилиндровый двигатель, регулируемую ширину ходовой части, широкий офсет рабочего оборудования и возможность работать с дополнительной гидролинией.

При ширине всего 750 мм FIGA 010CR способен проходить туда, где использование более крупной машины невозможно физически. После прохода ходовая часть расширяется до 990 мм, то есть конструкция не требует постоянно жертвовать устойчивостью ради минимальной транспортной ширины.

Малый задний радиус, в свою очередь, позволяет использовать полученное рабочее пространство максимально эффективно. Если обычной машине требуется свободный сектор для противовеса, FIGA 010CR практически остаётся в габарите собственной ходовой части.

Боковое смещение стрелы ещё сильнее уменьшает потребность в перестановках машины. Вместо того чтобы каждый раз перемещать весь экскаватор, оператор может сместить рабочее оборудование на величину до 435 мм.

Именно сумма этих решений делает FIGA 010CR не просто маленьким, а функционально приспособленным к стеснённым условиям.

Для кого подходит FIGA 010CR

Модель особенно интересна компаниям и частным владельцам, которым необходимо выполнять механизированные земляные работы на объектах с ограниченным доступом.

Строительным организациям

FIGA 010CR подходит для небольших строительных площадок, ремонта существующих объектов, устройства траншей и выполнения земляных операций между уже возведёнными конструкциями.

Минимальная ширина и почти нулевой задний свес позволяют использовать экскаватор там, где пространство вокруг машины ограничено с нескольких сторон.

Компаниям по благоустройству и ландшафтным работам

При благоустройстве часто приходится работать в существующей застройке, рядом с ограждениями, дорожками и другими элементами территории.

Боковое смещение до 435 мм позволяет копать вдоль таких объектов, а регулируемая ширина ходовой части помогает проходить через ограниченные въезды.

Сельскохозяйственным предприятиям

Производитель прямо относит сельское хозяйство к сферам применения FIGA.

Компактная машина может использоваться там, где размеры участка или расстояние между существующими объектами делают эксплуатацию обычного экскаватора неудобной.

Арендным компаниям

Для арендного парка важна универсальность техники и возможность быстро адаптироваться под разных операторов.

У FIGA 010CR схема управления переключается между двумя вариантами одним рычагом. Производитель специально отмечает удобство этой функции при аренде машины.

Компактные габариты, широкий спектр работ и возможность оснащения гидролинией также делают модель интересной для аренды под разные типы задач.

Подрядчикам, работающим в городской среде

Статус строительной машины со сверхнизким уровнем шума позволяет рассматривать FIGA 010CR для эксплуатации там, где акустические характеристики имеют повышенное значение.

В сочетании с минимальными размерами это особенно актуально для городской застройки, где одновременно ограничены и пространство, и допустимый уровень воздействия на окружающую территорию.

Владельцам, которым нужна одна компактная машина для разных задач

FIGA 010CR сочетает возможность копания, погрузки и работы с гидравлическим оборудованием при соответствующем оснащении.

Выбор ковшей различной вместимости и ширины позволяет адаптировать машину к характеру работ, а гидролиния для гидромолота расширяет её функции за пределы обычного копания.

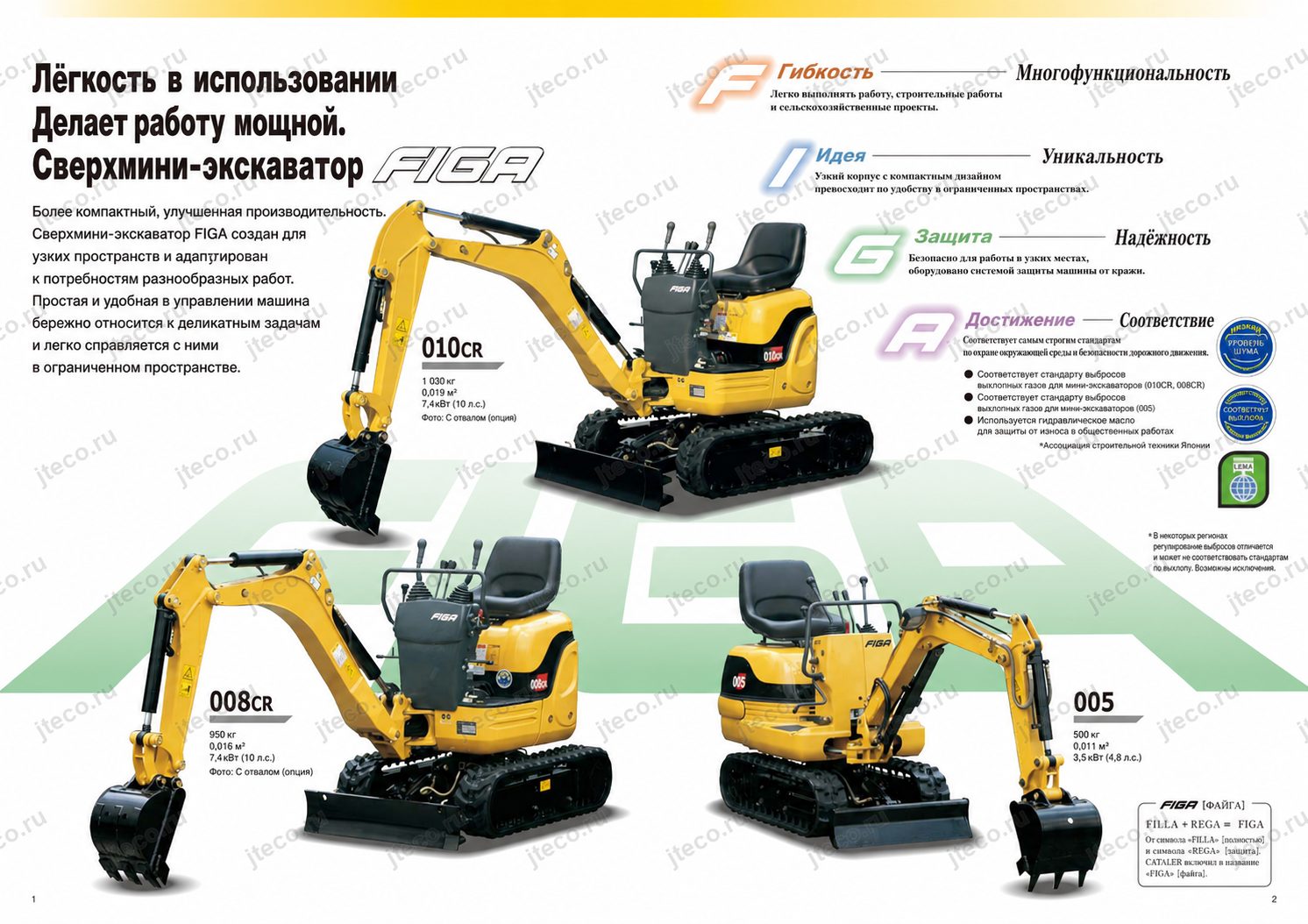

FIGA — компактная техника с наследием гидравлических экскаваторов CAT

Происхождение названия FIGA производитель объясняет сочетанием слов FILIA и REGA.

FILIA означает «дочь», а само название отражает идею машины, унаследовавшей техническую основу гидравлических экскаваторов CAT серии REGA.

Эта концепция хорошо соответствует конструкции FIGA 010CR. Машина максимально уменьшена по внешним размерам, но сохраняет подход полноценного гидравлического экскаватора: дизельный двигатель, гидравлическое пилотное управление, развитое рабочее оборудование, регулируемую ходовую часть и возможность использования дополнительной гидравлики.
