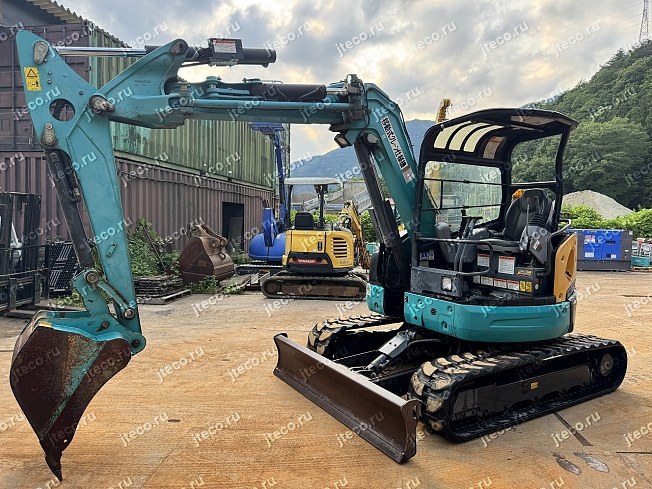

Мини-экскаватор KUBOTA RX-506

Назначение и сферы применения

Главное назначение Kubota RX-506 — механизированные земляные, строительные и вспомогательные работы на площадках, где пространство для маневрирования ограничено. Именно поэтому модель позиционируется производителем как прочный городской экскаватор. Она сохраняет широкий рабочий диапазон, но при этом оснащена системами, позволяющими точнее контролировать перемещения стрелы, рукояти и самой машины.

RX-506 хорошо приспособлен к работе рядом со зданиями, сооружениями и другими объектами, ограничивающими рабочее пространство. Стандартная система ограничения высоты позволяет оператору заранее установить максимальную высоту подъёма стрелы. Это особенно важно там, где над экскаватором находятся конструкции или иные препятствия и необходимо исключить чрезмерный подъём рабочего оборудования.

Для работы с различным оборудованием предусмотрено ограничение втягивания рукояти. Система имеет три режима и позволяет подстраивать допустимое положение рукояти под установленное рабочее оборудование. В материалах производителя отдельно указаны режимы для стандартного ковша и ковша с плоскими зубьями. Такая настройка помогает точнее адаптировать геометрию рабочего цикла к используемому оснащению и условиям площадки.

В перечне оборудования для RX-506 также указаны сервисный гидравлический порт, двухсторонняя гидролиния 2WAY, гидромолот, гидравлические вилы и исполнение с функциями мобильного крана. Благодаря этому одна базовая машина может применяться не только для традиционного копания, но и для ряда специализированных операций при соответствующем оснащении.

Ключевые преимущества

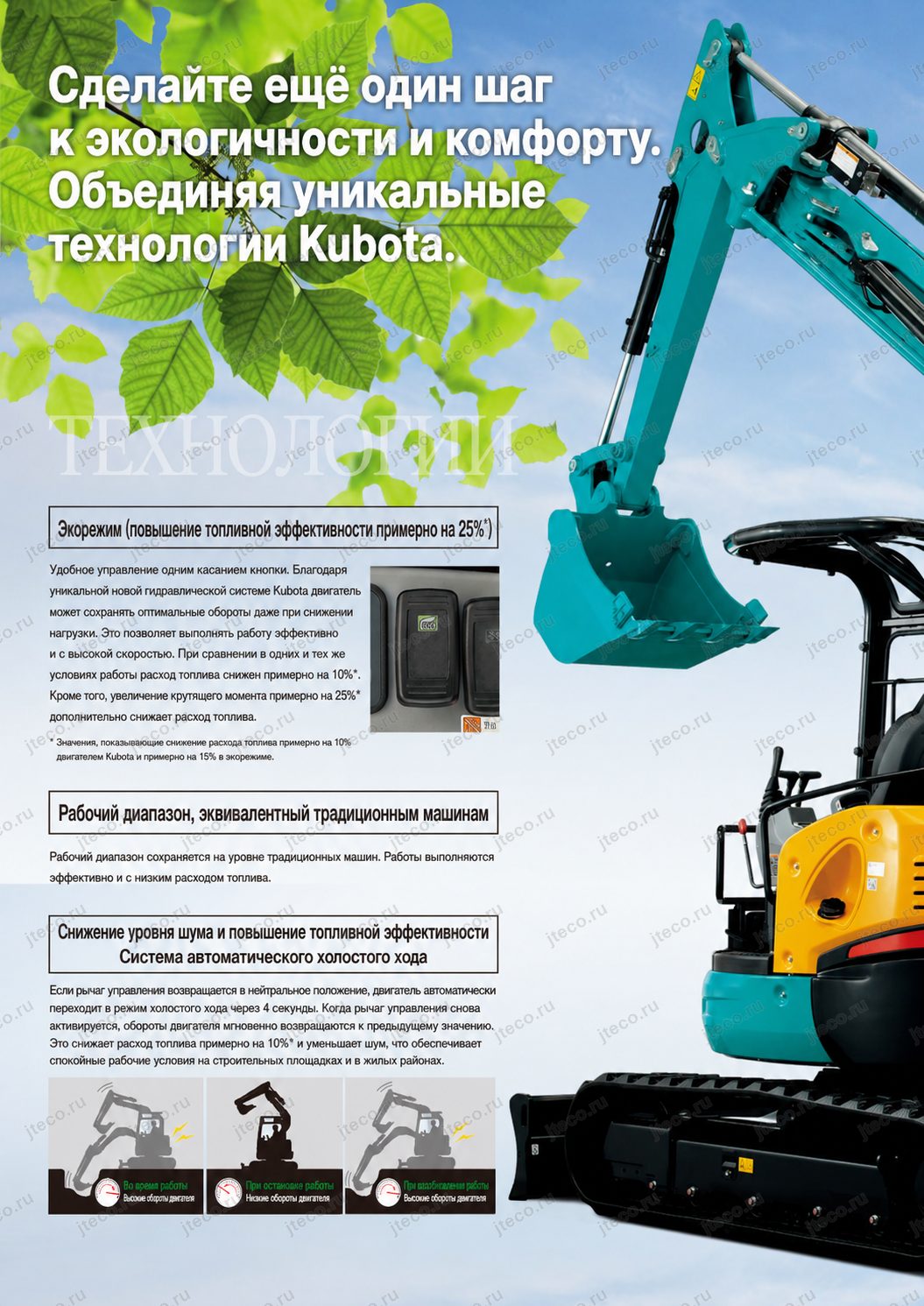

Экономия топлива до 25% в Эко-режиме

Одно из наиболее значимых изменений RX-506 — комплексное снижение расхода топлива. Новый компактный турбированный двигатель сам по себе обеспечивает примерно 10% экономии по сравнению с предыдущей конструкцией. При включении Эко-режима расход дополнительно уменьшается приблизительно на 15%. В сумме производитель указывает снижение расхода топлива примерно на 25% при работе в экономичном режиме.

Важно, что экономия достигается не простым ограничением возможностей машины. В RX-506 используется новая гидравлическая система собственной разработки Kubota, благодаря которой двигатель может работать на меньших оборотах, сохраняя высокую скорость выполнения рабочих операций и практически не снижая производительность.

Эко-режим включается одним нажатием переключателя, расположенного рядом с оператором. Производитель рекомендует использовать его прежде всего при лёгких и средних нагрузках — именно в таких режимах нет необходимости постоянно поддерживать максимальные обороты двигателя, поэтому снижение расхода топлива становится особенно эффективным.

Для владельца это означает возможность выбирать режим работы в зависимости от конкретной задачи. Когда требуется максимальная производительность, машина может работать в обычном режиме. При менее тяжёлых операциях оператор одним переключением переводит экскаватор в экономичный режим и уменьшает расход топлива без необходимости вручную постоянно подстраивать обороты.

Автоматический холостой ход

Дополнительную экономию обеспечивает стандартная логика автоматического снижения оборотов. Если оператор переводит рычаги управления в нейтральное положение и в течение четырёх секунд не выполняет рабочие движения, двигатель автоматически переходит на холостой ход.

Как только оператор вновь перемещает рычаг управления, двигатель сразу возвращается к установленным рабочим оборотам. Система не требует дополнительных действий и работает в соответствии с фактическим циклом эксплуатации экскаватора.

По данным Kubota, автоматический холостой ход позволяет сократить расход топлива примерно на 10%. Одновременно снижается уровень шума во время пауз между рабочими операциями. Для городского экскаватора это особенно полезно: машина меньше работает на повышенных оборотах без необходимости, что делает эксплуатацию комфортнее рядом с жилой и другой городской застройкой, а также при работах в ночное время.

Рабочий диапазон сохранён, производительность повышена

При модернизации RX-506 Kubota сохранила рабочий диапазон на уровне предыдущей модели. Покупателю не приходится выбирать между экономичностью и рабочими возможностями: новая машина сохраняет привычную рабочую геометрию и одновременно обеспечивает более высокую производительность.

Особое внимание уделено скорости наиболее часто выполняемых движений рабочего оборудования. Благодаря регенеративному гидравлическому контуру увеличена скорость втягивания рукояти и опускания стрелы. В результате рабочие циклы выполняются быстрее и плавнее.

Такое решение особенно заметно в повторяющихся операциях, где рукоять и стрела постоянно возвращаются из одного положения в другое. Ускорение этих движений уменьшает непроизводительные промежутки внутри каждого цикла и позволяет эффективнее использовать рабочее время машины.

Автоматическое переключение скорости передвижения

RX-506 самостоятельно адаптирует скорость движения к нагрузке. При движении на второй скорости, если нагрузка на ходовую систему возрастает, машина автоматически переключается на первую скорость. Это увеличивает доступное тяговое усилие без необходимости отвлекать оператора на ручное переключение.

Когда условия позволяют, оператор может использовать повышенную скорость. Если же движение становится более тяжёлым, автоматика выбирает режим с большей тягой. Функция автоматического снижения скорости передвижения входит в стандартное оснащение RX-506.

Ручное переключение между режимами скорости также выполнено удобнее: кнопка второй скорости размещена непосредственно на рычаге отвала. Педаль, применявшаяся для включения второй скорости ранее, больше не требуется. В результате управление ходом становится проще, а количество действий ногами уменьшается.

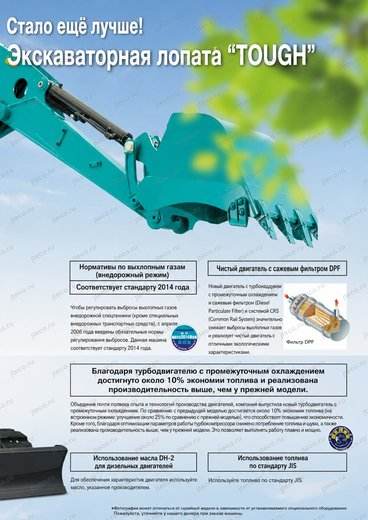

Двигатель и производительность

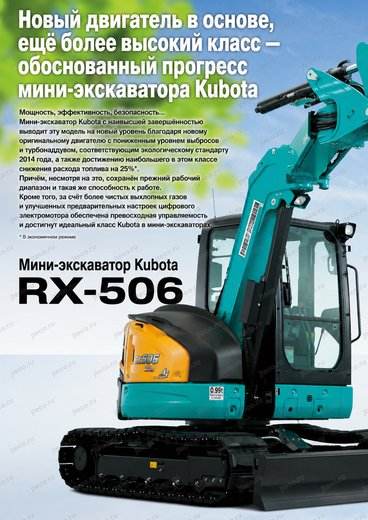

Основой Kubota RX-506 служит вновь разработанный компактный турбированный двигатель. Именно новая силовая установка стала одним из ключевых элементов комплексного обновления машины.

Применение компактного турбодвигателя позволило Kubota одновременно решать несколько задач: повысить эффективность машины, снизить расход топлива и обеспечить соответствие нормативным требованиям 2014 года, действующим для внедорожной техники. Производитель отдельно подчёркивает внимание к сокращению вредных выбросов.

При этом обновление двигателя не привело к сокращению рабочего диапазона. RX-506 сохраняет рабочие возможности предыдущей модели, но превосходит её по производительности. Таким образом, повышение экономичности достигнуто без необходимости жертвовать эффективностью выполнения основных экскавационных операций.

Сам по себе новый двигатель снижает расход топлива примерно на 10%. При включении Эко-режима экономия увеличивается ещё приблизительно на 15%, что даёт совокупное сокращение расхода топлива примерно на 25%.

Отдельная система автоматического холостого хода дополнительно уменьшает ненужную работу двигателя на повышенных оборотах во время технологических пауз. Через четыре секунды после возврата рычагов управления в нейтраль двигатель автоматически снижает обороты, а при возобновлении управления моментально возвращается к рабочему режиму.

Такой принцип работы особенно полезен для экскаватора, эксплуатация которого состоит из множества коротких рабочих циклов с периодическими паузами. Оператору не приходится постоянно самостоятельно регулировать обороты: электроника выполняет это автоматически.

Гидравлика и рабочее оборудование

В Kubota RX-506 используется новая гидравлическая система собственной разработки производителя. Она играет ключевую роль в сочетании высокой скорости рабочих движений с пониженными оборотами двигателя.

Именно согласованная работа двигателя и гидравлики позволяет использовать Эко-режим без существенного падения производительности. Когда нагрузка невелика или находится на среднем уровне, двигатель может работать на меньших оборотах, а гидросистема сохраняет необходимую скорость исполнительных механизмов.

Регенеративный гидравлический контур

Для ускорения основных рабочих циклов RX-506 оснащён регенеративным гидравлическим контуром. Его применение повысило скорость втягивания рукояти и опускания стрелы.

Практическая польза этой системы заключается не только в более высокой скорости отдельных движений. При повторяющихся операциях — например, когда экскаватор последовательно выполняет копание, перемещение рабочего оборудования и возвращение в исходное положение — более быстрое движение рукояти и стрелы делает весь цикл плавнее и производительнее.

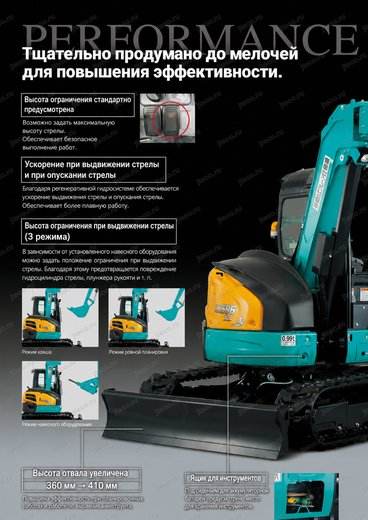

Ограничение втягивания рукояти

Система ограничения втягивания рукояти входит в стандартное оснащение и предусматривает три режима. Настройка выполняется в зависимости от установленного рабочего оборудования.

Управление функцией доступно через передний цифровой дисплей. В материалах Kubota отдельно обозначены режимы для стандартного ковша и ковша с плоскими зубьями.

В условиях ограниченного пространства такая функция помогает оператору заранее задать допустимую геометрию движения рабочего оборудования. Это особенно удобно, когда за экскаватором или рядом с ним находятся препятствия и необходимо более строго контролировать положение рукояти.

Ограничение высоты стрелы

В стандартную комплектацию входит и ограничение высоты. Максимальную высоту подъёма стрелы можно задавать произвольно в зависимости от условий конкретного объекта.

Такая возможность особенно полезна при работе под сооружениями или в других местах, где свободное пространство над машиной ограничено. Вместо того чтобы постоянно полагаться только на визуальную оценку расстояния, оператор получает дополнительное средство контроля рабочего диапазона.

Навесное оборудование и гидравлические подключения

Для RX-506 производителем предусмотрены различные варианты рабочего оборудования. В материалах каталога указаны сервисный гидравлический порт для подключения гидромолота, двухсторонняя гидролиния 2WAY, гидромолот и гидравлические вилы.

Двухсторонняя гидролиния предназначена для оборудования, которому требуется подача рабочей жидкости гидросистемы в обоих направлениях. Это расширяет возможности применения гидравлического навесного оборудования по сравнению с односторонним контуром.

Сервисный гидравлический порт отдельно указан Kubota как решение для подключения гидромолота. Для покупателя это означает возможность подготовить RX-506 не только для ковшовых работ, но и для задач, где требуется ударное гидравлическое оборудование.

Сроки поставки конкретного навесного оборудования и опций производитель рекомендует уточнять у дилера.

Ковши

Для машины указаны узкие ковши двух размеров:

• ширина 400 мм без боковых резцов — 350 мм, вместимость 0,11 м³

ширина 500 мм без боковых резцов — 450 мм, вместимость 0,15 м³.

Значения ширины в квадратных скобках в исходных данных соответствуют ширине ковша без боковых резцов. Вместимость приведена как объём ковша «с шапкой» в соответствии с новым стандартом JIS.

Наличие узких ковшей особенно соответствует назначению RX-506 как городской машины для ограниченных площадок: оператор может подобрать рабочий орган под размеры траншеи и конкретную задачу, не используя более широкий ковш там, где он не требуется.

Удобство и безопасность оператора

Передний цифровой дисплей

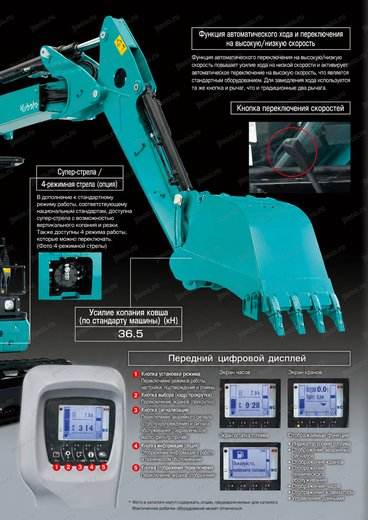

Одно из наиболее заметных обновлений рабочего места RX-506 — большой цифровой дисплей, встроенный в переднюю консоль. Его расположение выбрано таким образом, чтобы оператору во время работы не приходилось значительно отводить взгляд от рабочей зоны.

Для экскаватора это имеет практическое значение: контроль параметров машины выполняется одновременно с наблюдением за рабочим оборудованием и окружающим пространством. Чем меньше времени оператор смотрит в сторону от выполняемой операции, тем удобнее контролировать рабочий процесс.

Интерфейс построен с расчётом на простое управление. Функциональные кнопки расположены непосредственно под жидкокристаллическим экраном, поэтому необходимые настройки и информационные экраны можно вызывать без сложной последовательности действий.

На дисплее могут отображаться часы, остаток топлива и информация о крановом режиме на машинах в соответствующем исполнении.

Информация о состоянии машины

Цифровая приборная система RX-506 выводит широкий набор эксплуатационной информации. В частности, предусмотрены:

• температура охлаждающей жидкости
• счётчик моточасов
• информация о техническом обслуживании
• пользовательские настройки
• предупреждающая индикация
• предупреждение о забытом ключе

информационные сообщения, связанные с эксплуатацией и контролем машины.

Такой дисплей используется не просто как указатель отдельных параметров, а как полноценный интерфейс взаимодействия оператора с экскаватором. Через него можно вызывать настройки, проверять состояние функций и изменять доступные параметры.

Отдельная кнопка предназначена для пользовательских настроек. Через неё выполняются вызов, проверка и изменение различных параметров. Кнопка информации открывает информационные сообщения, а отдельная клавиша переключения отображения позволяет переходить между экранами и режимами индикации.

Для системы ограничения рукояти также предусмотрено управление через дисплей. На машинах в крановом исполнении отдельная кнопка используется для перехода в крановый режим.

Быстрое переключение схемы управления

RX-506 предусматривает возможность адаптировать органы управления под привычки оператора.

В стандартной комплектации, помимо стандартной схемы управления, соответствующей требованиям Министерства земли, инфраструктуры, транспорта и туризма Японии, используется система быстрого переключения на схему управления с продольным поворотом.

Кроме того, для модели предусмотрен опциональный четырёхсхемный переключатель. Мультисистема позволяет выбирать схемы управления Kubota (JIS), Hitachi, Komatsu, Mitsubishi и Kobelco в рамках предусмотренного производителем переключения.

Для компании, где на одной машине работают несколько операторов с разными привычками, возможность выбора схемы управления особенно полезна. Она сокращает необходимость переучивания человека под единственную фиксированную компоновку органов управления.

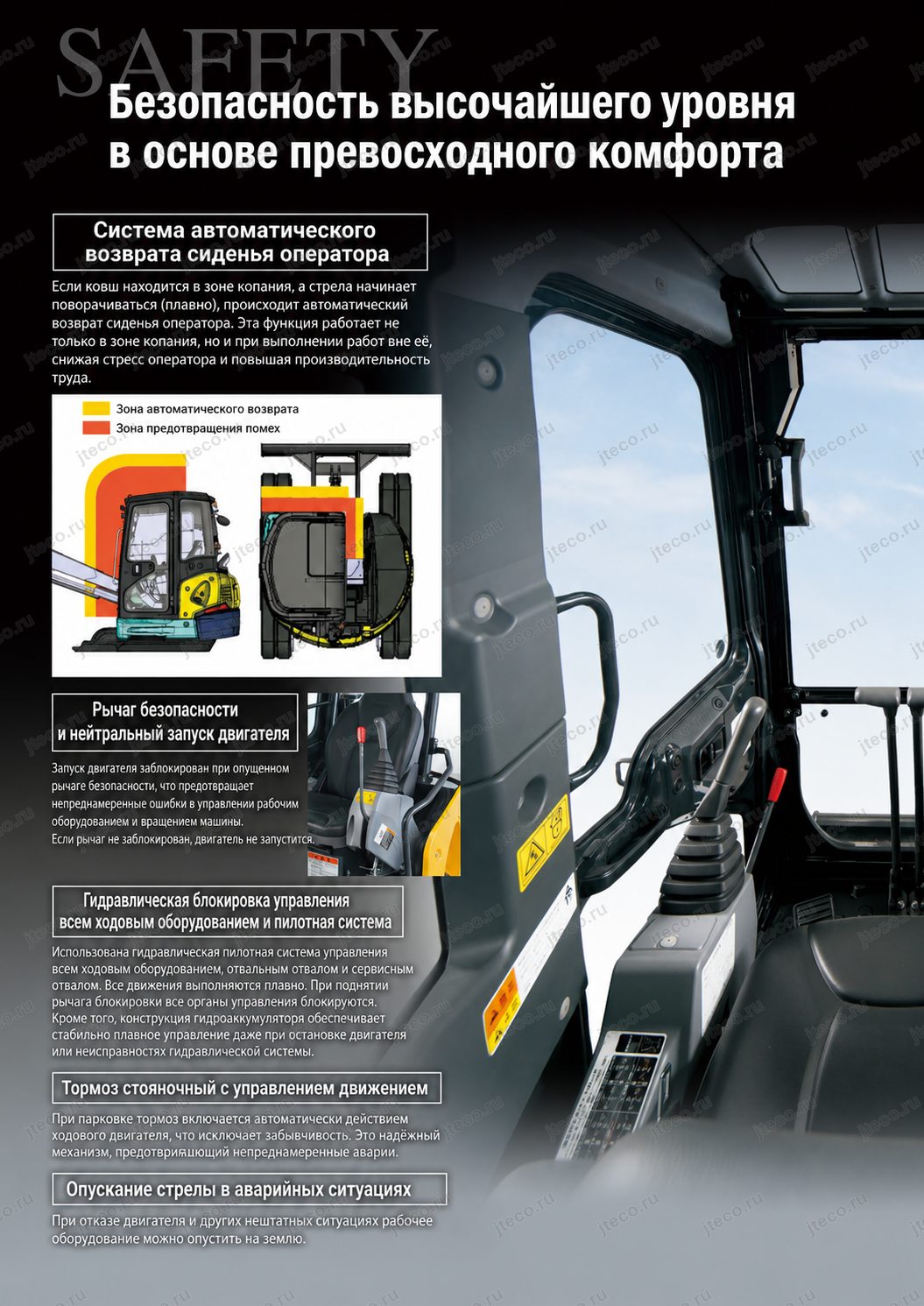

Безопасность при работе

Производитель отдельно указывает обязательное использование ремня безопасности во время выполнения работ.

При покидании машины рабочее оборудование необходимо опускать на землю. Это требование также отдельно отмечено в материалах Kubota и относится к безопасной эксплуатации экскаватора на площадке.

Дополнительный уровень контроля обеспечивают предупреждения цифрового дисплея. Оператор получает не только световую индикацию, но и текстовую информацию на ЖК-экране, что помогает быстрее определить причину предупреждения и принять необходимые меры.

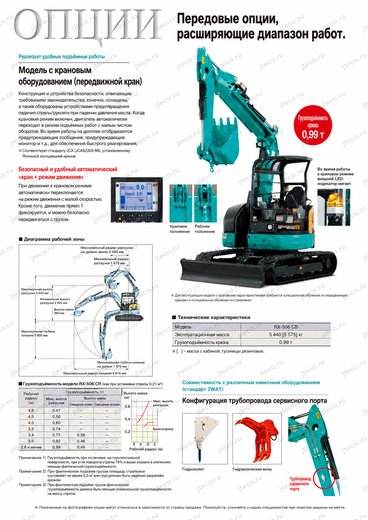

Крановое исполнение RX-506

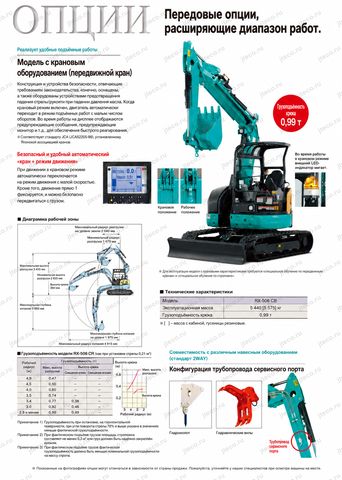

Для Kubota RX-506 предусмотрена модификация с функциями мобильного крана. Это специальное исполнение машины, поэтому крановые возможности следует рассматривать отдельно от базовой экскавационной работы.

При включении кранового режима частота вращения двигателя автоматически устанавливается на уровень, оптимальный для подъёмных операций. Оператору не требуется самостоятельно подбирать необходимые обороты для этого режима.

В случае перегрузки одновременно включаются звуковой сигнал и предупреждающая лампа, а на ЖК-дисплее появляется содержание предупреждения. Такой комплексный способ оповещения позволяет быстрее заметить опасное состояние даже в условиях интенсивной работы.

Конструкция крановой системы соответствует стандарту JCA JCAS2205-98.

Автоматический режим «Кран + движение»

Особое внимание уделено перемещению машины с подвешенным грузом. Если RX-506 начинает движение в крановом режиме, система автоматически переходит на номинальную нагрузку, разрешённую именно для движения с грузом.

Одновременно скорость передвижения принудительно фиксируется на первой ступени. Это исключает использование повышенной скорости в режиме, где приоритетом является устойчивость и контролируемость движения.

При работе кранового режима включается внешний светодиодный индикатор. Для системы предусмотрены положения, соответствующие транспортному и рабочему состоянию крана.

Номинальная грузоподъёмность при работе с неподвижной машины определяется для горизонтальной твёрдой поверхности. Указанная производителем номинальная нагрузка не превышает 78% опрокидывающей нагрузки и соответствует коэффициенту продольной устойчивости не менее 1,15, установленному нормативами для мобильных кранов.

При перемещении машины с подвешенным грузом нижняя точка этого груза должна находиться на высоте не более 0,3 м над поверхностью земли.

При определении фактически допустимой массы поднимаемого груза необходимо учитывать массу строповочного каната: она вычитается из указанной в таблице номинальной нагрузки.

Таким образом, крановая модификация RX-506 не ограничивается простым использованием стрелы для подъёма груза. Для неё предусмотрены отдельный режим двигателя, автоматическое изменение допустимой нагрузки при движении, фиксация первой скорости, внешний индикатор и комплекс предупреждений о перегрузке.

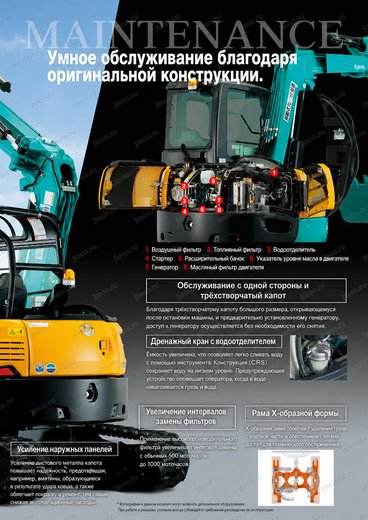

Надёжность и обслуживание

Kubota позиционирует RX-506 как машину повышенной прочности, рассчитанную на работу в городских условиях. При модернизации модели производитель не ограничился силовой установкой или одной отдельной функцией: были одновременно переработаны двигатель, гидравлика, управление и система отображения эксплуатационной информации.

Цифровой дисплей помогает контролировать состояние машины и своевременно выполнять обслуживание. На экран выводятся данные о техническом обслуживании и счётчик моточасов — два ключевых источника информации для планирования регламентных работ.

Предупреждающая индикация позволяет оперативно обращать внимание на состояния, требующие реакции оператора. Дополнительно предусмотрено предупреждение о забытом ключе.

Для обслуживания и ремонта Kubota рекомендует использовать оригинальные запасные части. По информации производителя, оригинальные компоненты рассчитаны на обеспечение максимальной производительности, долговечности и безопасности машины.

Это особенно важно для экскаватора, где двигатель, гидросистема, ходовая часть и рабочее оборудование функционируют как единый комплекс. Соответствие устанавливаемых деталей исходным требованиям производителя помогает сохранять предусмотренные характеристики системы.

Габариты и манёвренность

Kubota RX-506 изначально спроектирован как городской мини-экскаватор для ограниченного пространства. При этом производитель сохранил рабочий диапазон предыдущей модели, не уменьшая возможности рабочего оборудования ради компактности.

Для эксплуатации в тесных условиях особенно важны не только физические размеры машины, но и возможность заранее ограничивать движения рабочего оборудования. RX-506 сочетает оба подхода: компактная концепция городского экскаватора дополнена стандартными электронно-гидравлическими ограничителями высоты стрелы и втягивания рукояти.

Ограничение высоты позволяет установить максимально допустимый подъём стрелы под конкретный объект. Ограничение рукояти помогает контролировать её перемещение в зависимости от применяемого оборудования.

Манёвренность при передвижении поддерживает автоматическая двухскоростная логика. При нормальных условиях используется повышенная скорость, а при росте нагрузки машина автоматически переходит на первую, увеличивая тяговое усилие.

Для RX-506 указаны стальные гусеницы шириной 400 мм. Такое ходовое оснащение входит в перечень оборудования, приведённый Kubota для данной модели.

Отдельное преимущество для городских работ — снижение шума благодаря автоматическому холостому ходу. Как только управление остаётся в нейтрали в течение четырёх секунд, двигатель снижает обороты. Поэтому во время технологических пауз экскаватор не продолжает без необходимости работать на высоких оборотах.

Для кого подходит Kubota RX-506

Kubota RX-506 рассчитан прежде всего на покупателей, которым нужен производительный мини-экскаватор для регулярной работы на ограниченных площадках, но которые не готовы жертвовать рабочим диапазоном ради компактности.

Модель особенно интересна там, где существенную роль играет стоимость топлива. Новый компактный турбированный двигатель обеспечивает примерно 10% снижения расхода, а применение Эко-режима добавляет ещё около 15% экономии. При подходящих условиях суммарное снижение расхода топлива достигает приблизительно 25%.

RX-506 также подойдёт для работ, при которых экскаватор часто простаивает короткими промежутками между рабочими циклами. Автоматический переход на холостой ход после четырёх секунд бездействия рычагов сокращает ненужный расход топлива и уровень шума, а при возобновлении управления двигатель сразу возвращается к рабочим оборотам.

Для объектов с ограничением по высоте важным преимуществом станет штатная функция ограничения подъёма стрелы. Возможность ограничивать втягивание рукояти делает машину удобнее в других видах стеснённых условий.

Для компаний, использующих разное навесное оборудование, RX-506 интересен наличием предусмотренных производителем гидравлических решений — сервисного порта для гидромолота, двухсторонней линии 2WAY, гидромолота и гидравлических вил.

Если машина приобретается для выполнения подъёмных операций, предусмотрено специальное крановое исполнение с автоматической настройкой оборотов двигателя, контролем перегрузки, светодиодной внешней индикацией и автоматическим безопасным режимом движения с подвешенным грузом.

Наконец, RX-506 удобен для парков техники, где одним экскаватором пользуются разные операторы. Система переключения схемы управления позволяет адаптировать машину под разные привычные стандарты, а передний цифровой дисплей предоставляет основные эксплуатационные параметры непосредственно в поле зрения оператора.
