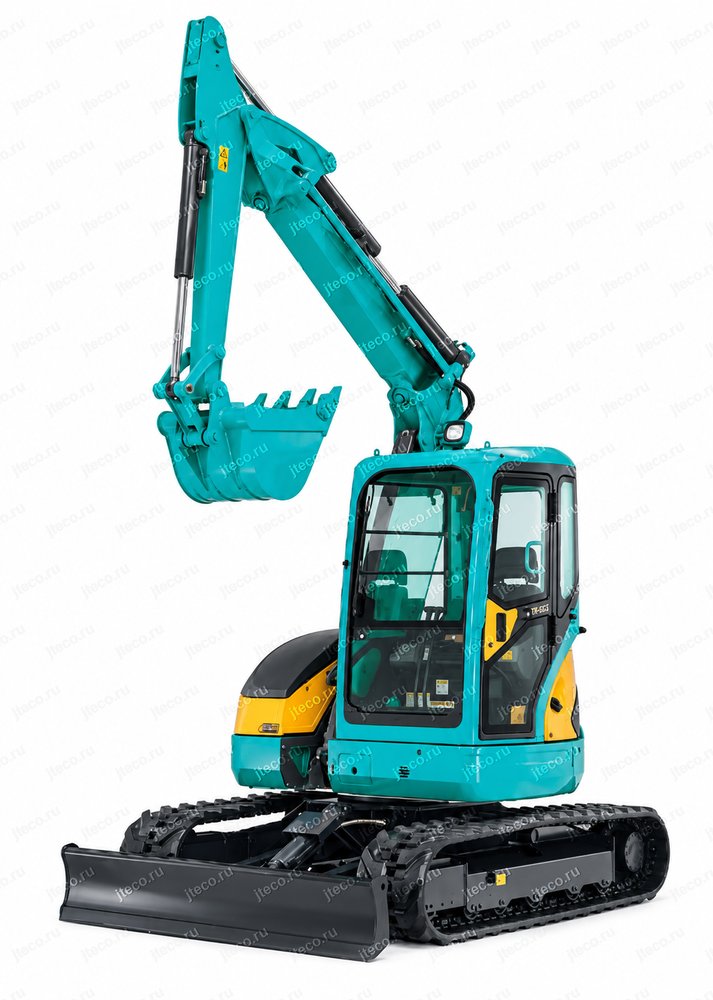

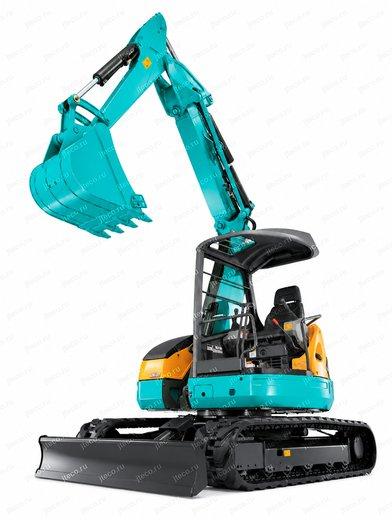

Мини-экскаватор KUBOTA RX-505

Назначение и сферы применения

Kubota RX-505 предназначен для выполнения широкого спектра земляных, строительных и вспомогательных работ, где важны производительность экскаватора, точность управления и возможность уверенно работать на ограниченной площадке.

Базовое рабочее оборудование позволяет эффективно выполнять разработку грунта, погрузку, формирование траншей, планировку и другие типичные экскавационные операции. Особенности гидравлической системы делают RX-505 особенно удобным там, где простого запаса усилия недостаточно и от машины требуется точное дозирование движения рабочего оборудования. Например, при горизонтальном выравнивании поверхности гидравлика позволяет сохранять предсказуемую реакцию механизмов независимо от изменения нагрузки.

Для расширения возможностей машины предусмотрено подключение дополнительного рабочего оборудования. Сервисный гидравлический порт может использоваться для гидромолота и других гидравлических навесных устройств. В материалах производителя также упоминаются гидравлические вилы. При выборе конкретной комплектации наличие сервисного порта и совместимость с необходимым навесным оборудованием следует уточнять отдельно.

Для работы с различными рабочими органами предусмотрена стандартная трёхрежимная система ограничения подворачивания рукояти. Она имеет режимы для стандартного ковша, гидромолота и плоского зуба. Система автоматически ограничивает крайнее положение рукояти, помогая предотвратить повреждение цилиндра стрелы при работе с разными типами оборудования.

В качестве дополнительных вариантов рабочего оборудования для RX-505 в брошюре указаны узкие ковши. Ковш шириной 400 мм имеет ширину 350 мм без боковых резцов и вместимость 0,11 м³. Вариант шириной 500 мм имеет ширину 450 мм без боковых резцов и вместимость 0,15 м³. Вместимость ковшей приведена как объём с «шапкой» по новому стандарту JIS.

Также предусмотрена удлинённая рукоять длиной 2 075 мм — на 500 мм длиннее стандартной. Такой вариант расширяет возможности машины там, где требуется увеличить рабочий вылет оборудования. Поскольку удлинённая рукоять относится к дополнительному оснащению, её доступность для конкретной машины необходимо уточнять при подборе комплектации.

Ключевые преимущества Kubota RX-505

Точная гидравлика вместо резких реакций

Одно из основных достоинств RX-505 — фирменная система EEE. Она регулирует давление нагнетания насоса в соответствии с фактической нагрузкой и одновременно реагирует на величину перемещения рычага управления.

Для оператора это означает предсказуемую связь между движением рычага и движением рабочего оборудования. Механизм начинает работать в заданной точке хода рычага, а дальнейшее перемещение рабочего органа плавно соответствует управляющему воздействию.

В обычной гидравлической системе реакция рабочего оборудования может заметно меняться в зависимости от нагрузки: при небольшой нагрузке движение начинается раньше, а при большой точка начала движения смещается, из-за чего выполнять тонкие операции становится сложнее. Система EEE предназначена именно для устранения этого недостатка.

Стабильность при совмещённых операциях

Гидравлическая система распределяет необходимое количество рабочей жидкости в зависимости от положения органов управления. Благодаря этому RX-505 способен одновременно выполнять четыре операции — управлять ковшом, стрелой, рукоятью и поворотом платформы.

Это особенно важно при рабочих циклах, где оператору необходимо не последовательно включать отдельные механизмы, а выполнять несколько движений одновременно. Машина сохраняет плавность и позволяет формировать естественную траекторию рабочего оборудования.

Точное горизонтальное планирование

Характеристики рычагов управления и рабочих механизмов согласованы таким образом, чтобы реакция экскаватора оставалась стабильной независимо от изменения нагрузки. Это облегчает горизонтальное выравнивание поверхности: оператору не приходится постоянно компенсировать резкие изменения скорости движения стрелы, рукояти или ковша.

Устойчивое прямолинейное движение

RX-505 оснащён контуром прямолинейного движения. Даже если во время передвижения оператор одновременно использует переднее рабочее оборудование, изменение скорости движения и отклонение машины от прямой остаются минимальными.

Такая функция полезна при выполнении операций, когда экскаватор должен одновременно перемещаться и работать оборудованием: оператор получает более стабильную траекторию и лучше контролирует положение машины.

Возможность поднять машину рабочим оборудованием даже на холостых оборотах

Гидравлическая система обеспечивает достаточную мощность для подъёма машины с помощью рабочего оборудования даже при работе двигателя на холостом ходу. Это характеризует запас возможностей гидравлики и помогает при маневрировании рабочим оборудованием и выполнении соответствующих технологических операций.

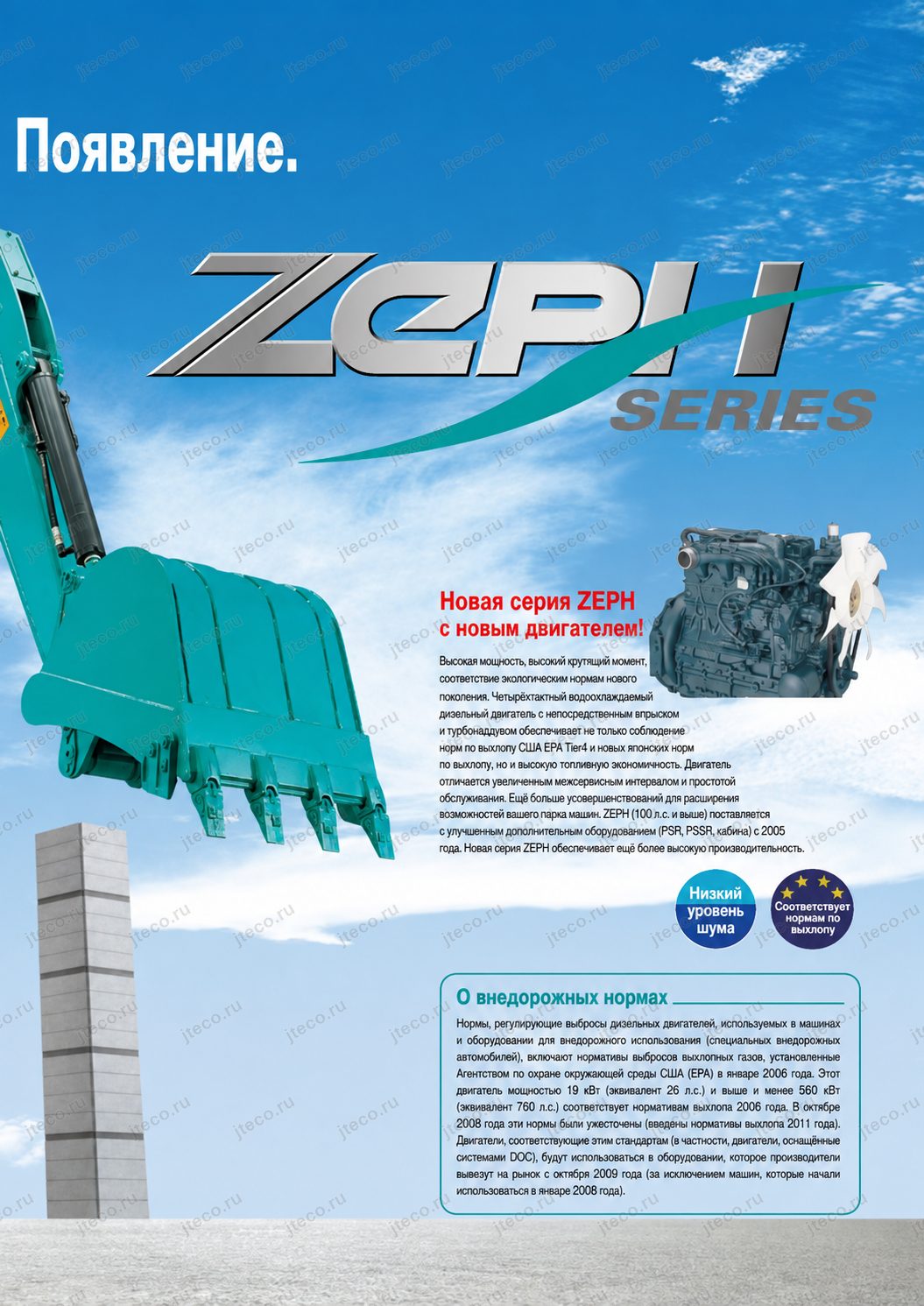

Двигатель и производительность

Kubota самостоятельно разрабатывает и производит промышленные дизельные двигатели, включая процессы начиная со стадии литья. В двигателе серии ZEPH производитель объединил накопленный за десятилетия опыт разработки компактных промышленных дизелей с требованиями современной строительной техники.

Двигатель RX-505 рассчитан на высокий крутящий момент и уверенную работу под нагрузкой. При этом производитель уделил большое внимание экологичности, шуму и вибрациям.

Силовой агрегат соответствует американским экологическим требованиям EPA Interim Tier 4 и европейским нормам EU Stage IIIA. В материалах производителя также отмечено соответствие требованиям по снижению выбросов строительной техники и низкий уровень шума.

Практическое преимущество такого двигателя заключается не только в экологических показателях. Снижение вибрации уменьшает воздействие на оператора и конструкцию машины, а более низкий уровень шума имеет значение при эксплуатации рядом с жилой застройкой и на объектах с ограничениями по шуму.

Автоматический холостой ход

Для уменьшения расхода топлива и шума предусмотрена система автоматического холостого хода.

Если оператор возвращает рычаг управления в нейтральное положение, через четыре секунды частота вращения двигателя автоматически снижается до холостых оборотов. Как только управление возобновляется, двигатель сразу возвращается к установленной ранее рабочей частоте вращения.

По данным производителя, использование этой функции позволяет приблизительно на 10 % уменьшить расход топлива. Одновременно снижается уровень шума в периоды, когда рабочее оборудование фактически не используется.

На реальном объекте это особенно полезно потому, что оператору не требуется вручную снижать обороты при каждой короткой паузе. Машина сама уменьшает частоту вращения, когда гидравлические органы управления не задействованы, и автоматически восстанавливает рабочий режим при следующем движении рычага.

Такое решение полезно при работе в городской застройке и в условиях, где необходимо по возможности ограничивать шум, включая работы в позднее время.

Выпуск отработавших газов направлен вниз

Конструкция глушителя предусматривает выпуск выхлопных газов вниз. Благодаря этому поток выхлопа не направляется непосредственно назад — на стены зданий, растения и другие объекты, расположенные позади экскаватора.

На тесной строительной площадке это практичная деталь: размещение машины рядом со зданиями и другими объектами меньше ограничивается направлением выхлопного потока.

Гидравлика и рабочее оборудование

Система EEE — основа плавности RX-505

Фирменная гидравлическая система Kubota EEE автоматически согласует давление нагнетания насоса с нагрузкой на рабочее оборудование. Одновременно система учитывает величину перемещения управляющего рычага.

В результате экскаватор способен одинаково уверенно выполнять как силовые, так и точные операции. При копании система обеспечивает необходимую мощность, а при аккуратном движении рабочего оборудования не заставляет оператора бороться с чрезмерно резкой реакцией механизмов.

EEE также уменьшает бесполезный расход гидравлического масла и снижает ненужную нагрузку на двигатель. Поток рабочей жидкости направляется туда и в том объёме, где он требуется конкретному механизму.

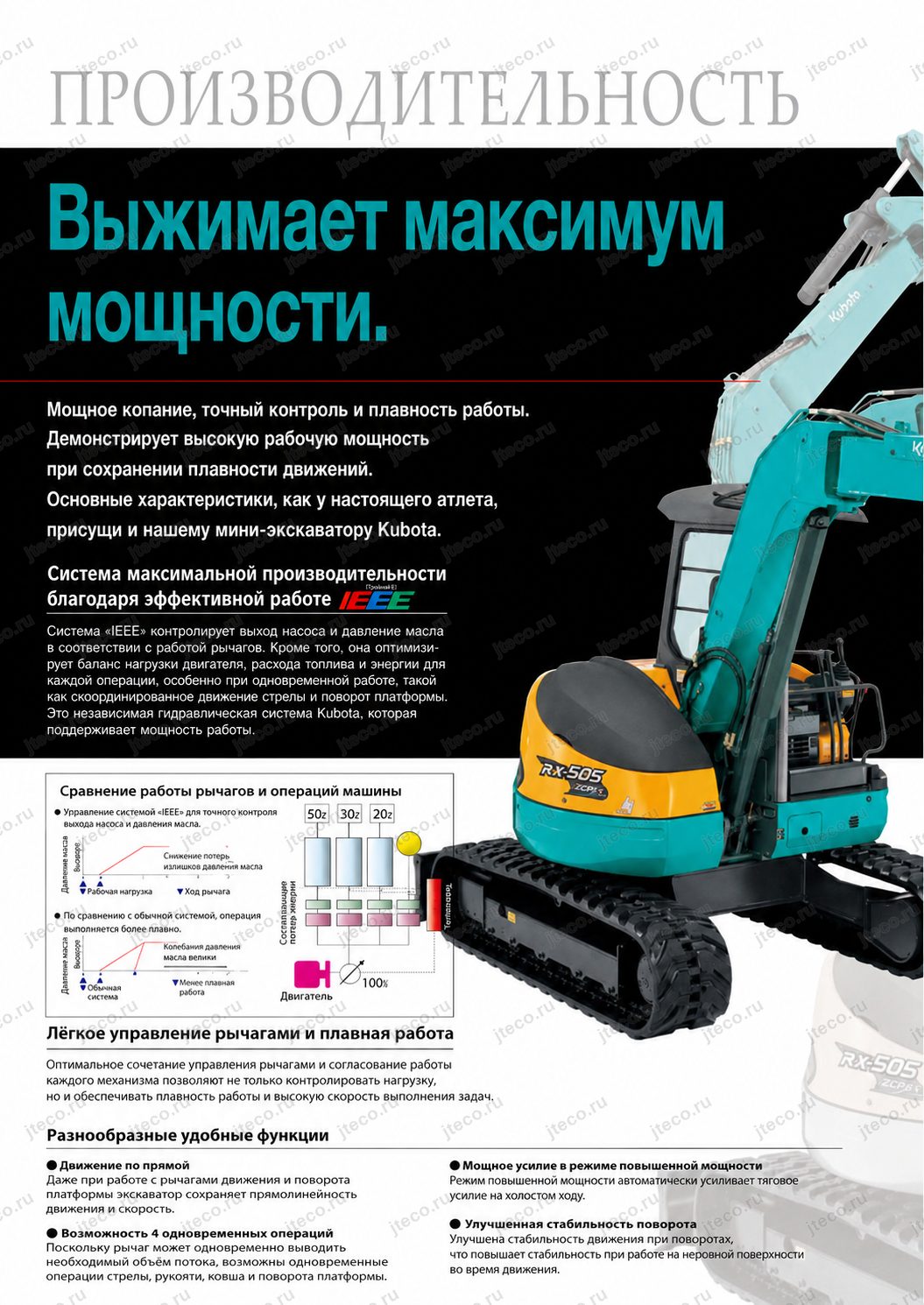

В схеме гидросистемы производителя показано распределение потоков 50, 30 и 20 л, а суммарный поток насосной системы обозначен как 100 л. Эти значения относятся именно к распределению гидравлического потока внутри системы, а не к расходу топлива или ёмкости каких-либо баков. Управление потоками выполняется с использованием главного золотника с компенсацией давления и клапана выбора максимального давления.

Одновременная работа четырьмя функциями

При совмещённой работе необходимый поток гидравлического масла распределяется в зависимости от величины перемещения рычагов. Оператор может одновременно использовать:

• ковш
• стрелу
• рукоять

поворот платформы.

Для производительности это имеет принципиальное значение. Полноценный рабочий цикл экскаватора состоит из совмещённых движений, и чем естественнее гидравлика позволяет их выполнять, тем меньше лишних пауз между отдельными действиями.

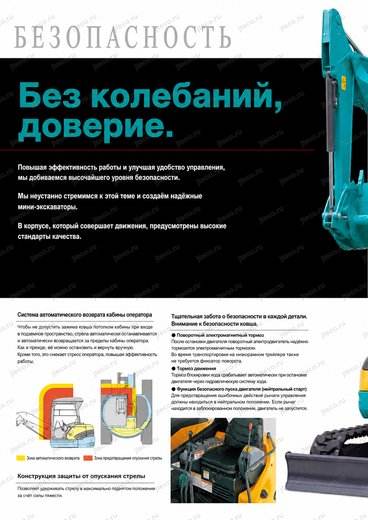

Защита от контакта рабочего оборудования с кабиной

RX-505 оснащён системой автоматического предотвращения контакта ковша и рабочего оборудования с кабиной оператора.

Когда оборудование приближается к потенциально опасной зоне, система ещё до возможного столкновения плавно корректирует движение стрелы таким образом, чтобы рабочее оборудование обошло кабину.

В традиционных системах подобного типа стрела может просто остановиться при достижении ограниченной зоны, после чего оператору приходится отводить оборудование назад и заново строить рабочую траекторию. Система Kubota позволяет продолжать движение без такой остановки.

Для оператора это означает меньше вынужденных прерываний рабочего цикла и меньше напряжения при работе в положениях, где ковш или рукоять приближаются к кабине.

В алгоритме предусмотрены две области: жёлтая зона автоматического обхода и красная зона предотвращения столкновения.

Защита от самопроизвольного опускания стрелы

Механизм предотвращения самопроизвольного опускания стрелы сводит естественное снижение рабочего оборудования к минимуму и помогает удерживать стрелу в заданном положении.

Это важная функция как с точки зрения безопасности, так и для точных операций, когда положение рабочего оборудования должно оставаться стабильным.

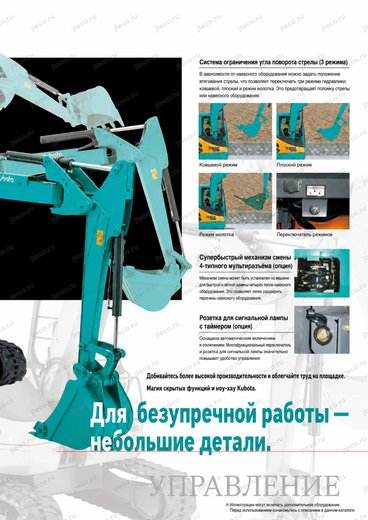

Ограничение подворачивания рукояти

Стандартная система ограничения подворачивания рукояти имеет три режима:

• стандартный ковш
• плоский зуб

гидромолот.

После выбора соответствующего режима система ограничивает допустимую величину подворачивания рукояти. Это помогает защитить цилиндр стрелы от повреждения, которое может возникнуть при использовании рабочего оборудования с отличающейся геометрией.

Гидравлический сервисный порт

Для расширения функциональности RX-505 может оснащаться сервисным гидравлическим портом. Он предназначен для подачи рабочей жидкости гидросистемы к дополнительному навесному оборудованию.

В частности, производителем предусмотрено подключение гидромолота; в описании также упоминаются гидравлические вилы. Наличие порта и конкретная совместимость с навесным оборудованием зависят от исполнения машины и требуют уточнения при заказе.

Комплект ограничения высоты подъёма стрелы

Для объектов с ограничением по высоте может применяться комплект ограничения подъёма стрелы. Он автоматически останавливает подъём рабочего оборудования на предварительно заданной высоте.

Такое решение особенно полезно там, где над машиной находятся конструкции или другие препятствия и оператору необходимо постоянно соблюдать установленную верхнюю границу рабочего пространства.

Удобство и безопасность оператора

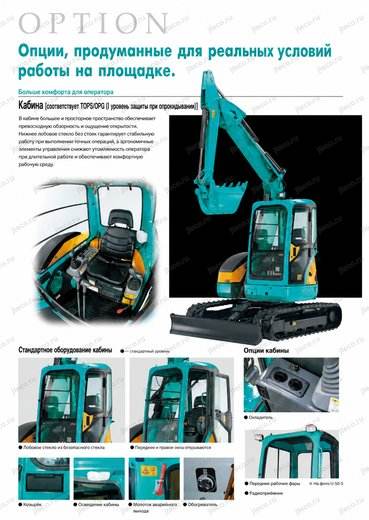

Просторная кабина и хороший обзор

Несмотря на компактную концепцию машины, рабочее пространство внутри кабины организовано с расчётом на свободную посадку и широкий обзор. Производитель отдельно подчёркивает ощущение открытости рабочего места.

Сиденье повышенной комфортности оснащено подголовником. Его форма обеспечивает хорошую фиксацию оператора и устойчивую посадку во время управления экскаватором.

Это особенно важно при длительной рабочей смене: оператору приходится постоянно использовать обе руки, следить за рабочим оборудованием, положением машины и окружающей площадкой, поэтому удобство посадки непосредственно влияет на утомляемость и точность действий.

К стандартному оснащению кабины относятся ремень безопасности, усиленное переднее стекло, открывающееся переднее окно и внутреннее освещение.

Передняя рабочая фара указывается производителем как дополнительное оснащение.

Выбор схемы управления

Kubota предусмотрела возможность адаптации органов управления под привычки оператора.

Система Super Change позволяет переключаться между схемой управления Kubota по стандарту JIS и схемой Hitachi/Komatsu.

Также предусмотрена четырёхрежимная система, позволяющая выбирать схемы управления Kubota JIS, Hitachi, Komatsu, Mitsubishi или Kobelco.

Это особенно удобно для предприятий, где на одной площадке используются экскаваторы нескольких производителей. Оператору не требуется полностью перестраивать привычную моторику при переходе на RX-505: схема управления может быть настроена в соответствии с используемым стандартом.

Жидкокристаллический дисплей с самодиагностикой

На рабочем месте установлен жидкокристаллический дисплей, который выводит основную эксплуатационную информацию и используется для настройки систем машины.

На экране отображаются:

• счётчик моточасов
• уровень топлива
• температура охлаждающей жидкости
• частота вращения двигателя
• функции регистрации электронных ключей SS

различные настройки машины.

Дисплей также может выводить понятные текстовые предупреждения, например сообщение о необходимости заправки.

Преимущество такого решения заключается в том, что оператор получает информацию в одном месте и может быстрее заметить изменение эксплуатационных параметров или предупреждение системы.

Розетка 12 В

В кабине предусмотрен вспомогательный источник электропитания — розетка 12 В автомобильного типа. Она может использоваться для подключения совместимого оборудования и аксессуаров непосредственно на рабочем месте.

Системы безопасности Kubota RX-505

Безопасность RX-505 построена не вокруг одной функции, а вокруг комплекса механических, гидравлических и электронных решений.

Отрицательный тормоз механизма поворота

После остановки двигателя тормоз автоматически блокирует гидромотор поворота платформы.

Благодаря этому не требуется отдельный стопорный штифт поворотной платформы, который традиционно применялся при транспортировке машины.

При остановке машины гидравлическая система также надёжно блокирует механизм передвижения.

Рычаг безопасности и нейтральный запуск

Блокировка рычага безопасности помогает предотвратить случайное включение рабочего оборудования или поворотной платформы вследствие ошибочного движения органов управления.

Дополнительно предусмотрена система нейтрального запуска: двигатель не запускается, пока рычаг безопасности не установлен в заблокированное положение.

То есть защита действует ещё до начала работы двигателя и не позволяет запустить машину в неподходящем состоянии органов управления.

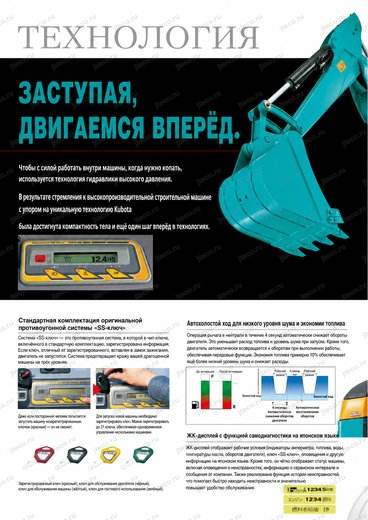

Противоугонный ключ SS

В стандартное оснащение RX-505 входит оригинальная противоугонная система Kubota с электронным ключом SS.

Внутри ключа находится IC-чип. При запуске система машины считывает записанную в нём информацию и разрешает запуск двигателя только после успешного распознавания.

Поэтому обычный механический ключ, даже полностью совпадающий по форме, запустить экскаватор не сможет.

При блокировке система одновременно воздействует на три части машины:

• электрическую систему
• гидравлическую систему

топливную систему.

Такой комплексный подход существенно отличается от простой механической блокировки замка зажигания.

Если индивидуальный ключ утрачен, новый ключ можно зарегистрировать с использованием красного регистрационного ключа. После регистрации новый чёрный индивидуальный ключ получает право запуска машины, а потерянный ключ перестаёт действовать.

Производителем предусмотрены:

• красный регистрационный ключ
• чёрный индивидуальный ключ запуска двигателя
• жёлтый персональный ключ владельца

зелёный персональный ключ владельца.

Персональный ключ владельца позволяет использовать один ключ для запуска нескольких совместимо зарегистрированных машин, что удобно для предприятий с парком техники Kubota.

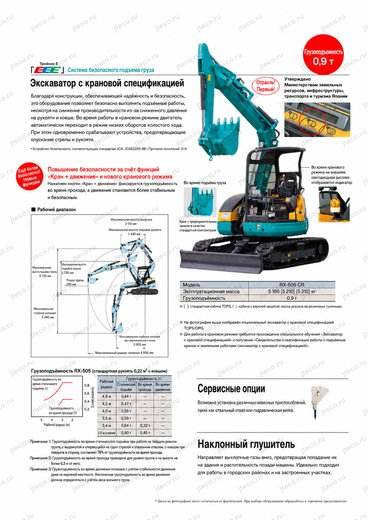

Крановый режим и работа с подвешенным грузом

RX-505 может быть подготовлен для выполнения грузоподъёмных операций в соответствующем крановом исполнении.

При включении кранового режима частота вращения двигателя автоматически устанавливается на значение, оптимизированное для грузоподъёмных операций.

Система контролирует нагрузку. При перегрузке на жидкокристаллическом дисплее появляется текстовое предупреждение, одновременно включаются зуммер и предупреждающая лампа. Оператор получает сразу несколько сигналов и может своевременно прекратить опасную операцию.

В брошюре система предупреждения о перегрузке с текстовым отображением обозначена как впервые применённая в отрасли. Машина соответствует стандарту JCA JCAS2205-98.

Режим «Кран + движение»

Для повышения безопасности предусмотрен отдельный режим перемещения машины с подвешенным грузом.

При его включении система автоматически переходит на номинальную нагрузку, допустимую при движении с подвешенным грузом, а скорость передвижения фиксируется на первой передаче.

Таким образом, режим не просто предупреждает оператора, а изменяет параметры работы машины с учётом специфики перемещения груза.

При включении кранового режима загорается внешний светодиодный индикатор, благодаря чему окружающие могут видеть, что экскаватор используется в грузоподъёмном режиме.

Для работы применяется складной крюк с приспособлением, предотвращающим сход проволочного каната. Когда крюк не нужен, он складывается в предусмотренное конструкцией место.

Следует учитывать, что работа в крановом исполнении требует специального обучения по эксплуатации мобильных кранов и специального обучения по выполнению строповочных работ.

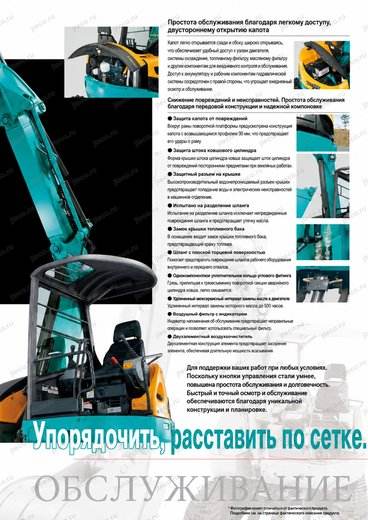

Надёжность и обслуживание

Kubota RX-505 построен с расчётом на рабочую эксплуатацию, при которой важна не только производительность механизмов, но и своевременный контроль состояния машины.

ЖК-дисплей с функцией самодиагностики позволяет оператору постоянно видеть основные эксплуатационные показатели — температуру охлаждающей жидкости, количество топлива, частоту вращения двигателя и моточасы. Это упрощает ежедневный контроль техники и помогает своевременно реагировать на предупреждения.

Счётчик моточасов особенно важен для организации технического обслуживания, поскольку позволяет привязывать регламентные операции к фактическому времени работы машины, а не к календарному сроку.

Конструкция защиты рабочего оборудования также работает на долговечность. Ограничитель подворачивания рукояти помогает предотвратить повреждение цилиндра стрелы при использовании различных рабочих органов, а механизм ограничения высоты подъёма стрелы может использоваться для предотвращения выхода оборудования за установленную безопасную высоту.

Система предотвращения самопроизвольного опускания помогает сохранять заданное положение стрелы, а автоматический тормоз поворотного механизма блокирует гидромотор после остановки двигателя.

Производитель отдельно указывает необходимость выполнения специальных периодических самостоятельных проверок зарегистрированной уполномоченной инспекционной организацией. При использовании гидромолота необходимо также соблюдать требования к подготовке оператора для управления строительной техникой, применяемой при демонтажных работах.

При оставлении машины без оператора рабочее оборудование необходимо опускать на землю.

Габариты и манёвренность

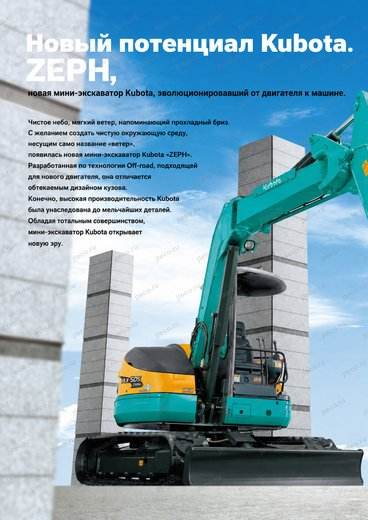

Kubota позиционирует серию ZEPH как сочетание высокой производительности и передовых технических решений в компактном корпусе. Именно компактная компоновка позволяет использовать возможности полноценной гидравлики и рабочего оборудования там, где важно рационально использовать пространство строительной площадки.

Отдельные общие габариты RX-505 — длина, ширина и высота машины — в предоставленном тексте брошюры не указаны, поэтому приводить неподтверждённые значения было бы некорректно.

Зато производителем указаны некоторые параметры дополнительного оборудования и ходовой части. Для машины предусмотрены стальные гусеницы шириной 400 мм. Нижние опорные катки имеют наружный фланец, который повышает поперечную устойчивость экскаватора и делает передвижение более комфортным.

Контур прямолинейного движения дополнительно помогает сохранять направление машины при одновременной работе передним оборудованием. Это важно на ограниченном объекте, где нежелательные отклонения при движении требуют дополнительных корректировок.

Для специальных условий можно подобрать узкие ковши шириной 400 или 500 мм, а для увеличения рабочего диапазона — удлинённую рукоять длиной 2 075 мм.

Если машина эксплуатируется в зоне с ограничением по высоте, дополнительный комплект ограничения подъёма стрелы позволяет заранее задать максимальное положение рабочего оборудования и автоматически остановить его дальнейший подъём.

Дополнительное оснащение и варианты комплектации

Функциональность Kubota RX-505 можно адаптировать под характер выполняемых работ.

В материалах производителя перечислены следующие решения и варианты оборудования:

• узкий ковш шириной 400 мм, фактическая ширина без боковых резцов — 350 мм, вместимость — 0,11 м³
• узкий ковш шириной 500 мм, ширина без боковых резцов — 450 мм, вместимость — 0,15 м³
• удлинённая рукоять длиной 2 075 мм, на 500 мм длиннее стандартной
• стальные гусеницы шириной 400 мм

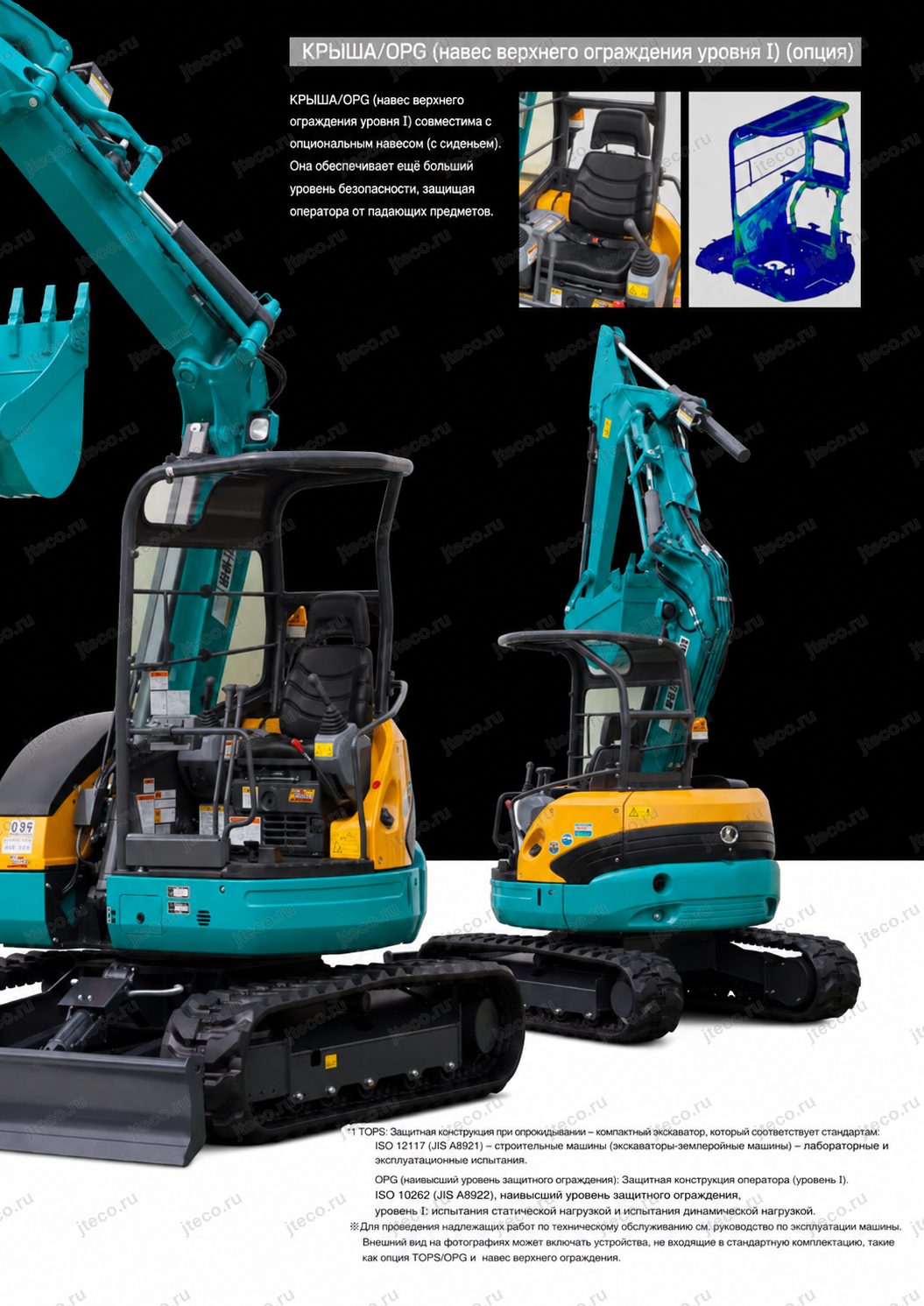

• козырёк TOPS/OPG с верхней защитой уровня I и ремнём безопасности
• система Super Change для изменения схемы управления
• четырёхрежимная система выбора схем управления
• сервисный гидравлический порт для подключения гидромолота
• комплект ограничения высоты подъёма стрелы
• передняя рабочая фара

оборудование для работы в режиме мобильного крана.

Конкретный состав стандартного и дополнительного оснащения следует проверять для выбранной машины, поскольку сама брошюра отдельно указывает, что часть опций на некоторых её страницах не перечислена.

Для кого подходит Kubota RX-505

Kubota RX-505 будет особенно интересен тем, кому от мини-экскаватора требуется не только усилие копания, но и высокий уровень контроля рабочего оборудования.

Машина подходит для строительных подрядчиков, выполняющих земляные и планировочные работы, где требуется постоянно сочетать копание, поворот платформы и точное позиционирование ковша. Возможность одновременного управления четырьмя функциями помогает выполнять рабочий цикл без лишнего дробления на отдельные движения.

RX-505 удобен и для операторов, которым приходится работать рядом со зданиями и другими объектами. Направленный вниз выпуск отработавших газов уменьшает воздействие выхлопного потока на объекты позади машины, автоматический холостой ход снижает шум во время пауз, а система предотвращения контакта рабочего оборудования с кабиной повышает уверенность при работе в ограниченном пространстве.

Для компаний с несколькими операторами преимуществом становится возможность выбора схемы управления. Специалист, привыкший к технике другого производителя, может использовать более знакомую конфигурацию рычагов вместо того, чтобы заново перестраивать навыки управления.

Предприятиям с собственным парком строительной техники будет полезна и система ключей SS. Электронная идентификация ключа затрудняет несанкционированный запуск, а персональный ключ владельца позволяет организовать доступ сразу к нескольким машинам.

Если требуется использовать экскаватор не только с ковшом, но и с гидромолотом или другим совместимым гидравлическим оборудованием, возможность установки сервисного порта расширяет область применения RX-505. Трёхрежимный ограничитель подворачивания рукояти при этом помогает адаптировать геометрию её движения к установленному рабочему органу.

Наконец, при соответствующем оснащении RX-505 может использоваться для грузоподъёмных операций. Автоматический выбор оптимальных оборотов двигателя, контроль перегрузки, текстовое предупреждение на дисплее, зуммер, предупреждающая лампа и отдельный режим «Кран + движение» делают такое применение более контролируемым.
