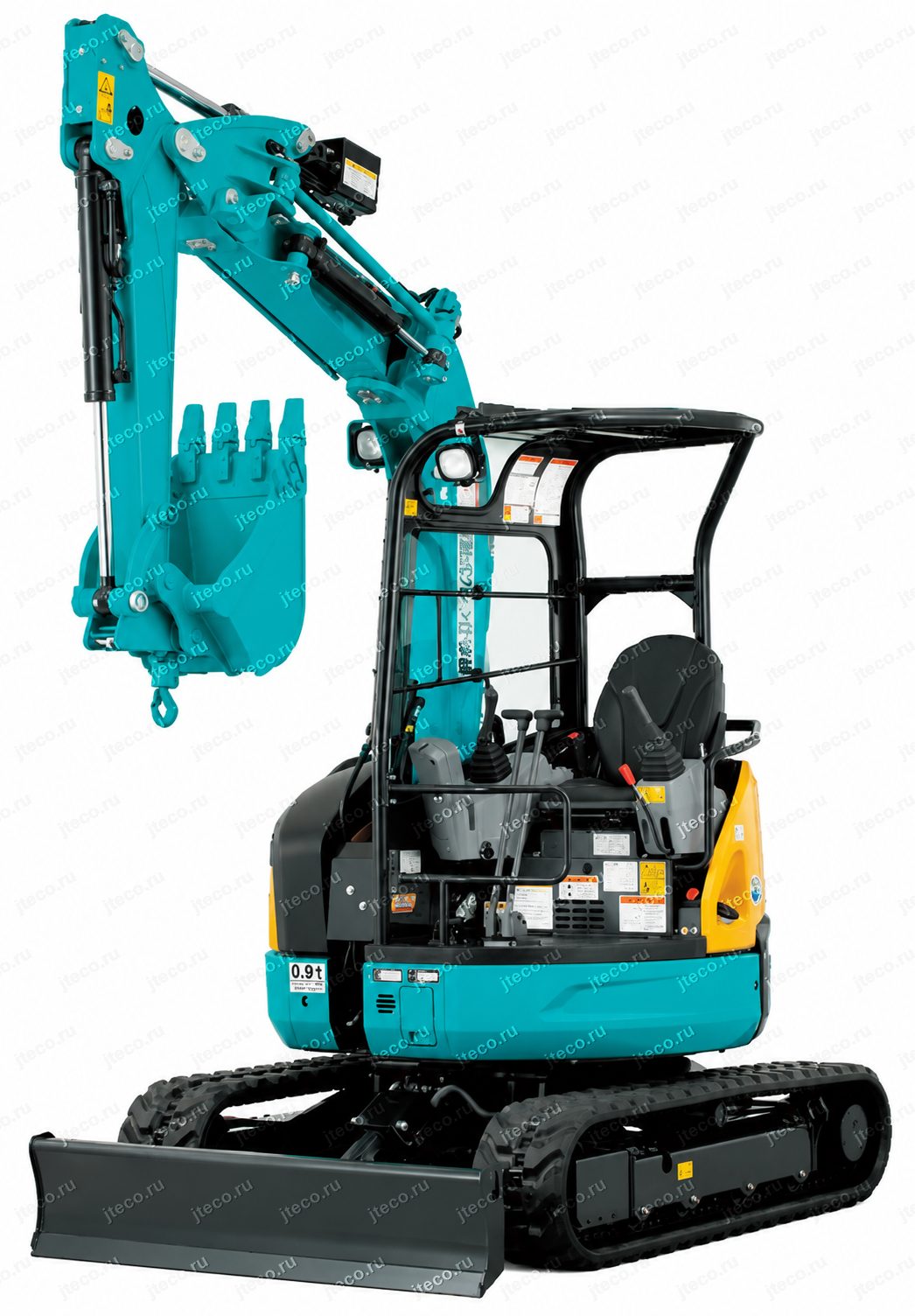

Мини-экскаватор KUBOTA RX-406

При обновлении серии Kubota переработала не только компоновку машины, но и саму организацию рабочего места, систему управления и рабочее оборудование. Органы управления перенесены ближе к оператору, появился современный передний цифровой дисплей, увеличена мощность двигателя, повышены усилие подъёма стрелы и максимальное усилие копания ковша. Одновременно большое внимание уделено ремонтопригодности, безопасности, контролю эксплуатации и удобству ежедневного обслуживания.

Именно сочетание компактности, высокой производительности гидравлики, усиленного рабочего оборудования и продуманной системы управления делает Kubota RX-406 особенно подходящим для интенсивных земляных и коммунальных работ в стеснённых условиях.

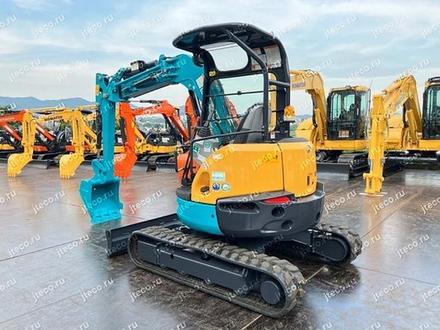

Сверхмалый радиус поворота для работы в городе и на тесных объектах

Kubota RX-406 относится к классу мини-экскаваторов с особо малым радиусом поворота задней части. Для владельца это означает главное: машине требуется меньше свободного пространства вокруг поворотной платформы.

Такое решение особенно важно при работе:

• вдоль стен зданий
• рядом с ограждениями
• в узких проездах
• на благоустроенных территориях
• между существующими сооружениями

на объектах, где рядом с зоной копания находятся другие машины или препятствия.

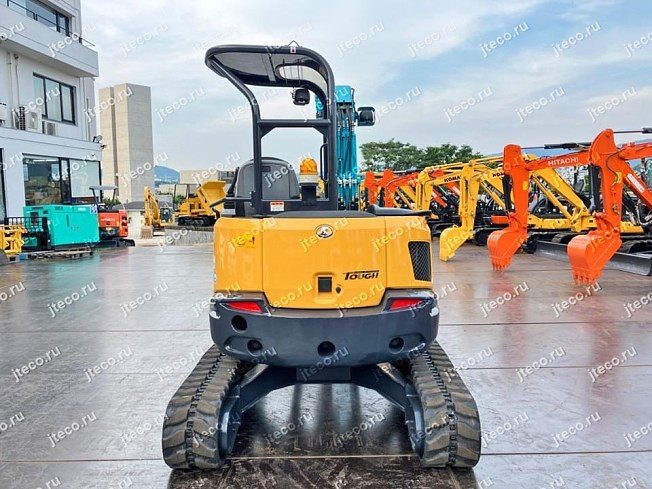

Компактная задняя часть позволяет оператору сосредоточиться на рабочем оборудовании и зоне копания, не оставляя вокруг машины такой большой запас пространства, как у экскаватора традиционной компоновки.

Для городского мини-экскаватора это не просто вопрос удобства. Чем меньше пространство, необходимое для поворота, тем проще организовать рабочую площадку и тем больше возможностей использовать машину на объектах со сложной планировкой.

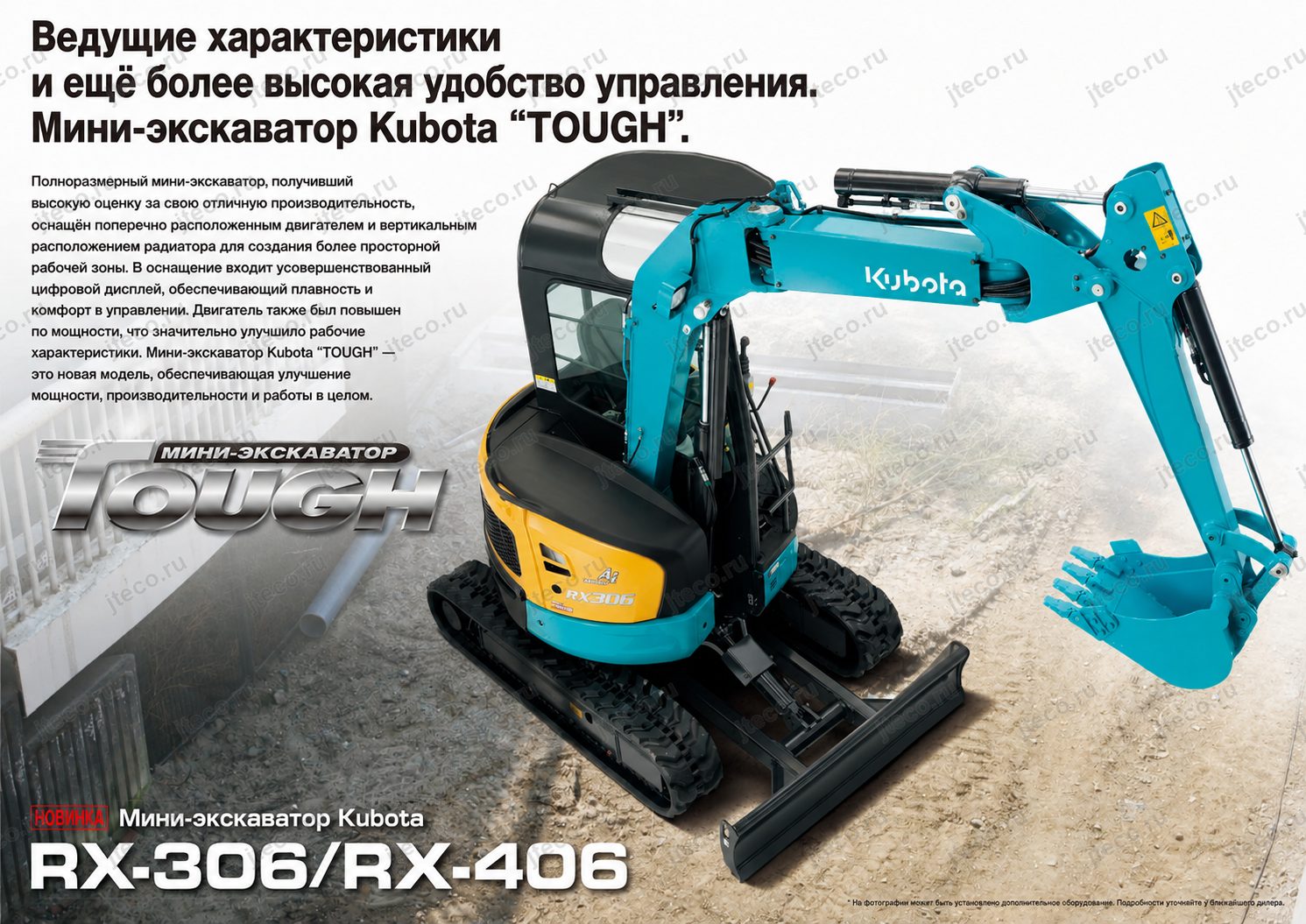

Обновлённая серия TOUGH: выше производительность и удобнее управление

При модернизации Kubota RX-406 производитель комплексно переработал машину. Основной целью стало повышение производительности при одновременном улучшении условий работы оператора.

В частности, мощность двигателя была увеличена, благодаря чему повысилась рабочая производительность экскаватора. При этом Kubota сохранила акцент на плавности работы, экономичности, низких вибрациях и снижении шума.

Изменилось и рабочее место. Органы управления размещены сбоку от сиденья оператора, пространство организовано более аккуратно и рационально, а непосредственно перед оператором установлен новый цифровой прибор.

В результате основные функции машины находятся там, где ими удобно пользоваться в течение всей смены, а для проверки основных параметров оператору не приходится постоянно отвлекаться от рабочей зоны.

Высокомощный двигатель Kubota собственного производства

RX-406 оснащён двигателем Kubota, созданным на основе многолетнего опыта компании в разработке и производстве дизельных силовых установок.

Для этой модели производитель подчёркивает несколько важных характеристик двигателя:

• высокую рабочую производительность
• плавную передачу мощности
• низкий расход топлива
• пониженный уровень вибраций
• низкий уровень шума

соответствие экологическим требованиям.

Двигатель рассчитан на эффективную работу экскаватора в различных режимах — от точных операций в ограниченном пространстве до операций, требующих значительного усилия рабочего оборудования.

При обновлении RX-406 мощность силовой установки была увеличена. Это важно не само по себе, а в связке с гидравлической системой и рабочим оборудованием: дополнительный запас мощности позволяет увереннее выполнять рабочие операции и поддерживать производительность машины при изменении нагрузки.

Двигатель соответствует нормативам по выбросам, установленным для специальной внедорожной техники.

Повышенное усилие рабочего оборудования

В RX-406 увеличено усилие подъёма стрелы, а также повышено максимальное усилие копания ковша.

Для практической работы это означает более уверенную работу с грунтом и возможность эффективнее использовать возможности рабочего оборудования при копании, наборе материала и подъёме ковша.

Особенно заметно преимущество повышенного усилия на объектах, где экскаватору приходится не просто выполнять лёгкую планировку, а регулярно работать с плотным грунтом и использовать значительную часть доступного усилия гидравлической системы.

При этом производитель не ограничился увеличением усилий — сама конструкция рабочего оборудования также усилена.

Усиленная конструкция стрелы и рабочего оборудования

Kubota RX-406 получил ряд конструктивных решений, направленных на повышение прочности и защищённости основных элементов.

Стрела выполнена из литой стали. Такое исполнение рассчитано на работу с нагрузками, возникающими во время копания, подъёма и перемещения рабочего оборудования.

Гидравлические шланги рабочего оборудования проложены внутри конструкции. Внутренняя прокладка уменьшает количество открыто расположенных гидролиний и помогает защищать их от случайного контакта с окружающими предметами во время работы.

Офсетный кронштейн изготовлен из высокопрочного чугуна. Это один из нагруженных элементов механизма смещения рабочего оборудования, поэтому применение прочного материала непосредственно связано с долговечностью узла.

Цилиндр стрелы защищён усиленным угловым кожухом. Дополнительная защита особенно важна для машины, которая регулярно работает рядом с грунтом, строительными материалами и различными препятствиями.

Также применяется раздельная опора отвала, являющаяся частью усиленной конструкции машины.

В совокупности эти решения показывают, что RX-406 рассчитан не только на компактность, но и на полноценную эксплуатацию на строительной площадке.

Полностью гидравлическое пилотное управление

Управление основными функциями Kubota RX-406 выполнено по гидравлической пилотной схеме.

Пилотное гидравлическое управление применяется для:

• движения машины
• смещения рабочего оборудования
• управления отвалом

управления сервисным гидравлическим контуром.

Такое решение обеспечивает плавную передачу управляющего воздействия и позволяет точно дозировать движения машины.

Для оператора это особенно важно при работе возле стен, коммуникаций и других препятствий, где резкое движение стрелы, рукояти или самой машины нежелательно. Плавность органов управления позволяет выполнять рабочие операции точнее и снижает лишнюю нагрузку на оператора в течение смены.

Автоматическое снижение скорости движения под нагрузкой

Kubota RX-406 оснащён стандартной функцией автоматического снижения скорости движения.

Если машина движется на второй скорости и нагрузка возрастает, система автоматически переключает ход на первую скорость. При этом увеличивается доступное тяговое усилие.

Таким образом, оператору не требуется постоянно отслеживать момент, когда более высокая транспортная скорость перестаёт соответствовать условиям движения. Машина самостоятельно переходит в режим с большим тяговым усилием, когда этого требует нагрузка.

При снижении нагрузки система позволяет продолжать работу с предусмотренной логикой двухскоростного хода.

Ручное переключение скорости также сохранено, однако теперь оно выполняется кнопкой на сервисном рычаге. Применявшаяся ранее отдельная педаль включения второй скорости больше не требуется.

Это делает рабочую зону оператора проще и позволяет управлять скоростным режимом непосредственно с рычага.

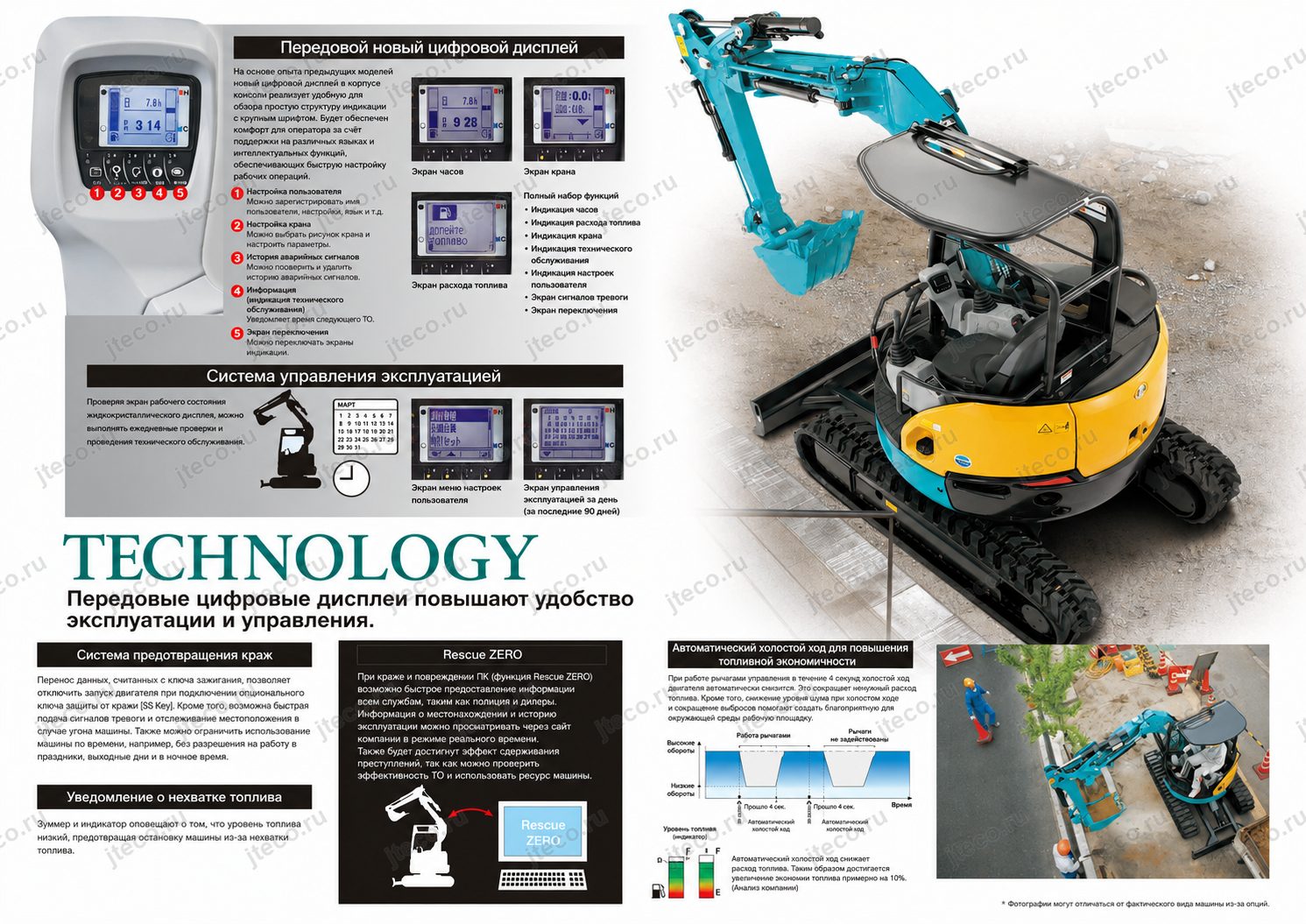

Современный цифровой дисплей прямо перед оператором

Одно из заметных изменений RX-406 — новый цифровой прибор, объединённый с передней консолью.

Вместо прежнего монитора используется крупный цифровой дисплей с понятным представлением информации. Его расположение выбрано так, чтобы оператор мог проверять основные параметры с минимальным переводом взгляда от рабочей зоны.

Это особенно полезно при интенсивной работе, когда одновременно необходимо следить за положением ковша, окружающей обстановкой и состоянием машины.

Функциональные кнопки расположены непосредственно под ЖК-экраном. Такая компоновка упрощает переход между режимами и позволяет быстро вызвать нужную информацию.

На дисплей могут выводиться:

• температура охлаждающей жидкости двигателя
• счётчик моточасов
• показания тахометра
• информация о техническом обслуживании
• пользовательские настройки
• предупреждающие сообщения
• предупреждение о забытом в замке ключе
• информация об остатке топлива

экраны специальных рабочих режимов.

Главное преимущество здесь заключается не в самом наличии дисплея, а в том, что основные эксплуатационные данные собраны в одном хорошо видимом месте.

Функциональные кнопки и быстрый доступ к настройкам

Под дисплеем предусмотрен набор функциональных клавиш, каждая из которых отвечает за конкретную группу операций.

Пользовательские настройки позволяют вызывать необходимые пункты меню, проверять параметры и изменять доступные настройки.

Крановый режим используется на машинах соответствующего кранового исполнения.

Ограничение рукояти позволяет включать и отключать функцию ограничения подворачивания рукояти на машинах, оборудованных сервисным гидравлическим портом.

Информационная функция предназначена для вывода различных информационных сообщений.

Переключение индикации позволяет менять отображаемый экран и вид информации на дисплее.

Такая структура делает цифровую панель полноценным рабочим интерфейсом, а не просто набором контрольных ламп.

Учёт фактической эксплуатации машины

Через цифровой дисплей RX-406 можно вызвать экран управления эксплуатацией и проверить дни, когда машина фактически использовалась.

Система ведёт посуточный учёт работы за период до 90 дней.

Для владельца или ответственного за парк техники это удобный способ оценивать реальное использование машины без необходимости ориентироваться только на общую наработку.

Можно увидеть, в какие дни экскаватор работал, и использовать эту информацию при:

• контроле загрузки техники
• планировании работ
• оценке интенсивности эксплуатации
• организации обслуживания

анализе использования машины на объекте.

Отдельное меню пользовательских настроек позволяет централизовать необходимые операции непосредственно через дисплей экскаватора.

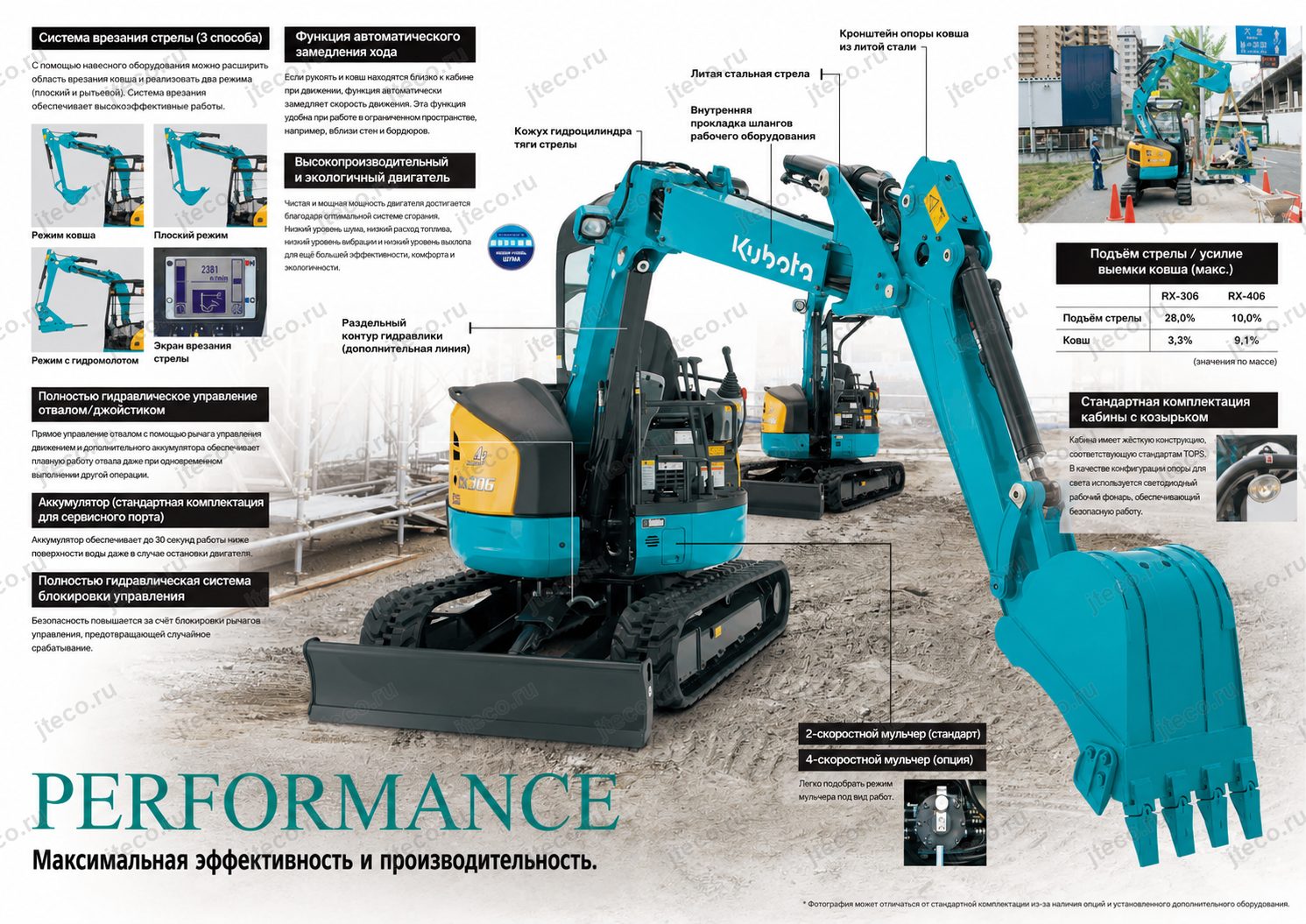

Три режима ограничения втягивания рукояти

Для машин с сервисным гидравлическим контуром предусмотрена функция ограничения втягивания рукояти.

Положение рукояти можно настроить в соответствии с установленным рабочим оборудованием. Предусмотрены три режима:

• режим стандартного ковша
• режим гидромолота

режим плоского зуба.

После выбора соответствующего режима система автоматически ограничивает степень втягивания рукояти.

Практический смысл функции особенно хорошо заметен при использовании гидромолота: система помогает предотвратить опасное сближение навесного оборудования со стрелой и тем самым снижает риск её повреждения.

Настройка выполняется через предусмотренный экран цифрового дисплея.

При использовании различного навесного оборудования оператору не требуется каждый раз полагаться только на визуальную оценку допустимого положения — ограничение можно задать средствами самой машины.

Сервисный гидравлический порт для навесного оборудования

Для Kubota RX-406 предусмотрена комплектация с сервисным гидравлическим портом.

Это дополнительный гидравлический контур, предназначенный для подключения различных типов навесного оборудования, которому требуется подача рабочей жидкости гидросистемы экскаватора.

Таким образом, машина может использоваться не только с обычным землеройным ковшом. Наличие отдельного гидравлического подключения расширяет возможности применения совместимого гидравлического навесного оборудования.

Конкретный состав оборудования, совместимость и сроки поставки производитель рекомендует уточнять у дилера.

Гидроаккумулятор — возможность безопасно опустить оборудование после остановки двигателя

На версии RX-406 с сервисным гидравлическим контуром гидроаккумулятор входит в стандартное оснащение.

Его важная практическая функция — сохранение возможности опустить рабочее оборудование даже после внезапной остановки двигателя.

В течение 30 секунд после остановки двигателя рабочее оборудование можно привести в безопасное нижнее положение.

Для строительной машины это существенная функция безопасности: внезапное прекращение работы двигателя не означает, что поднятое оборудование обязательно останется в том положении, в котором произошла остановка.

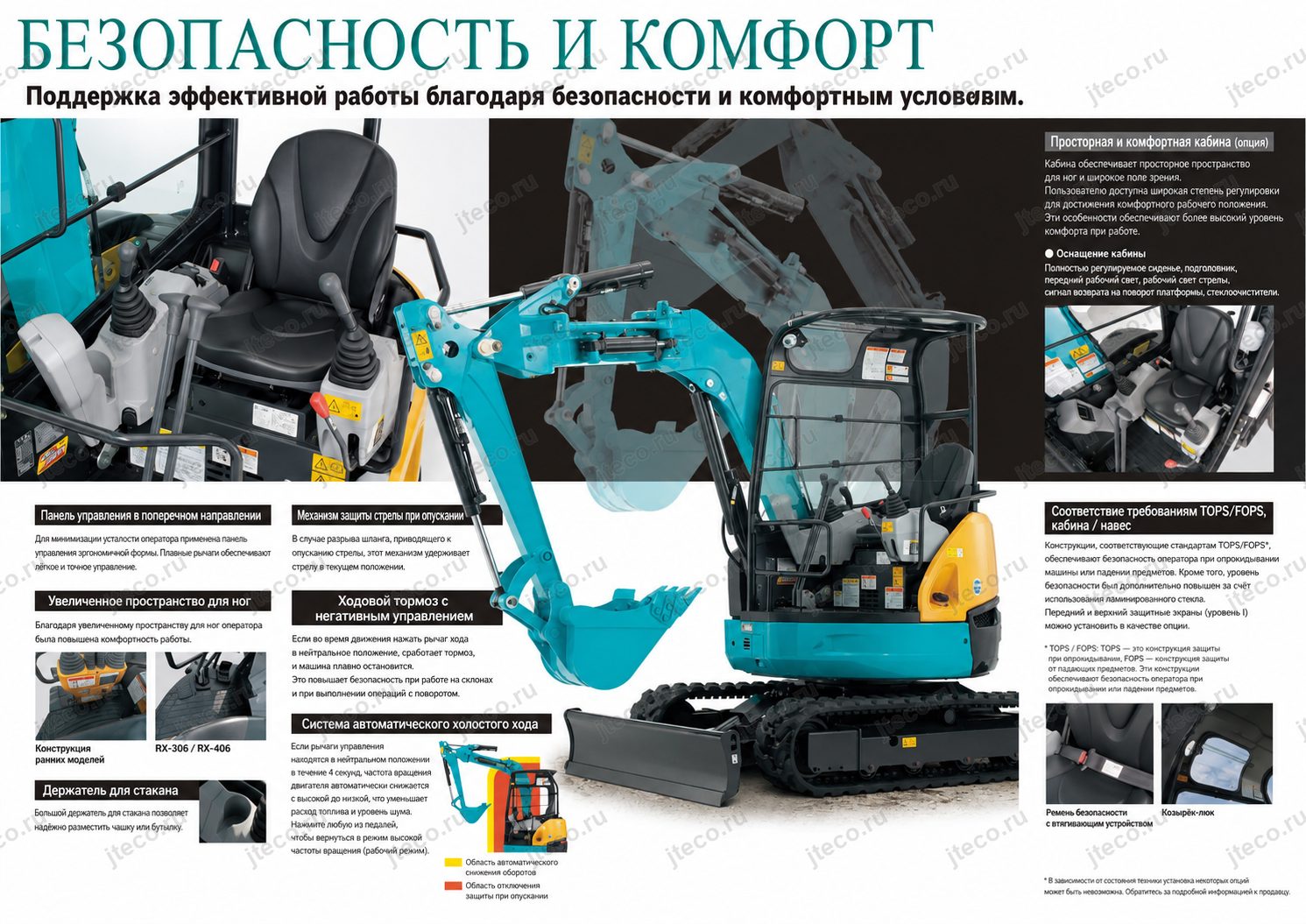

Гидравлическая блокировка органов управления

RX-406 оснащён системой блокировки органов управления, связанной с предохранительным рычагом.

При включённой блокировке предотвращается случайное срабатывание машины из-за непреднамеренного воздействия на органы управления.

Это особенно важно при посадке и выходе из рабочего места, а также в ситуациях, когда оператор может случайно задеть рычаг.

Система блокирует управление таким образом, чтобы исключить непредусмотренное движение машины и рабочего оборудования.

Производитель отдельно указывает, что во время работы оператор должен обязательно пользоваться ремнём безопасности, а при оставлении экскаватора без оператора рабочее оборудование необходимо опускать на землю.

Переключение схем управления

Стандартное исполнение Kubota RX-406 предусматривает систему переключения между двумя схемами управления.

Это позволяет адаптировать органы управления под привычки оператора и принятый на предприятии стандарт.

Дополнительно доступна система переключения между четырьмя схемами, позволяющая использовать варианты управления, соответствующие схемам Kubota по JIS, а также схемам, применяемым на технике Hitachi, Komatsu, Mitsubishi и Kobelco.

Для организации, в парке которой эксплуатируются машины разных производителей, эта возможность особенно полезна. Оператору проще перейти на RX-406, если органы управления можно настроить в соответствии с уже привычной логикой.

Для самого владельца это означает меньше времени на адаптацию персонала и более гибкое распределение операторов между машинами.

Ограничение высоты стрелы

Для RX-406 предусмотрен комплект ограничения высоты стрелы.

Функция позволяет одним действием задать ограничение подъёма стрелы.

Такой режим предназначен прежде всего для объектов, где над экскаватором имеются препятствия и рабочая высота ограничена.

Вместо постоянного визуального контроля максимально допустимой высоты оператор может использовать предусмотренное ограничение рабочего диапазона.

Конкретная доступность комплекта и условия его установки уточняются у дилера.

Противоугонная система с SS-ключом

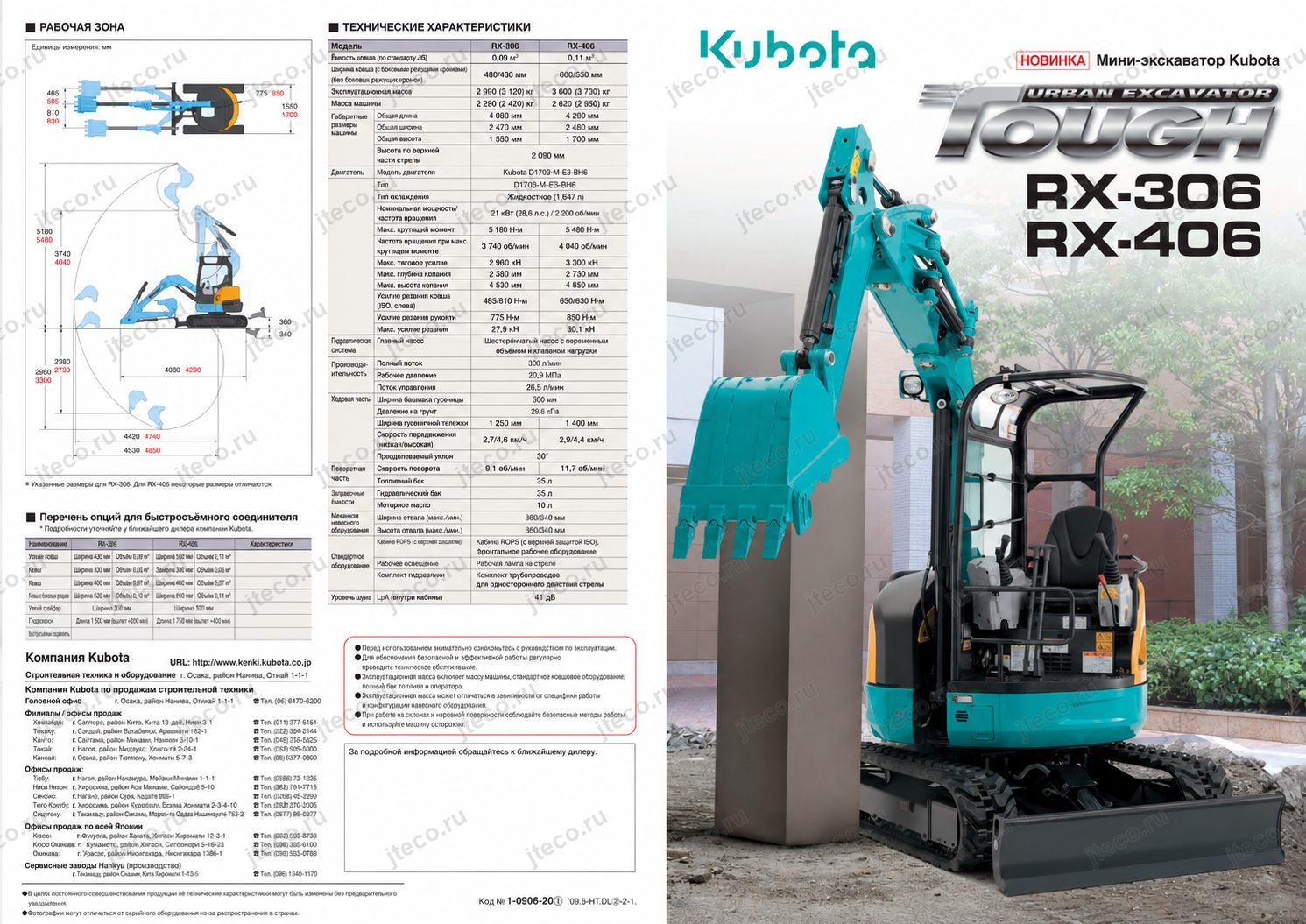

В брошюре RX-406 предусмотрена противоугонная система, использующая специальный SS-ключ.

Двигатель запускается только после того, как электронная система машины распознаёт записанную в ключе информацию.

Поэтому одного физического совпадения формы ключа недостаточно. Даже ключ аналогичной формы не сможет запустить экскаватор, если его электронная информация не зарегистрирована системой.

При активации противоугонной функции блокируются:

• электрическая система
• гидравлическая система

топливная система.

Таким образом, защита не ограничивается только цепью стартера.

При активной противоугонной функции предусмотрена светодиодная индикация.

Кроме того, если оператор оставляет ключ в замке, машина выдаёт звуковое предупреждение. Это снижает вероятность оставить ключ в экскаваторе после окончания работы.

Производитель также указывает, что уже имеющиеся зарегистрированные ключи могут продолжать использоваться без замены.

Звуковой сигнал при заполнении топливного бака

Ещё одна небольшая, но полезная функция RX-406 — звуковая индикация заполнения топливного бака.

Во время заправки система подаёт вспомогательный звуковой сигнал, информируя о степени заполнения.

Это помогает своевременно остановить заправку и снизить вероятность перелива дизельного топлива.

На практике подобные функции особенно полезны при ежедневной эксплуатации техники, когда заправка выполняется регулярно и оператору важно быстро подготовить машину к следующей смене.

Система отслеживания Kubota

Для техники описана фирменная система отслеживания Kubota, использующая данные электронного блока управления машины, GPS, сеть связи и интернет.

Схема передачи информации выглядит следующим образом:

GPS → машина → сеть связи → интернет → Kubota и пользователь.

Полученные данные могут централизованно просматриваться с компьютера или смартфона.

Система позволяет получать информацию о местоположении машины и управлять эксплуатационными данными без необходимости физически находиться рядом с экскаватором.

Для владельца нескольких машин это превращает отдельный экскаватор в часть централизованно контролируемого парка техники.

Контроль местоположения и наработки

Система отслеживания позволяет из офиса проверять местоположение и наработку машины, находящейся на удалённом объекте.

Это удобно для техники, которая постоянно перемещается между площадками или работает вдали от базы.

Владелец получает возможность контролировать не только сам факт наличия машины на объекте, но и данные, связанные с её эксплуатацией.

В результате проще организовывать загрузку техники, обслуживание и контроль удалённых рабочих площадок.

Уведомление о несанкционированном перемещении

Система отслеживания Kubota может контролировать нахождение машины в заранее установленной рабочей зоне.

Если экскаватор выходит за установленные границы либо система фиксирует перемещение вне разрешённого времени, формируется уведомление.

Информация может поступать:

• на компьютер в офисе

на зарегистрированные адреса электронной почты.

Таким образом, владелец получает дополнительный уровень контроля за техникой, особенно когда RX-406 остаётся на удалённой строительной площадке вне рабочего времени.

Централизованный контроль технического обслуживания

Система позволяет вести историю замены периодически обслуживаемых и заменяемых деталей.

После внесения данных о выполненной замене информация сохраняется, и историю обслуживания можно контролировать централизованно с компьютера.

Для владельца это облегчает планирование регламентных операций и помогает избежать ситуации, когда сведения о предыдущем обслуживании машины находятся только в бумажных записях или зависят от памяти конкретного сотрудника.

Система также предназначена для передачи информации, связанной с техническим обслуживанием и состоянием машины, что помогает быстрее организовывать сервисное реагирование.

Если двигатель экскаватора остаётся выключенным в течение установленного периода времени, система переходит в энергосберегающий режим. В этом состоянии получение данных полностью прекращается, включая получение сведений о местоположении.

Ремонтопригодность, рассчитанная на реальную эксплуатацию

Kubota уделила отдельное внимание тому, чтобы RX-406 было проще обслуживать и восстанавливать после типичных для строительной техники повреждений.

Капот и защитные крышки изготовлены из листового металла.

Для владельца это означает более высокую ремонтопригодность внешних элементов при механических повреждениях. Металлические панели значительно удобнее восстанавливать, чем сложные детали, ремонт которых может требовать полной замены.

Не менее продуман доступ к узлам машины.

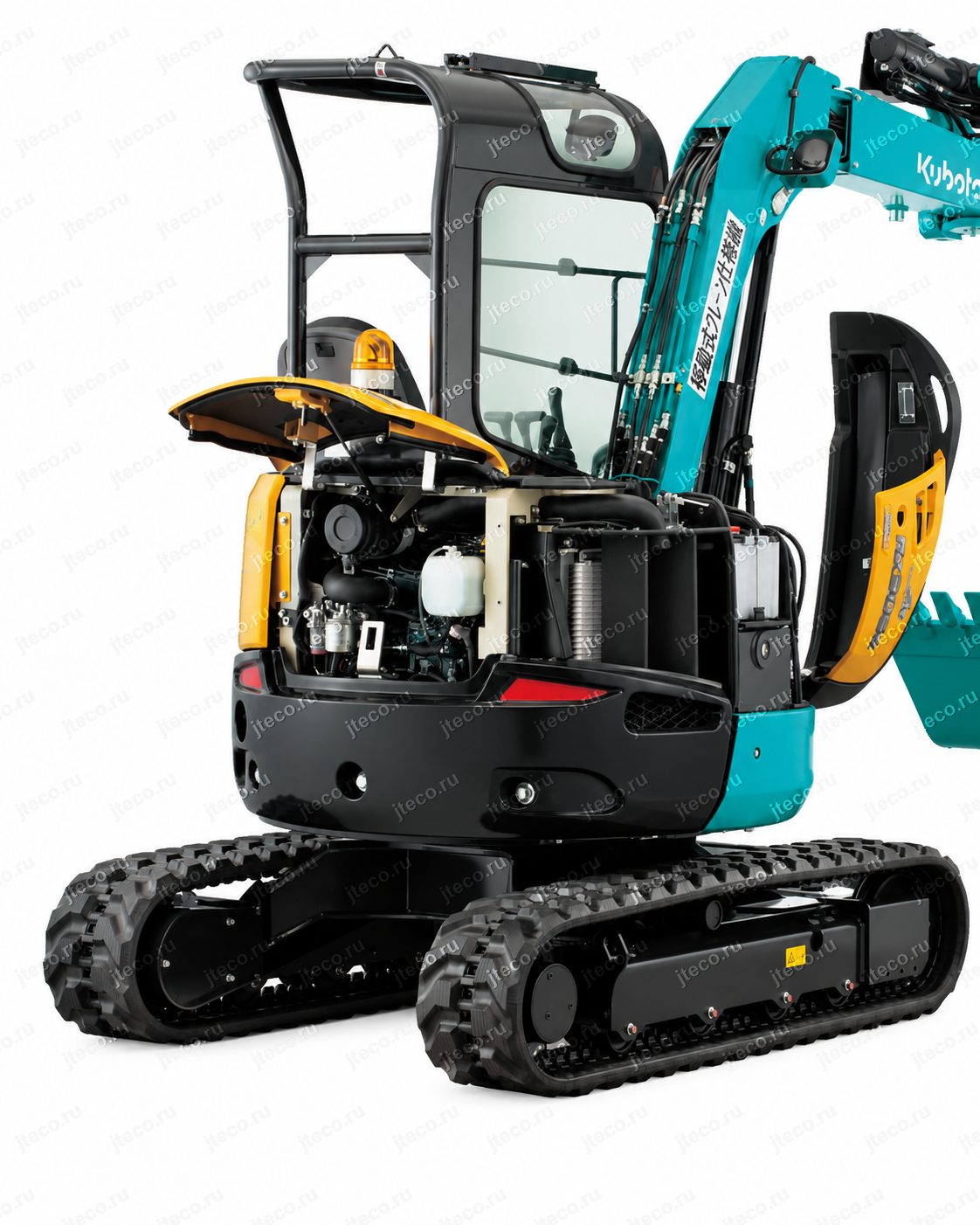

Капот открывается вбок, обеспечивая удобный подход к регулирующим клапанам и аккумуляторной батарее. Это упрощает осмотр и регулярное обслуживание, поскольку для доступа к основным компонентам не требуется разбирать большое количество соседних элементов.

Единый блок предохранителей и реле

Предохранители и реле Kubota RX-406 объединены в одном блоке.

Для обслуживающего персонала это простое, но важное преимущество: проверку электрической системы можно выполнять в одном месте, не разыскивая отдельные предохранители и реле по разным зонам машины.

При диагностике неисправности такой подход сокращает количество лишних операций, а замена соответствующего элемента становится проще.

Вместе с боковым доступом к основным компонентам это формирует удобную архитектуру ежедневного обслуживания.

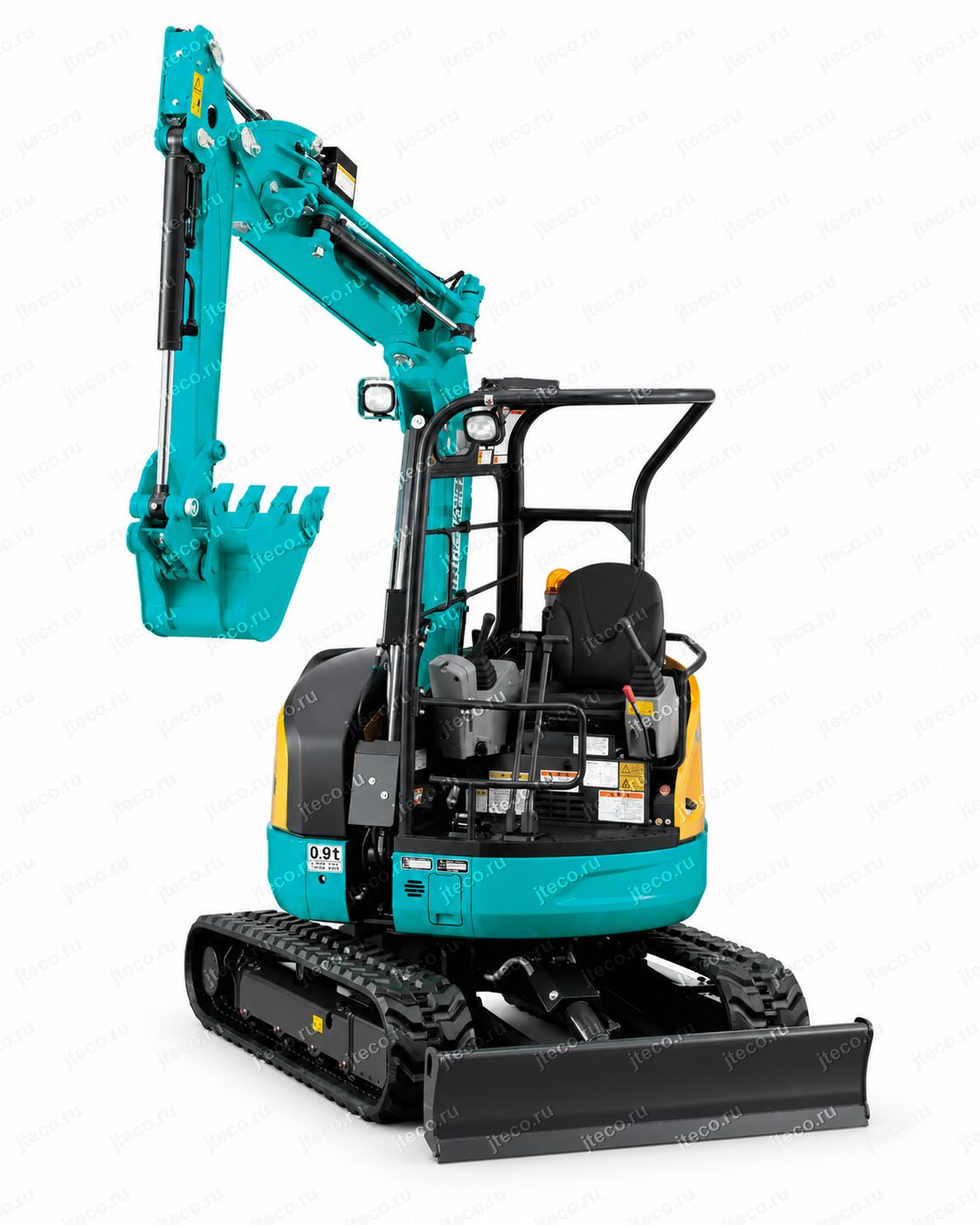

Рабочая фара для версии с защитным навесом

На версии Kubota RX-406 с защитным навесом рабочая фара входит в стандартную комплектацию.

Фара освещает пространство перед машиной и позволяет лучше контролировать рабочую зону при недостаточном естественном освещении.

Для экскаватора, который может использоваться на строительных и коммунальных работах в течение продолжительной смены, это непосредственно влияет на безопасность и точность выполнения операций в тёмное время.

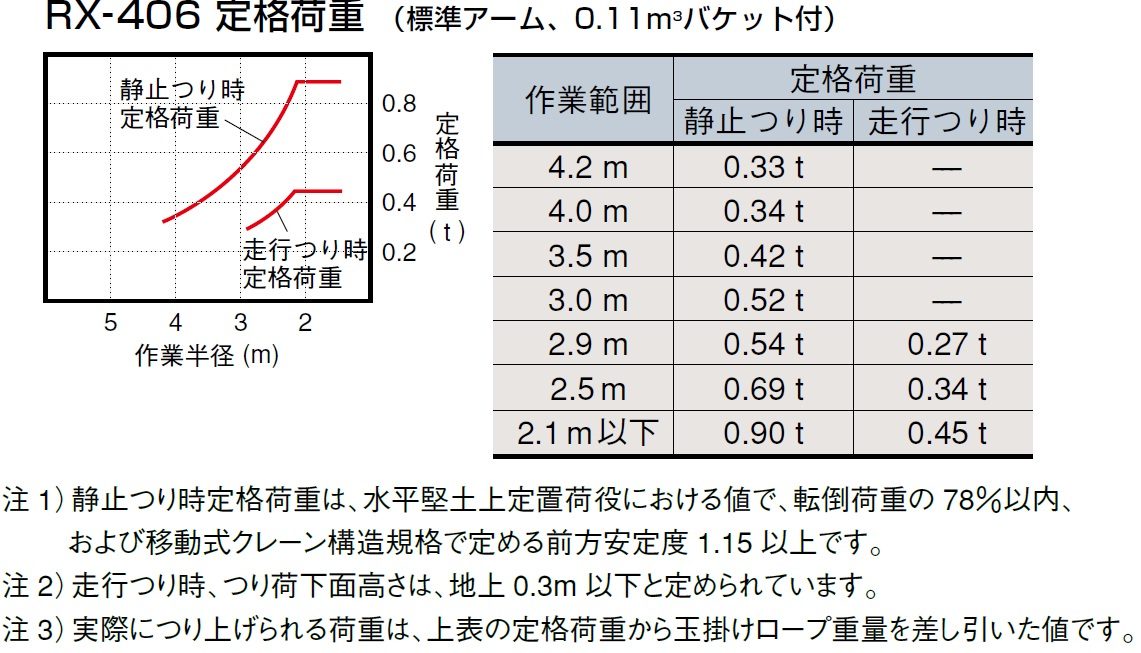

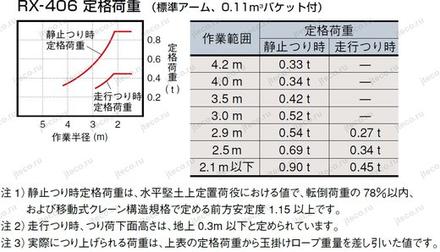

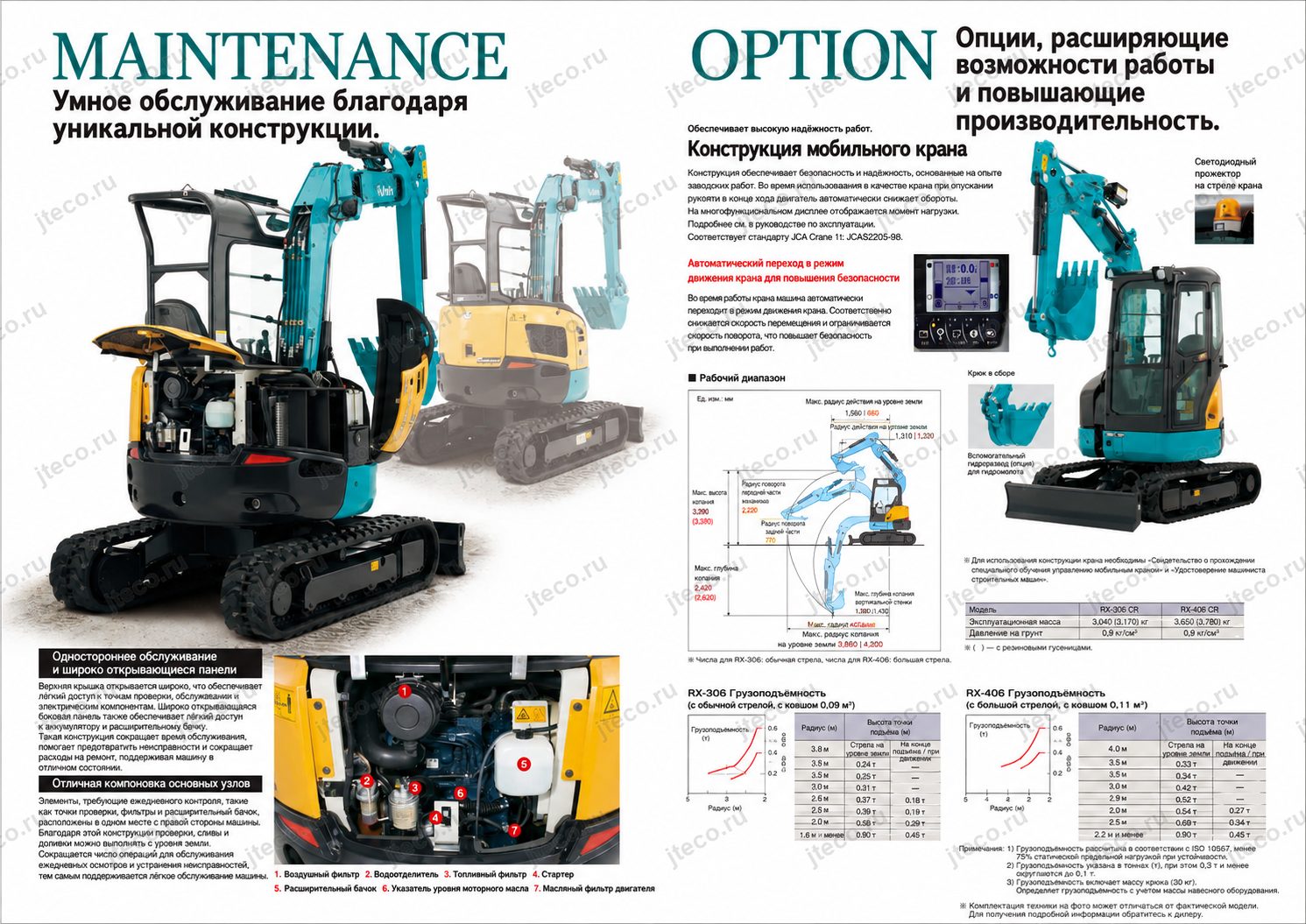

Возможность кранового исполнения

В материалах производителя также предусмотрено крановое исполнение машины.

На экскаваторах соответствующей комплектации цифровая панель имеет отдельную функциональную кнопку для переключения в крановый режим, а на дисплее предусмотрен соответствующий экран.

Таким образом, специальный режим интегрирован непосредственно в электронную систему управления машины.

Конкретную комплектацию, условия применения, допустимые режимы работы и наличие соответствующего исполнения необходимо уточнять у поставщика.

Навесное оборудование и дополнительные возможности

Для RX-406 предусмотрена возможность расширения функциональности за счёт дополнительного оборудования и специальных комплектаций.

В материалах производителя упоминаются:

• сервисный гидравлический порт для навесного оборудования
• комплект ограничения высоты стрелы
• система переключения между четырьмя схемами управления
• крановое исполнение
• специальная функция ограничения втягивания рукояти для различных типов оборудования

различные варианты рабочего оборудования.

Также предусмотрена удлинённая рукоять длиной 1 750 мм, которая на 400 мм длиннее стандартной.

Удлинённая рукоять изменяет рабочую геометрию машины и предназначена для задач, где требуется иной рабочий диапазон по сравнению со стандартным оборудованием.

Производитель отдельно указывает, что сроки поставки, совместимость и подробности по навесному оборудованию и дополнительным системам необходимо уточнять у дилера.

Ковш и стандарт JIS

Вместимость ковшей в материалах Kubota определяется по новому стандарту JIS для ковша с «шапкой», то есть с учётом установленного стандартом способа расчёта объёма материала выше геометрической линии ковша.

При указании ширины ковша производитель отдельно различает общую ширину и ширину без боковых резцов.

Это важно учитывать при подборе рабочего оборудования, особенно если фактическая ширина траншеи или рабочей зоны имеет значение для объекта.

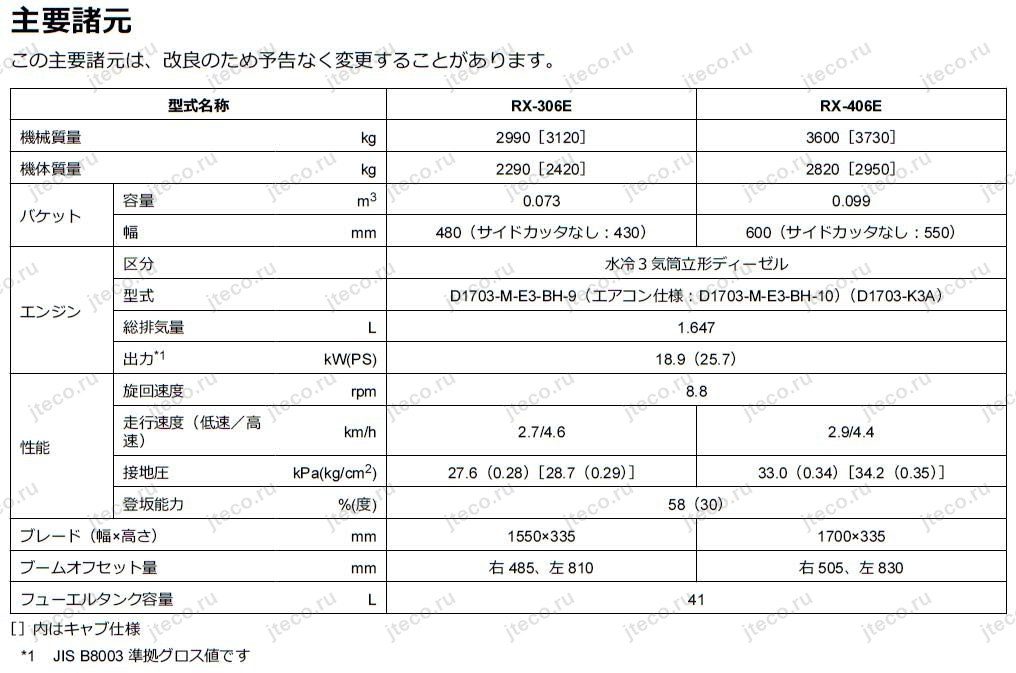

Для RX-406 в материалах также указан ковш шириной 600 мм, при этом ширина без боковых резцов составляет 550 мм, а вместимость по применяемому стандарту JIS — 0,11 м³.

При необходимости более узкого рабочего оборудования указан ковш шириной 480 мм, шириной 430 мм без боковых резцов и вместимостью 0,09 м³.

Фактическую комплектацию конкретной машины и доступность выбранного ковша следует проверять при заказе.

RX-406 создан не только компактным, но и удобным в ежедневной работе

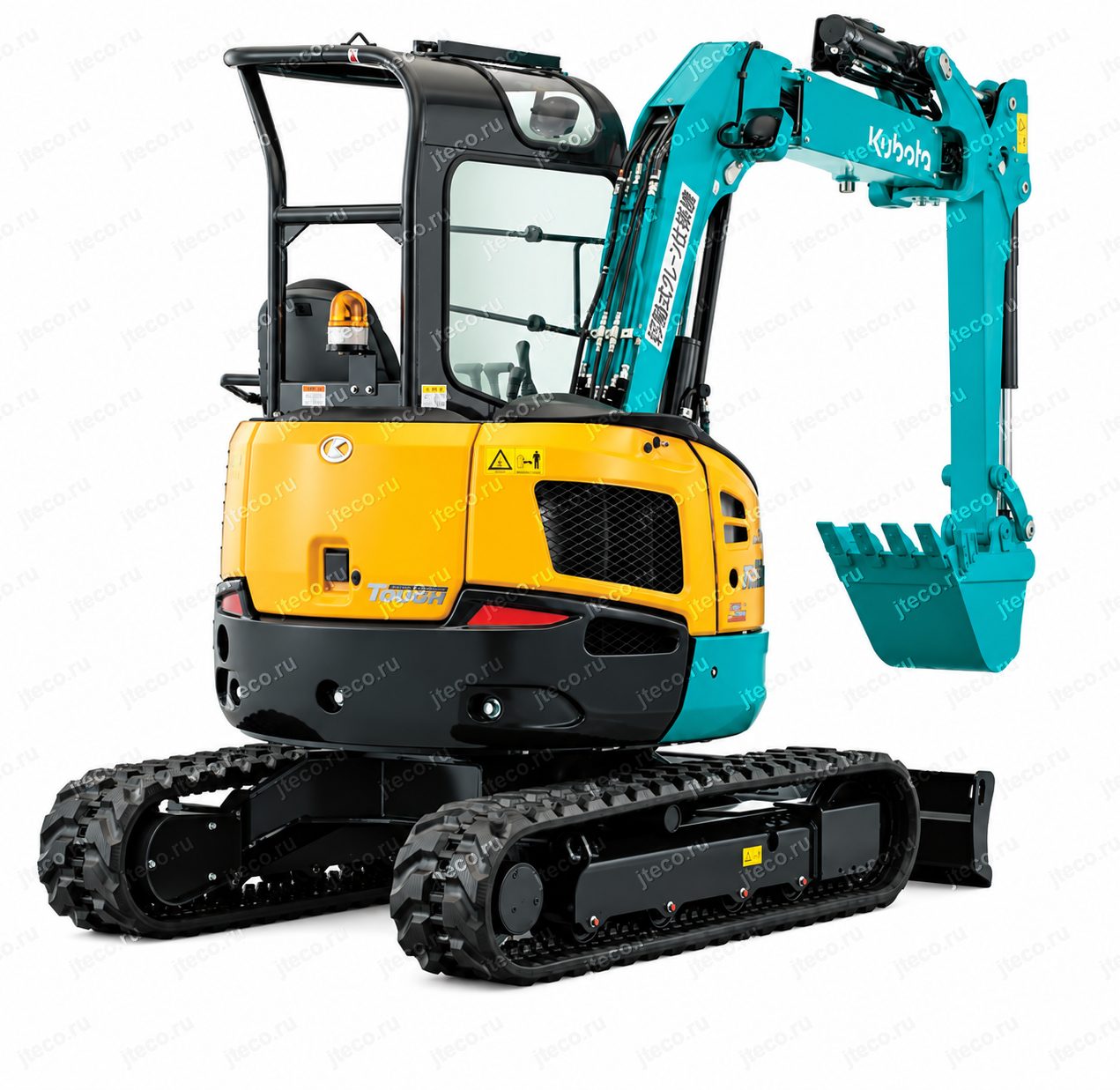

Главная особенность Kubota RX-406 — сочетание компактной поворотной платформы с полноценным рабочим потенциалом.

Сверхмалый радиус поворота позволяет использовать экскаватор там, где пространство становится одним из главных ограничений. Усиленное рабочее оборудование, литая стальная стрела и защищённые гидролинии рассчитаны на рабочие нагрузки. Увеличенные усилия стрелы и ковша повышают эффективность землеройных операций.

Полностью гидравлическое пилотное управление делает движения машины плавными, автоматическое переключение с высокой на низкую скорость помогает сохранять тягу при возрастании нагрузки, а возможность выбора схемы управления облегчает адаптацию разных операторов.

Цифровой дисплей даёт доступ к основным параметрам машины, предупреждениям, пользовательским настройкам и истории эксплуатации. На версиях с дополнительной гидравликой система ограничения втягивания рукояти помогает безопаснее использовать различные виды навесного оборудования.

Отдельное внимание уделено эксплуатации после окончания рабочей операции: противоугонная система с электронным SS-ключом защищает электрическую, гидравлическую и топливную системы, а система отслеживания Kubota позволяет контролировать местоположение, эксплуатацию и обслуживание машины дистанционно.

Продуманное обслуживание снижает простои

Экскаватор, который много работает, должен быть не только производительным, но и удобным для регулярного осмотра.

В RX-406 боковое открывание капота предоставляет доступ к регулирующим клапанам и аккумуляторной батарее. Предохранители и реле собраны в одном месте. Металлические внешние панели рассчитаны на возможность восстановления после повреждений.

Такая компоновка уменьшает количество лишних операций при повседневном обслуживании и облегчает поиск элементов при диагностике.

Для владельца это означает более понятную работу с машиной на всём протяжении эксплуатации: от ежедневного осмотра до ремонта отдельных элементов.
