Мини-экскаватор KUBOTA U-30-6A

Назначение и сферы применения

Kubota U-30-6α рассчитан прежде всего на работу там, где полноразмерному экскаватору не хватает пространства, а от компактной машины требуется производительность полноценной гидравлической техники. Серия U изначально развивалась Kubota как семейство машин с малым задним радиусом поворота и повышенным удобством эксплуатации, поэтому U-30-6α хорошо приспособлен к работе в городской среде и на площадках с ограниченным свободным пространством вокруг машины.

Модель может использоваться для разработки и обратной засыпки грунта, подготовки траншей, планировки территории, благоустройства, работы возле зданий и ограждений, коммунальных и дорожных задач, а также погрузочных операций. Возможность установки узких ковшей особенно полезна при устройстве траншей и других работах, где нет необходимости выбирать лишний объём грунта.

Для U-30-6α предусмотрено несколько узких ковшей:

• шириной 330 мм без учёта боковых резцов — 280 мм, вместимостью 0,042 м³
• шириной 400 мм без боковых резцов — 350 мм, вместимостью 0,057 м³
• шириной 530 мм без боковых резцов — 480 мм, вместимостью 0,080 м³

шириной 570 мм без боковых резцов — 520 мм, вместимостью 0,088 м³.

Также непосредственно для U-30-6α указан широкий ковш шириной 570 мм, или 520 мм без учёта боковых резцов, вместимостью 0,082 м³. Вместимость ковшей в каталоге приводится с «шапкой» по новому стандарту JIS, то есть учитывает стандартный объём материала над геометрическим уровнем кромок ковша.

Для специализированных работ машина может оснащаться сервисной гидролинией и использовать гидравлическое навесное оборудование. В каталоге в качестве примеров прямо указаны гидромолот и гидравлические вилы, а среди доступного оборудования также перечисляются гидравлический захват-вилка и гидравлический резак арматуры. Это расширяет область применения U-30-6α далеко за пределы обычного копания.

Ключевые преимущества Kubota U-30-6α

Главное достоинство модели — не отдельная характеристика, а сочетание нескольких систем, которые работают на эффективность машины в реальных условиях. Гидравлика регулирует подачу масла в зависимости от нагрузки, двигатель автоматически переходит на пониженные обороты во время пауз, ходовая часть сама снижает скорость при росте сопротивления движению, а оператор получает необходимую информацию на расположенном перед ним цифровом дисплее.

Подача гидравлического масла по фактической потребности

На гидравлическом насосе установлен регулятор LSL, получающий информацию о давлении нагнетания насоса и о давлении нагрузки на исполнительном механизме. Благодаря этому в распределительный клапан поступает не постоянный максимальный поток, а именно тот объём рабочей жидкости, который требуется для выполняемой операции.

Для владельца это означает уменьшение ненужных гидравлических потерь. Двигателю не приходится постоянно расходовать мощность на перекачивание лишнего объёма масла, когда исполнительным механизмам он не нужен. Такая система непосредственно направлена на повышение топливной экономичности и более рациональное использование мощности машины.

Автоматический холостой ход

Если оператор возвращает рычаги управления в нейтральное положение, через 4 секунды обороты двигателя автоматически снижаются до холостых. Как только оператор снова начинает работать рычагами, двигатель возвращается к ранее установленной частоте вращения.

Особенно полезна эта функция при циклических работах, где между отдельными операциями регулярно возникают короткие паузы. Оператору не требуется постоянно вручную изменять обороты: машина самостоятельно сокращает ненужную работу двигателя на повышенной частоте вращения. В результате снижаются расход топлива и уровень шума.

Автоматическое переключение скорости движения

При движении на второй скорости и увеличении нагрузки Kubota U-30-6α автоматически переходит на первую скорость. Машина тем самым увеличивает доступное тяговое усилие именно тогда, когда оно требуется — например, при росте сопротивления движению.

Когда оператору необходимо выбрать скорость самостоятельно, переключение выполняется кнопкой на рычаге управления отвалом. Таким образом, автоматическая система не лишает оператора возможности ручного управления, а помогает ему в ситуациях с быстро меняющейся нагрузкой.

Удобная настройка оборотов двигателя

Частота вращения двигателя регулируется поворотным регулятором. Такая схема позволяет не только быстро увеличивать или уменьшать обороты, но и точно подбирать их под конкретную операцию. Это удобно, когда максимальная частота вращения не требуется и важнее получить более спокойную, экономичную или точно дозированную работу оборудования.

Двигатель и производительность

Kubota U-30-6α оснащается двигателем собственной разработки Kubota. Производитель проектирует и выпускает двигатели более 100 лет, а их совокупный мировой объём производства превысил 35 миллионов единиц. Двигатели Kubota применяются не только в строительной технике, но также в сельскохозяйственных и промышленных машинах, благодаря чему их конструкция развивается на основе опыта эксплуатации в различных условиях.

Особенность подхода Kubota состоит в том, что двигатель рассматривается не как отдельный агрегат, который позднее устанавливают в готовую машину. Производитель проектирует строительную технику с учётом характеристик конкретного двигателя и рассматривает исследования, проектирование, производство и последующее обслуживание как единую систему.

На этапе разработки учитываются реальные условия использования двигателя в составе строительной машины. На этой основе определяются необходимые показатели мощности и долговечности. При производстве Kubota уделяет внимание высокой точности изготовления основных деталей и уменьшению разброса характеристик между отдельными экземплярами. Для ответственных компонентов применяются литейные технологии, которые компания совершенствовала в течение многих лет.

Практический смысл такого подхода для владельца U-30-6α заключается в согласованности двигателя и самой машины. Работа гидросистемы, режимы двигателя и эксплуатационная нагрузка рассматриваются производителем комплексно, а информация, полученная при ремонте и техническом обслуживании уже работающей техники, возвращается в цикл разработки следующих поколений продукции.

Для исполнения U-30-6α с кабиной производителем отдельно указана принадлежность к малошумному типу. В сочетании с автоматическим холостым ходом это особенно важно при работе возле жилой застройки и на других объектах, где уровень шума имеет практическое значение.

Гидравлика и рабочее оборудование

Гидросистема Kubota U-30-6α рассчитана не только на основные движения стрелы, рукояти и ковша, но и на использование дополнительного гидравлического оборудования.

Сервисный гидравлический порт

Для навесного оборудования предусмотрен сервисный гидравлический порт с расходом рабочей жидкости до 50,0 л/мин при давлении 20,6 МПа, что соответствует 210 кгс/см².

Эти значения относятся именно к гидравлической линии для внешнего рабочего оборудования. Иными словами, речь идёт не о расходе топлива или общем объёме масла в системе, а о потоке гидравлической рабочей жидкости, который машина способна подавать к подключённому гидравлическому инструменту.

Разводка сервисного гидропорта позволяет использовать различные типы навесного оборудования, включая прямо указанные производителем гидромолот и гидравлические вилы.

Третья гидролиния

Для оборудования, которому требуется специальная схема возврата масла, предусмотрена третья гидролиния. В этом режиме рабочая жидкость возвращается непосредственно в гидравлический бак, минуя основной распределительный клапан.

Такое решение особенно полезно при работе с гидромолотом: прямой возврат масла помогает уменьшить рост температуры рабочей жидкости. Предусмотрено удобное переключение между однопоточной и двухпоточной схемами, поэтому гидросистему можно адаптировать к требованиям конкретного навесного оборудования.

Ограничение втягивания рукояти

Для U-30-6α доступна система ограничения втягивания рукояти. Максимальное положение можно задавать в соответствии с установленным навесным оборудованием, после чего система автоматически не позволяет рукояти заходить дальше заданной точки.

Это не просто удобная настройка рабочего диапазона. При установленном гидромолоте такое ограничение помогает предотвратить нежелательное взаимное положение рабочего оборудования и снизить риск повреждения гидроцилиндра стрелы. Для U-30-6α данная функция указывается как опциональное оснащение.

Стандартная и удлинённая рукоять

Для модели предусмотрена удлинённая рукоять длиной 1 325 мм. Она на 160 мм длиннее стандартной.

Удлинённая рукоять расширяет геометрические возможности рабочего оборудования, когда требуется увеличить рабочий радиус. При выборе комплектации необходимо учитывать совместимость рукояти с ковшами: каталог отдельно предупреждает, что при установке стандартной или удлинённой рукояти некоторые варианты ковшей могут быть недоступны.

Отвалы для разных задач

Помимо стандартного отвала для U-30-6α предлагается несколько вариантов рабочего оборудования ходовой части.

Удлинённый отвал выступает на 70 мм дальше стандартного. Он уменьшает расстояние между отвалом и кончиками зубьев ковша, благодаря чему удобнее выполнять зачистку поверхности и подбор оставшегося грунта.

Доступен поворотно-наклонный отвал. Его положение можно изменять вверх и вниз, а угол — влево и вправо. Такая кинематика расширяет возможности машины при планировочных работах и при формировании поверхности с заданным уклоном.

Для отвала также предлагается сменная режущая кромка с болтовым креплением. При износе рабочей кромки её можно заменить отдельно, не меняя весь отвал.

Удобство и безопасность оператора

Рабочее место U-30-6α разработано с учётом длительной ежедневной эксплуатации. Производитель увеличил дверной проём и пространство для посадки и высадки, одновременно улучшив обзор зоны возле ног оператора.

Это особенно важно для компактного экскаватора: оператор часто работает рядом с препятствиями, траншеями, бордюрами или уже выполненными элементами объекта, поэтому возможность видеть ближайшую к машине зону непосредственно влияет на точность работы.

Передний цифровой дисплей

U-30-6α оснащён хорошо читаемым цифровым дисплеем, установленным в передней части рабочего места. Такое расположение позволяет контролировать состояние машины, минимально отводя взгляд от рабочей зоны.

Под жидкокристаллическим экраном расположены функциональные кнопки, с помощью которых оператор получает доступ к необходимой информации.

На дисплее могут отображаться:

• температура охлаждающей жидкости
• напоминания о техническом обслуживании
• индикация кранового режима
• предупреждающие сообщения
• остаток топлива

счётчик моточасов.

Таким образом, оператору не приходится ориентироваться только на отдельные контрольные лампы: основные эксплуатационные данные собраны в одной зоне перед глазами.

Super Change и выбор схемы управления

В стандартном оснащении предусмотрена система Super Change, позволяющая быстро менять схему управления машиной.

Дополнительно предлагается четырёхпозиционная система, позволяющая выбирать одну из четырёх схем:

• Kubota / JIS
• Hitachi–Komatsu
• Mitsubishi

Kobelco.

Практическая ценность такого решения особенно заметна в парке техники, где на одной машине могут работать разные операторы. Человек может выбрать более привычную для себя схему управления вместо того, чтобы полностью переучиваться под другую логику движений рычагов.

Кабина и кондиционер

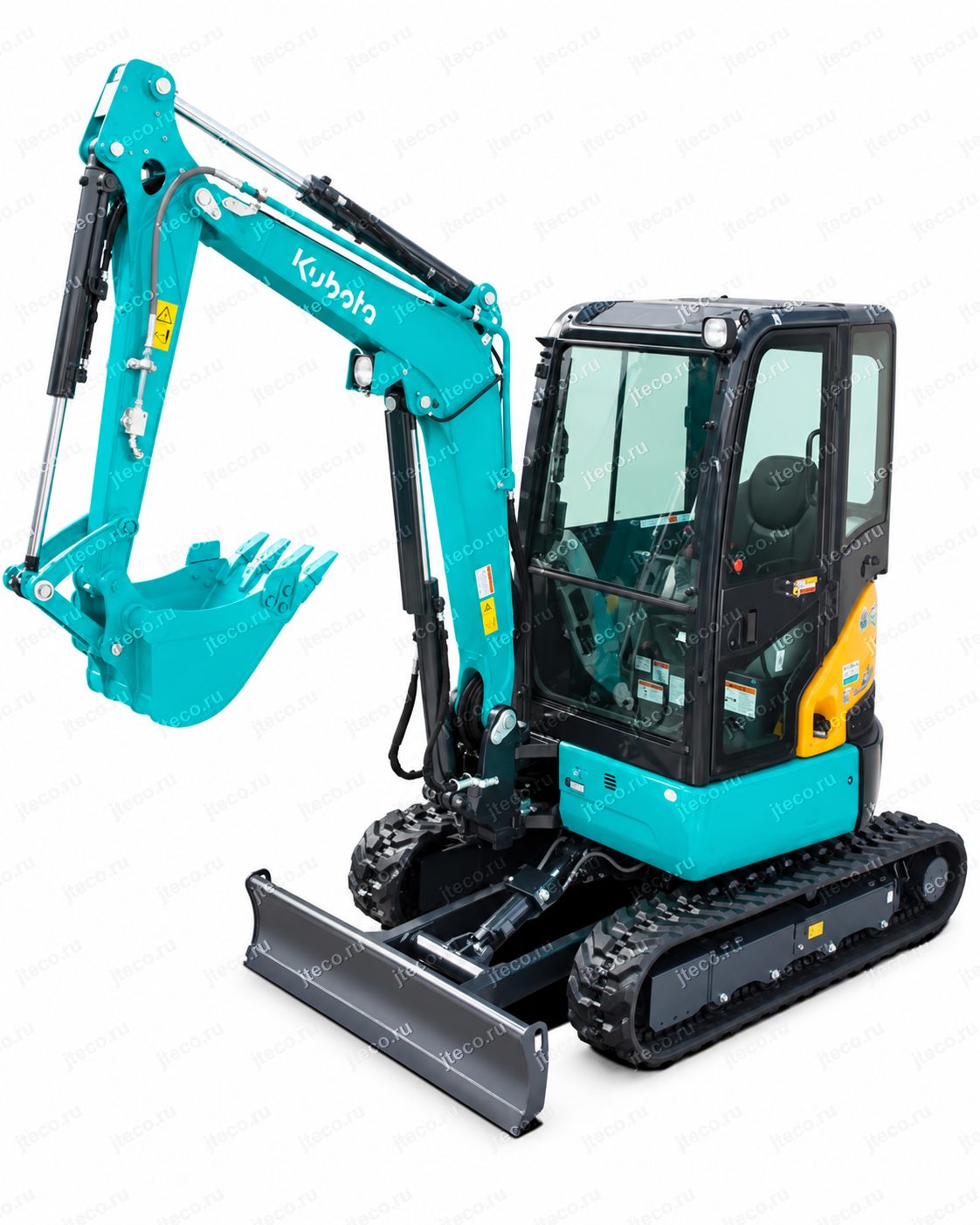

Для U-30-6α предусмотрено исполнение с закрытой кабиной. В кабине кондиционер входит в стандартное оснащение, обеспечивая более комфортные условия как в жаркую погоду, так и в холодный период.

Переднее стекло выполнено подвижным и снабжено рычажным механизмом с газовым помощником. Газовый цилиндр уменьшает усилие, необходимое для открывания и закрывания стекла, поэтому оператор может выполнять эту операцию плавно.

При открытом переднем стекле оператор лучше слышит внешние звуки и команды работников на площадке. Это может быть особенно полезно при совместной работе с сигнальщиком или другими специалистами рядом с машиной.

Несколько вариантов рабочего места

Для U-30-6α со стандартной рукоятью предусмотрены различные исполнения:

• 2-стоечный мягкий навес
• 2-стоечный навес TOPS
• 4-стоечный навес ROPS

закрытая кабина.

Для специального исполнения U-30-6α с мягким навесом предусмотрены собственный противовес и схема управления ISO. Производитель отдельно указывает, что для этой версии дополнительные варианты комплектации не предусмотрены: мягкий навес поставляется как определённое самостоятельное исполнение.

При эксплуатации машин, оборудованных ремнём безопасности, производитель требует обязательно пользоваться ремнём во время работы.

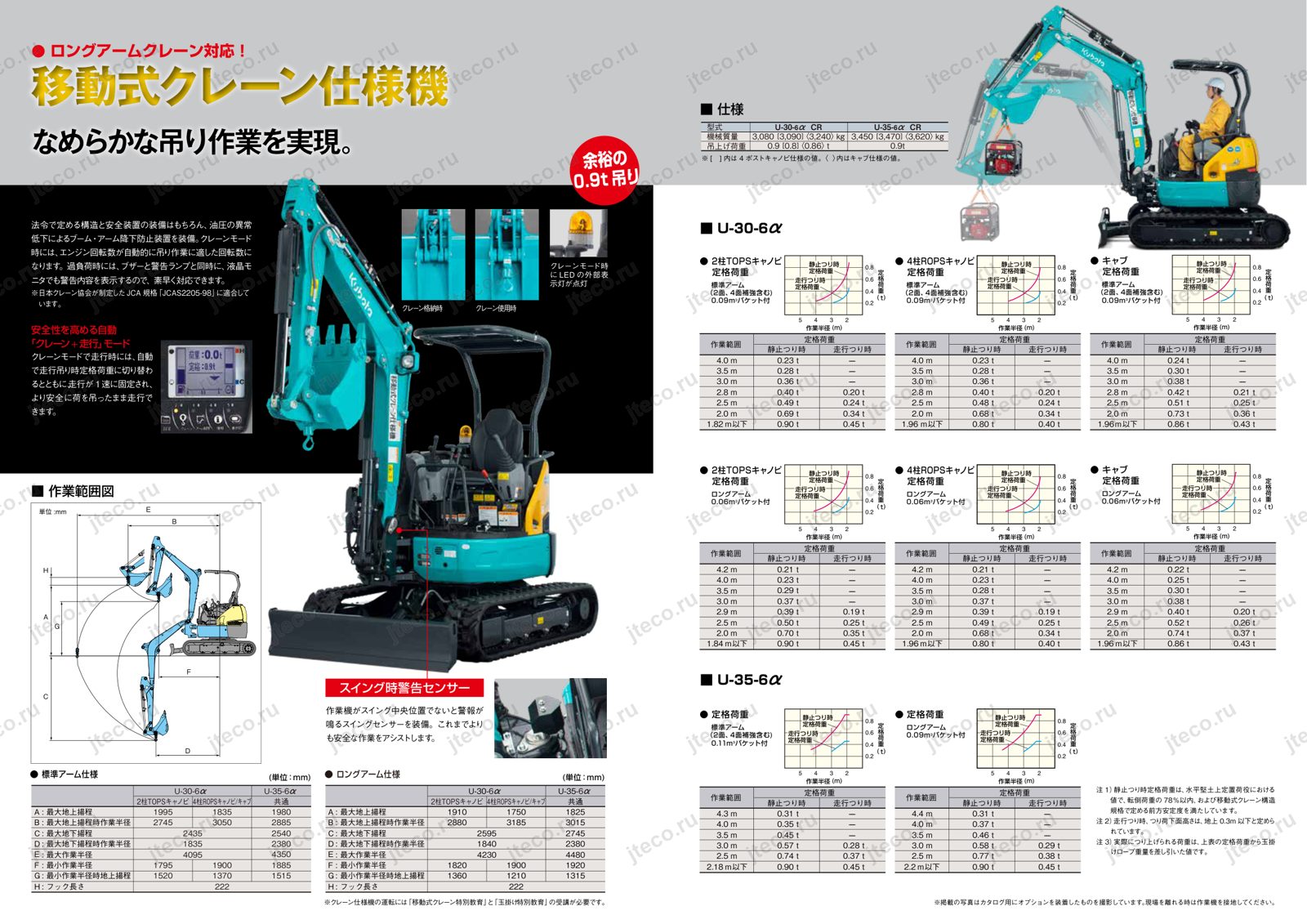

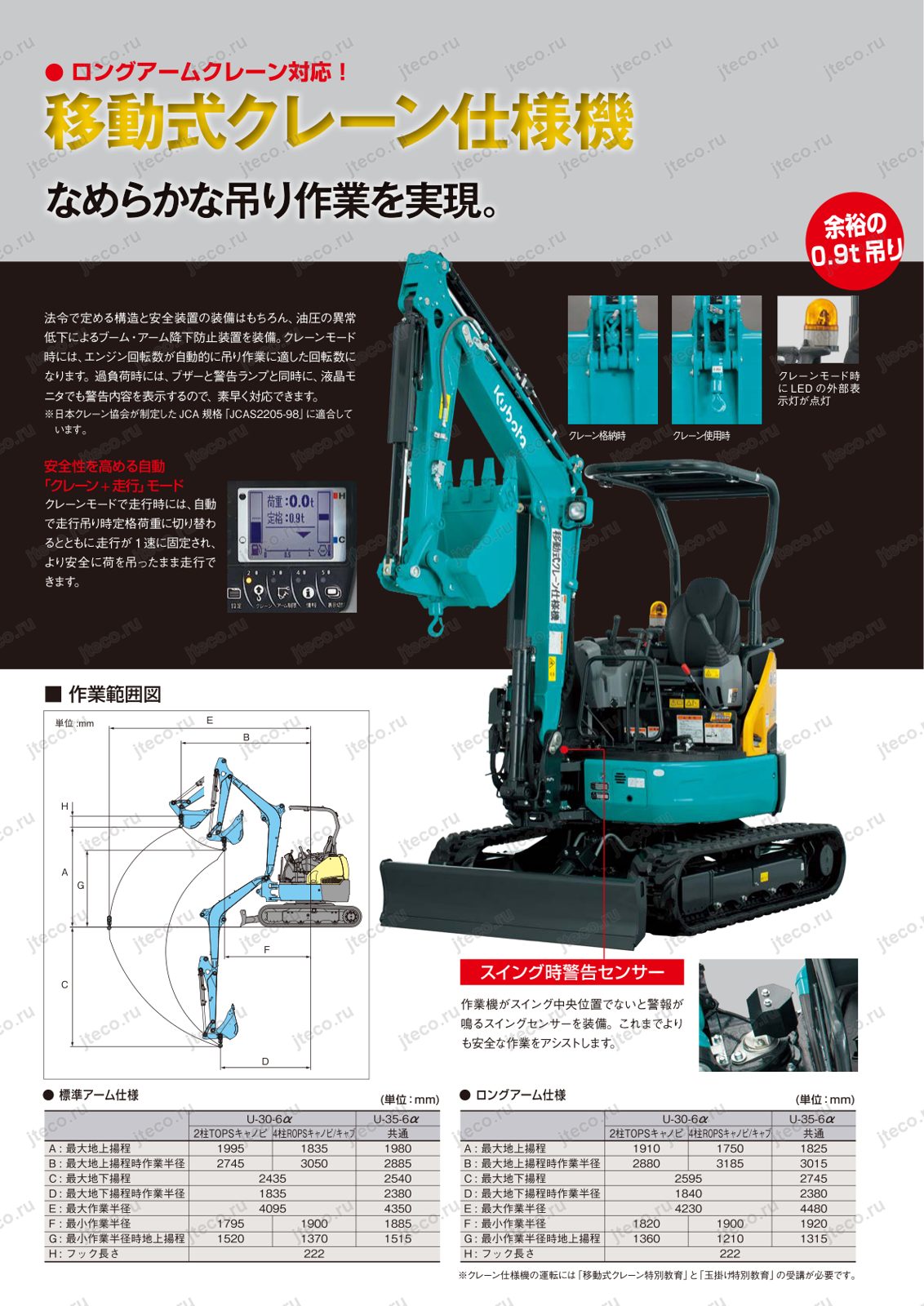

Крановый режим и безопасность при работе с грузом

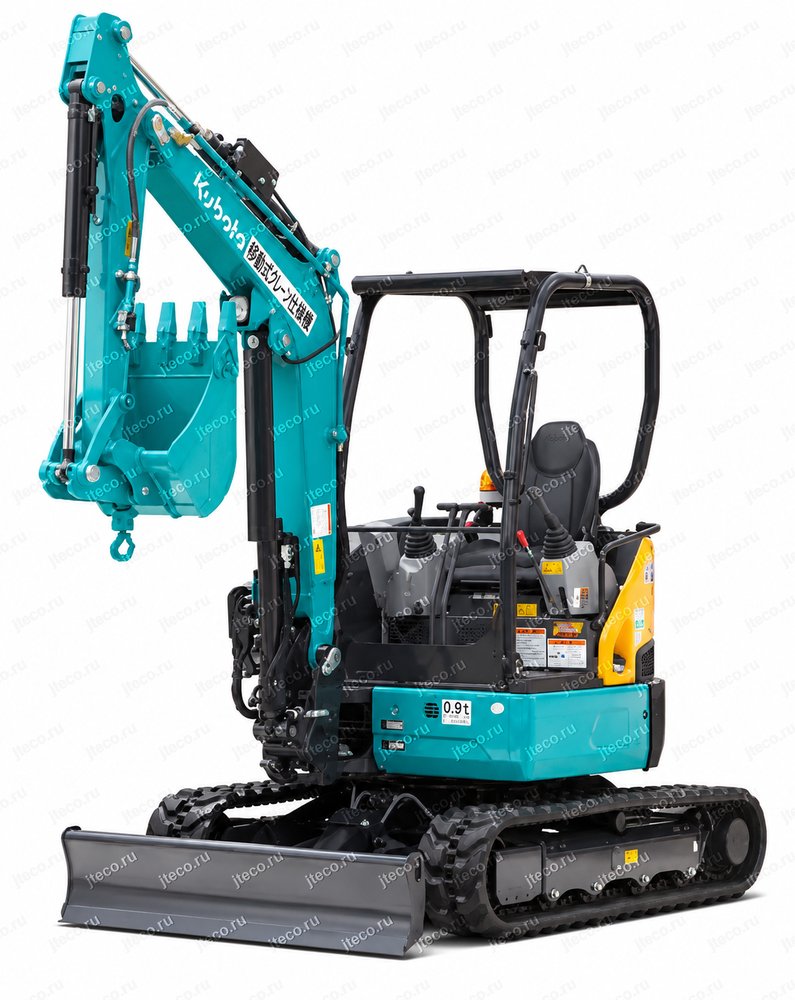

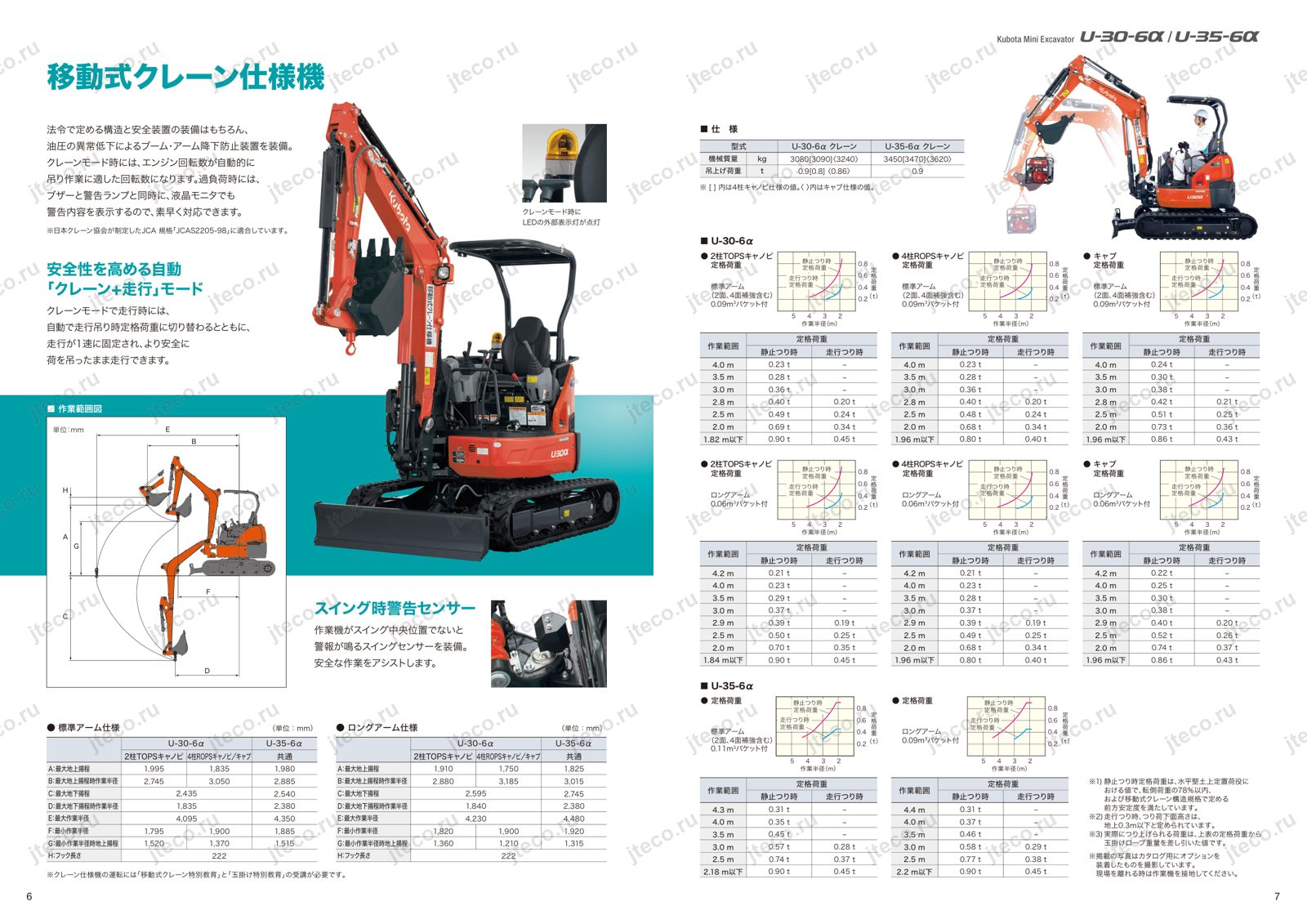

Kubota U-30-6α может иметь крановое исполнение. Для такого режима предусмотрен автоматический алгоритм движения с подвешенным грузом.

Когда машина перемещается в режиме крана, система автоматически переходит на номинальную грузоподъёмность, допустимую именно при движении, и одновременно фиксирует скорость на первой передаче. Это ограничивает скорость машины в наиболее ответственном режиме и помогает безопаснее перемещать подвешенный груз.

Номинальная грузоподъёмность для неподвижной машины определяется для работы на ровном твёрдом грунте. Она не превышает 78 % опрокидывающей нагрузки и соответствует требованиям по продольной устойчивости, установленным для мобильных кранов.

При движении с подвешенным грузом его нижняя точка должна находиться на высоте не более 0,3 м над поверхностью земли. При определении фактически допустимой массы необходимо вычитать массу строповочного каната из указанной номинальной грузоподъёмности.

Для контроля положения рабочего оборудования предусмотрен датчик поворота. Если рабочее оборудование не находится в центральном положении относительно поворотной платформы, система подаёт предупреждающий сигнал. Это помогает оператору учитывать положение машины при выполнении операций, чувствительных к распределению нагрузки и устойчивости.

В перечне вариантов комплектации также указаны наружный светодиодный индикатор кранового режима и датчик предупреждения положения поворотного оборудования — их наличие следует учитывать при выборе конкретного исполнения машины.

Надёжность и обслуживание

Kubota U-30-6α разработан в рамках полного цикла, который Kubota выполняет в Японии: от исследований и проектирования строительной техники до производства.

Одну из ключевых ролей в разработке играет Глобальный технологический исследовательский центр Kubota — KGIT. В единую структуру здесь объединены подразделения продуктовых технологий, фундаментальных исследований материалов, анализа, обеспечения качества, закупок и управления разработками. Проектирование, испытания и проверка выполняются как части единой системы.

Производственная база компактной строительной техники Kubota связана с заводом в Хиракате. Производитель сочетает современное оборудование с опытом специалистов и использует предприятие для выпуска широкого ассортимента компактной строительной техники.

Для владельца машины важна и организация планового обслуживания. Детали, требующие регулярной замены, объединены в специальный комплект. В комплект фильтров могут входить:

• фильтр моторного масла
• топливный фильтр
• фильтрующий элемент воздухоочистителя
• фильтр гидравлической системы

другие расходные элементы.

Точный состав комплекта зависит от исполнения и уточняется у представителя Kubota. Сам принцип комплектации расходников в единый набор упрощает подготовку к очередному техническому обслуживанию: необходимые регулярно заменяемые элементы можно подбирать не по одному.

Удалённый контроль техники Kubota

Система отслеживания Kubota указана как стандартное оснащение и использует GPS для удалённого контроля строительной техники.

С рабочего компьютера можно получать сведения о машине и её местоположении, контролировать время работы техники на удалённом объекте и использовать эти данные для организации эксплуатации и обслуживания.

Система поддерживает централизованный контроль состояния парка, а также обнаружение несанкционированного перемещения. Если машина покидает заранее заданную рабочую зону либо перемещается вне установленного времени эксплуатации, система может зафиксировать это и отправить уведомление на офисный компьютер и зарегистрированный адрес электронной почты.

Также система предназначена для управления техническим обслуживанием и периодической заменой деталей. Для владельца нескольких машин это позволяет контролировать обслуживание не только по бумажным записям или сообщениям операторов, а на основе фактических данных об эксплуатации.

Защита рабочих компонентов

Стрела имеет предусмотренную производителем защиту гидроцилиндра, а дополнительно для U-30-6α можно выбрать защитные кожухи гидроцилиндров рукояти и ковша.

Их задача — предохранять цилиндры от механических повреждений во время работы. Для экскаватора, постоянно контактирующего с грунтом, камнями, строительным мусором и демонтируемыми материалами, дополнительная физическая защита гидравлических элементов может быть особенно полезна.

В каталоге также указано переднее защитное ограждение как дилерская опция.

Габариты и манёвренность

Kubota U-30-6α относится к серии U — линейке Kubota с малым задним радиусом поворота. Концепция такой машины особенно важна при работе возле стен, ограждений, припаркованной техники и на городских площадках, где пространство за поворотной платформой ограничено.

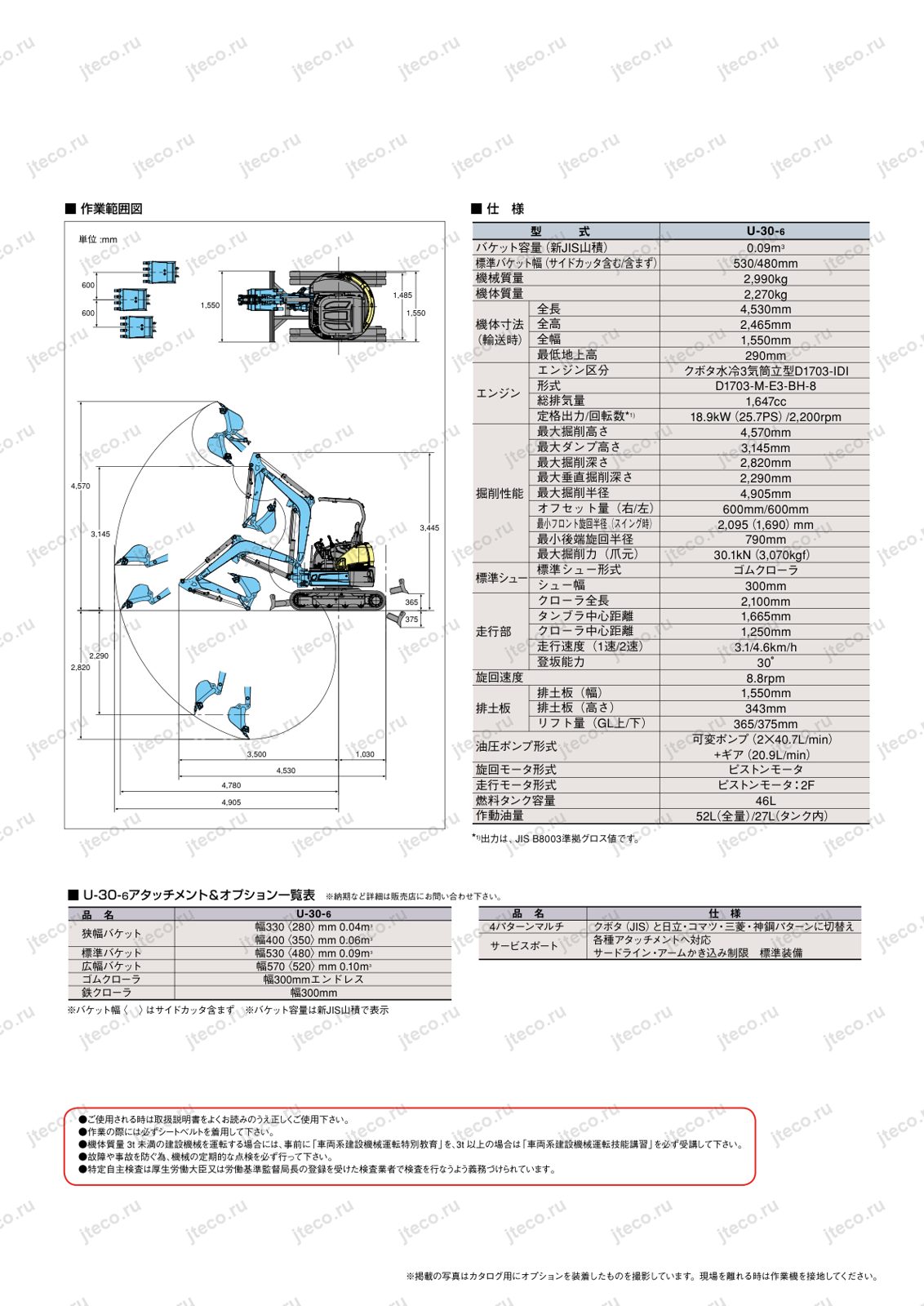

Производитель приводит для U-30-6α отдельную схему рабочего диапазона с максимальной высотой и глубиной копания, высотой разгрузки, радиусами работы оборудования, боковым смещением рабочего оборудования, положениями отвала и основными габаритами. В исходном тексте каталога численные значения этой схемы не приведены, поэтому их необходимо уточнять по соответствующей размерной диаграмме конкретной комплектации.

На рабочую геометрию заметно влияет выбранная рукоять. Для U-30-6α доступен вариант длиной 1 325 мм, который на 160 мм длиннее стандартного. Поэтому при подборе машины важно учитывать не только саму модель, но и конкретное исполнение рабочего оборудования.

Для ходовой части доступны стальные гусеницы шириной 300 мм. Также предлагаются стальные гусеницы шириной 300 мм с резиновыми накладками — 86 накладок на комплект, а в перечне оснащения присутствуют обычные резиновые гусеницы.

Такой выбор позволяет адаптировать ходовую часть к условиям эксплуатации: использовать металлическую конструкцию там, где это требует характер поверхности, либо выбрать вариант с резиновыми элементами, когда важно учитывать контакт машины с подготовленным покрытием.

Отдельно для U-30-6α допускается сочетание поворотно-наклонного отвала с резиновыми гусеницами, а также в предусмотренных производителем комбинациях — со стальными гусеницами, дополнительной гидролинией и удлинённой рукоятью.

Комплектация под конкретную работу

Одно из сильных качеств Kubota U-30-6α — широкий выбор заводских вариантов рабочего оборудования. Покупатель может подбирать машину не только по принципу «экскаватор с ковшом», а формировать конфигурацию под реальные задачи.

В перечне доступного оборудования для семейства, к которому относится U-30-6α, указаны:

• резиновые и стальные гусеницы
• стальные гусеницы с резиновыми накладками
• Super Change
• система выбора четырёх схем управления
• стандартный отвал
• отвал со сменной режущей кромкой
• удлинённый отвал U-30-6α
• удлинённый отвал со сменной режущей кромкой
• поворотно-наклонный отвал
• стандартная рукоять
• усиленная стандартная рукоять
• удлинённая рукоять
• стандартный и усиленный ковши
• ковши с крюком
• оборудование кранового исполнения
• узкие ковши
• широкий ковш
• исполнение без ковша
• кондиционер для кабины

защитные кожухи гидроцилиндров рукояти и ковша.

При этом отдельные элементы имеют ограничения по совместимости. Например, набор доступных ковшей зависит от установленной рукояти. Поэтому окончательную конфигурацию машины необходимо подбирать как единую систему, а не как произвольный набор отдельных опций.

Для кого подходит Kubota U-30-6α

Эта модель особенно интересна тем, кому требуется компактный экскаватор не для одной узкой операции, а для регулярной универсальной работы.

Строительным и подрядным организациям U-30-6α предлагает сочетание компактной компоновки, нескольких типов ковшей и возможности подключения гидравлического оборудования. Одну машину можно использовать на различных этапах объекта, меняя рабочий инструмент под текущую задачу.

Коммунальным службам полезны малый задний радиус поворота, автоматическое снижение оборотов, гидравлика для навесного оборудования и возможность работать на площадках с ограниченным свободным пространством.

Организациям, выполняющим благоустройство и планировку, пригодятся несколько вариантов отвала, включая удлинённый и поворотно-наклонный, а также узкие ковши и возможность точно регулировать обороты двигателя.

Компаниям с собственным парком техники полезна штатная система удалённого отслеживания Kubota: она позволяет контролировать местоположение, время работы и обслуживание машин, находящихся на удалённых объектах.

Пользователям гидромолота и другого гидравлического оборудования особенно важны сервисный гидропорт с подачей рабочей жидкости до 50,0 л/мин при давлении 20,6 МПа, возможность применения третьей гидролинии с прямым возвратом масла в бак и опциональное ограничение втягивания рукояти.

Тем, кто работает круглый год, имеет смысл исполнение с закрытой кабиной: кондиционер входит в её стандартную комплектацию, а сама кабина U-30-6α относится к малошумному типу.
