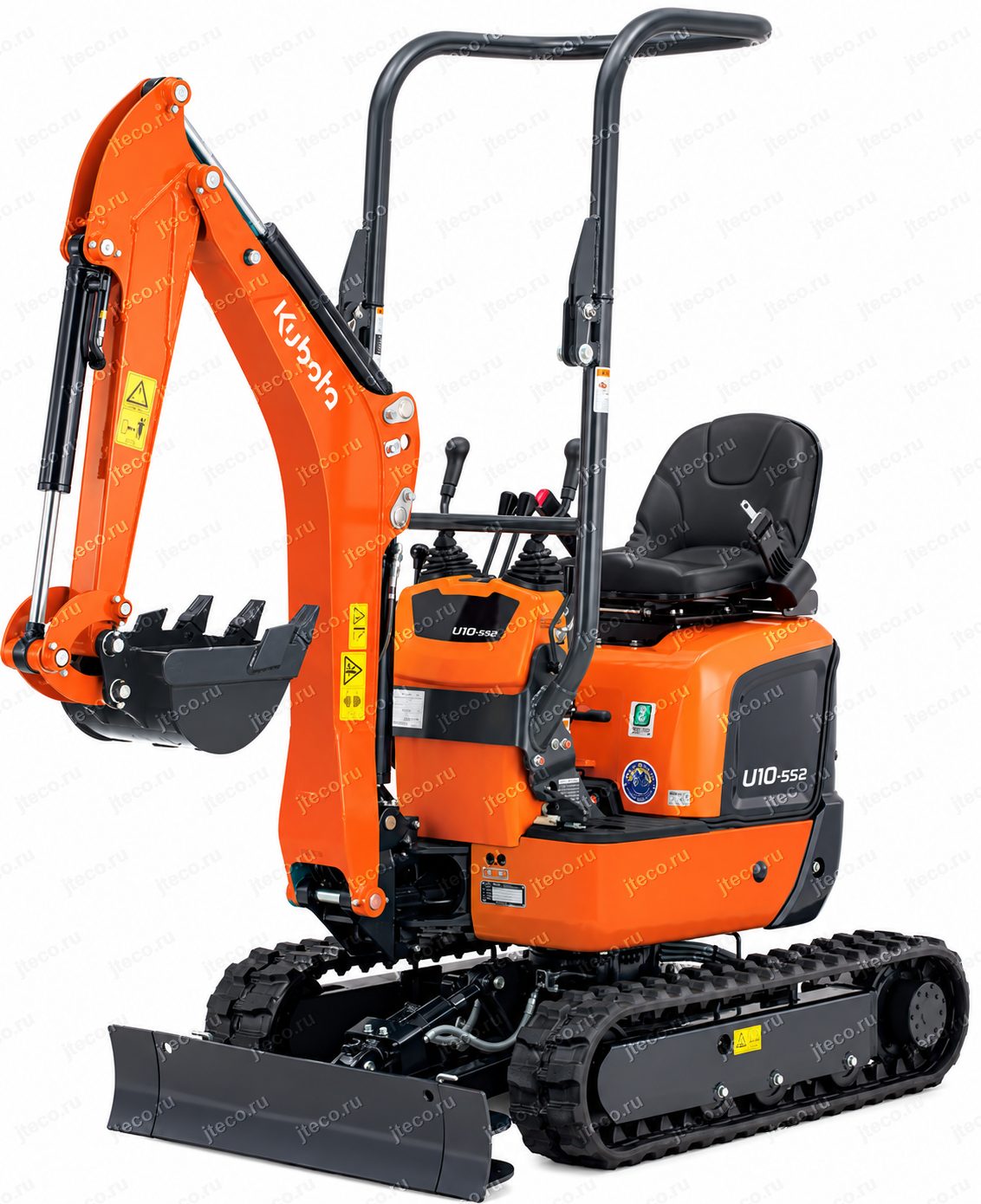

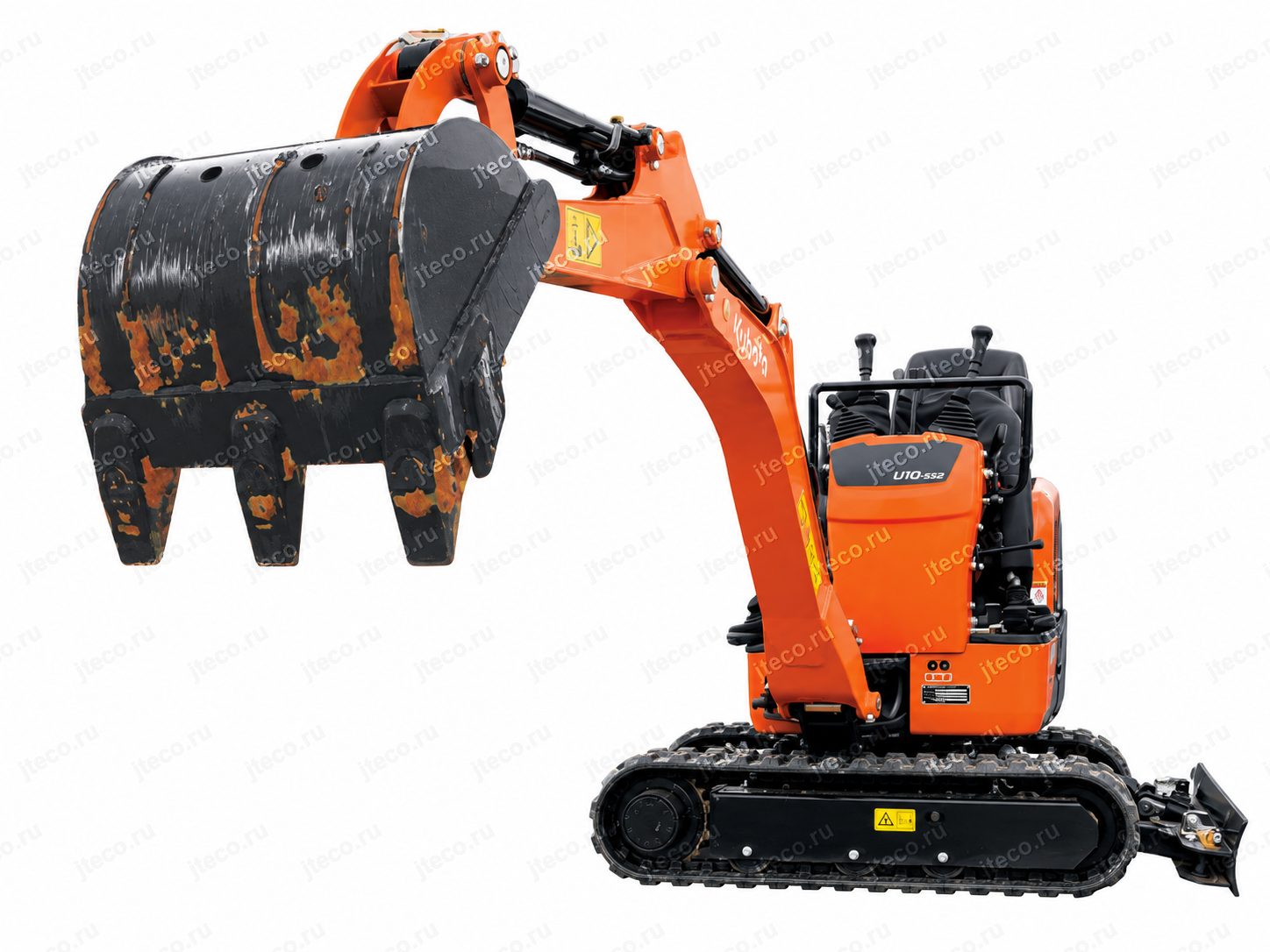

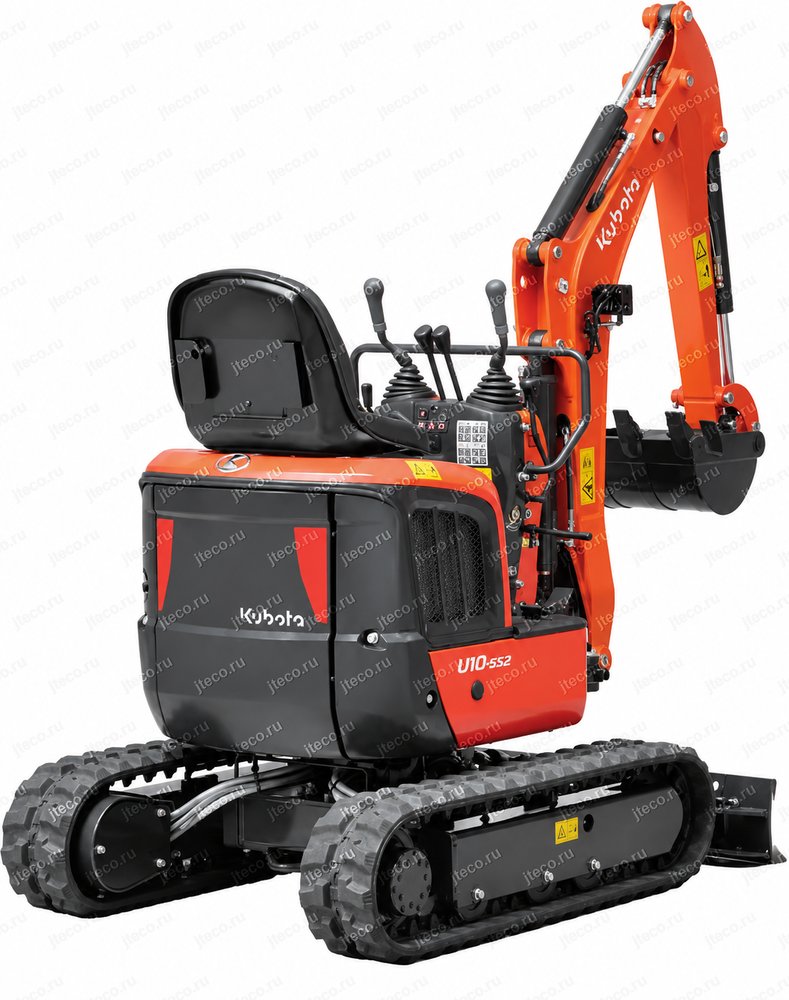

Мини-экскаватор KUBOTA U10-5S2

Назначение и сферы применения

Kubota U10-5S2 особенно хорошо раскрывает свои возможности на площадках, где важны минимальные габариты и способность маневрировать буквально между препятствиями. Раздвижная ходовая часть позволяет уменьшить ширину гусеничной колеи для прохождения узких участков, ворот и других ограниченных проёмов. После выхода на рабочую площадку колею можно расширить, повысив устойчивость машины.

Такая конструкция делает мини-экскаватор подходящим для работ возле зданий, на небольших строительных площадках, во дворах и других местах с ограниченным пространством. Компактность полезна не только во время передвижения: задняя часть машины имеет радиус поворота всего 510 мм, поэтому при вращении поворотной платформы корпус минимально выходит за пределы занимаемой зоны.

Отдельное преимущество U10-5S2 — возможность бокового поворота рабочего оборудования. Благодаря этому оператор может сместить рабочее оборудование относительно продольной оси машины и выполнять копание в тесном пространстве либо непосредственно вдоль стены. Там, где обычному экскаватору пришлось бы многократно переставлять машину, компактная Kubota позволяет точнее выбирать положение стрелы и ковша.

Несмотря на принадлежность к классу машин массой около 1 тонны, конструкция рассчитана не только на локальные вспомогательные операции. Производитель подчёркивает высокую производительность копания и широкий рабочий диапазон, позволяющий выполнять как выемку грунта, так и его погрузку в кузов грузового автомобиля. Поэтому U10-5S2 может использоваться на объектах, где от небольшой машины требуется не просто доступ в тесную зону, а полноценная работа с грунтом.

Дополнительная гидролиния сервисного порта расширяет возможности применения навесного оборудования. Это важное отличие рабочего мини-экскаватора от машины, рассчитанной исключительно на стандартный ковш: гидравлический контур позволяет подключать совместимое навесное оборудование, которому для работы требуется подача рабочей жидкости гидросистемы.

Ключевые преимущества

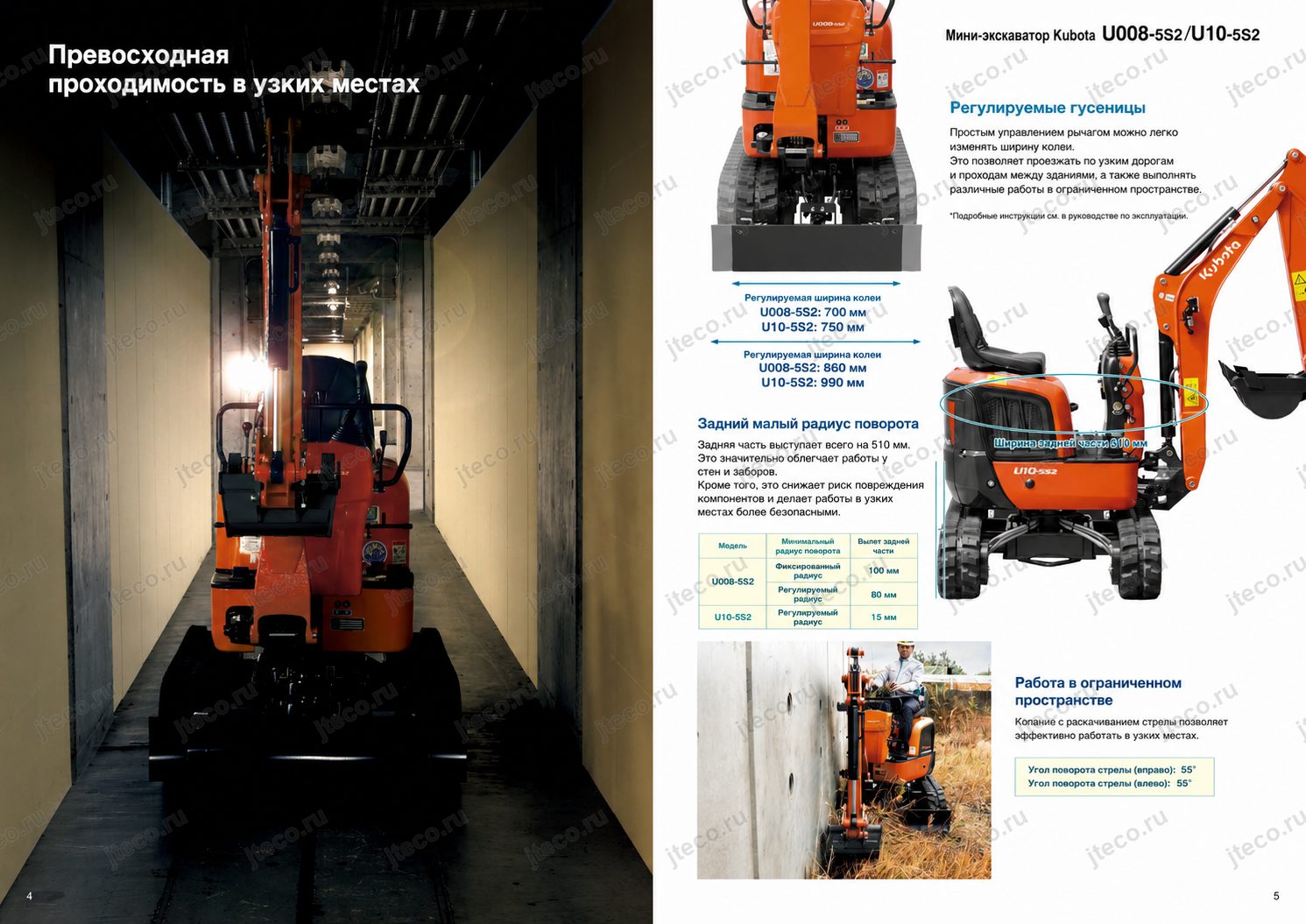

Раздвижная ходовая часть — компактность при проезде и устойчивость при работе

Одно из основных конструктивных преимуществ Kubota U10-5S2 — ходовая часть с изменяемой шириной гусеничной колеи. Изменение выполняется с помощью рычага, поэтому оператор может адаптировать машину к конкретной ситуации непосредственно на объекте.

В суженном положении экскаватор легче проходит через узкие проезды и ворота. Это особенно важно на объектах, куда невозможно свободно завести более широкую строительную технику.

После выхода в рабочую зону ходовую часть можно расширить. Увеличенная колея повышает устойчивость мини-экскаватора и создаёт более подходящие условия для выполнения земляных работ. Производитель отдельно указывает, что рабочие операции следует выполнять именно с расширенной гусеничной колеёй.

Таким образом, раздвижная ходовая часть решает сразу две задачи, которые у компактной техники часто противоречат друг другу: машина остаётся узкой при проезде, но не обязана работать в столь же узкой конфигурации.

Радиус поворота задней части всего 510 мм

Компоновка U10-5S2 рассчитана на эксплуатацию в ограниченном пространстве. Радиус поворота задней части составляет всего 510 мм. При вращении поворотной платформы задняя часть минимально выступает в сторону, поэтому оператору проще работать возле стен и других препятствий.

Это особенно полезно там, где вокруг машины нет свободной зоны, необходимой обычному экскаватору для поворота. Компактная задняя часть уменьшает риск того, что при развороте корпус машины приблизится к стене, ограждению или другому объекту.

Малый задний радиус не отменяет необходимости контроля окружающего пространства, но существенно расширяет возможности самой машины: U10-5S2 способен выполнять поворотные операции на площадках, где геометрия рабочего места становится одним из главных ограничивающих факторов.

Боковой поворот рабочего оборудования

В стеснённых условиях важно не только поместить экскаватор на площадке, но и правильно расположить ковш относительно траншеи или стены. У U10-5S2 рабочее оборудование может поворачиваться в боковом направлении.

Это позволяет вести копание в узких местах и непосредственно вдоль стен, не устанавливая всю машину строго на одной оси с зоной разработки. Оператор получает больше вариантов позиционирования и может рациональнее использовать имеющееся пространство.

Для небольшого объекта это означает меньше ненужных перестановок машины и возможность работать там, где прямолинейное расположение стрелы относительно ходовой части было бы неудобным.

Широкий рабочий диапазон при компактных размерах

Компактность Kubota U10-5S2 не означает ограничение машины исключительно мелкими земляными операциями. Производитель подчёркивает сочетание высокой производительности копания и широкого рабочего диапазона для экскаватора примерно однотонного класса.

Рабочее оборудование позволяет выполнять выемку грунта и перемещать материал в пределах рабочей зоны машины. Диапазона достаточно и для погрузочных операций, включая погрузку вынутого грунта в кузов грузового автомобиля.

Для покупателя это означает, что небольшая машина способна выполнять несколько последовательных этапов работы: разработать грунт, поднять материал и переместить его в транспорт или другое место складирования.

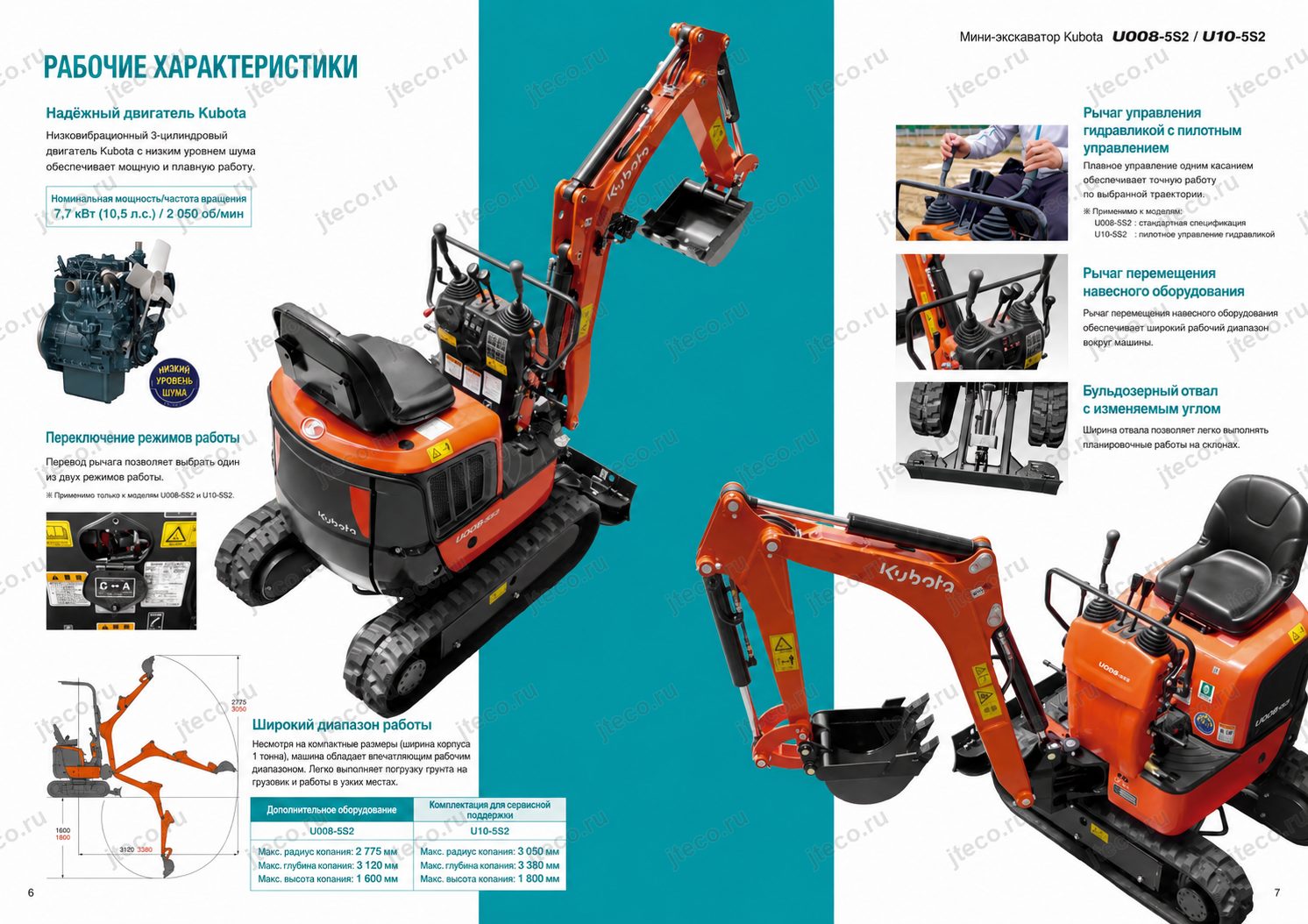

Двигатель и производительность

Собственный трёхцилиндровый двигатель Kubota

Kubota U10-5S2 оснащён трёхцилиндровым двигателем Kubota собственного производства. Производитель подчёркивает две важные особенности этого силового агрегата — высокий крутящий момент и низкий уровень вибраций.

Высокий крутящий момент особенно важен для экскаватора, поскольку двигатель работает не сам по себе, а обеспечивает энергией гидравлическую систему машины. При земляных работах нагрузка постоянно меняется: ковш входит в грунт, рабочее оборудование перемещает материал, машина одновременно может выполнять несколько гидравлических операций. Двигатель должен устойчиво работать в таком режиме, обеспечивая необходимую производительность.

Низкий уровень вибраций важен и с точки зрения эксплуатационного комфорта. На компактной машине оператор находится близко к силовому агрегату, поэтому качество работы двигателя напрямую влияет на ощущения во время длительной смены.

Kubota относится к числу производителей, которые самостоятельно разрабатывают и выпускают двигатели для собственной строительной техники. В брошюре подчёркивается, что история производства двигателей Kubota превышает 100 лет, а их совокупный мировой выпуск превысил 35 миллионов единиц.

Эти двигатели применяются не только в строительной технике, но и в сельскохозяйственных и промышленных машинах. Такой объём накопленного эксплуатационного опыта позволяет производителю совершенствовать конструкцию с учётом работы силовых агрегатов в различных условиях.

Двигатель и машина проектируются как единая система

Важная особенность подхода Kubota состоит в том, что двигатель рассматривается не как отдельный агрегат, который просто устанавливается в готовую машину. Производитель увязывает исследования, проектирование двигателя, компоновку строительной техники, производство и последующее сервисное обслуживание в единую систему.

На этапе разработки учитываются реальные режимы работы двигателя непосредственно в составе строительной машины. На этой основе определяются необходимые показатели мощности и долговечности.

При проектировании учитывается взаимодействие силового агрегата с остальными системами экскаватора. В производстве Kubota использует собственный опыт литья и изготовления высокоточных основных деталей, добиваясь компактной компоновки и высокой удельной мощности двигателя.

После ввода техники в эксплуатацию информация, получаемая при техническом обслуживании и ремонте, возвращается в процессы разработки следующих поколений продукции. Для владельца машины ценность такого подхода заключается в системной увязке двигателя с конструкцией экскаватора, а не только в паспортных характеристиках отдельного силового агрегата.

Гидравлика и рабочее оборудование

Гидравлические пилотные рычаги управления

Kubota U10-5S2 оснащается гидравлическими пилотными рычагами. Именно это отличает данную модель от U008-5S2, где применены механические органы управления.

В пилотной системе движение рычага используется для гидравлического управления основной системой экскаватора. В результате оператор получает плавное управление рабочим оборудованием, что особенно важно на компактной машине, предназначенной для точной работы возле стен и других препятствий.

Плавность управления полезна при разработке грунта, профилировании, погрузке и любых операциях, где требуется точно дозировать движение стрелы, рукояти или ковша.

На U10-5S2 также предусмотрена возможность переключения схемы управления. Переключение выполняется перемещением соответствующего рычага. Это позволяет адаптировать органы управления к используемой оператором схеме.

Дополнительная гидролиния для навесного оборудования

На машине предусмотрен сервисный гидравлический порт — дополнительная гидролиния для подключения навесного оборудования.

Её назначение состоит в подаче рабочей жидкости гидросистемы к оборудованию, которому требуется гидравлический привод. Поэтому функциональность U10-5S2 не ограничивается использованием стандартного ковша.

Наличие такого контура особенно важно для владельца, который планирует использовать мини-экскаватор в разных рабочих процессах. Машина изначально имеет гидравлическую основу для подключения совместимого рабочего оборудования, а не рассчитана исключительно на одну конфигурацию.

Заднее расположение цилиндра стрелы

Цилиндр стрелы расположен с задней стороны конструкции, что помогает защитить его во время тяжёлых рабочих операций.

При зачерпывании крупных камней или обломков бетона рабочее оборудование постоянно контактирует с материалом неправильной формы. Выступающий гидроцилиндр в такой ситуации мог бы оказаться в уязвимой зоне. На U10-5S2 компоновка уменьшает вероятность контакта цилиндра стрелы с перемещаемым материалом.

Такое расположение полезно и при загрузке материала в самосвал, когда стрела поднимается, а ковш перемещается над бортом. Производитель также специально отмечает преимущество этой конструкции при работе с установленным гидромолотом: оператор может выполнять операции, меньше опасаясь механического повреждения цилиндра стрелы.

Регулируемый по ширине отвал

Передний отвал U10-5S2 имеет штифтовую регулировку ширины. Изменение выполняется установкой или снятием фиксирующих штифтов.

Это логично дополняет конструкцию раздвижной ходовой части. Если машина должна проходить через узкий участок, ширину отвала можно привести в соответствие с компактной конфигурацией экскаватора. При переходе к рабочему положению конструкцию можно снова адаптировать к условиям эксплуатации.

Отвал используется как рабочий элемент при операциях с грунтом, а также играет важную роль при правильной установке машины на рабочей площадке.

Раздельный шланг отвала

В гидравлическом приводе отвала применён раздельный шланг. Производитель отдельно подчёркивает практическую сторону такого решения: при непредвиденном повреждении шланг легче заменить.

Для компактной строительной техники, которая часто работает рядом с грунтом, щебнем, строительным мусором и другими потенциально опасными для гидролиний материалами, ремонтопригодность отдельных элементов имеет непосредственное эксплуатационное значение.

Вместо усложнения ремонта повреждённого участка конструкция рассчитана на более удобную замену шланга.

Рабочая светодиодная фара

Kubota U10-5S2 оснащается светодиодной рабочей фарой. Светодиодный источник отличается долговечностью и энергоэффективностью и предназначен для освещения рабочей зоны.

Для компактного экскаватора рабочее освещение особенно важно: машина часто применяется рядом с сооружениями и в ограниченных пространствах, где естественного освещения может быть недостаточно.

Удобство и безопасность оператора

Переднее расположение рычагов — больше места для оператора

На U10-5S2 органы управления размещены спереди таким образом, чтобы освободить пространство вокруг сиденья и ног оператора.

Для машины примерно однотонного класса это существенная особенность. У компактной техники каждый элемент компоновки влияет на удобство посадки, поэтому вынесение рычагов вперёд позволяет рациональнее использовать доступное пространство рабочего места.

Оператор получает более свободную зону для ног и возможность занимать естественное положение на сиденье.

Сдвижное сиденье с четырьмя положениями

Сиденье регулируется в четырёх положениях. Оператор может выбрать его положение в зависимости от своего телосложения и удобной рабочей посадки.

Такая регулировка особенно полезна, если одной машиной пользуются разные операторы. Вместо необходимости подстраиваться под фиксированное рабочее место каждый может выбрать более подходящее расстояние до органов управления.

При длительных земляных работах правильная посадка имеет практическое значение: она облегчает управление рычагами и помогает сохранять естественное положение тела.

Инерционный ремень безопасности

В оснащение рабочего места входит инерционный ремень безопасности. Для исполнения ROPS производитель прямо указывает необходимость пользоваться ремнём во время работы.

Ремень является частью общей системы защиты оператора. Конструкция ROPS рассчитана на защиту именно пристёгнутого человека при опрокидывании машины, поэтому наличие защитной дуги не заменяет использование ремня безопасности.

Передняя складная защитная дуга ROPS

Kubota U10-5S2 предлагается в исполнении ROPS с передней защитной дугой.

ROPS — это конструкция защиты оператора при опрокидывании. Её задача — сохранить защитное пространство для пристёгнутого ремнём оператора в случае опрокидывания машины.

Для U10-5S2 применена складная конструкция. Это особенно уместно для компактной техники: дугу можно складывать для транспортировки и при необходимости работы в местах с ограниченной высотой.

Таким образом, конструкция сочетает защитную функцию ROPS с возможностью адаптации машины к условиям, ради которых и приобретается мини-экскаватор такого класса.

Рычаг блокировки органов управления

Для защиты от случайного включения рабочих функций предусмотрен рычаг блокировки управления.

Пока система заблокирована, снижается вероятность непреднамеренного движения рабочего оборудования из-за случайного воздействия на органы управления. Это важно при посадке, выходе с рабочего места и в других ситуациях, когда случайное движение рычага может создать опасность.

Дополнительно реализована функция нейтрального запуска двигателя. Двигатель не запускается, если рычаг блокировки управления не находится в поднятом положении. Таким образом, сама логика запуска требует безопасного положения системы управления.

Хороший контроль машины без лишней перегруженности рабочего места

Компактная компоновка, переднее расположение органов управления и гидравлические пилотные рычаги позволяют оператору работать в небольшом пространстве без необходимости мириться с грубой механикой управления.

Для U10-5S2 это особенно важно: главные задачи машины связаны с работой возле препятствий, где небольшое лишнее движение рабочего оборудования имеет большее значение, чем на открытой площадке.

Светодиодная рабочая фара помогает контролировать рабочую зону при недостаточном освещении, а минимальное выступание задней части облегчает ориентацию машины относительно окружающих объектов.

Отсек для документации и инструмента

Под сиденьем предусмотрен отдельный ящик для хранения руководства по эксплуатации и инструментов.

Решение простое, но практичное: основные принадлежности и документация могут постоянно находиться непосредственно на машине, а не храниться отдельно от неё.

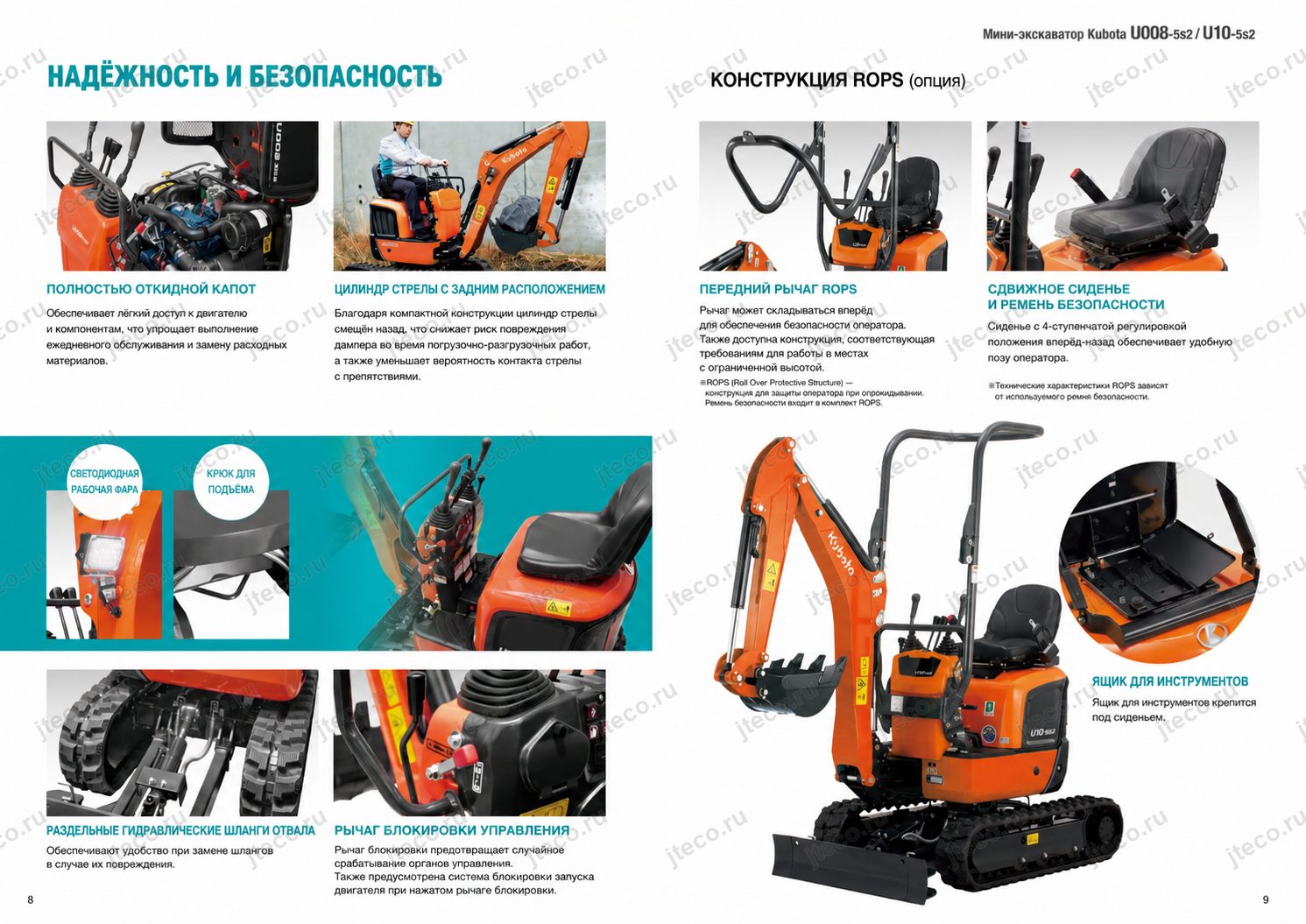

Надёжность и обслуживание

Полностью открывающийся капот

Капот Kubota U10-5S2 широко открывается назад, предоставляя доступ к двигателю, топливной системе и другим узлам.

Для ежедневного обслуживания это одно из наиболее заметных практических преимуществ. Чем проще оператору выполнить осмотр, тем меньше причин откладывать регулярную проверку машины.

Открывающийся капот облегчает как повседневный контроль технического состояния, так и замену деталей при обслуживании.

На компактном экскаваторе хорошая сервисная доступность особенно важна: плотная компоновка позволяет уменьшить размеры машины, однако она не должна превращать обычное обслуживание в сложную процедуру. Kubota решает эту задачу большим открывающимся сервисным доступом.

Защищённое расположение цилиндра стрелы

Заднее расположение цилиндра стрелы одновременно относится и к рабочим преимуществам, и к надёжности конструкции. Гидроцилиндр меньше подвержен прямому контакту с крупными камнями, обломками бетона и другими материалами, с которыми работает ковш.

Это особенно актуально при использовании гидромолота, когда рабочее оборудование эксплуатируется в условиях интенсивных ударных нагрузок и большого количества обломков.

Ремонтопригодная гидролиния отвала

Раздельный шланг гидропривода отвала сделан с учётом возможного повреждения при эксплуатации. Если шланг всё же будет повреждён, конструкция облегчает его замену.

Для коммерческой техники это означает более удобный сервис отдельного элемента без необходимости усложнять ремонт смежных участков гидросистемы.

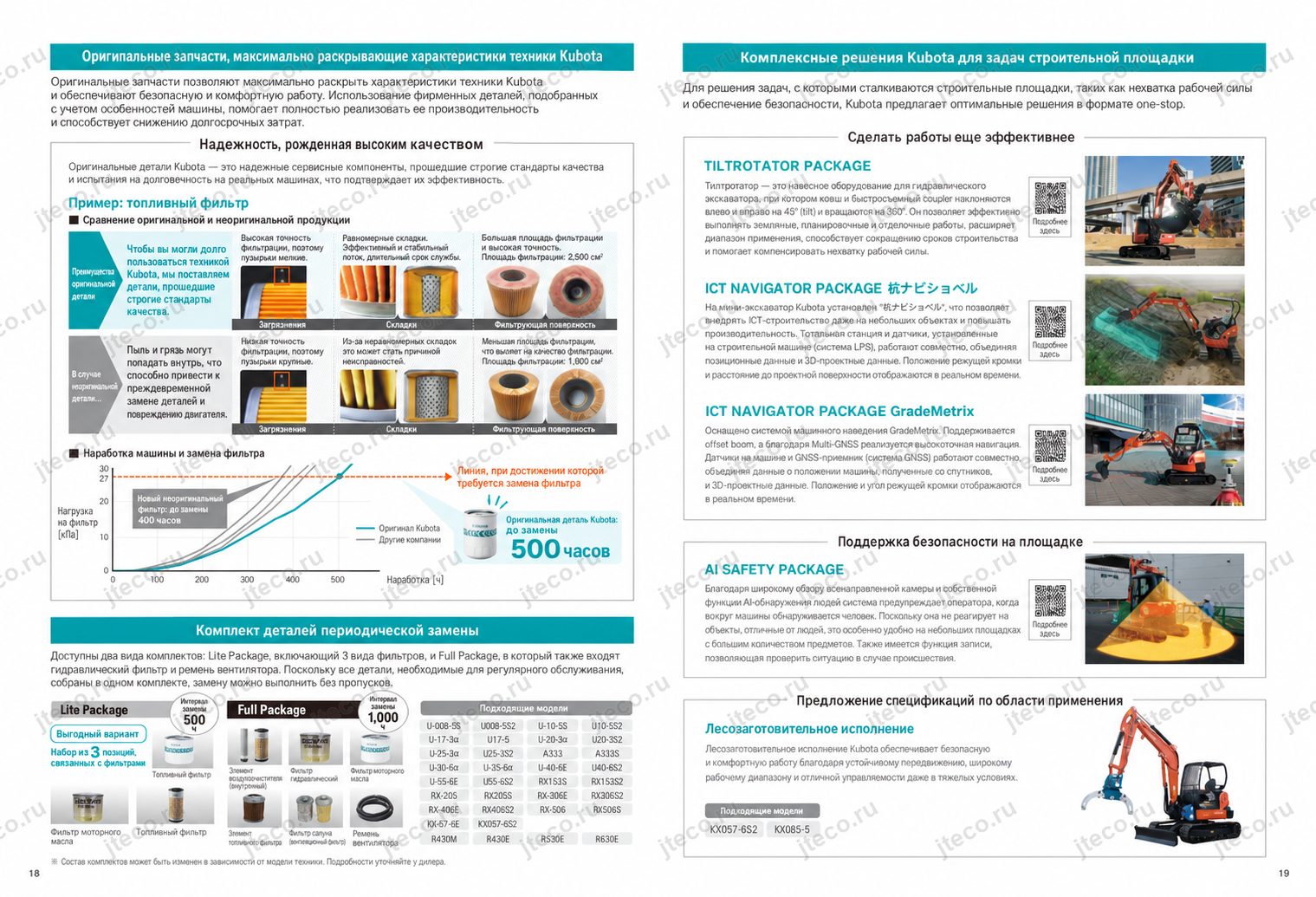

Оригинальные фильтры и ресурс обслуживания

Производитель отдельно обращает внимание на применение оригинальных запасных частей Kubota. В приведённом в брошюре сравнительном испытании оригинальный топливный фильтр имеет площадь фильтрации 2 500 см², тогда как у сравниваемого неоригинального фильтра она составляла 1 900 см².

В условиях ускоренного испытания с высококонцентрированной испытательной жидкостью неоригинальный фильтр достигал уровня сопротивления, при котором требовалась замена, примерно к 400 часам моделируемой работы. Оригинальный фильтр Kubota был рассчитан примерно на 500 часов до достижения соответствующего уровня.

Производитель связывает применение оригинальных фильтрующих элементов не только с интервалом обслуживания, но и с качеством фильтрации. Попадание пыли и загрязнений в топливную систему способно ускорить износ компонентов и стать причиной повреждения двигателя.

Для планового обслуживания Kubota также предлагает комплекты периодической замены деталей. Lite Package включает фильтр моторного масла, топливный фильтр и наружный элемент воздушного фильтра. Состав расширенного Full Package дополнительно охватывает элементы гидравлической системы, внутренний элемент воздушного фильтра и ремень вентилятора. При этом конкретный состав комплекта зависит от модели, поэтому его необходимо уточнять для U10-5S2 отдельно.

Производство и разработка Kubota в Японии

Kubota подчёркивает полный цикл разработки и производства строительной техники внутри Японии — от исследований и проектирования до выпуска готовых машин.

Разработкой продукции и передовых технологий занимается Глобальный технологический исследовательский центр Kubota — KGIT. В единой структуре объединены подразделения продуктовых технологий, исследований материалов, анализа, контроля качества, закупок и управления разработками. Проектирование, испытания и проверка выполняются в рамках одной системы.

Важную роль в производстве компактной строительной техники играет завод Kubota в Хиракате. Производитель называет его своим головным предприятием по выпуску строительных машин. Здесь сочетаются современное производственное оборудование и опыт квалифицированных специалистов.

История компактной строительной техники Kubota насчитывает десятилетия. Первый малогабаритный гидравлический экскаватор полного поворота Kubota KH-1 появился в 1974 году, а сверхкомпактные машины класса менее 1 т вошли в линейку в 1980 году. Серия U с малым задним радиусом поворота и повышенным удобством эксплуатации появилась в 1995 году.

По данным Off-Highway Research, Kubota вышла на первое место в мире по количеству проданных мини-экскаваторов массой менее 6 т в 2002 году и сохраняла лидерство 24 года подряд — вплоть до 2025 года. Для владельца U10-5S2 это важный контекст: модель относится к направлению компактных экскаваторов, которое является одним из ключевых для производителя на протяжении многих лет.

Габариты и манёвренность

Компактность — не дополнительное качество, а основа конструкции

В Kubota U10-5S2 компактность реализована сразу несколькими техническими решениями, каждое из которых отвечает за отдельную задачу.

Раздвижная ходовая часть помогает пройти туда, где обычная фиксированная колея становится препятствием. Малый радиус поворота задней части позволяет разворачивать платформу при минимальном свободном пространстве сзади и сбоку. Боковой поворот рабочего оборудования позволяет приблизить линию копания к стене или другому препятствию. Регулируемый по ширине отвал помогает адаптировать переднюю часть машины к выбранной конфигурации.

В результате компактность U10-5S2 проявляется не только в физических размерах экскаватора. Машина способна менять свою геометрию и положение рабочего оборудования в зависимости от участка.

510 мм радиуса задней части

Радиус поворота задней части в 510 мм имеет особое значение именно при работе в тесных зонах.

При повороте платформы оператору не требуется настолько большой свободный сектор позади машины, как у техники с сильно выступающим противовесом. Это помогает работать непосредственно возле стен и рациональнее использовать небольшую площадку.

На практике малый задний радиус особенно полезен тогда, когда экскаватор стоит между несколькими ограничениями одновременно: стеной, ограждением, краем траншеи или другим объектом. В таких условиях значение имеет не только ширина ходовой части, но и траектория всех частей корпуса при повороте.

Сужение для прохода, расширение для работы

Раздвижная ходовая часть позволяет разделить транспортную и рабочую конфигурации машины.

Для прохождения узкого места гусеничная колея сужается. После того как экскаватор оказался на площадке, колея расширяется для увеличения устойчивости. Производитель прямо рекомендует выполнять рабочие операции именно в расширенном положении.

Это даёт U10-5S2 важное преимущество перед машиной с постоянно узкой ходовой частью: компактность при доступе на объект не требует постоянно жертвовать рабочей устойчивостью.

Складная ROPS для ограничений по высоте

Манёвренность U10-5S2 касается не только ширины и радиуса поворота. Передняя защитная дуга ROPS выполнена складной, что упрощает транспортировку и позволяет адаптировать машину к местам с ограничением по высоте.

В сочетании с раздвижной ходовой частью это делает конструкцию приспособленной к объектам, где сразу несколько размеров прохода могут быть ограничены.

Для кого подходит Kubota U10-5S2

Kubota U10-5S2 стоит рассматривать в первую очередь тем, кому нужен настоящий гидравлический экскаватор для небольших площадок, а не просто максимально маленькая машина.

Модель особенно интересна, если на объекте регулярно возникают узкие проезды. Возможность сузить гусеничную колею позволяет доставить экскаватор непосредственно к месту работы, а затем расширить ходовую часть и выполнять операции в более устойчивой конфигурации.

U10-5S2 подходит для работ возле стен и существующих сооружений. Радиус задней части 510 мм уменьшает требуемое пространство для поворота, а боковое смещение рабочего оборудования позволяет вести разработку грунта непосредственно вдоль препятствий.

Модель будет полезна и тем, кому требуется универсальность рабочего оборудования. Наличие дополнительной гидролинии даёт возможность использовать совместимое гидравлическое навесное оборудование, а защищённое заднее расположение цилиндра стрелы рассчитано в том числе на работу с гидромолотом.

Для операторов важны гидравлические пилотные рычаги. Они обеспечивают плавное управление, что особенно ценно именно на стеснённом объекте, где от движения ковша до стены или другого препятствия может оставаться небольшое расстояние.

Если экскаватор эксплуатируется несколькими людьми, четырёхпозиционная регулировка сиденья позволяет настроить рабочее положение под конкретного оператора. Переднее расположение рычагов освобождает пространство вокруг ног, а ROPS, инерционный ремень и блокировка управления формируют предусмотренный производителем комплекс базовой безопасности рабочего места.

U10-5S2 представляет интерес и с точки зрения обслуживания. Полностью открывающийся назад капот облегчает доступ к двигателю и топливной системе, а раздельный шланг отвала упрощает замену этого элемента при повреждении.

Таким образом, эта модель особенно логична в ситуациях, где одновременно важны четыре качества: доступ в ограниченное пространство, полноценные возможности копания, точное управление и возможность использовать машину не только со стандартным ковшом.
