Экскаватор CAT 304SR

Назначение и сферы применения

Caterpillar 304 SR рассчитан прежде всего на работы, где пространство вокруг машины ограничено, но требуется полноценная функциональность гидравлического экскаватора. Компактная поворотная часть и малый радиус движения переднего рабочего оборудования позволяют использовать машину рядом со стенами, заборами, существующими сооружениями и другими препятствиями.

Особенно важна в таких условиях офсетная стрела. Она позволяет смещать рабочее оборудование влево или вправо и копать за пределами ширины машины без необходимости постоянно переставлять корпус. Там, где обычному экскаватору пришлось бы дополнительно маневрировать, 304 SR способен изменить положение рабочего оборудования и продолжить работу практически с той же позиции.

Это делает машину удобной для разработки траншей вдоль зданий и ограждений, земляных работ на ограниченных строительных площадках, благоустройства, планировки территории, работ возле существующей инфраструктуры и других задач, где свободное пространство необходимо использовать максимально рационально.

Возможность перевести движения рабочих органов в медленный режим дополнительно расширяет сферу применения Caterpillar 304 SR. Такой режим полезен на объектах, где рядом находятся пешеходы или персонал, а также при выполнении точных операций в непосредственной близости от препятствий. Машина становится более предсказуемой в управлении, а оператор получает дополнительный контроль над движением стрелы, рукояти, ковша и поворотной платформы.

Отдельное преимущество именно 304 SR — механизм расширения гусеничной колеи. Он позволяет адаптировать ходовую часть к условиям конкретной площадки, сочетая компактность при необходимости работы в ограниченном пространстве с возможностью изменения ширины опорного контура машины.

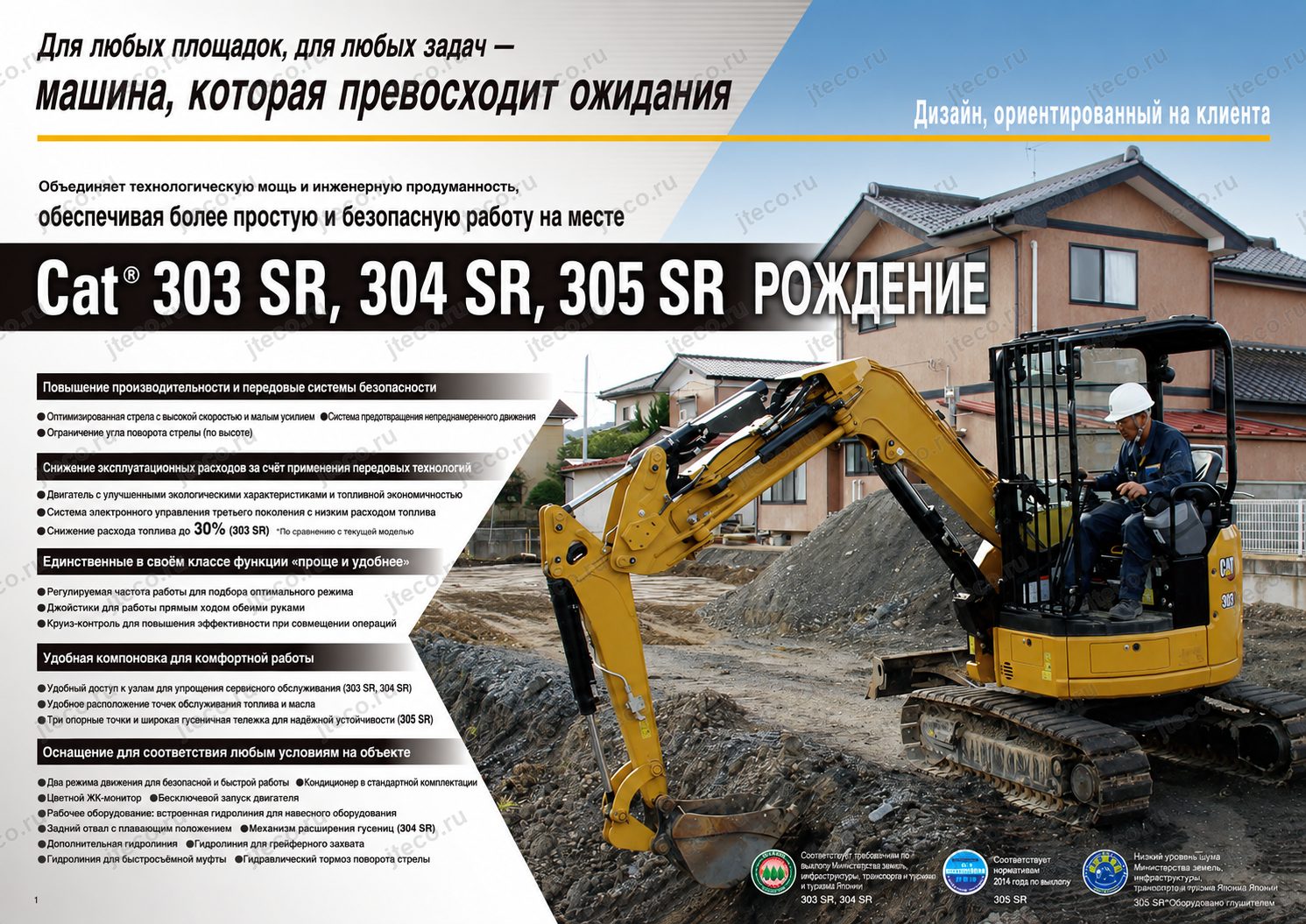

Ключевые преимущества Caterpillar 304 SR

Сверхмалый радиус поворота

Конструкция Caterpillar 304 SR ориентирована на эксплуатацию в условиях, где свободного места вокруг экскаватора немного. Малый радиус поворота задней части машины уменьшает пространство, необходимое для вращения верхней платформы, а компактная кинематика переднего рабочего оборудования помогает выполнять рабочий цикл рядом с препятствиями.

Практическая польза очевидна: оператор может работать ближе к стене, ограждению или другому объекту, меньше переставлять машину и эффективнее использовать ограниченный участок.

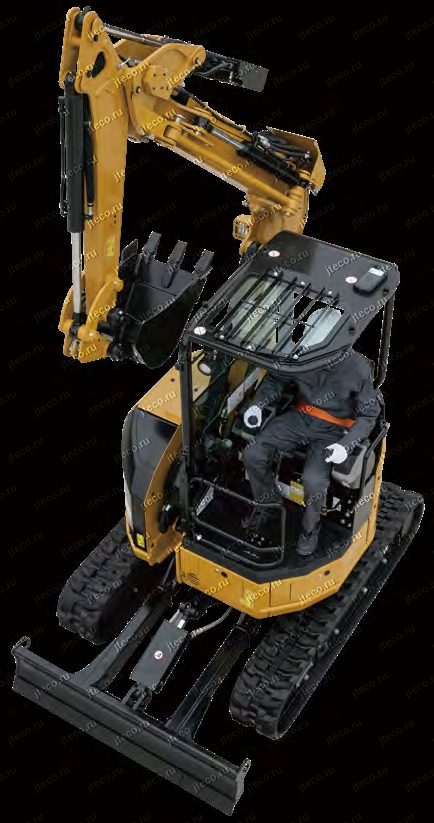

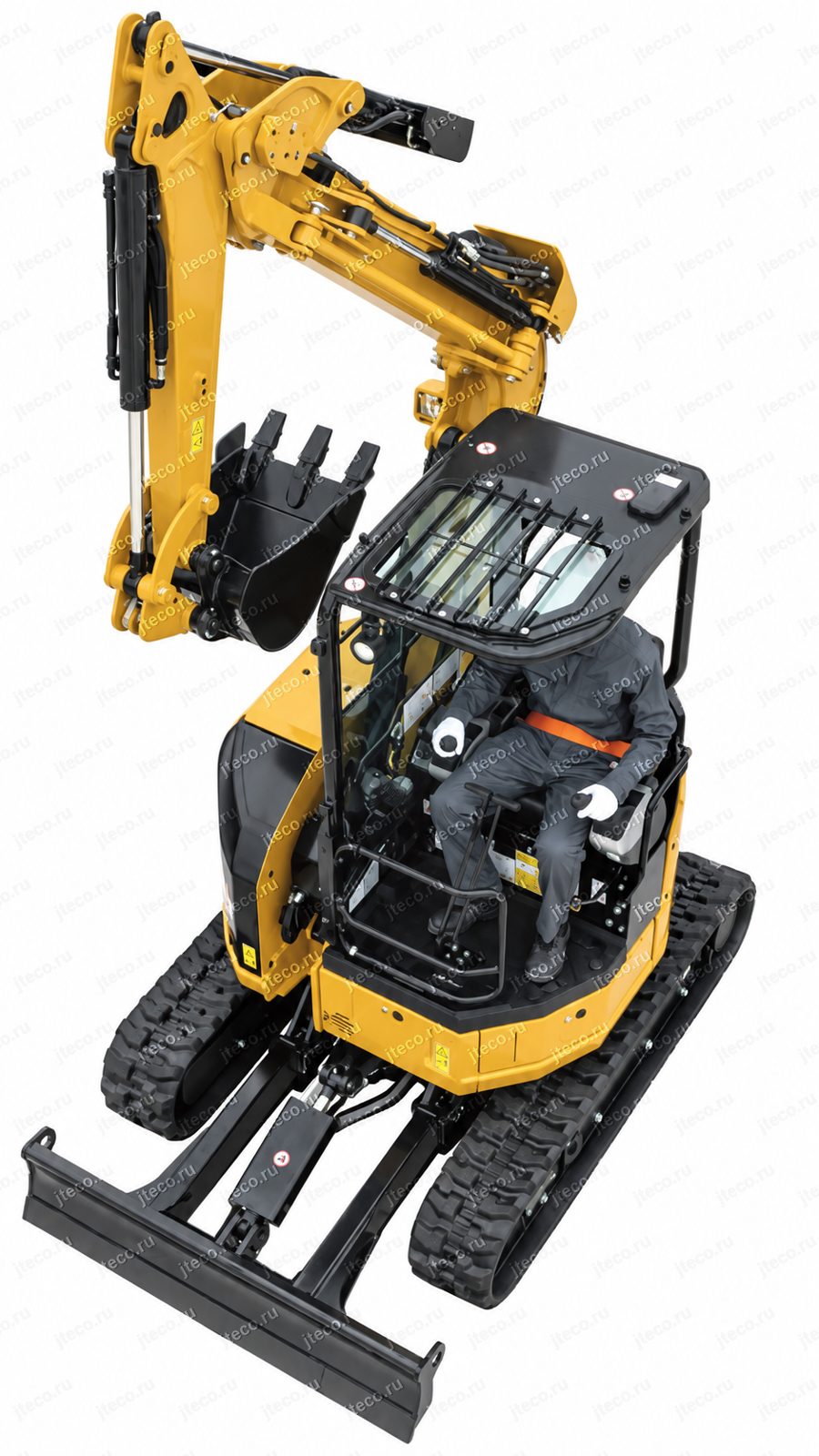

Офсетная стрела

Офсетная, или смещаемая, стрела позволяет выносить рабочее оборудование вправо и влево относительно продольной оси экскаватора. Это даёт возможность копать за пределами ширины ходовой части, не разворачивая машину и не меняя её положения после каждого прохода.

Для работы вдоль стен, фундаментов, бордюров и других протяжённых объектов такая схема особенно удобна. Машина может двигаться по доступной траектории, а положение ковша корректируется смещением стрелы.

Конструкция офсетного механизма продумана и с точки зрения защиты компонентов. Цилиндр смещения расположен сверху, а соединительная тяга — снизу. Такое решение снижает вероятность повреждения цилиндра, если нижняя часть стрелы соприкоснётся с препятствием.

Переднее и заднее соединения механизма выполнены с применением кованых деталей. Это повышает прочность узлов, на которые приходятся нагрузки при постоянном смещении и работе переднего оборудования.

Управление офсетной стрелой с джойстика

Для изменения положения стрелы оператору не требуется отвлекаться на отдельные сложные органы управления. Управление смещением предусмотрено с помощью бокового переключателя на джойстике.

При частых работах вдоль препятствий это особенно удобно: корректировать положение оборудования можно непосредственно во время рабочего цикла, сохраняя привычное положение рук.

Изменяемая ширина гусеничной колеи

Caterpillar 304 SR оснащается механизмом расширения гусеничной колеи. Для компактного экскаватора это важная функциональная особенность: геометрию ходовой части можно адаптировать к условиям площадки.

Когда основным требованием становится компактность, машина сохраняет способность работать в ограниченном пространстве. Когда условия позволяют увеличить опорную ширину, механизм расширения колеи даёт возможность изменить конфигурацию ходовой части.

Двигатель и производительность

На Caterpillar 304 SR устанавливается двигатель Cat C1.1T номинальной мощностью 17,6 кВт. Этот силовой агрегат разработан с учётом требований к экологическим характеристикам, топливной экономичности и уровню шума.

Двигатель соответствует японским требованиям третьего поколения по выбросам выхлопных газов. Для техники, предназначенной для постоянной эксплуатации на строительных и коммунальных объектах, это означает сочетание необходимой производительности с современным подходом к снижению воздействия двигателя на окружающую среду.

Одной из ключевых особенностей 304 SR является то, что двигатель работает в комплексе с электронной гидравлической системой нового поколения. Производительность машины определяется не только мощностью силового агрегата, но и тем, насколько точно система распределяет эту мощность между гидравлическими функциями.

Электронное управление насосом и распределительным клапаном позволяет согласовывать гидравлическую нагрузку с возможностями двигателя. Благодаря этому энергия используется рациональнее, а избыточная нагрузка на силовой агрегат уменьшается.

Для оператора это проявляется не в цифрах самой по себе мощности, а в более согласованной работе машины. Двигатель и гидравлика действуют как единая система, а параметры рабочего оборудования могут дополнительно корректироваться под конкретную задачу.

Экономичность без упрощения конструкции

В Caterpillar 304 SR снижение расхода топлива достигается не за счёт ограничения функциональности машины, а благодаря электронному управлению гидравлической системой и оптимизации нагрузки двигателя.

Все действия оператора с джойстиками преобразуются в электрические сигналы. Далее система управляет положением золотников распределительного клапана и производительностью гидравлического насоса в зависимости от команды оператора.

Это позволяет точнее подавать необходимый поток гидравлической жидкости к конкретному исполнительному механизму и одновременно контролировать нагрузку на двигатель.

В исходном каталоге отдельно приводится показатель снижения расхода топлива до 30% для модели 303 SR относительно предыдущей машины производителя. Для Caterpillar 304 SR такое числовое значение в предоставленных данных не заявлено, поэтому корректно говорить именно о применении на 304 SR общей технологии нового поколения, разработанной для уменьшения расхода топлива.

Гидравлика и рабочее оборудование

Электронно управляемая гидравлическая система — одна из наиболее значимых особенностей Caterpillar 304 SR. Она меняет сам принцип взаимодействия оператора с машиной: команды джойстиков передаются в систему управления электрически, после чего электроника регулирует работу распределительного клапана и насоса.

Это даёт Caterpillar 304 SR возможность не только точно выполнять команды оператора, но и изменять характер реакции рабочего оборудования в зависимости от условий эксплуатации.

Трёхступенчатая настройка скорости рабочих органов

Скорость рабочего оборудования можно изменять непосредственно через монитор оператора. Предусмотрено три уровня настройки.

Регулируется скорость перемещения:

• стрелы
• рукояти
• ковша

поворотного механизма.

Поэтому одну и ту же машину можно настроить совершенно по-разному в зависимости от выполняемой операции. Если требуется аккуратная работа рядом с конструкциями или точное позиционирование груза, оператор может выбрать более медленную реакцию рабочих органов. Когда главным становится темп выполнения стандартных земляных операций, параметры можно изменить в сторону большей скорости.

Настройка не требует механического вмешательства в гидравлическую систему — необходимые параметры задаются электронно.

Трёхступенчатая настройка чувствительности джойстиков

Отдельно регулируется чувствительность органов управления. Под чувствительностью понимается время реакции машины между перемещением джойстика и началом движения соответствующего рабочего механизма.

Доступно три уровня настройки.

Это важно, поскольку высокая скорость самого гидроцилиндра и резкая реакция на движение джойстика — не одно и то же. Caterpillar 304 SR позволяет настраивать эти параметры раздельно, поэтому оператор получает больше возможностей подобрать характер управления под собственные привычки и конкретную работу.

Индивидуальная настройка отдельных функций

Параметры можно изменять не только для рабочего оборудования в целом. Система позволяет индивидуально настраивать работу стрелы, рукояти, ковша и поворотного механизма.

Например, на объекте может потребоваться медленное и точное движение стрелы при сохранении более привычной скорости ковша. Электронная система Caterpillar 304 SR позволяет адаптировать управление именно под такую задачу.

Такая гибкость особенно полезна при постоянной смене характера работ: сегодня машина занимается интенсивным копанием, затем переходит к аккуратной работе рядом с существующей конструкцией, а после этого используется с другим навесным оборудованием.

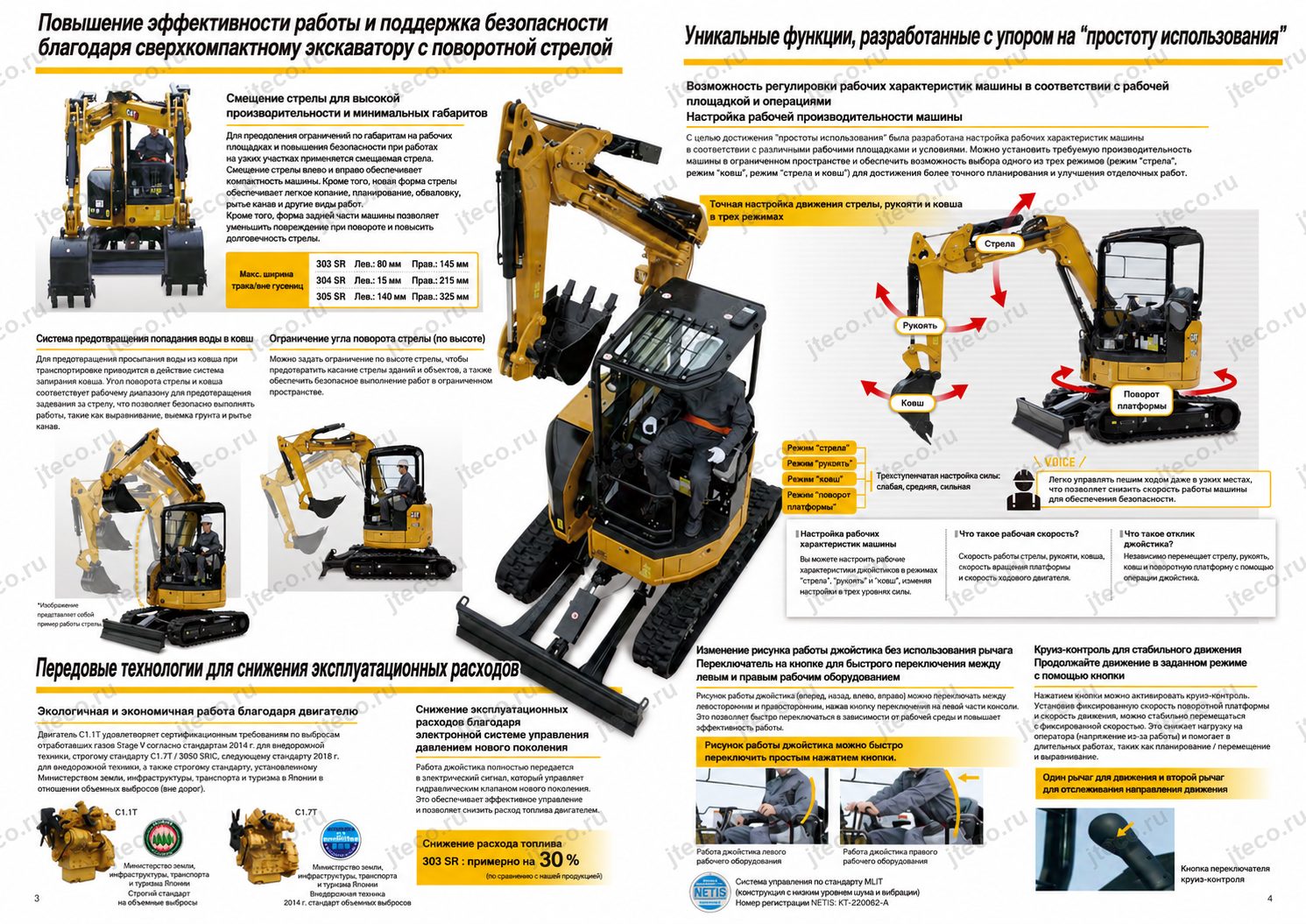

Офсетная стрела: больше возможностей без перестановки машины

Для Caterpillar 304 SR офсетная стрела является одним из основных инструментов повышения производительности на ограниченном участке.

Обычная схема требует устанавливать экскаватор так, чтобы рабочее оборудование имело доступ к нужной зоне. Если препятствие не позволяет повернуть корпус или расположить машину по центру траншеи, приходится снова перемещать ходовую часть.

В Caterpillar 304 SR положение переднего оборудования можно смещать относительно корпуса. Ковш способен работать слева или справа от машины, что позволяет приблизиться к стене или выполнить траншею, находящуюся сбоку от траектории движения экскаватора.

Чем меньше ненужных перестановок, тем больше рабочего времени приходится непосредственно на копание и планировку. Одновременно сокращается число манёвров в тесной рабочей зоне.

Система предотвращения столкновения рабочего оборудования с кабиной

При работе компактного экскаватора стрела и рукоять могут перемещаться в непосредственной близости от рабочего места оператора. Caterpillar 304 SR оснащён системой, которая помогает предотвратить контакт ковша с кабиной.

Когда при подъёме стрелы ковш приближается к зоне потенциального столкновения, система автоматически вмешивается в движение рабочего оборудования. Электроника управляет рукоятью таким образом, чтобы отвести оборудование от кабины.

Важное преимущество заключается в том, что оператору не требуется полностью останавливать рабочий процесс при каждом приближении к защитной зоне. Система автоматически корректирует траекторию, помогая одновременно сохранить безопасность и производительность.

На мониторе можно выбирать режимы, учитывающие конфигурацию рабочего оборудования. В материалах производителя упоминаются варианты настройки для ковша, плоского зуба и гидравлического молота.

При операции втягивания рукояти предусмотрена остановка рабочего оборудования в соответствии с алгоритмом системы защиты.

Ограничение угла и высоты подъёма стрелы

Работа мини-экскаватора нередко ведётся не только между препятствиями, но и под ними. Над машиной могут находиться конструкции, перекрытия или другие объекты, ограничивающие допустимую высоту подъёма стрелы.

В Caterpillar 304 SR оператор может заранее задать максимальный угол либо предельную высоту перемещения стрелы.

После достижения установленной границы стрела автоматически останавливается, даже если оператор продолжает перемещать орган управления.

Точку остановки можно задать через монитор.

Функция особенно полезна на объектах с постоянным ограничением высоты. Вместо того чтобы каждый рабочий цикл визуально контролировать предельное положение стрелы, оператор один раз устанавливает допустимый уровень и получает дополнительную электронную защиту.

Это уменьшает вероятность случайного контакта рабочего оборудования с объектом над машиной и одновременно позволяет работать увереннее и ритмичнее.

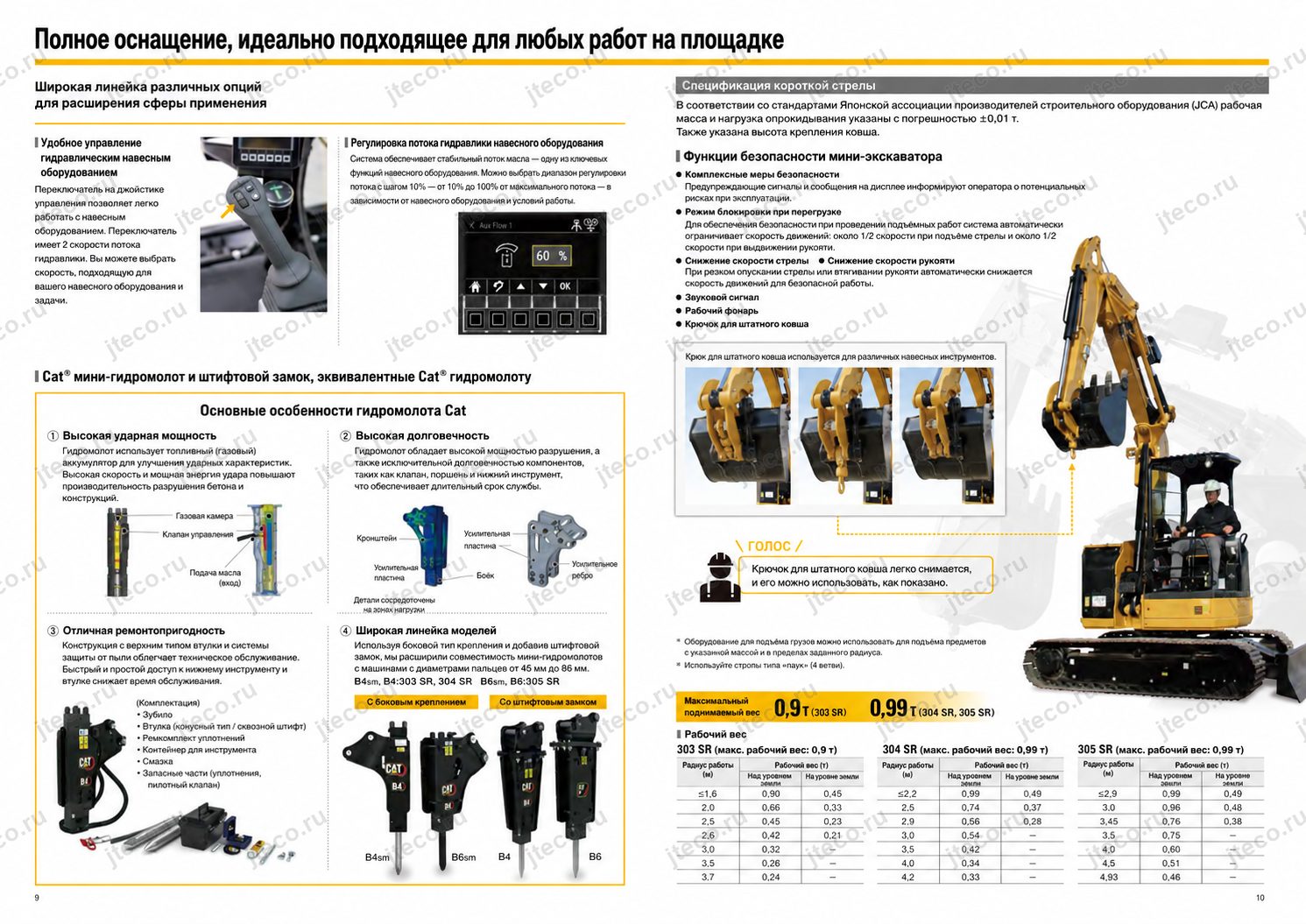

Работа с навесным оборудованием

Caterpillar 304 SR рассчитан не только на использование стандартного ковша. В каталоге предусмотрены гидравлическое управление навесным оборудованием и унифицированные трубопроводы.

Управление навесным оборудованием выполняется с помощью бокового переключателя на органе управления. Благодаря этому дополнительные гидравлические функции интегрированы непосредственно в рабочее место оператора.

Среди оборудования, упомянутого производителем, — гидравлический молот Cat.

При работе с соответствующим оборудованием электронная система позволяет учитывать выбранный режим, а настройка параметров гидравлики помогает адаптировать реакцию машины к выполняемой операции.

Также Caterpillar 304 SR имеет подготовку для ковшевого крана. Это расширяет потенциальный диапазон задач машины при наличии соответствующего оснащения и соблюдении предусмотренных условий эксплуатации.

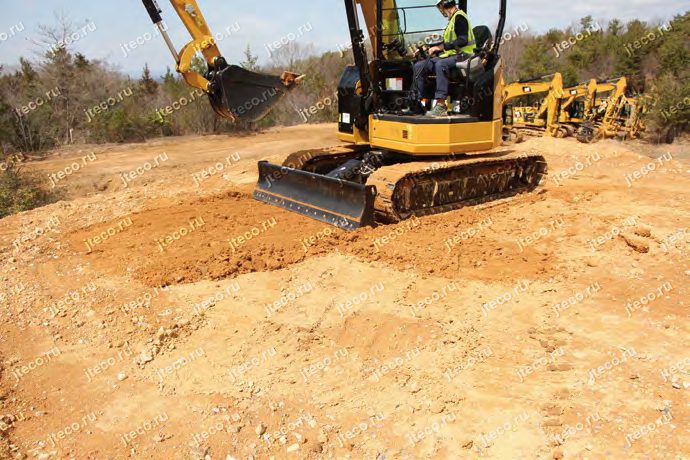

Отвал и плавающий режим

Caterpillar 304 SR оборудован отвалом, для которого предусмотрена функция плавающего режима.

Такой режим дополняет землеройные возможности машины и особенно полезен при планировочных операциях. При этом управление ходом машины можно объединить с режимом Stick Steer и круиз-контролем, освобождая правую руку оператора для работы отвалом и другими функциями.

Именно взаимодействие отдельных систем является сильной стороной 304 SR: электронное управление не ограничивается одной функцией, а позволяет удобнее сочетать перемещение машины и управление рабочим оборудованием.

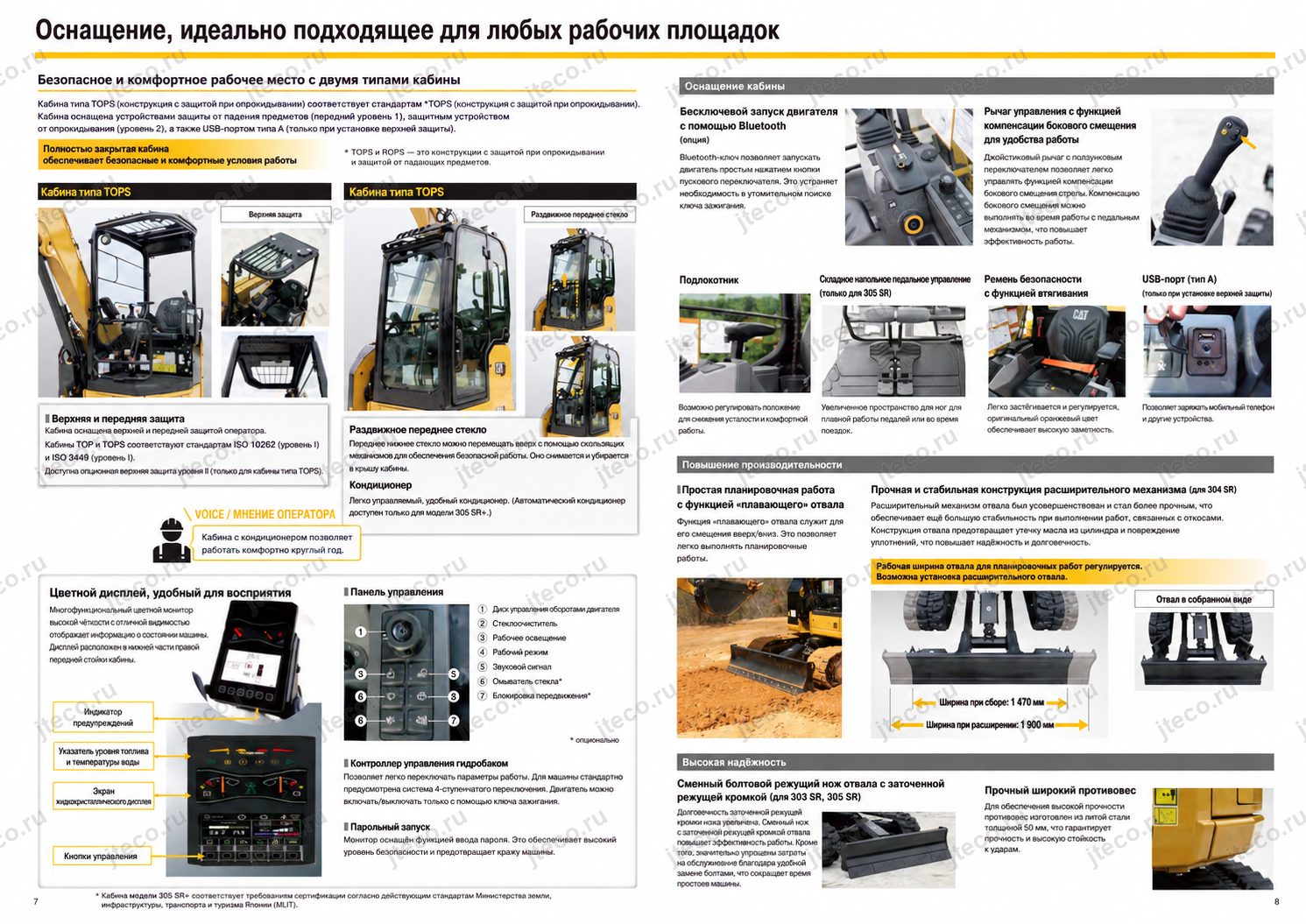

Удобство и безопасность оператора

Caterpillar 304 SR создавался с расчётом на длительную работу оператора в течение смены. Производитель предлагает два типа рабочего места, ориентированных на безопасность и комфорт. В оснащении также предусмотрена кабина с кондиционером.

Комфорт здесь связан не только с климатом внутри кабины. Значительную роль играет организация управления: цветной жидкокристаллический монитор, запуск двигателя кнопкой, управление офсетной стрелой и навесным оборудованием с джойстика, электронные настройки рабочих органов и режим Stick Steer позволяют сократить число лишних движений.

Цветной ЖК-монитор

Монитор является полноценной частью системы управления Caterpillar 304 SR.

Через него оператор может задавать рабочие параметры машины, включая:

• скорость движения рабочего оборудования
• чувствительность джойстиков
• индивидуальные настройки отдельных рабочих органов
• параметры системы предотвращения столкновения

ограничение угла или высоты подъёма стрелы.

В результате настройки, которые непосредственно влияют на поведение машины, доступны с рабочего места оператора.

Запуск двигателя кнопкой

Для Caterpillar 304 SR предусмотрен запуск двигателя нажатием кнопки. Это соответствует общей концепции современного рабочего места оператора, где основные функции объединены в простой и понятный интерфейс.

Stick Steer — управление движением одним джойстиком

Одна из наиболее интересных функций Caterpillar 304 SR — режим Stick Steer.

После нажатия кнопки левый джойстик рабочего оборудования начинает выполнять функции управления ходом машины. С его помощью можно задавать движение вперёд и назад, а также поворачивать вправо и влево.

Оператору не требуется постоянно наклоняться вперёд к традиционным рычагам хода. Во время перемещения он может сохранять более естественное положение, опираясь спиной на спинку кресла.

Практический эффект особенно заметен при частых переездах внутри строительной площадки и при планировочных операциях с использованием отвала. Меньше лишних движений корпуса означает меньшую физическую нагрузку на оператора в течение рабочего дня.

При этом традиционные органы управления ходом сохранены. Оператор может использовать обычные рычаги либо перейти на Stick Steer — в зависимости от конкретной ситуации и личных предпочтений.

Технология Stick Steer зарегистрирована в японской системе информации о новых строительных технологиях NETIS для малых и мини-гидравлических экскаваторов под номером KT-220062-A.

Круиз-контроль движения

Режим Stick Steer дополняется функцией круиз-контроля.

При движении с управлением левым джойстиком оператор может нажать кнопку на его передней части и сохранить текущее состояние движения. После этого экскаватор продолжает перемещаться без необходимости постоянно удерживать джойстик в том же положении.

Это особенно удобно при операциях, где одновременно с движением требуется использовать отвал или рабочее оборудование. Левая рука освобождается от постоянного удержания команды движения, а оператор может сосредоточиться на выполняемой операции.

Круиз-контроль в данном случае — не просто функция комфорта. Он помогает эффективнее выполнять работы, при которых перемещение машины является частью рабочего процесса.

Настройка для работы рядом с людьми и препятствиями

На объектах с интенсивным движением персонала максимальная скорость рабочих органов требуется далеко не всегда. Caterpillar 304 SR позволяет перевести движение каждого рабочего органа в медленный режим.

Это делает реакции машины более плавными и облегчает точное дозирование движения.

Такая настройка особенно полезна там, где рядом проходят пешеходы, работают другие специалисты или пространство вокруг машины сильно ограничено.

Функция не заменяет соблюдения правил безопасности, но даёт оператору дополнительный инструмент для более контролируемой работы.

Кабина, посадка и доступ к основным узлам

Для Caterpillar 304 SR предусмотрена кабина с кондиционером, позволяющая создать более комфортные условия при длительной эксплуатации машины.

Отдельно производитель предусмотрел откидную конструкцию кабины или сиденья, открывающую доступ внутрь машины.

Для компактной техники это особенно полезное решение. Плотная компоновка позволяет уменьшить размеры экскаватора, но нередко усложняет доступ к внутренним компонентам. Откидная конструкция помогает совместить компактность корпуса с возможностью обслуживания расположенных внутри узлов.

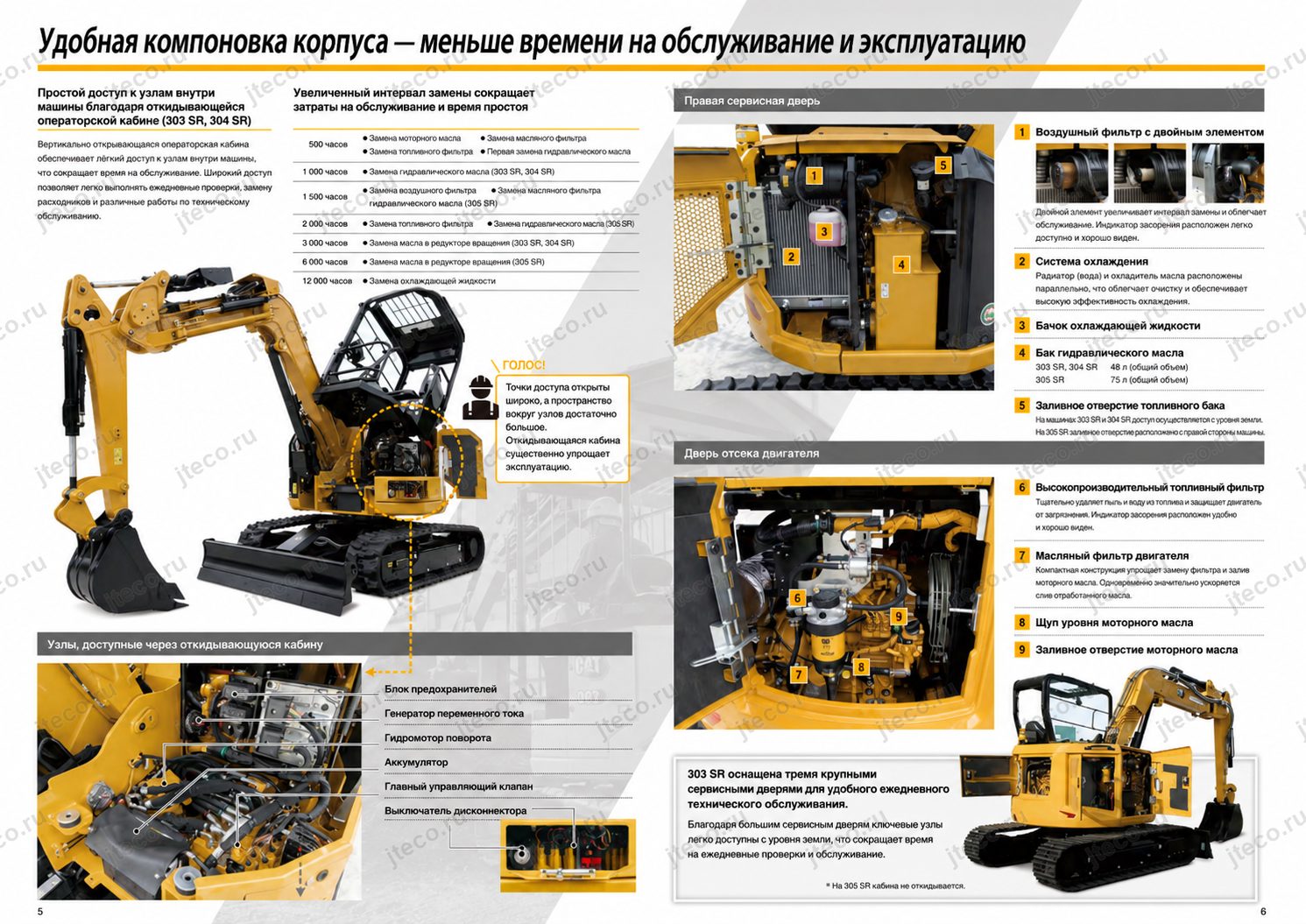

Надёжность и обслуживание

При разработке Caterpillar 304 SR внимание уделено не только производительности, но и защите элементов, постоянно работающих в непосредственной близости от грунта и препятствий.

Хороший пример — конструкция офсетной стрелы. Цилиндр механизма смещения расположен сверху, тогда как соединительная тяга находится снизу. При случайном контакте нижней части стрелы с препятствием такая компоновка уменьшает риск повреждения гидроцилиндра.

Передние и задние соединения механизма выполнены с использованием кованых элементов, рассчитанных на работу под нагрузкой.

Важную роль играет и электронная система. Управление насосом и распределительным клапаном позволяет оптимизировать нагрузку на двигатель, а возможность настройки характеристик рабочего оборудования помогает не заставлять машину постоянно работать с одинаково резкими и быстрыми реакциями там, где этого не требуется.

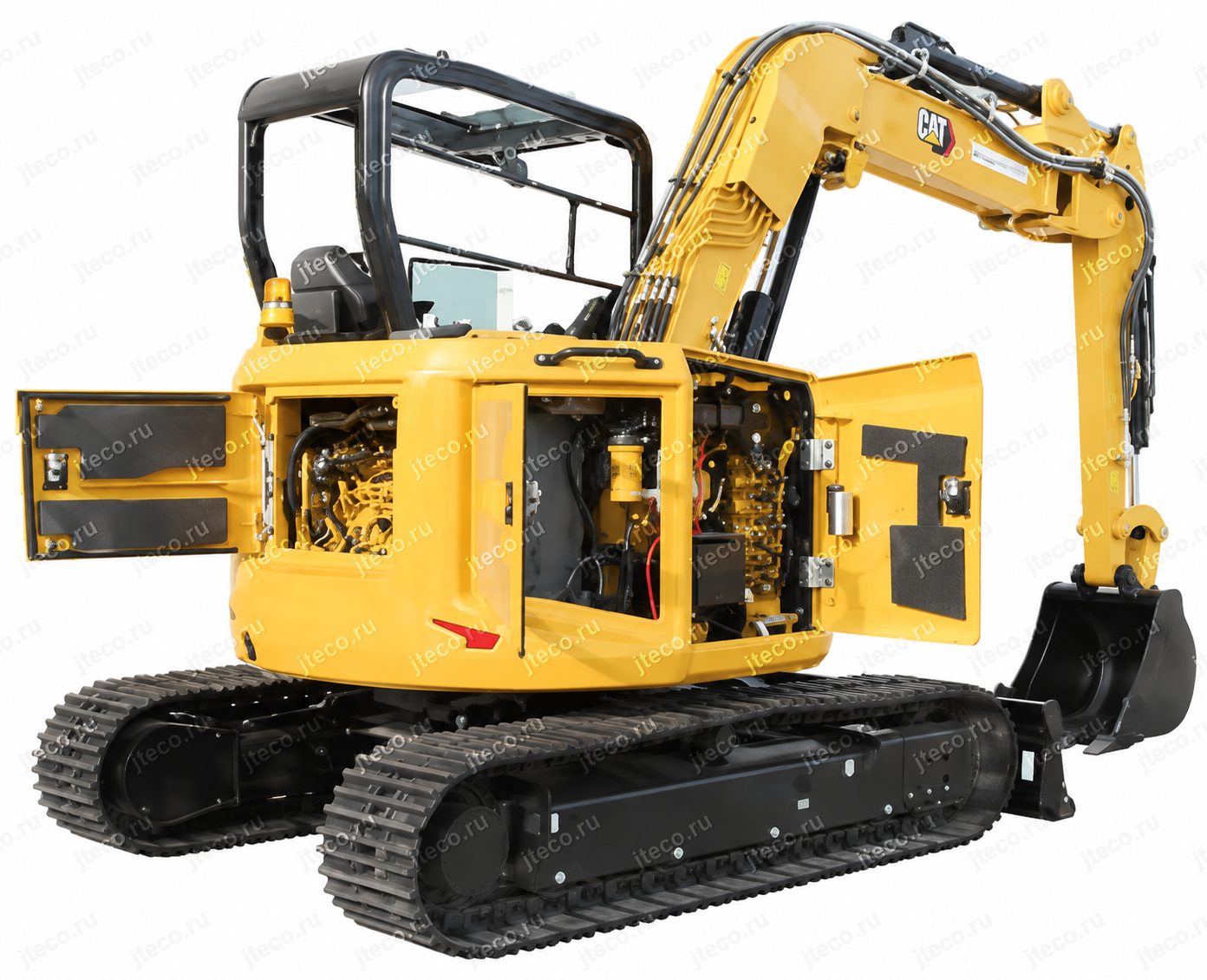

Доступ внутрь машины

Для Caterpillar 304 SR применяется откидная конструкция кабины или сиденья, предназначенная для доступа к внутренним компонентам.

В условиях регулярного технического обслуживания такой подход особенно ценен. Компактные внешние размеры машины не должны означать неудобство при доступе к обслуживаемым узлам, поэтому часть рабочего места оператора может откидываться.

Унифицированные трубопроводы

В оснащении Caterpillar 304 SR предусмотрены унифицированные трубопроводы, связанные с использованием рабочего и навесного оборудования.

Это соответствует общей концепции машины как универсального компактного носителя для разных рабочих инструментов, а не только экскаватора с одним стандартным ковшом.

Габариты и манёвренность

Главная характеристика Caterpillar 304 SR с точки зрения компоновки — не отдельный размер, а сама концепция сверхмалого радиуса поворота.

Экскаватор спроектирован таким образом, чтобы занимать как можно меньше пространства во время вращения платформы и перемещения рабочего оборудования. Это особенно важно возле зданий и на объектах, где вокруг машины находятся неподвижные препятствия.

Офсетная стрела дополнительно уменьшает потребность в маневрировании ходовой частью. Если рабочая зона находится сбоку, оператор может сместить оборудование вместо того, чтобы переставлять весь экскаватор.

Именно у модели 304 SR к этой компоновке добавляется механизм расширения гусеничной колеи. Таким образом, ходовую часть можно адаптировать под конкретный участок.

Масса Caterpillar 304 SR в исполнении с защитным навесом и резиновыми гусеницами составляет 3 700 кг. Вместимость ковша — 0,11 м³.

Эти характеристики помещают машину в класс компактной техники, способной выполнять серьёзный объём землеройных операций, сохраняя преимущества небольших размеров.

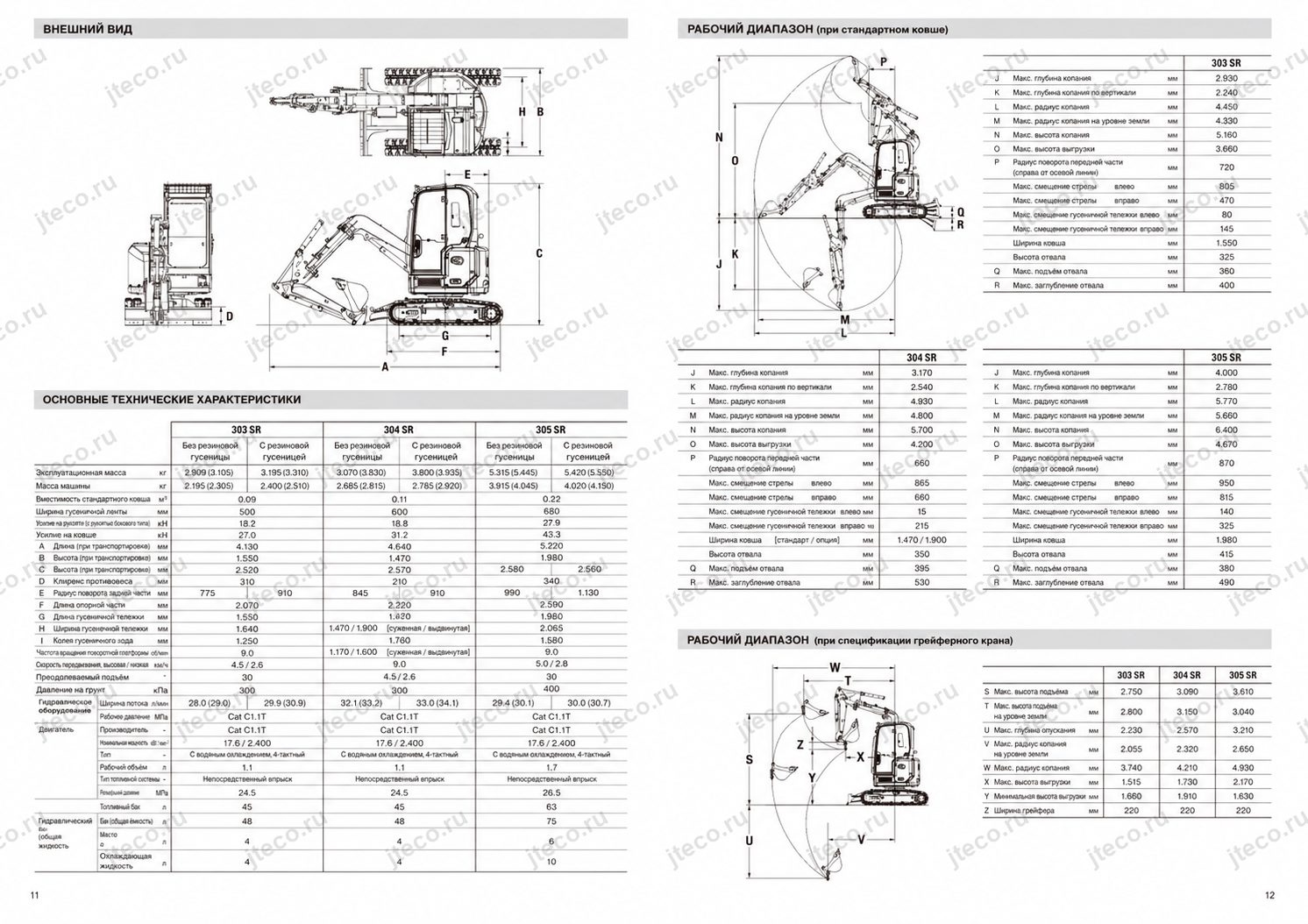

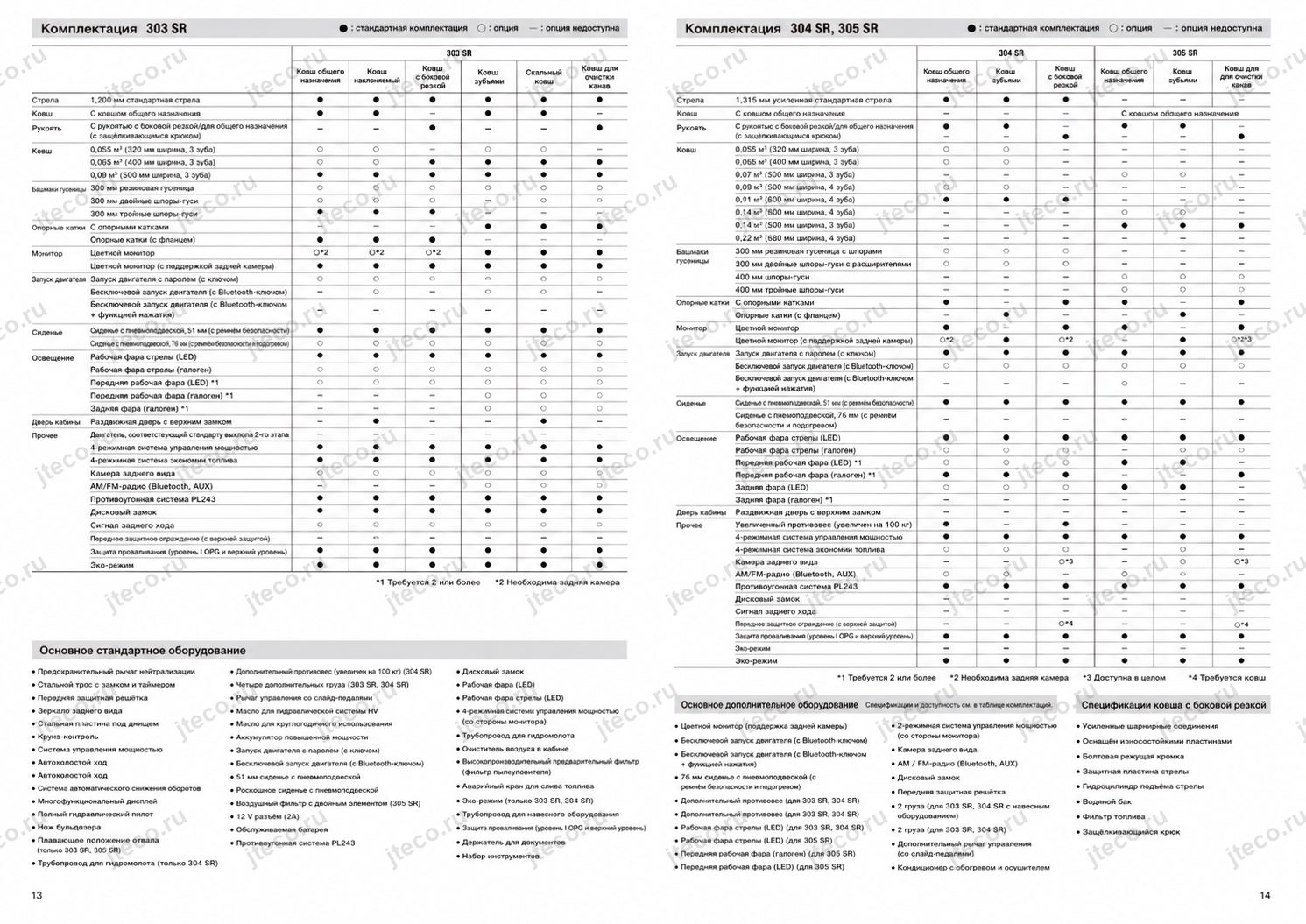

Основные характеристики Caterpillar 304 SR

Характеристика Caterpillar (Cat) 304 SR

Тип Мини-гидравлический экскаватор

Масса машины с защитным навесом и резиновыми гусеницами 3 700 кг

Вместимость ковша 0,11 м³

Двигатель Cat C1.1T

Номинальная мощность двигателя 17,6 кВт

Экологический стандарт Японские требования 3-го поколения по выбросам

Стрела Офсетная

Электронное управление гидравликой Предусмотрено

Stick Steer Предусмотрен

Круиз-контроль движения Предусмотрен

Ограничение высоты/угла подъёма стрелы Предусмотрено

Система предотвращения контакта ковша с кабиной Предусмотрена

Регулировка скорости рабочего оборудования 3 уровня

Регулировка чувствительности джойстиков 3 уровня

Расширение гусеничной колеи Предусмотрено для 304 SR

Плавающий режим отвала Предусмотрен

Управление навесным оборудованием С бокового переключателя

Подготовка для ковшевого крана Предусмотрена

Для кого подходит Caterpillar 304 SR

Caterpillar 304 SR особенно интересен тем, кому нужен компактный экскаватор, но обычной базовой функциональности мини-машины уже недостаточно.

Он хорошо подходит для владельцев техники и подрядчиков, которые регулярно работают в ограниченном пространстве. Сверхмалый радиус поворота и офсетная стрела позволяют выполнять операции рядом с препятствиями, а возможность копать слева и справа за пределами ширины машины уменьшает количество перестановок.

Модель будет полезна и там, где характер задач постоянно меняется. Электронная настройка скорости рабочего оборудования и чувствительности джойстиков позволяет быстро изменить поведение машины без механической перенастройки гидравлики.

Для точных работ можно сделать реакции более плавными. Для производительных земляных операций — выбрать более быстрые настройки. При необходимости параметры стрелы, рукояти, ковша и поворота регулируются индивидуально.

Caterpillar 304 SR также заслуживает внимания операторов, которым приходится много перемещаться по объекту и выполнять планировочные работы. Stick Steer позволяет управлять ходом одним левым джойстиком, а круиз-контроль — поддерживать движение без постоянного удержания команды. Это уменьшает количество однообразных движений и позволяет удобнее сочетать перемещение с работой отвалом или другим оборудованием.

На объектах со сложными ограничениями по высоте важна возможность заранее задать максимальный подъём стрелы. Если рядом находится кабина машины, система защиты контролирует потенциально опасное приближение ковша и автоматически корректирует движение оборудования.

Тем, кто использует мини-экскаватор не только с ковшом, Caterpillar 304 SR предлагает гидравлическое управление навесным оборудованием, унифицированные трубопроводы, поддержку гидравлического молота Cat и подготовку для ковшевого крана.

И, наконец, модель особенно интересна тем, кому важно сочетание компактности с адаптируемой ходовой частью. Механизм расширения гусеничной колеи является характерной особенностью 304 SR и позволяет изменять конфигурацию машины в зависимости от рабочей площадки.

Caterpillar 304 SR — компактная машина с возможностями более высокого класса

Caterpillar (Cat) 304 SR строится вокруг понятной идеи: компактный экскаватор должен не просто помещаться на тесном объекте, а полноценно и производительно на нём работать.

Именно поэтому сверхмалый радиус поворота дополнен офсетной стрелой, позволяющей копать справа и слева от корпуса. Стрела получила защищённое расположение цилиндра и усиленные кованые элементы соединений. Для самой модели 304 SR предусмотрен механизм расширения гусеничной колеи.

Двигатель Cat C1.1T мощностью 17,6 кВт работает вместе с электронной гидравлической системой нового поколения. Команды джойстиков обрабатываются электронно, а работа насоса и распределительного клапана регулируется с учётом нагрузки. Это позволяет одновременно развивать необходимые рабочие характеристики и рационально использовать мощность двигателя.

Оператор может выбрать один из трёх уровней скорости рабочих органов и один из трёх уровней чувствительности джойстиков, причём параметры стрелы, рукояти, ковша и поворотного механизма допускают индивидуальную настройку.

В условиях ограниченного пространства помогают автоматические системы безопасности. Caterpillar 304 SR способен контролировать опасное приближение ковша к кабине и корректировать движение рабочего оборудования. Ограничение высоты подъёма стрелы позволяет заранее установить допустимую рабочую зону при наличии препятствий сверху.

Stick Steer переводит управление ходом на левый джойстик, а круиз-контроль поддерживает заданное движение без постоянного удержания рычага. Цветной ЖК-монитор объединяет настройки рабочих функций, а управление офсетной стрелой и навесным оборудованием вынесено на удобные боковые переключатели.

При массе 3 700 кг и вместимости ковша 0,11 м³ Caterpillar 304 SR остаётся полноценным гидравлическим экскаватором, но использует доступное пространство значительно эффективнее крупной техники. Это машина для объектов, где важны не только усилие и скорость, но и точность, возможность работать вплотную к препятствиям, гибкость настройки и контроль каждого движения.
