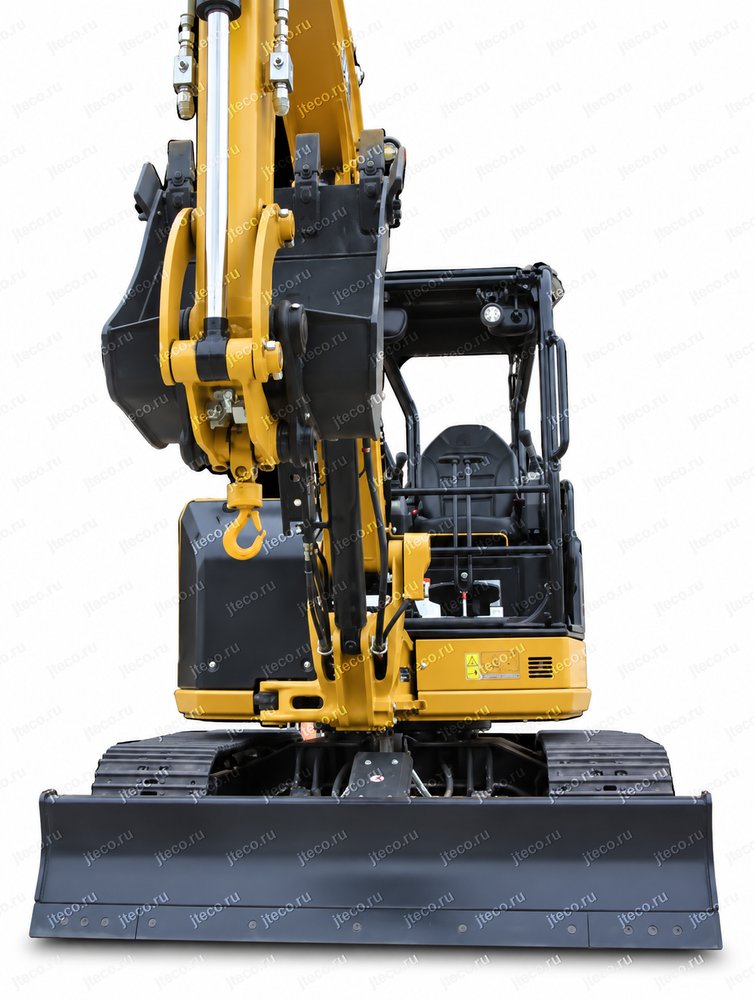

Экскаватор CAT 305.5CR

Назначение и сферы применения

Caterpillar (Cat) 305.5 CR предназначен для выполнения широкого спектра работ, где важны компактность мини-экскаватора, развитая гидравлика и возможность быстро менять рабочие инструменты. Машина может использоваться как обычный гидравлический экскаватор с ковшом, как носитель специализированного навесного оборудования и, в соответствующем исполнении, как экскаватор-кран.

Базовая область применения — земляные работы: разработка грунта, формирование траншей и котлованов, обратная засыпка, расчистка и профилирование территории. Для работы с уплотнённым грунтом и грунтами с каменными включениями предусмотрена возможность установки рыхлителя. Такой инструмент позволяет использовать усилие экскаватора для предварительного разрушения плотного слоя перед последующей разработкой ковшом.

Для очистки водоотводных канав, обратной засыпки и формирования откосов Caterpillar предлагает ковши для очистки канав шириной 1 000, 1 300 и 1 600 мм. Их увеличенная ширина позволяет обрабатывать за проход более широкую полосу поверхности. Предусмотрен и наклоняемый вариант, который может отклоняться вправо и влево. Это особенно удобно при формировании откосов и выполнении финишной планировки, когда желательно изменять угол рабочего инструмента без постоянного изменения положения всей машины.

Для точного выравнивания поверхности предусмотрены планировочные ковши шириной 1 200 и 1 500 мм. Они ориентированы на планировку грунта и заключительное выравнивание, поэтому Caterpillar 305.5 CR может использоваться не только на этапе основной разработки, но и при подготовке территории к последующим строительным операциям.

Ещё одно направление — уплотнение основания. Вибрационная уплотняющая плита Cat CVP16 шириной 305 мм предназначена для уплотнения грунта, песка и щебня перед укладкой бетона или асфальта. Таким образом, один экскаватор способен участвовать сразу в нескольких этапах подготовки основания, а владельцу не требуется ограничивать использование машины только ковшовыми операциями.

Для бурения предлагаются шнеки A41 и A68. Производитель указывает их применение при установке свай, посадке деревьев, монтаже ограждений, строительных лесов, дорожных и других знаков. Это превращает Caterpillar 305.5 CR в универсальную рабочую платформу для объектов, где требуется регулярно выполнять отверстия в грунте.

Для демонтажных и разрушительных работ предусмотрены оригинальные гидромолоты Cat. Они разработаны с учётом совместимости с мини-гидравлическими экскаваторами Caterpillar и могут использоваться в различных вариантах крепления.

Наконец, для задач, связанных с подъёмом и перемещением грузов, предусмотрено специализированное исполнение «экскаватор-кран». Оно дополнено системами контроля и безопасности, включая предупреждение о перегрузке, защиту стрелы и рукояти от падения и специальный режим передвижения с подвешенным грузом.

Ключевые преимущества Caterpillar 305.5 CR

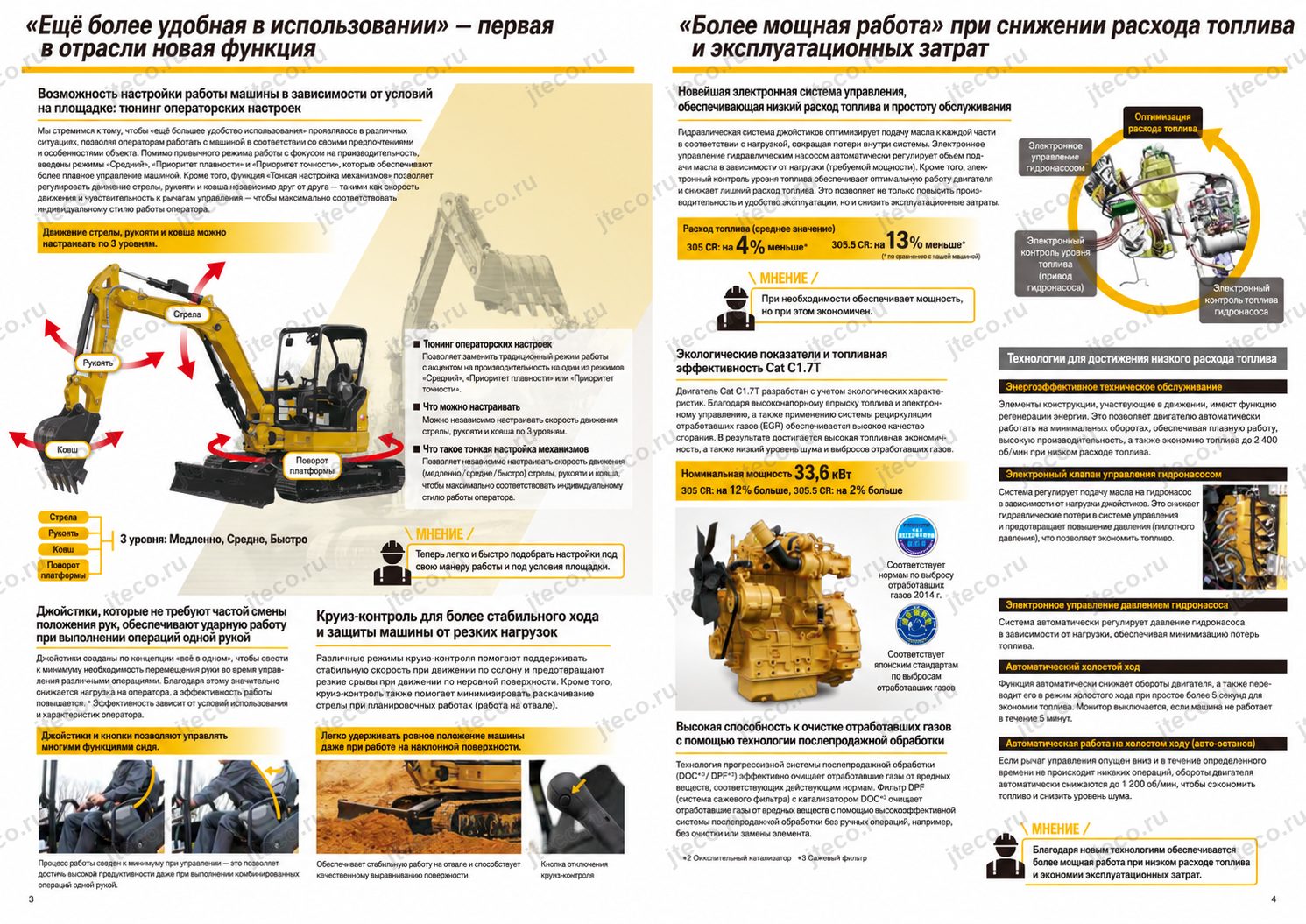

Главное преимущество Caterpillar 305.5 CR — сочетание производительных рабочих возможностей с продуманным управлением. Производитель сделал ставку не только на мощность машины как таковую, но и на то, насколько эффективно оператор способен этой мощностью распоряжаться.

Чувствительность и характер управления рабочим оборудованием можно настраивать в зависимости от условий объекта и выполняемой операции. Для мини-экскаватора, который в течение одной смены может копать траншею, работать гидромолотом, выполнять планировку и маневрировать на ограниченной площадке, такая настройка имеет практическую ценность. Оператор получает возможность подобрать реакцию машины под конкретный инструмент и характер работы, вместо того чтобы постоянно приспосабливаться к единственной заводской настройке.

Функция Stick Steer позволяет управлять движением машины одной левой рукой. Это одна из функций, созданных Caterpillar для повышения удобства эксплуатации. При операциях, связанных с частым перемещением, оператор меньше отвлекается на традиционные органы хода и может работать в более естественном режиме.

Круиз-контроль особенно полезен там, где рабочая операция выполняется одновременно с перемещением машины. Поддержание заданного движения снижает количество повторяющихся действий оператора и помогает выполнять продолжительные проходы более равномерно.

Отдельного внимания заслуживает управление гидравлическим навесным оборудованием. Основные команды вынесены на правый джойстик, а интенсивность гидравлического потока можно дозировать ползунковым переключателем. Это делает работу с навесным инструментом более точной и одновременно уменьшает нагрузку на оператора при продолжительных рабочих циклах.

Важное преимущество для владельца — стремление Caterpillar снизить не только расход топлива, но и общие эксплуатационные затраты. Этому служат регулируемый гидравлический поток, увеличенные интервалы обслуживания отдельных элементов, удобный доступ к сервисным точкам, необслуживаемая аккумуляторная батарея, самонатягивающийся ремень вентилятора и конструктивные решения, ускоряющие ежедневные проверки.

Двигатель и производительность

В Caterpillar 305.5 CR производительность рассматривается в связке с экономичностью. Согласно концепции машины, более мощная и эффективная работа должна обеспечиваться при меньшем расходе топлива и сниженных эксплуатационных затратах. Для владельца это особенно важно при регулярной загрузке экскаватора, когда стоимость эксплуатации формируется не только ценой топлива, но и временем простоев, частотой обслуживания и рациональностью использования навесного оборудования.

В системе питания предусмотрен высокоэффективный топливный фильтр со встроенной функцией контроля воды. Если количество скопившейся воды превышает заданный уровень, информация выводится оператору на монитор. Такой контроль помогает вовремя выполнить обслуживание и не оставлять состояние топливной системы исключительно на периодический визуальный осмотр.

В нижней части системы охлаждения установлен охладитель топлива. Его задача — не допускать снижения мощности двигателя вследствие повышения температуры топлива. Это особенно важно при продолжительной работе, когда тепловая нагрузка на машину возрастает.

Для очистки воздуха применяется двухэлементный воздухоочиститель с двойным фильтром радиального уплотнения. Состояние фильтра контролируется индикатором засорения, поэтому необходимость обслуживания можно определить без догадок и лишней разборки.

В моторном отсеке размещены окислительный катализатор и сажевый фильтр. Эти элементы системы очистки отработавших газов установлены таким образом, чтобы к ним сохранялся удобный сервисный доступ.

Дополнительно используется закрытая система вентиляции картера. Масляный туман удаляется из картерных газов, после чего очищенный газ направляется обратно во впускную систему и повторно сжигается. Такое решение позволяет уменьшать выбросы твёрдых частиц.

Даже относительно небольшие конструктивные детали здесь направлены на сокращение обслуживания. Например, привод вентилятора выполнен с эластичным самонатягивающимся ремнём. Регулярно корректировать его натяжение не требуется, а значит, уменьшается перечень операций, которые необходимо выполнять в процессе эксплуатации.

Гидравлика и рабочее оборудование

Гидравлическая система Caterpillar 305.5 CR рассчитана на активную работу с навесным оборудованием. Универсальная гидравлическая разводка позволяет использовать различные рабочие инструменты, а управление их функциями интегрировано в рабочее место оператора.

Управление гидравлическим оборудованием с правого джойстика

Гидравлическим навесным оборудованием можно управлять ползунковым переключателем, расположенным на правом джойстике. Изменяя положение переключателя, оператор регулирует расход рабочей жидкости, подаваемой к инструменту.

Такое решение даёт сразу два преимущества. Первое — точность. Поток можно дозировать непосредственно рукой, не перенося управление на отдельную педаль. Второе — снижение утомляемости при продолжительной работе. Производитель прямо сравнивает эту схему с традиционным педальным управлением и указывает на меньшую нагрузку на оператора и более точное дозирование движений.

При этом Caterpillar сохраняет возможность выбора: при необходимости обычная правая педаль управления гидравлическим рабочим оборудованием может устанавливаться как дополнительное оснащение.

Непрерывный гидравлический поток

Для навесного оборудования, требующего постоянной подачи масла, предусмотрен режим непрерывного потока. После его включения к рабочему инструменту непрерывно подаётся заданный объём гидравлической жидкости.

Это полезно при работе с оборудованием, которое должно функционировать продолжительно без постоянного удерживания органа управления. Оператор получает более удобный рабочий процесс, а инструмент — стабильную подачу гидравлической жидкости в соответствии с установленным режимом.

Настройка расхода через монитор

Объём рабочей жидкости для навесного оборудования регулируется непосредственно через монитор Caterpillar 305.5 CR.

Диапазон настройки составляет от 10 до 100 %, шаг регулировки — 10 %. Для разных инструментов можно устанавливать различную интенсивность потока, чтобы гидросистема не подавала больше жидкости, чем необходимо конкретному оборудованию.

Практическая польза такой настройки очевидна: инструмент работает в подходящем для него режиме, уменьшается избыточная нагрузка на оборудование, а одновременно появляется возможность снижать расход топлива. Особенно ценно это для владельцев, которые регулярно меняют типы навески и используют один экскаватор для нескольких технологических операций.

Быстрая смена рабочего оборудования

Гидравлическое быстросъёмное устройство позволяет заменять ковши и другие рабочие инструменты безопасно и быстро, не покидая кресла оператора. Оно совместимо с оригинальным навесным оборудованием Cat.

При частой смене операций это сокращает непроизводительные перерывы. Например, машина может перейти от разработки грунта к рыхлению, затем к планировке или другой операции без длительной ручной процедуры замены инструмента.

Оригинальные гидромолоты Cat

Для Caterpillar 305.5 CR может применяться оригинальное ударное оборудование Cat, включая гидромолоты B4 и B6 в предусмотренных вариантах крепления.

Высокая энергия удара достигается благодаря сочетанию гидравлического давления и энергии азота при движении поршня. Использование крупного поршня с большим ходом направлено на максимальное повышение энергии удара.

Производитель предусмотрел и возможность продления ресурса отдельных деталей. Верхнюю и нижнюю втулки после появления износа можно поворачивать, тем самым увеличивая срок их использования.

Помимо распространённого бокового крепления доступно верхнее крепление гидромолота. Оно позволяет эффективнее использовать прижимное усилие самого экскаватора.

Для гидромолотов предусмотрены различные рабочие пики, в том числе конического типа и с крестообразной режущей кромкой, а также комплект для заправки азотом, инструмент и запасные элементы.

Исполнение Caterpillar 305.5 CR как экскаватора-крана

Отдельная возможность Caterpillar 305.5 CR — применение в крановом исполнении. Такое исполнение соответствует требованиям Японской крановой ассоциации и комплектуется специальными средствами безопасности.

При работе в режиме экскаватора-крана масса поднимаемого груза отображается на мониторе с точностью до 0,01 т. Оператор получает фактическое значение непосредственно в рабочем интерфейсе, что облегчает контроль грузоподъёмных операций.

Система предупреждения о перегрузке работает в две ступени. При приближении массы груза к предельно допустимому значению оператор получает звуковой сигнал и соответствующее сообщение на дисплее. Смысл такой системы не просто в информировании: она помогает вовремя заметить приближение к ограничению и не доводить рабочую операцию до фактической перегрузки.

Предусмотрен и специальный режим передвижения с подвешенным грузом. При его использовании допустимая номинальная нагрузка автоматически снижается приблизительно до половины обычной грузоподъёмности. Такое ограничение связано именно с необходимостью повысить безопасность при перемещении машины с грузом.

Дополнительную защиту обеспечивают системы предотвращения падения стрелы и рукояти. Если давление в гидросистеме резко снизится, например вследствие повреждения гидравлического шланга, рабочее оборудование не должно резко опуститься.

Также для кранового исполнения предусмотрены указатель уровня машины, проблесковый маяк и крановый крюк с фиксатором. Конструкция крюка позволяет быстро выводить его в рабочее положение и убирать одним движением.

Таким образом, Caterpillar 305.5 CR в крановой конфигурации получает не просто крюк, а комплекс систем, предназначенных для контроля нагрузки и снижения риска при грузоподъёмных операциях.

Удобство и безопасность оператора

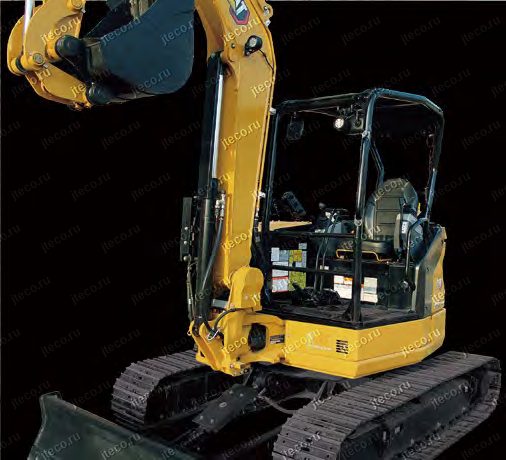

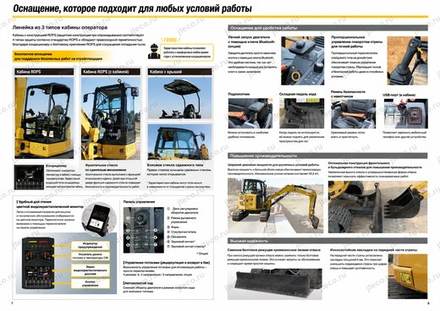

Рабочее место Caterpillar 305.5 CR создано с учётом продолжительной эксплуатации. Для машины предусмотрены различные варианты рабочего места: мягкий навес, защитный навес от опрокидывания и кабина с защитой от опрокидывания. Версия с кабиной может оснащаться кондиционером.

Цветной ЖК-монитор используется не только как средство отображения основной информации, но и как полноценный элемент управления настройками машины. Через него регулируется расход гидравлической жидкости для рабочего оборудования, выводятся предупреждения топливного фильтра, отображается информация крановой системы и масса груза в соответствующем режиме.

Для запуска двигателя предусмотрено кнопочное управление. Это ещё одна деталь общей концепции Caterpillar, направленной на то, чтобы сделать ежедневную работу оператора проще.

Поворотом стрелы и гидравлическим рабочим оборудованием можно управлять ползунковыми переключателями. Благодаря этому основные рабочие функции находятся непосредственно под рукой и не требуют постоянных дополнительных движений ногами или переноса рук между различными органами управления.

Функция Stick Steer позволяет управлять перемещением Caterpillar 305.5 CR одной левой рукой. В сочетании с джойстиковым управлением рабочим оборудованием это создаёт более цельную схему управления машиной.

При операциях с одновременным движением можно использовать круиз-контроль. Это особенно удобно для продолжительных процессов, в которых от оператора требуется поддерживать движение экскаватора и одновременно контролировать установленный рабочий инструмент.

Безопасность Caterpillar 305.5 CR дополняется конструктивными решениями, связанными с обслуживанием. Выключатель массы аккумуляторной батареи позволяет безопаснее работать с электрической системой, а при длительном хранении машины предотвращает разряд аккумулятора. Доступ к предохранителям организован через отдельный удобный сервисный блок.

Надёжность и обслуживание

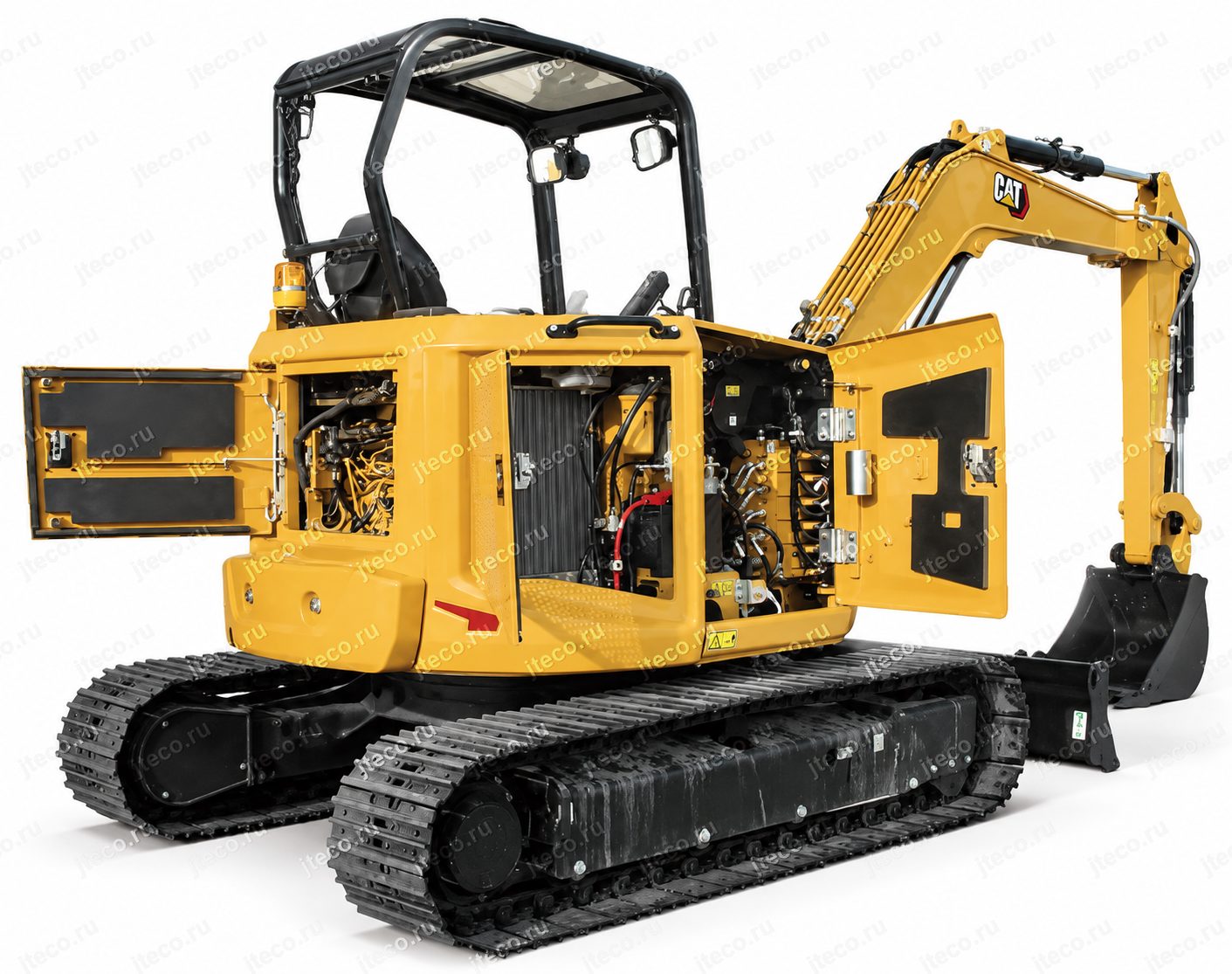

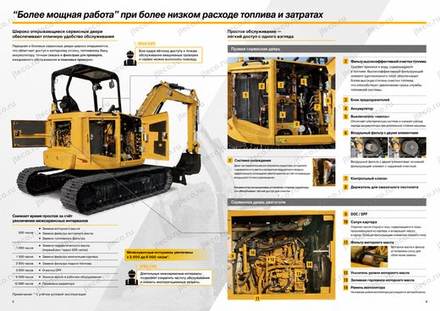

Один из наиболее подробно проработанных в Caterpillar 305.5 CR аспектов — сервисный доступ. Правая боковая дверь и задняя дверь моторного отсека широко открываются в сторону, предоставляя доступ к основным зонам ежедневного осмотра.

Для владельца это означает меньше времени на обязательные проверки. Чтобы осмотреть машину перед сменой или выполнить стандартное обслуживание, механику не приходится разбирать дополнительные панели и тратить время на труднодоступные элементы.

Система охлаждения

Радиатор и масляный охладитель расположены рядом в один ряд. Такая компоновка обеспечивает эффективное охлаждение и одновременно облегчает очистку теплообменников.

В версии с кабиной конденсатор кондиционера выполнен откидным. Его можно отвести, чтобы получить доступ к радиатору и масляному охладителю для очистки. Для машины, работающей в пыльных условиях, это важная практическая деталь: доступность теплообменников напрямую влияет на то, насколько регулярно и качественно их будут очищать.

Дополнительно предусмотрен охладитель топлива, предотвращающий снижение мощности двигателя из-за чрезмерного повышения температуры топлива.

Топливная система

Высокоэффективный топливный фильтр оборудован датчиком контроля воды. Когда количество отделённой воды превышает установленный предел, на монитор выводится предупреждение о необходимости слива.

Оператор получает конкретный сигнал о состоянии системы, а не должен определять необходимость обслуживания только по косвенным признакам.

Аккумулятор и электрооборудование

Caterpillar 305.5 CR оснащается необслуживаемой аккумуляторной батареей, которая не требует регулярного обслуживания. Рядом предусмотрен выключатель массы.

Для электрических предохранителей организован отдельный блок с удобным доступом. В случае необходимости проверки электрической цепи механику проще добраться до соответствующих элементов.

Воздушная система

Двухэлементный воздухоочиститель использует двойной фильтр радиального уплотнения. Индикатор загрязнения позволяет быстро определить, когда фильтр требует внимания.

Такой подход помогает не менять фильтрующий элемент слишком рано и одновременно не пропустить момент, когда его сопротивление уже становится чрезмерным.

Обслуживание двигателя

Масляный фильтр двигателя расположен в доступной зоне. Под ним установлен специальный поддон, предназначенный для сбора масла при замене фильтра. Это небольшая, но полезная конструктивная деталь: масло меньше загрязняет расположенные рядом узлы, а само обслуживание проходит аккуратнее.

Для проверки уровня предусмотрен доступный масляный щуп, а для доливки и замены масла — удобно расположенная заливная горловина.

Эластичный ремень вентилятора автоматически поддерживает необходимое натяжение и не требует обычной процедуры регулировки.

Гидравлическая система

Гидрораспределитель размещён в зоне удобного сервисного доступа. Это упрощает осмотр и работы с одним из ключевых элементов гидравлической системы.

Даже шприц для консистентной смазки имеет штатное место хранения. Инструмент, который регулярно нужен при обслуживании шарниров и рабочих соединений, можно держать непосредственно на машине, а не искать перед каждым обслуживанием.

Система очистки отработавших газов

Окислительный катализатор и сажевый фильтр находятся в моторном отсеке и доступны для обслуживания через сервисную дверь.

Закрытая система вентиляции картера дополнительно очищает картерные газы от масляного тумана и возвращает очищенный газ во впускную систему для повторного сжигания. Решение направлено на снижение выбросов твёрдых частиц.

В совокупности такая сервисная компоновка работает на простую цель: чем меньше времени требуется на ежедневный осмотр и регламентные операции, тем быстрее Caterpillar 305.5 CR возвращается к полезной работе. Увеличение интервалов замены отдельных обслуживаемых элементов дополнительно снижает затраты и продолжительность простоев.

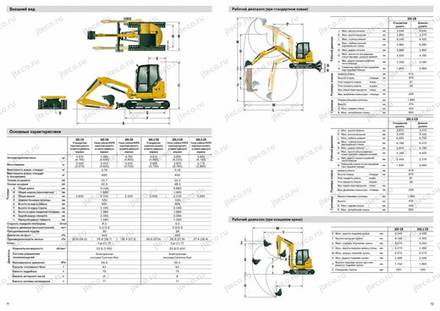

Габариты и манёвренность

Caterpillar 305.5 CR относится к классу мини-гидравлических экскаваторов и разработан для работы там, где важна возможность сочетать производительность гидравлической машины с более компактной компоновкой.

Для модели предусмотрены различные варианты ходовой части и рабочего оборудования. В зависимости от требуемой конфигурации могут применяться резиновые или стальные гусеницы, стандартная либо удлинённая рукоять.

Резиновые гусеницы позволяют подобрать машину для объектов, где большое значение имеет характер контакта ходовой части с рабочей поверхностью. Стальные гусеницы предлагают альтернативную конфигурацию для иных условий эксплуатации.

Выбор между стандартной и удлинённой рукоятью позволяет адаптировать рабочий диапазон экскаватора к задачам объекта. В оригинальной документации Caterpillar для Caterpillar 305.5 CR отдельно приводятся рабочие диапазоны со стандартной и удлинённой рукоятью, а также рабочий диапазон со стандартным ковшом.

Отдельно предусмотрены параметры отвала и рабочий диапазон кранового исполнения с крюком. Это подчёркивает, что Caterpillar 305.5 CR рассматривается производителем как многофункциональная машина, конфигурация которой выбирается в зависимости от будущей работы.

Возможность поворота стрелы дополнительно помогает работать в условиях ограниченного пространства. Управление этой функцией выполнено через ползунковый переключатель, благодаря чему оператор может контролировать положение рабочего оборудования непосредственно с джойстика.

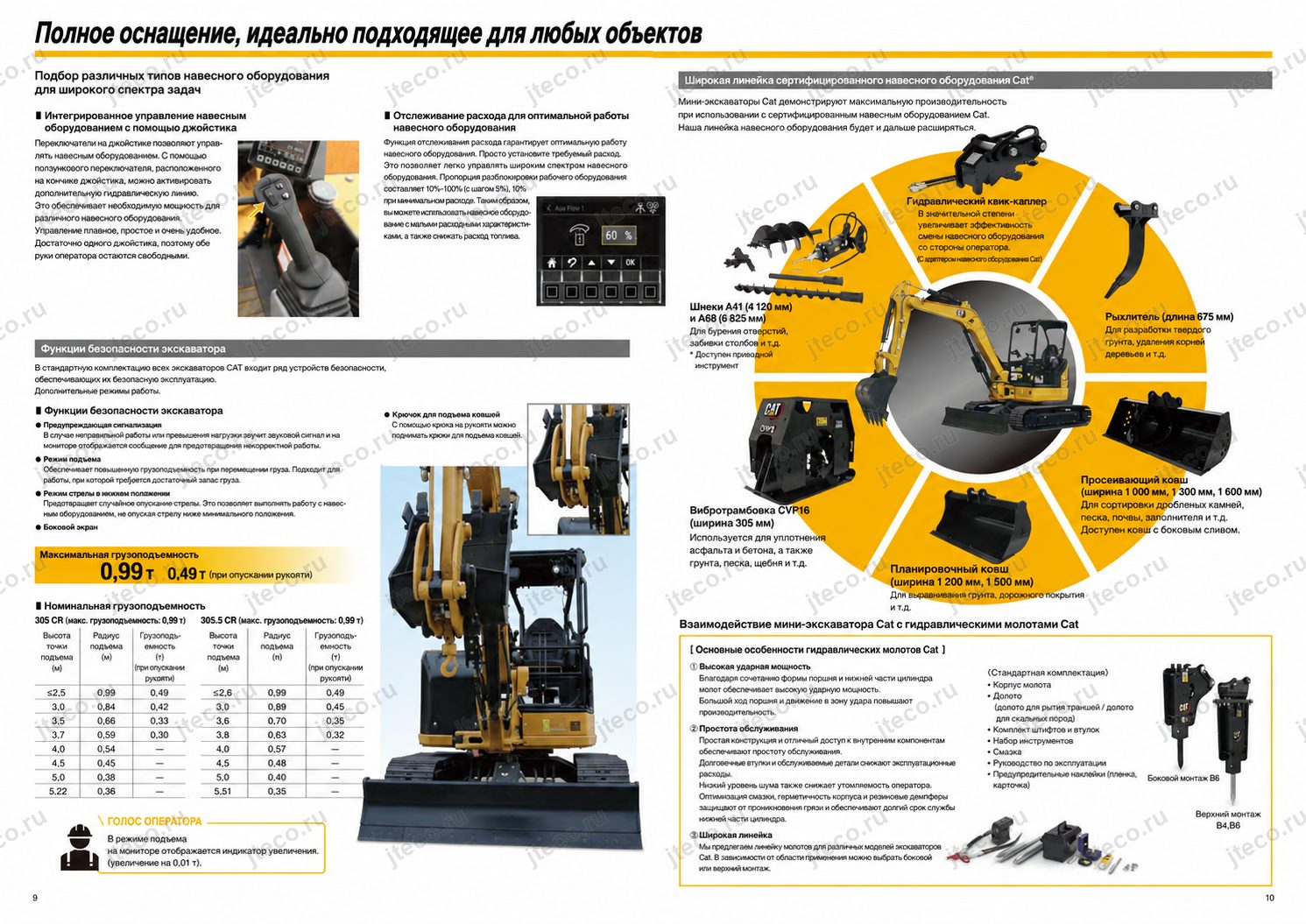

Оригинальное навесное оборудование Cat

Возможности Caterpillar 305.5 CR во многом определяются тем, какое рабочее оборудование установлено на машину. Caterpillar предлагает собственную линейку инструментов, разработанную для эффективного использования возможностей мини-гидравлических экскаваторов.

Для бурения доступны шнеки A41 и A68. С их помощью машина может выполнять отверстия под сваи, деревья, ограждения, строительные леса и различные знаки.

Для тяжёлого грунта предусмотрен рыхлитель длиной 675 мм. Его назначение — разрушение уплотнённого грунта и работа с почвой, содержащей каменные включения.

Для очистки канав, обратной засыпки, создания откосов и финишной обработки доступны ковши шириной 1 000, 1 300 и 1 600 мм. Наклоняемый вариант расширяет возможности при профилировании, поскольку позволяет изменять положение инструмента вправо и влево.

Для планировочных операций предусмотрены ковши шириной 1 200 и 1 500 мм.

Для подготовки основания под бетонное или асфальтовое покрытие может использоваться вибрационная уплотняющая плита CVP16 шириной 305 мм, предназначенная для грунта, песка и щебня.

Для разрушения материалов предлагаются гидромолоты Cat B4 и B6 в различных вариантах установки.

Гидравлическое быстросъёмное устройство помогает реализовать главное преимущество такой широкой линейки инструментов — возможность переходить от одной операции к другой без продолжительного простоя на ручную замену навески.

Для кого подходит Caterpillar 305.5 CR

Caterpillar 305.5 CR особенно интересен владельцам, которым требуется не узкоспециализированный экскаватор для одной повторяющейся операции, а универсальная гидравлическая машина.

Он подходит для подрядчиков, выполняющих комплексные земляные работы. Один Caterpillar 305.5 CR может использоваться для разработки грунта, рыхления, обратной засыпки, очистки канав и последующей планировки территории.

Машина будет полезна организациям, занимающимся благоустройством. Возможность установки шнека, планировочных ковшей, наклоняемого ковша и уплотняющей плиты позволяет выполнять различные этапы работ одной базовой машиной.

Caterpillar 305.5 CR подходит и для предприятий, которым регулярно требуется гидравлический инструмент. Регулировка потока в диапазоне 10–100 % с шагом 10 %, непрерывная подача рабочей жидкости и управление с правого джойстика позволяют точнее настраивать экскаватор под конкретную навеску.

Для объектов с демонтажными операциями преимуществом станет совместимость с оригинальными гидромолотами Cat.

Для компаний, выполняющих бурение отверстий под сваи, ограждения, озеленение или монтаж знаков, предусмотрены шнеки A41 и A68.

При необходимости выполнять грузоподъёмные операции можно выбрать исполнение «экскаватор-кран», оснащённое контролем перегрузки, отображением массы груза, системами защиты стрелы и рукояти и режимом безопасного передвижения с подвешенным грузом.

Наконец, Caterpillar 305.5 CR представляет интерес для владельцев, которые уделяют большое внимание стоимости эксплуатации и продолжительности простоев. Широко открывающиеся сервисные двери, удобное расположение точек ежедневного контроля, необслуживаемая аккумуляторная батарея, самонатягивающийся ремень, индикаторы состояния фильтров и продуманная компоновка системы охлаждения позволяют выполнять регулярное обслуживание быстрее и проще.
