Мини-экскаватор KUBOTA RX406S2

Назначение и сферы применения

Kubota RX406S2 относится к мини-экскаваторам, в конструкции которых особое внимание уделено работе на ограниченных площадках. Серия RX исторически развивалась Kubota как техника со сверхмалым радиусом поворота, поэтому RX406S2 особенно интересен там, где полноразмерному экскаватору трудно свободно маневрировать: в городской застройке, между зданиями и ограждениями, на дворовых территориях, при прокладке и ремонте инженерных коммуникаций, благоустройстве, дорожных и общестроительных работах.

Рабочие возможности машины не ограничиваются стандартным ковшом. Сервисный гидравлический контур рассчитан на использование различного гидравлического навесного оборудования, включая гидромолот и гидравлические вилы. Это позволяет одной машине выполнять разные операции на объекте без необходимости держать отдельную специализированную технику под каждую задачу.

Для RX406S2 предусмотрено и крановое исполнение. Такая версия оснащается необходимыми конструктивными элементами и устройствами безопасности, включая системы, предотвращающие самопроизвольное опускание стрелы и рукояти при аномальном падении давления в гидросистеме. Крановое исполнение соответствует стандарту JCA JCAS2205-98 Японской крановой ассоциации.

Таким образом, RX406S2 может использоваться не только для копания траншей и котлованов, планировки или погрузки грунта, но и для работы с гидравлическим навесным оборудованием и выполнения предусмотренных конструкцией грузоподъёмных операций.

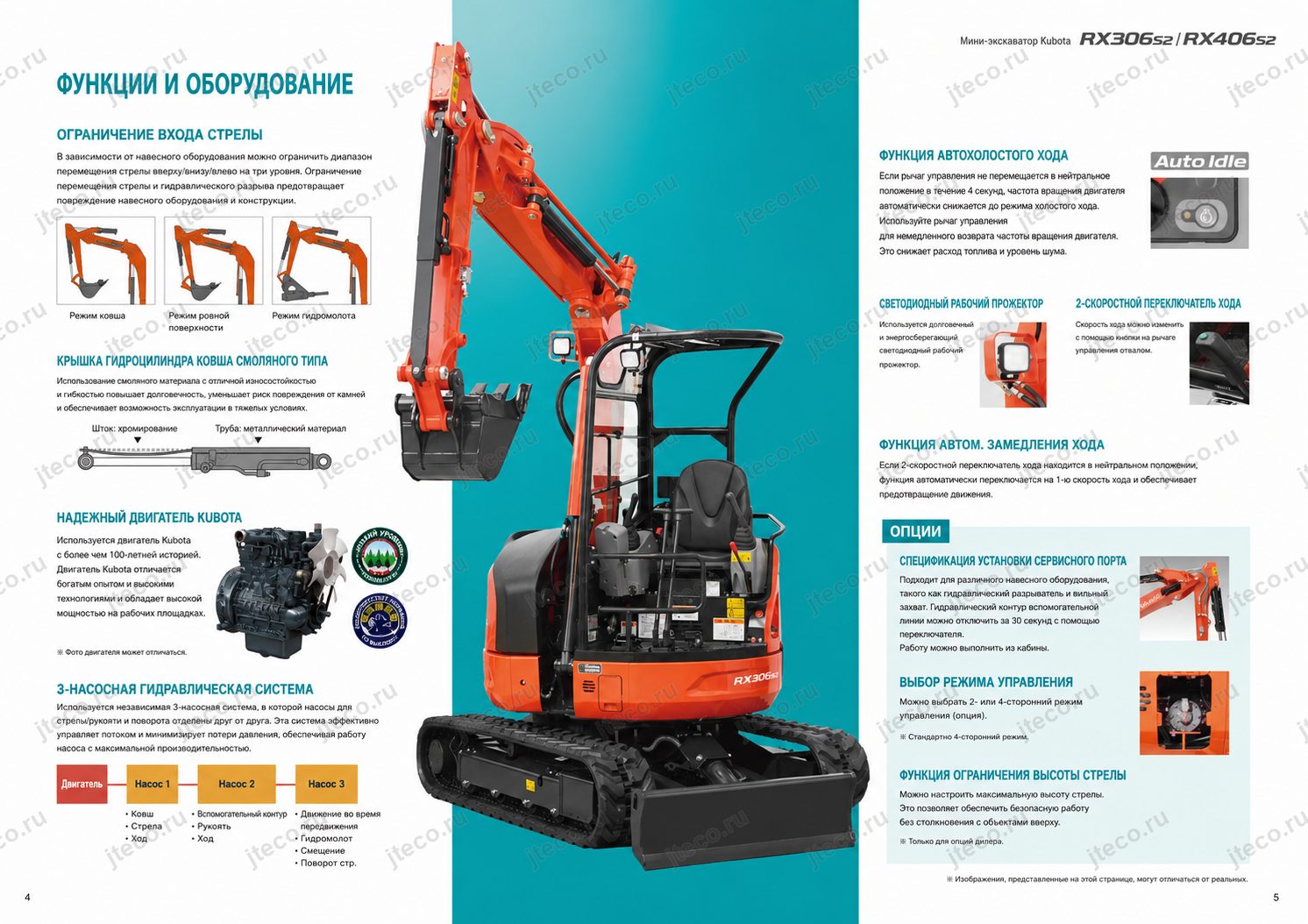

Ключевые преимущества Kubota RX406S2

Точная и мощная работа благодаря трёхнасосной гидросистеме

В RX406S2 применяется гидравлическая система с тремя независимыми насосами. Отдельные гидравлические потоки используются для работы стрелы, рукояти и поворота платформы. В систему входят регулируемый насос и управляющий клапан с широким диапазоном регулирования.

Практическое преимущество такой схемы — сочетание плавности, скорости и усилия. Оператору не приходится выбирать между аккуратным движением рабочего оборудования и высокой производительностью: гидросистема рассчитана на точное дозирование движения и уверенное выполнение рабочих операций.

Распределение гидравлических контуров охватывает также левую и правую гусеницы, сервисную гидролинию, прямолинейное движение и механизм поворота со смещением. Это особенно важно на площадке, где экскаватор постоянно совмещает несколько действий — передвижение, позиционирование, работу стрелой, рукоятью и ковшом.

Автоматическая адаптация ходовой части к нагрузке

Kubota RX406S2 имеет две скорости передвижения. Переключение выполняется кнопкой на рычаге управления отвалом, поэтому оператору не требуется отвлекаться на дополнительные органы управления.

Если машина движется на второй скорости и сопротивление движению возрастает, автоматика самостоятельно переключает ходовой механизм на первую скорость. Это позволяет получить необходимое тяговое усилие в зависимости от фактических условий.

На практике такая функция полезна при переходе с твёрдого ровного покрытия на рыхлый грунт, подъёме, преодолении неровностей или других ситуациях, когда высокая транспортная скорость уже не так важна, как тяга. Оператору не нужно постоянно контролировать момент переключения — машина делает это автоматически.

Автоматический холостой ход

Когда рычаг управления возвращается в нейтральное положение, через четыре секунды двигатель автоматически снижает обороты до холостых. Как только оператор снова начинает работать рычагом, двигатель сразу возвращается к установленной ранее частоте вращения.

Функция решает сразу две практические задачи: уменьшает ненужный расход топлива в паузах между рабочими операциями и снижает уровень шума. Это особенно заметно при цикличной работе, когда активные движения экскаватора регулярно чередуются с короткими остановками.

Защита рабочего оборудования при использовании навески

RX406S2 оснащается системой ограничения подворачивания, или максимального втягивания, рукояти. В зависимости от установленного рабочего оборудования система ограничивает допустимый ход, не позволяя механизму перейти в опасное положение.

В брошюре предусмотрены режимы для ковша, рабочего органа с плоской режущей кромкой и гидромолота. При работе гидромолотом ограничение дополнительно помогает предотвращать повреждение цилиндра стрелы.

Это важное преимущество для машины, которая регулярно меняет рабочее оборудование: оператор получает не только механическую производительность навески, но и встроенную защиту от нежелательной траектории движения.

Двигатель и производительность

На Kubota RX406S2 установлен двигатель собственной разработки Kubota. Производитель подчёркивает, что занимается разработкой и выпуском двигателей более 100 лет, а суммарный мировой объём их производства превысил 35 миллионов единиц. Двигатели Kubota применяются не только на строительной технике, но также в сельском хозяйстве, промышленном оборудовании и других сферах.

Для покупателя RX406S2 важен не сам по себе масштаб производства двигателя, а подход Kubota к его интеграции в машину. Компания рассматривает двигатель и экскаватор как единую систему: необходимые характеристики определяются исходя из реальных условий работы строительной техники, а компоновка, мощность, охлаждение и долговечность закладываются с учётом конкретной машины.

На этапе производства большое внимание уделяется точности основных деталей и стабильности характеристик. Kubota использует собственный накопленный опыт в литейных технологиях, что позволяет создавать компактные силовые агрегаты с высокой плотностью компоновки.

Эксплуатационная информация также возвращается в цикл разработки: данные технического обслуживания и ремонта используются при модернизации следующих поколений продукции. Таким образом, развитие двигателя продолжается не только в конструкторском центре, но и на основании опыта реальной эксплуатации техники.

Для версии RX406S2 с кондиционером предусмотрено малошумное исполнение. Это особенно актуально при длительной работе в населённых районах и на объектах, где снижение внешнего шума имеет практическое значение.

Гидравлика и рабочее оборудование

Сервисная гидролиния для навесного оборудования

RX406S2 может оснащаться дополнительным гидравлическим контуром с расходом рабочей жидкости до 40,7 л/мин и рабочим давлением 24,6 МПа, что соответствует приблизительно 250 кгс/см².

Важно, что речь идёт именно о гидравлическом потоке, доступном для питания дополнительного навесного оборудования. Такая линия предназначена для рабочих органов с гидроприводом — например гидромолота или гидравлических вил.

Это делает RX406S2 заметно универсальнее стандартной машины с одним ковшом: экскаватор можно адаптировать под разрушение покрытий и конструкций, погрузочно-перемещающие операции и другие работы, для которых требуется внешний гидравлический потребитель.

В гидросистеме предусмотрен аккумулятор давления. Благодаря ему рабочее оборудование можно опустить в течение 30 секунд после остановки двигателя. Такая возможность особенно важна с точки зрения безопасного завершения работы и обслуживания машины.

Ограничение максимальной высоты стрелы

Для RX406S2 предусмотрена опциональная функция ограничения высоты подъёма стрелы. Максимальное положение можно задавать в зависимости от конкретного объекта.

Такое ограничение востребовано при работе под перекрытиями, коммуникациями, навесами и другими конструкциями, расположенными над экскаватором. Вместо того чтобы каждый раз визуально контролировать предельную высоту и оставлять дополнительный запас, оператор может использовать заданное программное ограничение.

Функция требует соответствующей опции программирования ограничения высоты.

Полимерная защита цилиндра ковша

Цилиндр ковша защищён специальным кожухом. На штоковой части применяется полимерный материал, сочетающий ударопрочность и гибкость, тогда как корпусная часть цилиндра защищена металлическим элементом.

Особенность полимерной защиты заключается в способности восстанавливать первоначальную форму после удара. Поэтому кожух рассчитан на многократное использование и лучше переносит типичные для земляных и демонтажных работ контакты с грунтом, камнями и другими объектами.

Для покупателя это означает дополнительную защиту одного из рабочих узлов без применения жёсткого элемента там, где способность деформироваться и возвращаться в исходное состояние может быть полезнее.

Варианты ковшей

Для RX406S2 в брошюре указаны несколько вариантов ковшей:

• узкий ковш размером 330 (280) мм и вместимостью 0,042 м³
• узкий ковш размером 400 (350) мм и вместимостью 0,057 м³

узкий ковш размером 480 (430) мм и вместимостью 0,073 м³.

Размеры приведены в той же форме, что и в оригинальной документации производителя. Наличие нескольких вариантов позволяет выбирать рабочий орган под характер конкретной задачи — от более узкой выемки до увеличенного объёма перемещаемого материала.

Удлинённая рукоять

Для RX406S2 предусмотрена удлинённая рукоять длиной 1 750 мм, что на 400 мм больше стандартного варианта.

Увеличение длины рукояти расширяет рабочую геометрию машины там, где требуется достать дальше стандартной конфигурации. При выборе такой версии необходимо учитывать, что параметры рабочего диапазона и характер работы отличаются от стандартного исполнения.

Варианты гусениц

В перечне оснащения RX406S2 указаны стальные гусеницы шириной 300 мм, а также стальные гусеницы с резиновыми накладками той же ширины — 300 мм, всего 86 накладок.

Такая возможность позволяет выбирать ходовую часть с учётом покрытия и условий объекта. Стальная база ориентирована на эксплуатационную прочность, а вариант с резиновыми накладками позволяет сочетать металлическую гусеницу с более щадящим контактом с поверхностью.

Удобство и безопасность оператора

Защитная конструкция TOPS/OPG

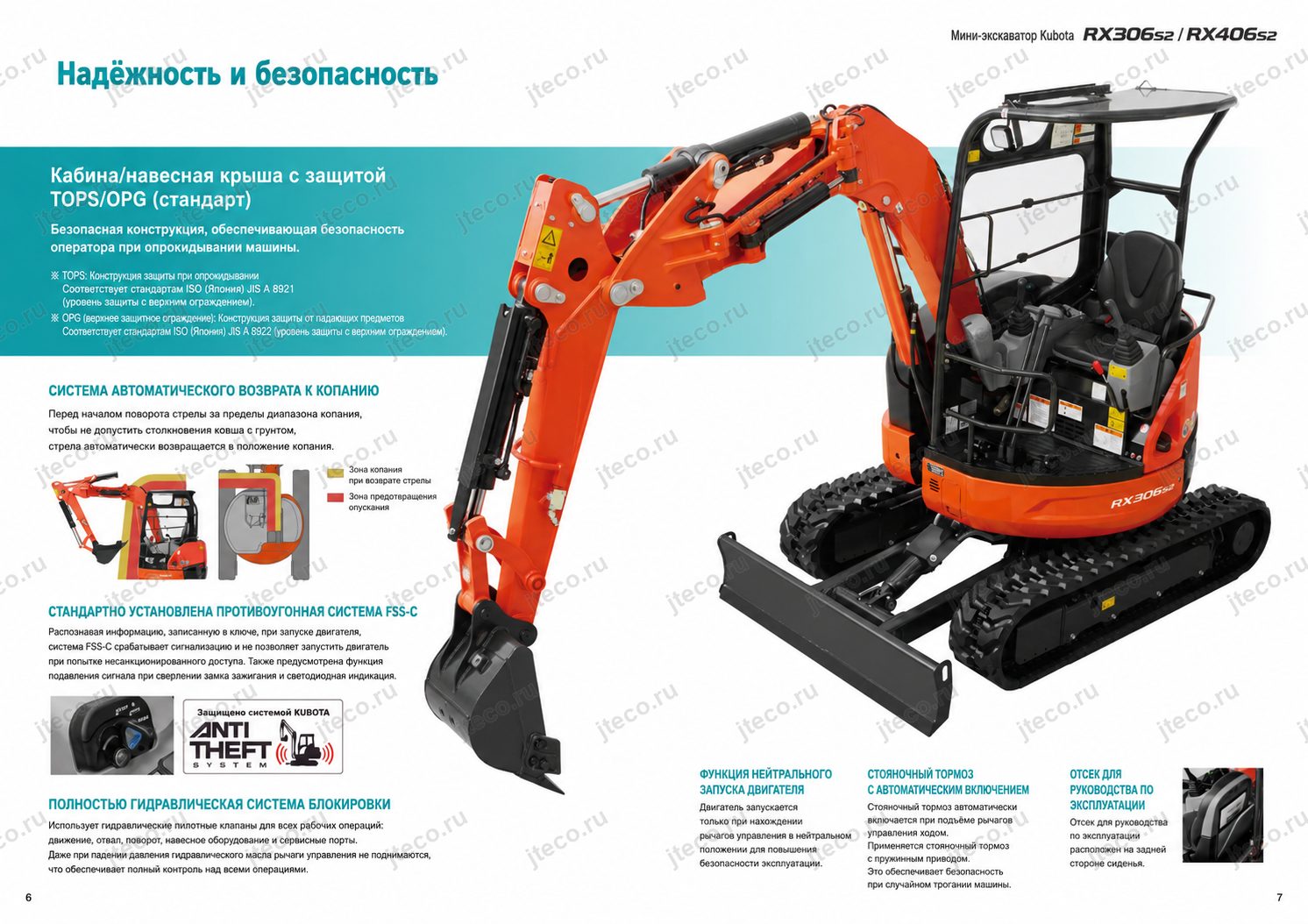

Для RX406S2 предусмотрены навес и кабина с защитными конструкциями TOPS/OPG. Ремень безопасности входит в стандартное оснащение.

TOPS — это конструкция защиты оператора при опрокидывании мини-экскаватора. Она рассчитана на защиту человека, находящегося на рабочем месте и пристёгнутого ремнём безопасности, и соответствует требованиям испытаний ISO 12117 / JIS A8921.

OPG представляет собой верхнее защитное ограждение оператора от падающих предметов. Конструкция соответствует требованиям ISO 10262 / JIS A8922 для верхней защиты уровня I.

Производитель отдельно подчёркивает обязательность использования ремня безопасности во время работы. Защитная конструкция и ремень работают как единая система, поэтому наличие сертифицированного навеса или кабины не отменяет необходимость пристёгиваться.

Автоматическое предотвращение столкновения рабочего оборудования с кабиной

Одна из наиболее полезных систем RX406S2 при работе в ограниченном пространстве — автоматическая защита от столкновения ковша и другого рабочего оборудования с зоной оператора.

Когда рабочее оборудование приближается к опасной области, система не просто резко останавливает механизм. Стрела плавно изменяет траекторию и обходит кабину или рабочее место оператора.

Такое решение уменьшает необходимость постоянно удерживать в голове предельную геометрию рабочего оборудования. Особенно это полезно при интенсивных циклических операциях, когда стрела и рукоять многократно перемещаются близко к машине. Система одновременно снижает нагрузку на оператора и помогает поддерживать рабочий темп.

Переключение схемы управления

RX406S2 предусматривает возможность выбора схемы управления. Доступны варианты системы переключения между двумя или четырьмя схемами.

Для четырёхпозиционного исполнения указаны схемы:

• Kubota / JIS
• Hitachi / Komatsu
• Mitsubishi

Kobelco.

Практическая ценность такого решения особенно заметна в парках техники, где на одной машине могут работать разные операторы. Человек может использовать привычную логику управления, сокращая время адаптации при переходе с техники другого производителя.

Гидравлическая блокировка органов управления

Передвижение машины, поворот и смещение рабочего оборудования, управление отвалом и сервисным гидравлическим контуром выполнены на гидравлической пилотной системе.

Перед выходом из машины оператор поднимает рычаг блокировки — после этого рабочие операции блокируются. Такая схема снижает риск случайного перемещения экскаватора или рабочего оборудования при посадке, высадке и нахождении оператора вне рабочего положения.

Безопасный запуск двигателя

RX406S2 не позволяет запустить двигатель, если рычаг блокировки управления не находится в поднятом, то есть заблокированном, положении.

Это исключает запуск машины при активных органах управления и создаёт дополнительный защитный этап перед началом работы.

Автоматический стояночный тормоз

При остановке экскаватора автоматически включается тормоз ходового двигателя. Оператору не требуется выполнять отдельную операцию для активации стояночного торможения механизма передвижения.

Светодиодное рабочее освещение

RX406S2 оснащается светодиодной рабочей фарой. Светодиодный источник отличается долговечностью и невысоким энергопотреблением, что особенно важно для рабочего освещения, которое может использоваться продолжительное время.

Защита от несанкционированного использования

В стандартное оснащение Kubota RX406S2 входит фирменная противоугонная система SS-ключ.

Машина считывает информацию, записанную в ключе, и разрешает запуск двигателя только при использовании соответствующего SS-ключа. Само наличие механически подходящего ключа поэтому недостаточно для запуска.

Если оператор оставляет ключ в машине, система подаёт звуковое предупреждение. При активированной противоугонной функции предусмотрена также световая индикация.

Для владельца одной машины это дополнительная защита дорогостоящей техники, а для организации с парком экскаваторов — ещё один инструмент контроля доступа к оборудованию.

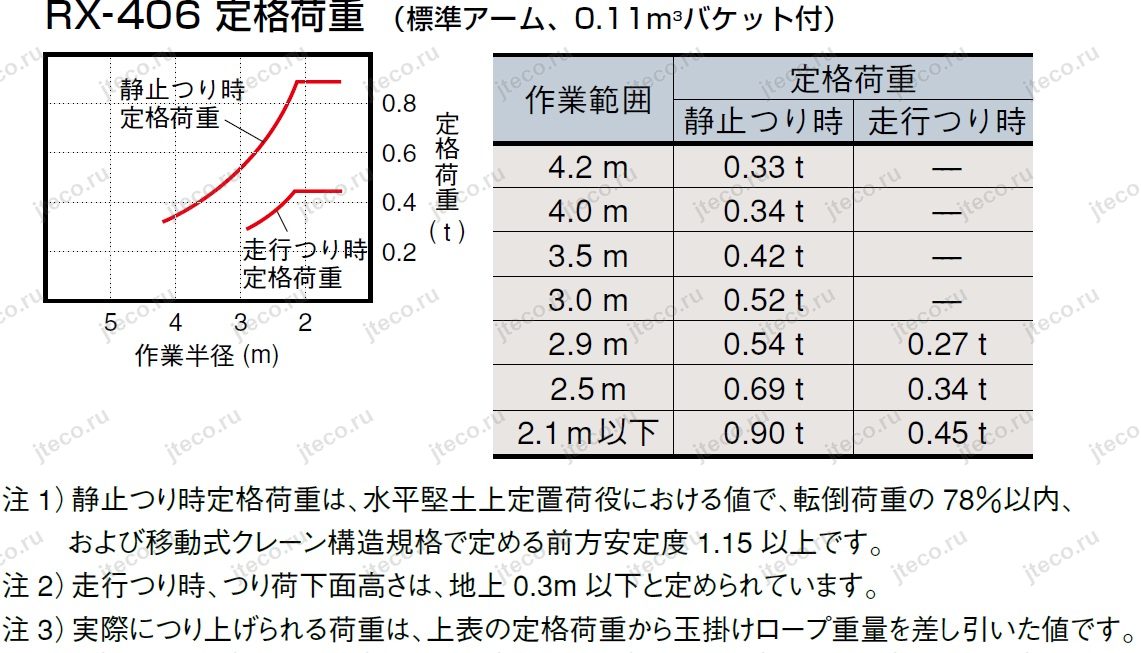

Крановое исполнение RX406S2

Kubota RX406S2 может использоваться в исполнении мобильного крана. Конструкция такой версии включает предусмотренные нормативами устройства безопасности, а также системы, предотвращающие неконтролируемое опускание стрелы и рукояти при аномальном снижении давления в гидравлической системе.

После включения кранового режима обороты двигателя автоматически устанавливаются на уровень, оптимальный для грузоподъёмных операций. То есть оператору не требуется вручную подбирать частоту вращения двигателя для соответствующего режима работы.

Передвижение с подвешенным грузом

Для кранового режима предусмотрен отдельный режим движения. При его включении система автоматически использует номинальную грузоподъёмность, допускаемую при перемещении машины с подвешенным грузом.

Скорость движения при этом фиксируется на первой передаче. Ограничение скорости позволяет сделать перемещение более контролируемым и соответствует иной логике работы машины, когда главным становится не быстрота передвижения, а стабильность при работе с грузом.

Внешний индикатор нагрузки

Крановое исполнение RX406S2 оборудуется наружным светодиодным индикатором фактической нагрузки. Его цвет позволяет визуально оценить, насколько текущая нагрузка приблизилась к номинальному пределу:

• зелёный мигает при нагрузке менее 85 % номинальной грузоподъёмности
• жёлтый — при нагрузке от 85 % до менее 95 %

красный — при нагрузке 95 % номинальной грузоподъёмности и выше.

Такую индикацию видит не только оператор. Она помогает контролировать состояние машины и другим участникам работ, находящимся снаружи.

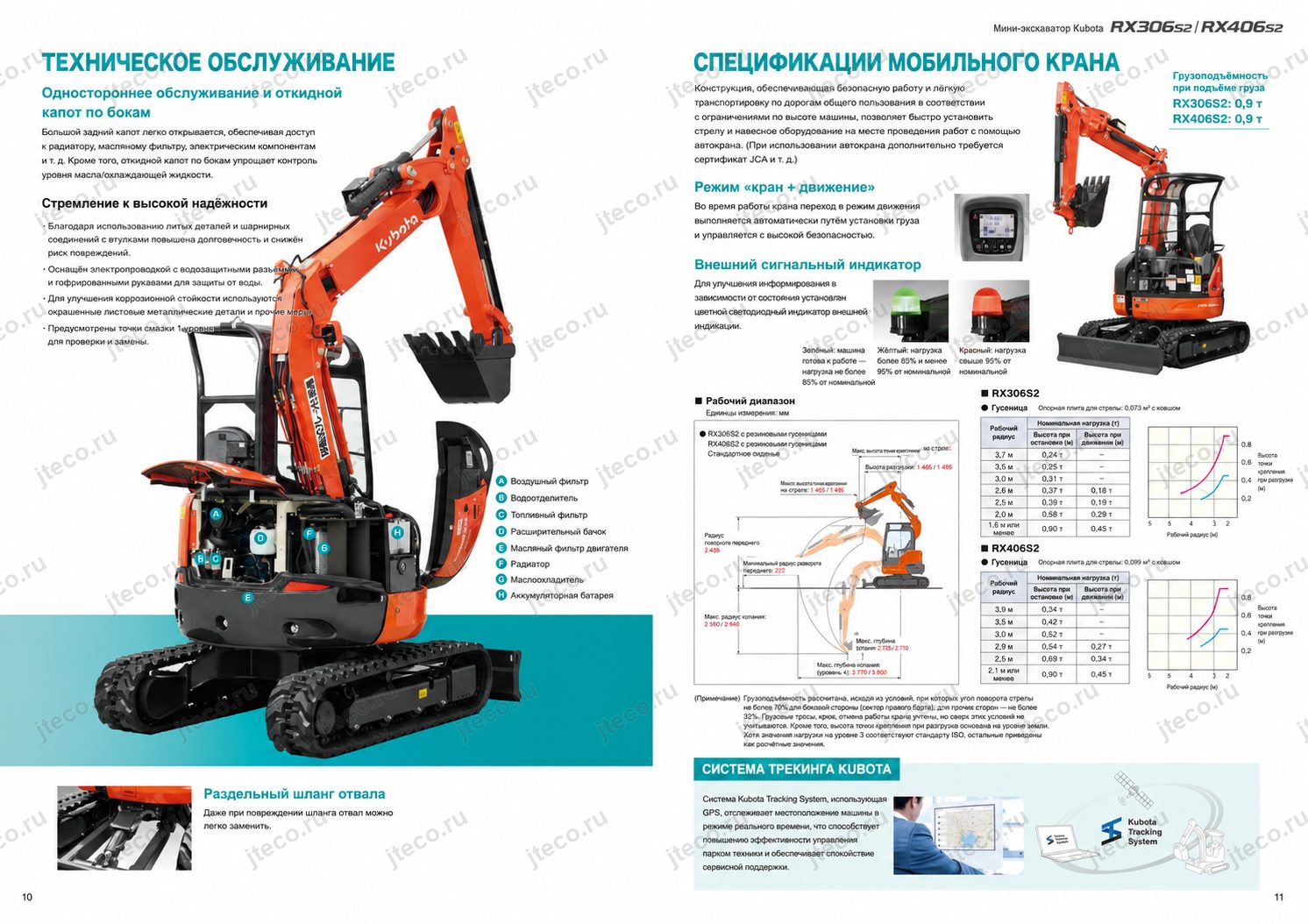

Надёжность и обслуживание

Односторонний доступ к основным точкам обслуживания

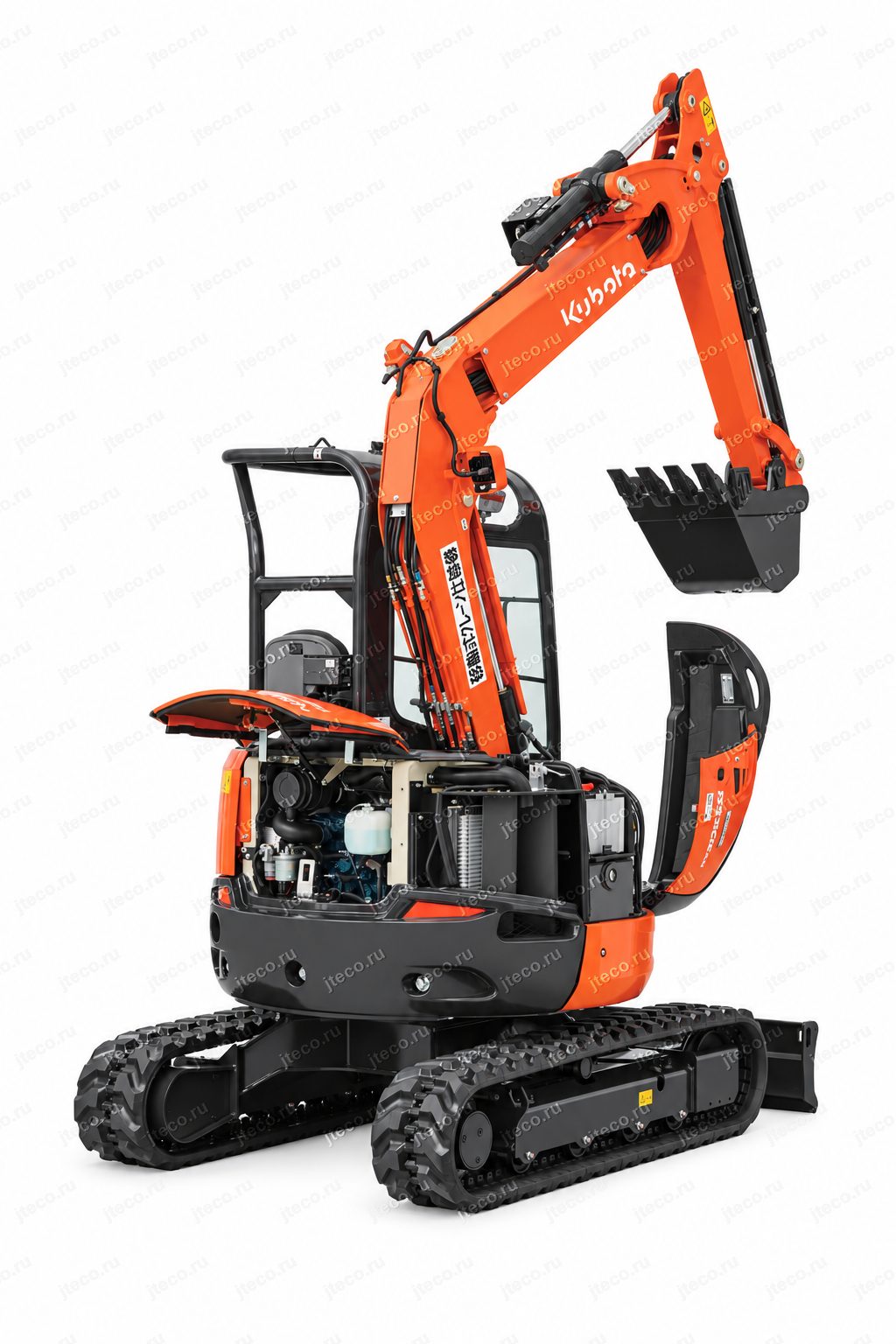

Конструкция RX406S2 рассчитана на упрощение ежедневных проверок. Задний капот широко открывается вверх, предоставляя доступ к узлам топливной и электрической систем.

Боковой капот обеспечивает доступ к регулирующему гидравлическому клапану и аккумуляторной батарее.

Под капотом расположены основные точки технического контроля:

• воздушный фильтр
• водоотделитель
• топливный фильтр
• расширительный бачок
• масляный фильтр двигателя
• радиатор
• масляный радиатор

аккумуляторная батарея.

Чем проще оператору получить доступ к этим узлам, тем легче выполнять ежедневный осмотр, не превращая базовое обслуживание в трудоёмкую процедуру.

Ремонтопригодные металлические панели

Капот и крышки RX406S2 изготовлены из листового металла. Производитель подчёркивает, что такая конструкция облегчает ремонт элементов при их повреждении.

Для строительной машины это имеет практическое значение: наружные панели работают в условиях, где случайный контакт с материалами, инструментом или окружающими конструкциями полностью исключить невозможно.

Защищённая электрика

В электрической системе применяются жгуты проводов и разъёмы с высоким уровнем водозащиты.

Предохранители и реле объединены в единый блок. Благодаря этому диагностику и замену элементов можно выполнять в одном месте, вместо поиска отдельных компонентов по разным частям машины.

Разъёмные шланги отвала

Гидравлические шланги отвала выполнены разъёмными. Если шланг неожиданно повреждён, конструкция упрощает его замену.

Это решение не влияет непосредственно на производительность экскаватора в штатном режиме, однако становится очень важным в тот момент, когда требуется быстро вернуть машину в работу после повреждения.

Комплект деталей для периодической замены

Kubota предлагает объединённый комплект расходных деталей для регулярного технического обслуживания. В состав фильтрующего комплекта могут входить:

• фильтр моторного масла
• топливный фильтр
• фильтрующий элемент воздухоочистителя
• гидравлический фильтр

другие расходные элементы.

Точный состав комплекта зависит от поставки и уточняется у представителя Kubota.

Такой подход удобен для планового обслуживания: основные элементы, которые требуется менять по регламенту, можно получать единым набором.

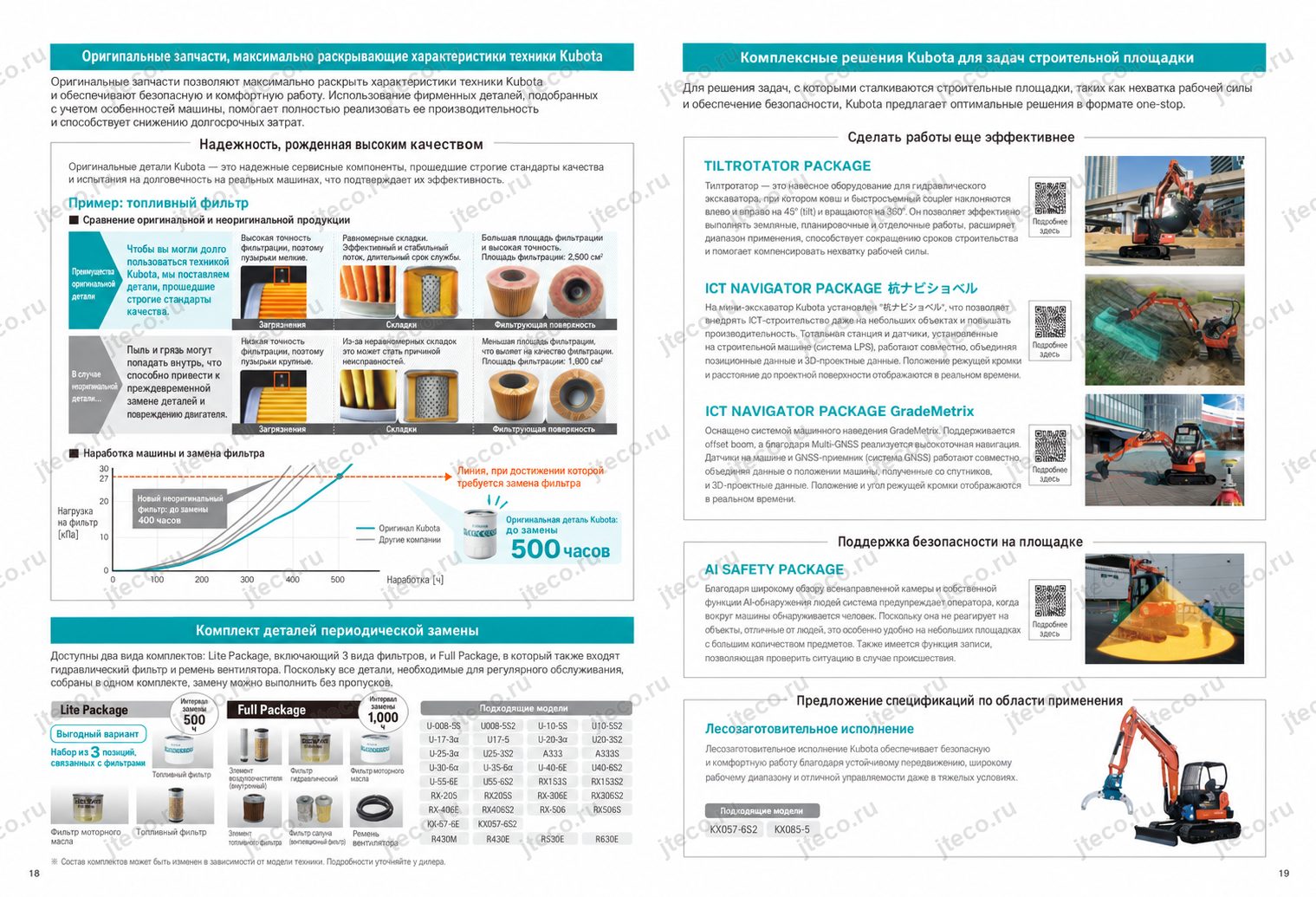

Оригинальные фильтры Kubota

В материалах производителя отдельно приведено сравнение оригинального и неоригинального топливного фильтра.

Для оригинального фильтра указана площадь фильтрации 2 500 см², тогда как в приведённом для сравнения неоригинальном варианте — 1 900 см². Kubota также отмечает более высокую точность фильтрации оригинальной детали.

В ускоренном сравнительном испытании неоригинальный фильтр достигал сопротивления, соответствующего необходимости замены, приблизительно к 400 часам работы, тогда как для оригинального фильтра Kubota указан ориентир около 500 часов. Граница необходимости замены в представленном испытании соответствует сопротивлению 27 кПа.

Производитель связывает применение оригинальных фильтров не только с интервалом обслуживания, но и с защитой двигателя от загрязнений.

Система удалённого контроля Kubota

В стандартное оснащение RX406S2 входит система отслеживания Kubota, использующая GPS.

Она позволяет удалённо получать сведения о местоположении и состоянии машины. Это особенно полезно предприятиям, у которых техника работает на нескольких удалённых объектах.

С офисного компьютера можно контролировать время работы машины и её местоположение. Таким образом, руководителю или ответственному за парк не обязательно физически находиться рядом с экскаватором, чтобы получить основную эксплуатационную информацию.

Контроль несанкционированного перемещения

В системе можно задать рабочую зону и допустимое время эксплуатации. Если экскаватор покидает установленную территорию либо перемещается вне заданного времени, система обнаруживает событие и отправляет уведомление на офисный компьютер и зарегистрированный адрес электронной почты.

Противоугонный SS-ключ и спутниковый контроль решают разные задачи и дополняют друг друга: первый ограничивает возможность запуска двигателя посторонним ключом, второй помогает отслеживать фактическое перемещение машины.

Контроль обслуживания

Система используется и для управления техническим обслуживанием и периодической заменой деталей. Данные о работе техники позволяют организовывать сервис исходя из фактической эксплуатации, а при неисправности информация о состоянии машины помогает быстрее подготовить сервисное обслуживание.

Для владельца нескольких единиц строительной техники это превращает RX406S2 из отдельной машины в контролируемый элемент общего парка.

Габариты и манёвренность

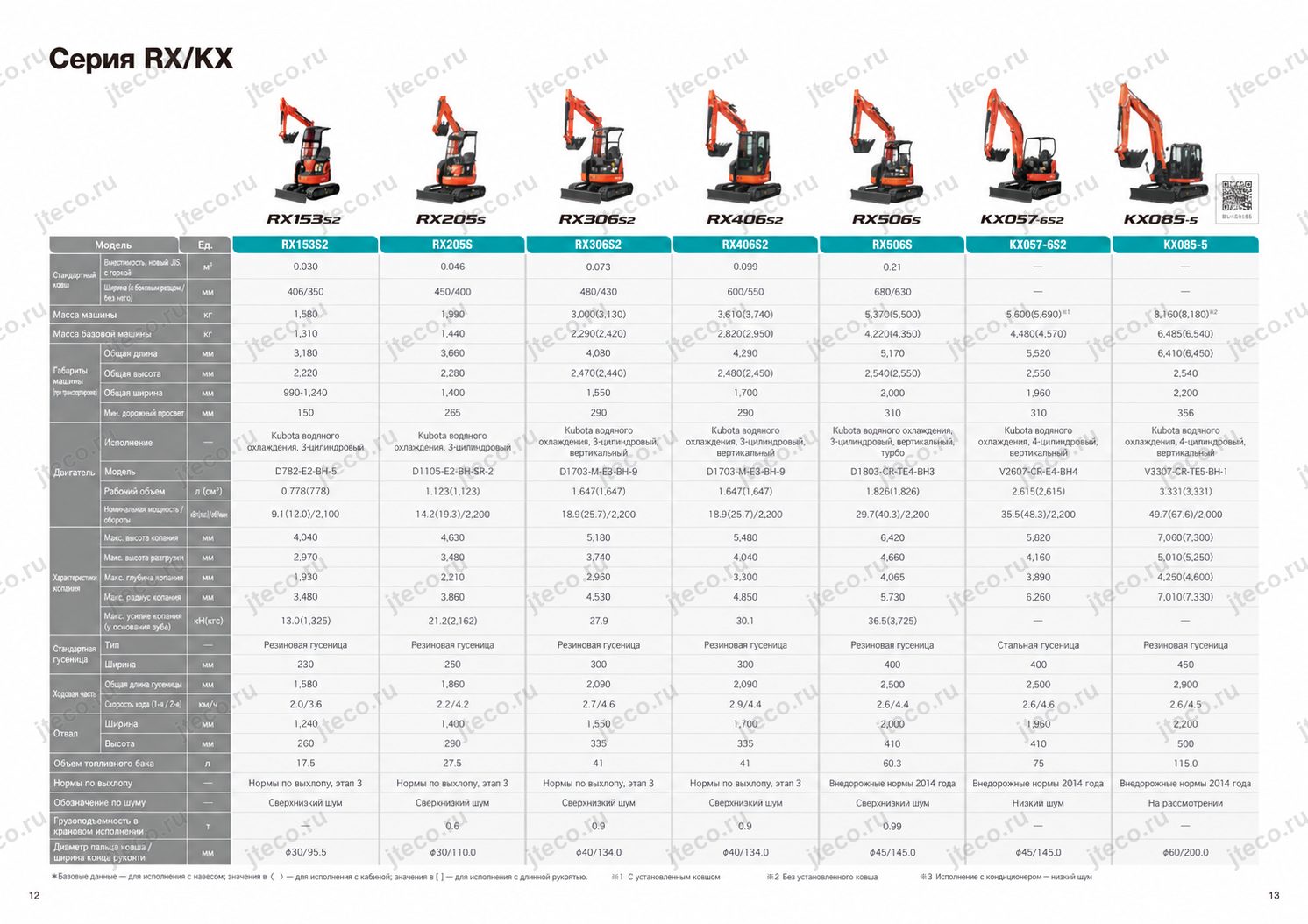

Kubota RX406S2 принадлежит к серии RX, которая создавалась как линейка высокотехнологичных мини-экскаваторов со сверхмалым радиусом поворота. Такая архитектура особенно востребована там, где пространство вокруг машины ограничено и оператору приходится работать рядом со зданиями, ограждениями, проезжей частью или уже выполненными конструкциями.

Компактность в RX406S2 сочетается с возможностью использовать полноценную рабочую гидравлику и дополнительное навесное оборудование. Иными словами, машина рассчитана не просто на возможность физически въехать на тесную площадку, а на полноценную производительную работу после позиционирования.

Дополнительную помощь при работе в ограниченном пространстве даёт автоматическое предотвращение столкновения рабочего оборудования с кабиной. Если рабочий орган оказывается близко к опасной зоне, система корректирует движение стрелы. В сочетании с опциональным ограничением максимальной высоты это позволяет контролировать рабочую геометрию не только вокруг экскаватора, но и над ним.

Для передвижения доступны две скорости с автоматическим переходом на первую при повышении нагрузки. Поэтому компактность машины не требует от оператора постоянно вручную выбирать между скоростью перемещения и тягой.

Производство в Японии и инженерная база Kubota

Разработка и производство строительной техники Kubota выполняются в Японии. Компания объединяет исследования, проектирование, испытания, контроль качества и производственные процессы в общей системе.

Одним из ключевых центров является Kubota Global Institute of Technology — KGIT, где ведётся разработка строительной техники и перспективных технологий. Помимо подразделений разработки продукции, в структуре центра объединены специалисты по фундаментальным технологиям, исследованиям материалов, анализу, обеспечению качества, закупкам и управлению разработками.

Проектирование, испытания и проверка выполняются в рамках единого процесса.

Производство мини-экскаваторов связано с заводом Kubota в Хиракате — головным производственным предприятием компании. В материалах Kubota предприятие указывается как занимающее первое место в мире по объёму производства мини-экскаваторов.

История самой серии RX начинается с 1992 года, когда Kubota представила линейку высокотехнологичных машин со сверхмалым радиусом поворота. Таким образом, RX406S2 является продолжением специализированного направления, которое компания развивает уже несколько десятилетий.

По данным Off-Highway Research, Kubota в 2002 году вышла на первое место в мире по количеству проданных мини-экскаваторов массой менее 6 тонн и сохраняла эту позицию до 2025 года включительно — 24 года подряд.

Для кого подходит Kubota RX406S2

RX406S2 особенно рационален для владельца, которому нужна компактная машина не для одной узкой операции, а для регулярной многофункциональной работы.

Он подходит строительным и подрядным организациям, которым приходится работать на небольших городских объектах и одновременно выполнять копание, планировку, погрузочные операции и работы с гидравлическим навесным оборудованием.

Модель будет интересна коммунальным и инженерным службам, где важны манёвренность, возможность работы рядом с существующей инфраструктурой и быстрое переключение между различными видами задач.

RX406S2 также подходит компаниям с собственным парком техники: штатная GPS-система Kubota позволяет контролировать местоположение, часы работы, несанкционированное перемещение и плановое обслуживание машины дистанционно.

Для интенсивной эксплуатации важны и сервисные решения — широко открывающиеся капоты, сгруппированные точки обслуживания, единый блок реле и предохранителей, водозащищённая электропроводка, разъёмные шланги отвала и возможность использовать комплект оригинальных деталей для периодической замены.

Если экскаватор планируется использовать с гидромолотом, дополнительным преимуществом становится сервисная гидролиния с расходом рабочей жидкости до 40,7 л/мин при давлении 24,6 МПа и система ограничения подворачивания рукояти, защищающая рабочие механизмы от опасного положения.

Если же требуется работа под навесами, перекрытиями или другими верхними препятствиями, RX406S2 можно оснастить программируемым ограничением максимальной высоты стрелы.

Для грузоподъёмных операций предусмотрено специальное крановое исполнение с автоматической настройкой оборотов двигателя, ограничением скорости передвижения, системой защиты гидравлических механизмов и внешней световой индикацией загрузки.
