Фронтальный погрузчик YANMAR V3-7

Yanmar V3-7 — компактный колёсный погрузчик с шарнирно-сочленённой рамой, созданный для работы там, где от машины одновременно требуются высокая манёвренность, уверенное тяговое усилие, удобная работа с ковшом и возможность использовать дополнительное навесное оборудование. Конструкция погрузчика рассчитана на интенсивные погрузочно-разгрузочные операции, работу на тесных строительных площадках, во дворах и проездах, на неровном грунте, а также на выполнение сезонных задач, включая уборку снега.

В основе V3-7 — дизельный двигатель собственного производства YANMAR серии TNV, система впрыска Common Rail и дизельный сажевый фильтр DPF с автоматической регенерацией. При переходе на более экологичную силовую установку производитель одновременно усовершенствовал гидравлическую систему и трансмиссию, поэтому рабочая производительность машины сохранена на уровне не ниже предыдущего поколения.

Одна из ключевых особенностей Yanmar V3-7 — сочетание компактности с продуманной кинематикой погрузочного оборудования. Машина имеет малый радиус разворота, точно следует заданной траектории при поворотах, позволяет удобно работать возле препятствий и обеспечивает достаточную высоту выгрузки и вылет ковша для загрузки материала в кузов грузового автомобиля.

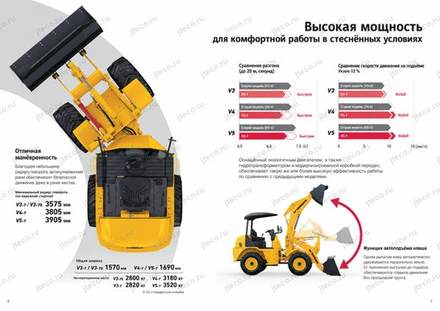

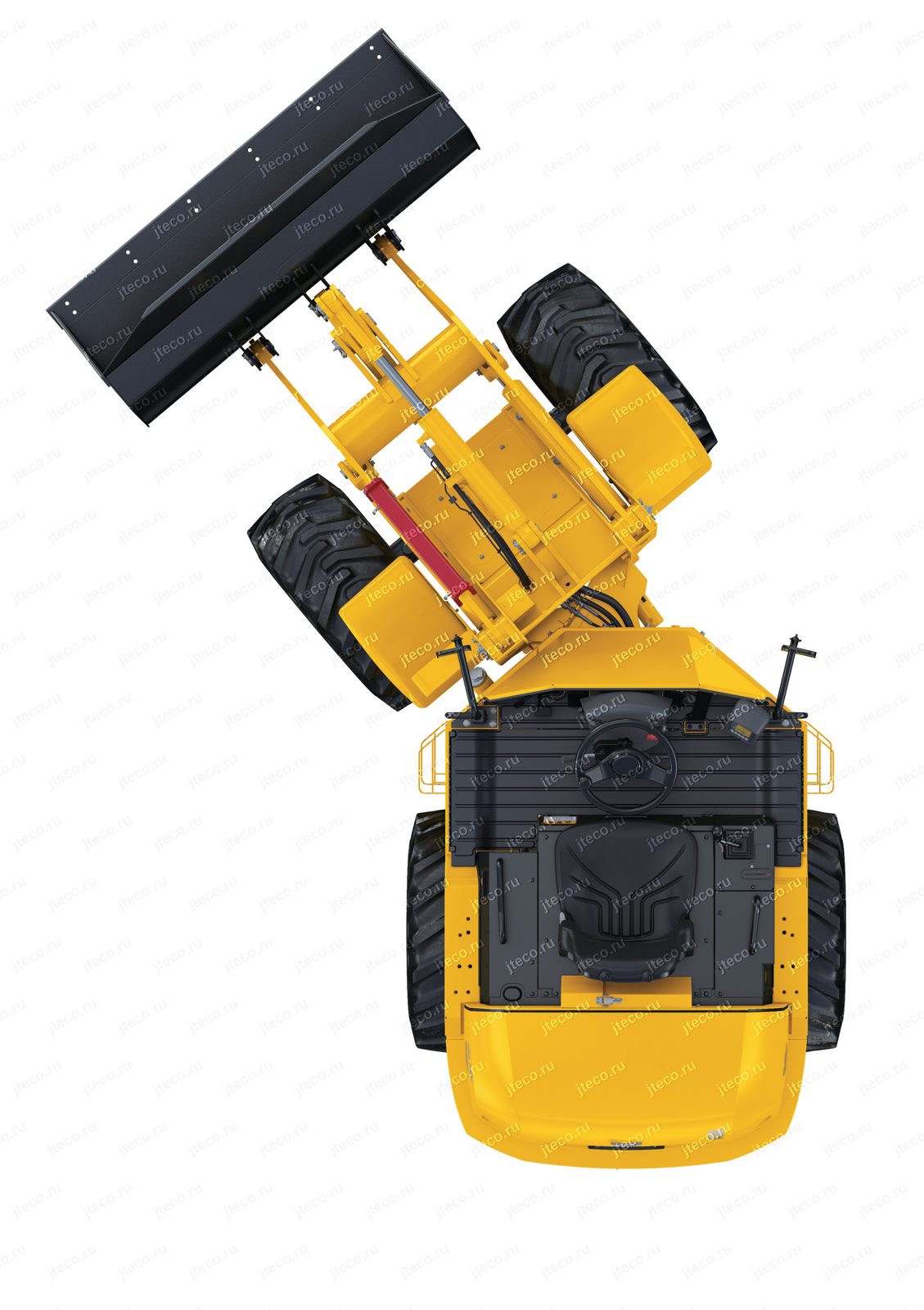

Шарнирно-сочленённая рама: манёвренность без смещения колёсной траектории

Yanmar V3-7 построен по шарнирно-сочленённой схеме. При повороте передняя и задняя части машины изменяют взаимное положение относительно центрального шарнира, благодаря чему погрузчик способен выполнять разворот на ограниченной площади.

Важная особенность конструкции — отсутствие разницы траекторий передних и задних колёс. Задние колёса проходят практически по следу передних, поэтому оператору проще заранее понимать, где окажется задняя часть машины после поворота.

На практике это особенно важно при работе:

• в узких проездах
• между зданиями и ограждениями
• рядом со складируемым материалом
• возле автомобилей и другой техники
• внутри ограниченных производственных площадок
• при уборке территории

на объектах, где пространство для манёвра сильно ограничено.

Такая схема уменьшает необходимость постоянно корректировать траекторию движения. Машина становится предсказуемой в поворотах, что одновременно повышает удобство оператора и безопасность работы рядом с препятствиями.

Малый радиус разворота и высокая манёвренность позволяют использовать V3-7 там, где более крупная техника потребовала бы значительно больше свободного пространства.

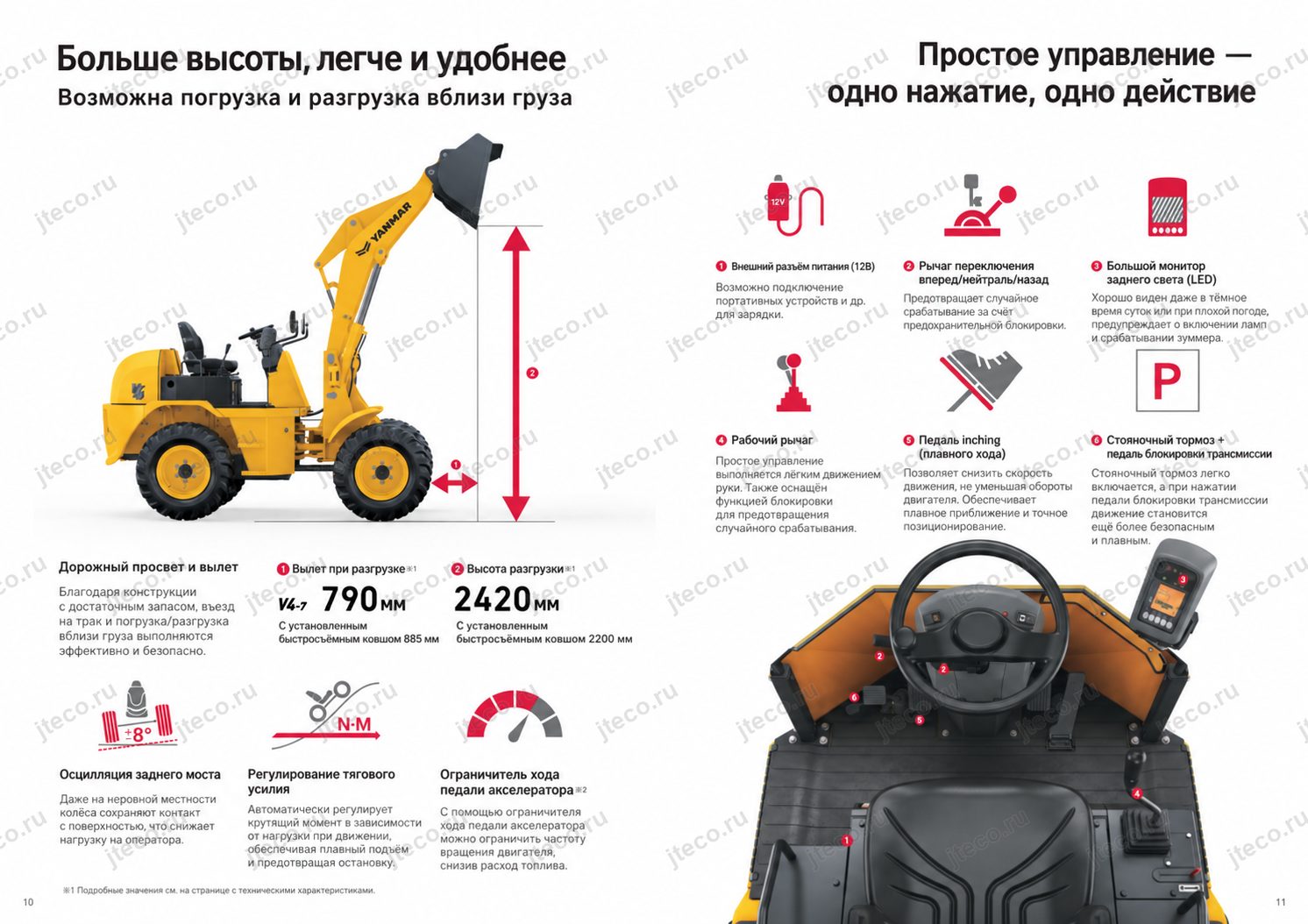

Продуманная геометрия погрузочного оборудования

Конструкция рабочего оборудования Yanmar V3-7 рассчитана не только на зачерпывание и перемещение материала, но и на удобную загрузку грузового транспорта.

Производитель отдельно подчёркивает высоту выгрузки и вылет ковша. Увеличенные рабочие параметры создают необходимое пространство между погрузчиком и кузовом автомобиля и позволяют безопаснее размещать материал внутри кузова.

Для оператора это означает меньше лишних манёвров при загрузке. Не требуется подводить машину вплотную к борту автомобиля или искать неудобное положение исключительно ради достижения нужной точки выгрузки.

Продуманная кинематика позволяет плавно поднять ковш, подвести его к зоне разгрузки и выгрузить материал в кузов. Такое решение особенно полезно при повторяющихся погрузочных циклах, когда удобство каждого движения напрямую влияет на общую производительность смены.

Автоматическое выравнивание ковша

Yanmar V3-7 оснащён функцией автоматического выравнивания ковша.

С помощью одного рычага ковш можно автоматически вернуть в горизонтальное положение относительно поверхности земли. После выгрузки оператор получает возможность плавно перевести его в положение, удобное для следующего зачерпывания грунта, снега или другого материала.

При большом количестве повторяющихся циклов эта функция заметно упрощает работу. Оператору не приходится каждый раз вручную ловить необходимый угол ковша несколькими движениями органами управления.

Автоматическое выравнивание помогает:

• быстрее подготовить ковш к следующему рабочему циклу
• точнее выдерживать его положение относительно поверхности
• сократить количество корректирующих движений
• сделать повторяющиеся операции более плавными

уменьшить нагрузку на оператора при продолжительной работе.

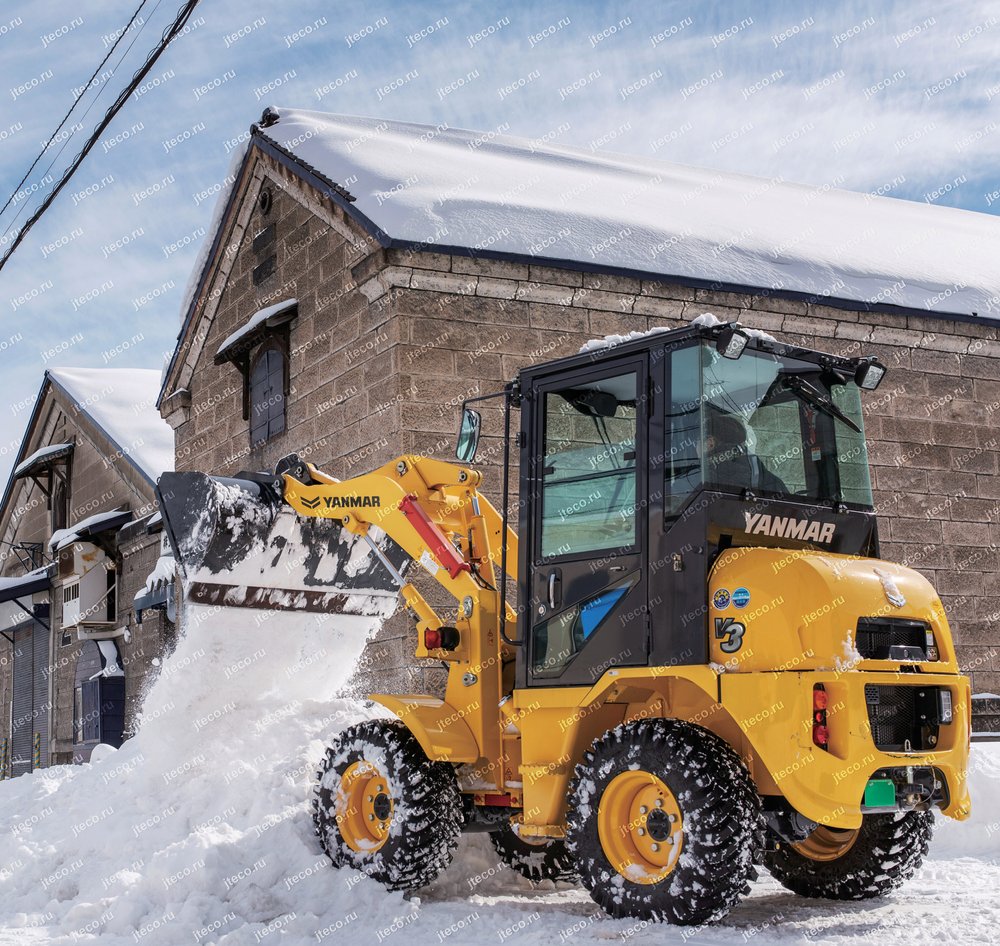

Особенно хорошо преимущество проявляется при уборке снега и при работе с сыпучими материалами, когда ковш приходится постоянно возвращать к поверхности после каждой разгрузки.

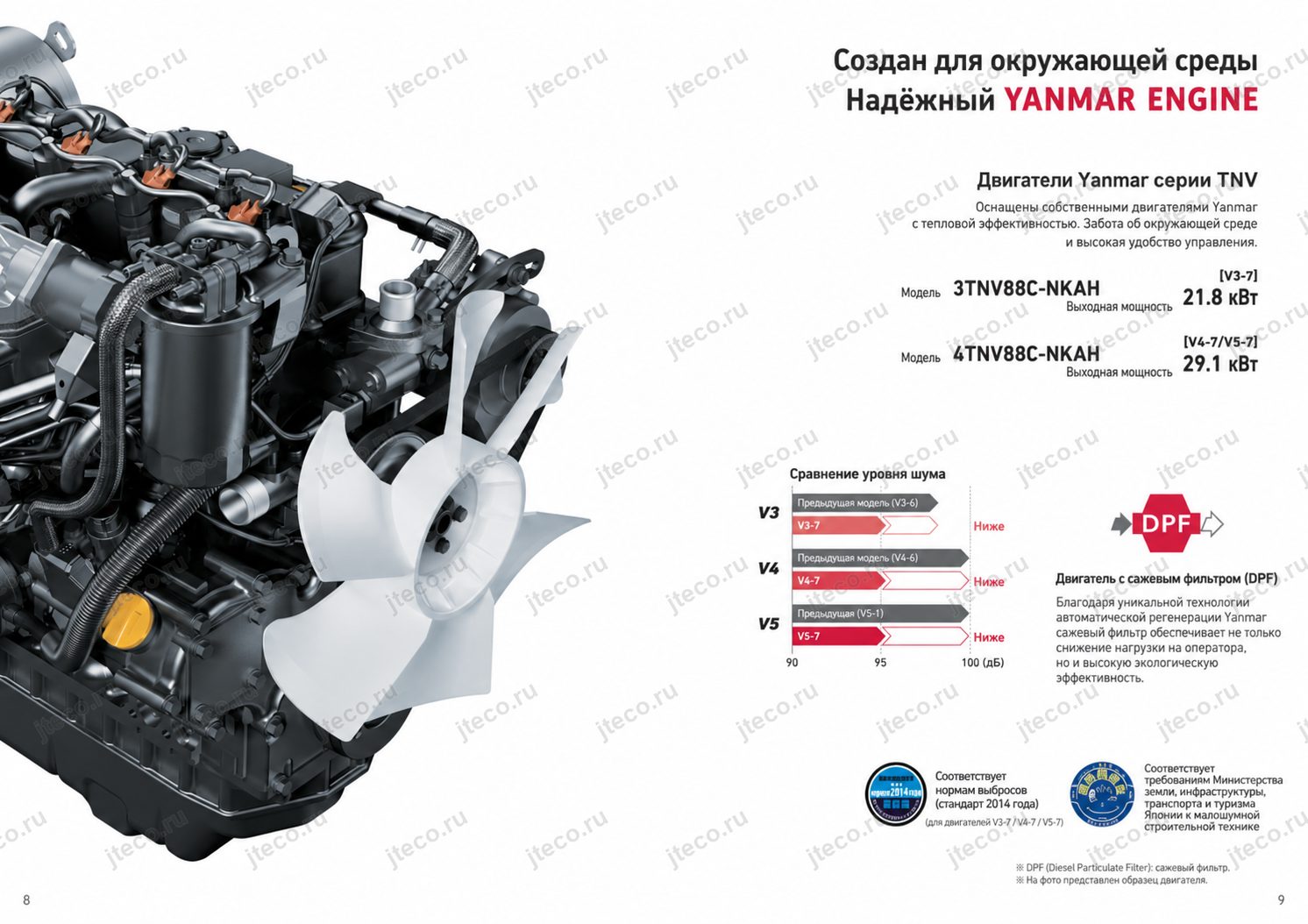

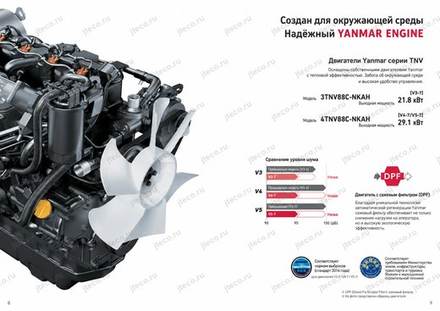

Двигатель YANMAR TNV — силовая установка собственного производства

На V3-7 установлен дизельный двигатель YANMAR серии TNV, разработанный самим производителем техники.

Это принципиально важная особенность конструкции: двигатель создан компанией, которая хорошо понимает реальные режимы работы собственной строительной техники, характер изменения нагрузки и требования к погрузочной машине.

Для V3-7 применяется современное сочетание:

• дизельного двигателя YANMAR TNV
• системы впрыска Common Rail
• дизельного сажевого фильтра DPF

автоматической регенерации DPF.

Система Common Rail обеспечивает электронно управляемую подачу топлива под высоким давлением. Для пользователя главное не само название технологии, а результат: современная система питания позволяет двигателю эффективнее работать в разных режимах нагрузки и одновременно соответствует повышенным экологическим требованиям.

DPF с автоматической регенерацией

DPF — дизельный сажевый фильтр, предназначенный для удаления твёрдых частиц из выхлопных газов дизельного двигателя.

По мере эксплуатации фильтр накапливает задержанные частицы и нуждается в регенерации — процессе их удаления путём контролируемого повышения температуры.

В Yanmar V3-7 используются три фирменные технологии автоматической регенерации YANMAR. Производитель подчёркивает, что регенерация организована таким образом, чтобы поддерживать высокую экологичность машины без необходимости останавливать рабочий процесс.

Для техники, которая должна выполнять последовательные рабочие циклы в течение смены, это особенно важно: система очистки выхлопа не должна превращаться в постоянную причину вынужденных остановок.

Сочетание Common Rail, DPF и автоматической регенерации позволяет V3-7 соответствовать современным требованиям по экологичности, сохраняя практичность ежедневной эксплуатации.

Сниженный уровень шума

Для поколения V3-7 производитель уделил отдельное внимание снижению шума.

В каталоге прямо указано, что уровень шума V3-7 снижен по сравнению с предыдущей моделью V3-6.

Кроме того, техника сертифицирована Министерством земли, инфраструктуры, транспорта и туризма Японии как строительная машина со сверхнизким уровнем шума.

Это существенное преимущество для эксплуатации погрузчика:

• рядом с жилыми объектами
• во дворах
• на коммунальных работах
• на площадках с персоналом
• при продолжительной работе в течение смены

в условиях, где снижение шумового воздействия имеет практическое значение.

Более низкий шум полезен не только окружающим. Он также делает продолжительную эксплуатацию машины комфортнее для самого оператора.

Производительность сохранена после перехода на экологичный двигатель

Установка современной экологичной силовой установки не привела к ухудшению рабочих возможностей погрузчика.

Одновременно с модернизацией двигателя инженеры YANMAR усовершенствовали гидравлическую систему и трансмиссию. В результате производитель заявляет рабочую производительность V3-7 не ниже, чем у предыдущих моделей.

Это важный инженерный баланс: экологические системы здесь не рассматриваются отдельно от рабочих характеристик машины. Двигатель, трансмиссия и гидравлика работают как единый комплекс.

Для владельца это означает, что переход на более современную систему очистки выхлопа не требует мириться со снижением эффективности основных погрузочных операций.

Система поддержания постоянной мощности

При движении нагрузка на компактный погрузчик может резко меняться. Например, на подъёме двигателю требуется больше тяги, чем на ровной поверхности, а на вязком или размокшем грунте сопротивление движению способно заметно увеличиться буквально за несколько метров.

В Yanmar V3-7 применяется система поддержания постоянной мощности.

В зависимости от текущей нагрузки она автоматически регулирует крутящий момент, помогая предотвратить остановку двигателя при движении:

• в гору
• по вязкой поверхности
• по размокшему грунту

в других условиях повышенного сопротивления движению.

Оператору не приходится постоянно компенсировать изменение нагрузки вручную. Машина самостоятельно подстраивает передачу тягового усилия под изменяющиеся условия, сохраняя более стабильное движение.

Ограничитель педали акселератора для экономичной работы

Для Yanmar V3-7 предусмотрен ограничитель педали акселератора.

Он позволяет поддерживать оптимальную частоту вращения двигателя и способствует снижению расхода топлива.

Практический смысл функции особенно хорошо проявляется при однотипных работах. Если для выполняемой операции нет необходимости постоянно использовать максимальные обороты двигателя, ограничитель помогает оператору работать в подходящем диапазоне и избегать неоправданно высокой частоты вращения.

Это даёт более рациональный режим эксплуатации силовой установки и помогает экономнее использовать топливо.

Удобное переключение направления движения

При погрузочных работах оператор постоянно чередует движение вперёд и назад: подъехать к материалу, наполнить ковш, отъехать, развернуться, приблизиться к месту выгрузки и снова вернуться за следующей порцией.

Поэтому удобство переключения направления непосредственно влияет на производительность.

Yanmar V3-7 оснащён бесступенчатым рычагом переключения переднего и заднего хода без использования сцепления.

Направление движения переключается кончиками пальцев. Оператору не требуется выполнять лишние действия с педалью сцепления, а управление остаётся удобным даже при частой смене направления движения.

Для защиты от ошибочного включения предусмотрена предохранительная блокировка.

Такое управление хорошо соответствует характеру работы компактного погрузчика, для которого быстрые повторяющиеся циклы «вперёд — назад» являются обычным режимом.

Педаль микроподачи — точное управление тяговым усилием

Ещё один важный элемент управления V3-7 — педаль микроподачи.

Она позволяет оператору педалью подключать или отключать передачу тягового усилия.

При нажатии педали подача мощности на движение прекращается, а после её отпускания возобновляется.

Это особенно удобно при выполнении операций, где необходимо точно управлять перемещением машины одновременно с работой погрузочного оборудования. Оператор может временно убрать тяговое усилие, не перестраивая весь режим работы машины, выполнить необходимое действие рабочим оборудованием, а затем снова продолжить движение.

Такое решение повышает точность управления при маневрировании и работе в ограниченном пространстве.

Управление рабочим оборудованием одной рукой

Рычаг управления рабочим оборудованием Yanmar V3-7 рассчитан на удобную работу одной рукой.

Это делает основные операции с ковшом естественными и понятными, особенно при многократном повторении одного и того же цикла.

Для предотвращения случайного срабатывания рычаг оборудован блокировкой.

Таким образом, удобство управления сочетается с защитой от непреднамеренного движения рабочего оборудования.

Качающийся задний мост — устойчивее на неровной поверхности

Неровный грунт является нормальным условием эксплуатации строительной и коммунальной техники. Поэтому Yanmar V3-7 оснащён качающимся задним мостом.

Задний мост способен адаптироваться к неровностям поверхности, помогая сохранять рабочее место оператора максимально близко к горизонтальному положению даже при движении по неровному участку.

Это даёт сразу несколько практических преимуществ.

Во-первых, машина лучше приспосабливается к рельефу.

Во-вторых, оператор испытывает меньше раскачивания и меньше устает при длительной работе.

В-третьих, более стабильное положение рабочего места облегчает точное управление ковшом и движением погрузчика.

Для компактной машины, которая может эксплуатироваться не только на подготовленном покрытии, но и непосредственно на рабочей площадке, такая конструкция особенно ценна.

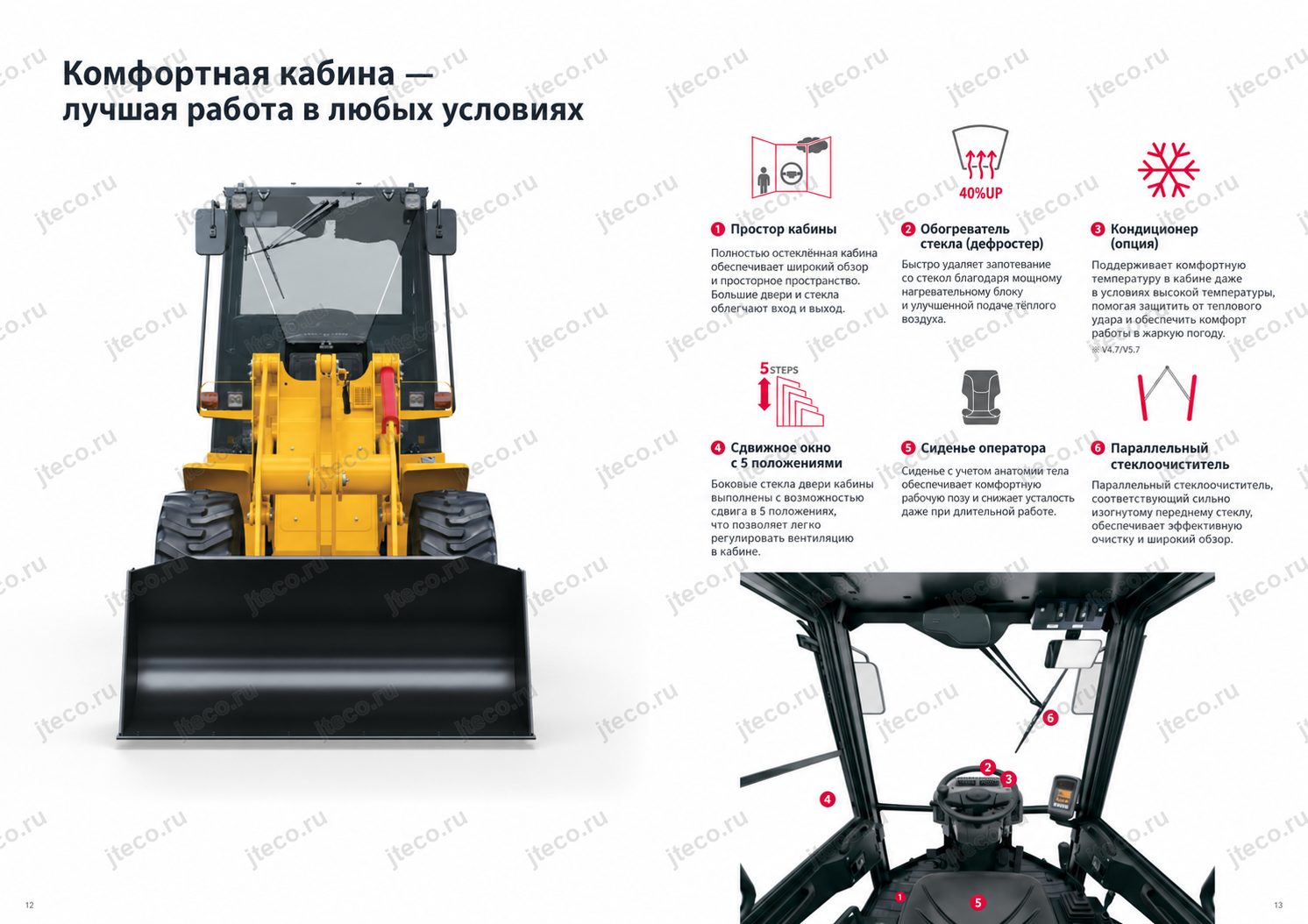

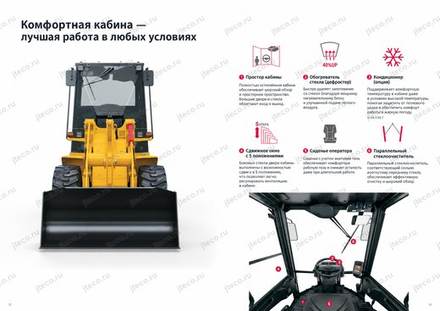

Просторное рабочее место и хорошая обзорность

Для исполнения Yanmar V3-7 с кабиной большое внимание уделено обзору рабочей зоны.

Большая площадь остекления создаёт ощущение открытого рабочего пространства и помогает оператору лучше видеть обстановку вокруг машины.

Остекление двери продолжается практически до её нижней части. Благодаря этому хорошо просматривается пространство непосредственно возле погрузчика — именно та зона, которая часто оказывается наиболее сложной для контроля на компактной строительной технике.

Хорошая обзорность особенно важна:

• при точном подъезде к материалу
• при маневрировании возле препятствий
• при работе рядом с транспортом
• при использовании навесного оборудования

при движении в узком пространстве.

Чем меньше оператор вынужден менять положение тела в поиске нужного угла обзора, тем удобнее работать в течение продолжительной смены.

Дефростер с увеличенной производительностью

Исполнение с кабиной предусматривает дефростер, предназначенный для поддержания хорошей видимости через остекление.

Производительность отопительного блока увеличена на 40 %. Благодаря этому система быстрее устраняет запотевание, а зимой заметно ускоряет оттаивание замёрзших стёкол.

Это не просто элемент комфорта. Чистое стекло напрямую связано с безопасностью работы компактного погрузчика, поскольку оператор должен постоянно контролировать пространство перед машиной, возле ковша и рядом с препятствиями.

Важно, что в исходном каталоге кондиционер отдельно указан для моделей V4-7 и V5-7, поэтому для V3-7 ключевой заявленной климатической функцией кабины является именно эффективный дефростер.

Пятиступенчатое сдвижное окно

Стекло левой двери кабины выполнено сдвижным и имеет пять фиксируемых положений.

Оператор может выбирать степень открытия в зависимости от погоды и условий эксплуатации, регулируя поступление наружного воздуха значительно точнее, чем при простом варианте «открыто или закрыто».

Это полезно в тёплую погоду, при необходимости усилить вентиляцию или сохранить возможность общения с находящимися рядом работниками без полного открытия двери.

Регулируемое сиденье оператора

Стандартное сиденье позволяет регулировать положение вперёд и назад, чтобы подобрать более удобную посадку в соответствии с телосложением оператора.

Правильное положение относительно органов управления особенно важно при работе в течение нескольких часов подряд: педали, рычаг рабочего оборудования и переключатель направления должны оставаться доступными без постоянного изменения позы.

В качестве дополнительного оборудования предлагается более развитое сиденье с регулировкой наклона спинки, подвеской и подлокотниками.

Подвеска уменьшает воздействие вибраций и толчков при движении по неровной поверхности, а регулировка спинки позволяет точнее настроить рабочее положение. Такое исполнение имеет смысл для машин с высокой ежедневной наработкой, где комфорт оператора непосредственно влияет на его утомляемость.

Стеклоочиститель с увеличенной зоной очистки

На машине используется непараллельная траектория движения стеклоочистителя.

Специальная кинематика позволяет щётке охватывать большую площадь переднего стекла, улучшая удаление воды и загрязнений из рабочей зоны обзора.

В качестве дополнительного оборудования предлагается зимний стеклоочиститель, рассчитанный на эксплуатацию во время снегопада.

Это позволяет лучше адаптировать машину к сезонной работе и сохранить видимость в сложных зимних условиях.

Простое управление стояночным тормозом

Стояночный тормоз Yanmar V3-7 имеет ножное управление.

Рядом расположена отдельная педаль разблокировки, позволяющая быстро и плавно снять машину со стояночного тормоза.

Дополнительно предусмотрена система предупреждения: если двигатель остановлен, а стояночный тормоз не включён, погрузчик сообщает об этом оператору звуковым сигналом и контрольной лампой.

Такое решение уменьшает вероятность оставить машину без надлежащей фиксации после завершения работы.

Внешний выключатель двигателя

Для экстренных ситуаций Yanmar V3-7 оборудован внешним выключателем двигателя.

Он позволяет остановить двигатель снаружи машины.

Наличие наружного аварийного органа управления особенно важно для строительной техники: при нештатной ситуации находящемуся рядом человеку не требуется подниматься на рабочее место оператора, чтобы заглушить силовую установку.

Стопор гидроцилиндра стрелы для безопасного обслуживания

При техническом обслуживании поднятое рабочее оборудование должно быть надёжно зафиксировано.

Для этого предусмотрен стопор гидроцилиндра стрелы, позволяющий механически зафиксировать стрелу в поднятом положении.

Это снижает риск непреднамеренного опускания рабочего оборудования при проверке и обслуживании узлов машины.

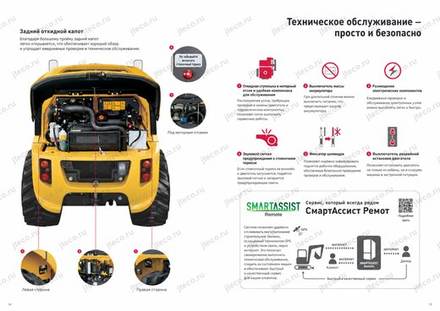

Удобный доступ к сервисным зонам

Конструкция Yanmar V3-7 ориентирована на упрощение ежедневного обслуживания.

Производитель предусмотрел несколько зон доступа:

• широко открывающийся задний капот
• пространство под ступенью оператора
• сервисный доступ с левой стороны

сервисный доступ с правой стороны.

Такое расположение позволяет добираться до обслуживаемых узлов с разных сторон машины, а не разбирать окружающие элементы ради обычной проверки.

На практике удобный сервисный доступ важен не меньше, чем рабочие характеристики. Чем проще осмотреть машину и выполнить ежедневное обслуживание, тем выше вероятность, что необходимые проверки действительно будут выполняться регулярно.

Централизованное размещение электрооборудования

Основные электрические компоненты собраны в одном месте.

Это упрощает ежедневную проверку электрооборудования и делает поиск необходимых компонентов удобнее при обслуживании.

Вместо распределения критически важных элементов по разным зонам машины оператор или механик получает централизованный узел доступа.

Выключатель аккумуляторной батареи

На Yanmar V3-7 предусмотрен выключатель аккумуляторной батареи.

При длительном хранении его можно перевести в положение «ВЫКЛ.», отключив батарею от электрической системы машины.

Основная задача такого решения — предотвращение разряда аккумулятора во время простоя.

Функция особенно полезна для техники, которая используется сезонно или может несколько недель находиться без работы.

Розетка внешнего питания 12 В

Рабочее место оснащено 12-вольтовой розеткой внешнего питания.

Она может использоваться для зарядки мобильного телефона и других совместимых устройств.

Небольшая деталь, но при полноценной рабочей смене возможность поддерживать связь без отдельного внешнего источника питания оказывается весьма практичной.

SmartAssist Remote — дистанционный контроль машины

Для V3-7 предусмотрена система SmartAssist Remote, объединяющая функции дистанционного мониторинга и поддержки.

Машина, оборудованная GPS и устройством связи, способна передавать информацию через интернет в систему удалённого мониторинга.

Таким образом формируется цепочка:

погрузчик с GPS → интернет → дистанционная система мониторинга → производитель или сервисная служба → сервисная поддержка владельца.

Система позволяет контролировать эксплуатацию машины и её состояние на расстоянии. Производитель отдельно указывает, что SmartAssist Remote помогает не только контролировать работу техники, но и противодействовать её краже.

Удалённый мониторинг предназначен в том числе для сокращения простоев: информация о состоянии машины позволяет своевременнее выявлять необходимость обслуживания и организовывать техническую поддержку.

Для владельца техники это особенно актуально в ситуации, когда погрузчик работает не рядом с офисом компании, а на удалённом объекте.

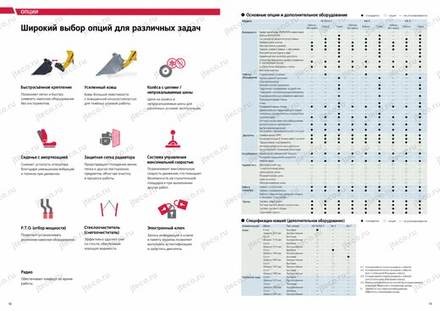

Возможность применения разнообразного навесного оборудования

Yanmar V3-7 может оснащаться гидравлическим приводом отбора мощности P.T.O.

Это дополнительное исполнение предназначено для работы с различным навесным оборудованием.

Привод отбора мощности позволяет использовать возможности силовой и гидравлической системы погрузчика не только для штатного ковша, но и для совместимого дополнительного рабочего оборудования, расширяя спектр задач одной машины.

Для владельца это возможность не ограничивать V3-7 только погрузкой сыпучего материала. При соответствующем оснащении одна базовая машина может использовать разные рабочие органы в зависимости от текущей задачи.

Быстросъёмное устройство

В качестве опции предлагается быстросъёмное устройство для рабочего оборудования.

Оно позволяет быстрее устанавливать и снимать навесное оборудование, причём производитель отдельно подчёркивает возможность выполнить замену без необходимости пачкать руки.

При эксплуатации погрузчика с несколькими видами рабочего оборудования скорость перехода от одной задачи к другой имеет большое значение. Быстросъёмная система сокращает объём ручных операций и делает смену навески удобнее.

Особенно полезно такое оснащение для предприятий, где одна машина в течение дня выполняет несколько разных видов работ.

Система ограничения максимальной скорости

Для операций, где требуется высокая мощность двигателя при относительно небольшой скорости движения, доступна система ограничения максимальной скорости.

Она предназначена, например, для:

• уборки снега
• работы с навесным оборудованием

других операций, требующих значительной мощности двигателя.

Система автоматически ограничивает скорость движения до значения, более подходящего для выполняемой работы.

В результате оператор может использовать необходимую мощность двигателя, не разгоняя машину быстрее, чем требуется конкретной технологической операцией.

Пылезащитная сетка радиатора

В качестве дополнительного оборудования для V3-7 предлагается пылезащитная сетка радиатора.

Она предотвращает попадание в радиатор земли, соломы и других посторонних материалов, которые могут подниматься во время работы.

Главная практическая польза — уменьшение загрязнения радиатора и сокращение времени, необходимого на его очистку.

Такое оснащение особенно уместно при эксплуатации машины там, где в воздух регулярно поднимается большое количество лёгких загрязнений и растительных остатков.

Ковш увеличенной вместимости с антикоррозионной защитой

Для специальных условий эксплуатации доступен ковш увеличенной вместимости с защитой от коррозии, предназначенный в том числе для применения в животноводстве.

Металлическое защитное покрытие уменьшает вероятность появления ржавчины и повышает устойчивость поверхности к воздействию агрессивной рабочей среды.

Дополнительно антикоррозионное защитное покрытие может применяться на колёсных дисках.

Такое исполнение имеет смысл там, где техника регулярно контактирует с влагой, загрязнениями и средами, способствующими развитию коррозии.

Варианты шин и колёс

Для адаптации Yanmar V3-7 к различным условиям эксплуатации производитель предлагает несколько вариантов оснащения ходовой части, включая:

• колёсные диски с защитным покрытием
• зимние шины

непрокалываемые шины.

Это позволяет подбирать конфигурацию с учётом реального характера работ.

Зимние шины ориентированы на сезонную эксплуатацию в соответствующих дорожных условиях, а непрокалываемое исполнение представляет интерес для площадок, где существует повышенный риск повреждения обычной пневматической шины.

Электронный ключ

В перечне дополнительного оборудования предусмотрен электронный ключ.

Перед разрешением запуска двигателя машина считывает информацию, записанную в ключе.

Это создаёт дополнительный уровень контроля доступа к технике: одного механического совпадения ключа с замком недостаточно — машина должна распознать его электронную информацию.

В сочетании с дистанционными возможностями SmartAssist Remote такая опция усиливает комплекс мер по защите техники от несанкционированного использования.

Варианты исполнения рабочего места

Для Yanmar V3-7 предусмотрены различные варианты исполнения верхней части рабочего места:

• без навеса и кабины
• с 2-стоечным навесом
• с 4-стоечным навесом

с кабиной.

Это позволяет подобрать конфигурацию под характер эксплуатации, условия площадки и требования владельца.

Также может устанавливаться проблесковый маячок. При использовании маячка и движении по дорогам общего пользования производитель указывает на необходимость уведомления соответствующего органа общественной безопасности в соответствии с действующими требованиями.
