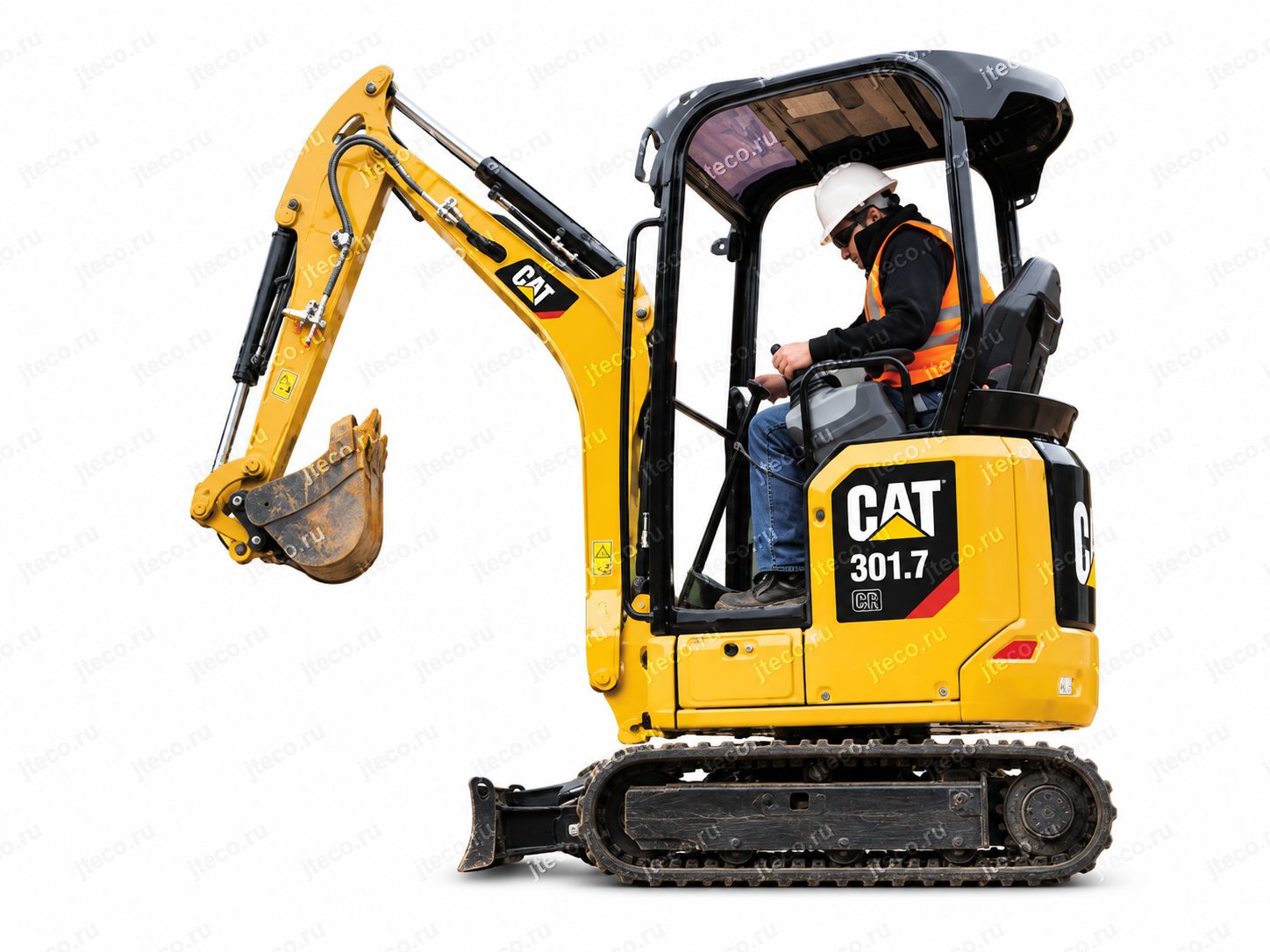

Мини-экскаватор CAT 301.7CR

Назначение и сферы применения

301.7 CR рассчитан на работы, где от компактного экскаватора требуется не просто возможность копать, а точное управление рабочим оборудованием и высокая приспособляемость к разным операциям. Электронно управляемая гидравлика позволяет изменять характер реакции стрелы, рукояти, ковша и поворота платформы под конкретную задачу. Оператор может сделать движения более плавными для точной работы либо выбрать более высокую скорость механизмов там, где приоритетом становится производительность.

Такой подход особенно полезен на объектах, где в течение одной смены приходится постоянно менять характер работы. Машина может выполнять земляные операции, работать ковшом, перемещаться по площадке, выполнять планировку отвалом и использовать дополнительное гидравлическое оборудование при соответствующем оснащении.

Отдельное преимущество 301.7 CR — раздвижная ходовая часть, входящая в стандартное оснащение модели. Изменение ширины ходовой части позволяет сочетать возможность прохода по ограниченному пространству с повышенной устойчивостью во время выполнения рабочих операций. То есть транспортное или проходное положение не обязательно должно быть постоянным: геометрию ходовой части можно адаптировать под условия конкретного участка.

Для планировочных операций предусмотрен плавающий режим отвала. Он позволяет выполнять выравнивание поверхности с использованием собственного веса отвала, без необходимости постоянно корректировать его положение вручную. Это упрощает работу и помогает получать более ровный результат при проходе машины по поверхности.

В зависимости от комплектации 301.7 CR может оснащаться резиновыми гусеницами шириной 230 мм либо стальными башмаками с двойным грунтозацепом той же ширины. Это позволяет подобрать исполнение ходовой части под характер покрытия и предполагаемые условия эксплуатации.

Ключевые преимущества

Электронно управляемая гидравлика вместо жёстко заданных характеристик

Одно из наиболее заметных отличий 301.7 CR — возможность менять характер работы гидравлических механизмов непосредственно через цветной ЖК-монитор. В традиционной системе оператор получает заранее заданную скорость механизмов и привыкает к поведению машины. Здесь сама машина может быть настроена под привычки оператора.

Для стрелы, рукояти, ковша и поворота платформы предусмотрено три уровня скорости: медленный, средний и быстрый. Настройки можно изменять как совместно для всех механизмов, так и индивидуально. Например, можно оставить высокую скорость поворота платформы, но сделать движение ковша более спокойным, если выполняемая операция требует особенно точного дозирования.

Отдельно регулируется скорость реакции органов управления. Стрела, рукоять, ковш и поворот платформы могут получать общую настройку либо индивидуальные параметры реакции. Таким образом, 301.7 CR позволяет изменять не только максимальную скорость движения механизма, но и то, насколько быстро машина реагирует на воздействие оператора на джойстик.

Это даёт практическое преимущество при смене характера работ. Для точной планировки или работы в ограниченной зоне можно выбрать более спокойную реакцию. Когда требуется увеличить темп операций, настройки можно изменить через монитор без механической перенастройки гидросистемы.

Управление движением одним джойстиком

В специальном режиме перемещение машины вперёд, назад, влево и вправо выполняется одним левым джойстиком. Оператору не требуется постоянно переносить руки между различными органами управления.

Режим включается и отключается кнопкой на джойстике, а его текущее состояние отображается на мониторе. Левый джойстик в этом режиме отвечает за движение машины и поворот платформы. Правым джойстиком можно управлять рабочим оборудованием либо отвалом — соответствующее назначение выбирается через монитор.

Такое управление особенно удобно при планировке. Оператор может одной рукой направлять движение машины, а второй работать отвалом. Это позволяет сохранять естественное положение рук, уменьшает число лишних движений и снижает нагрузку при длительной работе.

Круиз-контроль для продолжительного движения

После включения режима управления движением одним джойстиком оператор может нажать переднюю кнопку левого джойстика, чтобы машина сохранила текущее направление и режим движения. После этого постоянное удерживание рычага не требуется.

Производитель особенно отмечает пользу этой функции при работе отвалом. Когда машина должна двигаться с постоянным режимом, оператор может сосредоточиться на управлении отвалом и качестве планировки, вместо того чтобы одновременно удерживать направление движения.

Раздвижная ходовая часть

Для 301.7 CR раздвижная ходовая часть входит в стандартное оснащение. Ширину можно изменять в зависимости от условий работы: более компактная конфигурация удобна для прохода через ограниченные пространства, а расширение колеи повышает устойчивость машины во время выполнения операций.

Изменение выполняется с помощью переключателя и рычага. Для владельца это означает более широкую применимость одной машины без необходимости выбирать между компактностью и устойчивостью как двумя взаимоисключающими характеристиками.

Двигатель и производительность

Дизельный двигатель Cat C1.1 мощностью 14,1 кВт

На Caterpillar 301.7 CR установлен дизельный двигатель Cat C1.1 с номинальной мощностью 14,1 кВт. По данным производителя, это примерно на 19 % больше, чем у предыдущей версии модели 301.7 CR.

Двигатель соответствует требованиям третьего этапа японских нормативов по выбросам строительной техники. Также заявлено соответствие европейскому стандарту EU Stage V для внедорожных дизельных двигателей. Машина сертифицирована в Японии как строительная техника сверхнизкого уровня шума.

Рост мощности здесь сочетается с технологиями, направленными на снижение расхода топлива. Двигатель и гидравлическая система работают как единый комплекс: электронное управление насосом позволяет эффективнее преобразовывать мощность двигателя в гидравлическую мощность и не создавать избыточный поток там, где он не требуется.

Система «мощность по требованию»

301.7 CR самостоятельно изменяет частоту вращения двигателя в зависимости от текущей нагрузки.

В обычных условиях максимальная частота вращения ограничивается приблизительно 2 400 об/мин. Такой режим снижает ненужный расход топлива. Когда электронная система определяет, что машине требуется дополнительная мощность, обороты автоматически увеличиваются до 2 575 об/мин.

Оператору не нужно постоянно вручную выбирать между экономичным и максимальным режимом. Машина использует повышенные обороты тогда, когда они действительно нужны для выполнения операции, а в остальных ситуациях работает с ограниченной частотой вращения.

Автоматический холостой ход

Если органы управления остаются в нейтральном положении три секунды или более, двигатель автоматически снижает частоту вращения до 1 000 об/мин.

На строительной площадке короткие паузы возникают регулярно: ожидание, изменение положения рабочего оборудования, подготовка следующей операции. Автоматическое снижение оборотов позволяет не расходовать топливо на поддержание высокой частоты вращения двигателя в моменты, когда гидравлическая мощность фактически не используется.

Автоматическая остановка двигателя

Если машина в течение заданного времени остаётся на холостом ходу, двигатель автоматически останавливается. Функция уменьшает бесполезный расход топлива и сокращает выбросы CO₂.

Время до остановки можно задать в диапазоне от 3 до 15 минут с шагом в одну минуту. Это позволяет настроить систему под характер эксплуатации: при частых коротких паузах выбрать более длительный интервал, а при работе с продолжительными простоями — сократить его.

Снижение расхода топлива примерно на 10 %

По результатам испытаний Caterpillar, применение гидравлической системы нового поколения позволяет снизить расход топлива приблизительно на 10 % относительно предыдущей модели.

Этот результат достигается не одной функцией, а совместной работой нескольких систем: электронного управления производительностью гидравлического насоса, оптимизации гидравлического потока, автоматического холостого хода, автоматической остановки двигателя и системы мощности по требованию.

Гидравлика и рабочее оборудование

Гидравлическая система нового поколения

Джойстики 301.7 CR передают электрические сигналы электронной системе управления. На основании этих сигналов система одновременно регулирует движение золотников гидрораспределителя и производительность гидравлического насоса.

В состав системы входят электронный модуль управления, насос с электронным управлением, электронно управляемый гидрораспределитель и система оптимизации гидравлического потока.

Основная практическая особенность такой архитектуры — возможность точно согласовывать объём подаваемой гидравлической жидкости с действиями оператора. Насосу не требуется постоянно обеспечивать одинаковую производительность независимо от реальной потребности рабочего оборудования. Это способствует экономии топлива и одновременно обеспечивает плавность движений.

Индивидуальная настройка стрелы, рукояти, ковша и поворота

Через монитор оператор может выбрать один из трёх уровней скорости рабочего оборудования — медленный, средний или быстрый. Причём параметры стрелы, рукояти, ковша и поворота платформы разрешается устанавливать независимо друг от друга.

Так же гибко регулируется реакция джойстиков. Если один оператор предпочитает быстрый отклик машины, а другому удобнее более плавная реакция, характеристики управления можно изменить без вмешательства в гидравлику.

Такой функционал полезен и при работе с различными материалами. Там, где важна аккуратность, можно замедлить конкретный механизм. Там, где требуется цикличная работа с высокой скоростью, соответствующие настройки можно повысить.

Стрела и рукоять

Для 301.7 CR предусмотрена стрела длиной 1 780 мм. Она является стандартной для всех указанных в брошюре комплектаций этой модели.

Стандартная рукоять имеет длину 960 мм. Для всех пакетов доступна длинная рукоять 1 160 мм в качестве опции.

Цилиндр стрелы расположен с тыльной стороны самой стрелы. Такая компоновка уменьшает риск его повреждения при загрузке самосвала или при работе с грузом и материалом, подтянутым близко к машине.

Защищённая прокладка гидролиний

Трубопроводы переднего рабочего оборудования проложены внутри конструкции. Такое решение снижает вероятность случайного повреждения гидравлических линий при работе в стеснённых условиях или рядом с препятствиями.

Линии для дополнительного оборудования также проложены внутри до центральной части стрелы. Чем меньше открытых участков гидравлических шлангов находится снаружи рабочего оборудования, тем ниже вероятность их контакта с окружающими объектами.

Ковши

В стандартном исполнении 301.7 CR комплектуется ковшом вместимостью 0,044 м³, или 0,038 м³ по указанной в брошюре альтернативной системе обозначения, шириной 450 мм.

В качестве опции доступен ковш вместимостью 0,03 м³, или 0,02 м³, шириной 300 мм.

Это позволяет подобрать рабочий орган с учётом характера земляных операций и требуемой ширины разработки.

Гидролиния дополнительного оборудования

Для 301.7 CR предусмотрена возможность оснащения гидролинией дополнительного оборудования. Управление может выполняться ползунковым переключателем под большим пальцем правой руки. Также предусмотрена схема, сочетающая слайдер на джойстике с правой ножной педалью.

Система поддерживает регулировку расхода гидравлической жидкости и режим непрерывного потока. Это важно при использовании навесного оборудования, требующего постоянной подачи масла: оператор может настроить гидравлический поток под конкретный рабочий орган.

Плавающий режим отвала

Плавающая функция отвала входит в основное стандартное оснащение 301.7 CR. В этом режиме планировочные работы выполняются с использованием собственного веса отвала.

Для оператора это означает меньше постоянных корректирующих движений рычагом при выравнивании поверхности. Отвал следует рельефу в плавающем режиме, что делает продолжительную планировку удобнее.

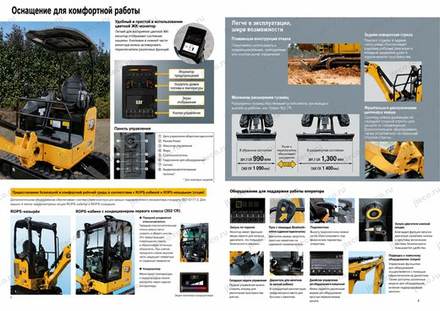

Удобство и безопасность оператора

Рабочее место с настройкой под оператора

301.7 CR предлагается в нескольких вариантах исполнения рабочего места. В зависимости от пакета это может быть мягкий навес либо четырёхстоечный защитный навес ROPS. Конструкция ROPS соответствует стандарту ISO 12117-2 по защите оператора гидравлического экскаватора при опрокидывании.

В стандартное оснащение входит низкая виниловая спинка сиденья, инерционный ремень безопасности и регулируемый по высоте подлокотник. Предусмотрена функция подъёма и наклона сиденья оператора, позволяющая подобрать более удобное рабочее положение.

Складные педали хода можно убрать, когда они не используются. В результате увеличивается свободное пространство для ног — особенно полезное решение для компактной машины, где рациональная организация рабочего места непосредственно влияет на удобство продолжительной смены.

Цветной ЖК-монитор

Цветной жидкокристаллический монитор используется не только для отображения состояния машины, но и как основной интерфейс настройки.

На экране отображаются предупреждающие индикаторы, уровень топлива, температура охлаждающей жидкости и другие параметры. Изменение настроек выполняется кнопками и переключателями, расположенными в нижней части монитора.

Через монитор оператор может регулировать скорость рабочего оборудования и реакцию органов управления, назначать соответствующие функции джойстикам, переключать схемы управления и работать с другими электронными функциями машины.

Таким образом, индивидуальная настройка 301.7 CR выполняется непосредственно с рабочего места, без механического переключения элементов гидросистемы.

Четыре схемы управления

Для модели стандартно предусмотрен быстросменный выбор одной из четырёх схем управления. Переключение осуществляется через монитор непосредственно с места оператора.

Для техники, на которой работают разные машинисты, это особенно удобно: не требуется заставлять каждого оператора адаптироваться к единственной схеме. Машину можно быстрее настроить под привычный алгоритм управления конкретного человека.

Управление поворотом стрелы

Поворотом стрелы можно управлять ползунковым переключателем на левом джойстике. Органы управления сосредоточены в зоне естественного положения рук оператора, поэтому для выполнения операции не требуется постоянно переносить руку на отдельный рычаг.

Управление отвалом правым джойстиком

В соответствующем режиме правый джойстик используется для управления отвалом. Переключение между обычным управлением стрелой и ковшом и функциями отвала выполняется через монитор.

В сочетании с управлением движением одной левой рукой это создаёт удобную схему для планировки: левая рука задаёт направление движения машины, правая контролирует положение отвала.

Автоматическое двухскоростное движение

Автоматическое двухскоростное движение входит в стандартное оснащение 301.7 CR. Система дополняет электронные функции управления перемещением машины и снижает необходимость в лишних переключениях со стороны оператора.

Запуск двигателя по коду

Стандартное оснащение предусматривает запуск двигателя после ввода пароля. Код вводится через монитор и ограничивает возможность запуска машины посторонним человеком даже при наличии обычного ключа.

Дополнительно для всех пакетов предлагается защитный Bluetooth-ключ. При соответствующей комплектации доступен кнопочный запуск двигателя с Bluetooth-ключом.

Освещение

Стандартно 301.7 CR оснащается правым галогенным фонарём на стреле с защитой и функцией остаточного освещения.

В качестве дополнительного оборудования может устанавливаться правый светодиодный фонарь стрелы, а для соответствующих исполнений с защитным навесом доступны два верхних передних светодиодных рабочих фонаря. Также предусмотрен комплект из двух передних и одного заднего светодиодного фонаря.

Для навеса ROPS могут устанавливаться левое и правое боковые зеркала. В качестве опции предусмотрена полная передняя защитная панель из поликарбоната.

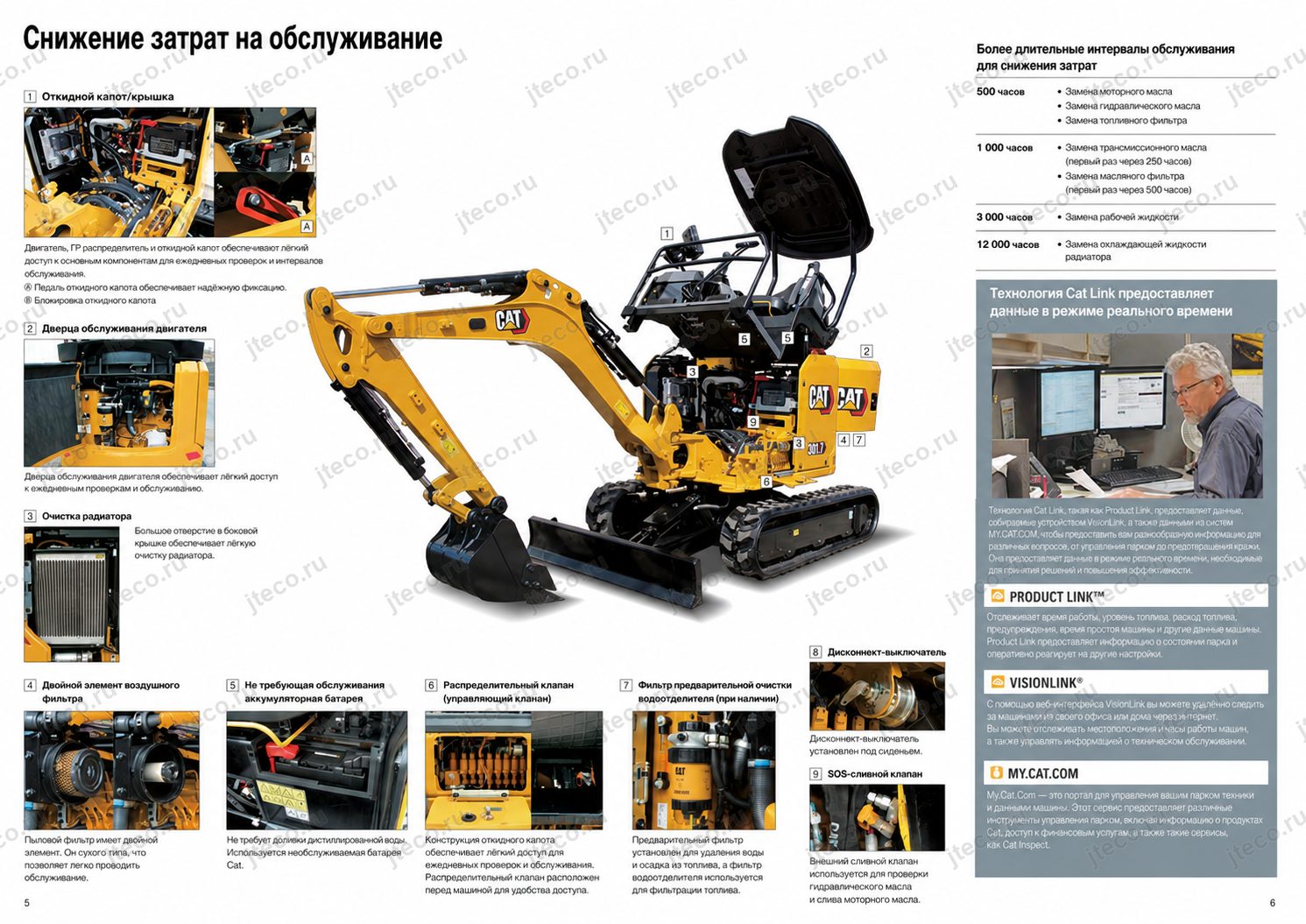

Надёжность и обслуживание

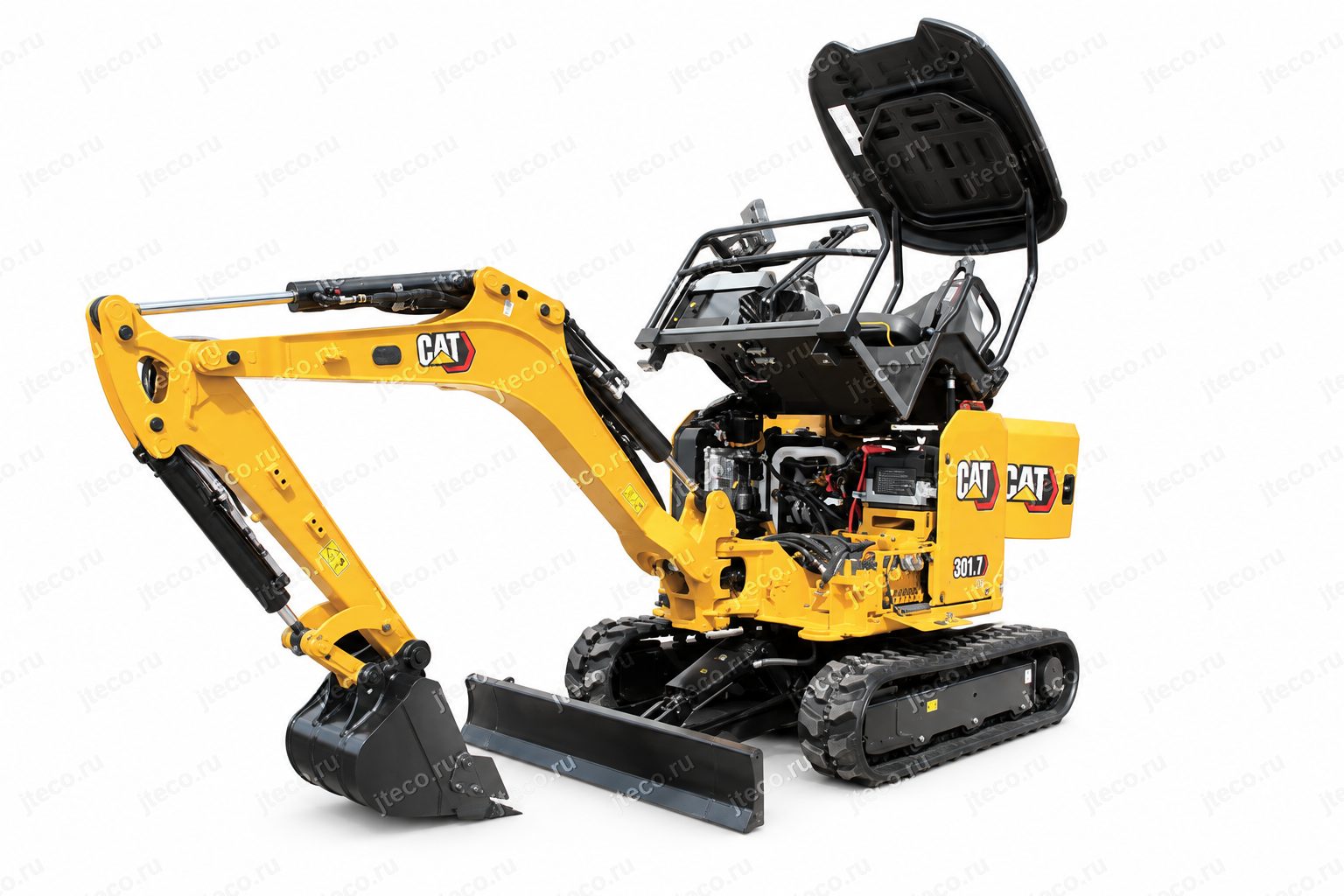

Откидная конструкция для сервисного доступа

Конструкция рабочего места предусматривает возможность подъёма кабины или навеса для доступа к внутренним компонентам машины. При поднятой конструкции используется распорный рычаг, а сама кабина фиксируется в верхнем положении.

Такое решение открывает доступ к узлам, которые при обычной эксплуатации защищены элементами рабочего места.

Доступ к блоку управляющих клапанов

Для обслуживания всего блока управляющих клапанов предусмотрена функция подъёма пола оператора.

При этом ежедневные проверки не требуют каждый раз поднимать пол: доступ к необходимым узлам возможен через пол рабочей площадки и боковые крышки. То есть глубокое обслуживание и регулярный контроль разделены по уровню необходимого доступа.

Удобная очистка радиатора

Большой проём боковой крышки облегчает доступ к радиатору для очистки. Для машины, работающей в пыли и грунте, возможность регулярно очищать систему охлаждения без сложной разборки упрощает повседневное обслуживание.

Воздушный фильтр с двойным элементом

В системе впуска применяется воздушный фильтр с двойным элементом и радиальным уплотнением.

Предусмотрен индикатор загрязнения, по которому можно быстро определить состояние фильтра. Оператору не приходится оценивать необходимость обслуживания только по времени наработки — состояние фильтрующего элемента можно контролировать непосредственно.

Топливный фильтр с водоотделителем

Топливная система оснащена фильтром со встроенным водоотделителем. Он помогает отделять воду, содержащуюся в топливе, до её попадания в топливную систему двигателя.

Необслуживаемая аккумуляторная батарея

В стандартной комплектации используется долговечная аккумуляторная батарея Cat, не требующая доливки воды. Это исключает одну из регулярных процедур обслуживания обычных обслуживаемых аккумуляторов.

Выключатель массы

Выключатель отключения электросистемы входит в стандартное оснащение. Он позволяет физически отключать электрическую систему машины, что удобно при обслуживании и длительном хранении.

Клапан отбора проб S.O.S.

Для диагностики предусмотрен клапан отбора проб S.O.S. Через него можно удобно брать пробы моторного и гидравлического масла.

Такой контроль позволяет оценивать состояние рабочих жидкостей и использовать фактические данные при планировании обслуживания машины.

Product Link и дистанционный контроль техники

Телематическая система Product Link PL243 входит в стандартное оснащение всех указанных комплектаций 301.7 CR.

Product Link передаёт в облачные сервисы сведения о местоположении машины, её работе, расходе топлива и продолжительности простоев. Эти данные могут просматриваться через VisionLink и использоваться при управлении парком техники.

Для владельца нескольких машин это даёт возможность централизованно контролировать технику, работающую на разных объектах, и оценивать эксплуатацию не только по отчётам персонала, но и по зарегистрированным системой данным.

Цифровая система также предусматривает работу с результатами осмотров Cat Inspect и записями о выполненном техническом обслуживании и ремонте. В сервисе управления парком могут учитываться и машины других марок, что удобно для смешанного парка техники.

Габариты и манёвренность

301.7 CR относится к классу компактных экскаваторов, а ключевым конструктивным решением модели является раздвижная ходовая часть. Для 301.7 CR она предусмотрена стандартно во всех перечисленных пакетах.

В сдвинутом положении ходовая часть позволяет использовать преимущества компактной машины при прохождении ограниченных участков. После выхода на рабочую площадку колею можно увеличить, получив более широкую опорную базу и, соответственно, более устойчивое положение машины при выполнении рабочих операций.

Изменение ширины выполняется переключателем и рычагом. Оператору не требуется выбирать один постоянный вариант ширины ходовой части на весь срок эксплуатации — конфигурация меняется непосредственно в соответствии с текущей задачей.

Для 301.7 CR используются гусеницы шириной 230 мм. В зависимости от исполнения устанавливаются резиновые гусеницы либо стальные башмаки с двойным грунтозацепом.

Резиновая ходовая часть подходит для исполнений, где требуется соответствующий тип контакта с поверхностью. Стальные башмаки с двойным грунтозацепом предусмотрены производителем как отдельное штатное исполнение для другой комплектации 301.7 CR. Покупатель может выбирать ходовую часть с учётом предполагаемых условий работы, не прибегая к нештатным переделкам.

Компактность машины дополняется удобным управлением перемещением. При включении одноджойстикового режима оператор управляет движением вперёд и назад, а также поворотами влево и вправо одной левой рукой. Если требуется продолжительное движение в заданном режиме, можно использовать круиз-контроль.

Для кого подходит Caterpillar 301.7 CR

301.7 CR представляет особый интерес для владельцев, которым нужен компактный экскаватор с широкими возможностями настройки, а не машина с единственным неизменным характером управления.

Модель подходит для эксплуатации, где один экскаватор выполняет разные операции в течение рабочей смены. Три уровня скорости рабочего оборудования и отдельная регулировка реакции джойстиков позволяют быстро менять поведение машины в зависимости от того, требуется ли аккуратное позиционирование ковша, интенсивная цикличная работа или планировка.

Для операторов, проводящих в машине много часов, важны управление движением одним джойстиком, круиз-контроль, управление отвалом правым джойстиком, складные педали, регулируемый подлокотник и возможность менять положение сиденья. Эти решения не увеличивают паспортную мощность машины, но сокращают количество повторяющихся движений и позволяют удобнее организовать работу.

Для предприятий, которые внимательно считают эксплуатационные расходы, существенны электронное управление гидравлическим насосом, система мощности по требованию, автоматический холостой ход и автоматическая остановка двигателя. По результатам испытаний производителя гидравлическая система нового поколения обеспечивает снижение расхода топлива примерно на 10 % относительно предшествующей модели.

Для владельцев парка техники полезно стандартное наличие Product Link PL243. Сведения о местоположении, времени работы, простоях и расходе топлива могут использоваться для централизованного контроля через цифровые сервисы Caterpillar.

301.7 CR также подходит компаниям, где одной машиной пользуются разные операторы. Четыре переключаемые схемы управления и возможность менять скорость и реакцию отдельных механизмов позволяют настроить экскаватор под привычки конкретного машиниста без изменения механической части системы управления.

Если предполагается использование дополнительного гидравлического оборудования, модель может комплектоваться соответствующей гидролинией с регулировкой расхода, непрерывным потоком и управлением ползунковым переключателем под большой палец правой руки либо комбинацией слайдера и ножной педали.
