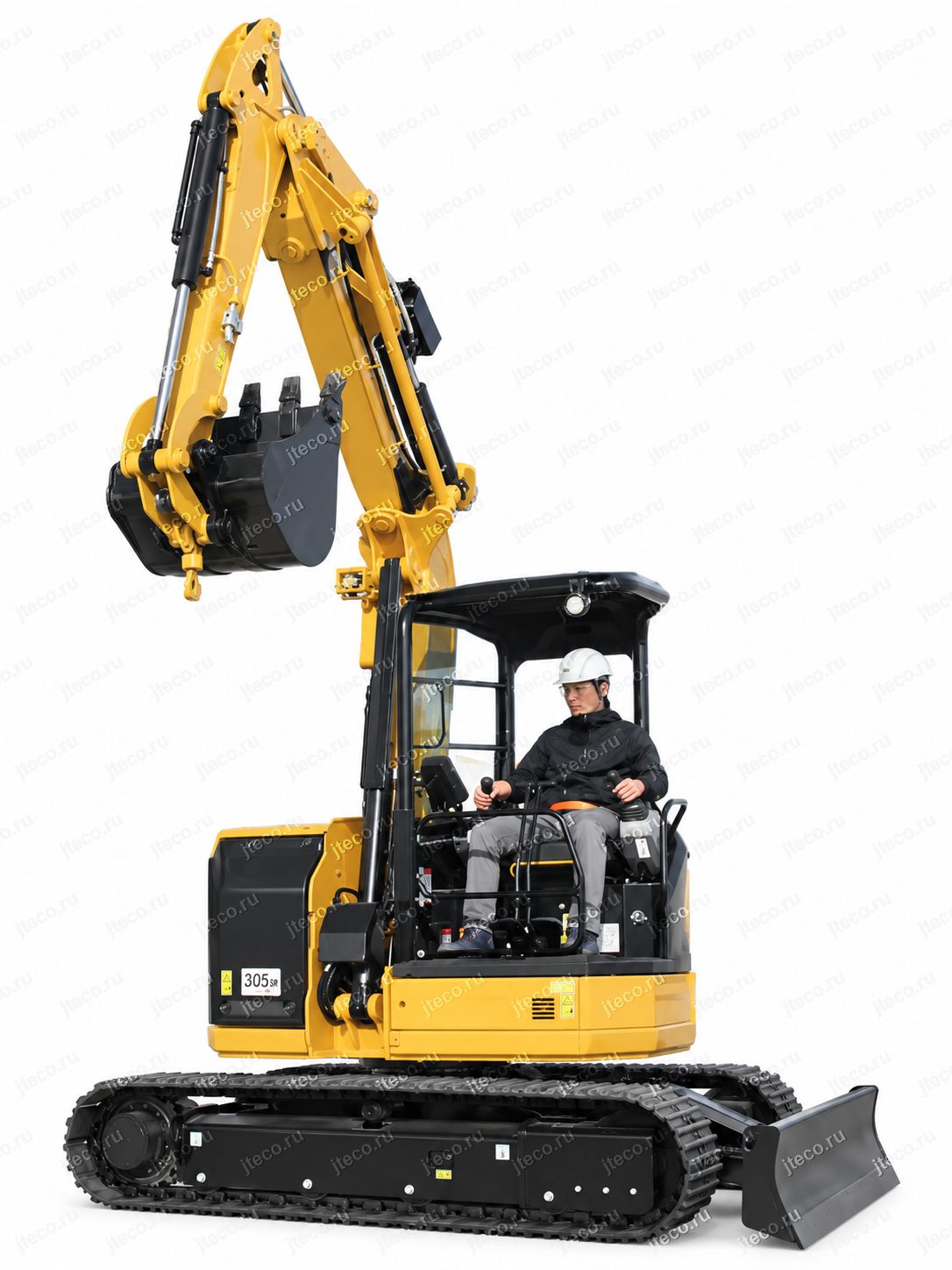

Мини-экскаватор CAT 305SR

Назначение и сферы применения

Главная особенность Caterpillar 305 SR — способность выполнять полноценные экскавационные работы в ограниченном пространстве. Машина особенно хорошо подходит для площадок, где приходится работать рядом со стенами, существующими зданиями, ограждениями и другими объектами, не оставляющими большого пространства для манёвра поворотной платформы и рабочего оборудования.

Офсетная стрела позволяет смещать рабочее оборудование и копать слева или справа за пределами ширины машины без необходимости каждый раз менять положение корпуса. На практике это особенно полезно при разработке грунта вдоль стен, устройстве траншей рядом с сооружениями и выполнении других операций, где обычному экскаватору пришлось бы постоянно переставляться.

Малый радиус поворота задней части платформы и компактная траектория переднего рабочего оборудования дополнительно расширяют возможности 305 SR на тесных объектах. Машине требуется меньше свободного пространства вокруг себя, поэтому оператор может сосредоточиться непосредственно на рабочем цикле, а не постоянно искать более безопасное положение для корпуса.

Модель рассчитана не только на копание. Электронная настройка рабочих органов позволяет адаптировать характер движений к разным задачам — от производительной разработки грунта до аккуратных операций в непосредственной близости от людей и препятствий. При необходимости движение рабочего оборудования можно сделать более медленным и плавным, а при работе, где важен темп, выбрать более быстрые настройки.

Наличие унифицированных трубопроводов и гидравлического управления навесным оборудованием расширяет возможности использования машины с различными рабочими органами. В каталоге отдельно упоминается гидравлический молот Cat, поэтому 305 SR может использоваться не только как экскаватор с ковшом, но и как база для выполнения работ навесным гидравлическим оборудованием.

Ключевые преимущества Caterpillar 305 SR

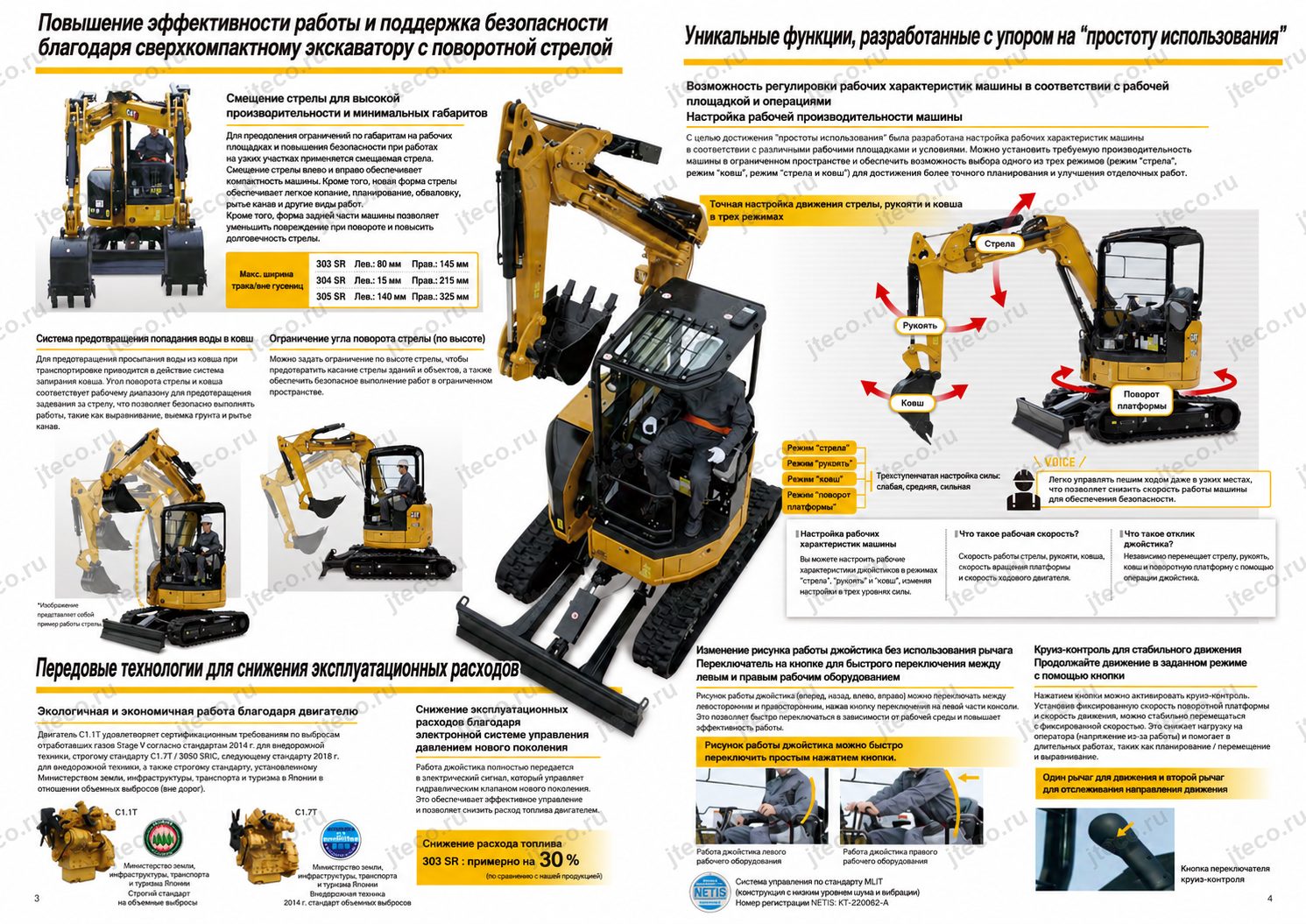

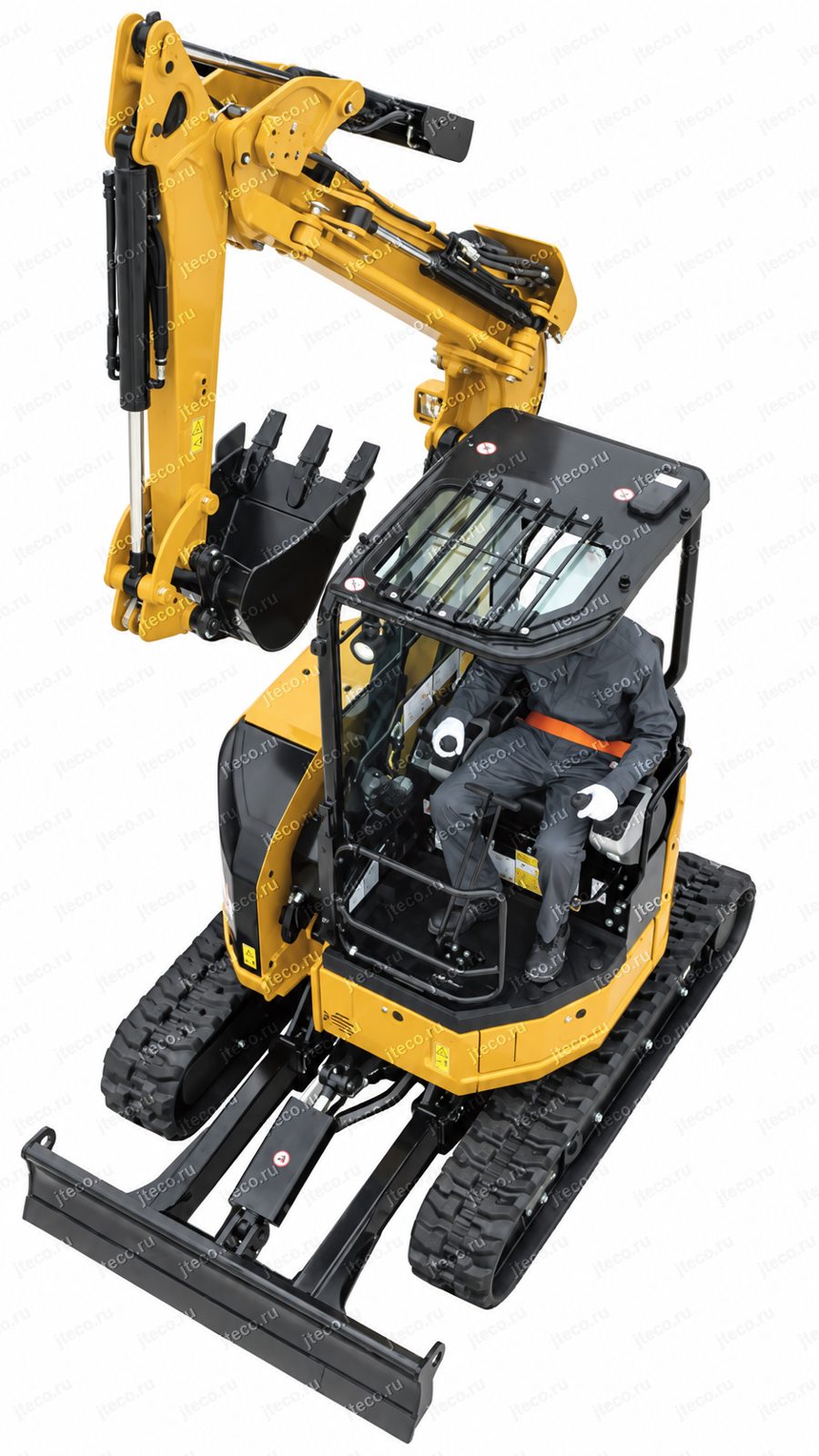

Офсетная стрела для работы без постоянной перестановки машины

Офсетная стрела — одно из главных практических преимуществ 305 SR. Она позволяет переносить рабочую зону влево и вправо относительно продольной оси машины. Оператор может вести копание за габаритом ходовой части, сохраняя положение корпуса.

Это особенно важно на узких площадках: вместо того чтобы каждый раз перемещать экскаватор и заново выставлять его относительно траншеи или стены, можно скорректировать положение рабочего оборудования самой стрелой. В результате уменьшается количество вспомогательных перемещений и увеличивается доля времени, в течение которого машина действительно выполняет работу.

Конструкция офсетного механизма продумана с точки зрения защищённости. Цилиндр смещения расположен сверху, а соединительная тяга — снизу. Такое решение снижает вероятность повреждения цилиндра при случайном контакте нижней частью стрелы с препятствием.

Передние и задние соединения офсетного механизма выполнены с применением кованых деталей. Это повышает прочность узлов, постоянно воспринимающих нагрузки при копании и смещении рабочего оборудования.

Компактность без отказа от полноценной рабочей схемы

305 SR сочетает небольшой радиус поворота с рабочим оборудованием, рассчитанным на реальные экскавационные нагрузки. Масса машины в исполнении с защитным навесом и резиновыми гусеницами составляет 5 315 кг, а вместимость ковша — 0,22 м³.

Такое сочетание делает модель интересной для тех случаев, когда требуется более производительная машина, но условия площадки не позволяют свободно использовать крупногабаритный экскаватор с большим задним свесом.

Интеллектуальная защита рабочего оборудования

Caterpillar 305 SR оснащается функциями, которые не просто предупреждают оператора об опасной ситуации, а непосредственно помогают избежать нежелательного движения.

Система предотвращения столкновений защищает кабину от контакта с ковшом. Когда при подъёме стрелы ковш приближается к зоне возможного столкновения, электроника автоматически управляет рукоятью и отводит рабочее оборудование от кабины.

Важное преимущество заключается в том, что для срабатывания защиты не требуется полностью останавливать рабочий процесс заранее. Система сама корректирует траекторию оборудования, позволяя сохранить рабочий темп и одновременно снизить риск повреждения машины.

Настройки работы системы выбираются через монитор. В каталоге предусмотрены режимы, учитывающие используемое рабочее оборудование, включая варианты для плоского зуба и гидравлического молота.

Ограничение высоты подъёма стрелы

Для объектов с препятствиями над машиной предусмотрена возможность задать максимальный угол или высоту подъёма стрелы.

После установки ограничения через монитор стрела автоматически прекращает подъём на заданном уровне, даже если оператор продолжает перемещать орган управления. Это полезно при работе под конструкциями, рядом с перекрытиями и в других местах, где чрезмерный подъём рабочего оборудования может привести к опасному сближению с препятствием.

Вместо необходимости постоянно визуально контролировать предельную высоту оператор получает заранее установленную электронную границу. Такая функция одновременно повышает безопасность и помогает работать увереннее в ограниченном пространстве.

Двигатель и производительность

Caterpillar 305 SR оснащён турбированным двигателем Cat C1.7T. Номинальная мощность двигателя составляет 33,6 кВт.

Двигатель соответствует японскому стандарту выбросов 2014 года для внедорожной техники. При его разработке большое внимание уделено экологическим характеристикам, топливной экономичности и снижению уровня шума.

Для версии 305 SR с кабиной в материалах производителя отдельно отмечается более мягкая категория по уровню шума. Для оператора это означает более комфортные условия при продолжительной работе, а для объекта — снижение акустической нагрузки по сравнению с техникой, где вопросам шума уделено меньше внимания.

Производительность машины определяется не только мощностью двигателя. В 305 SR силовая установка работает совместно с электронной гидравлической системой нового поколения, которая управляет подачей насоса и положением золотников распределительного клапана в зависимости от действий оператора.

Такой подход позволяет согласовывать потребность гидравлики с нагрузкой на двигатель. Машина получает необходимую производительность именно в тот момент, когда она нужна рабочему оборудованию, без постоянной работы гидросистемы по менее эффективному алгоритму.

Важно, что приведённое в общей брошюре значение снижения расхода топлива до 30% относится к модели 303 SR. Для Caterpillar 305 SR производитель в представленном материале конкретный процент экономии не указывает, поэтому корректнее говорить о самой технологии: двигатель и электронно управляемая гидравлика 305 SR разработаны с акцентом на снижение расхода топлива и более эффективное использование мощности.

Гидравлика и рабочее оборудование

Электронное управление гидравлической системой

В Caterpillar 305 SR команды оператора, поступающие с джойстиков, преобразуются в электрические сигналы. Электроника управляет работой распределительного клапана и производительностью гидравлического насоса.

Для оператора такая архитектура важна не сама по себе, а тем, какие возможности она даёт. Электронное управление позволяет точно менять характер реакции машины, согласовывать работу отдельных гидравлических функций и настраивать рабочее оборудование под конкретную задачу.

Вместо единственной фиксированной характеристики управления 305 SR предлагает оператору выбирать наиболее подходящий вариант поведения машины.

Трёхступенчатая регулировка скорости рабочих движений

Через цветной жидкокристаллический монитор можно регулировать скорость рабочего оборудования. Предусмотрено три уровня настройки.

Изменение распространяется на движение цилиндров стрелы, рукояти и ковша, а также на скорость вращения поворотного механизма.

Более медленная настройка полезна там, где требуется плавность и точность: например, при перемещении рабочего оборудования рядом с препятствием или выполнении аккуратной операции на тесной площадке.

Если главным становится темп работы, оператор может выбрать более быструю характеристику и использовать возможности машины для максимальной производительности.

Настройка чувствительности джойстиков

Отдельно регулируется чувствительность органов управления. Под чувствительностью понимается время реакции между движением джойстика и началом перемещения соответствующего рабочего органа.

Для этого параметра также предусмотрено три уровня.

Таким образом, скорость рабочего оборудования и характер реакции на действия оператора можно адаптировать к условиям объекта. Это особенно удобно, когда один и тот же Caterpillar 305 SR в течение рабочего дня выполняет несколько различных операций.

Машина может быть более спокойной и плавной там, где требуется точность, а затем перенастраиваться для более динамичной работы без механического вмешательства в гидравлическую систему.

Индивидуальная настройка рабочих функций

В каталоге отдельно указана возможность индивидуальной настройки стрелы, рукояти, ковша и поворота.

Это даёт возможность не просто сделать всю машину условно «быстрее» или «медленнее», а более точно подобрать характеристики отдельных движений под конкретный рабочий процесс.

Для опытного оператора такая настройка особенно полезна: можно добиться более привычной реакции машины и уменьшить количество лишних корректирующих движений джойстиком.

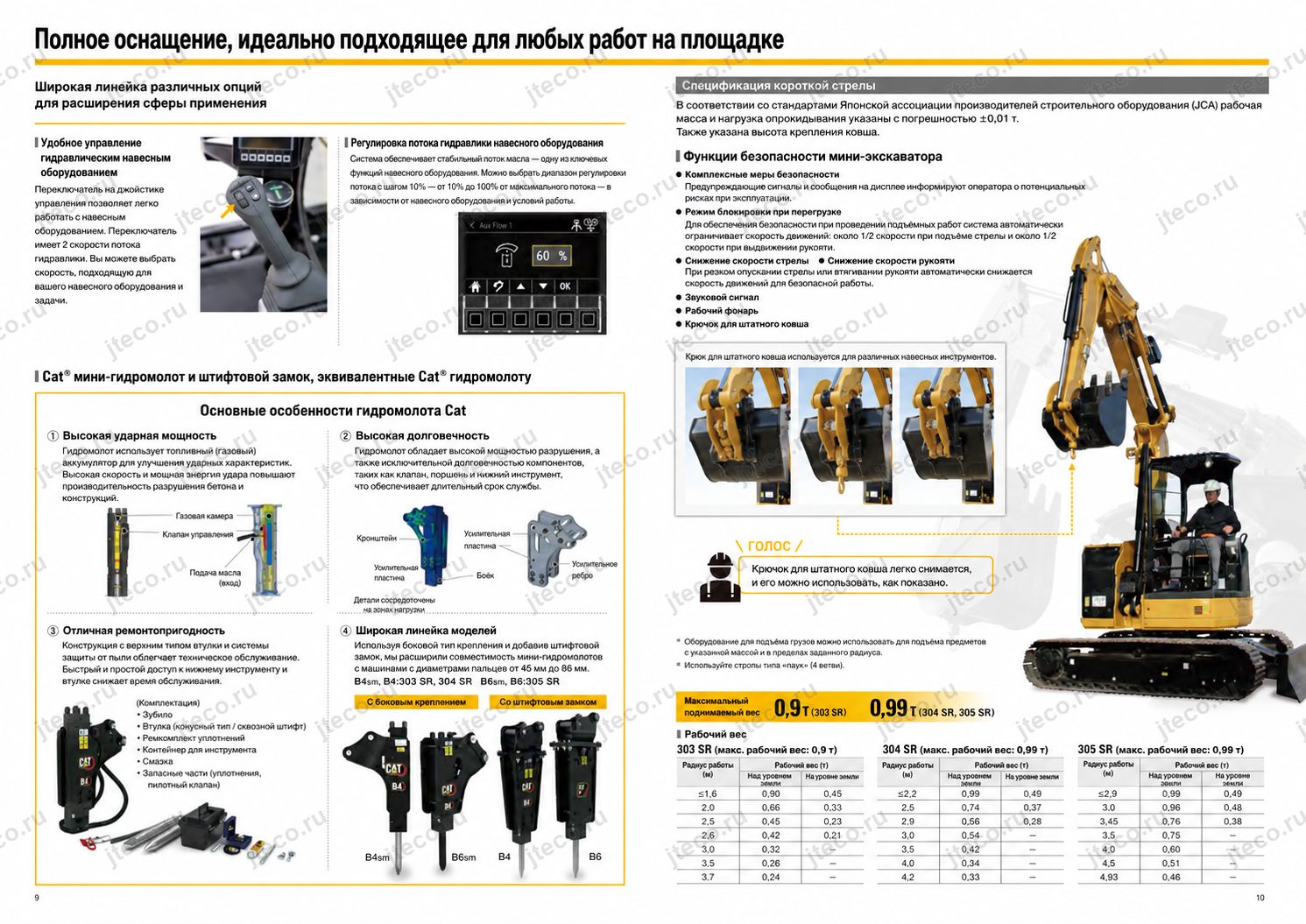

Работа с навесным оборудованием

Caterpillar 305 SR предусматривает гидравлическое управление навесным оборудованием. Управление офсетной стрелой и навесным оборудованием вынесено на боковой переключатель джойстика.

Такое расположение позволяет выполнять необходимые операции непосредственно органами управления, не отвлекаясь на отдельные рычаги.

В каталоге также упоминаются унифицированные трубопроводы, подготовка для ковшевого крана и гидравлический молот Cat. Это делает машину более универсальной базой для объектов, где экскаватор должен выполнять несколько типов работ.

Плавающий режим отвала

В оснащении предусмотрена функция плавающего режима отвала.

Она дополняет возможности машины при операциях, связанных с перемещением и планировкой материала. Особенно хорошо эта функция сочетается с системой Stick Steer и круиз-контролем, поскольку оператор может управлять движением машины и одновременно сосредоточиться на работе отвалом.

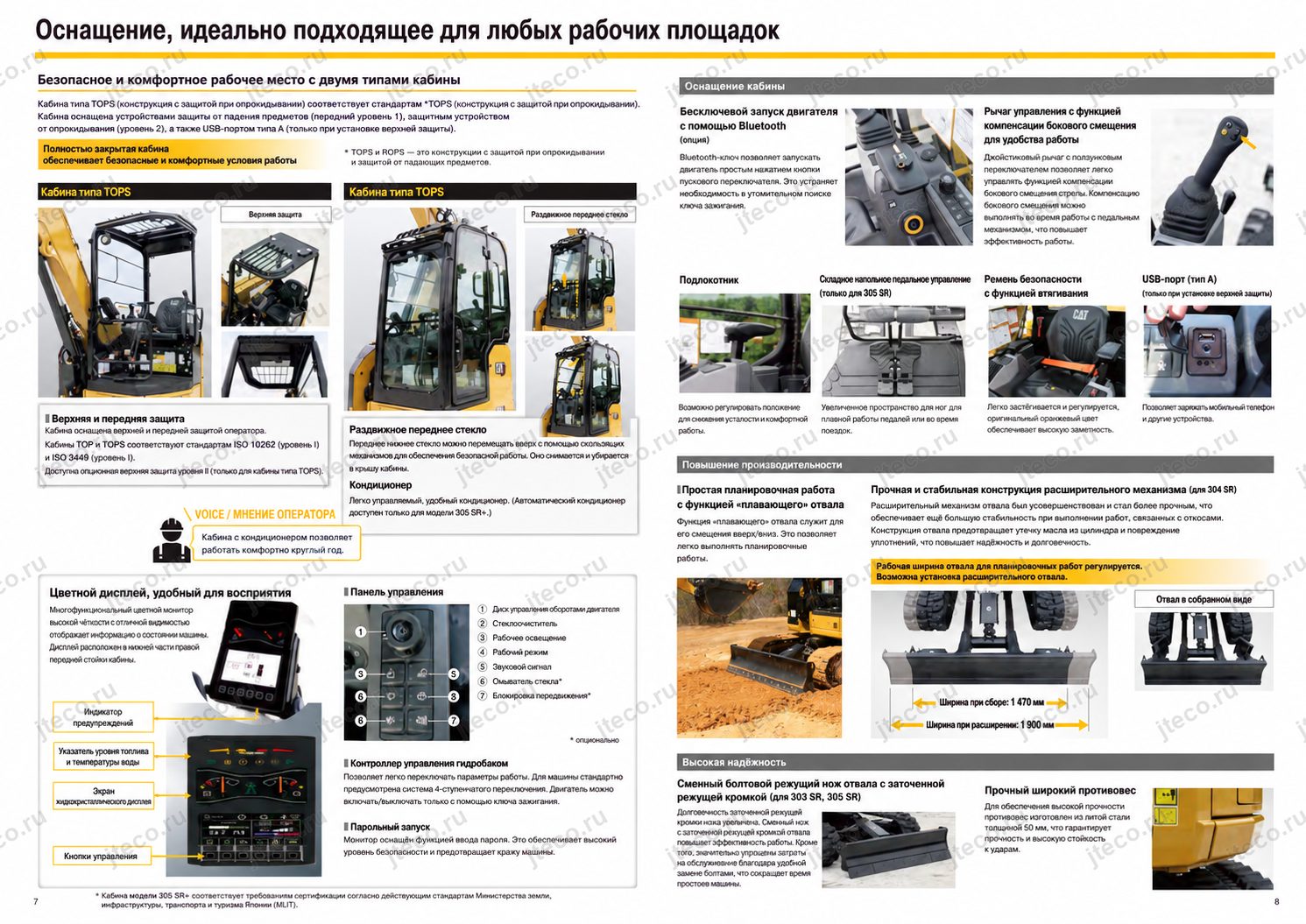

Удобство и безопасность оператора

Два варианта рабочего места

Для Caterpillar 305 SR предусмотрены два типа рабочего места оператора, ориентированные на безопасность и комфорт.

В числе указанного в каталоге оснащения присутствует кабина с кондиционером. Для техники, которая эксплуатируется полноценную рабочую смену, климатическая система — не просто вопрос удобства: комфортные условия помогают оператору дольше сохранять концентрацию и точность управления.

При этом характеристики самой машины можно изменять непосредственно из рабочего места через монитор, не прибегая к сложной перенастройке.

Цветной ЖК-монитор

Цветной жидкокристаллический монитор является важной частью системы управления 305 SR.

Через него оператор может задавать параметры рабочего оборудования, выбирать скорость рабочих движений, менять чувствительность джойстиков и устанавливать ограничение высоты подъёма стрелы.

Таким образом, монитор используется не только для отображения информации. Он становится полноценным интерфейсом настройки экскаватора под конкретную задачу.

Вместо универсальной настройки «на все случаи» Caterpillar позволяет выбирать характер работы машины непосредственно перед выполнением нужной операции.

Запуск двигателя кнопкой

В оснащении указан запуск двигателя нажатием кнопки.

Это соответствует общей концепции рабочего места 305 SR: наиболее востребованные функции должны быть доступны оператору просто и без лишних действий.

Stick Steer — управление движением одним джойстиком

Одна из наиболее интересных функций Caterpillar 305 SR — режим Stick Steer.

После нажатия кнопки левый джойстик рабочего оборудования начинает использоваться для управления движением машины. С его помощью можно двигаться вперёд и назад, а также поворачивать влево и вправо.

Главное преимущество режима — положение оператора. Для управления машиной не требуется постоянно наклоняться вперёд к традиционным рычагам движения. Оператор может оставаться прижатым спиной к спинке сиденья и управлять перемещением одной рукой.

Наиболее заметна эта разница при частых перемещениях между участками и при планировочных операциях отвалом, когда движение машины постоянно чередуется с другими действиями.

Обычные рычаги движения при этом сохраняются. Оператор может выбирать традиционный способ либо Stick Steer в зависимости от ситуации и собственных предпочтений.

Функция управления движением одним джойстиком зарегистрирована в японской системе информации о новых строительных технологиях NETIS. В каталоге приводится регистрационный номер KT-220062-A.

Круиз-контроль

Stick Steer дополнен круиз-контролем движения.

При передвижении в режиме Stick Steer оператор может нажать кнопку на передней части левого джойстика и сохранить текущее состояние движения. После этого экскаватор продолжает перемещение без необходимости постоянно удерживать джойстик в выбранном положении.

Это особенно удобно при работах, где движение машины является частью постоянного технологического процесса. Правая рука оператора может быть сосредоточена на управлении отвалом, рабочим оборудованием или другой функцией.

В результате уменьшается количество одновременных действий, которые оператору приходится выполнять вручную, а сам рабочий процесс становится проще.

Медленный режим для работы рядом с людьми

На объектах, где рядом с машиной находятся пешеходы, либо свободное пространство особенно ограничено, скорость каждого рабочего органа можно установить на медленный режим.

Плавная реакция оборудования облегчает точное управление и снижает вероятность резкого движения.

Это не отменяет соблюдения правил безопасности на строительной площадке, но даёт оператору дополнительный инструмент для работы в условиях, требующих особенно аккуратного управления.

Система предотвращения контакта ковша с кабиной

Защита от столкновения рабочего оборудования с кабиной дополняет электронные настройки управления.

Если ковш при подъёме приближается к опасной зоне, система автоматически воздействует на движение рукояти, увеличивая расстояние между рабочим оборудованием и кабиной.

Особенно ценно то, что функция встроена непосредственно в алгоритм работы машины. Оператору не приходится каждый раз рассчитывать траекторию исключительно визуально — Caterpillar 305 SR помогает контролировать потенциально опасное сближение автоматически.

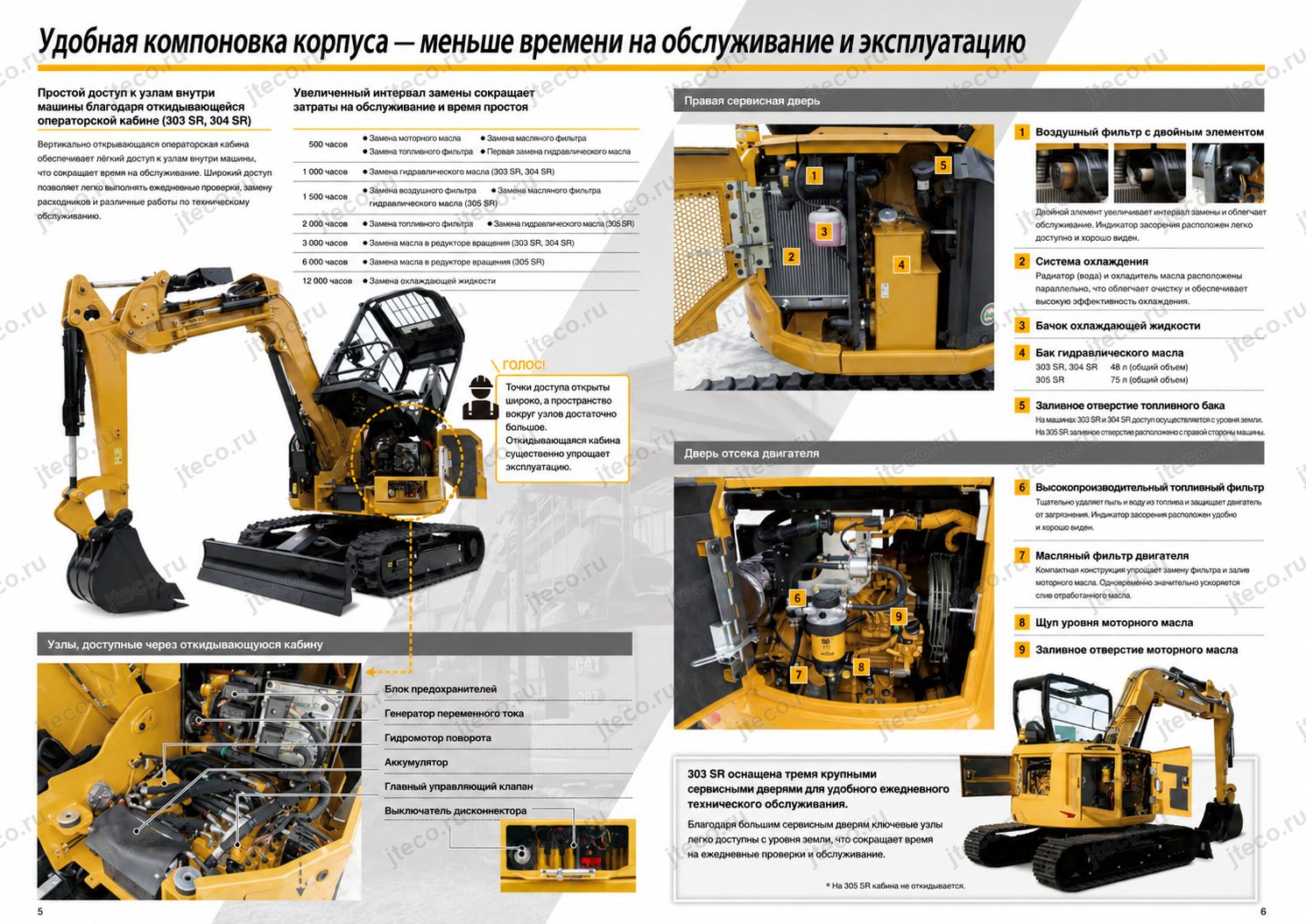

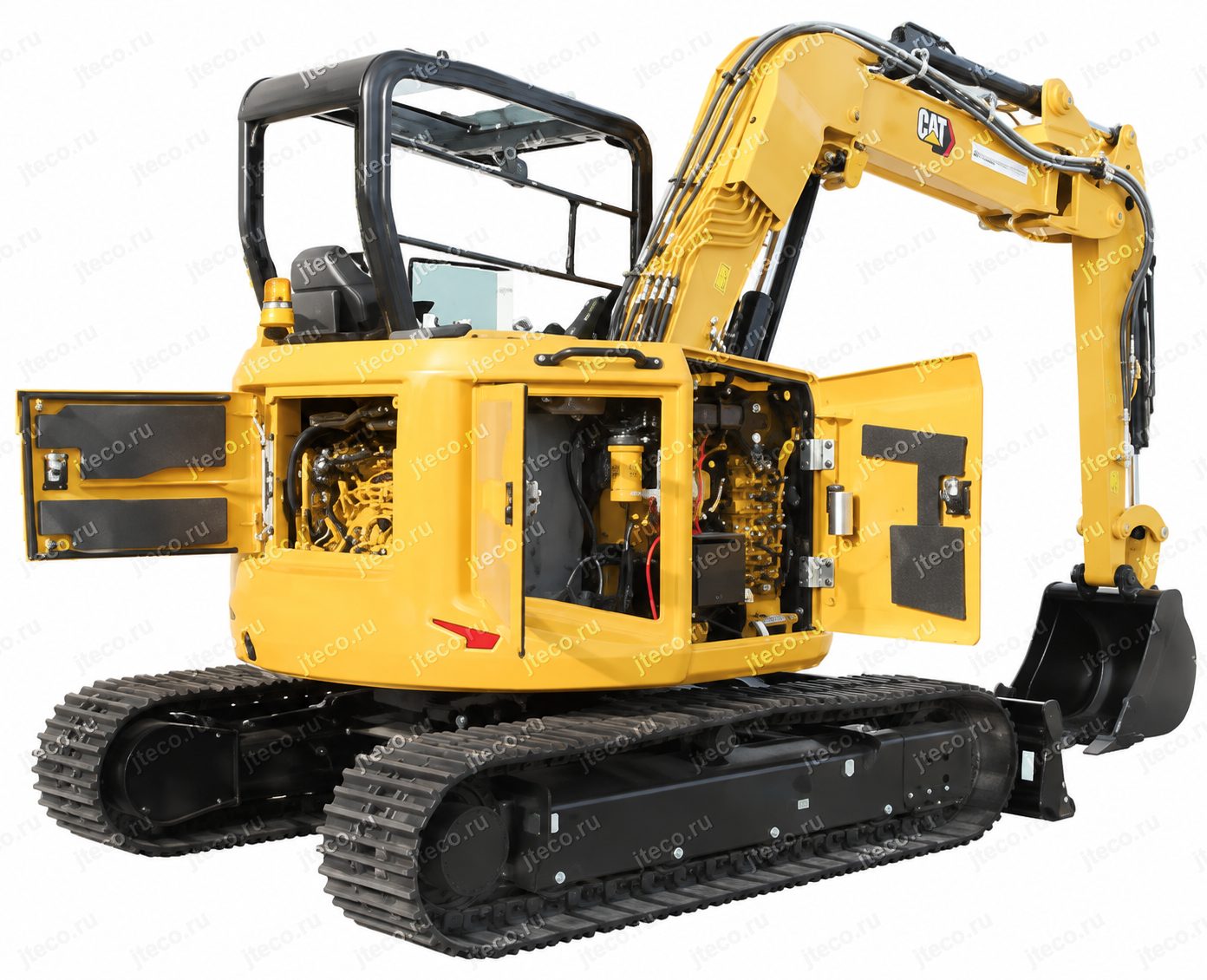

Надёжность и обслуживание

Конструкция Caterpillar 305 SR предусматривает работу в условиях, где рабочее оборудование может находиться близко к стенам, грунту и другим объектам. Поэтому защита основных узлов офсетного механизма имеет практическое значение.

Размещение цилиндра смещения в верхней части стрелы снижает вероятность его повреждения при контакте нижней частью рабочего оборудования с препятствием.

Кованые детали в передних и задних соединениях офсетной системы повышают прочность узлов. Это особенно важно для механизма, который воспринимает нагрузки не только во время обычного копания, но и при работе со смещённой стрелой.

Электронная гидравлическая система также позволяет согласовывать работу насоса с фактической нагрузкой. Вместо постоянного управления гидравликой исключительно механическими командами система обрабатывает электронные сигналы джойстиков и управляет исполнительными элементами в соответствии с требуемым режимом.

Наличие унифицированных трубопроводов упрощает адаптацию машины под рабочее оборудование, предусмотренное конфигурацией экскаватора.

Для покупателя подержанного Caterpillar из Японии особенно важно учитывать конкретное исполнение приобретаемой машины: в общей брошюре ряд функций и элементов указан как оснащение или возможные варианты комплектации. Поэтому фактическое наличие кабины с кондиционером, соответствующего навесного оборудования и других опций следует проверять по конкретному экземпляру 305 SR.

Габариты и манёвренность

Caterpillar 305 SR создан вокруг концепции малого радиуса поворота.

Для машины такого класса это принципиальная характеристика. Экскаватор должен не просто физически помещаться на объекте, но и сохранять возможность работать стрелой, рукоятью и ковшом без постоянного риска зацепить окружающие сооружения корпусом.

Компактная задняя часть поворотной платформы помогает работать там, где позади машины мало свободного пространства. Одновременно офсетная стрела позволяет менять положение рабочей зоны без перестановки ходовой части.

В результате манёвренность 305 SR обеспечивается сразу несколькими решениями:

• малым радиусом поворота задней части платформы
• компактной траекторией переднего рабочего оборудования
• офсетной стрелой
• возможностью копания слева и справа за пределами ширины машины
• электронным ограничением высоты подъёма
• системой защиты от контакта ковша с кабиной

настраиваемой скоростью рабочих движений.

Масса машины в исполнении с защитным навесом и резиновыми гусеницами составляет 5 315 кг. При этом вместимость ковша достигает 0,22 м³, а номинальная мощность Cat C1.7T — 33,6 кВт.

Именно сочетание рабочих характеристик с компактной поворотной схемой является основой назначения 305 SR. Это не просто уменьшенный экскаватор, а машина, конструкция которой специально ориентирована на полноценную работу в стеснённых условиях.

Caterpillar 305 SR для точной работы возле препятствий

Отдельного внимания заслуживает то, насколько разные системы машины работают вместе.

Предположим, экскаватору необходимо выполнять работу рядом с сооружением и при этом сверху присутствует препятствие. Оператор может использовать офсетную стрелу, чтобы вывести ковш в нужную рабочую зону без перестановки корпуса, установить через монитор предельную высоту подъёма и выбрать более медленную характеристику рабочего оборудования.

Если ковш приблизится к зоне возможного контакта с кабиной, вступит в действие автоматическая система предотвращения столкновения.

Получается комплексная система, в которой компактная механическая компоновка дополняется электронными ограничителями и индивидуальными настройками управления.

Именно поэтому преимущества 305 SR наиболее заметны не на открытой площадке, где вокруг машины десятки метров свободного пространства, а там, где каждый лишний поворот, резкое движение или перестановка техники усложняют работу.

Производительность без лишних перемещений

На производительность экскаватора влияет не только скорость гидравлики или мощность двигателя. Значительная часть рабочего времени может расходоваться на позиционирование машины.

Офсетная стрела Caterpillar 305 SR помогает сократить количество таких перестановок. Оператор способен менять положение ковша относительно ходовой части и продолжать копание вдоль объекта, сохраняя более удобное положение самого экскаватора.

Stick Steer решает похожую задачу уже с точки зрения управления перемещением. Когда машину всё-таки требуется переместить, оператор может управлять ходом левым джойстиком, не меняя привычного положения корпуса.

Круиз-контроль дополнительно уменьшает количество постоянных управляющих воздействий во время равномерного движения.

Таким образом, повышение эффективности обеспечивается не одной функцией, а сочетанием нескольких решений: компактной компоновки, офсетной стрелы, электронного управления гидравликой, Stick Steer и круиз-контроля.

Настройка под оператора и конкретную задачу

У разных работ совершенно разные требования к управлению экскаватором.

При интенсивном копании оператору нужна хорошая скорость циклов. При аккуратной работе возле коммуникаций, стен или людей более важной становится плавность. При использовании навесного оборудования требования снова меняются.

Caterpillar 305 SR позволяет учитывать эти различия программно.

Через монитор можно изменить скорость работы стрелы, рукояти, ковша и поворота, а также настроить чувствительность джойстиков. Для основных параметров предусмотрено три уровня.

За счёт этого один и тот же экскаватор не заставляет оператора постоянно работать с одной фиксированной характеристикой управления.

При необходимости машина реагирует спокойнее. Когда ограничения снимаются и важнее производительность, параметры можно изменить в сторону более динамичной работы.

Для опытного оператора это возможность точнее настроить технику под собственную манеру управления. Для менее опытного — сделать реакции машины более предсказуемыми и плавными на операциях, где резкость нежелательна.

Для кого подходит Caterpillar 305 SR

Caterpillar 305 SR представляет особый интерес для владельцев техники и подрядчиков, которым нужен компактный экскаватор, но при этом требуется машина массой около пяти тонн с ковшом 0,22 м³ и двигателем мощностью 33,6 кВт.

Модель особенно логично рассматривать для работ, где регулярно приходится сталкиваться с ограниченным пространством.

Это объекты, на которых важны:

• возможность копать рядом со стенами и сооружениями
• работа со смещённой относительно корпуса рабочей зоной
• небольшой радиус поворота
• контролируемая высота подъёма стрелы
• точные и настраиваемые рабочие движения
• возможность снизить скорость оборудования при работе в сложной обстановке
• применение гидравлического навесного оборудования
• удобные частые перемещения по площадке

снижение утомляемости оператора при продолжительной работе.

305 SR также интересен предприятиям, где один экскаватор должен выполнять разные типы операций. Электронные настройки позволяют менять характер управления без механического переоборудования гидросистемы, а унифицированные трубопроводы и управление навесным оборудованием расширяют рабочие возможности машины.

Для операторов, проводящих в экскаваторе полноценную смену, важны Stick Steer, круиз-контроль, цветной монитор, кнопочный запуск и возможность исполнения с кабиной и кондиционером. Эти решения не увеличивают вместимость ковша или мощность двигателя, но непосредственно влияют на то, насколько удобно использовать технические возможности машины в течение всего рабочего дня.

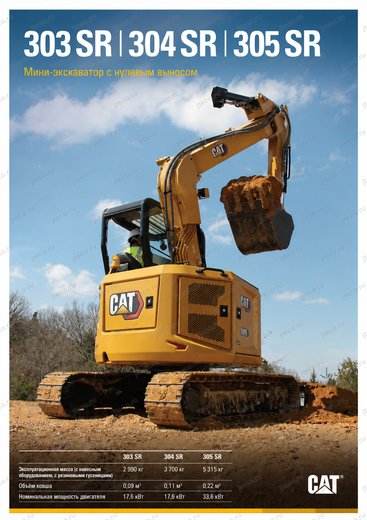

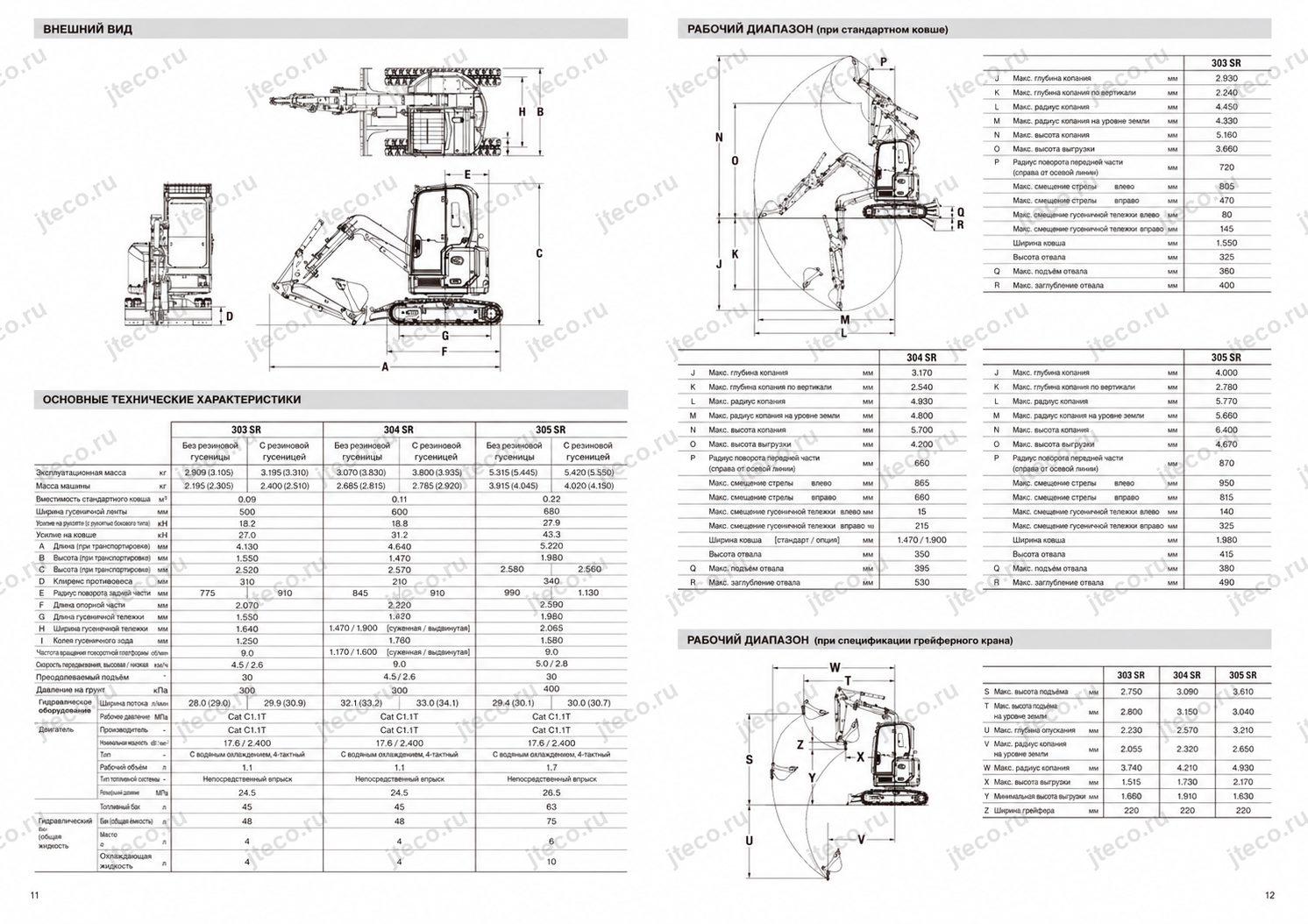

Основные характеристики Caterpillar 305 SR

Эксплуатационная масса в исполнении с защитным навесом и резиновыми гусеницами: 5 315 кг.

Вместимость ковша: 0,22 м³.

Двигатель: Cat C1.7T.

Номинальная мощность двигателя: 33,6 кВт.

Экологическое соответствие двигателя: японский стандарт выбросов 2014 года для внедорожной техники.

Тип рабочего оборудования: офсетная стрела с возможностью копания слева и справа за пределами ширины машины.

Управление гидравликой: электронная система нового поколения.

Настройка скорости рабочего оборудования: 3 уровня.

Настройка чувствительности джойстиков: 3 уровня.

Управление движением: традиционные органы управления и режим Stick Steer с левым джойстиком.

Дополнительная функция движения: круиз-контроль при использовании Stick Steer.

Электронные функции безопасности: предотвращение контакта ковша с кабиной и ограничение высоты/угла подъёма стрелы.

Интерфейс оператора: цветной ЖК-монитор с настройкой рабочих параметров.

Навесное оборудование: предусмотрено гидравлическое управление; в материалах серии отдельно упоминается гидравлический молот Cat.
