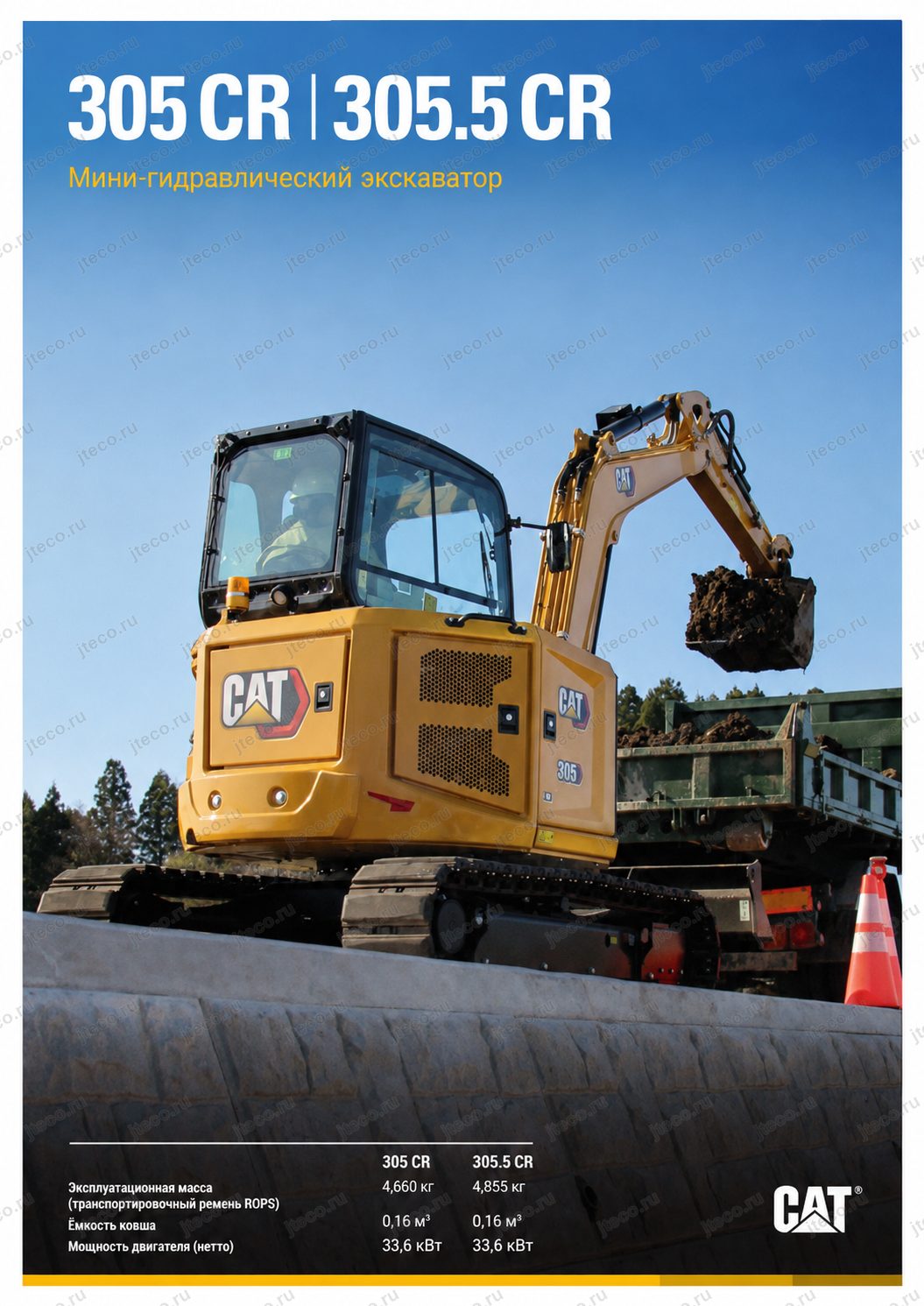

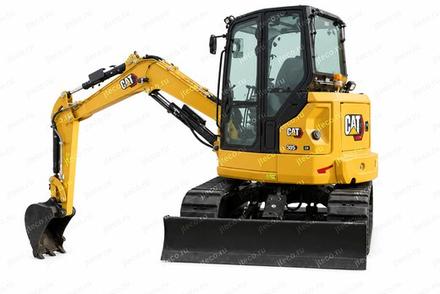

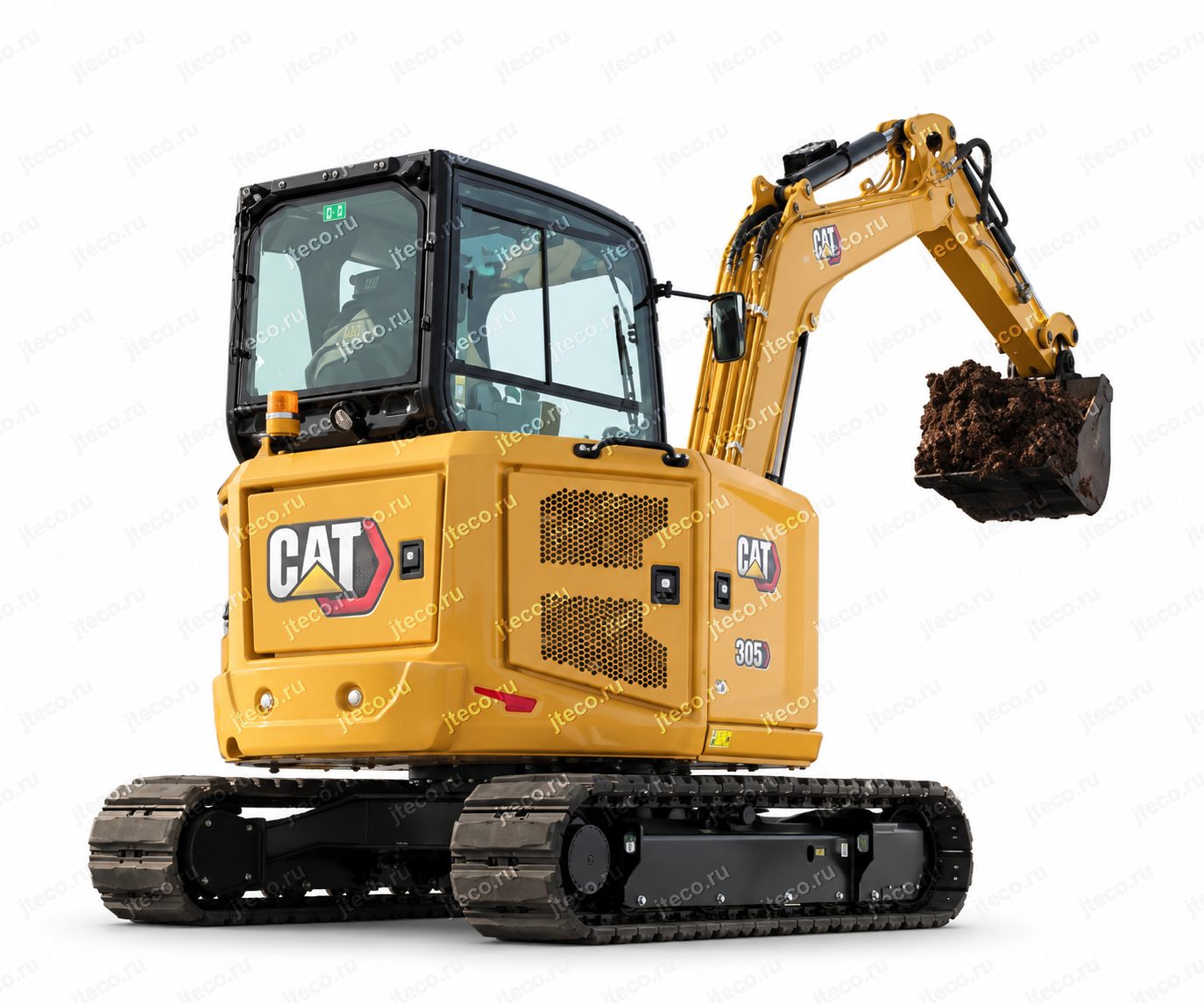

Мини-экскаватор CAT 305CR

Назначение и сферы применения

Caterpillar 305 CR рассчитан на широкий круг работ, где требуется сочетание возможностей гидравлического экскаватора с компактным форматом мини-машины. Конструкция и перечень доступного рабочего оборудования позволяют использовать экскаватор не только с обычным ковшом, но и как универсальную базовую машину для специализированных операций.

В стандартных земляных работах 305 CR подходит для разработки грунта, подготовки котлованов и траншей, обратной засыпки, расчистки и планировки территории. Возможность применения стандартной или удлинённой рукояти позволяет выбирать рабочую конфигурацию в зависимости от требований объекта. В брошюре также предусмотрены параметры отвала, что подчёркивает ориентацию машины на комплексную работу с грунтом и подготовку площадки.

Для рыхления уплотнённого грунта и грунта с каменными включениями предлагается рыхлитель длиной 675 мм. Это позволяет использовать Caterpillar 305 CR там, где обычного ковша недостаточно и перед разработкой необходимо разрушить плотную структуру грунта.

Широкие ковши для очистки канав предназначены сразу для нескольких видов операций: очистки канав, обратной засыпки, формирования откосов, планировки и финишной обработки поверхности. Доступны варианты шириной 1 000, 1 300 и 1 600 мм, а также наклоняемый ковш для очистки канав. Последний особенно полезен при работе с откосами и поверхностями, где требуется изменять положение инструмента вправо или влево без лишнего переставления всей машины.

Для точного выравнивания поверхности предлагаются планировочные ковши шириной 1 200 и 1 500 мм. Такое оснащение расширяет возможности 305 CR после основной разработки грунта: одной машиной можно выполнять черновой цикл и переходить к финишной планировке.

Вибрационная уплотняющая плита Cat CVP16 шириной 305 мм позволяет использовать экскаватор для уплотнения грунта, песка и щебня перед укладкой бетона или асфальта. Это особенно удобно на объектах, где работа ведётся в траншеях и других зонах, куда отдельной уплотнительной технике трудно получить доступ.

Шнеки Cat A41 и A68 превращают 305 CR в машину для бурения отверстий. Производитель указывает такие задачи, как установка свай, посадка деревьев, монтаж ограждений, строительных лесов, дорожных и иных знаков. Таким образом, один экскаватор может выполнять не только выемку грунта, но и подготовку точечных отверстий под монтажные и благоустроительные работы.

Для разрушения твёрдых материалов предусмотрены оригинальные гидромолоты Cat. В линейке для машины указаны B4 и B6 с различными вариантами крепления. Это расширяет область применения Caterpillar 305 CR до демонтажных, ремонтных и строительных операций, где требуется мощное ударное воздействие.

Отдельное направление — крановое исполнение. В соответствующей комплектации 305 CR может использоваться для подъёмных операций с набором специальных систем безопасности, включая предупреждение о перегрузке, защиту стрелы и рукояти от падения и специальный режим движения с подвешенным грузом.

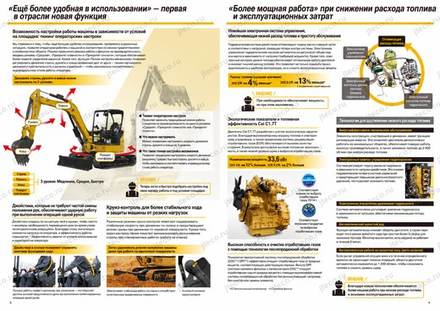

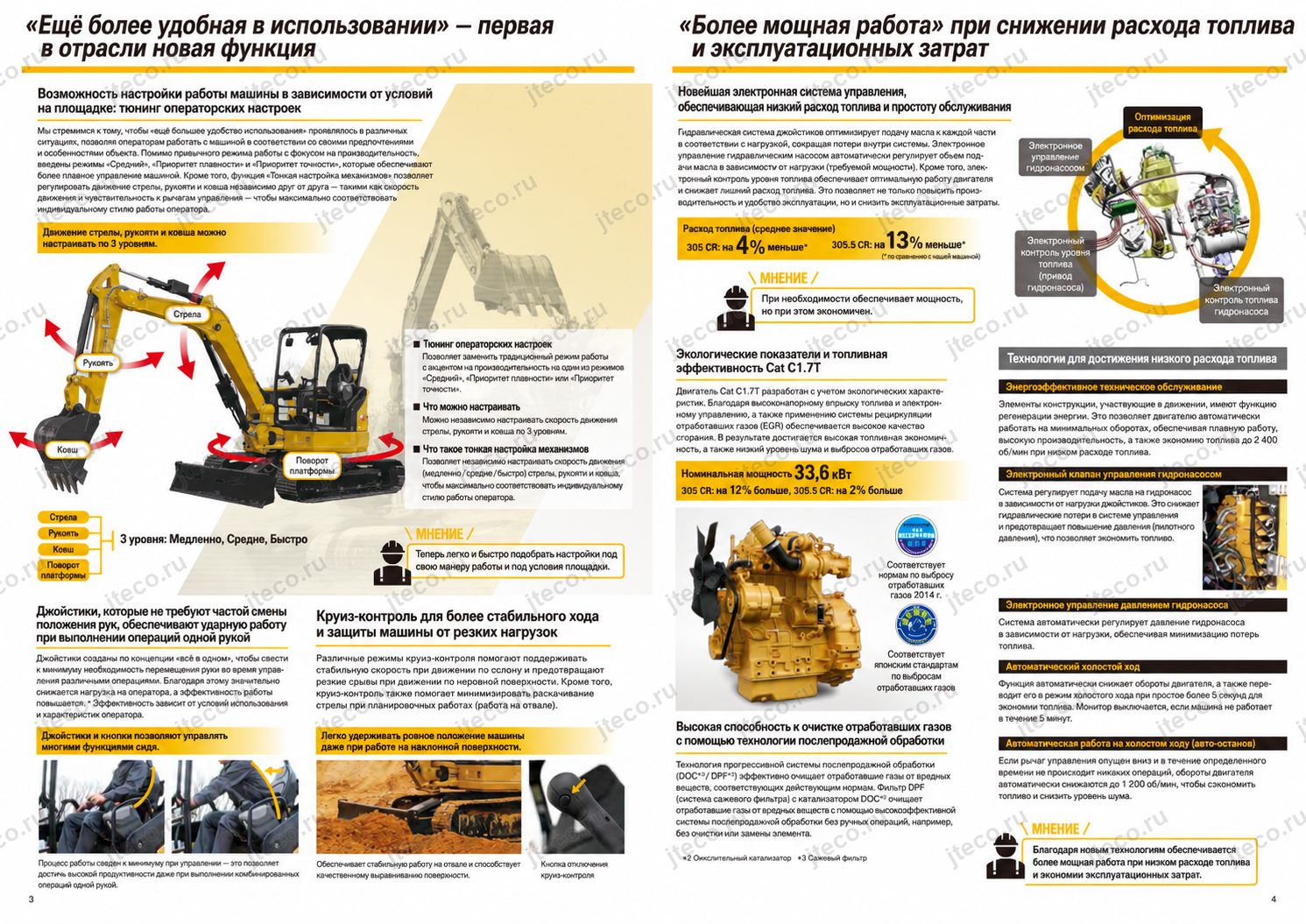

Ключевые преимущества Caterpillar 305 CR

Одно из главных достоинств модели — возможность адаптировать машину к конкретному оператору и выполняемой работе. Чувствительность и характер управления рабочим оборудованием можно настраивать в зависимости от условий объекта. Это важно при переходе от интенсивной разработки грунта к операциям, где на первый план выходит точность: планировке, работе около существующих сооружений или управлению гидравлическим навесным оборудованием.

Stick Steer — управление движением одной рукой

Функция Stick Steer позволяет управлять передвижением Caterpillar 305 CR одной левой рукой. Это не просто дополнительный элемент комфорта: такая организация управления уменьшает количество действий, которые оператор должен постоянно выполнять во время работы, и делает взаимодействие с машиной более естественным.

При продолжительной смене снижение количества повторяющихся движений непосредственно влияет на утомляемость оператора. Чем меньше внимания приходится уделять самому процессу управления машиной, тем больше его остаётся на рабочую зону, положение оборудования и качество выполняемой операции.

Круиз-контроль

Для операций, выполняемых одновременно с передвижением машины, предусмотрен круиз-контроль. Он помогает поддерживать требуемый режим движения без постоянной корректировки оператором и повышает эффективность работ, где экскаватор должен двигаться с относительно стабильной скоростью.

Особенно хорошо такая функция сочетается с навесным гидравлическим оборудованием, работа которого требует одновременного перемещения машины. Оператор получает более стабильный рабочий процесс и может сосредоточиться непосредственно на положении навесного инструмента.

Настраиваемая гидравлика

Расход рабочей жидкости для гидравлического навесного оборудования регулируется через монитор в диапазоне от 10 до 100 % с шагом 10 %. Благодаря этому один и тот же Caterpillar 305 CR можно корректно настроить под инструменты с различными требованиями к гидропотоку.

Такая регулировка полезна сразу с двух сторон. С одной стороны, навесное оборудование получает подходящий режим работы. С другой — нет необходимости постоянно использовать максимальную подачу там, где она не требуется. Производитель прямо связывает правильную настройку расхода со снижением нагрузки на оборудование и уменьшением расхода топлива.

Двигатель и производительность

Концепция Caterpillar 305 CR строится на повышении рабочей эффективности при одновременном снижении расхода топлива и эксплуатационных затрат. Производитель не рассматривает производительность отдельно от экономичности: задача машины — выполнять необходимый объём работы без ненужного расхода ресурсов.

Большое внимание уделено стабильности работы силовой установки и системам, которые помогают сохранять её характеристики в реальных условиях эксплуатации. Например, в нижней части системы охлаждения установлен охладитель топлива. Его задача — предотвращать снижение мощности двигателя вследствие повышения температуры топлива.

Система охлаждения выполнена с расположенными рядом радиатором и масляным охладителем. Такое размещение рассчитано одновременно на эффективное охлаждение и удобную очистку. Для техники, работающей в пыли, грунте и строительном мусоре, возможность без лишней разборки контролировать состояние охлаждающих элементов имеет прямое практическое значение.

В версии с кабиной конденсатор кондиционера выполнен откидным. При обслуживании его можно отвести, получив удобный доступ к радиатору и масляному охладителю. Это упрощает регулярную очистку системы и помогает поддерживать нормальный температурный режим машины.

В топливной системе применяется высокоэффективный фильтр с водоотделителем и датчиком уровня воды. Если количество накопившейся воды превышает установленный предел, информация выводится оператору на монитор. То есть необходимость обслуживания можно определить по предупреждению системы, не полагаясь исключительно на периодический визуальный контроль.

Для очистки поступающего в двигатель воздуха используется двухэлементный воздухоочиститель радиального уплотнения. Состояние фильтра контролируется индикатором засорения, позволяющим своевременно определить необходимость обслуживания.

В конструкции также предусмотрены окислительный катализатор и сажевый фильтр. Элементы системы очистки выхлопных газов расположены в моторном отсеке таким образом, чтобы к ним сохранялся удобный сервисный доступ.

Закрытая система вентиляции картера удаляет масляный туман из картерных газов. Очищенный газ возвращается во впускную систему и повторно сжигается, благодаря чему уменьшаются выбросы твёрдых частиц.

Даже такие элементы, как привод вентилятора, спроектированы с расчётом на сокращение обслуживания. В Caterpillar 305 CR применяется эластичный самонатягивающийся ремень вентилятора, которому не требуется регулярная регулировка натяжения.

Гидравлика и рабочее оборудование

Гидравлическая система — одна из ключевых составляющих универсальности Caterpillar 305 CR. Машина рассчитана на использование различных рабочих инструментов, а оператору предоставлены средства для точной настройки их работы непосредственно с рабочего места.

Управление навесным оборудованием с правого джойстика

Гидравлическим рабочим оборудованием можно управлять ползунковым переключателем, расположенным на правом джойстике. Изменяя его положение, оператор регулирует количество рабочей жидкости, поступающей к навесному инструменту.

По сравнению с традиционным педальным управлением такое решение уменьшает утомляемость при продолжительной работе и позволяет точнее дозировать движения. Особенно это ценно при операциях, где навесной инструмент необходимо не просто включить, а плавно вести в требуемом режиме.

При этом Caterpillar сохраняет возможность выбора: в качестве опции для 305 CR может устанавливаться обычная правая педаль управления гидравлическим рабочим оборудованием.

Режим непрерывного потока

Для навесного оборудования, которому требуется постоянная подача масла, предусмотрен режим непрерывного потока. После его включения система поддерживает заданную подачу гидравлической жидкости без необходимости постоянно удерживать орган управления.

Это снижает нагрузку на оператора и делает продолжительную работу с соответствующим оборудованием заметно удобнее.

Настройка потока через монитор

Параметры гидропотока регулируются прямо с монитора. Диапазон составляет от 10 до 100 %, а изменение выполняется с шагом 10 %.

Практическая ценность этой функции особенно заметна при использовании нескольких видов навесного оборудования. Вместо компромиссной единой настройки оператор может подобрать режим под конкретный инструмент, обеспечив нужную скорость его работы и не создавая излишнюю нагрузку на гидросистему.

Гидравлическое быстросъёмное устройство

Для ускорения смены рабочего оборудования предусмотрено гидравлическое быстросъёмное устройство. Оно позволяет менять ковши и другие совместимые инструменты, не покидая кресла оператора.

На объектах, где в течение одной смены необходимо последовательно выполнять разработку грунта, планировку, рыхление или другие операции, уменьшение времени на переналадку непосредственно повышает полезную загрузку машины.

Устройство совместимо с оригинальным навесным оборудованием Cat.

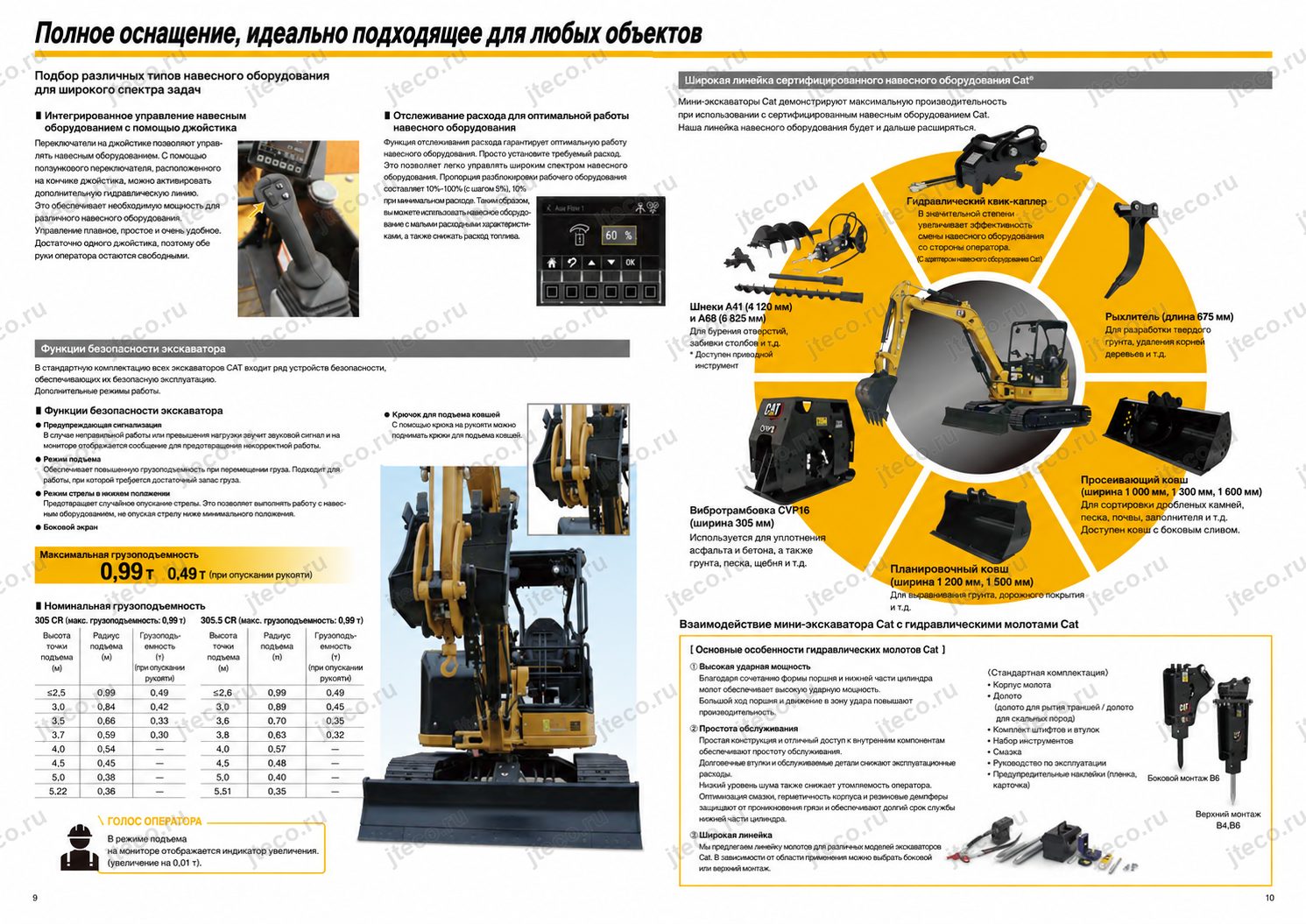

Оригинальное рабочее оборудование Cat

Производитель предлагает широкий ассортимент рабочих инструментов, рассчитанных на совместную работу с мини-гидравлическими экскаваторами Cat. Для Caterpillar 305 CR в материалах упоминаются шнеки A41 и A68, рыхлитель длиной 675 мм, ковши для очистки канав, наклоняемый ковш, планировочные ковши, вибрационная плита CVP16 и гидромолоты Cat.

Гидромолоты используют сочетание гидравлического давления и энергии азота для перемещения поршня. Крупный поршень с большим ходом предназначен для получения высокой энергии удара. Верхнюю и нижнюю втулки при износе можно поворачивать, продлевая срок их использования.

Кроме распространённого бокового крепления гидромолота предлагается верхнее крепление. Такая конфигурация позволяет эффективнее использовать прижимное усилие самого экскаватора.

Для гидромолотов также предусмотрены различные рабочие пики, комплект для заправки азотом, инструмент и запасные элементы, включая уплотнения и рым-болт.

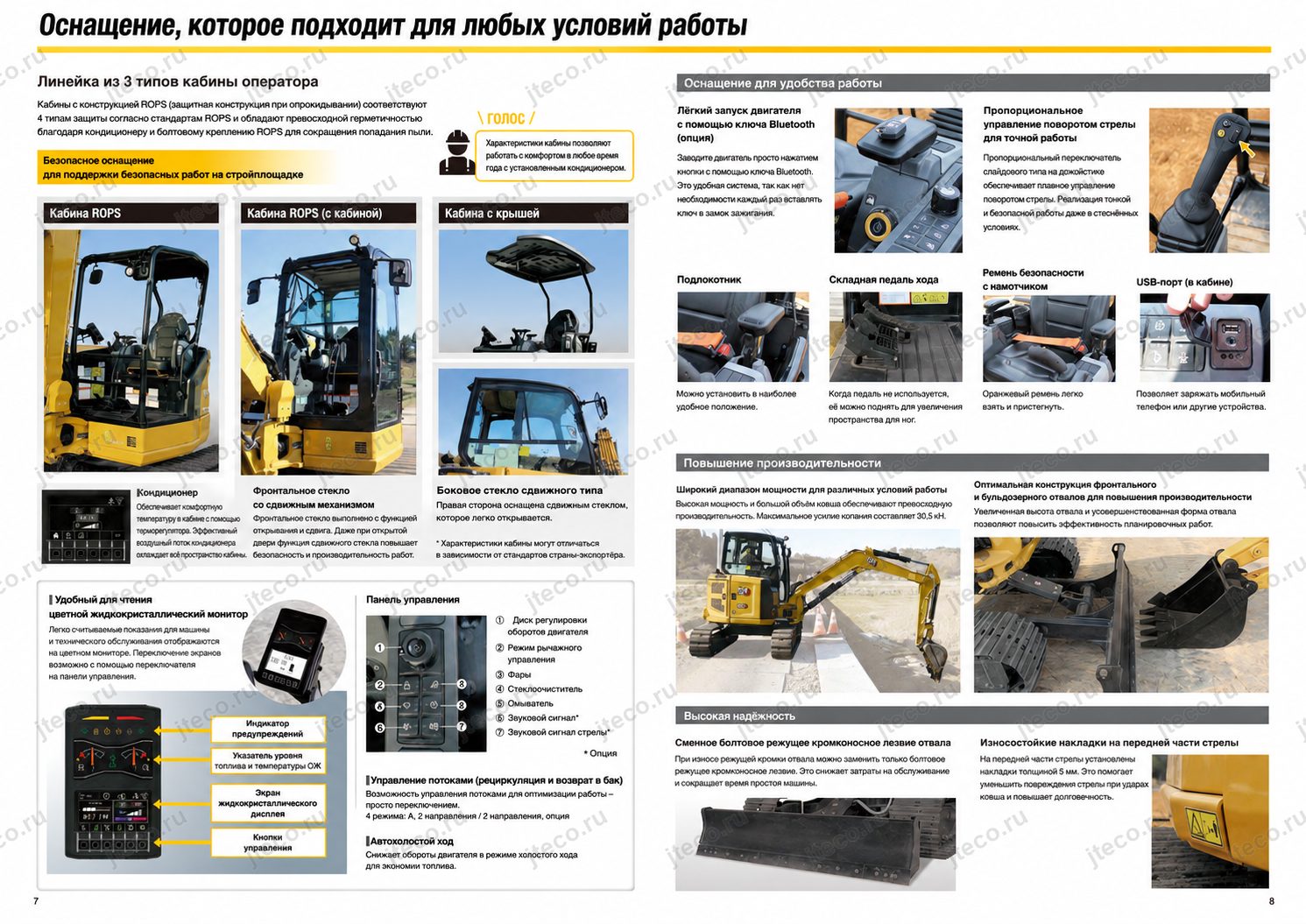

Удобство и безопасность оператора

Caterpillar 305 CR создан с расчётом на длительную ежедневную эксплуатацию, поэтому удобство здесь реализовано не одной отдельной функцией, а целым набором решений.

Для машины предусмотрены различные варианты рабочего места оператора, включая мягкий навес, защитный навес от опрокидывания и кабину с защитой от опрокидывания. Для исполнения с кабиной предусмотрен кондиционер.

Цветной ЖК-монитор используется не только для отображения информации о состоянии машины. Через него оператор может управлять настройками гидравлического потока, а топливная система способна выводить на экран предупреждение о необходимости удалить воду из фильтра.

Для запуска двигателя предусмотрена кнопочная система. Такое решение дополняет современную организацию рабочего места и сокращает количество лишних операций перед началом работы.

Управление поворотом стрелы и гидравлическим рабочим оборудованием может осуществляться ползунковыми переключателями. Вместе с Stick Steer, настройкой чувствительности органов управления и круиз-контролем это формирует рабочую среду, где значительная часть функций сосредоточена непосредственно у рук оператора.

Безопасность в исполнении «экскаватор-кран»

Для Caterpillar 305 CR предусмотрено специальное крановое исполнение, соответствующее требованиям Японской крановой ассоциации. Оно включает комплекс средств, рассчитанных именно на подъёмные операции.

Устройство предупреждения о перегрузке контролирует приближение груза к предельно допустимому значению. Оператор получает двухступенчатое звуковое предупреждение и сообщение на дисплее. Такая система помогает вовремя отреагировать до возникновения перегрузки.

Масса подвешенного груза в крановом режиме отображается на мониторе с точностью 0,01 т, позволяя оператору контролировать фактическую нагрузку непосредственно с рабочего места.

Для передвижения с подвешенным грузом предусмотрен отдельный режим. После его активации допустимая номинальная нагрузка автоматически уменьшается примерно до половины обычной грузоподъёмности. Это создаёт дополнительный запас безопасности именно в тот момент, когда машина одновременно перемещается и удерживает груз.

Система защиты стрелы и рукояти предотвращает их резкое опускание при падении давления в гидравлической системе, например при повреждении гидравлического шланга.

В оснащение кранового исполнения также входят указатель уровня машины, вращающийся проблесковый маяк и специальный крановый крюк с фиксатором. Конструкция крюка позволяет быстро выводить его в рабочее положение и убирать обратно одним движением.

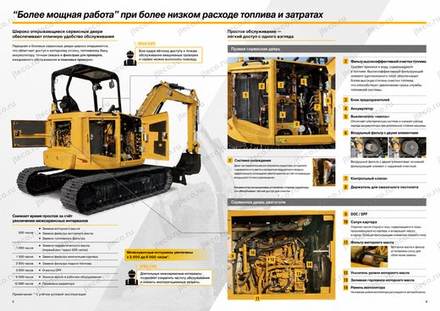

Надёжность и обслуживание

Одна из сильных сторон Caterpillar 305 CR — продуманная сервисная компоновка. Производитель стремился сократить не только стоимость обслуживания, но и время, которое машина проводит вне работы.

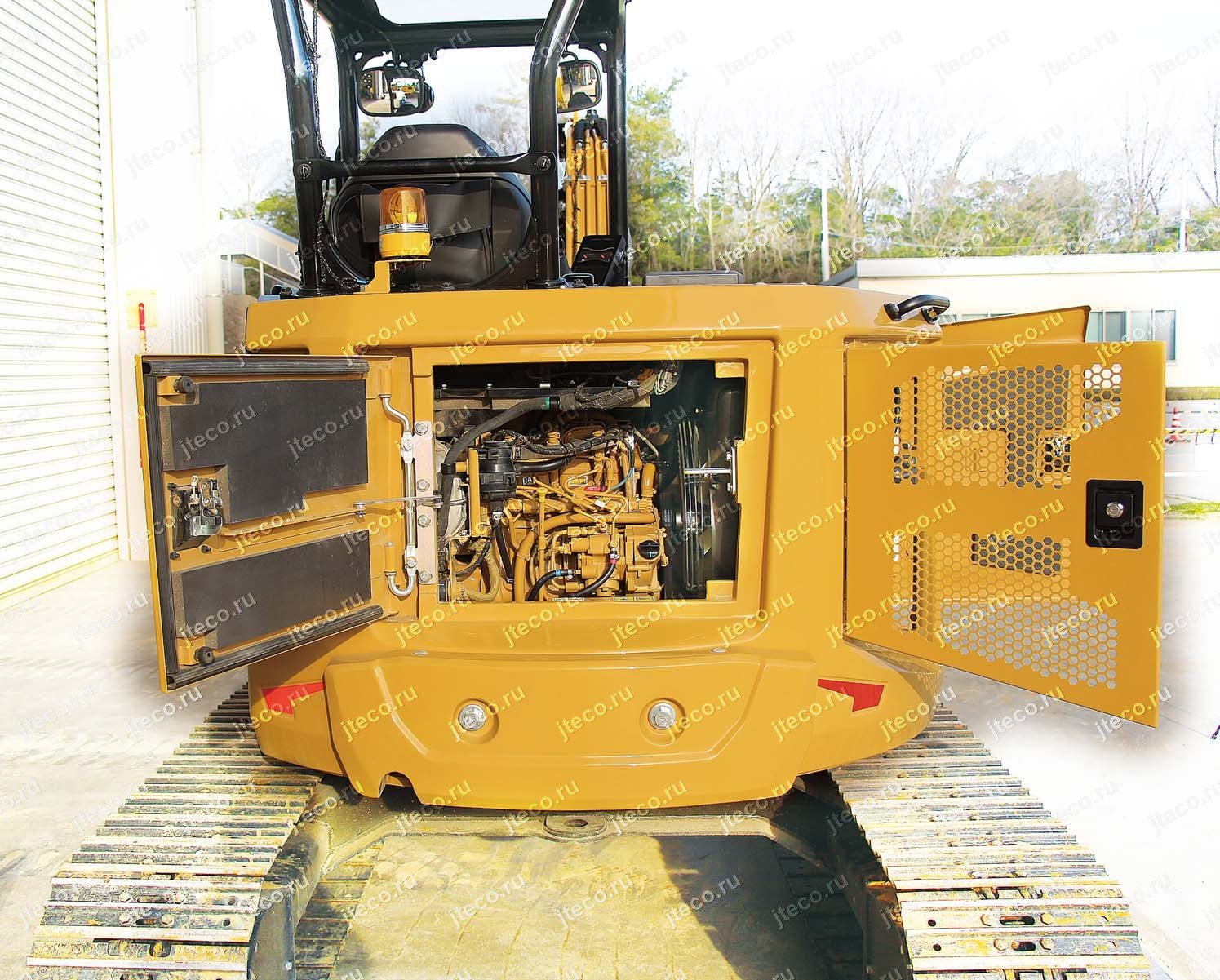

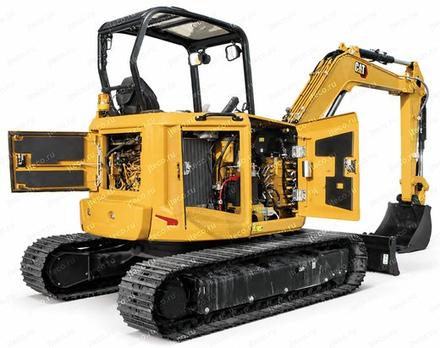

Правая сервисная дверь и задняя дверь моторного отсека широко открываются в сторону. За ними сосредоточены основные точки ежедневного контроля и технического обслуживания. В материалах производителя отдельно подчёркивается, что для доступа практически ко всем точкам ежедневного осмотра достаточно открыть сервисную дверь.

Система охлаждения

Радиатор и масляный охладитель расположены рядом, в один ряд. Такое расположение упрощает визуальный контроль и очистку.

Ниже установлен охладитель топлива, задача которого — предотвращать потерю мощности двигателя из-за чрезмерного повышения температуры топлива.

В машине с кабиной конденсатор системы кондиционирования можно откинуть, открыв пространство перед основными теплообменниками. Это особенно важно при работе в запылённой среде, где радиаторы необходимо регулярно очищать.

Контроль топлива

Высокоэффективный топливный фильтр оборудован водоотделителем и датчиком уровня воды. При превышении допустимого количества воды система предупреждает оператора через монитор.

Такой контроль позволяет своевременно выполнить обслуживание и уменьшает вероятность того, что состояние топлива останется незамеченным до появления проблем в работе машины.

Воздушный фильтр

На Caterpillar 305 CR установлен двухэлементный воздухоочиститель с радиальным уплотнением. Индикатор засорения помогает оперативно оценивать состояние фильтра и обслуживать его по фактической необходимости.

Электросистема

Блок предохранителей расположен в зоне удобного доступа. Аккумуляторная батарея не требует регулярного обслуживания.

Отдельно предусмотрен выключатель массы аккумуляторной батареи. Он повышает безопасность при работе с электрооборудованием и помогает предотвращать разряд аккумулятора во время длительного хранения машины.

Обслуживание двигателя

Масляный фильтр двигателя расположен с расчётом на удобную замену. Под ним установлен специальный поддон, который собирает капли масла и не позволяет им попадать на расположенные ниже узлы.

Щуп уровня моторного масла вынесен в доступную зону, а маслозаливная горловина позволяет удобно выполнять доливку и замену масла.

Самонатягивающийся эластичный ремень вентилятора не нуждается в периодической регулировке натяжения, исключая ещё одну регулярную сервисную операцию.

Всё необходимое — под рукой

Гидрораспределитель расположен в зоне сервисного доступа, а для шприца с консистентной смазкой предусмотрен отдельный держатель. На первый взгляд это небольшая деталь, но при ежедневном обслуживании возможность хранить нужный инструмент непосредственно на машине экономит время и помогает соблюдать регламент смазки.

Общая логика Caterpillar здесь проста: чем удобнее добраться до обслуживаемого узла и чем реже требуется вмешательство, тем меньше трудозатраты и продолжительность простоя техники.

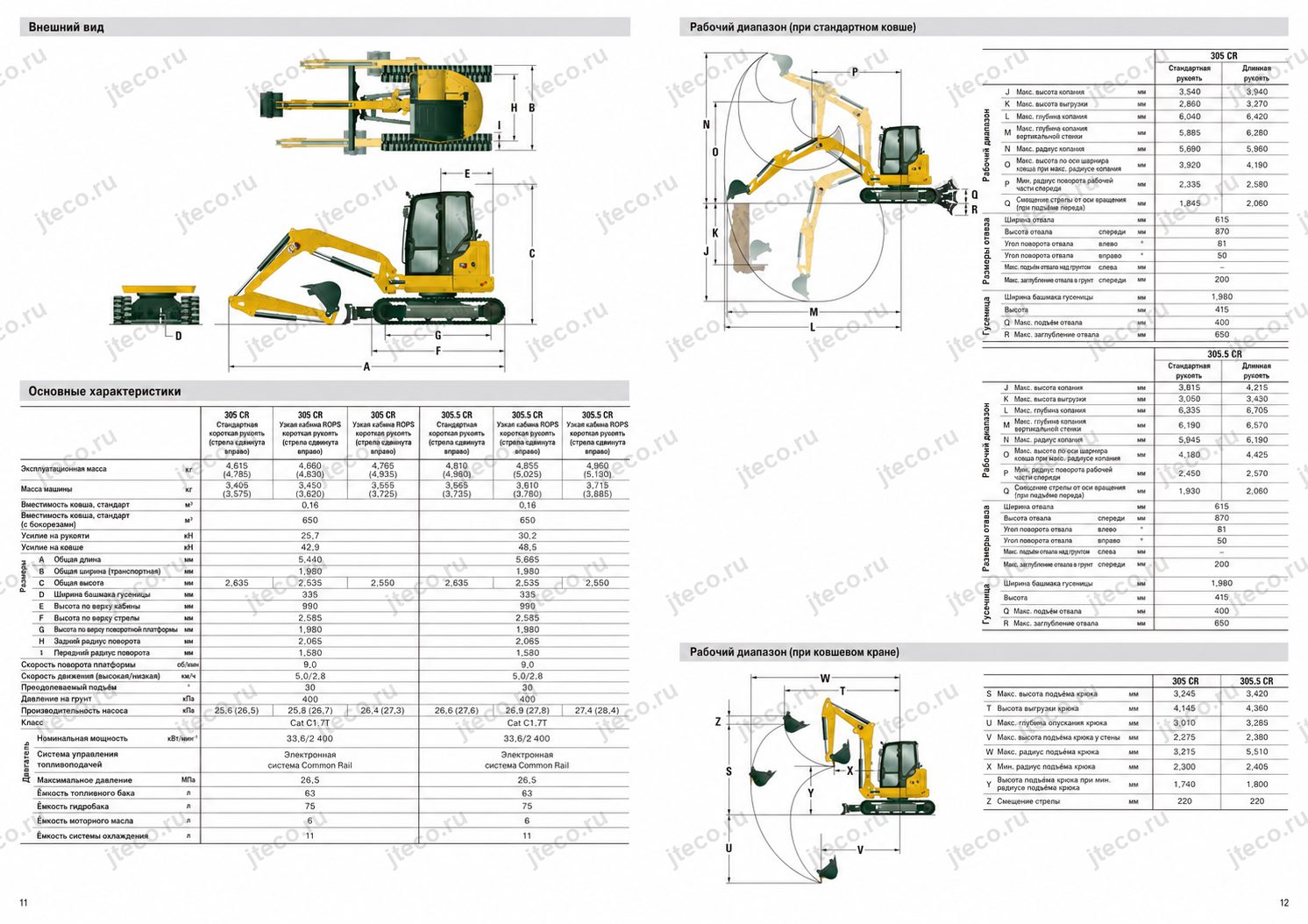

Габариты и манёвренность

Caterpillar 305 CR относится к классу мини-гидравлических экскаваторов и рассчитан на выполнение разнообразных работ в формате компактной машины. В оригинальной документации для модели приведены внешние габаритные размеры, рабочий диапазон со стандартным ковшом, параметры стандартной и удлинённой рукояти, характеристики отвала и рабочий диапазон крановой версии с крюком.

В предоставленном тексте числовые значения этих параметров не указаны, поэтому корректно оценивать конкретную глубину копания, высоту выгрузки или другие рабочие размеры следует по технической таблице конкретной комплектации 305 CR.

При этом возможность выбора конфигурации позволяет адаптировать машину к условиям эксплуатации. Для Caterpillar 305 CR предусмотрены резиновые и стальные гусеницы, стандартная и удлинённая рукоять, разные варианты рабочего места оператора и крановое исполнение.

Резиновые или стальные гусеницы позволяют подбирать ходовую часть с учётом характера площадки, а выбор между стандартной и удлинённой рукоятью — формировать рабочую конфигурацию исходя из требуемого диапазона операций.

Манёвренность машины дополнительно поддерживается современными средствами управления. Stick Steer позволяет управлять движением одной левой рукой, а возможность настройки реакции рабочего оборудования помогает сделать движения экскаватора соответствующими конкретной операции — от интенсивной разработки грунта до более аккуратных финишных действий.

Для кого подходит Caterpillar 305 CR

Caterpillar 305 CR будет особенно интересен владельцам и предприятиям, которым нужна не узкоспециализированная машина, а универсальный мини-экскаватор с возможностью менять рабочее оборудование и характер выполняемых задач.

Для строительной компании это возможность одной машиной выполнять разработку грунта, устройство траншей, обратную засыпку, планировку и уплотнение. С гидромолотом 305 CR может привлекаться к разрушению материалов, а со шнеком — к бурению отверстий под сваи, ограждения, знаки, леса или посадку деревьев.

Для организаций, занятых благоустройством и коммунальными работами, полезны ковши для очистки канав, наклоняемое оборудование и планировочные ковши. Они позволяют переходить от разработки грунта к формированию откосов и окончательной обработке поверхности без необходимости использовать отдельную машину для каждого этапа.

Подрядчикам, которые часто меняют характер работы в течение одного дня, будет полезно гидравлическое быстросъёмное устройство. Возможность менять совместимое рабочее оборудование, не покидая кресла, сокращает перерывы между операциями.

Тем, кто регулярно использует гидравлические инструменты, пригодятся регулировка потока через монитор и режим непрерывной подачи. Возможность установить значение от 10 до 100 % позволяет точнее согласовать гидросистему Caterpillar 305 CR с конкретным инструментом и не использовать максимальный расход там, где он не требуется.

При длительной эксплуатации важны Stick Steer, круиз-контроль и управление навесным оборудованием с правого джойстика. Их ценность становится особенно заметной не за несколько минут демонстрационной работы, а в течение полноценной рабочей смены, когда каждое лишнее движение постепенно увеличивает усталость оператора.

Для владельца собственного парка техники существенным преимуществом станет сервисная компоновка 305 CR. Широко открывающиеся двери, доступность фильтров и точек контроля, необслуживаемая аккумуляторная батарея, выключатель массы, индикатор загрязнения воздушного фильтра, датчик воды в топливном фильтре и самонатягивающийся ремень позволяют сократить объём рутинных операций и быстрее выполнять ежедневный осмотр.

Наконец, при необходимости выполнять подъёмные операции Caterpillar 305 CR может быть выбран в специализированном исполнении «экскаватор-кран». Предупреждение о перегрузке, отображение массы груза на мониторе, системы защиты стрелы и рукояти, режим передвижения с подвешенным грузом, указатель уровня и специальный крюк формируют комплексное решение, рассчитанное именно на такое применение.

Caterpillar 305 CR как универсальная рабочая машина

Сильная сторона Caterpillar (Cat) 305 CR заключается не в одной отдельной функции, а в сочетании возможностей. Это мини-гидравлический экскаватор, в котором продуман весь рабочий цикл: управление машиной, настройка гидравлики, подключение различного навесного оборудования, контроль состояния систем и последующее обслуживание.

Оператор получает Stick Steer, круиз-контроль, регулируемую чувствительность управления, цветной ЖК-монитор и возможность управлять гидравлическим инструментом ползунковым переключателем на джойстике. Для длительно работающего оборудования предусмотрен непрерывный гидропоток, а его величина настраивается в широком диапазоне непосредственно через монитор.

Владелец получает машину с удобным доступом к основным сервисным точкам, продуманной системой охлаждения, контролем воды в топливном фильтре, двухэлементным воздухоочистителем, необслуживаемой аккумуляторной батареей, выключателем массы и рядом решений, сокращающих трудоёмкость регулярного обслуживания.

А возможность использовать оригинальные шнеки, рыхлитель, ковши различного назначения, вибрационную уплотняющую плиту, гидромолоты и крановое оснащение делает 305 CR базовой машиной для большого количества рабочих сценариев.
