Мини-экскаватор YANMAR VIO25-6

Назначение и сферы применения

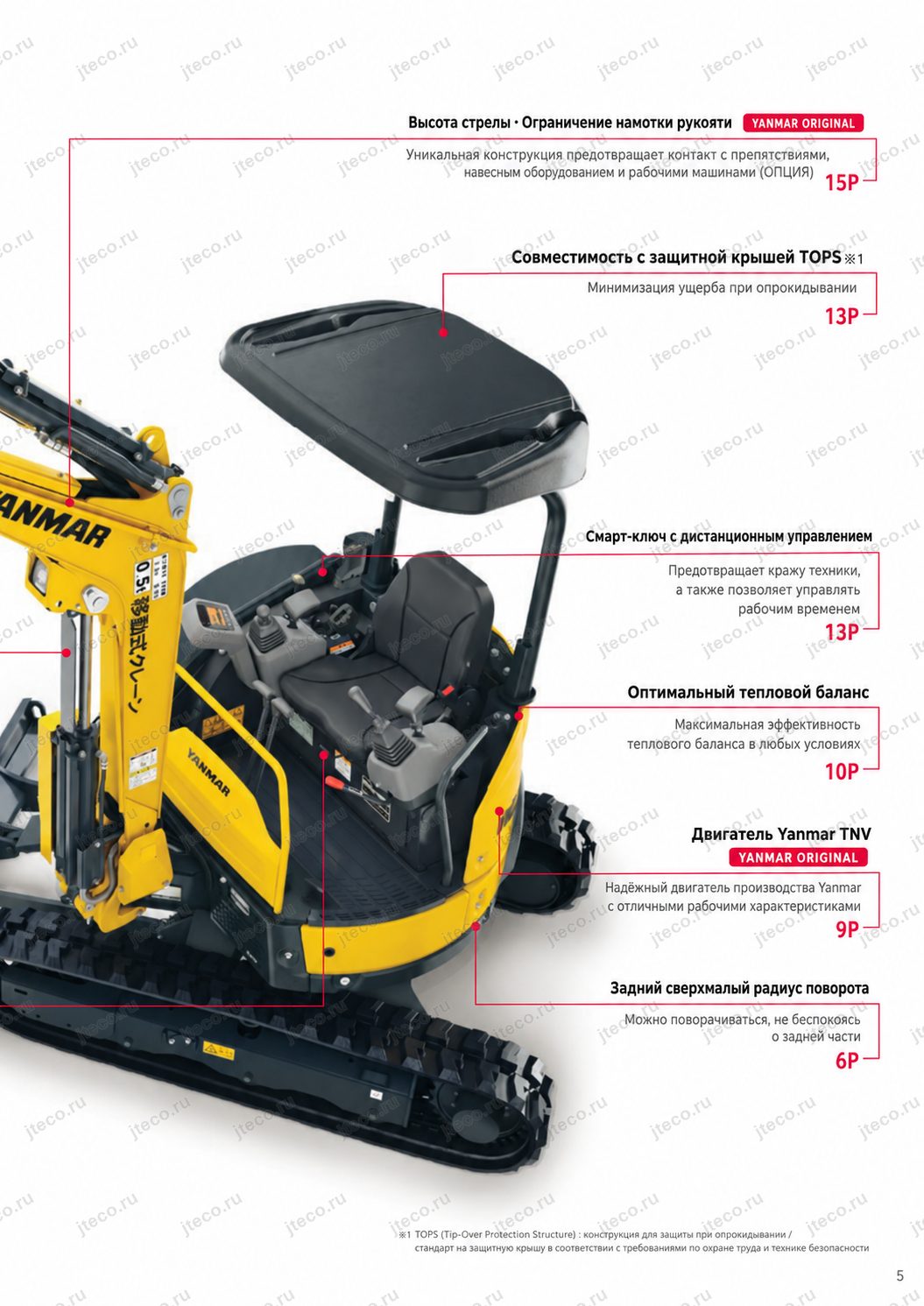

Главное конструктивное преимущество Yanmar ViO25-6 — сочетание компактного корпуса и сверхмалого заднего радиуса поворота. Машина относится к классу мини-экскаваторов с ультракоротким задним свесом: при вращении поворотной платформы задняя часть практически остаётся в пределах ширины машины. Поэтому оператору не приходится постоянно контролировать, не заденет ли противовес стену, ограждение или другое препятствие.

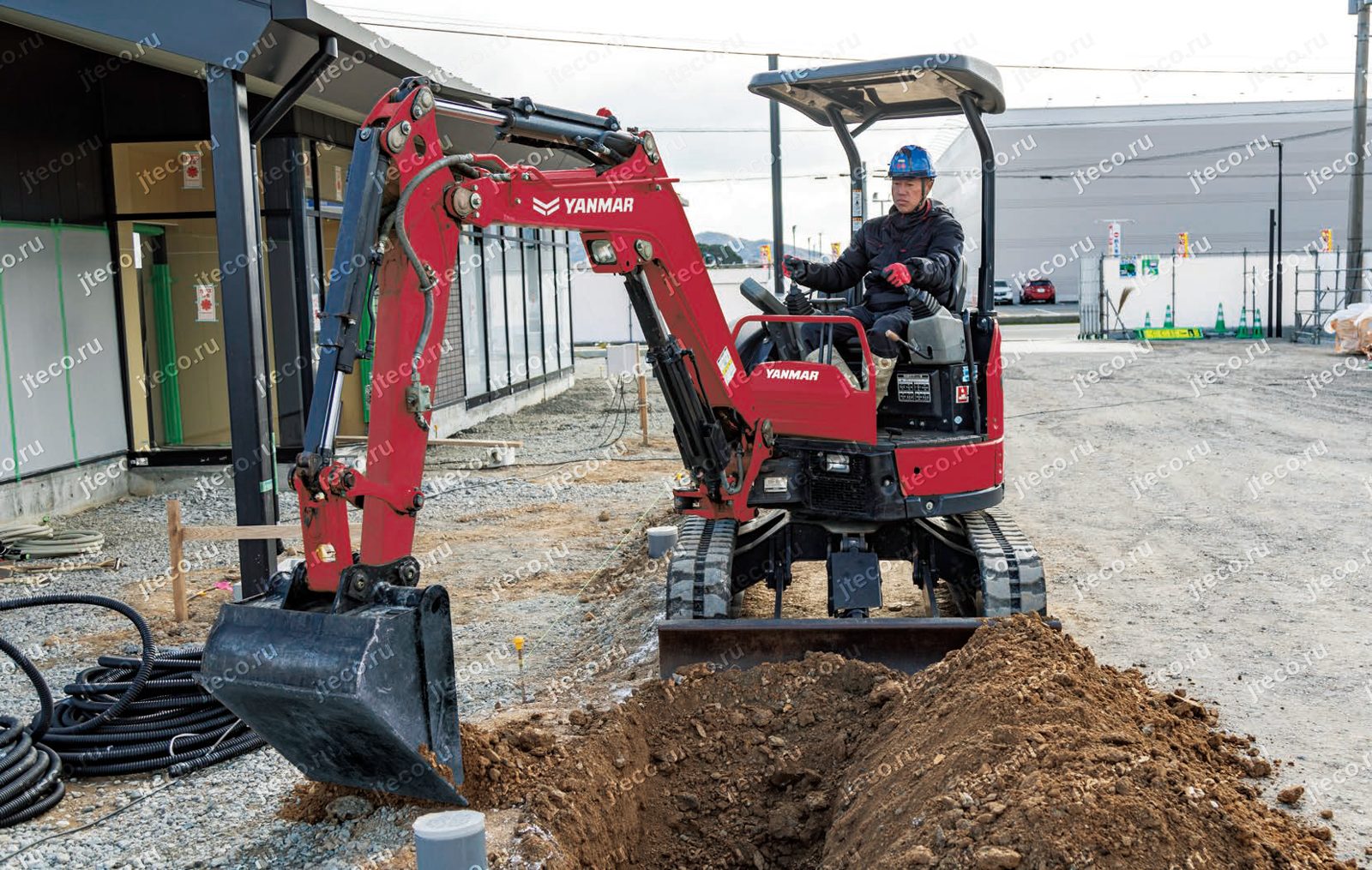

Такое решение особенно важно при работе в ограниченном пространстве. ViO25-6 подходит для земляных операций рядом со зданиями, вдоль стен и ограждений, на площадках с ограниченной шириной, а также в других условиях, где полноценный разворот традиционного экскаватора затруднён. Компактная конструкция позволяет использовать доступное пространство более эффективно и уменьшает количество лишних перестановок машины.

Дополнительные возможности ViO25-6 расширяются за счёт гидролинии P.T.O., гидравлического быстросъёмного устройства, многофункционального гидравлического контура, усиленной рукояти и грузоподъёмного исполнения H&Crane. Эти решения предлагаются в зависимости от комплектации и позволяют адаптировать одну машину под различные виды работ — от стандартного копания ковшом до применения совместимого гидравлического навесного оборудования и подъёма грузов.

Для объектов с ограничением по высоте предусмотрена опциональная фирменная система Yanmar, которая ограничивает высоту подъёма стрелы и степень втягивания рукояти. Рабочее оборудование автоматически останавливается в заранее заданном положении. Такая функция особенно полезна там, где над машиной находятся конструкции или другие препятствия: оператор получает дополнительный инструмент для предотвращения случайного столкновения стрелы или рукояти с окружающими объектами.

Ключевые преимущества

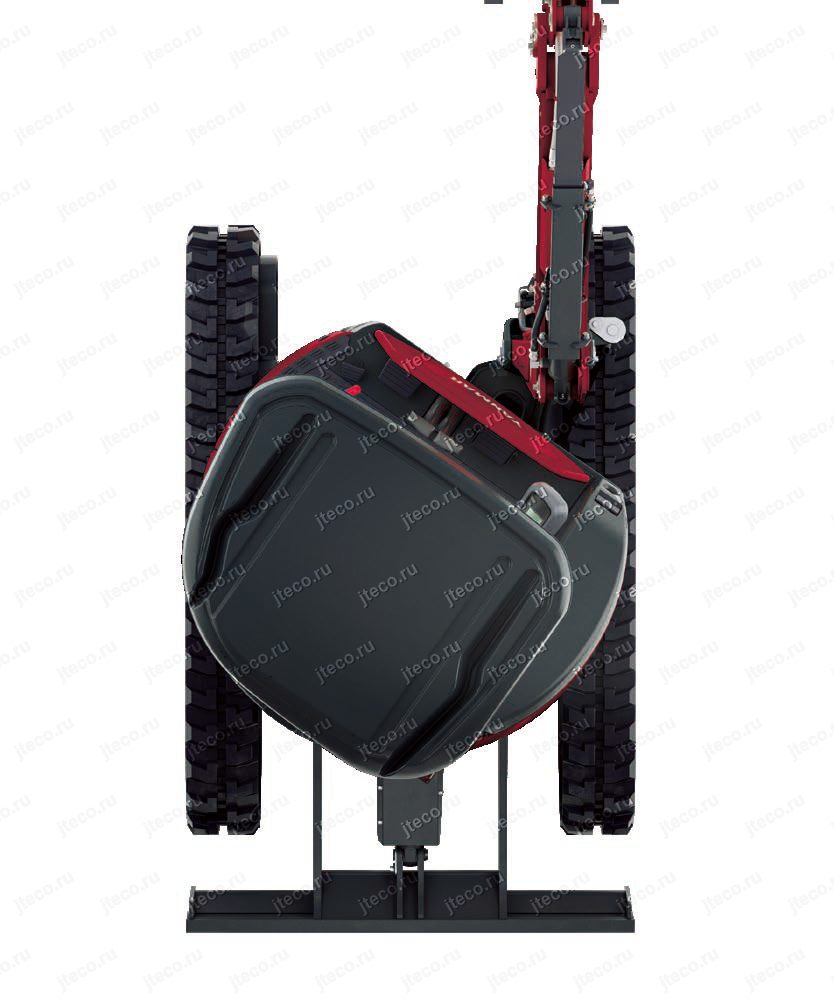

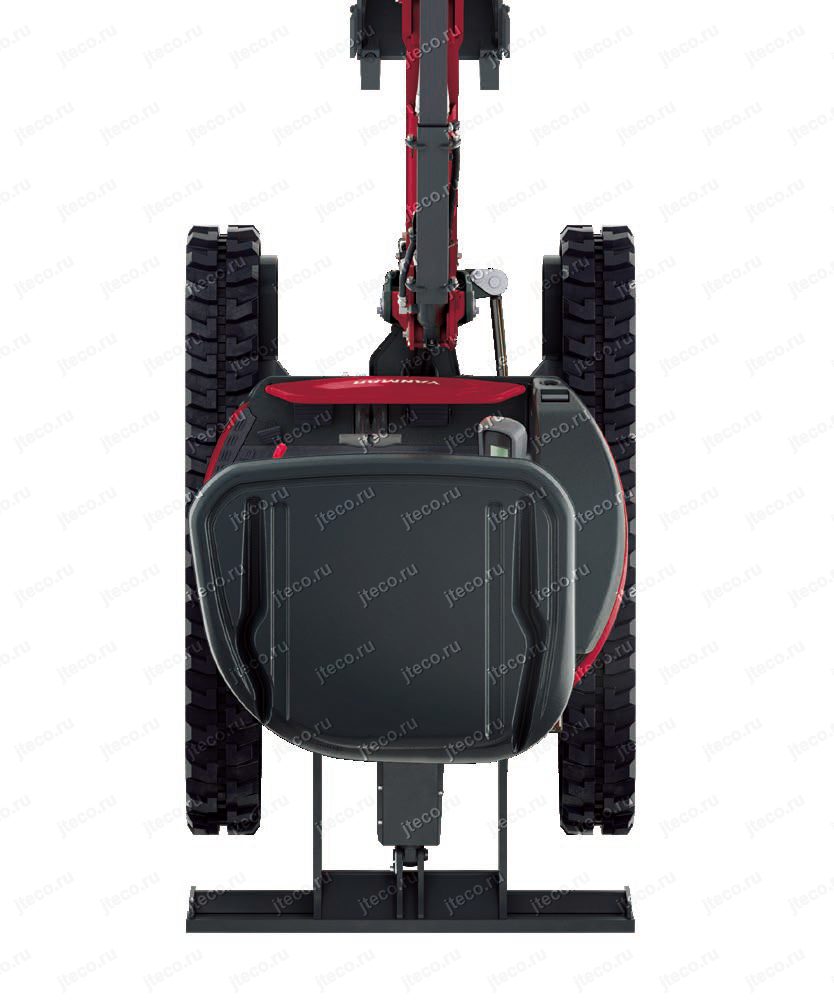

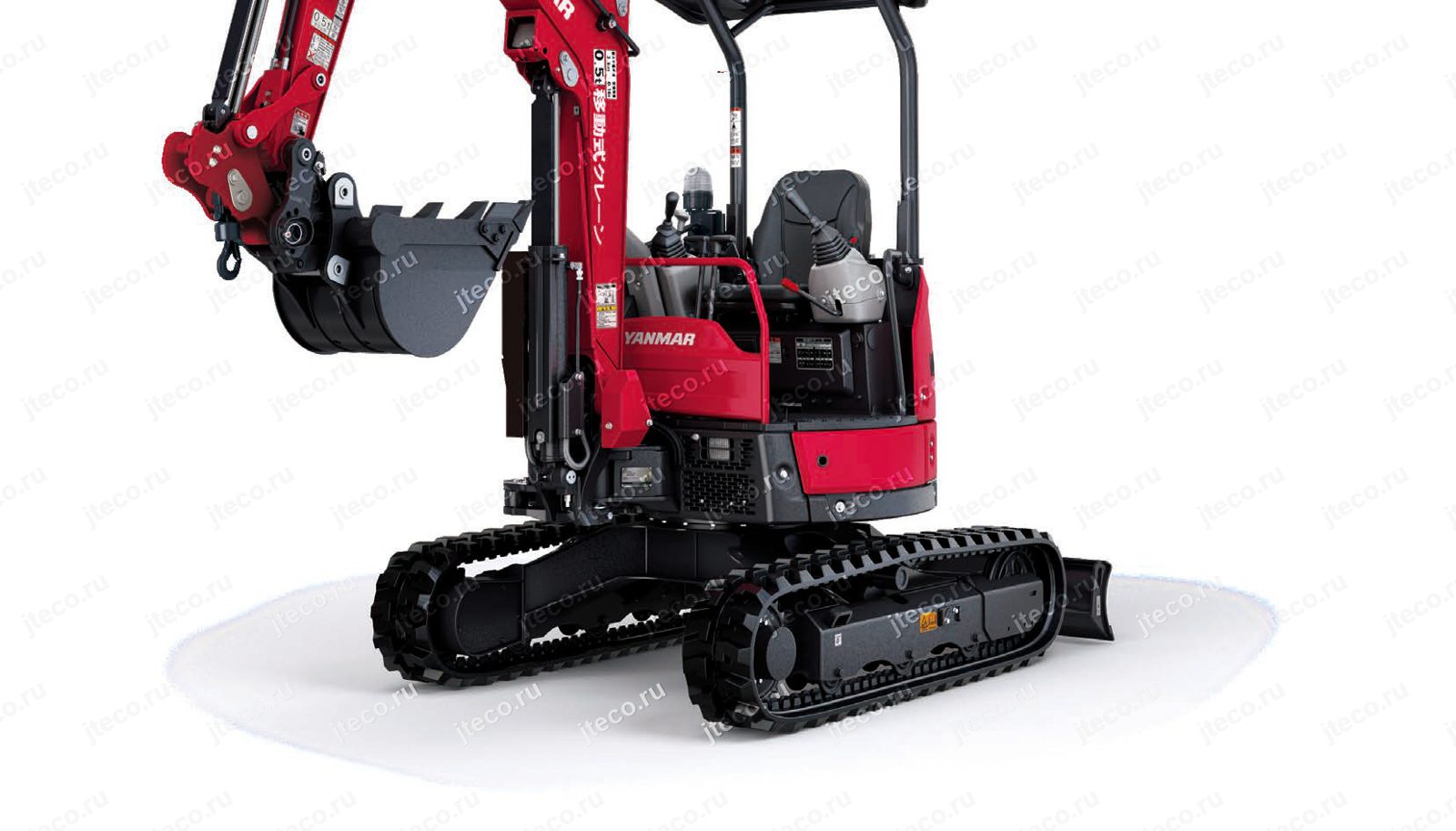

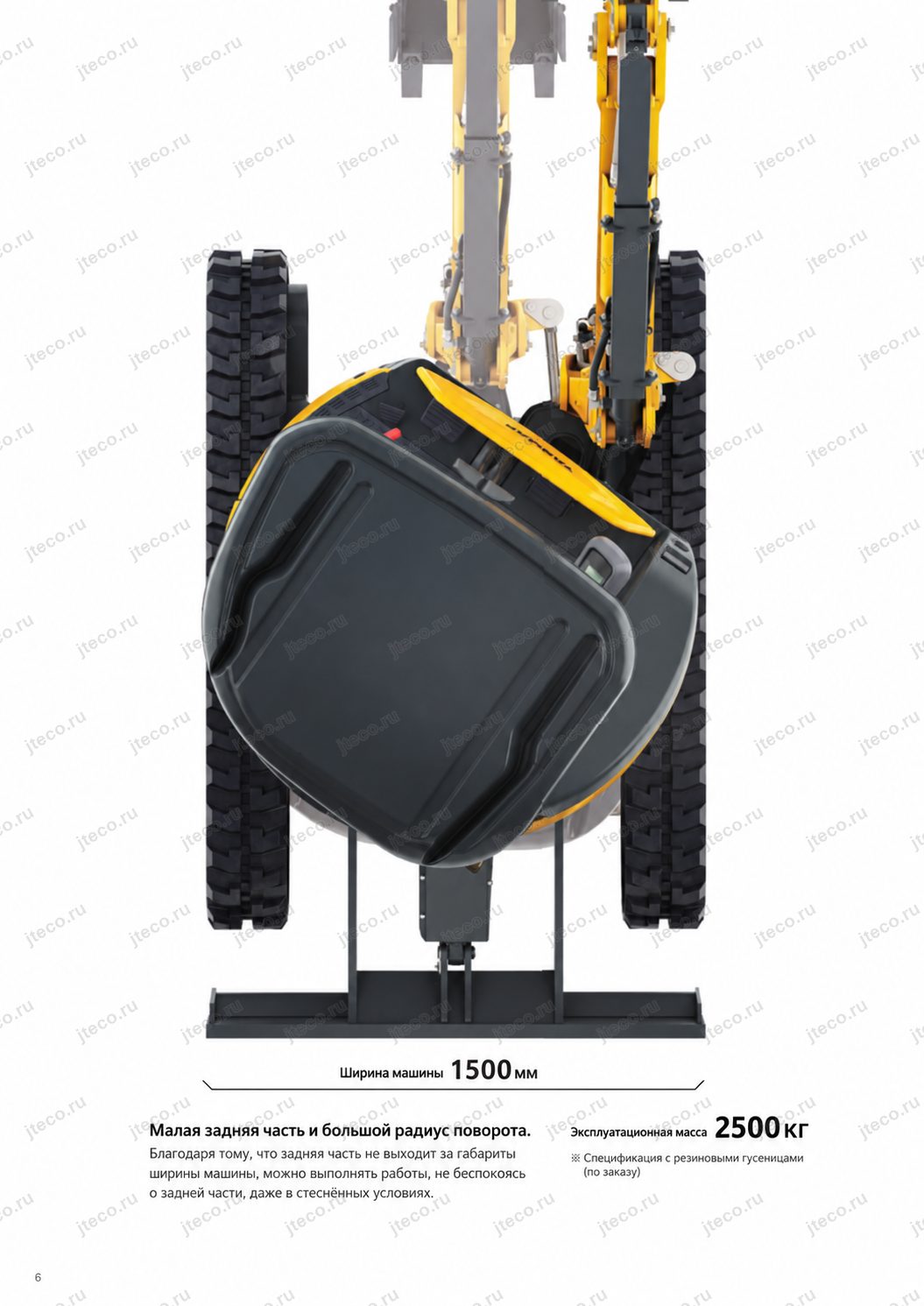

Ультракороткий задний радиус поворота

Основное преимущество ViO25-6 заложено непосредственно в геометрии машины. Задняя часть при повороте платформы практически не выступает за ширину экскаватора. При работе рядом со стеной оператор может сосредоточиться на ковше, стреле и рабочей зоне впереди, а не постоянно отвлекаться на контроль заднего свеса.

Это повышает не только удобство, но и безопасность. Чем меньше пространство, которое требуется машине для поворота платформы, тем ниже вероятность контакта задней части экскаватора с препятствиями. Особенно заметно это преимущество на стеснённых площадках, где каждый дополнительный сантиметр радиуса поворота влияет на возможность нормально выполнить работу.

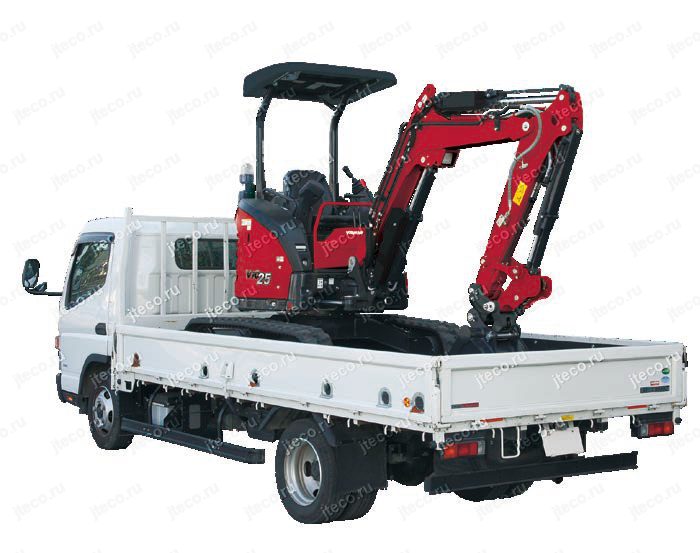

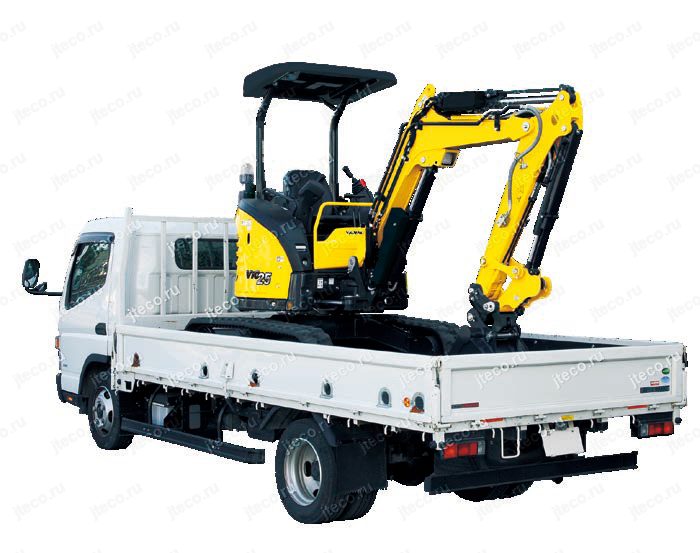

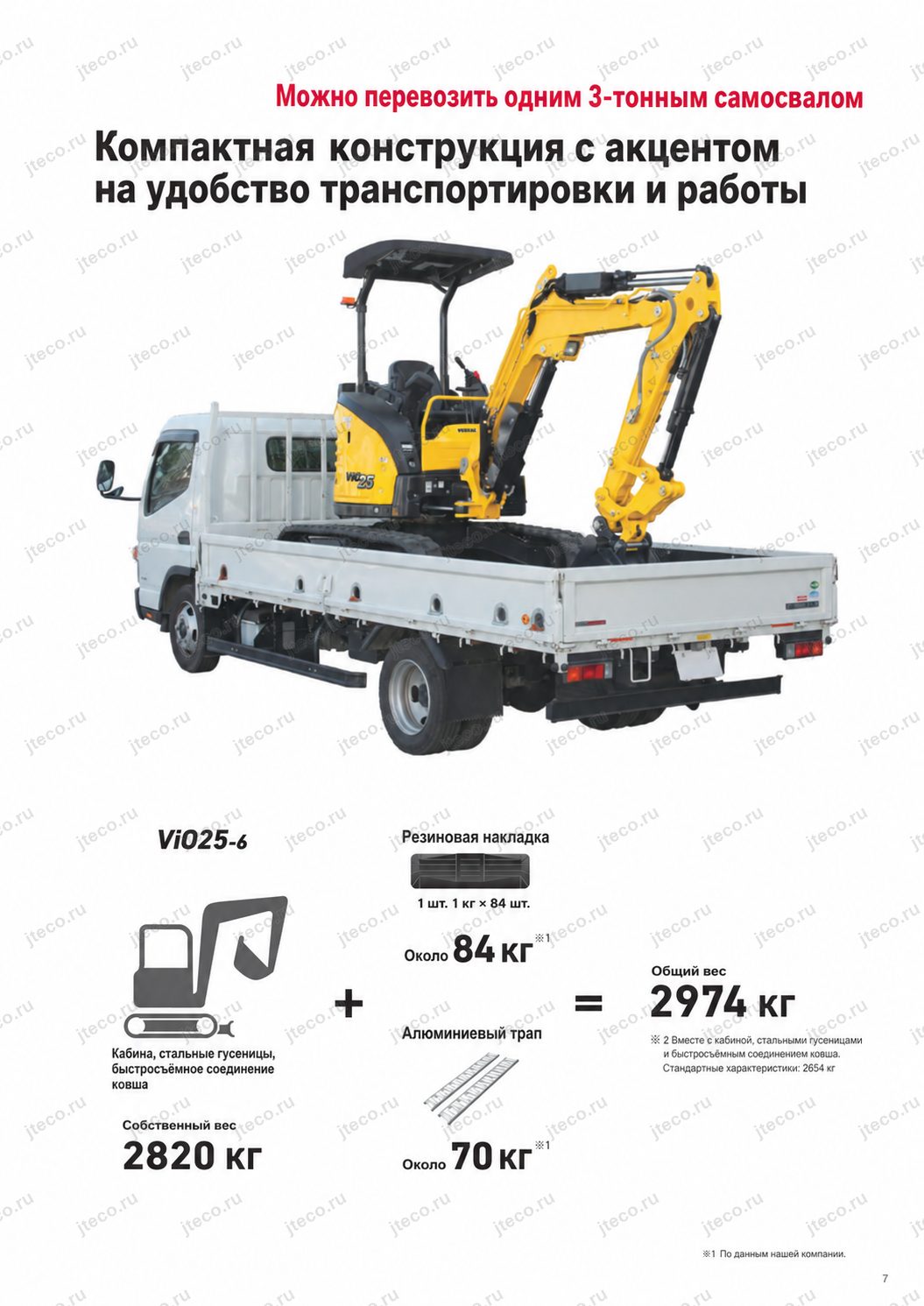

Компактность, рассчитанная на перевозку

Yanmar уделила внимание не только рабочим размерам ViO25-6, но и транспортной логистике. В указанной производителем конфигурации машина вместе с резиновыми накладками на гусеницы и алюминиевыми погрузочными аппарелями имеет общую массу около 2974 кг.

В этот комплект входят:

• ViO25-6 с кабиной
• стальные гусеницы
• гидравлическое быстросъёмное устройство
• комплект резиновых башмаков массой около 84 кг

алюминиевые погрузочные рампы массой около 70 кг.

Масса самих резиновых башмаков и рамп указана по результатам собственных измерений производителя. Практическое преимущество такой компоновки заключается в возможности перевозить машину и необходимые для её эксплуатации принадлежности одним комплектом.

Защита рабочих узлов

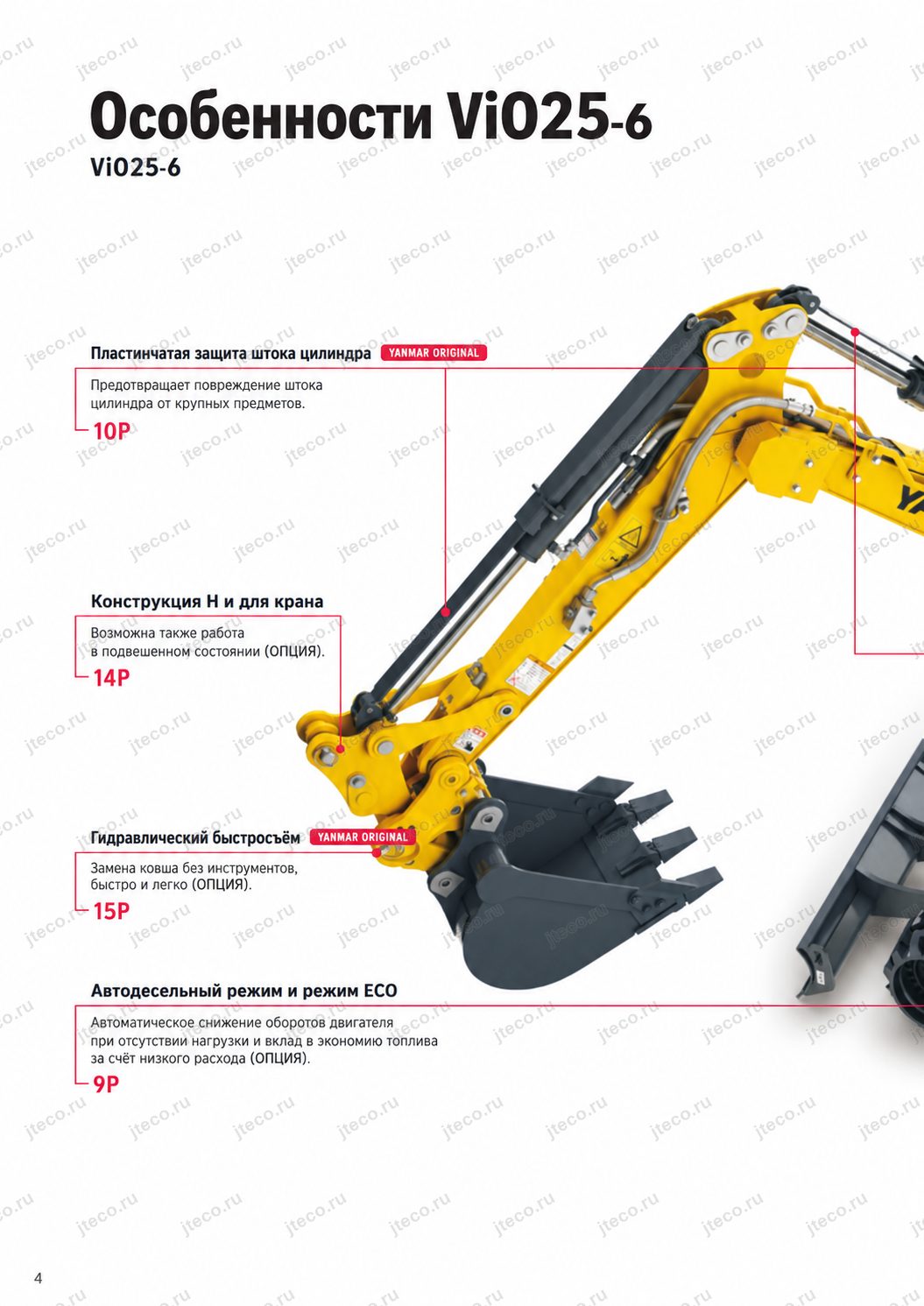

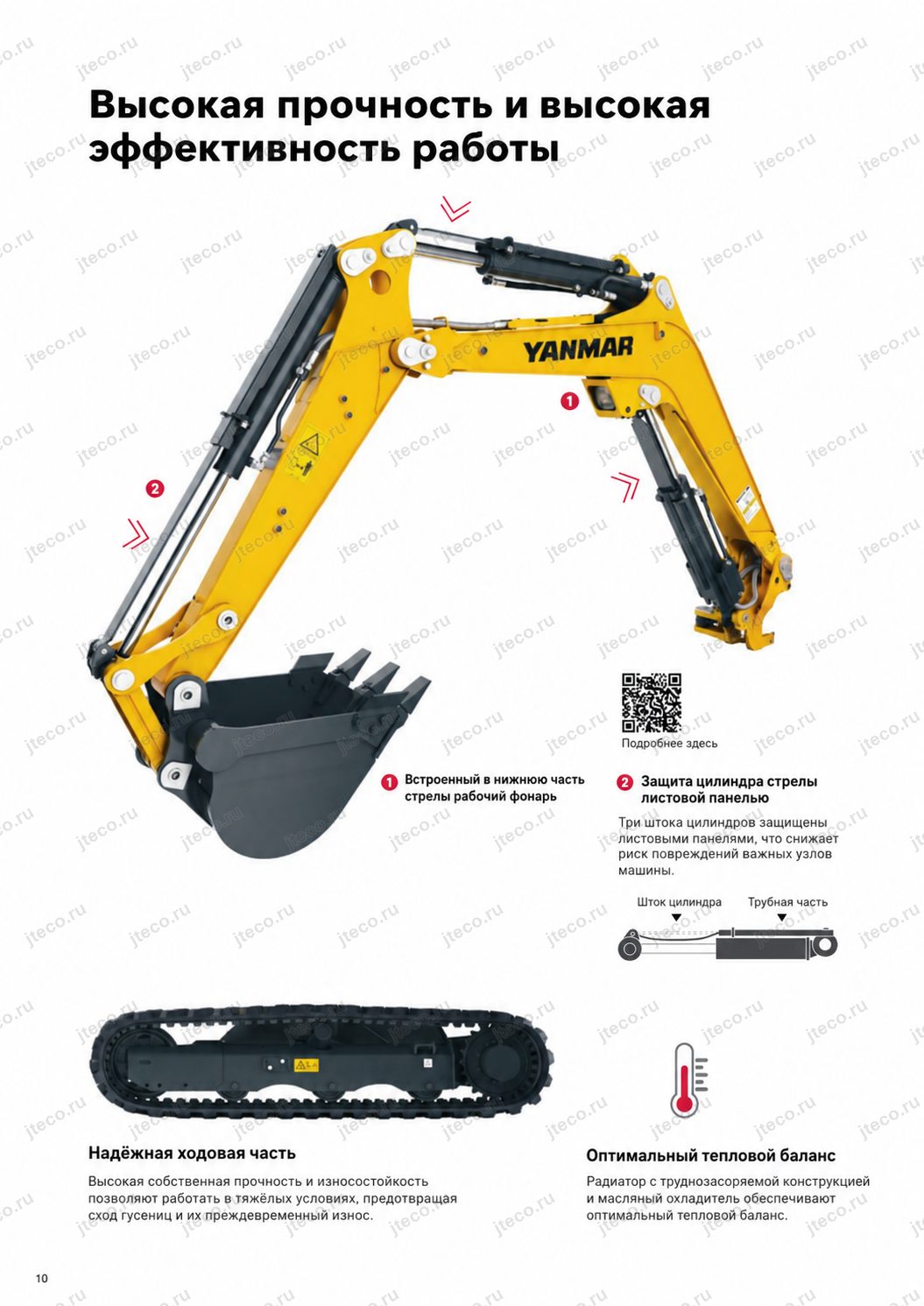

Три штока гидроцилиндров — стрелы, рукояти и ковша — защищены фирменными пластинчато-пружинными кожухами Yanmar. Шток гидроцилиндра относится к деталям, повреждение которых способно привести не только к ремонту самого цилиндра, но и к вынужденной остановке машины. Поэтому механическая защита здесь непосредственно влияет на эксплуатационную надёжность.

Пластинчато-пружинная конструкция снижает вероятность повреждения открытых штоков при контакте с грунтом, камнями и другими объектами в рабочей зоне. Для техники, постоянно работающей ковшом рядом с грунтом и строительными материалами, это существенно снижает риск незапланированного простоя.

Прочная ходовая часть

Ходовая часть ViO25-6 разработана в соответствии со строгими внутренними требованиями Yanmar по долговечности. Её конструкция направлена на предотвращение схода гусениц и снижение их износа.

Для компактного экскаватора это особенно важно: машина часто работает с многочисленными разворотами, перестановками и изменениями направления движения на ограниченном участке. Продуманная ходовая часть помогает сохранять надёжность при такой эксплуатации и уменьшать вероятность проблем с гусеничным механизмом.

Оптимизированный тепловой режим

В системе охлаждения применяются радиатор и масляный охладитель продувного типа, менее подверженные засорению. Такая компоновка помогает поддерживать оптимальный тепловой баланс машины в различных условиях эксплуатации.

Стабильный температурный режим важен одновременно для двигателя и гидравлической системы. При длительной работе экскаватора нагрузка создаётся не только на силовой агрегат, но и на гидравлическое масло, поэтому эффективность отвода тепла непосредственно влияет на способность машины работать продолжительное время без нежелательного перегрева.

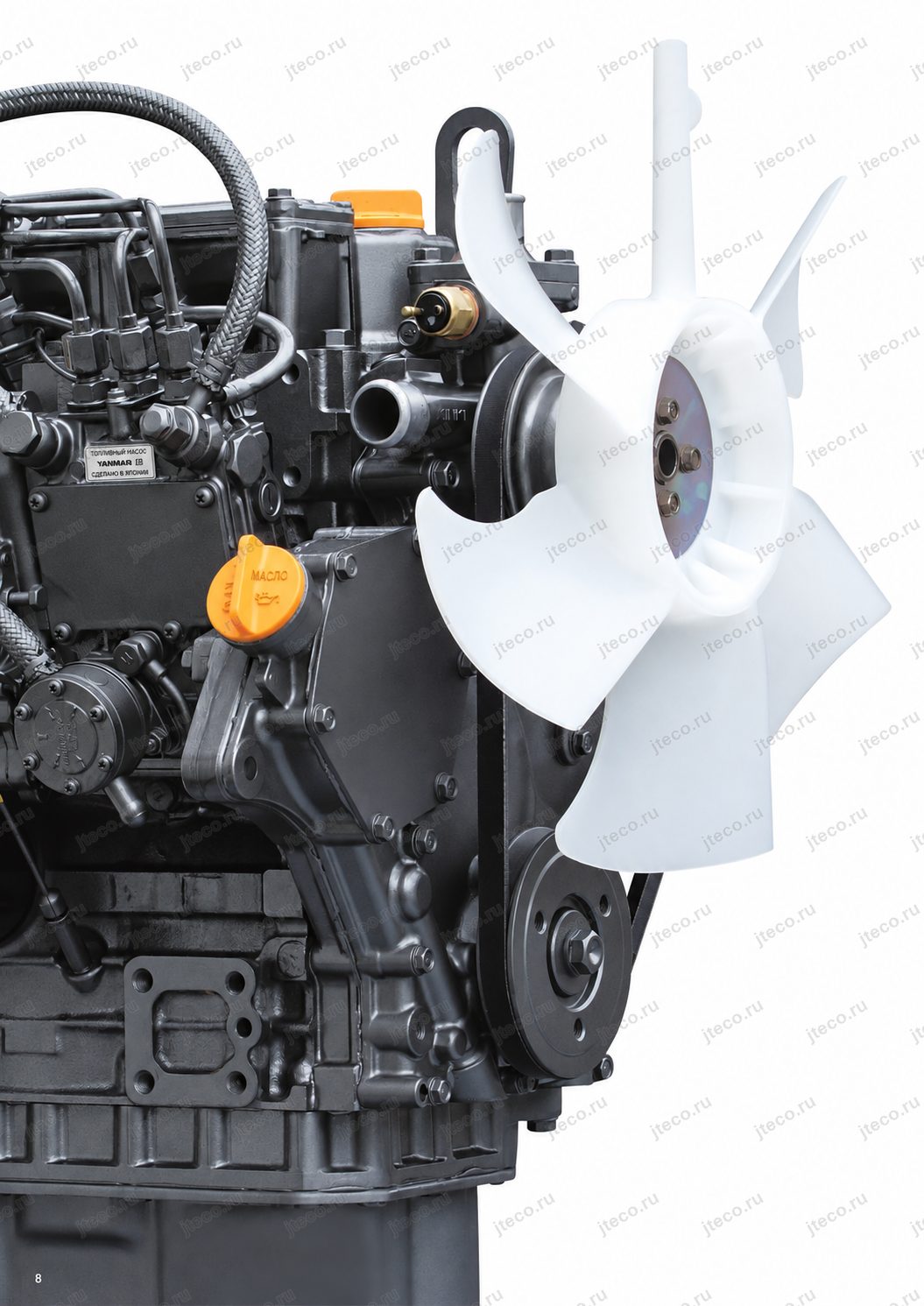

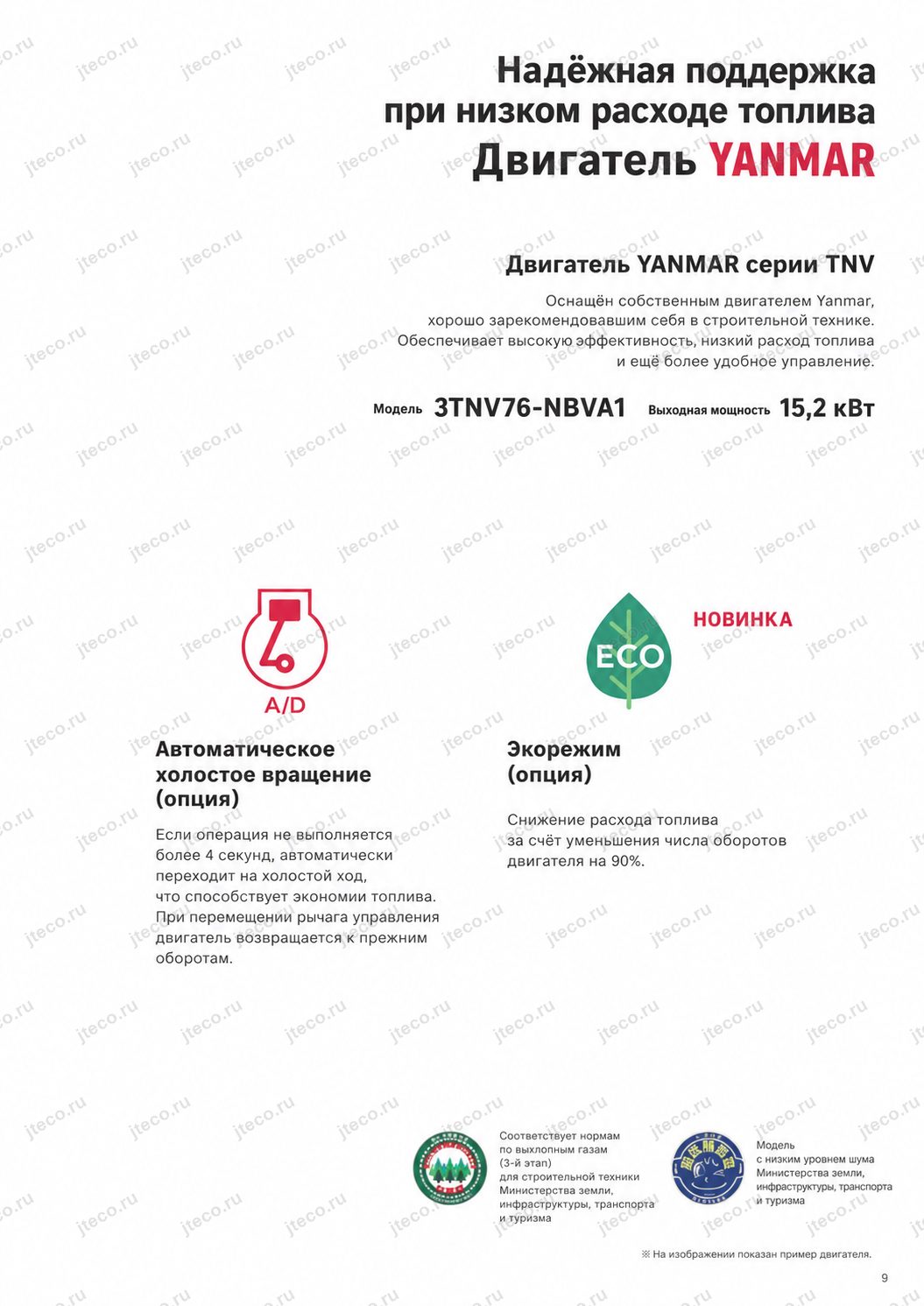

Двигатель и производительность

Yanmar ViO25-6 оснащается дизельным двигателем семейства Yanmar TNV собственного производства. Производитель подчёркивает, что двигатель разработан с учётом особенностей именно строительной техники Yanmar, поэтому силовой агрегат, управление и рабочие системы машины изначально рассматриваются как единый комплекс.

Основной акцент сделан на эффективности, экономичности и удобстве управления. Для этого ViO25-6 оснащён поворотным регулятором оборотов двигателя, экономичным режимом и системой автоматического снижения оборотов.

Автоматическое снижение оборотов двигателя

Если рабочие операции прекращаются более чем на четыре секунды, система автоматически переводит двигатель на пониженные обороты холостого хода. Как только оператор снова перемещает рычаг управления, частота вращения возвращается к рабочему уровню.

Польза этой функции особенно заметна при операциях, состоящих из чередующихся рабочих циклов и пауз. Оператору не требуется вручную уменьшать обороты двигателя каждый раз, когда возникает короткий перерыв. Машина делает это автоматически, сокращая ненужную работу двигателя на повышенной частоте вращения и помогая уменьшать расход топлива.

Экономичный режим

Экономичный режим ограничивает максимальную частоту вращения двигателя и предназначен для снижения расхода топлива в тех случаях, когда максимальные обороты не требуются для выполняемой операции.

Это позволяет выбирать более экономичный характер работы машины без постоянного ручного регулирования двигателя. При выполнении операций, не требующих полной производительности силового агрегата, оператор может снизить расход топлива, сохраняя необходимую управляемость экскаватора.

Поворотный регулятор оборотов

Штатный поворотный регулятор позволяет изменять частоту вращения двигателя рукой непосредственно с рабочего места. Оператор может быстро подобрать обороты под характер выполняемой операции — от точных манипуляций рабочим оборудованием до более интенсивной работы.

ViO25-6 также соответствует требованиям Министерства земли, инфраструктуры, транспорта и туризма Японии к строительной технике по нормам выбросов третьего этапа. Кроме того, модель сертифицирована этим ведомством как строительная техника со сверхнизким уровнем шума.

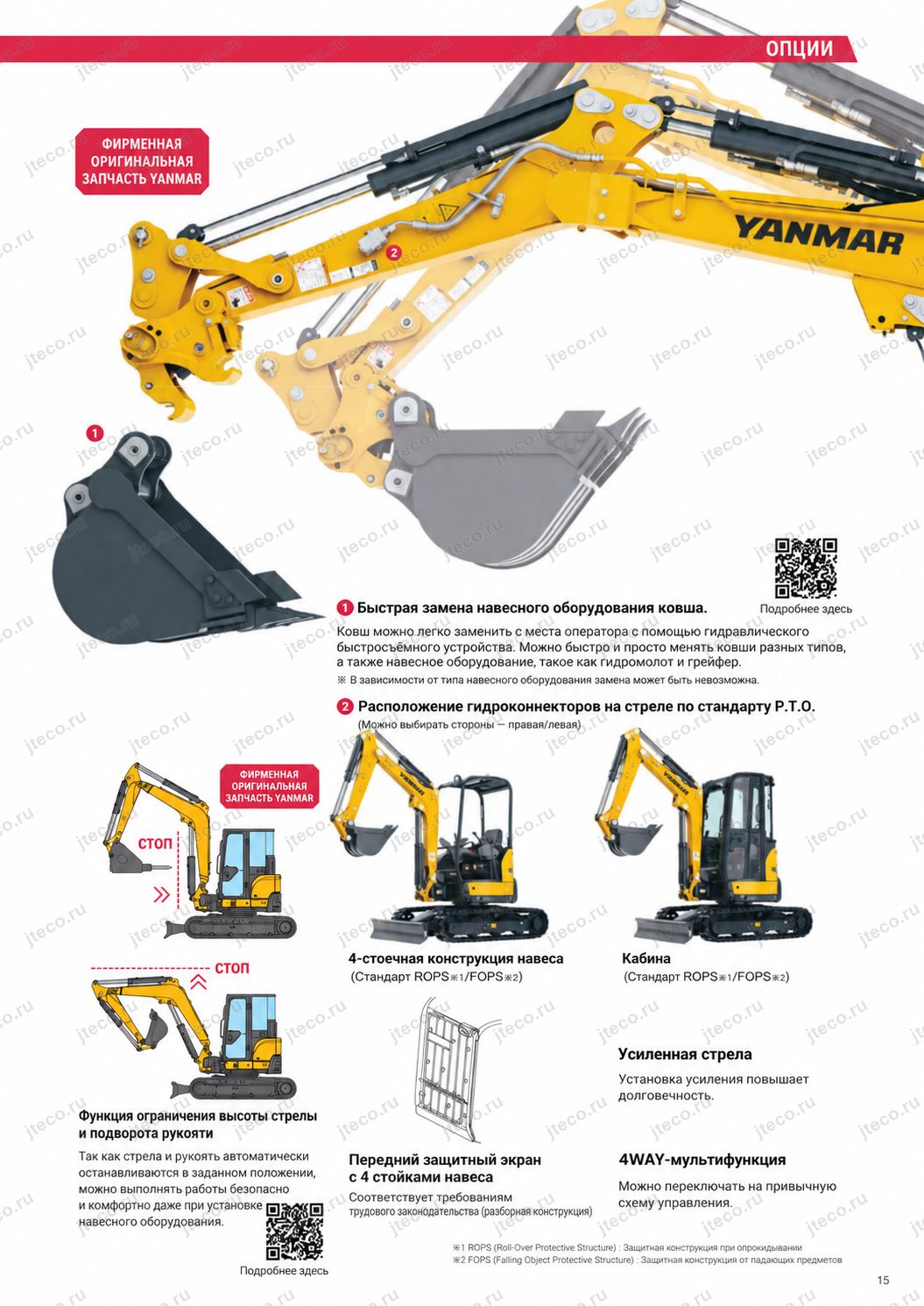

Гидравлика и рабочее оборудование

Yanmar ViO25-6 может оснащаться различными гидравлическими системами, позволяющими использовать машину не только со стандартным ковшом.

Гидролиния P.T.O. на конце рукояти

В опциональном исполнении P.T.O. гидравлическая разводка выведена непосредственно к концу рукояти. Управление гидролинией выполняется педалью, а система может работать в одностороннем или двустороннем режиме.

Односторонний и двусторонний режимы позволяют адаптировать подачу рабочей жидкости гидросистемы под требования совместимого навесного оборудования. Таким образом, гидролиния предназначена не просто для подачи масла к навеске, а для подключения оборудования, которому требуется соответствующая схема гидравлического потока.

Также для ViO25-6 предлагается опциональная четырёхрежимная многофункциональная гидросистема, дополнительно расширяющая возможности использования навесного оборудования.

Гидравлический быстросъём ковша

Фирменное гидравлическое быстросъёмное устройство Yanmar позволяет устанавливать и снимать ковш силами одного оператора без обычной ручной разборки пальцевого соединения и без применения инструмента при каждой замене.

Это особенно удобно, если в течение рабочего дня машине приходится переходить с одного ковша на другой. Сокращение времени на замену рабочего оборудования уменьшает непроизводительные паузы между операциями.

Система рассчитана не только на оригинальные ковши Yanmar. Производитель предусматривает возможность использования совместимых ковшей других производителей. Если диаметры пальцев отличаются, применяются специальные втулки. При этом Yanmar отдельно указывает, что совместимость обеспечивается не для любого существующего ковша или навесного оборудования — отдельные изделия могут быть несовместимы с быстросъёмной системой.

Следует учитывать и ещё одно ограничение комплектации: усиленная рукоять ViO25-6 не может использоваться одновременно с гидравлическим быстросъёмным устройством.

Усиленная рукоять

Для машин, которым требуется повышенная прочность этого элемента рабочего оборудования, предлагается усиленная рукоять с усилением по двум поверхностям. В шарнирной и нижней части применяется более толстая стальная пластина по сравнению со стандартной рукоятью.

Задача такого исполнения — повысить долговечность элемента, который непосредственно воспринимает нагрузки при работе ковша. Однако при выборе конфигурации необходимо учитывать указанную производителем несовместимость усиленной рукояти с быстросъёмным механизмом.

Ограничение высоты стрелы и втягивания рукояти

Опциональная фирменная система Yanmar автоматически останавливает стрелу и рукоять в заранее установленном положении. Она предназначена для предотвращения столкновения рабочего оборудования с препятствиями, расположенными в пределах опасной зоны движения стрелы или рукояти.

Это особенно полезно при работе под конструкциями, в помещениях, рядом с навесами и на других площадках, где свободная высота ограничена. Вместо того чтобы полностью полагаться только на визуальную оценку оператора, машина получает дополнительное заданное ограничение движения рабочего оборудования.

Встроенная светодиодная фара на стреле

В нижней части стрелы предусмотрен рабочий светодиодный фонарь. Такое расположение помогает подсвечивать рабочую зону именно со стороны оборудования, а не только со стороны корпуса машины.

Для исполнения с навесом в стандартное оснащение входят светодиодный фонарь на стреле и передний рабочий фонарь. В кабине штатно предусмотрены фонарь стрелы и фонарь кабины. Для четырёхстоечного навеса фонарь стрелы и фонарь навеса также входят в стандартное оснащение.

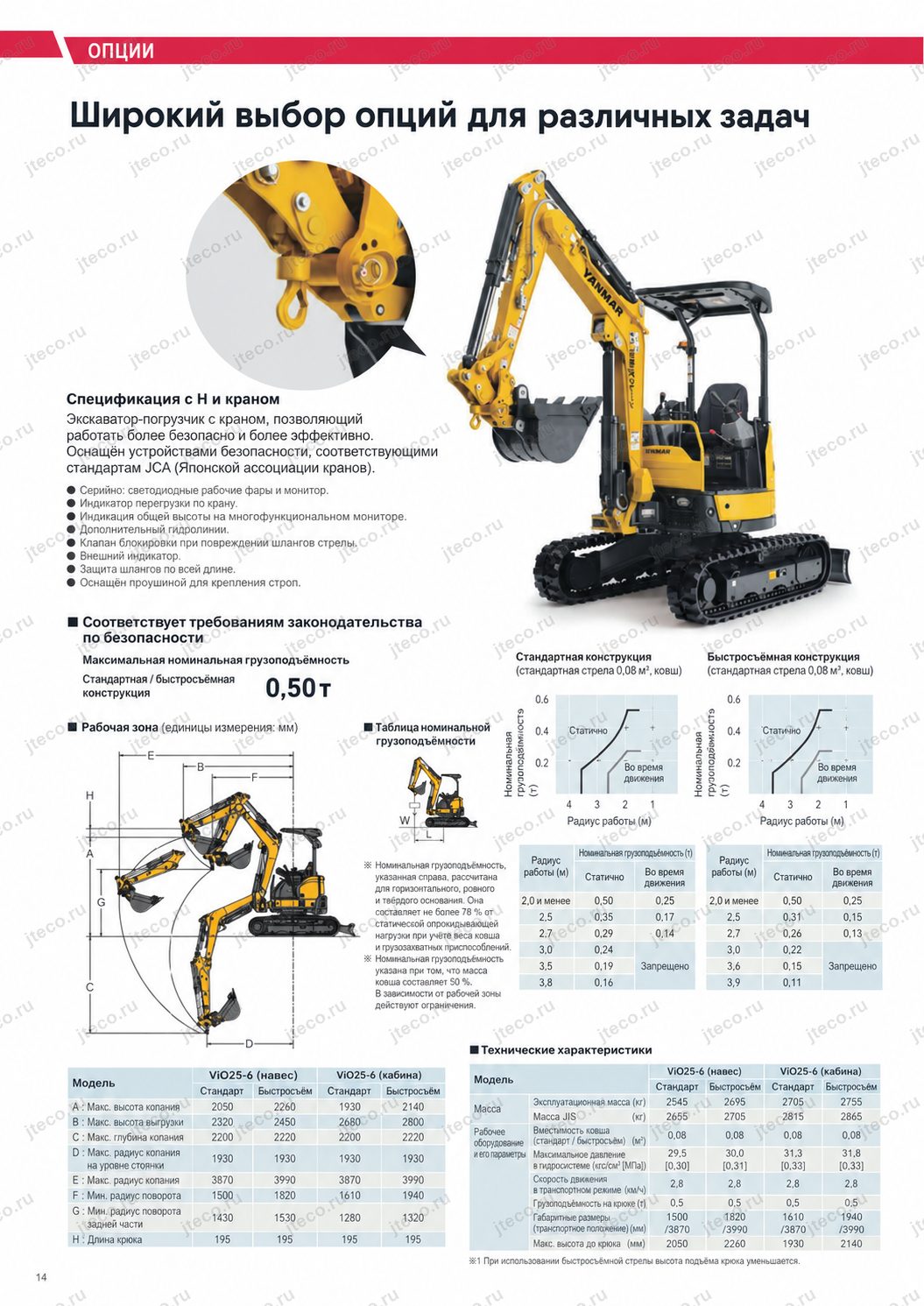

Грузоподъёмное исполнение H&Crane

Для Yanmar ViO25-6 предусмотрено опциональное исполнение H&Crane, позволяющее использовать машину для регламентированных грузоподъёмных операций.

Крюк оснащён механизмом быстрого складывания и хранения, благодаря которому его можно убрать после завершения подъёмных работ. Система также предусматривает режим движения машины с подвешенным грузом.

H&Crane включает комплекс средств безопасности:

• предупреждение о перегрузке с зуммером
• светодиодную индикацию предупреждения на ЖК-мониторе
• отображение нагрузки на ЖК-мониторе
• специальный режим передвижения с подвешенным грузом
• устройство предотвращения резкого опускания стрелы
• внешний трёхцветный сигнальный фонарь
• крюк с устройством, предотвращающим сход проволочного каната

механизм быстрого складывания и хранения крюка.

Исполнение H&Crane может сочетаться с гидравлическим быстросъёмным устройством, системой P.T.O. и кабиной.

Производитель отдельно оговаривает условия грузоподъёмных работ. Номинальная грузоподъёмность для стационарного подъёма рассчитывается для работы на горизонтальном твёрдом грунте. Указанные значения не превышают 78% опрокидывающей нагрузки и соответствуют требованиям к продольной устойчивости мобильных кранов.

При движении с подвешенным грузом допускаемая номинальная грузоподъёмность снижается до 50% значения, предусмотренного для стационарной грузоподъёмной работы, а рабочий диапазон дополнительно ограничивается.

Эксплуатация ViO25-6 в крановом режиме требует соответствующей квалификации по управлению малым мобильным краном и выполнению стропальных работ.

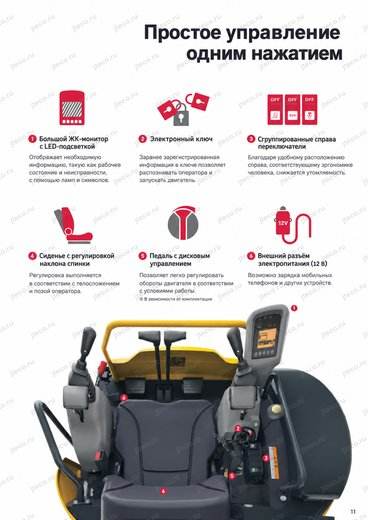

Удобство и безопасность оператора

Рабочее место ViO25-6 построено по принципу простого доступа к основным функциям без лишних движений.

Большой ЖК-монитор

В стандартное оснащение входит крупный жидкокристаллический монитор со светодиодной подсветкой. Он позволяет оператору контролировать необходимую информацию непосредственно с рабочего места. В исполнении H&Crane через этот же монитор выводятся данные о нагрузке и предупреждения системы контроля перегрузки.

Электронный ключ

Электронный ключ входит в штатное оснащение. Записанная в ключе информация распознаётся системой машины, и запуск двигателя разрешается только после подтверждения ключа.

Такое решение одновременно упрощает повседневную эксплуатацию и является дополнительным элементом контроля доступа к машине. В перечне оснащения также предусмотрены обычный ключ и универсальный мультиключ — они предлагаются как опции.

Эргономичное расположение органов управления

Основные переключатели сосредоточены с правой стороны от оператора. Такое расположение выбрано с учётом эргономики рабочего места и уменьшает количество лишних движений при переключении функций.

Штатное сиденье регулируется продольно и позволяет изменять наклон спинки. Оператор может настроить положение в соответствии со своим ростом, телосложением и предпочтительной рабочей позой. В качестве опции предлагается подлокотник.

Также предусмотрена четырёхпозиционная система выбора схемы управления. Она позволяет переключить органы управления на более привычный для конкретного оператора вариант, что особенно удобно, если на одной машине работают специалисты, привыкшие к разным схемам.

Розетка питания 12 В

В стандартную комплектацию входит внешняя розетка 12 В. Она может использоваться для питания совместимых устройств, в том числе для зарядки мобильного телефона.

Два режима скорости передвижения

Переключение двух скоростей движения входит в стандартное оснащение как исполнения с навесом, так и машины с кабиной. Это позволяет выбирать режим движения в зависимости от текущей задачи.

Кабина

Для ViO25-6 предусмотрено исполнение с кабиной, соответствующей требованиям ROPS и FOPS.

ROPS — это защитная конструкция, предназначенная для защиты пристёгнутого ремнём оператора при опрокидывании машины. FOPS обеспечивает защиту от падающих сверху предметов.

Для кабины предусмотрено штатное оборудование, повышающее комфорт в повседневной работе:

• отопитель
• стеклоочиститель
• омыватель ветрового стекла
• ЖК-монитор
• салонный плафон, включающийся при открывании двери
• регулируемое сиденье
• розетка питания 12 В
• зеркало заднего вида справа от оператора

рабочее освещение кабины.

Инерционный ремень безопасности входит в стандартное оснащение.

Исполнения с защитным навесом

Базовый двухстоечный навес соответствует требованиям TOPS и защиты головы. TOPS представляет собой конструкцию, защищающую оператора при опрокидывании машины.

Опционально предлагается четырёхстоечный навес с защитой ROPS/FOPS. Для него может быть установлена передняя защитная решётка. Передняя защитная решётка также предусмотрена как опция для кабины.

Сигнализация движения предлагается дополнительно как для исполнения с навесом, так и для кабины.

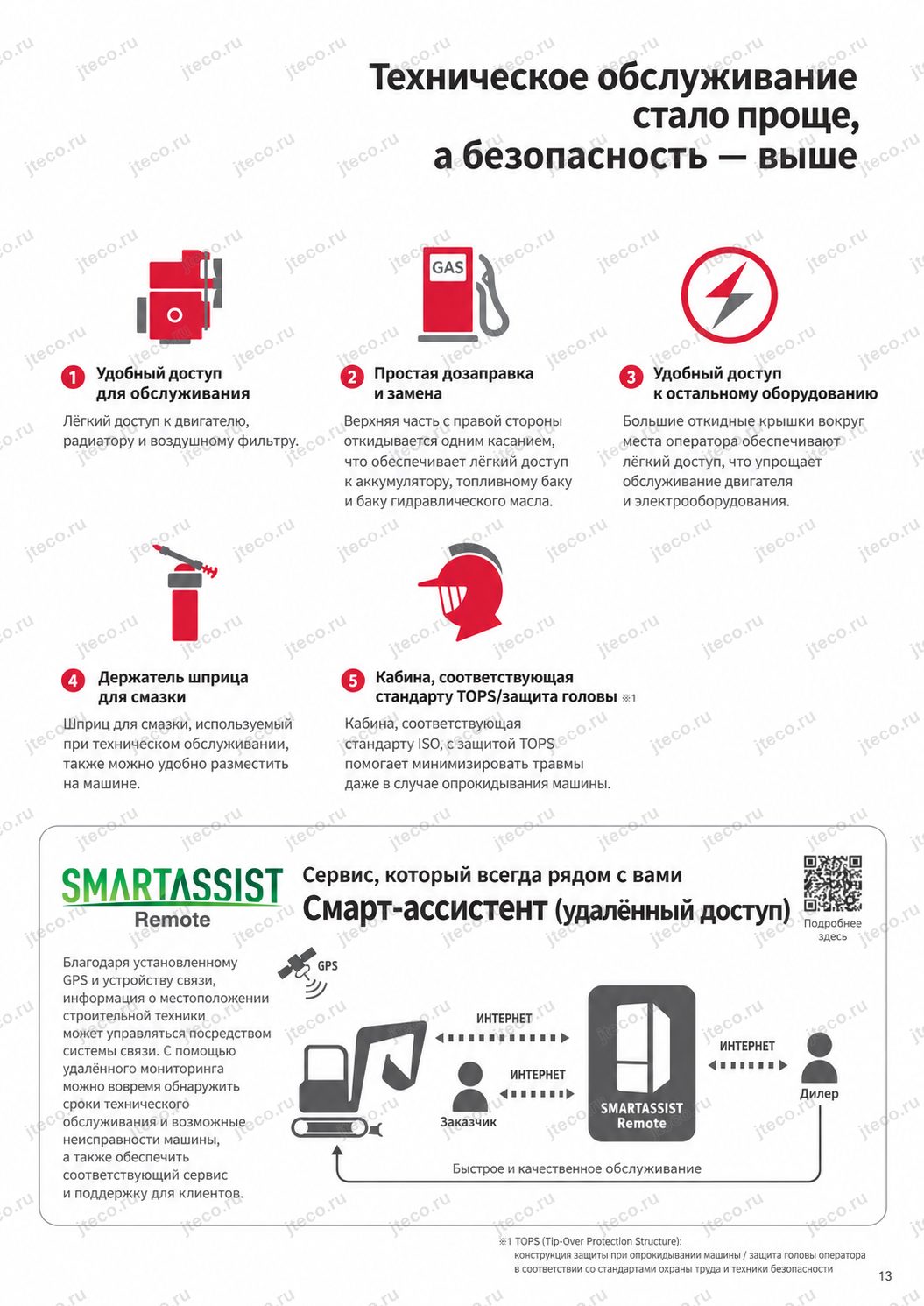

Надёжность и обслуживание

Yanmar ViO25-6 рассчитан не только на выполнение работы, но и на упрощение ежедневного технического обслуживания. Производитель предусмотрел широкий доступ к узлам, с которыми владельцу или сервисному специалисту приходится регулярно работать.

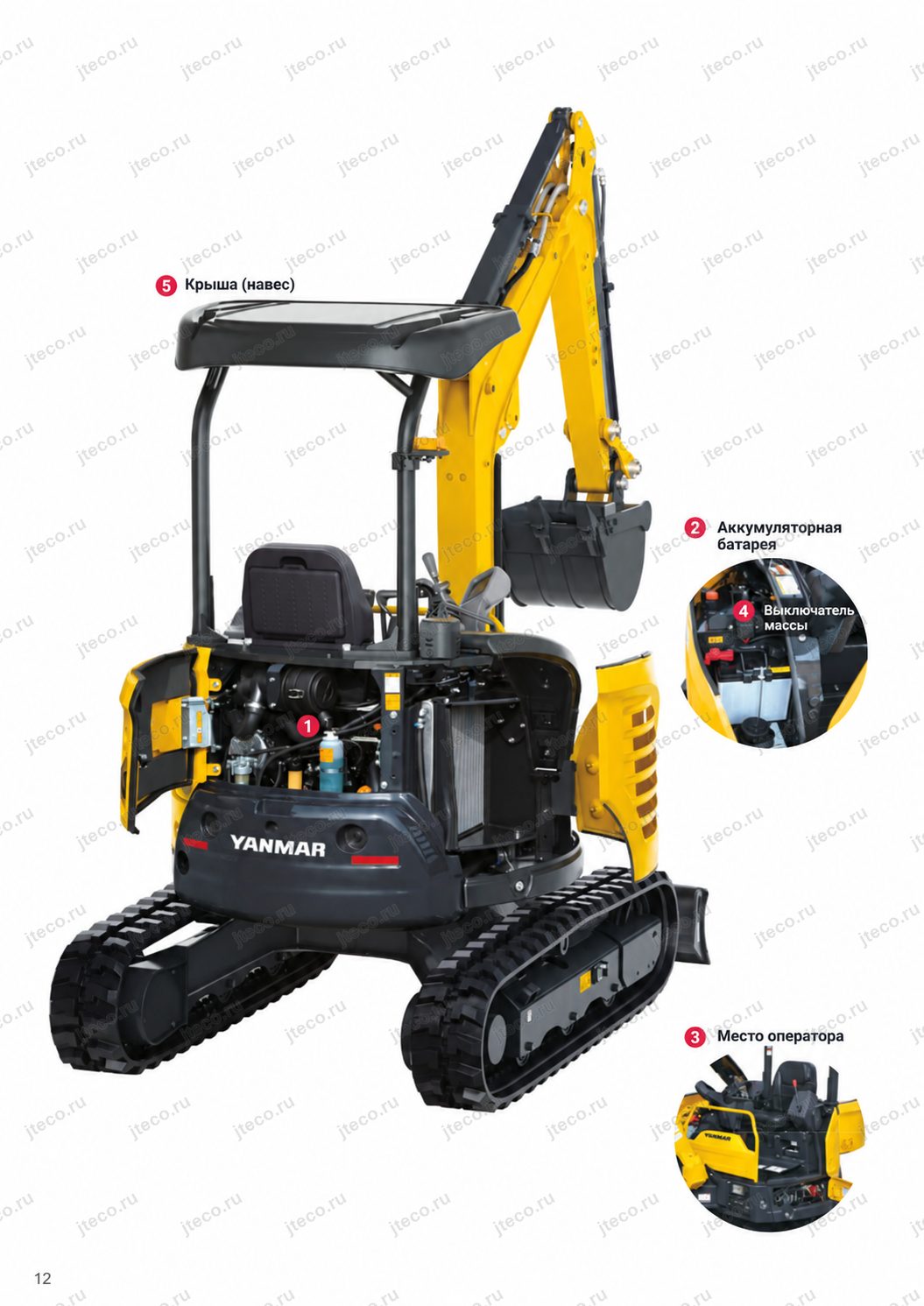

Быстрый доступ к заправочным и сервисным точкам

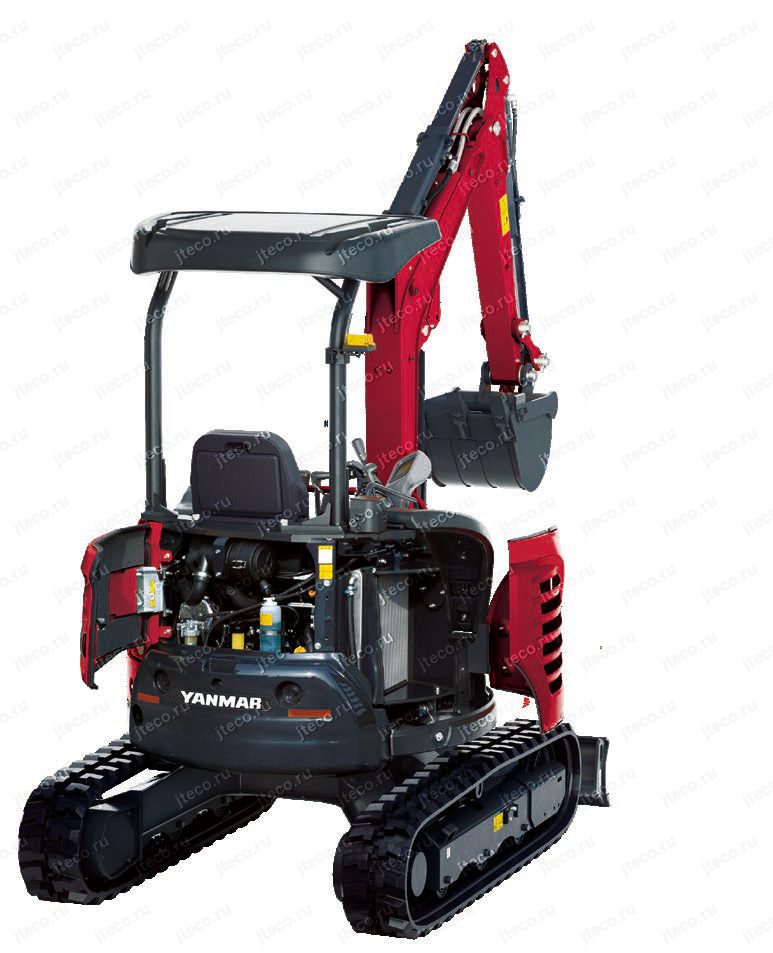

Верхняя правая секция корпуса открывается одним движением. За ней обеспечен доступ к аккумуляторной батарее, топливному баку и баку гидравлического масла.

Это упрощает заправку, контроль и замену обслуживаемых компонентов. Чем меньше времени требуется для доступа к таким точкам, тем проще выполнять регулярное обслуживание без лишней разборки элементов корпуса.

Доступ к двигателю и электрооборудованию

Кожухи вокруг основания рабочего места оператора широко открываются. Благодаря этому обеспечивается удобный доступ к двигателю и электрическому оборудованию.

Такое решение важно не только при ремонте. Оно упрощает регулярный осмотр узлов, помогает быстрее выполнять обслуживание и делает сервисные операции менее трудоёмкими.

Инструмент всегда на машине

ViO25-6 оснащается ящиком для инструмента и штатным держателем шприца для консистентной смазки. Держатель шприца входит в стандартную комплектацию.

Это небольшая, но практичная деталь для машины, которой требуется регулярная смазка шарнирных соединений. Необходимый инструмент можно хранить непосредственно на экскаваторе, а не перевозить отдельно.

SmartAssist Remote

Система дистанционного мониторинга SmartAssist Remote входит в стандартное оснащение ViO25-6. Экскаватор оборудуется GPS и коммуникационным терминалом, благодаря которым через сеть можно получать данные о местоположении машины и контролировать её эксплуатацию.

Система предназначена сразу для нескольких задач. Она помогает отслеживать рабочую активность техники, используется как средство противодействия краже и позволяет организовать дистанционное взаимодействие с сервисной службой Yanmar.

Схема работы строится следующим образом: данные от машины с GPS передаются через интернет в SmartAssist Remote, после чего информация становится доступна клиенту и сервисной службе. Для владельца парка техники это даёт возможность контролировать эксплуатацию ViO25-6 не только непосредственно на объекте.

Габариты и манёвренность

Ключевая особенность ViO25-6 — не просто компактные размеры, а геометрия, специально рассчитанная на работу в ограниченном пространстве.

При вращении платформы задняя часть машины практически не выходит за пределы её ширины. Благодаря этому экскаватор способен выполнять рабочие циклы рядом с препятствием без характерного для традиционных машин значительного заднего выноса.

На практике это даёт несколько преимуществ одновременно. Оператору проще оценивать необходимое пространство для поворота. Снижается необходимость постоянно переводить взгляд назад. Уменьшается риск контакта корпуса с окружающими объектами. Машина может эффективнее использовать узкую рабочую площадку.

Манёвренность ViO25-6 дополняется двухскоростным механизмом передвижения и компактной компоновкой, рассчитанной в том числе на удобство перевозки между объектами.

Для участков с ограничением не только по ширине, но и по высоте доступен опциональный ограничитель подъёма стрелы и втягивания рукояти. Таким образом, компактность машины можно дополнить электронно-гидравлическим ограничением рабочей зоны оборудования.

Для кого подходит Yanmar ViO25-6

Yanmar ViO25-6 прежде всего рассчитан на владельцев и операторов, которым требуется полноценный мини-экскаватор для работы в стеснённых условиях, но при этом важны универсальность и возможность адаптировать машину под разные задачи.

Модель особенно интересна тем, кому приходится часто работать вплотную к стенам и другим препятствиям. Ультракороткий задний радиус поворота снижает требования к свободному пространству позади экскаватора и помогает увереннее выполнять поворот платформы.

ViO25-6 подходит и для эксплуатации с несколькими видами рабочего оборудования. Опциональная гидролиния P.T.O. с выбором одно- или двустороннего действия, многофункциональная гидросистема и гидравлический быстросъём позволяют конфигурировать машину под совместимое навесное оборудование.

Для тех, кто регулярно меняет ковши, полезен гидравлический быстросъём: замену может выполнять один оператор без инструмента. Для работ, предъявляющих повышенные требования к прочности рукояти, предусмотрено усиленное исполнение. При выборе между этими двумя решениями необходимо учитывать, что одновременно они не устанавливаются.

Если машине предстоит работать под конструкциями или в других местах с ограниченной высотой, можно заказать систему ограничения высоты стрелы и втягивания рукояти. А для задач, где наряду с земляными операциями необходимо выполнять регламентированный подъём грузов, предусмотрено исполнение H&Crane с системой контроля нагрузки, защитой от резкого опускания стрелы и режимом передвижения с подвешенным грузом.

Владельцам, которые контролируют несколько машин или эксплуатируют технику на удалённых объектах, полезна штатная система SmartAssist Remote. Она позволяет отслеживать местоположение и рабочую активность экскаватора через сеть и одновременно служит дополнительным инструментом защиты техники от кражи.

Для длительной ежедневной эксплуатации доступна кабина с защитой ROPS/FOPS, отопителем, стеклоочистителем и омывателем ветрового стекла. Для тех, кому важна более открытая рабочая зона, предусмотрены варианты с двух- и четырёхстоечным навесом.
