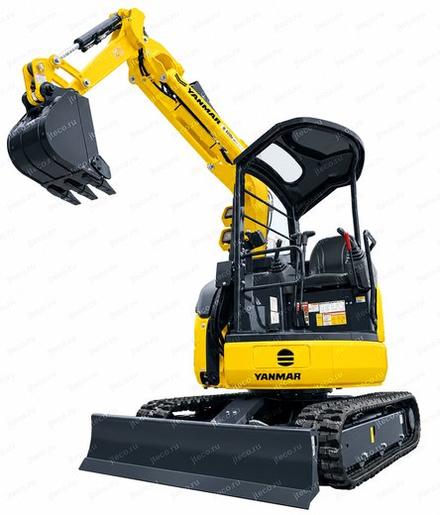

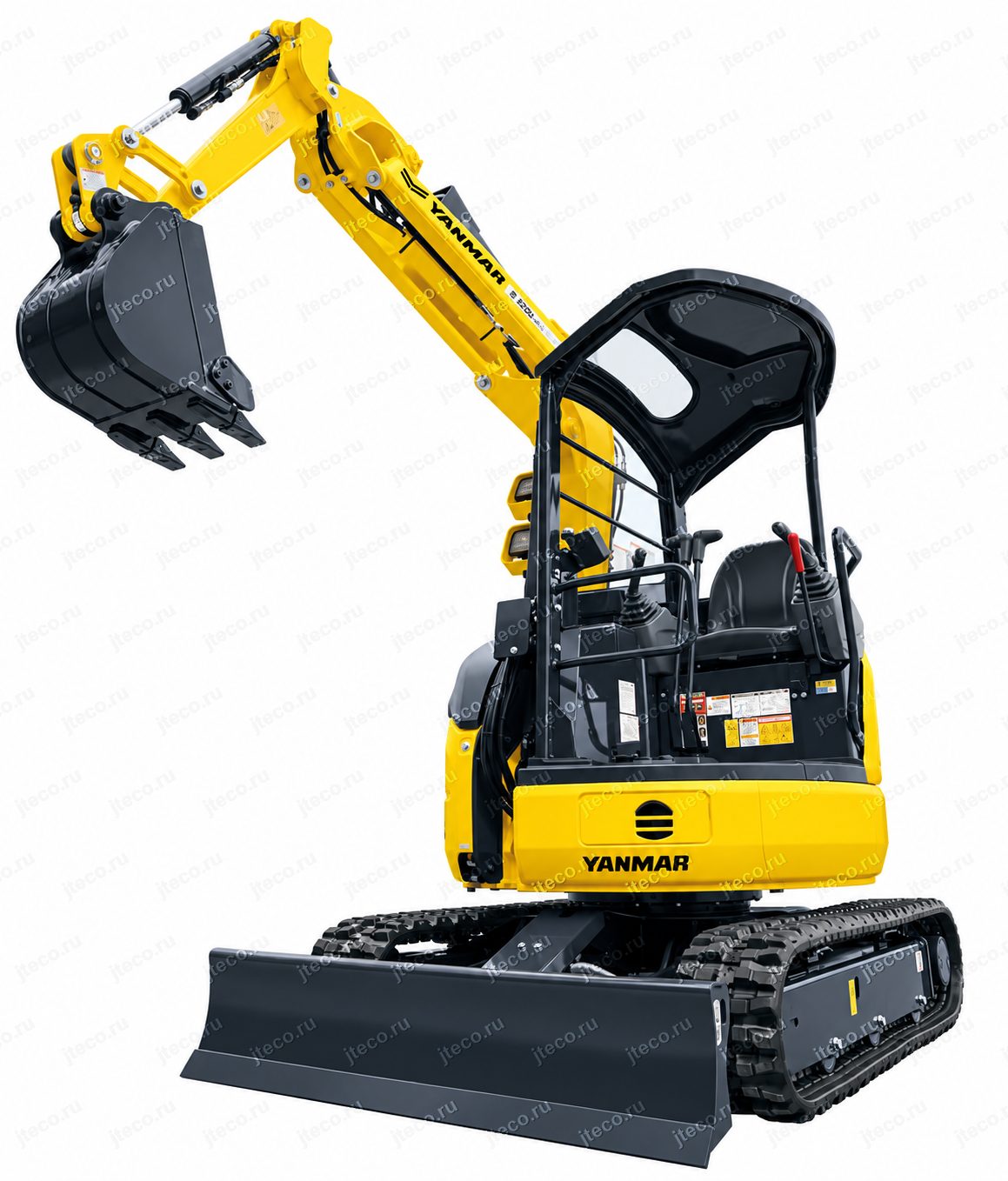

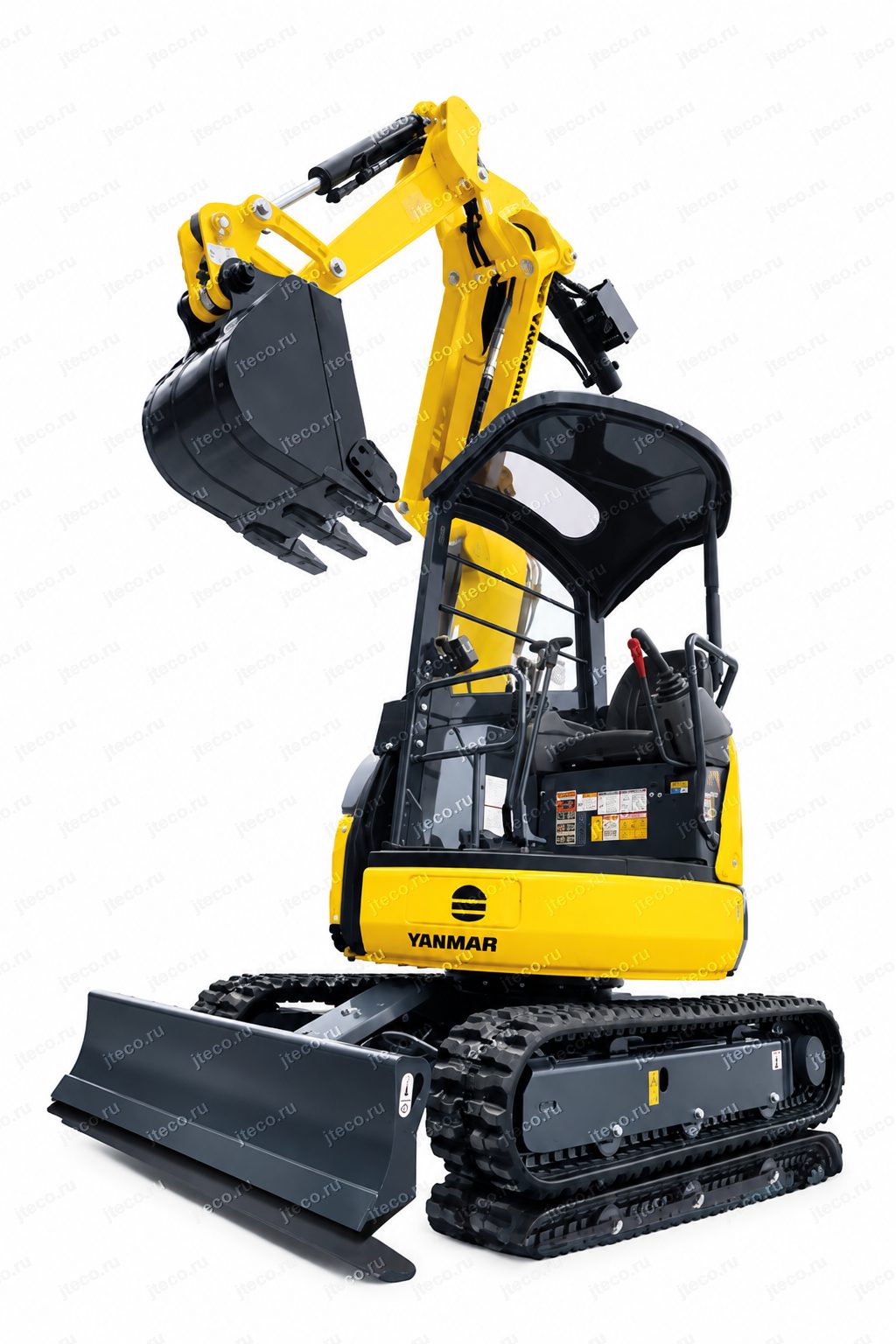

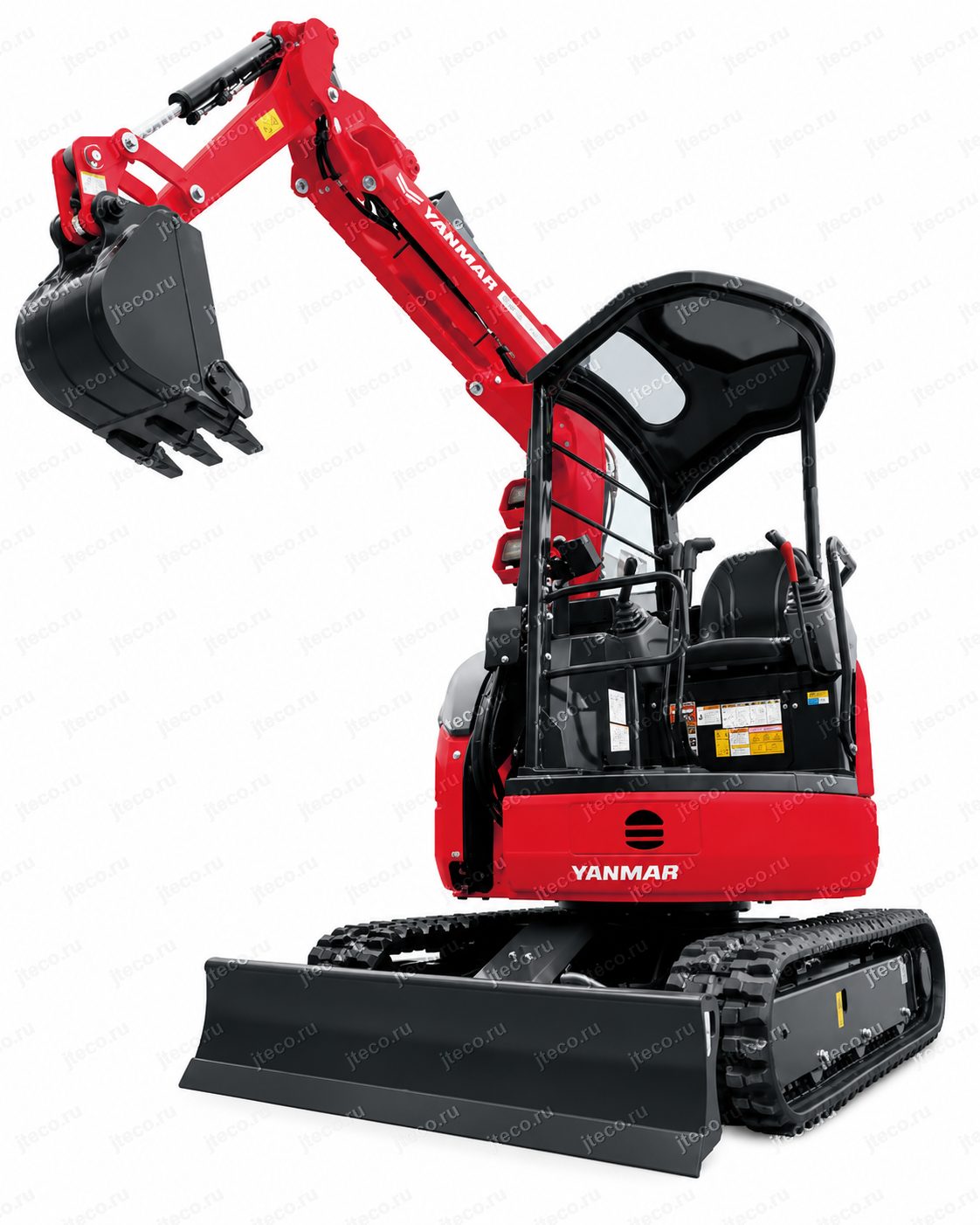

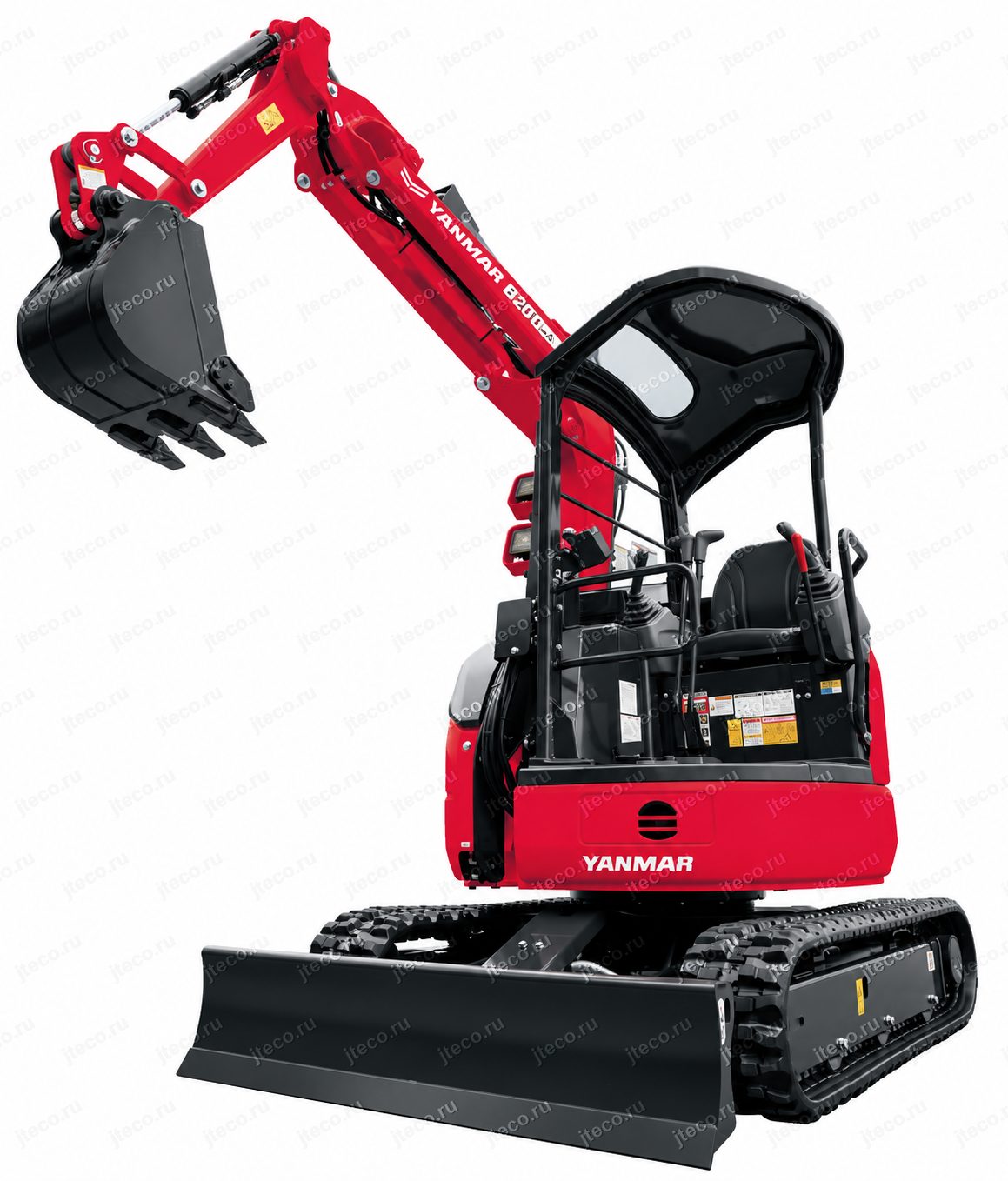

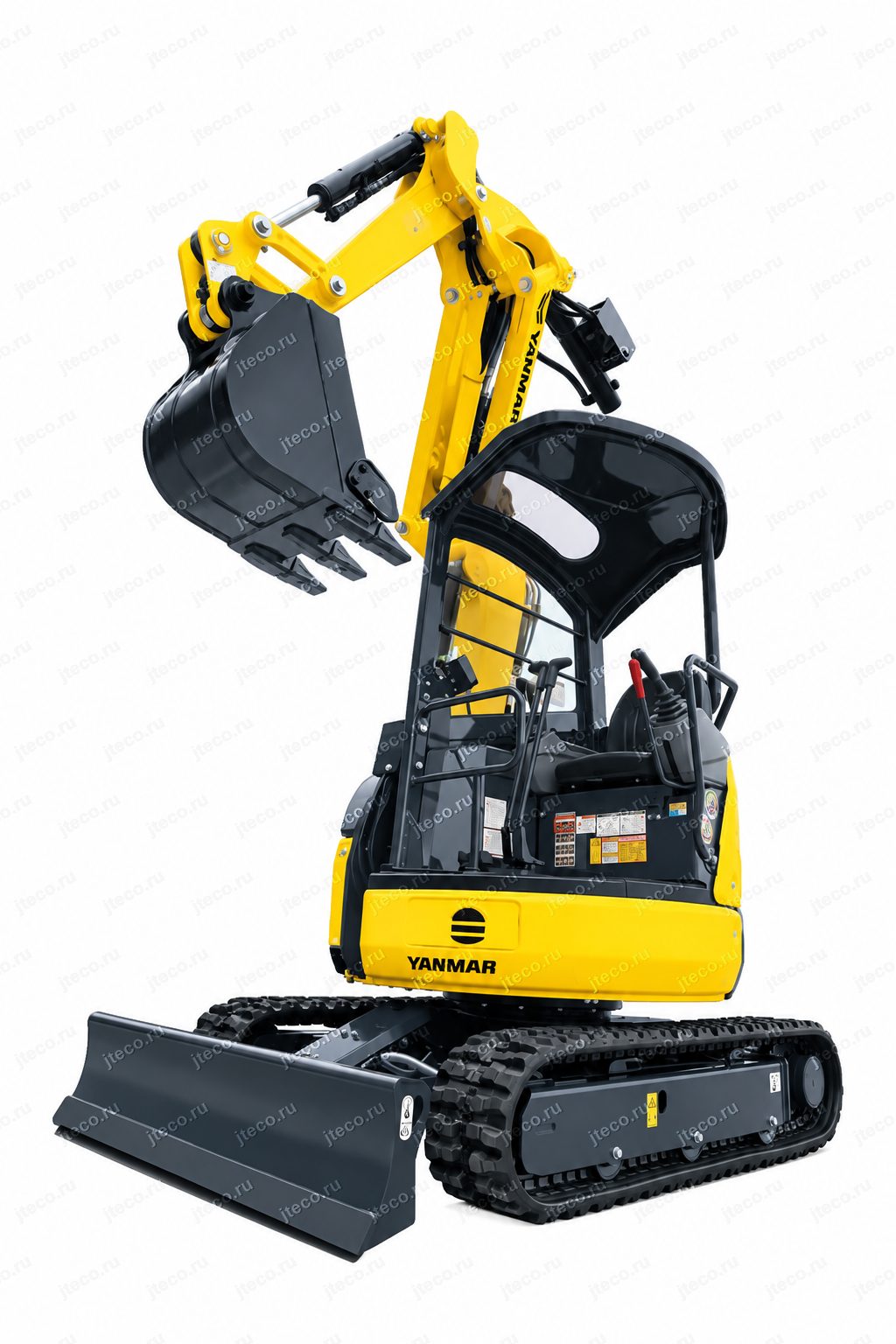

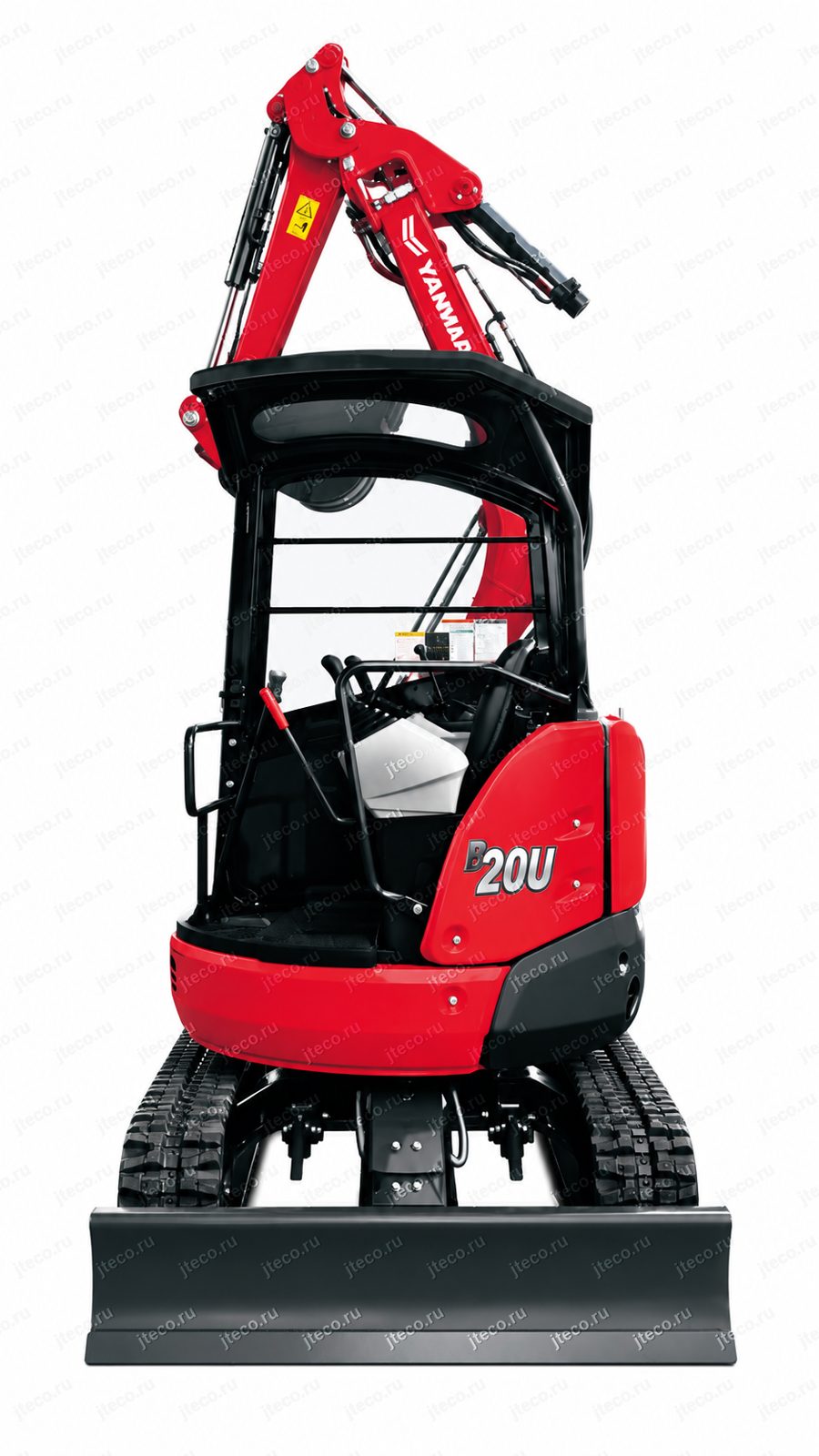

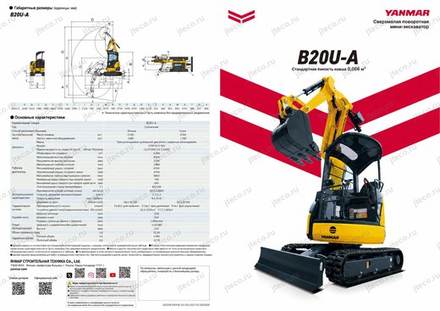

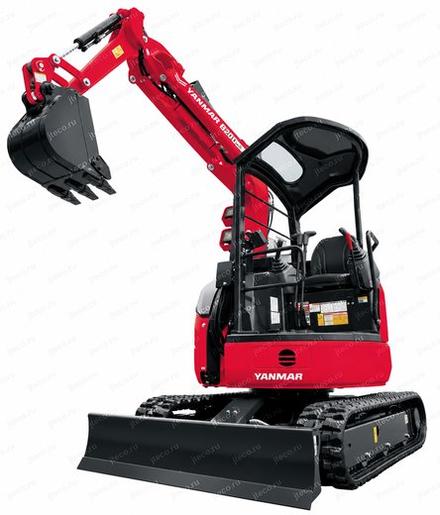

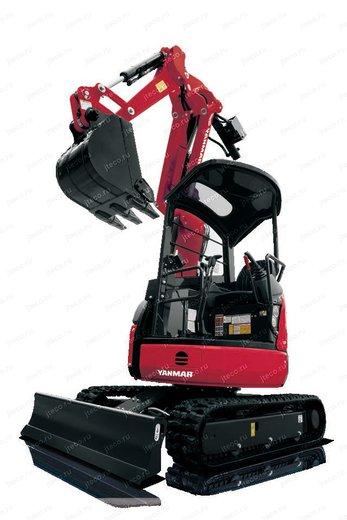

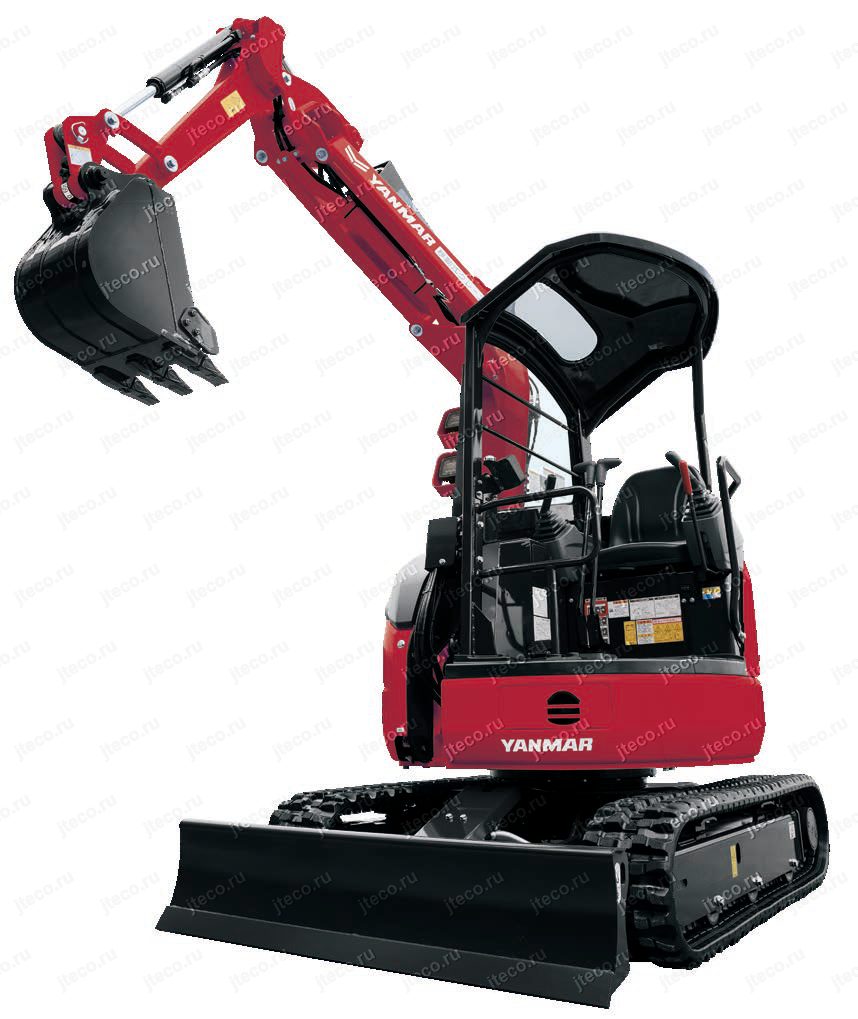

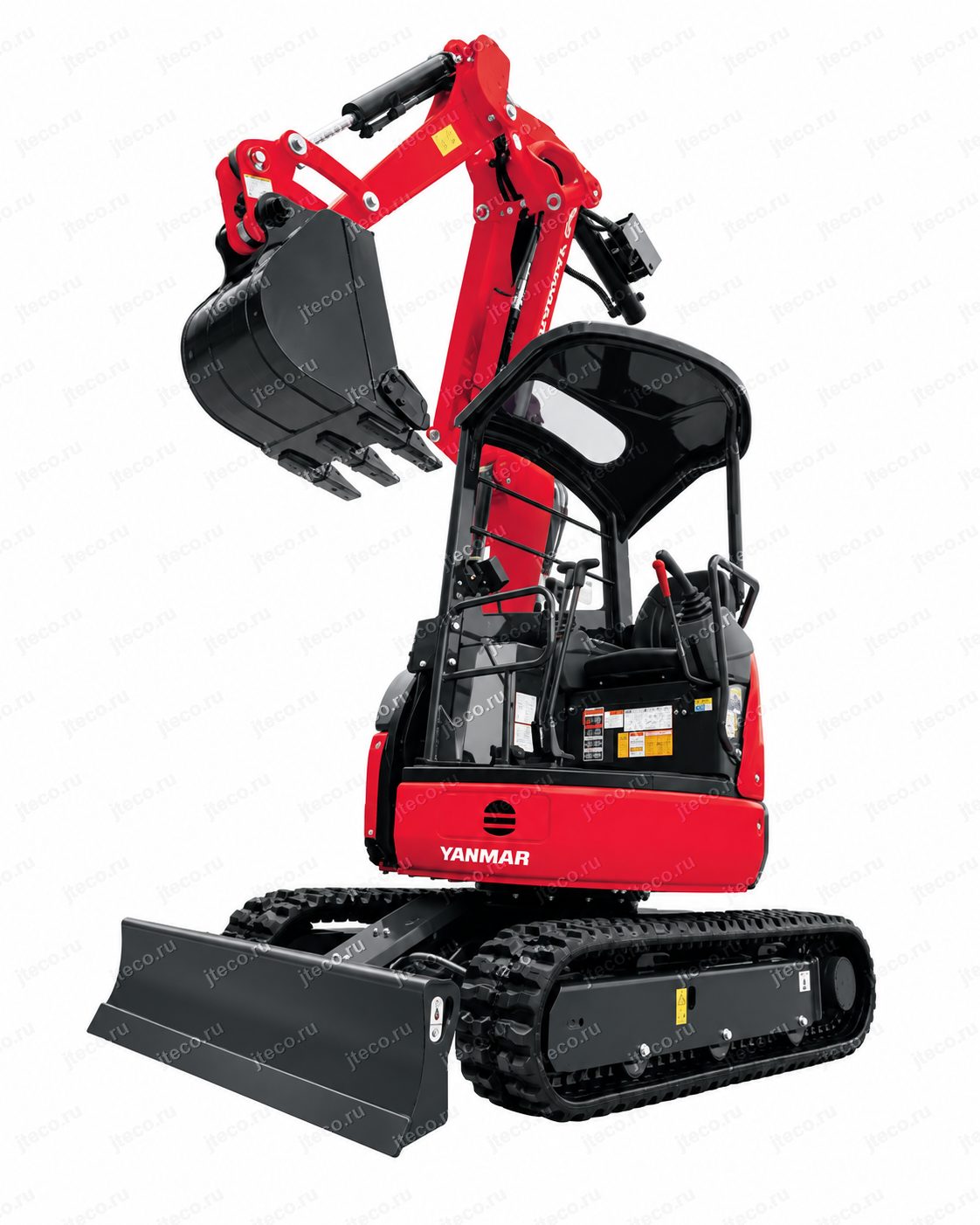

Мини-экскаватор YANMAR B20U-A

Назначение и сферы применения

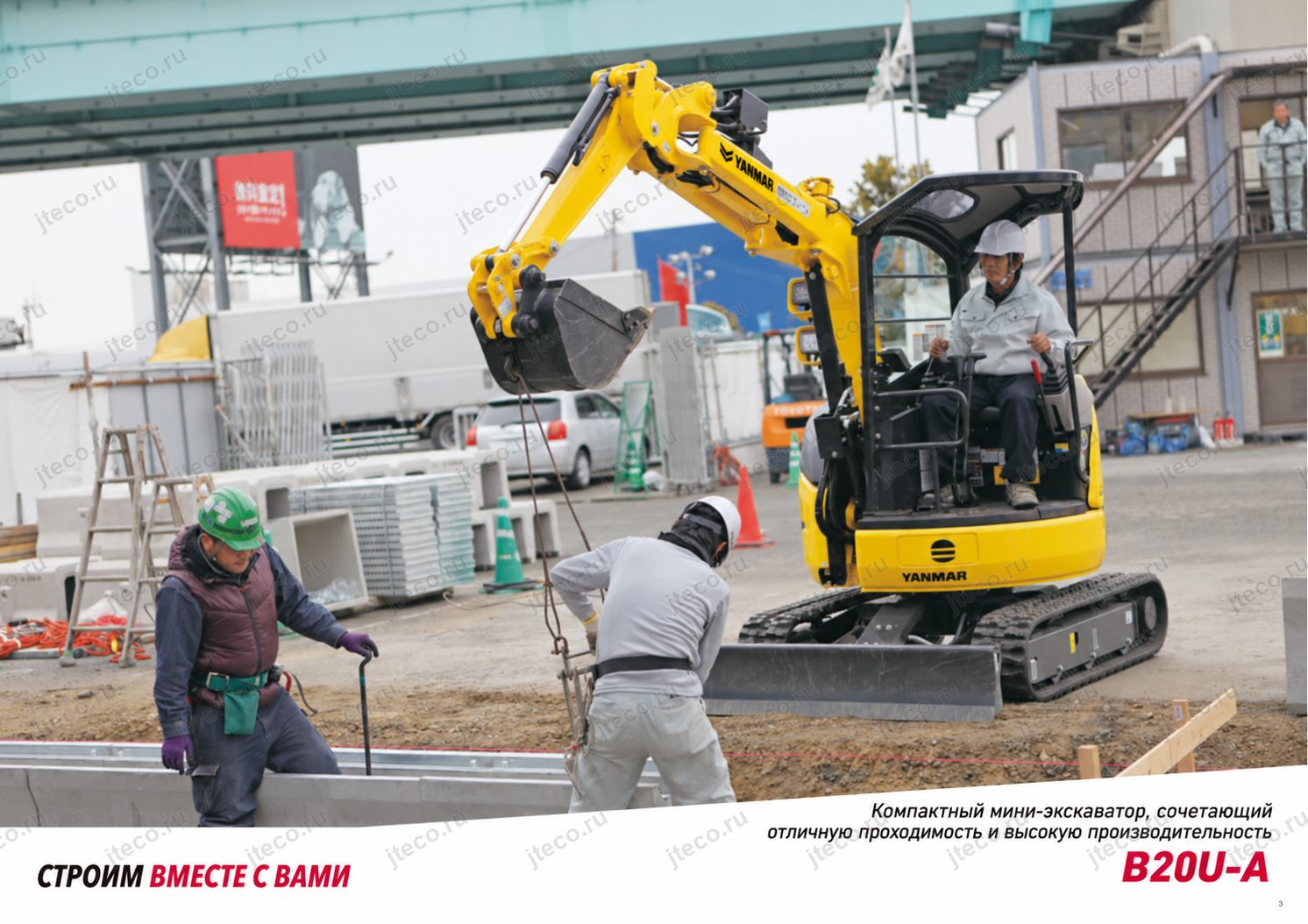

Yanmar B20U-A рассчитан прежде всего на земляные и вспомогательные работы в городской среде, на благоустроенных территориях и других площадках, где крупной технике сложно или невозможно свободно маневрировать. Сверхкомпактный поворот позволяет использовать машину в узких проездах и на небольших рабочих участках, сохраняя возможность последовательно копать, поворачивать платформу и выполнять погрузку.

Такая конструкция особенно удобна при работе рядом со зданиями, стенами, заборами, ограждениями и другими объектами, ограничивающими пространство для стрелы и корпуса машины. Офсетный механизм позволяет смещать рабочее оборудование в сторону, поэтому оператору не приходится постоянно переставлять весь экскаватор, чтобы приблизить ковш к линии препятствия.

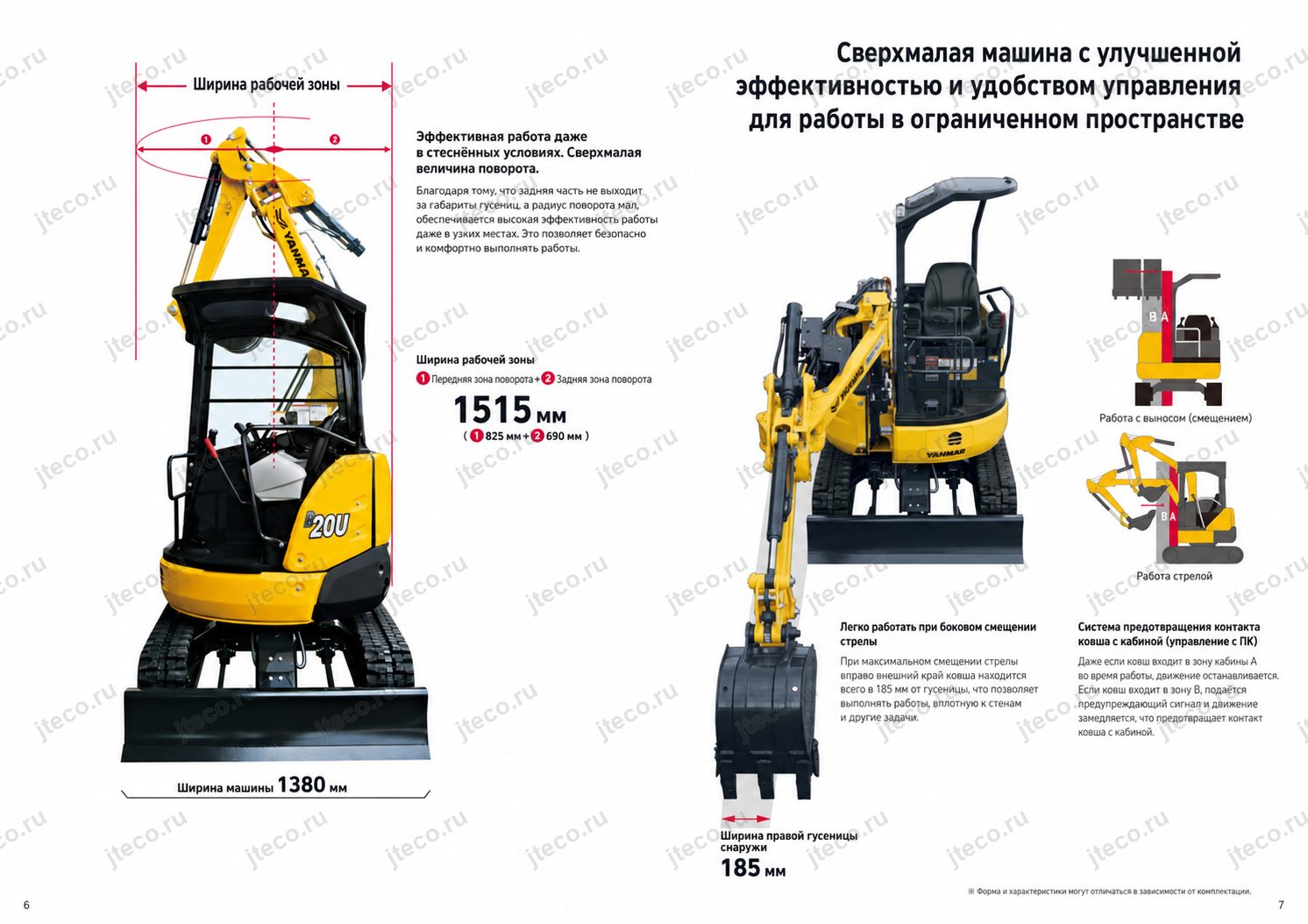

При максимальном смещении стрелы вправо B20U-A способен вести разработку грунта на 185 мм за внешней кромкой правой гусеницы. На практике это позволяет копать боковые канавы и выполнять земляные работы рядом с вертикальными препятствиями, используя рабочую зону максимально полно.

Ещё одно важное направление применения — объекты с растительностью. Система отвода охлаждающего воздуха выполнена с направленными вверх жалюзи. Горячий поток выходит вверх, а не непосредственно в сторону деревьев и кустарников рядом с машиной. Такое решение снижает нежелательное воздействие горячего воздуха на окружающую растительность при работе на благоустроенных территориях.

Для задач, где мини-экскаватор должен использоваться не только для копания, но и для подъёма грузов, предусмотрено специальное исполнение H&Crane. Оно сочетает возможности экскаватора и крана и допускает перемещение машины с подвешенным грузом в установленных производителем режимах.

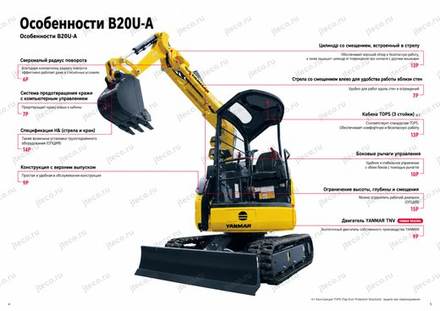

Ключевые преимущества

Главное преимущество Yanmar B20U-A — сочетание компактности и функциональности. Машина спроектирована так, чтобы ограниченное пространство не превращалось в постоянную проблему для оператора. Сверхмалый радиус поворота облегчает маневрирование, а офсетная стрела расширяет возможности работы непосредственно рядом с препятствиями.

Вторая сильная сторона — продуманная система защиты рабочего оборудования и оператора. Компьютерная система предотвращения столкновений контролирует положение ковша относительно защитного навеса. Когда кончик зуба ковша входит в предусмотренную системой предупредительную зону B, движение рабочего оборудования автоматически замедляется. При переходе в более близкую опасную зону A включается непрерывный предупреждающий звуковой сигнал, после чего рабочее оборудование автоматически останавливается. Система работает при операциях со смещением стрелы и при её подъёме.

Для работы вблизи препятствий важен и сам механизм бокового смещения. Цилиндр размещён внутри параллельного рычажного механизма. Благодаря этому он не только меньше закрывает оператору рабочую зону, но и лучше защищён от непосредственного контакта с окружающими конструкциями. В частности, при работе со смещением уменьшается риск контакта цилиндра со шпунтовой стенкой.

Комфорт управления обеспечивают боковые рычаги, расположенные с обеих сторон сиденья. Такая компоновка позволяет оператору сохранять устойчивую рабочую позу и уверенно контролировать машину в течение рабочего цикла.

Отдельное преимущество — возможность адаптации B20U-A к различным условиям эксплуатации. Для машины предусмотрены резиновые и стальные гусеничные башмаки, варианты переключаемой схемы управления 2WAY и 4WAY, удлинённая стрела, дополнительный противовес, болтовая режущая кромка отвала, гидравлическое масло для холодного климата и другие специальные решения.

Двигатель и производительность

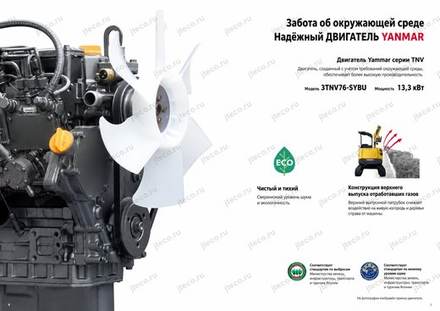

Yanmar B20U-A оснащается фирменным двигателем Yanmar серии TNV. В брошюре производителя двигатель характеризуется как экологичный, надёжный и рассчитанный на снижение воздействия строительной техники на окружающую среду.

Особое внимание уделено акустическому комфорту. Машина относится к категории строительной техники со сверхнизким уровнем шума, благодаря чему B20U-A удобен для работы в условиях, где шум особенно нежелателен: рядом с жилой застройкой, объектами благоустройства и другими территориями с постоянным присутствием людей.

Двигатель соответствует требованиям, предъявляемым к строительной технике с пониженным уровнем выбросов по нормативам 3-го этапа. Таким образом, силовая установка ориентирована не только на выполнение рабочих задач, но и на снижение выбросов и уровня шума.

Дополнительную возможность экономии топлива обеспечивает однокнопочный деселератор. Одним нажатием оператор может изменить частоту вращения двигателя. Это позволяет не держать двигатель постоянно на повышенных оборотах в моменты, когда максимальная производительность не требуется, и тем самым снижать расход топлива и количество отработавших газов.

Система охлаждения также адаптирована к эксплуатации в городской и благоустроенной среде. Охлаждающий воздух отводится вверх через специальные жалюзи. Горячий воздушный поток не направляется непосредственно на находящиеся рядом деревья, кустарники и другую растительность.

Производитель не приводит в представленном материале мощность двигателя, его рабочий объём или расход топлива, поэтому оценивать B20U-A корректнее по тем эксплуатационным особенностям, которые прямо указаны в документации: экологичному двигателю Yanmar TNV, сверхнизкому уровню шума, однокнопочному управлению оборотами и компоновке системы охлаждения с верхним отводом воздуха.

Гидравлика и рабочее оборудование

Рабочее оборудование Yanmar B20U-A разработано с акцентом на точную и безопасную работу в ограниченном пространстве. Центральное решение — офсетная стрела с боковым смещением. Она позволяет перемещать рабочую зону относительно продольной оси машины без необходимости каждый раз переставлять сам экскаватор.

При максимальном смещении вправо зона разработки грунта выходит на 185 мм за внешнюю кромку правой гусеницы. Это особенно полезно при рытье траншей и канав рядом со стенами и ограждениями, когда обычная прямая схема рабочего оборудования оставляла бы непрокопанную полосу между ковшом и препятствием.

Цилиндр системы смещения встроен в параллельный рычажный механизм. Такое размещение выполняет сразу две задачи. Во-первых, механизм меньше перекрывает оператору обзор пространства вокруг стрелы. Во-вторых, сам гидроцилиндр лучше защищён от ударов и случайного контакта с расположенными рядом конструкциями.

Для гидравлической системы предусмотрен бак с сапуном, позволяющим сбросить давление одним нажатием. Это решение упрощает выполнение предусмотренных техническим обслуживанием операций с гидросистемой.

В качестве дополнительного оборудования может использоваться удлинённая стрела с увеличением длины на 380 мм. Её назначение — увеличение доступной глубины копания. При выборе такой комплектации покупатель получает дополнительный рабочий диапазон без изменения самого принципа эксплуатации машины.

Ещё одна доступная опция — система ограничения рабочего диапазона. Оператор может заранее задать:

• максимальную высоту подъёма рабочего оборудования
• максимальную глубину опускания

предел смещения влево.

При достижении заданного ограничения машина автоматически останавливает рабочее оборудование. Это особенно полезно там, где рядом находятся конструкции или другие объекты, контакт с которыми необходимо исключить.

Для отвала предлагается болтовая режущая кромка. Её преимущество заключается в возможности сравнительно простой и быстрой замены изнашиваемой кромки без необходимости менять весь рабочий элемент.

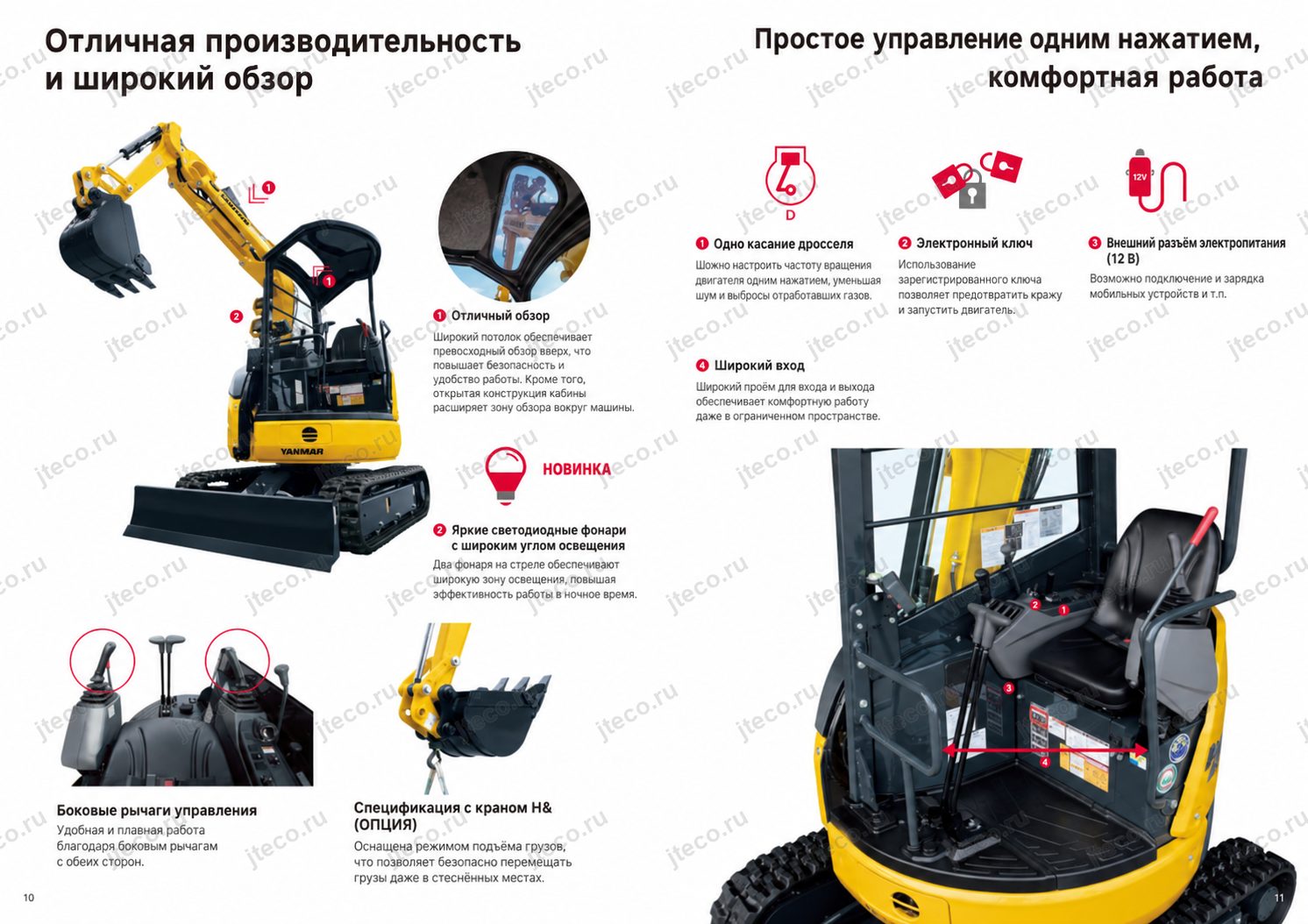

Удобство и безопасность оператора

Рабочее место Yanmar B20U-A защищено трёхстоечным навесом TOPS. TOPS — это конструкция защиты оператора при опрокидывании машины. При этом трёхстоечная схема выбрана так, чтобы сохранить удобный доступ к месту оператора.

Широкий вход облегчает посадку и выход. Это особенно важно при работе, где оператору приходится регулярно покидать машину для осмотра участка, разметки, проверки результата или выполнения других операций, а затем снова возвращаться за органы управления.

Боковые рычаги расположены с обеих сторон сиденья. Такая компоновка обеспечивает свободное, устойчивое управление и позволяет оператору контролировать рабочие движения в естественной посадке.

Для улучшения обзора над машиной предусмотрен большой потолочный люк. Он помогает оператору наблюдать за рабочим оборудованием при операциях, выполняемых выше обычной линии взгляда. Обзор рабочей зоны вокруг стрелы дополнительно улучшает встроенное размещение цилиндра смещения.

При недостаточном естественном освещении используются две светодиодные рабочие фары на стреле. Они освещают широкую рабочую зону, повышая удобство и эффективность работы в тёмное время суток.

Компьютерная система предотвращения столкновения рабочего оборудования с защитным навесом является ещё одним важным элементом безопасности. Сначала система снижает скорость движения рабочего оборудования при приближении зуба ковша к опасной зоне, а затем подаёт непрерывный звуковой сигнал и автоматически останавливает оборудование при дальнейшем приближении.

Запуск двигателя защищён электронным ключом. Машина считывает информацию, записанную во встроенном электронном устройстве ключа, и разрешает запуск только после её подтверждения. Таким образом, ключ является частью системы контроля доступа к машине.

Для повседневного удобства предусмотрен внешний разъём электропитания 12 В, к которому можно подключать мобильный телефон и другие совместимые устройства.

В перечне доступного оборудования также указана сигнализация движения. Она подаёт звуковой сигнал при перемещении экскаватора и предупреждает работников, находящихся рядом с машиной.

Для операторов, привыкших к разным схемам управления, предусмотрены варианты 2WAY и 4WAY. Они позволяют переключать органы управления на привычную для конкретного оператора схему, что облегчает адаптацию к машине.

Крановое исполнение H&Crane

Для Yanmar B20U-A предусмотрена специальная комплектация H&Crane, которая позволяет использовать машину как экскаватор и как грузоподъёмное оборудование. Производитель указывает, что крановое исполнение оснащено защитными устройствами, соответствующими требованиям JCA.

Максимальная номинальная грузоподъёмность в крановом исполнении составляет 0,51 т. Указанное значение относится к установленным производителем условиям эксплуатации и не означает, что машина может поднимать такой груз в любой точке рабочей зоны.

Значения таблицы номинальной грузоподъёмности рассчитаны для неподвижной машины, установленной на горизонтальном твёрдом грунте. Они не превышают 78 % опрокидывающей нагрузки и соответствуют требованиям по продольной устойчивости, установленным для мобильных кранов.

Особенность H&Crane — возможность передвижения с подвешенным грузом. Однако в этом режиме действуют дополнительные ограничения: номинальная грузоподъёмность при движении составляет 50 % от грузоподъёмности при стационарной работе, а доступная рабочая зона уменьшается. Передвижение с подвешенным грузом допускается только на 1-й скорости.

В состав кранового исполнения входят цветной многофункциональный дисплей, режим движения с подвешенным грузом, устройство предотвращения резкого опускания стрелы, внешний сигнальный индикатор, крюк с защитой от схода стального каната и фиксатор для хранения крюка.

Такое исполнение расширяет сферу применения B20U-A на объектах, где одной машине необходимо не только разрабатывать грунт, но и выполнять предусмотренные производителем грузоподъёмные операции.

Информация и управление

Для обычной эксплуатации предусмотрены простые и понятные органы контроля. Однокнопочный деселератор позволяет быстро изменить частоту вращения двигателя, а наружное расположение счётчика моточасов упрощает ежедневный контроль наработки.

Показания счётчика моточасов можно увидеть с земли, не поднимаясь на рабочее место оператора. Это небольшая, но практически полезная деталь: при проведении ежедневного осмотра или планировании технического обслуживания проверка наработки занимает меньше времени.

В качестве доступного оборудования предусмотрен цветной многофункциональный дисплей. Он показывает не только уровень топлива и температуру охлаждающей жидкости, но и информацию о техническом обслуживании, а также данные, связанные с эксплуатацией машины.

Для исполнения H&Crane и для машин с установленной системой ограничения высоты, глубины и левого смещения цветной дисплей входит в соответствующую стандартную комплектацию.

Надёжность и обслуживание

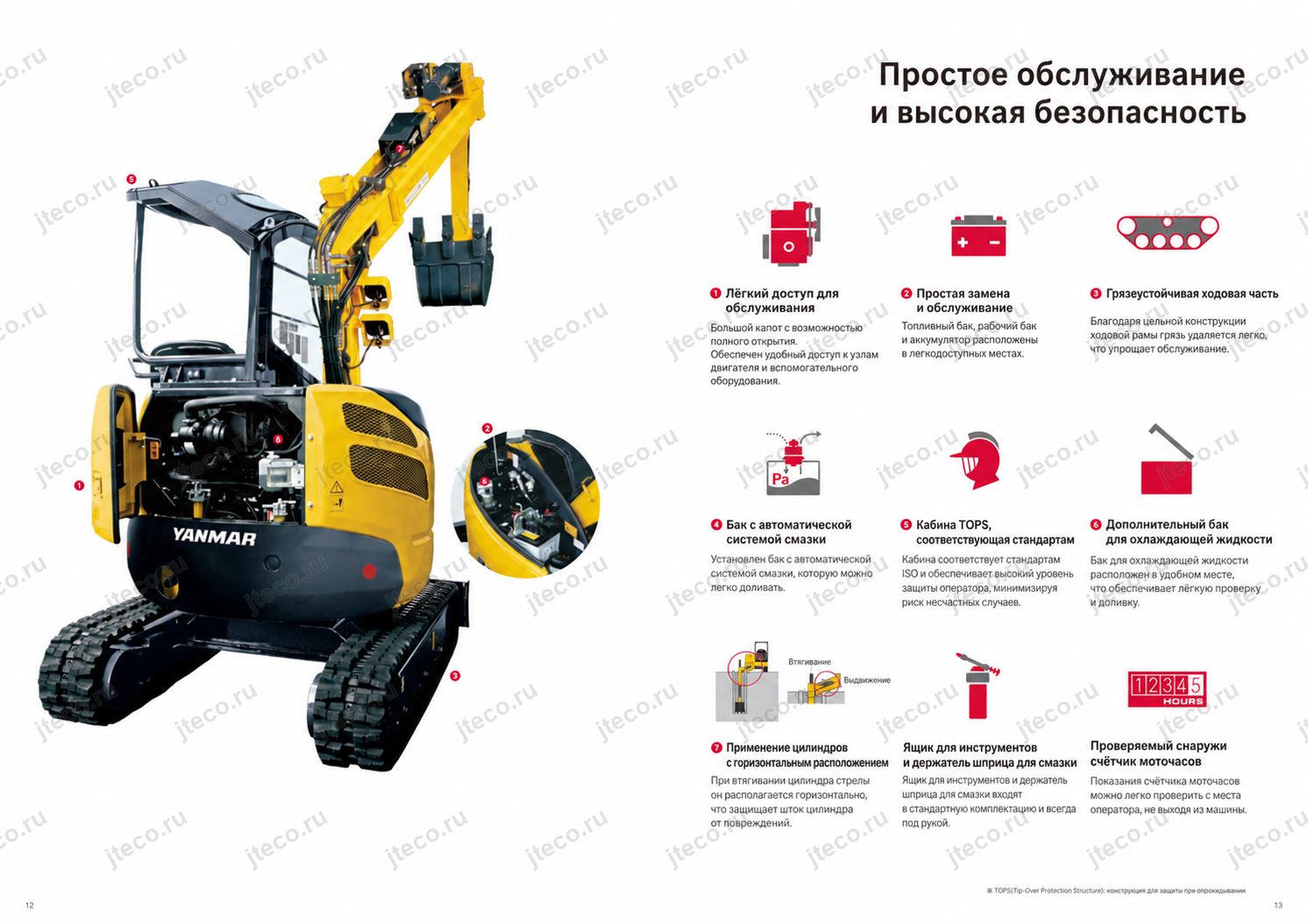

Yanmar B20U-A спроектирован так, чтобы основные точки ежедневного обслуживания оставались доступными без сложной разборки машины.

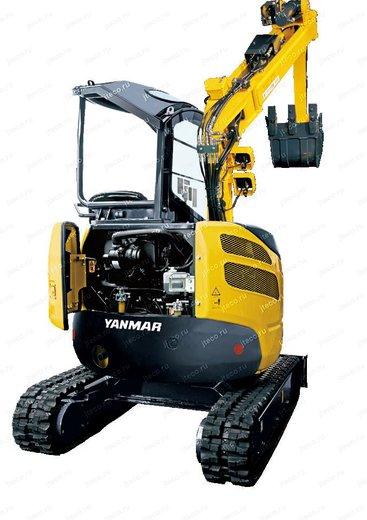

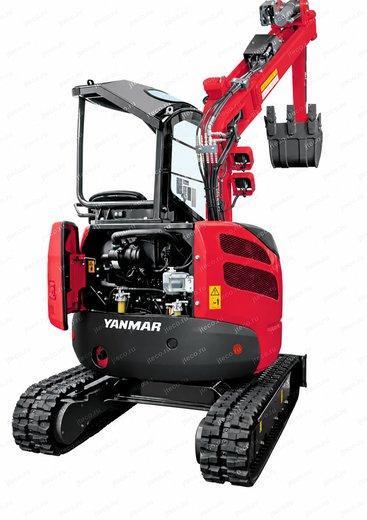

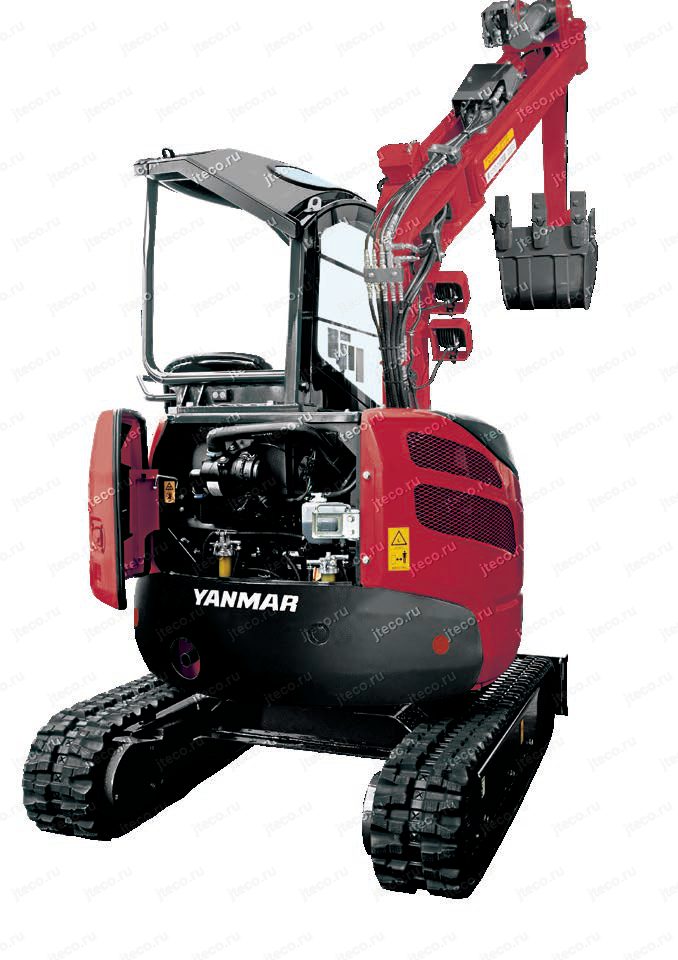

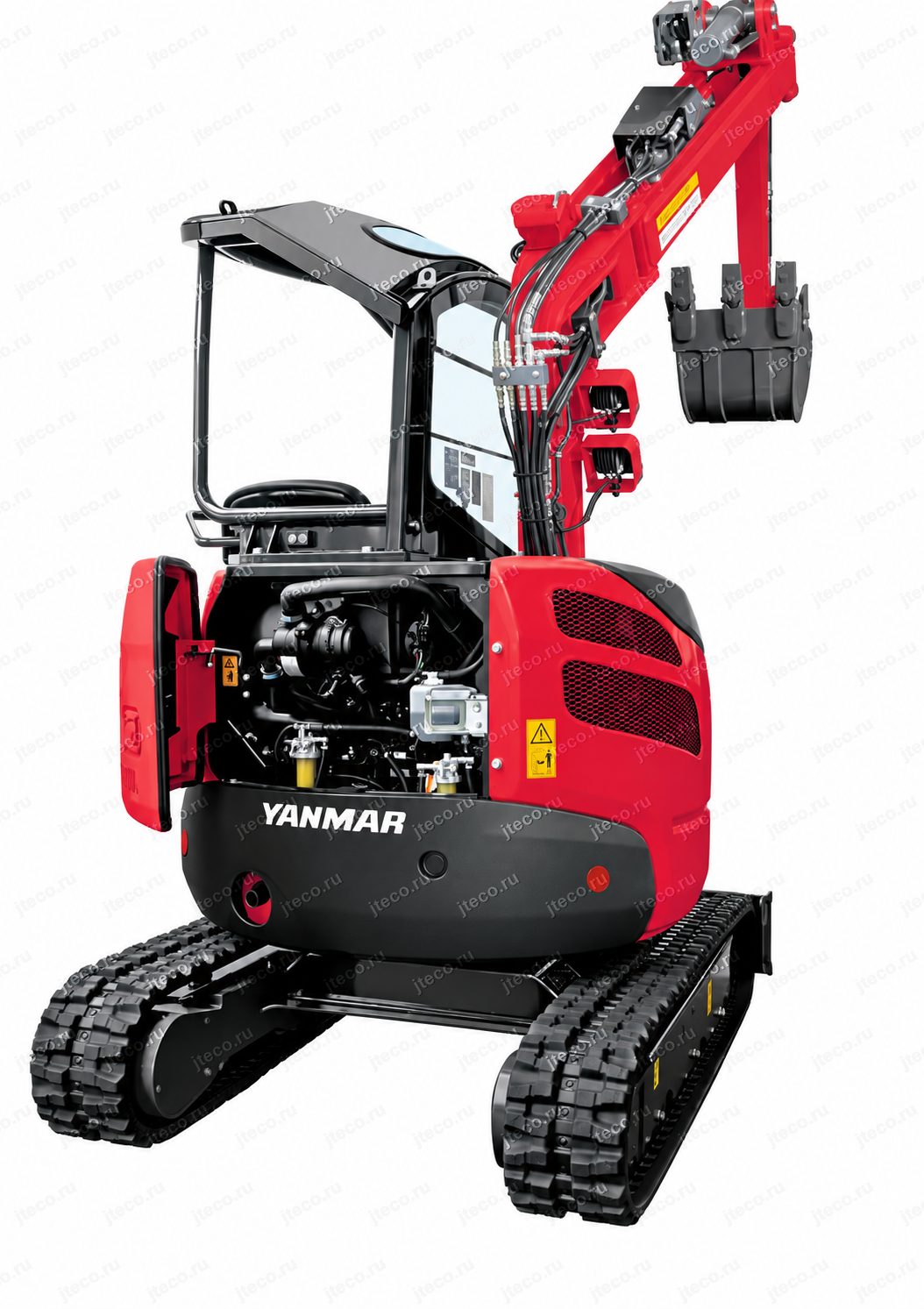

Задний капот открывается одним движением и без инструментов. После открытия оператор или механик получает доступ к двигателю и вспомогательному бачку. Это упрощает регулярный осмотр и обслуживание силовой установки.

Верхняя правая панель также открывается одним движением. За ней расположены основные сервисные узлы: топливный бак, бак гидравлического масла и аккумуляторная батарея. Такая компоновка сокращает количество лишних операций при заправке, проверках и обслуживании.

Расширительный бачок охлаждающей жидкости расположен в доступном месте, поэтому доливка жидкости не требует сложного доступа к внутренним узлам машины.

Гусеничная рама выполнена с учётом самоочищения от грязи. Для техники, постоянно работающей на грунте, это важное конструктивное преимущество: скопившаяся грязь меньше мешает нормальной эксплуатации ходовой части.

Бак гидравлического масла оснащён сапуном с возможностью сброса давления одним нажатием. Это упрощает предусмотренное обслуживание гидравлической системы.

Параллельный рычажный механизм защищает встроенный цилиндр смещения от контакта с окружающими объектами. В частности, конструкция предназначена для предотвращения контакта цилиндра со шпунтовой стенкой при боковом смещении рабочего оборудования. Защита гидроцилиндра непосредственно конструкцией механизма снижает вероятность его случайного повреждения во время работы рядом с препятствиями.

На машине предусмотрены отдельный ящик для инструментов и держатель смазочного шприца. Комплект инструментов и смазочный шприц входят в стандартное оснащение и могут постоянно храниться непосредственно на экскаваторе. Необходимые для регулярного обслуживания принадлежности поэтому не требуется каждый раз перевозить отдельно.

К стандартному оснащению, согласно брошюре, относятся ящик для инструментов, держатель смазочного шприца, комплект инструментов, смазочный шприц, бак гидравлического масла с сапуном, расширительный бачок охлаждающей жидкости, трёхстоечный защитный навес TOPS, наружный счётчик моточасов и параллельный рычажный механизм.

Производитель отдельно напоминает, что отработанное масло после технического обслуживания необходимо утилизировать как промышленные отходы.

Габариты и манёвренность

Главная характеристика компоновки Yanmar B20U-A — не конкретная цифра внешнего радиуса, а принцип сверхкомпактного поворота. Машина способна вращаться и выполнять рабочий цикл на ограниченной площади, где пространство вокруг задней части и рабочего оборудования необходимо использовать особенно внимательно.

Для городского мини-экскаватора это принципиально важно. Возможность проехать в узкий участок сама по себе не решает задачу, если после этого машине негде повернуться или развернуть рабочее оборудование. B20U-A рассчитан именно на продолжительную работу внутри ограниченного пространства: копание, поворот и погрузка могут выполняться последовательно без постоянного вывода машины на более просторную площадку.

Дополнительную манёвренность рабочего оборудования обеспечивает офсетная стрела. Возможность вести разработку грунта на 185 мм за правой внешней кромкой гусеницы позволяет эффективнее использовать ширину площадки и работать рядом с препятствиями.

Для ходовой части доступны резиновые или стальные гусеничные башмаки. Это позволяет выбирать исполнение в зависимости от условий, в которых будет эксплуатироваться конкретная машина.

При необходимости повысить устойчивость предлагается дополнительный противовес массой 170 кг. Его установка увеличивает радиус задней части машины на 80 мм. Это важный момент при выборе комплектации: дополнительная устойчивость сопровождается увеличением заднего габарита, поэтому на особенно тесных объектах необходимо учитывать изменение геометрии машины.

Для увеличения рабочей глубины доступна удлинённая на 380 мм стрела. Таким образом, B20U-A может комплектоваться с учётом приоритетов конкретного объекта — максимальной компактности базовой машины либо расширенного рабочего диапазона и устойчивости при установке соответствующих опций.

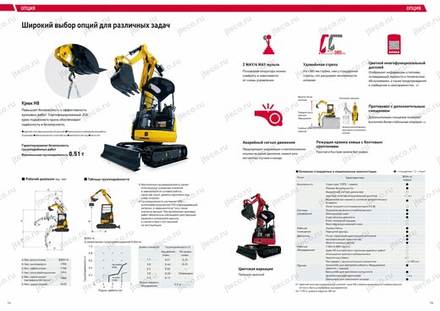

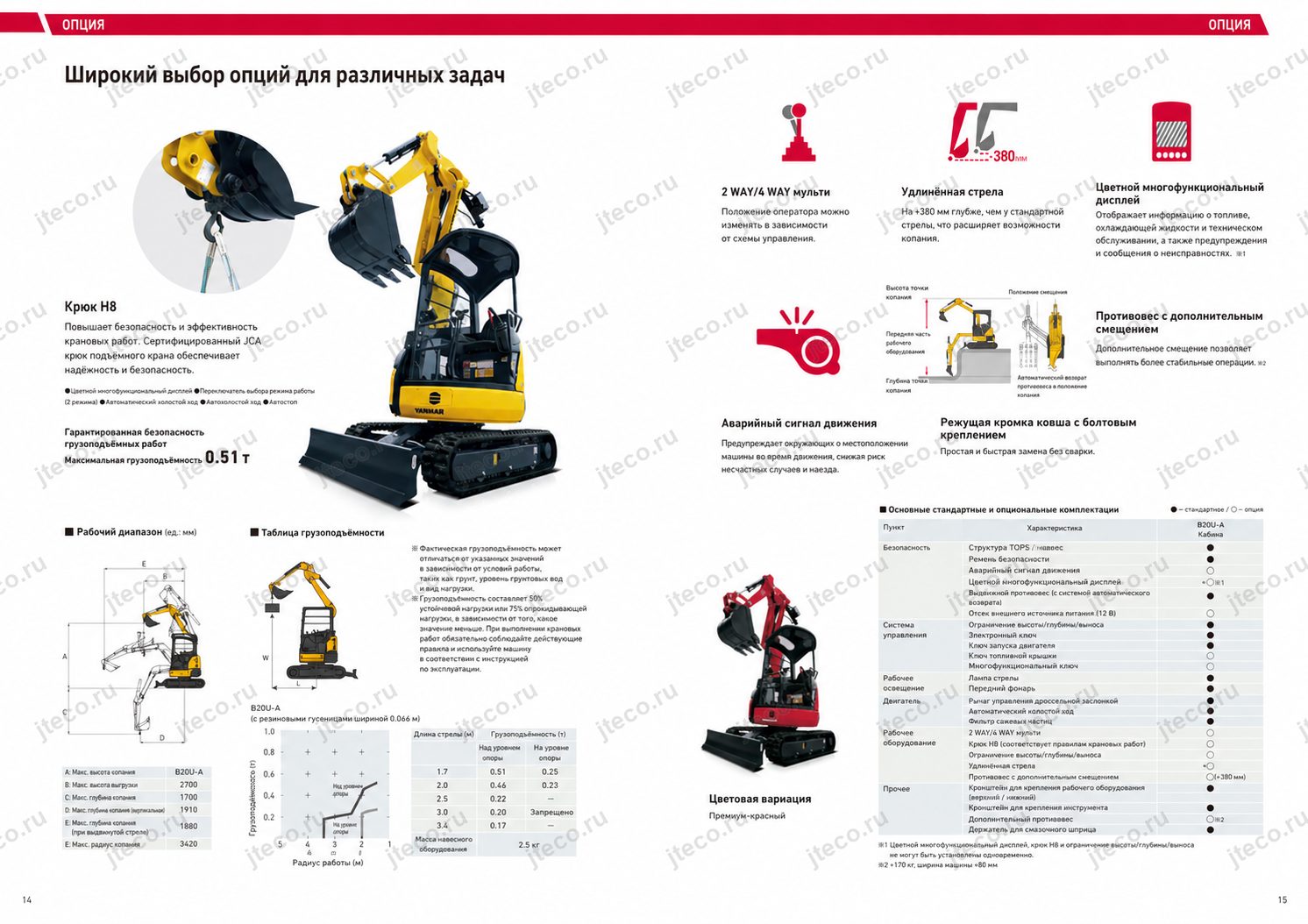

Дополнительное оснащение

Yanmar B20U-A допускает достаточно широкую адаптацию под характер выполняемых задач. Среди указанных производителем вариантов оснащения — сигнализация движения, цветной многофункциональный дисплей, обычный механический ключ и универсальный ключ для нескольких машин.

Для настройки управления предлагаются переключаемые схемы 2WAY и 4WAY. Для работ, требующих большего вылета и глубины, предусмотрена удлинённая на 380 мм стрела.

Крановое исполнение H&Crane расширяет возможности машины за счёт предусмотренных производителем грузоподъёмных операций и режима передвижения с подвешенным грузом.

Для работы рядом с ограничивающими конструкциями может применяться система автоматического ограничения максимальной высоты, максимальной глубины и смещения рабочего оборудования влево.

Дополнительный противовес массой 170 кг предназначен для повышения устойчивости. При его установке задний радиус увеличивается на 80 мм.

Для отвала предлагается сменная болтовая режущая кромка, а для эксплуатации при низких температурах — гидравлическое масло для холодного климата.

Таким образом, покупатель может подобрать B20U-A не только как компактный базовый мини-экскаватор, но и как специализированную машину для конкретной рабочей среды.

Для кого подходит Yanmar B20U-A

Yanmar B20U-A подойдёт прежде всего тем, кому нужен мини-экскаватор именно для ограниченных рабочих площадок, а не просто компактная машина для транспортировки. Его конструктивные преимущества раскрываются при работе между препятствиями, рядом со стенами и ограждениями, на благоустроенных территориях и там, где каждое лишнее перемещение экскаватора усложняет рабочий процесс.

Модель представляет интерес для объектов, где важна возможность копать боковые канавы: офсетная стрела позволяет выносить рабочую зону за габарит правой гусеницы на 185 мм.

B20U-A также подходит для эксплуатации рядом с растительностью. Верхнее направление потока охлаждающего воздуха уменьшает воздействие горячего воздуха на деревья и кустарники.

Машина будет удобна там, где важны низкий уровень шума и снижение воздействия на окружающую среду. Двигатель Yanmar TNV соответствует требованиям по пониженным выбросам, а сам экскаватор относится к строительной технике со сверхнизким уровнем шума.

Для предприятий, где один мини-экскаватор должен выполнять более широкий круг задач, интерес представляет версия H&Crane. Максимальная номинальная грузоподъёмность в предусмотренных условиях достигает 0,51 т, а специальный режим позволяет перемещать машину с подвешенным грузом с соблюдением установленных ограничений.

Наконец, B20U-A рассчитан на пользователей, для которых важна простота ежедневного обслуживания. Быстро открывающиеся без инструмента сервисные панели, доступ к основным бакам и аккумулятору, наружный счётчик моточасов, доступный расширительный бачок и штатное место для инструментов уменьшают количество лишних действий при регулярных проверках машины.
