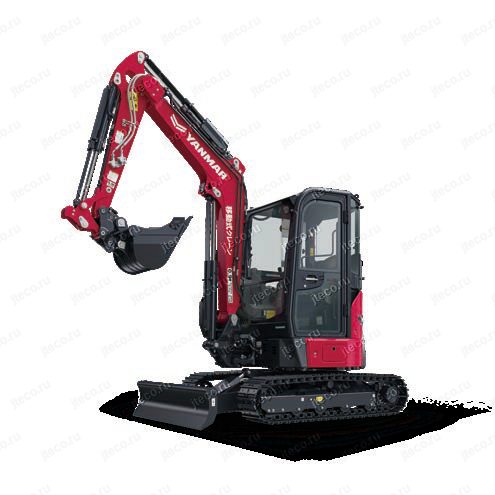

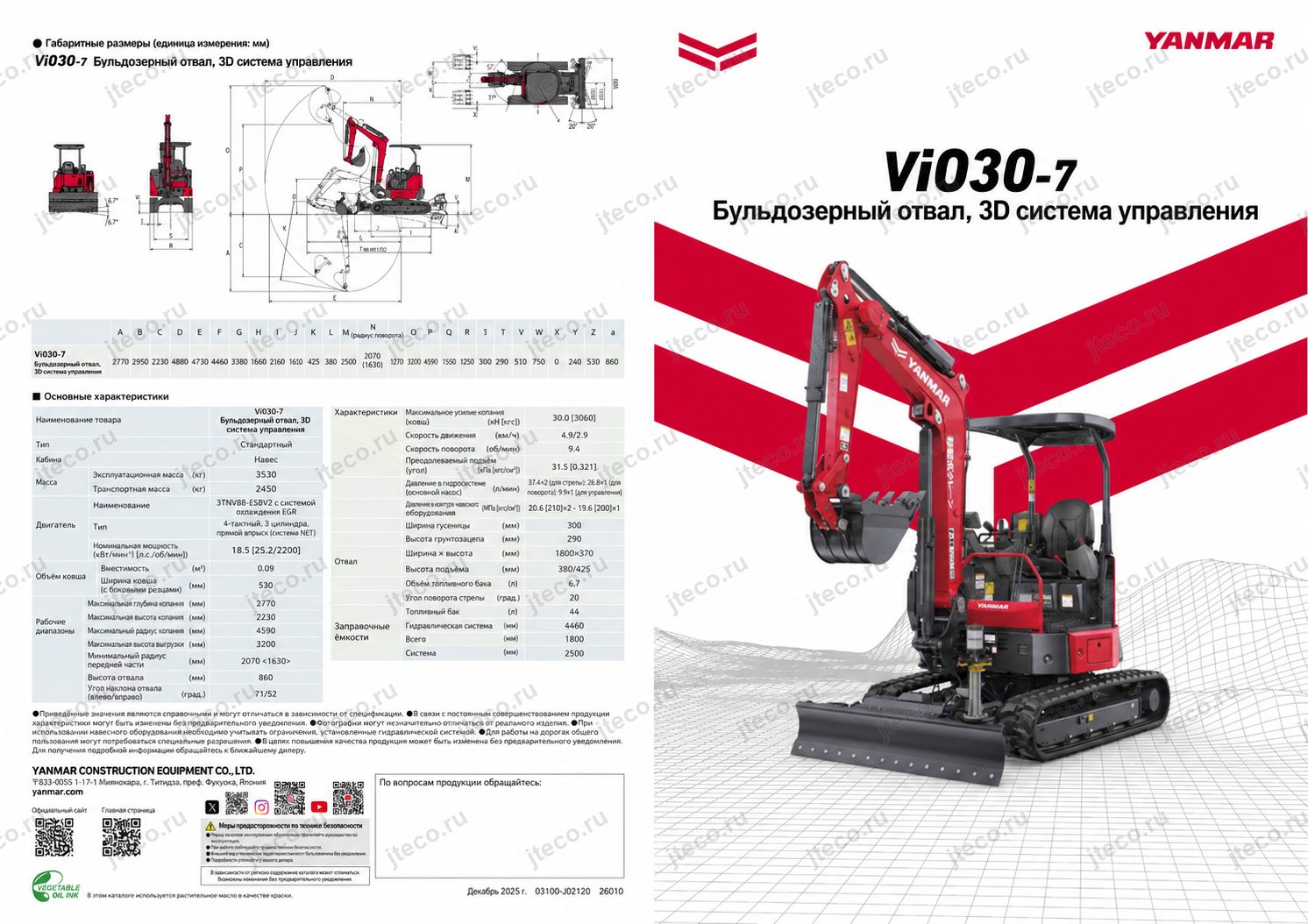

Мини-экскаватор YANMAR VIO30-73DMC

Назначение и сферы применения

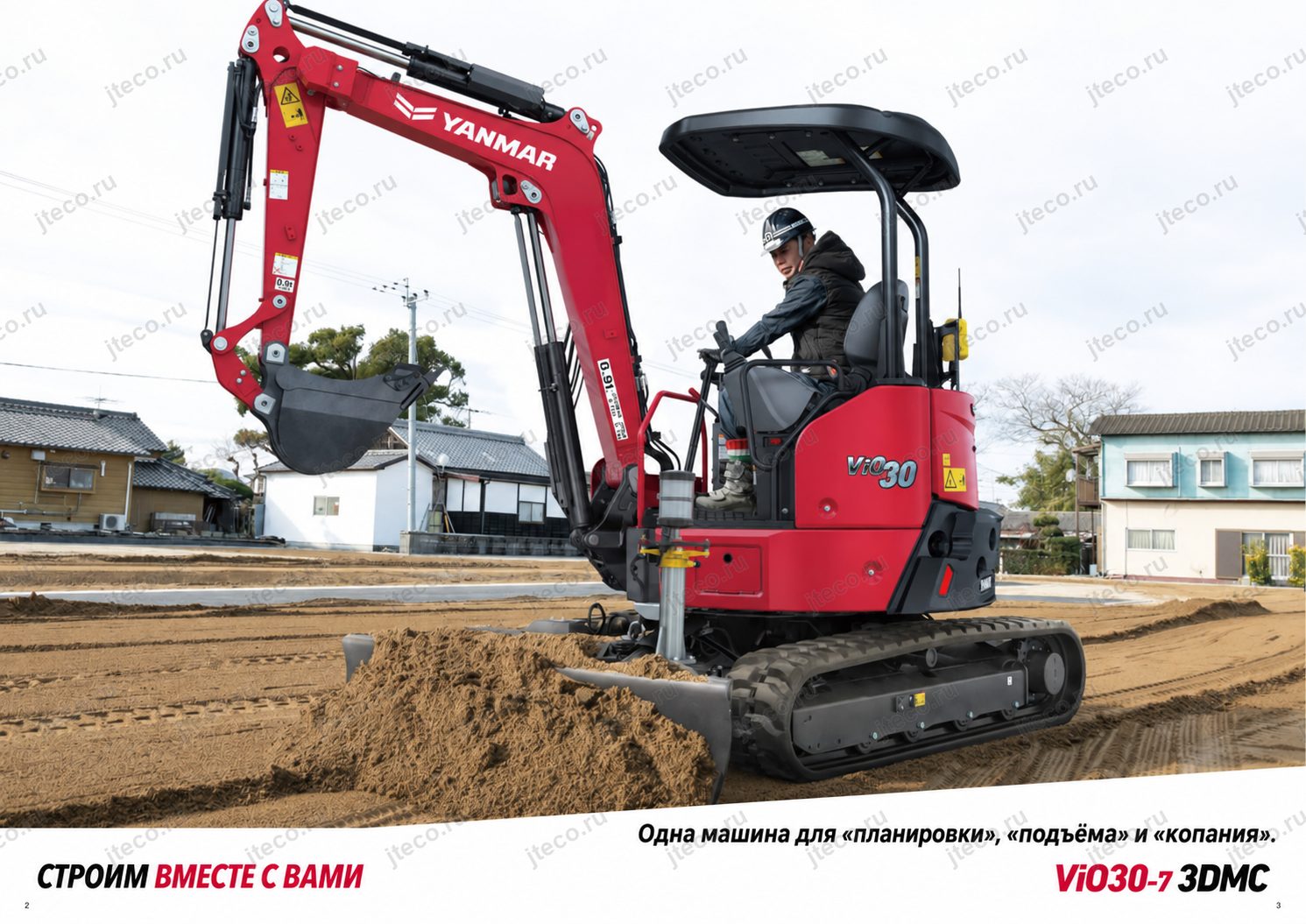

Главная особенность Yanmar ViO30-7 3DMC — возможность использовать одну машину сразу для трёх основных видов работ:

• автоматического планирования и выравнивания поверхности по 3D-модели
• традиционных земляных и экскавационных операций

подъёма и перемещения грузов при использовании крановой функции.

Такое сочетание особенно полезно при подготовке оснований, благоустройстве, дорожных и коммунальных работах, устройстве площадок и траншей, планировке грунта и других операциях, где после выемки материала требуется точное формирование поверхности.

По данным производителя, применение 3DMC позволяет сократить объём геодезических операций, а одну машину использовать для задач, для которых в традиционной схеме могут потребоваться одновременно мини-экскаватор и бульдозер. Это уменьшает расходы на аренду или приобретение дополнительной техники, её хранение и транспортировку между объектами.

Ключевые преимущества

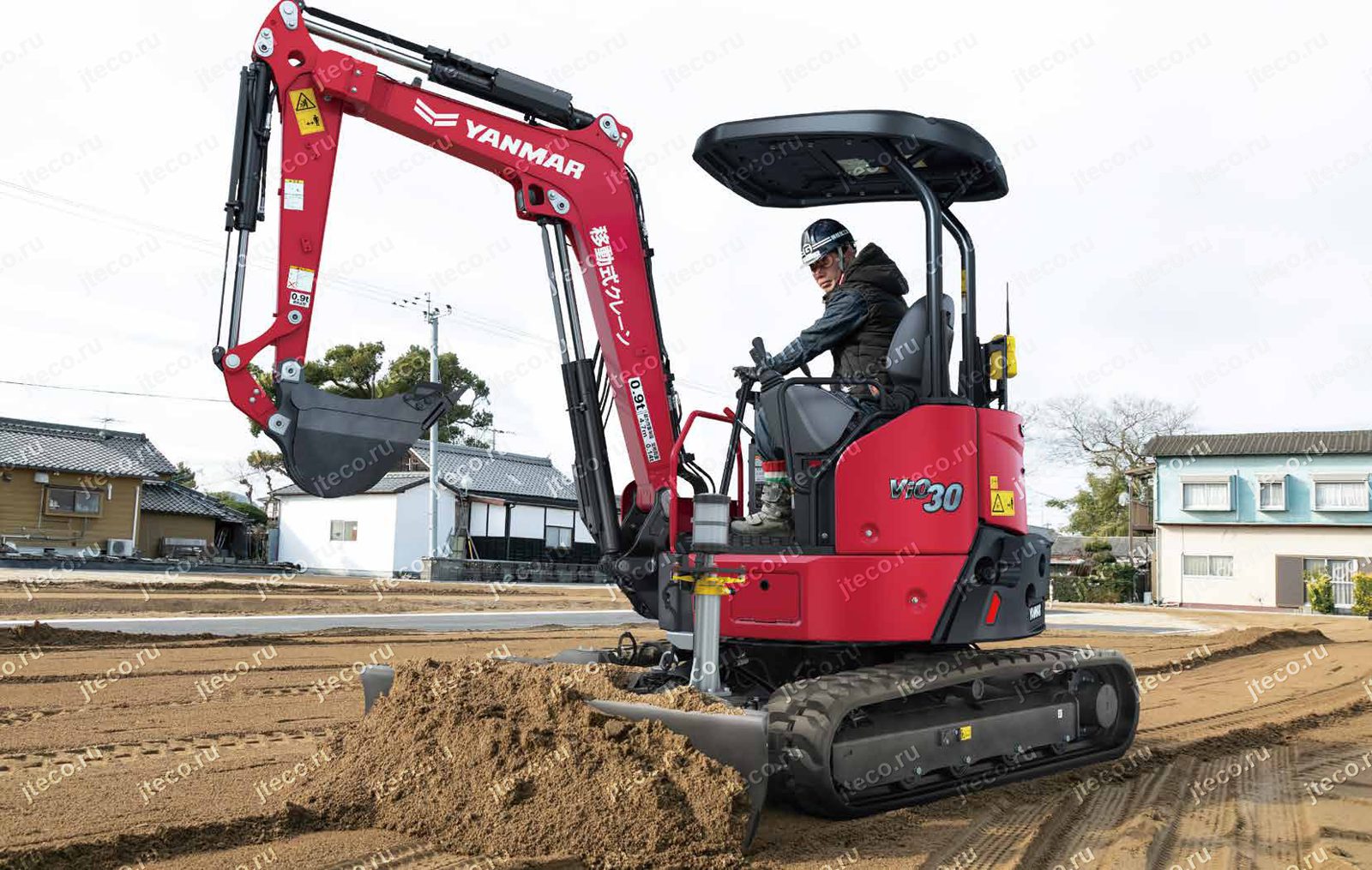

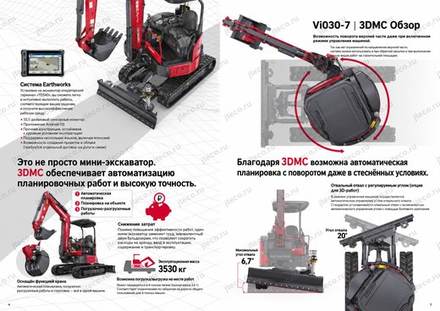

Автоматическая планировка по цифровой 3D-модели

Во время работы тахеометр отслеживает призму, установленную на отвале. Контроллер сопоставляет фактическое положение машины с предварительно загруженными проектными данными, после чего система автоматически регулирует положение отвала.

В режиме 3D-машинного управления автоматически контролируются:

• подъём и опускание отвала

его поперечный наклон.

Оператору не требуется вручную выдерживать проектную отметку на каждом проходе — система помогает формировать поверхность в соответствии с загруженной моделью.

Рабочий процесс включает установку тахеометра, его соединение с контроллером, измерение известной опорной точки и площадки, загрузку проектных данных и настройку системы. После завершения планировки выполняются контрольные измерения.

Автоматически отслеживающий тахеометр приобретается отдельно.

Поворот платформы без отключения машинного управления

Yanmar ViO30-7 3DMC способен вращать верхнюю платформу при активной системе машинного управления. Поворот допускается и непосредственно во время автоматического планирования.

Это заметно расширяет возможности работы на тесной площадке: оператор может менять направление прохода и положение рабочего оборудования, не прерывая работу 3DMC. Конструкция также исключает необходимость использования уязвимого кабеля, который можно было бы случайно повредить при маневрировании.

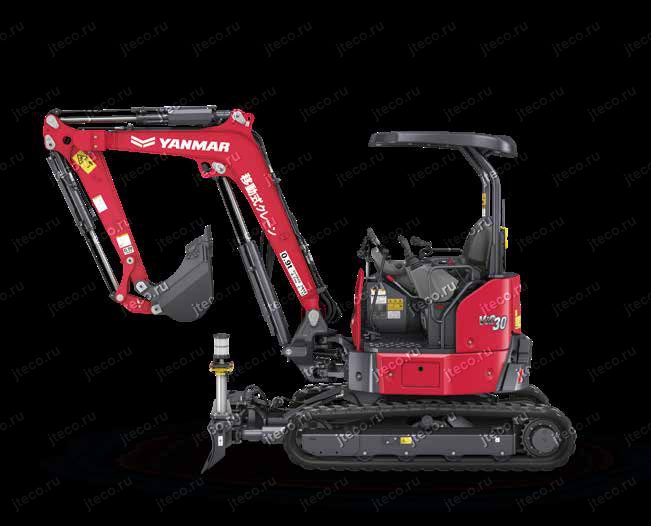

Наклонно-поворотный отвал

Для 3D-планировки применяется отвал с регулируемой геометрией. Его поперечный наклон составляет 6,7° влево и 6,7° вправо, а угол поворота — 20°.

В автоматическом режиме системой регулируются наклон и высота отвала. При обычной работе оператор может управлять углом его поворота вручную.

Отвал оснащается сменной режущей кромкой с болтовым креплением, что упрощает замену изнашиваемой детали без необходимости менять весь элемент.

Три функции одной машины

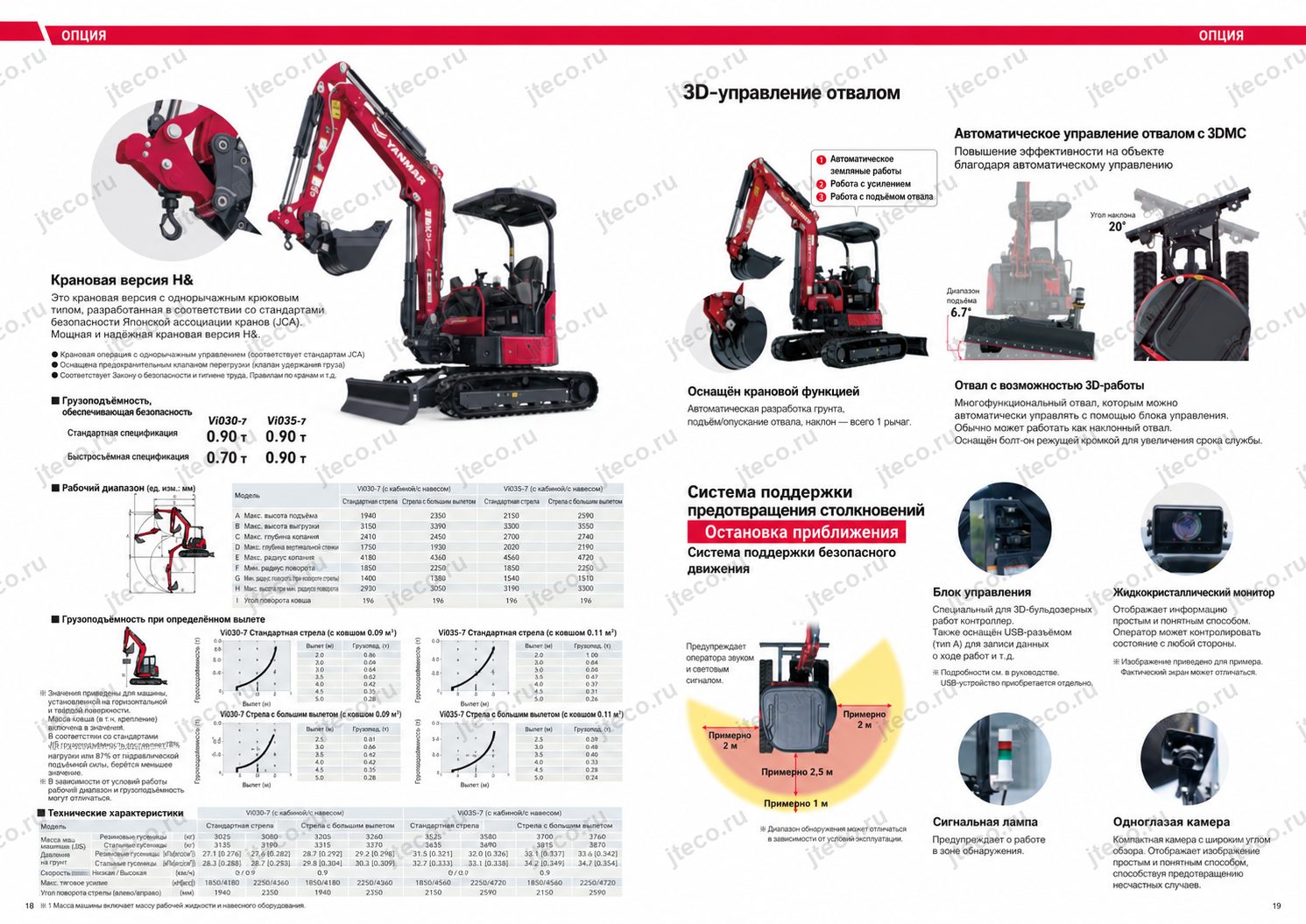

ViO30-7 3DMC сочетает автоматическую планировку, копание и крановые операции. На стреле предусмотрена маркировка грузоподъёмности 0,9 т, а машина предназначена для эксплуатации в качестве мобильного крана в соответствующем исполнении.

Крановая комплектация предусматривает складной грузовой крюк с механизмом быстрого складывания одним движением и необходимые устройства безопасности. Производитель также указывает возможность передвижения машины с подвешенным грузом при соблюдении требований соответствующего режима работы.

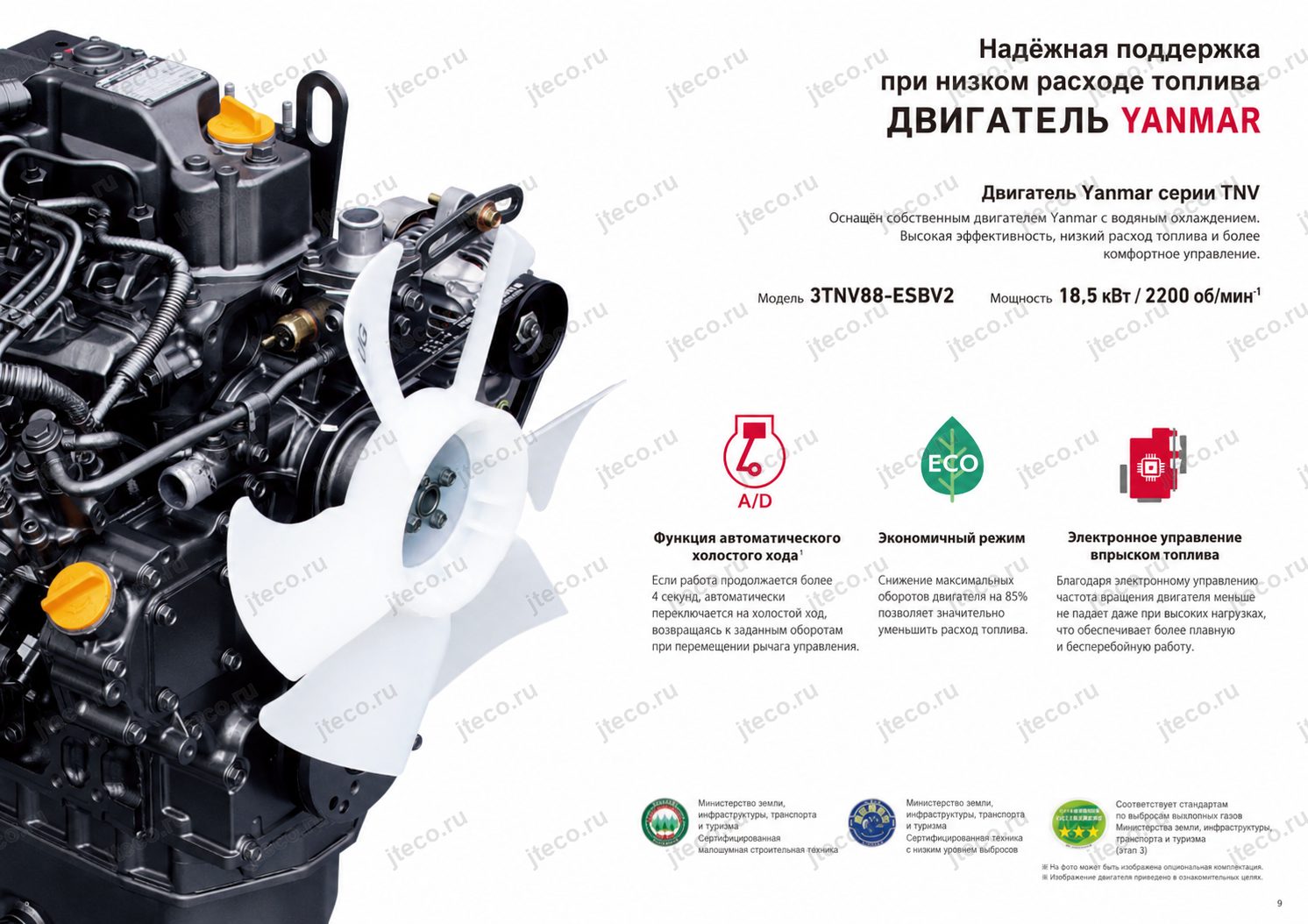

Двигатель и производительность

На Yanmar ViO30-7 устанавливается двигатель серии YANMAR TNV собственной разработки производителя. Двигатель создавался с учётом характеристик гидравлической системы и рабочего оборудования машины, поэтому его работа согласована с нагрузкой экскаватора.

Автоматическое снижение оборотов

Если рабочие операции отсутствуют более 4 секунд, двигатель автоматически переходит на пониженные обороты холостого хода. Как только оператор перемещает рычаг управления, рабочие обороты восстанавливаются автоматически.

Функция уменьшает ненужный расход топлива во время технологических пауз. Для машин в крановом исполнении автоматическое снижение оборотов не действует при активированном режиме крана.

Экономичный режим

В Eco-режиме максимальная частота вращения двигателя ограничивается примерно до 85%, что позволяет дополнительно снизить расход топлива при операциях, где полная мощность не требуется.

Для ViO30 в материалах производителя указано снижение расхода топлива на 45% благодаря предусмотренным энергосберегающим функциям.

Изохронное электронное управление

Электроника автоматически регулирует двигатель таким образом, чтобы при изменении рабочей нагрузки обороты не проседали резко. За счёт этого движения рабочего оборудования остаются более стабильными, а оператору не приходится постоянно корректировать режим двигателя вручную.

Машина соответствует японским требованиям 3-го этапа норм по выбросам, а также нормативам топливной экономичности строительной техники с заявленным достижением стандарта 100%.

Гидравлика и рабочее оборудование

Рабочий цикл копания быстрее на 7%

По данным Yanmar, рабочий цикл копания ViO30-7 стал на 7% быстрее, чем у предыдущей модели ViO30-6. Это сокращает время выполнения повторяющихся операций при выемке и погрузке грунта.

Крутящий момент поворота увеличен на 43%

Для ViO30-7 производитель указывает увеличение крутящего момента механизма поворота платформы на 43% по сравнению с ViO30-6.

Повышенный момент особенно важен при интенсивной работе рабочим оборудованием, быстром развороте с грунтом в ковше и работе на площадках, где экскаватору приходится постоянно менять направление выгрузки.

Работа непосредственно возле отвала

Нижняя часть машины смещена вперёд на 50 мм, одновременно была изменена форма ковша. В результате расстояние между зубьями ковша и отвалом у ViO30-7 уменьшено до 75 мм.

Это позволяет удобнее производить зачистку и разработку грунта непосредственно перед машиной — в зоне, которая у экскаваторов часто остаётся неудобной для обработки.

Более удобная погрузка в самосвал

Высота нижней поверхности ковша при погрузочных операциях увеличена на 40 мм по сравнению с ViO30-6. За счёт дополнительного запаса по высоте уменьшается вероятность случайного контакта ковша с бортом кузова, а работа при погрузке грунта становится удобнее.

Стабильная работа гидравлического навесного оборудования

Гидросистема обеспечивает стабильную подачу рабочей жидкости к навесному оборудованию, включая гидромолот и грейфер.

Для исполнения с дополнительным контуром AUX2 предусмотрено сохранение до 5 индивидуальных вариантов настроек давления и расхода гидравлического масла. Оператор может подготовить отдельные параметры для разных навесных орудий и затем выбирать подходящий режим без повторной ручной настройки системы.

Также предусмотрена дополнительная гидравлическая линия с педальным управлением и двухконтурная гидравлическая разводка с пропорциональным управлением переключателем на рукоятке.

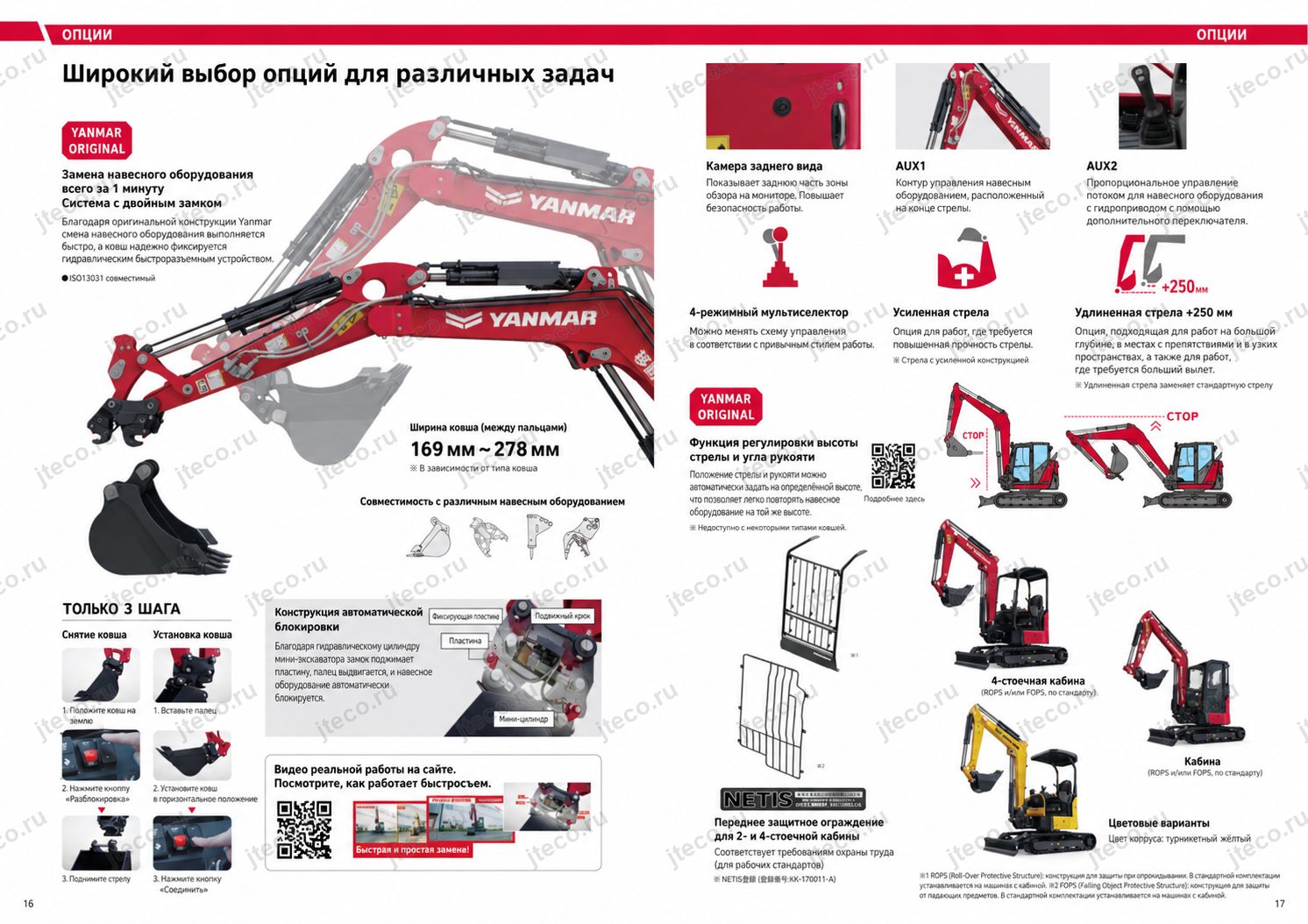

Быстросъём с двойной блокировкой

Фирменное быстросъёмное устройство Yanmar позволяет менять совместимое навесное оборудование непосредственно с места оператора.

Для снятия ковша достаточно опустить его на землю, включить команду разблокировки и поднять рукоять. При установке оператор заводит неподвижный крюк, устанавливает ковш в требуемое положение и включает фиксацию.

Автоматическая блокировка выполняется гидравлическим мини-цилиндром и блокировочной пластиной. Быстросъём рассчитан на использование различных ковшей, демонтажного оборудования, гидромолотов и захватных приспособлений.

Удобство и безопасность оператора

10,1-дюймовый монитор системы 3DMC

Работа комплекса 3DMC контролируется через сенсорный монитор TD540 диагональю 10,1 дюйма.

Он рассчитан на эксплуатацию в условиях сильной вибрации и строительной площадки, сохраняет хорошую читаемость при ярком дневном освещении и работает с Android-приложением. Интерфейс можно настраивать в соответствии с предпочтениями оператора.

Система поддерживает передачу данных через облачный сервис. Для этого отдельно необходимы коммуникационный модуль и договор на использование соответствующего облачного сервиса.

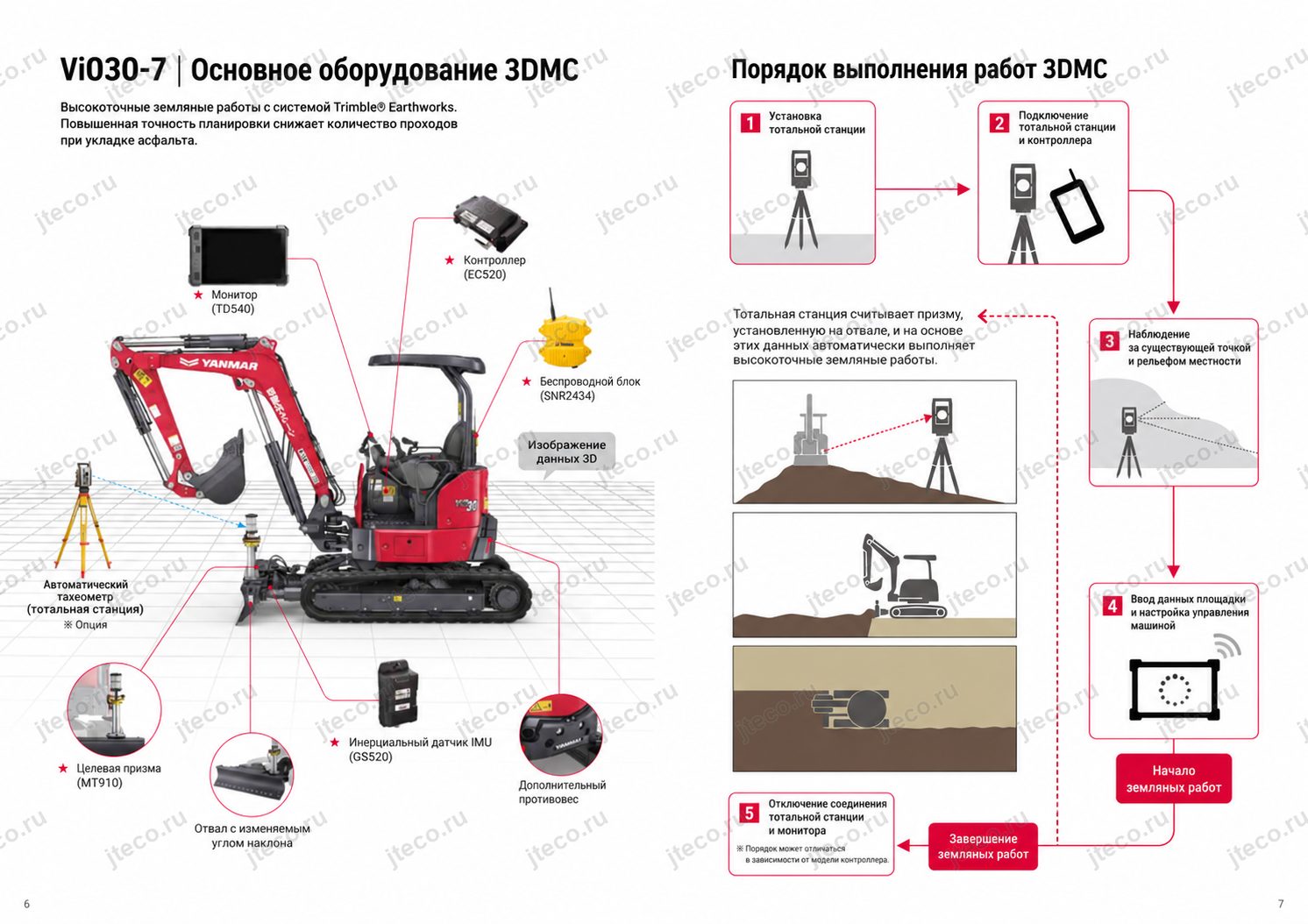

В состав оборудования 3DMC могут входить:

• монитор TD540
• контроллер EC520
• радиомодем SNR2434
• целевая призма MT910
• IMU-датчик GS520

регулируемый отвал.

Хорошая видимость рабочей зоны

Конструкция кабины обеспечивает улучшенный обзор вверх, что особенно важно при работе навесным оборудованием и при демонтажных операциях.

Улучшена и видимость зоны непосредственно перед машиной и отвала — оператор лучше контролирует процесс планировки поверхности.

Для контроля плохо просматриваемого пространства сзади предусмотрена камера заднего вида.

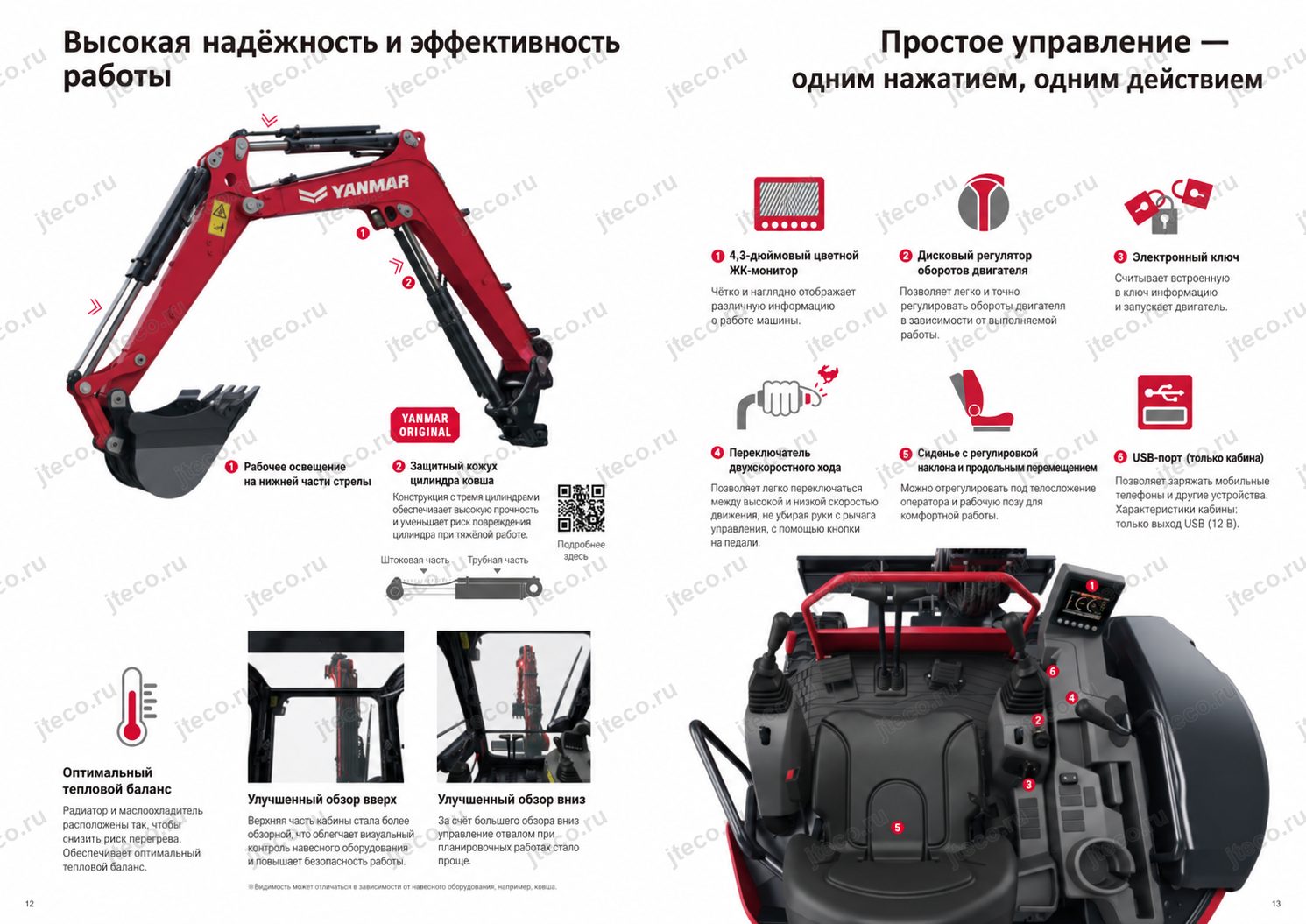

Простое управление основными функциями

В оснащении предусмотрен цветной 4,3-дюймовый ЖК-монитор, поворотный регулятор оборотов двигателя и ручной переключатель двух скоростей движения.

Переключатель скорости перенесён с ножного управления на ручное, поэтому режим движения можно менять непосредственно в процессе планировки и работы отвалом.

Кресло регулируется продольно и по наклону спинки, позволяя подобрать положение под рост и рабочую посадку оператора.

В версии с кабиной предусмотрен USB-порт для зарядки мобильных устройств. Для исполнения с навесом указан внешний разъём питания 12 В.

Защитные конструкции

Кабина и четырёхстоечный навес соответствуют требованиям ROPS/FOPS:

• ROPS защищает пристёгнутого ремнём оператора при опрокидывании машины

FOPS предназначена для защиты от падающих сверху предметов.

Двухстоечный навес соответствует требованиям TOPS, предусматривающим защиту при боковом опрокидывании, а также требованиям к защитному ограждению над головой.

Для экстренной ситуации предусмотрен внешний выключатель двигателя, позволяющий остановить мотор снаружи машины.

Электронный ключ распознаётся системой машины перед разрешением запуска двигателя, что повышает защищённость техники от несанкционированного использования.

Надёжность и обслуживание

Фирменная защита гидроцилиндров Yanmar

Три штока гидроцилиндров защищены конструкцией с пластинчатыми пружинами. Такое решение уменьшает вероятность появления царапин и механических повреждений штоков — деталей, повреждение которых способно привести к утечкам гидравлического масла и простою машины.

Оптимизированный тепловой режим

На машине применяются радиатор и охладитель гидравлического масла выдувного типа, конструкция которых менее подвержена загрязнению. Это помогает поддерживать стабильный температурный режим силовой установки и гидравлики при различных условиях эксплуатации.

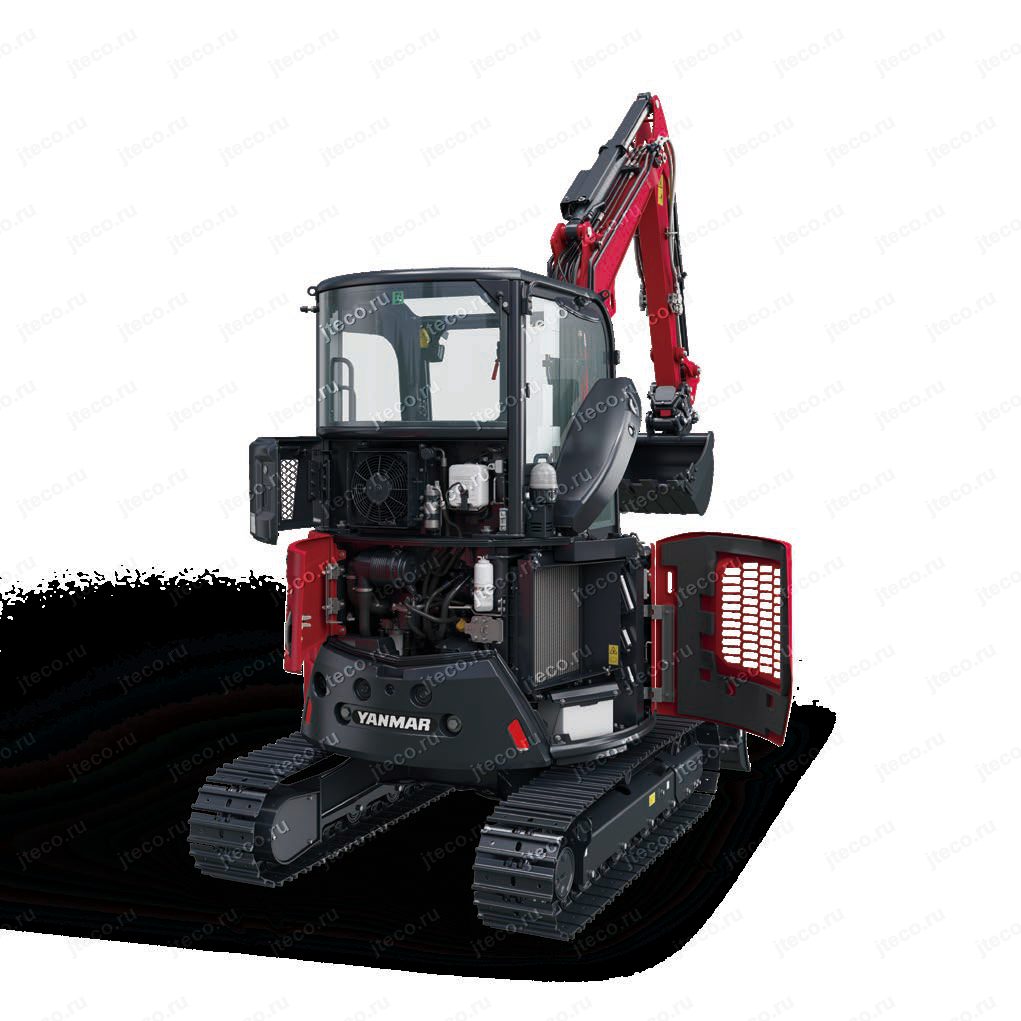

Доступ без инструмента

Задний и правый капоты открываются одним движением и не требуют инструмента. Оператор или механик получает удобный доступ к:

• двигателю
• радиатору
• аккумуляторной батарее

другим обслуживаемым узлам.

Генератор расположен таким образом, чтобы упростить регулировку натяжения ремня вентилятора.

Кожухи возле основания кресла также широко открываются, облегчая доступ к двигателю и электрическому оборудованию.

Конденсатор кондиционера объединён в компактный блок и установлен в задней части машины. Такое размещение не ухудшает обзор вокруг экскаватора, а фильтр системы удобно очищать.

SmartAssist Remote

Система SmartAssist Remote позволяет дистанционно получать информацию о машине через GPS и коммуникационный терминал.

Сервис передаёт данные о:

• местонахождении техники
• её эксплуатации
• техническом обслуживании

состоянии систем безопасности.

Информация доступна через интернет и может использоваться клиентом, дилером и Yanmar для более быстрого реагирования на технические вопросы. Контроль местоположения также помогает снизить риск кражи машины.

Габариты и манёвренность

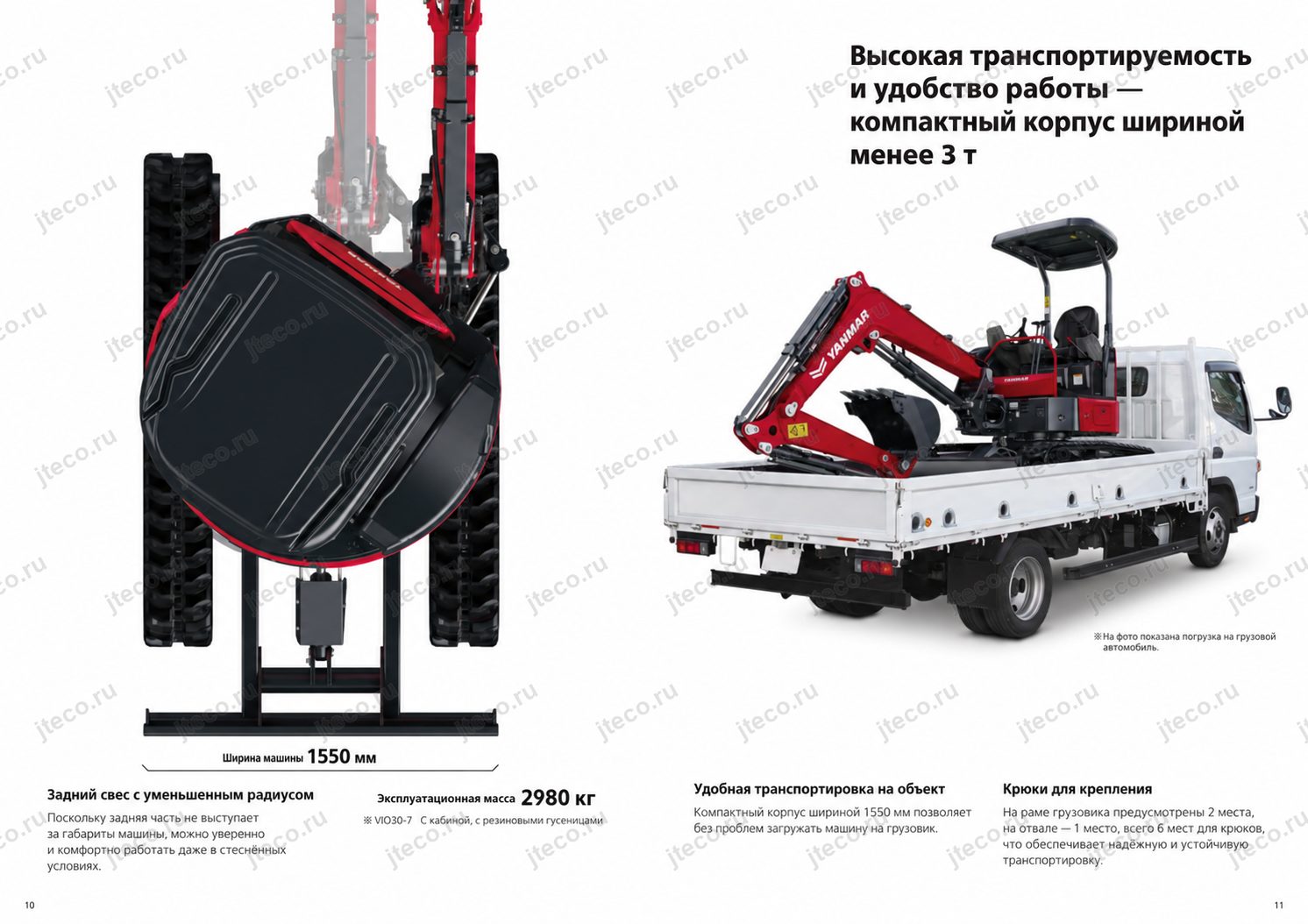

Сверхмалый задний радиус поворота

Конструкция ViO30-7 выполнена так, чтобы задняя часть машины при повороте не выходила за пределы её ширины.

Для оператора это особенно важно при работе вдоль стен, ограждений, зданий и других препятствий: необходимость постоянно контролировать задний свес уменьшается, а площадку можно использовать значительно эффективнее.

При этом система 3DMC сохраняет возможность работы во время поворота платформы, поэтому компактность машины не ограничивает автоматизированную планировку.

Ширина всего 1550 мм

Ширина машины составляет 1550 мм, благодаря чему ViO30-7 удобно перевозить и использовать на площадках с ограниченным пространством.

Для фиксации при транспортировке предусмотрено шесть штатных точек крепления: по две на каждой стороне рамы гусеничного хода и две точки на отвале.

Масса 3530 кг

Масса машины составляет 3530 кг. Производитель указывает возможность перевозки ViO30-7 3DMC на 4-тонном слайдер-траке с допустимой массой перевозимого груза не более 3,6 т.

Такая масса упрощает доставку техники на небольшие строительные площадки, куда эксплуатация более тяжёлых машин затруднена.

Максимальная скорость 4,9 км/ч

Максимальная скорость передвижения достигает 4,9 км/ч. По данным производителя, это на 7% выше, чем у ViO30-6, и на апрель 2026 года являлось одним из лучших показателей в классе.

Автоматическая двухскоростная система самостоятельно выбирает подходящий диапазон в зависимости от нагрузки. При увеличении сопротивления движению машина переходит в режим, позволяющий сохранить высокое тяговое усилие.

Для кого подходит Yanmar ViO30-7 3DMC

Эта модель особенно интересна подрядчикам, которым требуется не просто компактный экскаватор, а универсальная машина для полного цикла земляных и планировочных операций.

Yanmar ViO30-7 3DMC подходит для объектов, где важны:

• точное формирование поверхности по цифровому проекту
• уменьшение объёма ручных геодезических операций
• работа вплотную к стенам и другим препятствиям
• возможность заменить несколькими функциями сразу экскаватор и часть задач бульдозера
• использование гидромолота, грейфера и другого гидравлического оборудования
• быстрый переход между экскавационными, планировочными и грузоподъёмными операциями

удобная перевозка машины между небольшими объектами.

При необходимости работы с различными видами навесного оборудования особенно полезны быстросъём с двойной блокировкой и контур AUX2 с сохранением до пяти индивидуальных настроек давления и расхода гидравлического масла.
