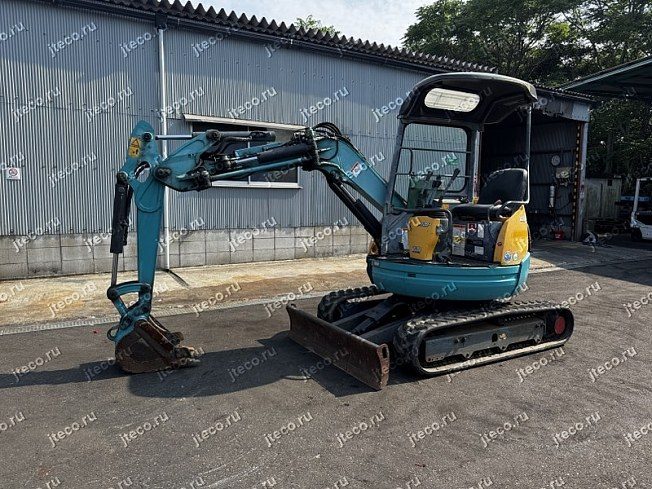

Мини-экскаватор KUBOTA RX-203S

Назначение и сферы применения

Kubota RX-203S предназначен прежде всего для работ на объектах, где решающее значение имеют компактность машины и возможность точно работать рядом с существующими сооружениями. Минимальный задний радиус поворота 700 мм уменьшает пространство, необходимое для вращения поворотной платформы, поэтому экскаватор хорошо приспособлен к тесным строительным площадкам и участкам с ограниченной свободной зоной вокруг машины.

Конструкция со смещением стрелы дополнительно расширяет возможности в стеснённых условиях. Рабочее оборудование можно смещать относительно продольной оси экскаватора и выполнять копание как справа, так и слева. Оператору не требуется каждый раз переставлять всю машину только для того, чтобы изменить положение ковша относительно гусеничной тележки. Это особенно важно при разработке грунта возле стен, ограждений, бордюров и других препятствий, когда свободного места для маневра немного.

Для работ, где требуется небольшой ковш, предусмотрен узкий вариант шириной 330 мм с боковыми резцами и 280 мм без боковых резцов. Его вместимость составляет 0,038 м³ по новому стандарту JIS для ковша с «шапкой». Такая конфигурация позволяет использовать RX-203S для сравнительно узких разработок грунта без необходимости перехода на машину другого класса.

Возможности экскаватора не ограничены только ковшовыми работами. Предусмотрена дополнительная гидравлическая линия для навесного оборудования, а отдельный режим системы ограничения втягивания рукояти рассчитан на гидромолот. При работе с гидромолотом сама машина помогает защитить элементы рабочего оборудования от опасного взаимного сближения. Производитель отдельно указывает, что оператор, выполняющий демонтажные работы гидромолотом, должен иметь документ о прохождении соответствующего обучения по эксплуатации строительной техники данного назначения.

Для объектов с ограничением по высоте может применяться комплект ограничения высоты подъёма стрелы. Он задаёт допустимую высоту движения рабочего оборудования и позволяет работать там, где свободное пространство сверху ограничено. Это полезная функция для площадок, на которых оператору необходимо постоянно учитывать расположенные над машиной конструкции.

Ключевые преимущества

Главное достоинство Kubota RX-203S — сочетание компактной компоновки и рабочих характеристик полноценного мини-экскаватора 2-тонного класса. Минимальный задний радиус поворота 700 мм помогает работать в ограниченном пространстве, но гидравлическая система при этом способна концентрировать мощность на переднем рабочем оборудовании. По данным производителя, благодаря этому производительность копания находится на уровне стандартных машин аналогичного класса.

Максимальное усилие копания ковша составляет 21,2 кН, что соответствует 2160 кгс. Для 2-тонного класса производитель характеризует этот показатель как максимальный. Практическое преимущество заключается в том, что компактный RX-203S располагает значительным запасом усилия непосредственно на ковше и способен эффективно разрабатывать грунт, не превращая компактность машины в ограничение её основной рабочей функции.

Важную роль играет гидравлическая система NEW-H·M·S. В ней применены три насоса, причём гидравлические потоки распределены между различными функциями машины. За счёт такой схемы обеспечиваются плавность, скорость и мощность рабочих движений, а несколько операций могут выполняться одновременно.

Отдельный контур прямолинейного движения помогает сохранять заданную траекторию во время перемещения. Даже если оператор во время движения задействует стрелу, экскаватор не должен начинать отклоняться в сторону, а скорость хода не изменяется из-за этой операции. Для компактной машины, которой приходится часто перемещаться и одновременно точно контролировать рабочее оборудование, это заметно упрощает управление.

По сравнению с предыдущей моделью тяговое усилие при движении увеличено на 20 %. Это улучшает ходовые возможности машины на рабочей площадке и повышает устойчивость при планировочных работах с использованием отвала.

Ещё одно преимущество RX-203S — мобильность между объектами. Производитель предусматривает возможность перевозки машины на 2-тонном самосвале. Хорошая прямолинейность движения и устойчивость позволяют уверенно выполнять погрузку и разгрузку, а вместе с экскаватором могут перевозиться алюминиевые аппарели. Для техники, рассчитанной на выполнение многочисленных небольших городских работ, возможность быстро перемещаться между площадками имеет не меньшее значение, чем производительность непосредственно при копании.

Двигатель и производительность

Производительность Kubota RX-203S формируется не только усилием ковша, но и согласованной работой двигателя с гидравлической системой. Привод всех трёх гидравлических насосов осуществляется от двигателя, после чего потоки распределяются между рабочими функциями машины.

Гидравлическая мощность может концентрироваться на переднем рабочем оборудовании. Благодаря этому компактная компоновка RX-203S не лишает машину рабочих возможностей, ожидаемых от стандартного экскаватора аналогичного класса. Производитель прямо указывает на высокую производительность копания и способность выполнять работу быстро, используя значительное усилие на ковше.

Для эксплуатации при низких температурах предусмотрен автоматический предпусковой подогрев. Продолжительность работы свечей накаливания не требуется определять вручную: система автоматически выбирает необходимое время в зависимости от температуры охлаждающей жидкости. Это упрощает процедуру запуска и избавляет оператора от необходимости самостоятельно подбирать продолжительность предварительного подогрева двигателя.

На машине также применяется автоматическая система холостого хода — одна из фирменных функций Kubota, перечисленных производителем для RX-203S. Она входит в общий комплекс решений, направленных на более удобную эксплуатацию машины без дополнительных действий со стороны оператора.

Основные параметры работы двигателя доступны непосредственно на ЖК-дисплее. Оператор может контролировать частоту вращения двигателя, температуру охлаждающей жидкости, уровень топлива и показания счётчика моточасов. Таким образом, основная информация о состоянии машины собрана в одном месте и постоянно доступна во время работы.

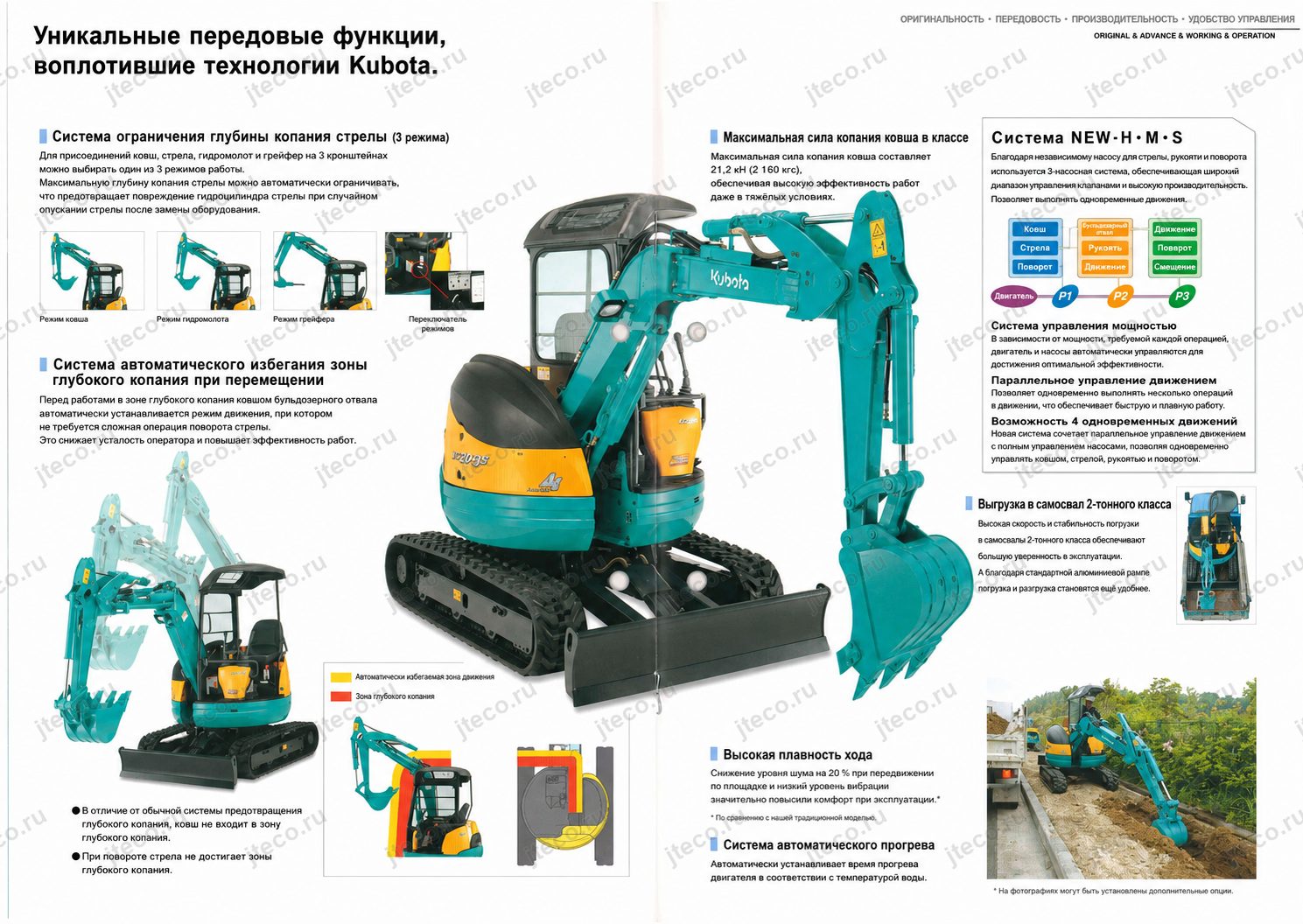

Гидравлика и рабочее оборудование

Основой рабочих характеристик Kubota RX-203S служит гидравлическая система NEW-H·M·S. Это трёхнасосная схема с регулируемыми насосами и управляющими клапанами, рассчитанными на широкий диапазон регулирования. Такое решение позволяет получать плавные и одновременно быстрые рабочие движения без необходимости выбирать между точностью управления и производительностью.

Функции распределены между тремя насосами. Насос P1 обслуживает ковш, стрелу и правую сторону ходового привода. Насос P2 работает с дополнительной гидролинией навесного оборудования, рукоятью и левой стороной ходового привода. Насос P3 задействован для поворота платформы, работы отвала и бокового поворота стрелы. Все три насоса приводятся двигателем.

Такое разделение гидравлических контуров позволяет лучше согласовать одновременную работу различных механизмов. Производитель отдельно заявляет возможность одновременного выполнения четырёх операций и подчёркивает оптимальное согласование трёхнасосной гидросистемы, в том числе при работе механизмом поворота платформы. Для оператора это означает возможность выполнять сложное рабочее движение без необходимости последовательно завершать каждое отдельное действие.

Для подключения навесного оборудования предусмотрен дополнительный гидравлический сервисный порт. Расход рабочей жидкости — то есть гидравлического масла, подаваемого по этой дополнительной линии к навесному оборудованию, — составляет 18–23 л/мин. Рабочее давление в дополнительном гидравлическом контуре находится в диапазоне 9,8–20,6 МПа, или 100–210 кгс/см². Эти параметры важны при подборе совместимого гидравлического навесного оборудования: необходимо учитывать не только механическое крепление, но и требуемые конкретному инструменту расход масла и давление.

Отдельное внимание уделено защите машины при смене рабочего оборудования. Система ограничения втягивания рукояти имеет три режима: для ковша, плоского захвата и гидромолота. Оператор выбирает соответствующий режим переключателем, после чего система автоматически задаёт допустимый предел втягивания рукояти.

При установленном гидромолоте это особенно важно: ограничение движения помогает предотвратить повреждение цилиндра стрелы. Таким образом, система не просто упрощает управление, а учитывает геометрию разных видов навесного оборудования и снижает риск опасного взаимного положения элементов рабочего механизма.

Ещё более заметно автоматизация проявляется в системе предотвращения столкновения рабочего оборудования с местом оператора. До того как ковш войдёт в зону возможного столкновения, стрела автоматически изменяет свою траекторию. При этом рабочее движение не останавливается полностью.

В брошюре выделены две контролируемые области: жёлтая зона автоматического обхода и красная зона предотвращения столкновения. Особенность решения Kubota заключается именно в корректировке траектории. В обычных системах подобного назначения при входе ковша в опасную область стрела останавливается, после чего оператору необходимо сначала вывести рабочее оборудование обратно из опасной зоны и только затем продолжить движение. У RX-203S система позволяет продолжить рабочий цикл без такой вынужденной остановки. Это одновременно снижает нагрузку на оператора и сокращает потерю времени на повторные управляющие действия.

Для копания в узких местах может использоваться ковш шириной 330 мм с боковыми резцами или 280 мм без боковых резцов. Вместимость такого ковша составляет 0,038 м³. Производитель уточняет, что ширина, указанная без боковых резцов, относится именно к корпусу ковша, а вместимость рассчитана по новому стандарту JIS для ковша с «шапкой».

Удобство и безопасность оператора

Рабочее место Kubota RX-203S дополнено электронными системами, которые помогают контролировать машину и уменьшают количество операций, требующих постоянного внимания оператора. В центре информационной системы находится ЖК-дисплей с функцией самодиагностики, установленный в стандартной комплектации.

На экран выводятся счётчик моточасов, уровень топлива, температура охлаждающей жидкости и частота вращения двигателя. Через дисплей также выполняются операции, связанные с регистрацией электронных SS-ключей. Информация и подсказки выводятся в понятном виде, поэтому дисплей используется не просто как набор контрольных индикаторов, а как элемент взаимодействия оператора с системами машины.

Для адаптации управления к привычкам разных операторов предусмотрено переключение схем управления. Доступна система с четырьмя схемами: KUBOTA (JIS), Hitachi/Komatsu, Mitsubishi и Kobelco. Возможность выбрать знакомую схему особенно полезна в организациях, где одним экскаватором пользуются разные операторы или где парк техники состоит из машин нескольких производителей.

Также предусмотрена система Super Change, позволяющая переключаться между схемой KUBOTA (JIS) и схемой Hitachi/Komatsu. Это уменьшает необходимость переучивания оператора при переходе на RX-203S с другой техники и позволяет сохранить привычную логику работы рычагами.

В тесном пространстве дополнительную помощь обеспечивает система автоматического предотвращения столкновения рабочего оборудования с местом оператора. Она не требует от оператора каждый раз вручную останавливать стрелу при приближении рабочего оборудования к контролируемой зоне. Машина сама изменяет траекторию до возникновения опасного положения.

При работе с различными видами навесного оборудования эту систему дополняет трёхрежимное ограничение втягивания рукояти. Для ковша, плоского захвата и гидромолота предусмотрены отдельные настройки предельного положения. Особенно важен режим гидромолота, помогающий защитить цилиндр стрелы от повреждения.

Для площадок с ограниченной высотой предусмотрен комплект ограничения высоты подъёма стрелы. Установив допустимый предел, можно работать, не опасаясь случайного превышения заданной высоты подъёма рабочего оборудования. Это снижает необходимость постоянно оценивать верхнюю границу движения только визуально.

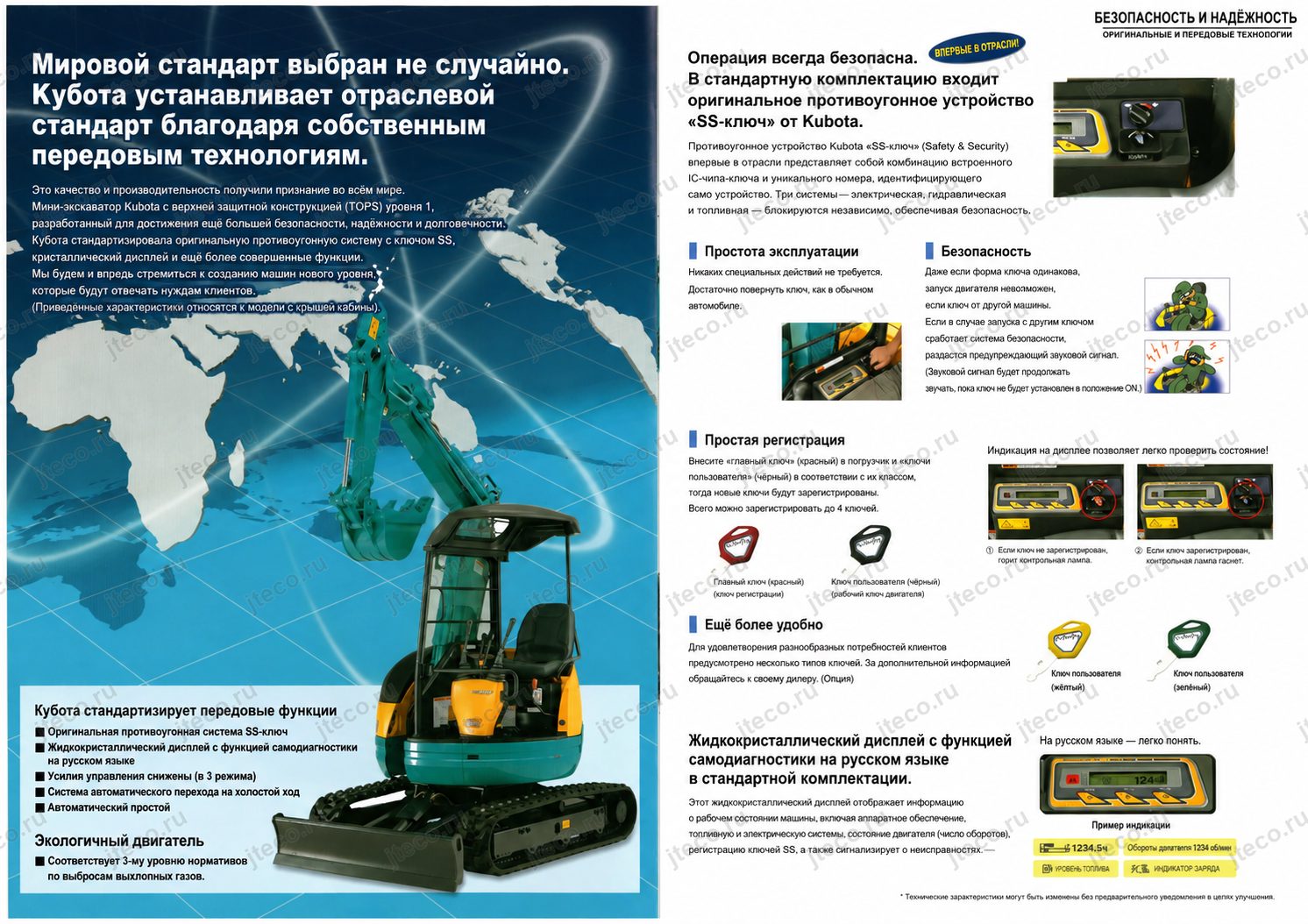

Противоугонная система SS-ключ

В стандартное оснащение Kubota RX-203S входит оригинальная система SS-ключ — Safety & Security. Kubota указывает её как первую в отрасли систему такого типа. Внешне пользование машиной остаётся привычным: оператор вставляет ключ и поворачивает его, как обычный замок зажигания. Дополнительных специальных действий перед каждым запуском не требуется.

Главное отличие скрыто внутри ключа. В него встроен микрочип с индивидуальным электронным кодом. Двигатель запускается только после того, как электронная система экскаватора распознает правильный код.

Защита воздействует сразу на три системы машины: электрическую, гидравлическую и топливную. Поэтому совпадения физической формы ключа недостаточно. Даже другой ключ аналогичной формы не сможет запустить RX-203S, если его электронный код не зарегистрирован в системе машины.

При попытке запуска посторонним ключом включается система безопасности и срабатывает звуковая сигнализация. Причём простого извлечения неправильного ключа недостаточно, чтобы прекратить сигнал. Для отключения сигнализации необходимо вставить правильный зарегистрированный ключ и перевести его в положение «ВКЛ.».

Процедура замены потерянного ключа также продумана с точки зрения безопасности. Для регистрации используется красный регистрационный ключ и новый чёрный индивидуальный ключ. Сначала вставляется красный ключ и нажимается кнопка переключения индикации, затем устанавливается новый чёрный ключ. Последовательность действий отображается на дисплее.

После регистрации новый чёрный ключ становится рабочим, а потерянный ключ автоматически перестаёт действовать. Это принципиально важно для техники, которая работает на разных объектах: при утрате ключа не требуется оставлять старый электронный идентификатор действующим.

Красный SS-ключ предназначен для регистрации, а чёрный индивидуальный — для обычного запуска двигателя. Дополнительно предусмотрены специальные клиентские ключи для владельцев нескольких машин. Жёлтый клиентский ключ позволяет запускать несколько машин одним ключом, а зелёный клиентский регистрационный ключ используется для регистрации таких ключей. Для предприятия с парком техники это позволяет сократить количество отдельных рабочих ключей без отказа от электронной идентификации.

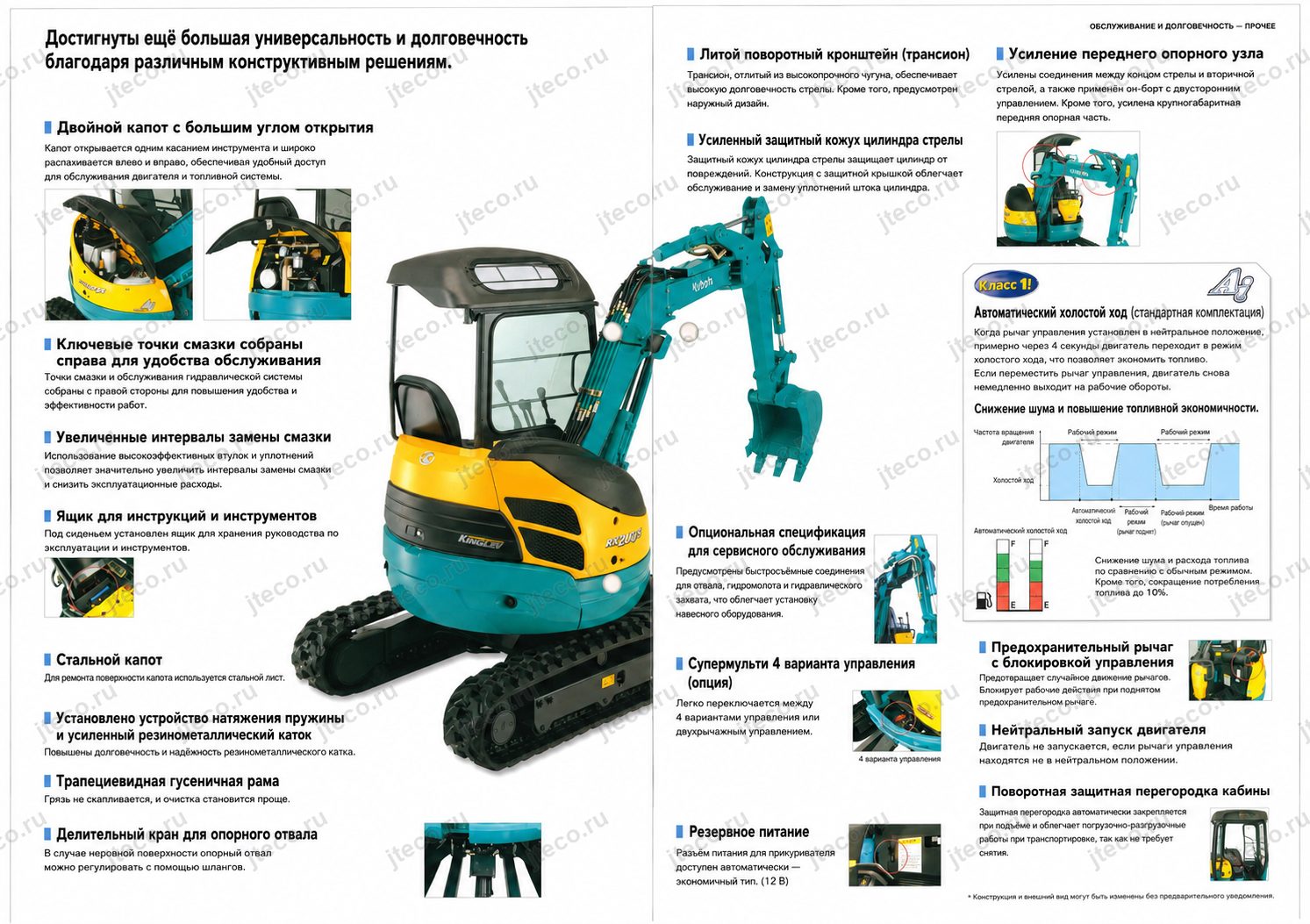

Надёжность и обслуживание

Конструкция Kubota RX-203S разработана с учётом регулярного обслуживания непосредственно на рабочей площадке. Задний капот с правой стороны широко открывается одним движением и не требует применения инструмента. Через этот доступ обслуживаются двигатель и топливная система.

Основные точки проверки сосредоточены с правой стороны машины. Такая компоновка уменьшает необходимость обходить экскаватор с разных сторон при проведении повседневного осмотра и позволяет последовательно проверить ключевые узлы из одной рабочей зоны.

Для уменьшения частоты обслуживания в ряде шарнирных соединений применены втулки из высокопрочной латуни. Благодаря этому увеличен интервал смазки механизма смещения стрелы, цилиндра отвала и других узлов. Для владельца это означает меньшее количество промежуточных операций по обслуживанию при сохранении предусмотренного производителем режима эксплуатации.

Практичность заметна и в конструкции наружных панелей. Капот выполнен из стали. Производитель подчёркивает ремонтопригодность такого решения: при повреждении стальные панели можно ремонтировать.

Под сиденьем предусмотрен отдельный отсек для руководства по эксплуатации и инструмента. Необходимая документация и базовый инструмент могут постоянно находиться непосредственно на машине, не занимая отдельное место на площадке или в транспортном автомобиле.

Резиновые гусеницы выполнены в усиленном варианте и используют пружинное натяжное устройство. Производитель отмечает повышение их долговечности. Это особенно актуально для компактной городской машины, которая может часто перемещаться между рабочими зонами и выполнять многочисленные манёвры на ограниченной площадке.

Для эксплуатации также доступны стальные гусеницы шириной 250 мм с 43 звеньями. В конструкции предусмотрены отверстия под болты крепления башмаков. Ещё один вариант — стальные гусеницы с резиновыми накладками: их ширина также составляет 250 мм, а комплект включает 43 накладки.

Производитель отдельно указывает на необходимость соблюдения регламентов эксплуатации и технического контроля. Перед работой необходимо ознакомиться с руководством по эксплуатации и выполнять содержащиеся в нём требования. Обязательные периодические технические проверки должны проводиться зарегистрированными организациями, имеющими соответствующее разрешение органов государственного надзора за трудом.

Габариты и манёвренность

Ключевой геометрический параметр Kubota RX-203S для работы в тесном пространстве — минимальный задний радиус поворота 700 мм. Чем меньше эта величина, тем меньше свободного пространства требуется позади машины при вращении верхней поворотной части. Именно поэтому RX-203S хорошо приспособлен к площадкам, на которых оператор не может рассчитывать на широкий свободный сектор вокруг экскаватора.

Второй важный элемент манёвренности — смещаемая стрела. Возможность выполнять копание справа и слева от продольной оси позволяет адаптировать положение рабочего оборудования к препятствиям без постоянного изменения положения самой ходовой части.

Преимущество компактной компоновки дополняется устойчивым управлением ходом. Специальный контур прямолинейного движения помогает машине сохранять направление даже при одновременной работе стрелой. Экскаватор не должен уходить в сторону из-за перераспределения гидравлического потока, а скорость движения при этом сохраняется.

Тяговое усилие при движении увеличено на 20 % относительно предыдущей модели. Это улучшает возможности перемещения по площадке и повышает эффективность работы отвалом при планировке.

Мобильность RX-203S учитывалась и при транспортировке. Машину можно перевозить на 2-тонном самосвале, а вместе с ней — алюминиевые аппарели для погрузки и разгрузки. Такой формат удобен для экскаватора, который используется не на одном крупном объекте месяцами, а последовательно перемещается между небольшими площадками.

Для кого подходит Kubota RX-203S

Kubota RX-203S особенно интересен владельцам, которым требуется компактный экскаватор без заметного компромисса по рабочему усилию и гидравлическим возможностям. Усилие копания ковша 21,2 кН, трёхнасосная система NEW-H·M·S и возможность концентрировать гидравлическую мощность на переднем рабочем оборудовании делают его полноценной рабочей машиной 2-тонного класса, а не просто уменьшенным экскаватором для лёгких операций.

Модель подходит для задач, где машину приходится часто переставлять внутри ограниченной площадки. Минимальный задний радиус поворота 700 мм, боковое смещение стрелы и устойчивое прямолинейное движение позволяют эффективнее использовать доступное пространство.

RX-203S также рационален для владельцев, планирующих применять несколько видов рабочего оборудования. Трёхрежимное ограничение втягивания рукояти учитывает работу с ковшом, плоским захватом и гидромолотом, а дополнительная гидролиния обеспечивает расход гидравлического масла 18–23 л/мин при давлении 9,8–20,6 МПа. При подборе конкретного навесного инструмента эти параметры позволяют заранее проверить его соответствие возможностям гидросистемы машины.

Для организаций с несколькими операторами удобна возможность выбора схемы управления. RX-203S поддерживает схемы KUBOTA (JIS), Hitachi/Komatsu, Mitsubishi и Kobelco, поэтому машину можно адаптировать к навыкам конкретного оператора.

Владельцам парка техники дополнительное преимущество даёт система SS-ключ. Обычные индивидуальные ключи защищены электронным кодом, потерянный ключ можно исключить из системы при регистрации нового, а специальные клиентские ключи позволяют одним ключом запускать несколько машин.

Наконец, RX-203S рассчитан на эксплуатацию, при которой важны быстрые ежедневные проверки и удобный доступ к обслуживаемым узлам. Широко открывающийся без инструмента капот, концентрация основных контрольных точек с правой стороны, увеличенные интервалы смазки отдельных механизмов и ремонтопригодные стальные панели помогают сократить лишние операции при обслуживании.
