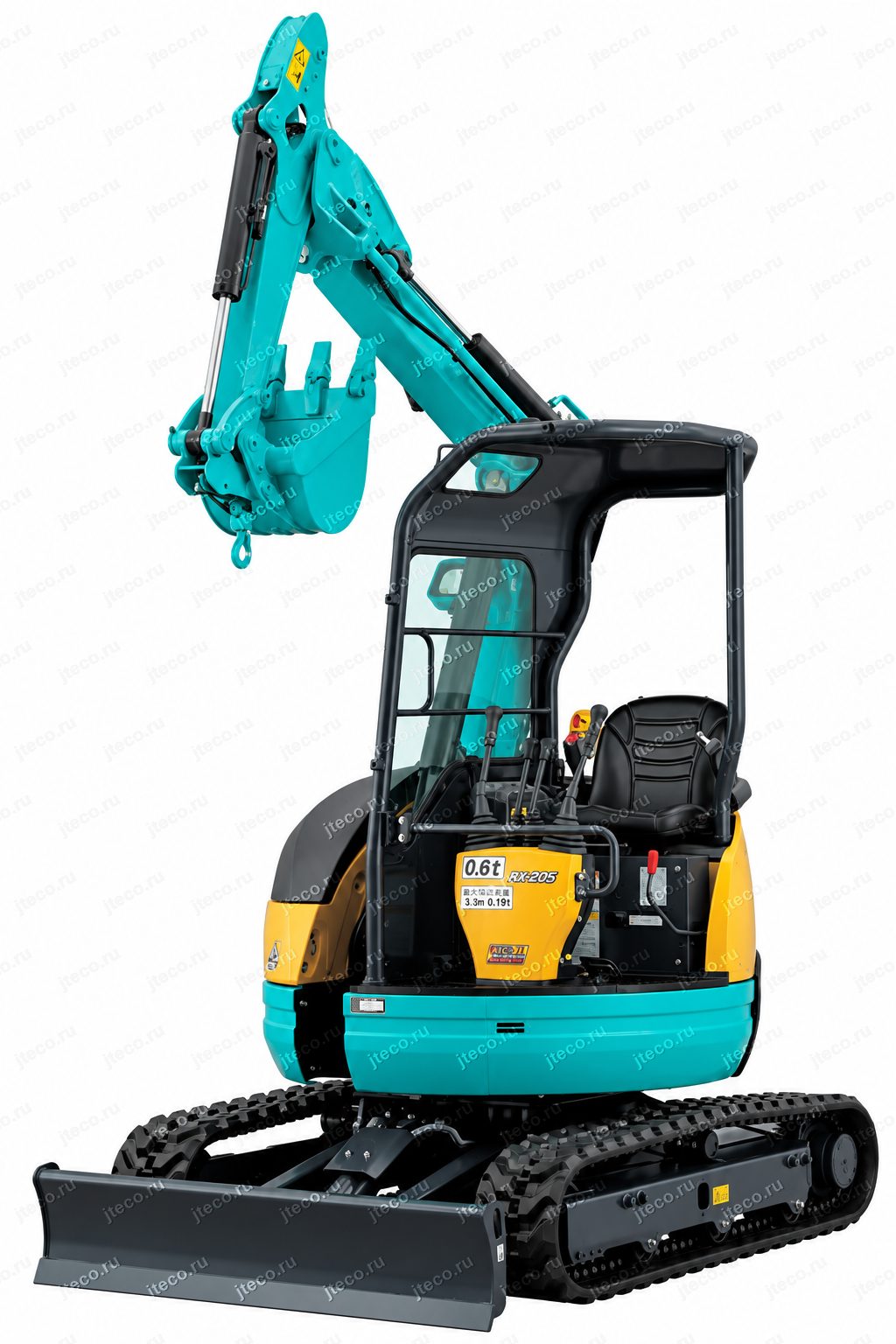

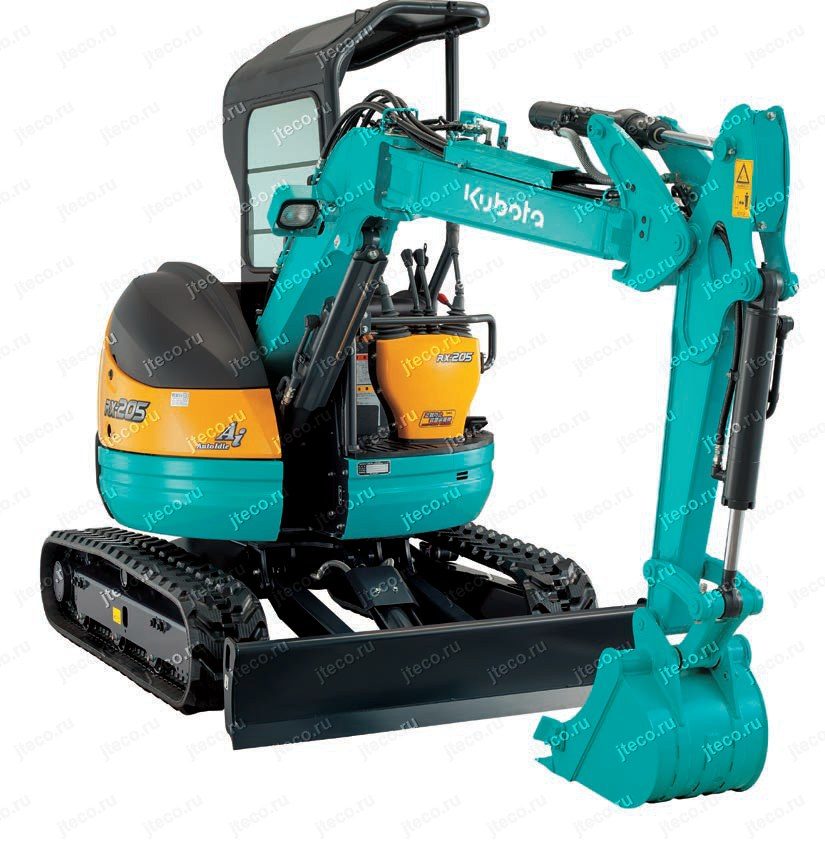

Мини-экскаватор KUBOTA RX-205

Назначение и сферы применения

Kubota RX-205 предназначен для строительных и земляных работ, где требуется сочетание компактности, высокой силы копания и точного управления рабочим оборудованием. Машина подходит для разработки грунта, устройства траншей, подготовки оснований, планировочных операций, работы возле существующих сооружений и других задач, в которых размеры рабочей зоны ограничены, а от оператора требуется регулярно совмещать несколько движений экскаватора.

Гидравлическая система позволяет одновременно управлять ковшом, стрелой, рукоятью и поворотом платформы. Это особенно важно при циклических операциях: оператору не приходится последовательно выполнять каждое движение по отдельности. Экскаватор способен одновременно поднимать или опускать стрелу, изменять положение рукояти, работать ковшом и поворачивать верхнюю платформу, что делает рабочий цикл более естественным и производительным.

Отдельный контур прямолинейного хода помогает RX-205 сохранять устойчивое движение по прямой даже тогда, когда во время перемещения используется рабочее оборудование. На практике это полезно при работе вдоль траншеи, перемещении по площадке с корректировкой положения стрелы и рукояти, а также в ситуациях, когда оператору необходимо одновременно контролировать ходовую часть и переднее рабочее оборудование.

Для работы с дополнительным навесным оборудованием предусмотрена сервисная гидравлическая разводка. Параметры сервисного гидравлического порта составляют 23 л/мин по расходу рабочей жидкости при давлении до 20,6 МПа (210 кгс/см²). Это именно гидравлический контур, предназначенный для подачи масла к совместимому навесному оборудованию, а не характеристика общего расхода топлива или системы охлаждения.

Для специальных задач предусмотрены варианты настройки рабочего оборудования. Система ограничения втягивания рукояти имеет режимы для стандартного ковша, оборудования с плоской режущей кромкой и гидромолота. Это позволяет учитывать геометрию установленного инструмента и автоматически ограничивать движение рукояти там, где чрезмерное втягивание могло бы привести к контакту оборудования с машиной или повреждению цилиндра гидромолота.

В соответствующем крановом исполнении Kubota RX-205 может использоваться и для грузоподъёмных операций. Производитель предусматривает специальный крановый режим, контроль перегрузки, визуальную и звуковую сигнализацию, а также отдельный режим перемещения машины с подвешенным грузом.

Ключевые преимущества

Усилие копания уровня 2-тонного класса

Максимальное усилие копания ковша Kubota RX-205 составляет 21,2 кН, или 2 160 кгс. Производитель указывает, что этот показатель соответствует уровню машин 2-тонного класса. Для компактного экскаватора такой запас усилия особенно ценен при разработке плотного грунта, подрезании стенок траншеи, наполнении ковша и других операциях, где недостаток тягового усилия непосредственно снижает производительность.

Высокое усилие реализовано не изолированно, а совместно с трёхнасосной гидравлической системой. Поэтому RX-205 способен не только развивать значительное усилие на ковше, но и эффективно распределять гидравлическую мощность между различными движениями рабочего оборудования.

Одновременное выполнение четырёх операций

Система NEW-H・M・S позволяет одновременно управлять:

• ковшом
• стрелой
• рукоятью

поворотом платформы.

Отдельные насосные контуры и регулирующие клапаны с широким диапазоном управления обеспечивают согласованную работу механизмов. Для оператора это означает возможность выполнять сложное комбинированное движение одним непрерывным циклом, а не разбивать работу на несколько последовательных действий.

Именно скорость совмещённых операций во многом определяет реальную производительность мини-экскаватора. Быстрое отдельное движение стрелы само по себе мало полезно, если при повороте платформы или работе ковшом приходится ждать перераспределения потока. В RX-205 гидравлическая схема изначально построена с расчётом на одновременную работу основных исполнительных механизмов.

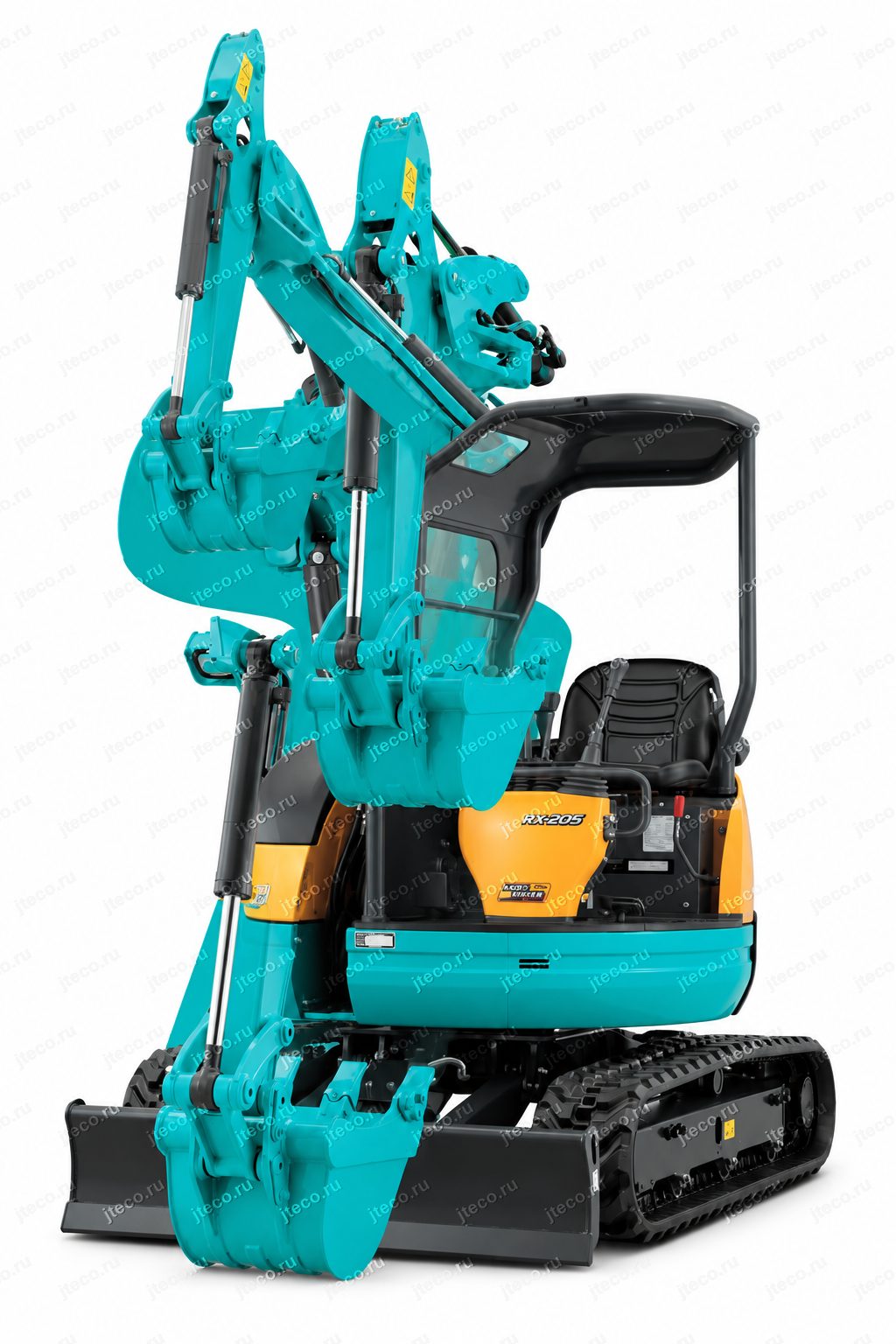

Продуманная система предотвращения столкновения

Kubota RX-205 оснащён автоматической системой, предотвращающей столкновение рабочего оборудования с рабочим местом оператора. Когда ковш и переднее оборудование приближаются к опасной зоне, машина не ждёт непосредственного контакта и не выполняет резкую аварийную остановку.

Ещё до входа оборудования в зону возможного столкновения стрела плавно изменяет траекторию. Рабочее движение продолжается, но геометрия движения корректируется автоматически.

Это принципиально отличается от систем, которые просто блокируют стрелу при достижении опасной границы. После обычной блокировки оператору пришлось бы сначала вывести оборудование из запрещённой зоны, а затем продолжить работу. В RX-205 автоматический обход помогает сохранить непрерывность рабочего цикла, одновременно снижая вероятность контакта ковша или другого оборудования с зоной оператора.

Автоматический холостой ход

В стандартное оснащение RX-205 входит система автоматического снижения оборотов двигателя. Если рычаги управления возвращены в нейтральное положение, через 4 секунды частота вращения двигателя автоматически снижается до холостого хода.

Как только оператор снова начинает работать рычагами, двигатель немедленно возвращается к ранее установленной рабочей частоте вращения.

По данным производителя, такая система позволяет сократить расход топлива примерно на 10 % и одновременно уменьшает уровень шума. Это особенно полезно при работе, где активные рабочие циклы регулярно чередуются с короткими паузами: оператору не требуется постоянно вручную изменять обороты двигателя.

Снижение шума также делает RX-205 более удобным для эксплуатации в городской застройке и в условиях, где требуется уменьшить шумовое воздействие, включая работы в ночное время.

Двигатель и производительность

В предоставленных производителем данных для RX-205 акцент сделан не на числовых характеристиках мощности двигателя, а на системах, позволяющих эффективнее использовать его возможности в реальной работе.

Частота вращения двигателя регулируется поворотным дроссельным регулятором. Такая схема позволяет оператору простой операцией выбрать необходимые обороты в зависимости от характера выполняемой задачи.

Автоматическая система холостого хода дополняет ручную регулировку. Оператор задаёт необходимую рабочую частоту вращения, а электроника самостоятельно уменьшает её во время паузы и восстанавливает при следующем движении органов управления. За счёт этого двигатель не работает длительное время на повышенных оборотах без необходимости.

Для уверенного запуска предусмотрен автоматический предпусковой подогрев. Система самостоятельно определяет температуру охлаждающей жидкости двигателя и выбирает оптимальное время предварительного подогрева. Производитель отдельно подчёркивает, что алгоритм рассчитан на максимально короткое необходимое время подготовки к запуску.

Информация о состоянии машины выводится на цифровой дисплей. Оператор может контролировать температуру охлаждающей жидкости, частоту вращения двигателя по тахометру, остаток топлива и количество отработанных моточасов. Предусмотрена также информация о техническом обслуживании и вывод предупреждающих сообщений.

Такой подход позволяет оценивать рабочее состояние экскаватора непосредственно с места оператора, не ограничиваясь набором отдельных сигнальных ламп.

Гидравлика и рабочее оборудование

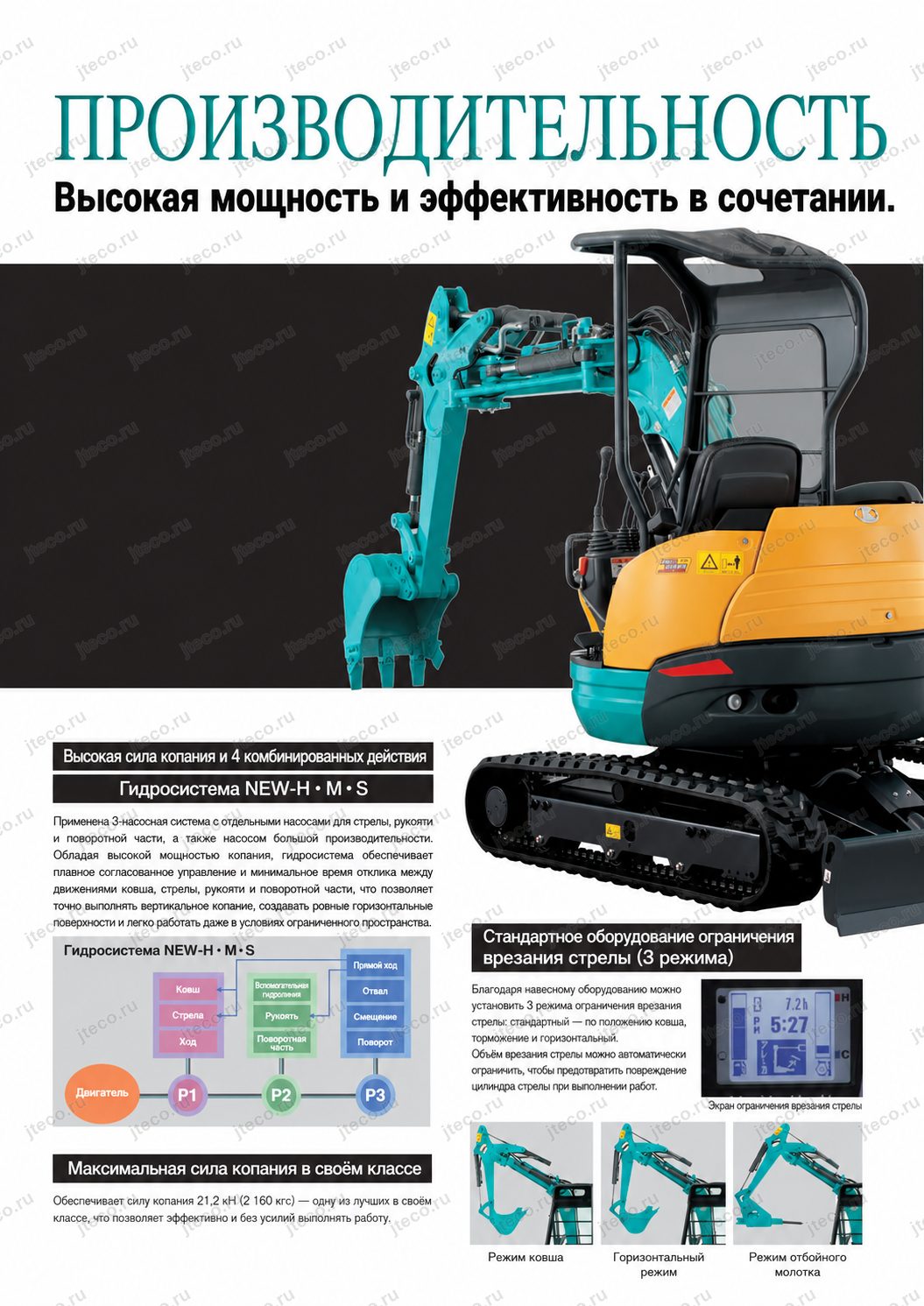

Трёхнасосная система NEW-H・M・S

В Kubota RX-205 применяется трёхнасосная гидравлическая система NEW-H・M・S. Для основных исполнительных механизмов используются отдельные гидравлические контуры, что позволяет лучше согласовать одновременную работу ходовой части, поворотной платформы и переднего оборудования.

Согласно схеме производителя:

• насос P1 обслуживает правую гусеницу
• насос P2 связан с левой гусеницей и сервисным гидравлическим портом для навесного оборудования

насос P3 участвует в работе контура прямолинейного хода и механизма поворота платформы.

В системе применены регулируемые насосы и управляющие клапаны с широким диапазоном регулирования. Такое построение позволяет перераспределять гидравлическую мощность в зависимости от выполняемых движений и сохранять возможность совмещённого управления.

Прямолинейный ход при работе оборудованием

Отдельное преимущество гидравлической системы — контур прямолинейного хода. Он предназначен для того, чтобы машина сохраняла предсказуемое движение по прямой даже при использовании рабочего оборудования во время движения.

Без такого согласования дополнительная гидравлическая нагрузка на один из контуров могла бы влиять на скорость гусениц и затруднять точное движение. В RX-205 система рассчитана на одновременное перемещение машины и управление оборудованием, что упрощает работу в сложных условиях строительной площадки.

Ограничение втягивания рукояти

Стандартная система ограничения максимального втягивания рукояти позволяет адаптировать рабочую геометрию экскаватора под установленный инструмент.

Предусмотрены режимы:

• стандартного ковша
• оборудования с плоской режущей кромкой

гидромолота.

После выбора соответствующего режима система автоматически ограничивает движение рукояти. Особенно важна такая защита при использовании гидромолота: ограничение помогает исключить положение, при котором чрезмерное втягивание может привести к повреждению его цилиндра.

Для настройки предусмотрен отдельный экран на цифровом дисплее, поэтому оператору не требуется выполнять механическую перенастройку ограничителя при каждом изменении режима.

Ограничитель высоты стрелы

Kubota RX-205 позволяет задавать максимальную высоту подъёма стрелы. Это полезно на площадках с ограничением по высоте, где над машиной находятся конструкции или другие препятствия.

После установки ограничения оператор получает дополнительную защиту от случайного подъёма стрелы выше заданной границы. Такая функция особенно важна там, где одного визуального контроля недостаточно или где рабочие операции многократно повторяются в непосредственной близости от верхнего ограничения.

Защита от самопроизвольного опускания

Механизм предотвращения самопроизвольного опускания стрелы сводит естественное изменение её положения к минимуму. Это помогает рабочему оборудованию сохранять установленное положение без нежелательного постепенного опускания.

Сервисная гидролиния

Для навесного оборудования предусмотрен сервисный гидравлический порт с параметрами 23 л/мин и 20,6 МПа (210 кгс/см²). Значение 23 л/мин обозначает максимальный расход гидравлического масла, подаваемого через сервисную линию к подключённому навесному оборудованию, а давление 20,6 МПа характеризует рабочие возможности этого контура.

Наличие отдельной сервисной разводки расширяет возможности RX-205 при использовании совместимого гидравлического инструмента.

Узкий ковш

Для машины предусмотрен узкий ковш вместимостью 0,030 м³. Его ширина составляет 330 мм с боковыми резцами и 280 мм без боковых резцов.

Вместимость ковша указана производителем по новому стандарту JIS для ковша с «шапкой». Различие между шириной с резцами и без них важно учитывать при подборе инструмента под требуемую ширину траншеи или другого рабочего профиля.

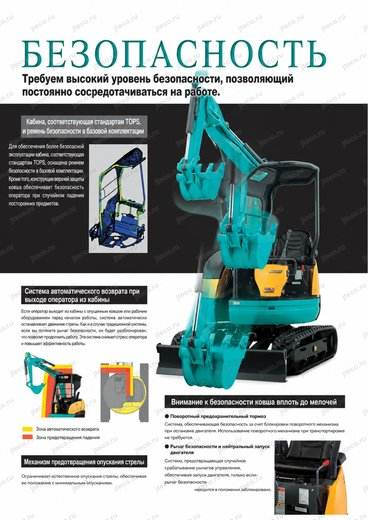

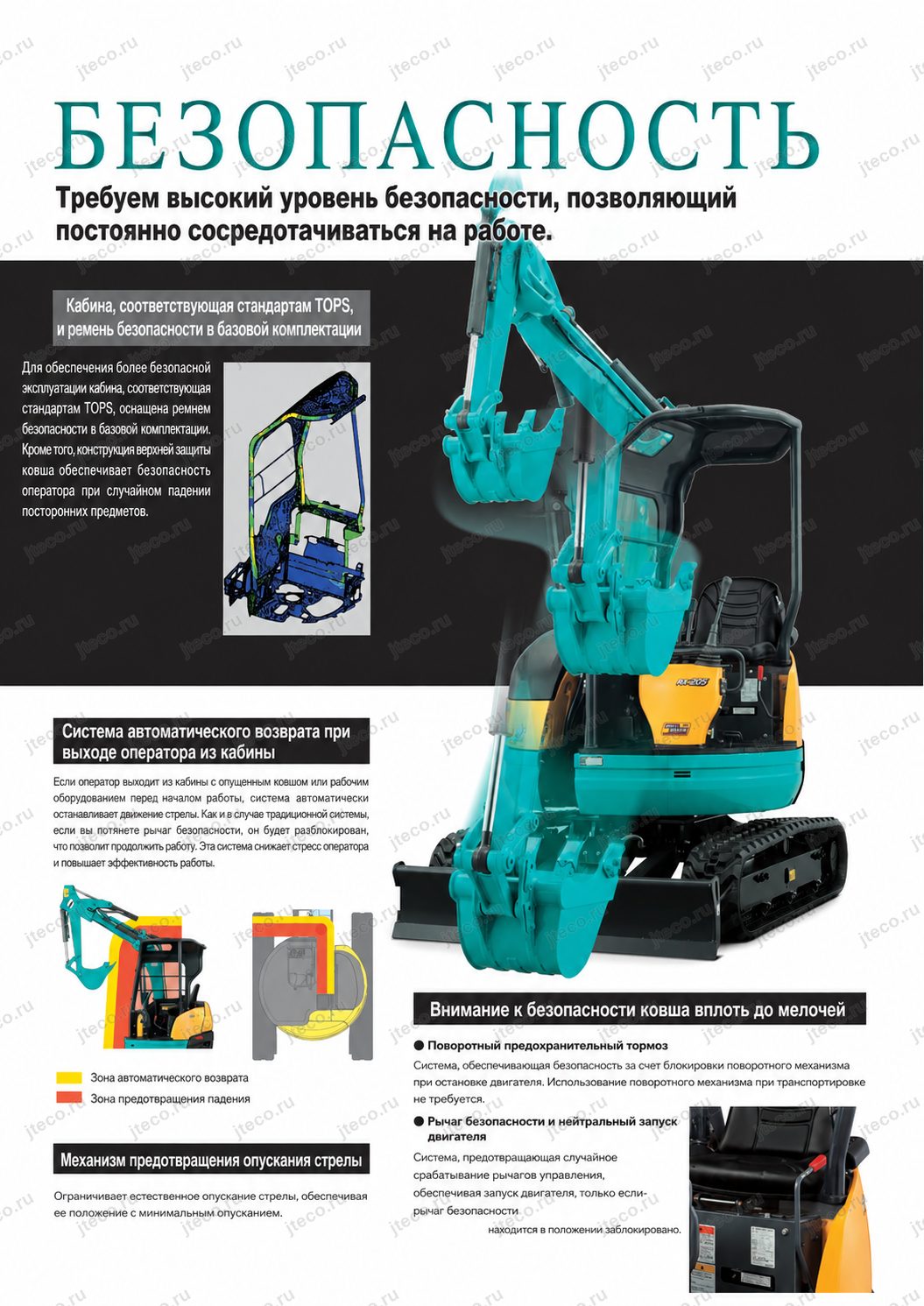

Удобство и безопасность оператора

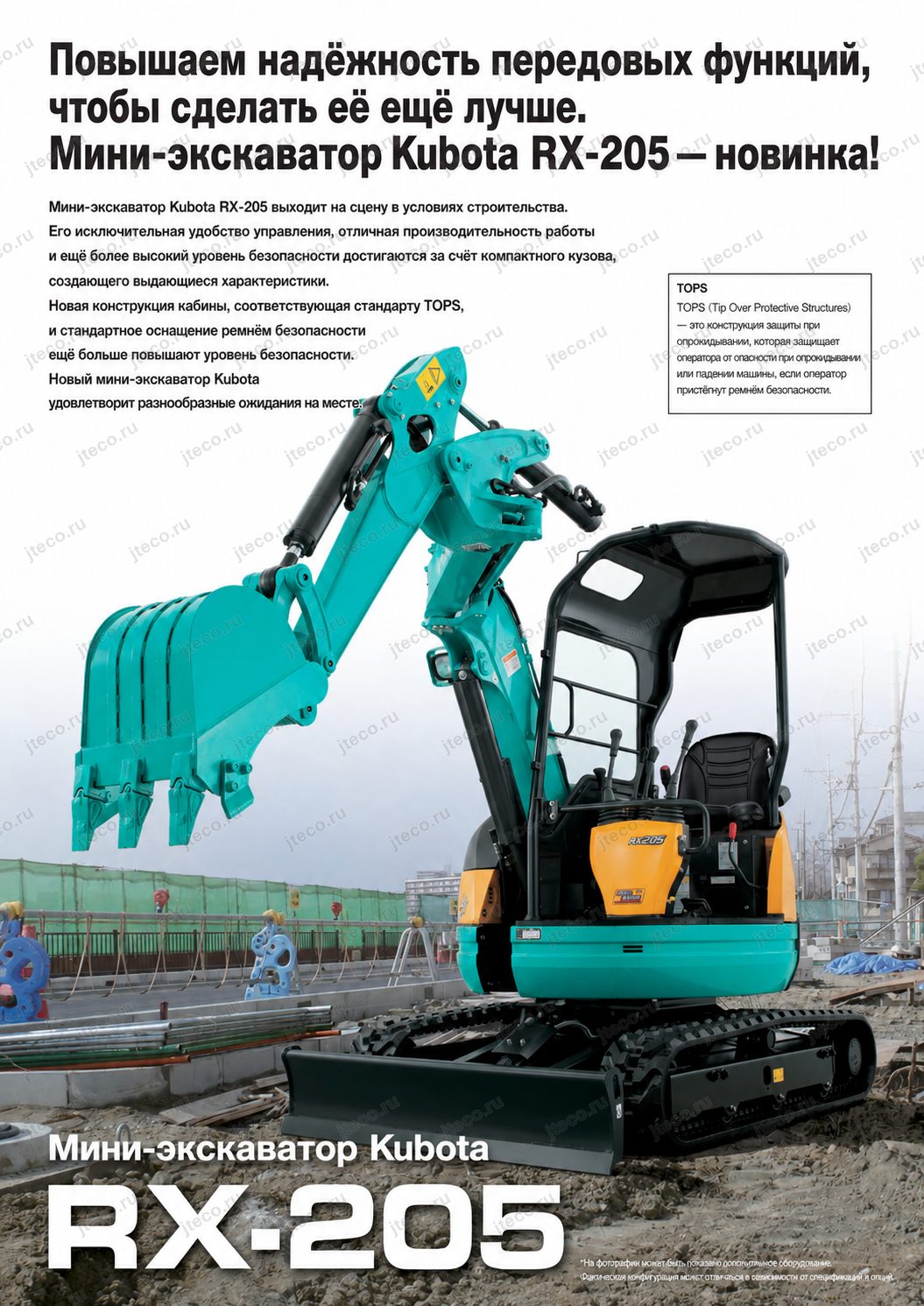

Защитный навес TOPS и ремень безопасности

Защитный навес, соответствующий требованиям TOPS, установлен на Kubota RX-205 стандартно. TOPS — это конструкция защиты оператора при опрокидывании машины вперёд, назад или в сторону при условии, что оператор пристёгнут ремнём безопасности.

Инерционный ремень безопасности также входит в стандартное оснащение.

Производитель прямо указывает на необходимость использовать ремень во время работы: защитная конструкция и ремень рассматриваются как единая система обеспечения безопасности при опрокидывании.

Рабочее место выполнено достаточно просторным для компактной машины и ориентировано на удобное управление в течение смены.

Рычаг безопасности и нейтральный запуск

При блокировке рычага безопасности исключается случайное включение рабочего оборудования и механизма поворота платформы.

Дополнительно используется система нейтрального запуска: двигатель RX-205 не запускается, если рычаг безопасности не установлен в заблокированное положение.

Таким образом, защита действует ещё до запуска двигателя и уменьшает вероятность того, что машина начнёт работу при активных органах управления.

Автоматический тормоз поворотной платформы

На RX-205 используется отрицательный тормоз механизма поворота. После выключения двигателя тормоз включается автоматически.

Благодаря этому производитель отказался от необходимости применения отдельного стопорного пальца поворотной платформы, который ранее требовался при транспортировке машины. Фиксация выполняется самой тормозной системой после остановки двигателя.

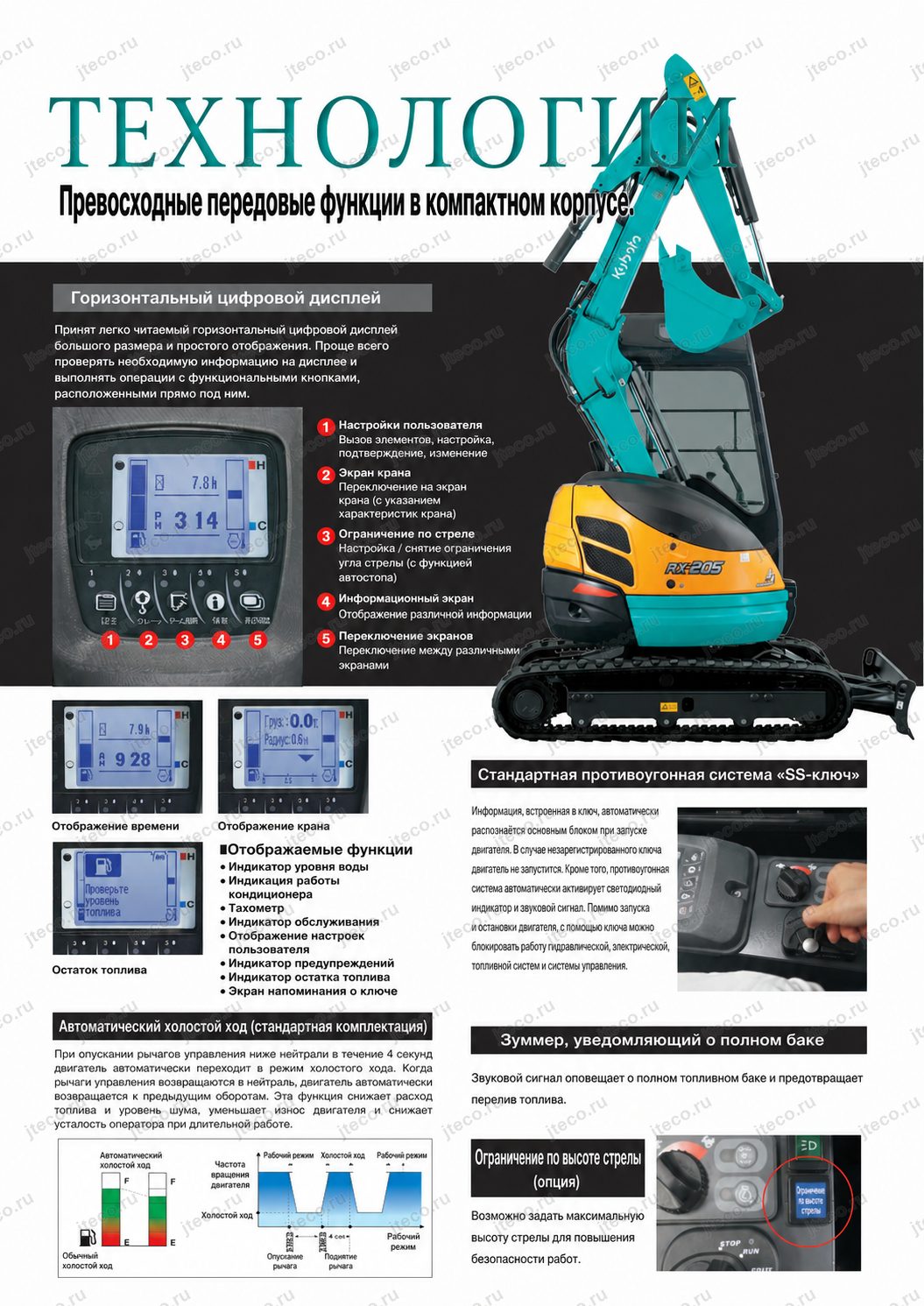

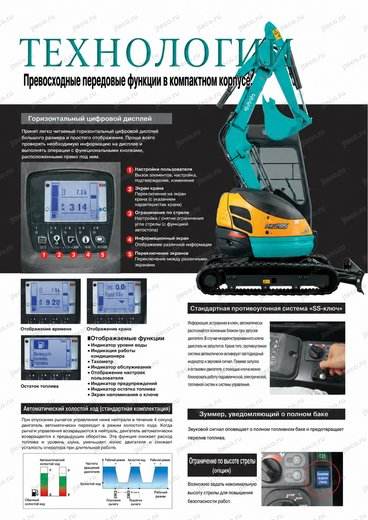

Горизонтальный цифровой дисплей

В консоль встроен крупный горизонтальный ЖК-дисплей. Его задача — не только отображать основные параметры машины, но и обеспечивать доступ к настройкам различных функций.

Функциональные клавиши расположены непосредственно под экраном, поэтому необходимая информация и регулировки доступны оператору без сложного меню.

На дисплей выводятся:

• часы
• остаток топлива
• температура охлаждающей жидкости
• счётчик моточасов
• тахометр
• сведения о техническом обслуживании
• пользовательские настройки
• информационные сообщения
• предупреждения
• предупреждение о забытом ключе

информация кранового режима для соответствующего исполнения.

Через меню также выполняются пользовательские настройки и, для соответствующих вариантов машины, управление функциями ограничения рукояти и кранового режима.

Переключение схемы управления

Kubota RX-205 предусматривает возможность изменения схемы управления под привычки оператора.

В 4-режимном исполнении можно выбирать между схемами:

• Kubota (JIS)
• Hitachi/Komatsu
• Mitsubishi

Kobelco.

Также предусмотрена система «Супер-чейндж», позволяющая переключаться между схемой Kubota (JIS) и Hitachi/Komatsu.

Это особенно удобно на объектах, где одной машиной пользуются операторы, привыкшие к различной логике движения джойстиков. Возможность выбрать знакомую схему снижает необходимость переучиваться и помогает быстрее адаптироваться к RX-205.

Электропитание 12 В

Для подключения совместимого дополнительного оборудования предусмотрена 12-вольтовая розетка типа прикуривателя.

Контроль заправки

При заполнении топливного бака RX-205 подаёт звуковые сигналы, помогающие контролировать степень наполнения. Это снижает риск перелива топлива во время заправки и делает ежедневное обслуживание удобнее.

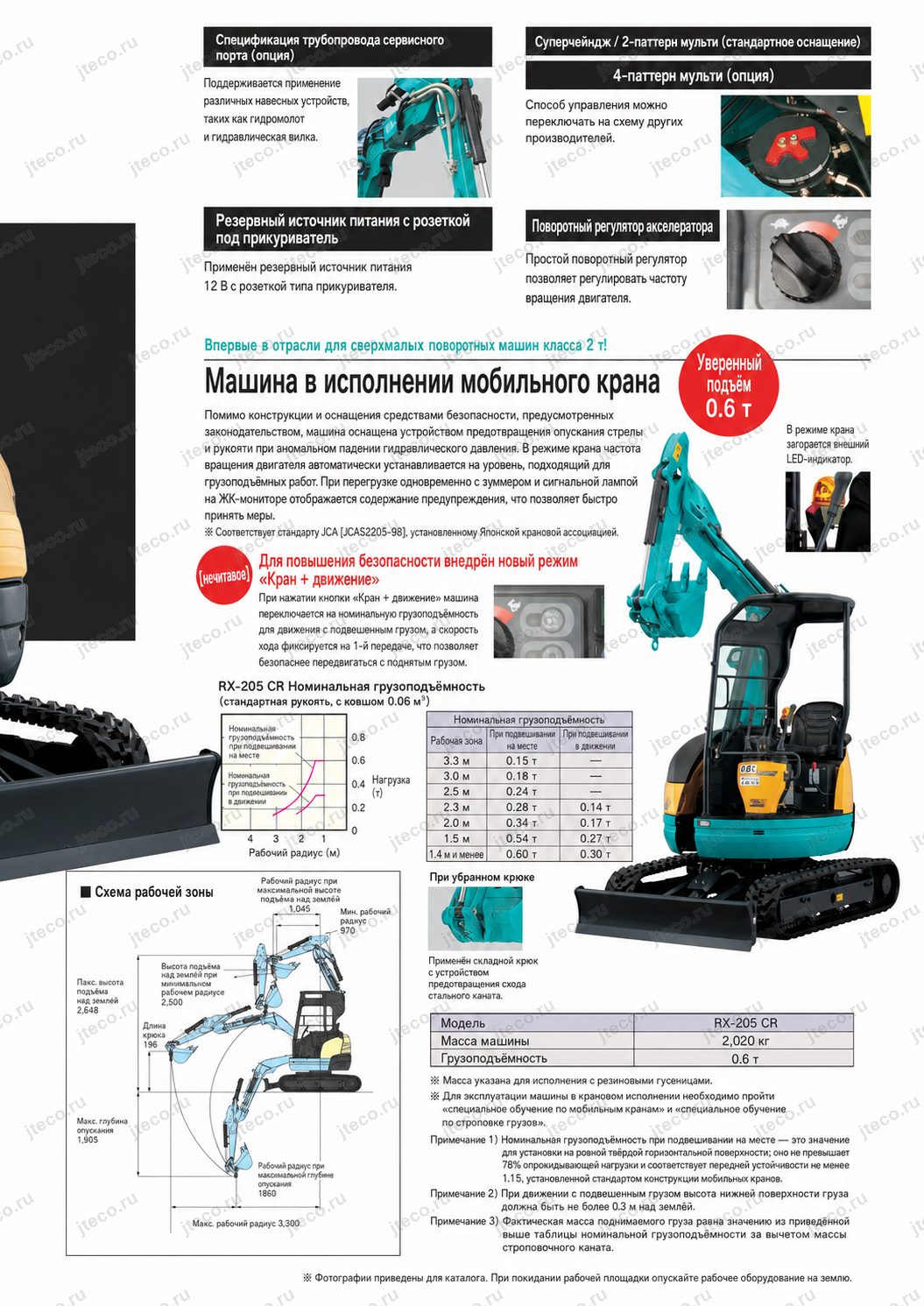

Крановый режим

В соответствующем крановом исполнении RX-205 получает специальный режим для грузоподъёмных операций. После его включения частота вращения двигателя автоматически устанавливается на уровень, подходящий для подъёма груза.

При обнаружении перегрузки система одновременно:

• подаёт звуковой сигнал
• включает предупреждающую лампу

выводит описание предупреждения на ЖК-дисплей.

Это позволяет оператору не только получить сигнал о проблеме, но и сразу увидеть информацию о её характере.

Машина соответствует японскому стандарту JCAS2205-98, установленному Японской ассоциацией кранов.

Дополнительно предусмотрен режим «Кран + движение». После его включения система использует номинальную грузоподъёмность, установленную для перемещения с подвешенным грузом, а скорость движения фиксируется на первой передаче.

При включённом крановом режиме снаружи машины загорается светодиодный индикатор, позволяющий окружающим видеть, что экскаватор выполняет грузоподъёмные операции.

Крюк выполнен складным. В убранном положении он не мешает обычным землеройным операциям, а его конструкция оснащена устройством, предотвращающим сход проволочного каната.

Производитель отдельно определяет условия грузоподъёмных операций. Номинальная грузоподъёмность для работы неподвижной машины рассчитывается для твёрдого горизонтального грунта и составляет не более 78 % опрокидывающей нагрузки. Коэффициент продольной устойчивости при этом должен быть не менее 1,15 в соответствии с конструктивными нормами для мобильных кранов.

При перемещении с подвешенным грузом нижняя точка груза должна находиться не выше 0,3 м от поверхности земли.

Фактическую допустимую массу самого груза необходимо определять с учётом массы строповочного каната: массу строповки вычитают из указанной в соответствующей таблице номинальной грузоподъёмности.

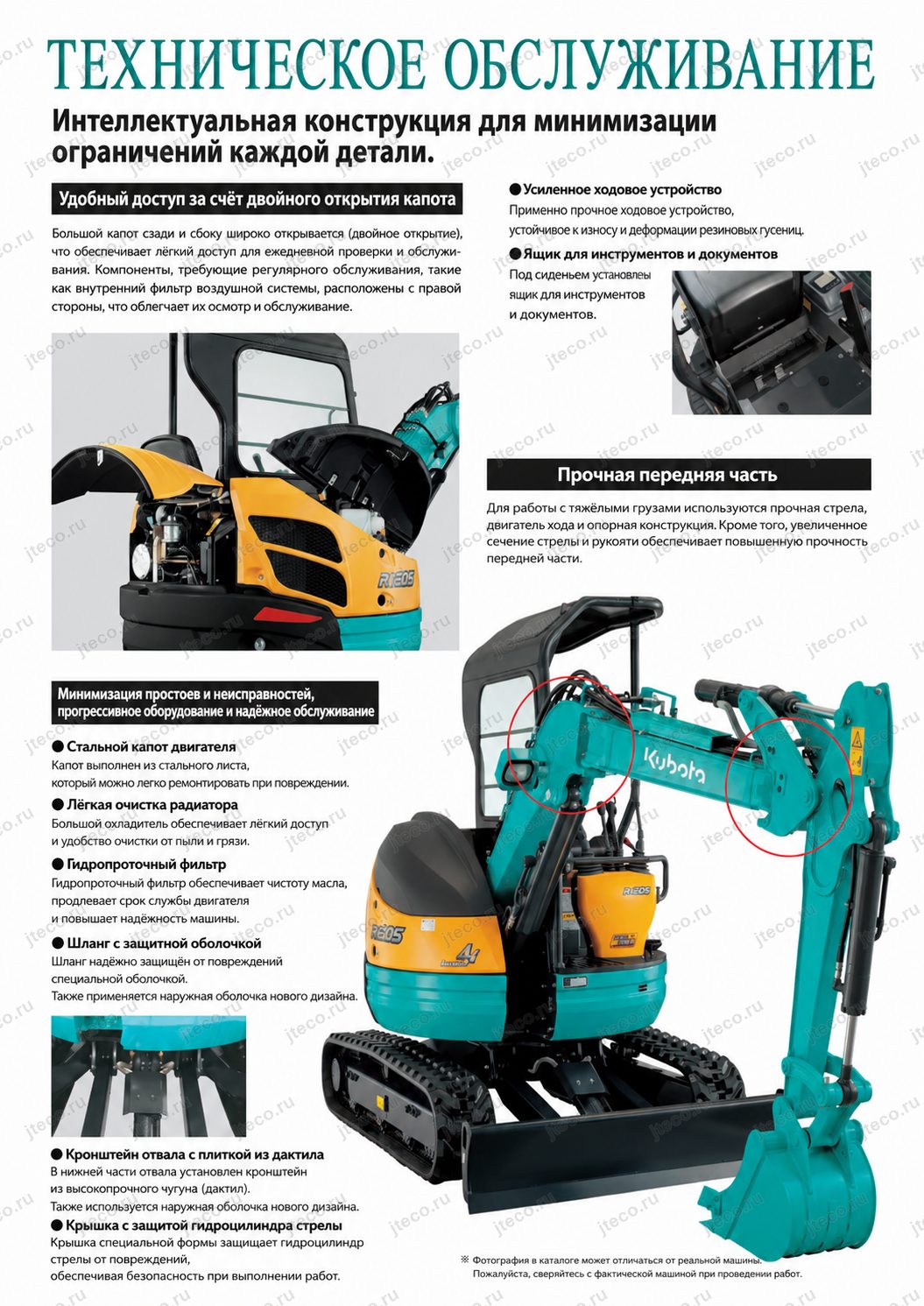

Надёжность и обслуживание

Усиленная передняя часть

Переднее рабочее оборудование RX-205 рассчитано на значительные эксплуатационные нагрузки. На обоих концах стрелы, где в процессе копания возникают высокие нагрузки, применены детали из литой стали.

Из литой стали изготовлена и опора ходового мотора.

Передний шарнирный узел дополнительно усилен пальцем увеличенного диаметра. Такое решение направлено на повышение долговечности наиболее нагруженного соединения рабочего оборудования.

Высокопрочный кронштейн стрелы

В смещённом кронштейне крепления стрелы используется высокопрочный чугун. Производитель подчёркивает его долговечность, что особенно важно для узла, постоянно воспринимающего рабочие нагрузки при копании и изменении положения переднего оборудования.

Защита цилиндра стрелы

Цилиндр стрелы закрыт специальным защитным кожухом. Его форма рассчитана на защиту цилиндра от внешних повреждений, в том числе при работе со строительным мусором и другими материалами, способными ударить или задеть элементы гидравлики.

Усиленные резиновые гусеницы

Стандартная ходовая часть может оснащаться усиленными резиновыми гусеницами повышенной прочности и долговечности.

Для других условий эксплуатации предусмотрены стальные гусеницы шириной 250 мм, по 43 звена, с отверстиями для болтового крепления башмаков. Для них также предусмотрены резиновые накладки шириной 250 мм — по 43 штуки.

Самоочищающаяся форма гусеничной рамы

Гусеничная рама имеет специальный одногребневый профиль, способствующий удалению грязи из ходовой части. Такая геометрия облегчает очистку гусениц и последующую мойку машины.

Для мини-экскаватора, регулярно работающего на влажном грунте и строительных площадках, доступность ходовой части при очистке имеет практическое значение: оператору проще удалять накопившуюся землю и загрязнения после работы.

Разъёмные шланги отвала

Гидравлические шланги отвала разделены на секции. Если отдельный участок случайно повреждён, такая конструкция упрощает обслуживание и позволяет заменить соответствующую секцию, а не работать с более длинной цельной магистралью.

Стальной капот

Капот RX-205 изготовлен из листовой стали. Производитель отдельно отмечает ремонтопригодность такого решения.

Для строительной техники это практичное преимущество: внешние панели находятся в зоне возможных ударов и контакта с материалами, поэтому возможность ремонта металлического элемента может быть важнее декоративной лёгкости конструкции.

Двойной доступ к агрегатам

Задний и правый боковой капоты широко открываются, обеспечивая удобный доступ к двигателю и топливной системе.

Такая компоновка упрощает ежедневный осмотр основных узлов. Оператору проще проверить состояние машины перед началом смены, а техническому персоналу — получить доступ к обслуживаемым компонентам.

Информация о техническом обслуживании на дисплее

Цифровой монитор выводит сведения о техническом обслуживании непосредственно на рабочем месте. Вместе со счётчиком моточасов это позволяет контролировать состояние и наработку машины без отдельного внешнего прибора.

Производитель рекомендует использовать оригинальные запасные части Kubota, рассчитанные на сохранение заявленных характеристик производительности, долговечности и безопасности машины.

Для RX-205 также предусмотрена обязательная специальная самостоятельная проверка, которая, согласно требованиям, указанным производителем для японского рынка, должна выполняться зарегистрированной инспекционной организацией с соответствующим разрешением органов трудового надзора.

Противоугонная защита

В стандартную комплектацию Kubota RX-205 входит оригинальная система SS-ключ.

Запуск двигателя разрешается только после распознавания информации, записанной во встроенной системе ключа. Простого совпадения механической формы ключа недостаточно: другим внешне подходящим ключом запустить двигатель невозможно.

Противоугонная система затрагивает сразу несколько систем машины. Для дополнительной защиты блокируются:

• электрическая система
• гидравлическая система

топливная система.

При включённой противоугонной функции состояние системы обозначается мигающим светодиодным индикатором.

Если оператор оставил ключ в замке, машина подаёт звуковое предупреждение. Эта функция одновременно повышает безопасность и уменьшает вероятность оставить ключ в экскаваторе после завершения смены.

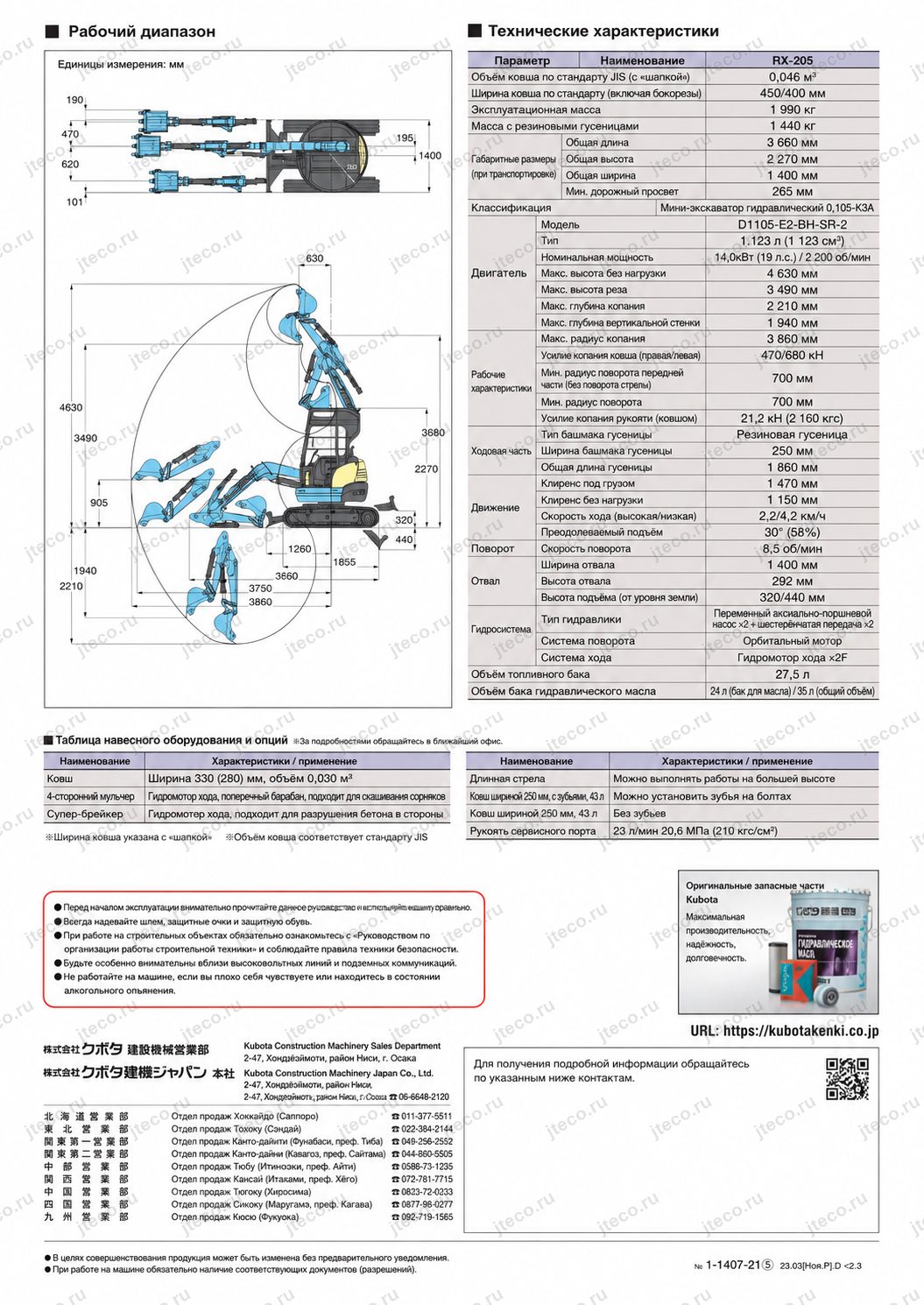

Габариты и манёвренность

Kubota RX-205 разработан как компактная машина для строительных площадок, где пространство для работы и маневрирования ограничено. В каталоге приведена подробная размерная схема рабочего диапазона и самой машины, включая значения 190, 195, 470, 630, 680, 700, 905, 1 260, 1 400, 1 855, 3 660 и 3 750 мм. Поскольку в предоставленном тексте эти отдельные цифры не привязаны однозначно к названиям конкретных геометрических параметров, корректнее использовать их только совместно с оригинальной размерной схемой, не присваивая им неподтверждённые значения ширины, высоты, глубины или радиуса.

Практическая манёвренность RX-205 определяется не только физическими размерами. Система автоматического предотвращения столкновения рабочего оборудования с местом оператора позволяет безопаснее использовать доступный рабочий диапазон, а ограничитель высоты стрелы помогает работать при наличии верхних препятствий.

Смещение рабочего оборудования дополнительно расширяет возможности при выполнении операций в стеснённых условиях, когда экскаватор невозможно каждый раз устанавливать строго по оси требуемой траншеи или рабочей зоны.

Прямолинейный гидравлический контур, в свою очередь, помогает машине сохранять направление при одновременном движении и использовании переднего оборудования. Это делает управление более предсказуемым на площадках, где требуется регулярно менять положение экскаватора небольшими перемещениями.

Для кого подходит Kubota RX-205

Kubota RX-205 особенно интересен тем, кому нужна компактная машина без упрощения основных рабочих возможностей.

Он подходит для владельцев и подрядчиков, которым важно получить высокое усилие копания — 21,2 кН — при компактном формате мини-экскаватора. Такой запас усилия позволяет выполнять серьёзные землеройные операции, не превращая компактность машины в ограничение по рабочей мощности ковша.

RX-205 будет полезен там, где производительность зависит от совмещения нескольких движений. Трёхнасосная система NEW-H・M・S позволяет одновременно работать стрелой, рукоятью, ковшом и поворотной платформой, а прямолинейный контур поддерживает управляемость при использовании оборудования во время движения.

Модель также рассчитана на предприятия, уделяющие повышенное внимание безопасности оператора. Защитный навес TOPS, стандартный ремень безопасности, нейтральный запуск, рычаг безопасности, автоматический тормоз поворотной платформы, система предотвращения столкновения и механизм ограничения положения рабочего оборудования образуют не одну отдельную защитную функцию, а целый комплекс.

Для эксплуатации с навесным инструментом важны сервисная гидролиния производительностью 23 л/мин при давлении до 20,6 МПа, режим ограничения рукояти для гидромолота и возможность менять схему управления.

Для работ, где техника регулярно простаивает по несколько секунд между рабочими циклами, полезна система автоматического холостого хода. Через четыре секунды после возвращения рычагов в нейтраль она снижает обороты двигателя, а при следующем движении немедленно восстанавливает рабочий режим. Производитель оценивает снижение расхода топлива благодаря этой функции примерно в 10 %.

RX-205 также рассчитан на пользователей, которым важна удобная ежедневная эксплуатация. Широко открывающиеся капоты упрощают осмотр двигателя и топливной системы, специальный профиль гусеничной рамы облегчает удаление грязи, разъёмные шланги отвала упрощают ремонт при локальном повреждении, а под сиденьем предусмотрен отдельный отсек для руководства по эксплуатации и инструмента.

Для владельцев, работающих на разных объектах и перевозящих машину между площадками, полезен автоматический тормоз поворотной платформы: после остановки двигателя он включается самостоятельно, поэтому отдельный стопорный палец для фиксации поворотного механизма не требуется.

Наконец, RX-205 представляет интерес для тех, кому помимо обычных землеройных функций необходимы специальные возможности. В соответствующем исполнении доступны крановый режим с контролем перегрузки и режим «Кран + движение», система ограничения высоты стрелы, различные схемы управления и варианты ходовой части.
