Мини-экскаватор KUBOTA U-20-3A

Назначение и сферы применения

Kubota U-20-3α рассчитан прежде всего на работы, где полноценная функциональность гидравлического экскаватора должна сочетаться с компактными размерами. Машина подходит для земляных работ, разработки и перемещения грунта, рытья траншей, подготовки площадок и других операций, в которых важны точность, манёвренность и возможность выполнять совмещённые движения рабочего оборудования.

Для объектов с ограниченными подъездными путями особенно интересно опциональное исполнение с изменяемой шириной ходовой части. При передвижении и транспортировке ширина машины уменьшается до 1300 мм, что облегчает проход через стеснённые участки. После прибытия в рабочую зону ходовая часть раздвигается до 1500 мм, увеличивая опорную базу и устойчивость экскаватора во время копания.

Если такая функция не требуется, для U-20-3α предусмотрена стандартная ходовая часть шириной 1400 мм. Таким образом, конфигурацию можно выбирать исходя из условий конкретного объекта: стандартное исполнение для обычной эксплуатации либо раздвижное — для площадок, где узкий проезд сочетается с необходимостью устойчивой работы после установки машины на месте.

Производитель предусматривает для U-20-3α несколько вариантов комплектации: обычное исполнение, машину с дополнительной гидролинией AUX, крановое исполнение и комбинированную конфигурацию AUX + кран. Это позволяет подобрать экскаватор не только под классические земляные работы, но и под использование гидравлического навесного оборудования или предусмотренные изготовителем грузоподъёмные операции.

Ключевые преимущества Kubota U-20-3α

Трёхнасосная гидравлическая система

Одна из главных технических особенностей Kubota U-20-3α — гидравлическая система с тремя насосами. Для работы стрелы, рукояти и поворота платформы используются отдельные насосные контуры. Дополнительно применяются регулирующие клапаны с широким диапазоном управления и насос переменной производительности.

Практический смысл такой схемы особенно заметен при реальной работе, когда оператору приходится не последовательно выполнять одно движение за другим, а постоянно сочетать несколько операций. Гидравлические потоки распределяются таким образом, чтобы машина сохраняла быстродействие, плавность и необходимое усилие при серьёзной нагрузке.

Одновременное выполнение четырёх операций

Гидравлика U-20-3α позволяет одновременно управлять:

• ковшом
• стрелой
• рукоятью

поворотом платформы.

Возможность совмещать четыре движения делает рабочий цикл более естественным. Например, оператор может одновременно поднимать стрелу, изменять положение рукояти, закрывать ковш и доворачивать платформу к месту выгрузки. Не требуется разбивать движение на отдельные фазы, поэтому машина лучше следует действиям оператора и позволяет выполнять работу плавно.

Это особенно важно при погрузке грунта, профилировании, работе вдоль препятствий и других операциях, где результат зависит не только от максимального усилия, но и от точной координации нескольких исполнительных механизмов.

Высокое усилие копания

Производитель отдельно подчёркивает, что гидравлическая мощность концентрируется на рабочем оборудовании. Благодаря этому Kubota U-20-3α получает мощные характеристики копания и способен эффективно использовать возможности гидросистемы непосредственно там, где требуется усилие — на стреле, рукояти и ковше.

Для владельца это означает, что компактные размеры машины не достигаются за счёт упрощения её рабочего характера. Гидравлическая система рассчитана на серьёзные рабочие нагрузки и обеспечивает сочетание силы и управляемости.

Устойчивое прямолинейное движение

В U-20-3α предусмотрен специальный контур прямолинейного движения. Даже если во время движения оператор одновременно задействует рабочее оборудование, машина сохраняет направление и не изменяет скорость из-за перераспределения гидравлического потока.

На практике это важно при перемещении по объекту с поднятым или изменяющим положение рабочим оборудованием, а также при заезде на транспортную платформу. Экскаватор не должен неожиданно уводить в сторону только потому, что оператор одновременно воздействовал на стрелу или рукоять.

Именно сочетание устойчивости и способности сохранять прямолинейную траекторию производитель отмечает как преимущество при погрузке экскаватора на грузовой автомобиль и съезде с него: операции выполняются плавнее и увереннее.

Двигатель и производительность

В представленном материале производитель не приводит рабочий объём, мощность или крутящий момент двигателя Kubota U-20-3α, поэтому при описании модели корректнее не приписывать ей отсутствующие в каталоге числовые характеристики. При этом взаимодействию двигателя с гидравлической системой и контролю режима работы уделено заметное внимание.

На цифровой приборной панели оператор может вывести частоту вращения двигателя. Это позволяет контролировать текущий режим непосредственно с рабочего места наряду со временем и показаниями счётчика моточасов.

Основной вклад в рабочую производительность U-20-3α по представленным данным вносит гидравлическая архитектура. Насос переменной производительности, регулирующие клапаны и трёхнасосная схема поддерживают необходимое распределение потока между исполнительными механизмами. Благодаря этому рабочее оборудование способно двигаться быстро, а совмещённые операции выполняются плавно.

В предусмотренном производителем крановом исполнении работа силовой установки дополнительно связана с режимом подъёма: при включении кранового режима частота вращения двигателя автоматически устанавливается на уровень, оптимальный для выполнения грузоподъёмных операций. Оператору не требуется вручную подбирать обороты для этого режима.

Гидравлика и рабочее оборудование

Точное распределение гидравлического потока

Для мини-экскаватора важна не только номинальная мощность гидросистемы, но и то, насколько эффективно рабочая жидкость распределяется между механизмами при одновременных командах оператора. В Kubota U-20-3α для этого применяется трёхнасосная система с раздельной работой насосов для ключевых функций.

Такое решение помогает избежать ситуации, когда включение одного движения резко ухудшает другое. Машина рассчитана на совмещённую работу рабочего оборудования и поворотного механизма, поэтому оператор может формировать сложное движение ковша без необходимости постоянно ждать завершения предыдущей операции.

Дополнительная гидролиния AUX

Для Kubota U-20-3α доступно исполнение с дополнительной гидролинией AUX и сервисным гидропортом для подключения гидравлического навесного оборудования.

Сервисный гидропорт предназначен для подачи рабочей жидкости гидросистемы к навесному оборудованию. Производитель указывает возможность использования различного гидравлического оснащения, включая гидромолот. Исполнение с сервисным гидропортом является опциональным.

Это существенно расширяет сферу применения машины: один экскаватор можно конфигурировать не только для работы ковшом, но и для задач, в которых требуется гидравлический рабочий инструмент.

Стандартная, усиленная и удлинённая рукоять

Стандартная рукоять Kubota U-20-3α имеет длину 940 мм. Для более тяжёлых условий доступна усиленная стандартная рукоять такой же длины — 940 мм, с усилением с двух или четырёх сторон.

Также производитель предусматривает удлинённую рукоять длиной 1190 мм. Она является опцией для стандартного исполнения и может предлагаться для крановой конфигурации, однако доступность зависит от сочетания выбранного оборудования. Для некоторых комбинаций с AUX и AUX + кран удлинённая рукоять не предусмотрена.

Такая система вариантов позволяет не использовать одну универсальную конфигурацию для всех задач, а подобрать рабочее оборудование под характер эксплуатации.

Большой выбор ковшей

Для U-20-3α предусмотрено несколько вариантов ковшей.

Стандартный ковш предлагается в диапазоне ширины 500–450 мм. Также доступны усиленные исполнения стандартного ковша, варианты с крюком и усиленные ковши с крюком — с учётом ограничений по конкретной комплектации машины.

Для более узких работ предусмотрены ковши:

• 330–280 мм

450–400 мм.

Для части типоразмеров доступны усиленные исполнения и варианты с крюком. Возможность установки конкретного ковша зависит от того, является ли машина стандартной, оснащена ли AUX или имеет крановое оборудование.

Предусмотрено и исполнение без ковша для стандартной машины или версии AUX — например, если конечная конфигурация рабочего оборудования формируется отдельно.

Рычажный механизм ковша

В обычном и AUX-исполнении применяется стандартный рычажный механизм ковша. В качестве опции доступен механизм с крюком, однако одновременно выбирать ковш с крюком и рычажный механизм с крюком нельзя.

Для кранового и комбинированного AUX + кран исполнения используется специальный рычажный механизм кранового типа. Для крановой конфигурации также предусмотрена возможность установки защитного кожуха гидроцилиндра.

Раздвижная ходовая часть: компактность в проезде, устойчивость в работе

Одна из наиболее практичных опций именно для Kubota U-20-3α — ходовая часть с изменяемой шириной.

В транспортном положении её ширина составляет 1300 мм. Это помогает там, где ширина прохода становится одним из главных ограничений для техники.

После прибытия на рабочее место ходовая часть раздвигается до 1500 мм. Дополнительные 200 мм общей ширины увеличивают опорный контур машины и позволяют получить более устойчивое положение во время земляных операций.

Такой принцип особенно удобен на объектах, где требования к экскаватору противоречат друг другу: техника должна быть узкой во время проезда, но после начала работы от неё требуется максимально возможная для данного исполнения устойчивость.

Для покупателей, которым раздвижная конструкция не нужна, предусмотрена стандартная ходовая часть шириной 1400 мм.

Гусеницы для разных условий эксплуатации

В стандартной конфигурации U-20-3α используются резиновые гусеницы шириной 240 мм.

Резиновая ходовая часть подходит для тех случаев, когда машина должна перемещаться по различным типам поверхности и требуется стандартное заводское решение для компактного экскаватора.

В качестве опций производитель предлагает:

• стальные гусеницы шириной 250 мм

стальные гусеницы шириной 250 мм с резиновыми башмаками TOPY/BS.

Таким образом, тип ходовой части можно адаптировать к условиям эксплуатации, а не ограничиваться единственным вариантом гусениц.

Удобство и безопасность оператора

Защитные конструкции TOPS, ROPS и OPG

Для Kubota серии предусмотрены варианты рабочего места с защитными конструкциями, рассчитанными на снижение риска для оператора при опрокидывании и падении предметов.

TOPS — конструкция защиты при боковом опрокидывании. Она предназначена для защиты оператора, пристёгнутого ремнём безопасности, при опрокидывании мини-экскаватора набок. Указано соответствие испытаниям по ISO 12117 / JIS A8921.

ROPS — конструкция защиты при опрокидывании машины. Она рассчитана на защиту пристёгнутого оператора и соответствует требованиям ISO 3471 / JIS A8910.

OPG — верхнее защитное ограждение оператора, предназначенное для защиты от случайно падающих предметов. В каталоге указана верхняя защита уровня I с соответствием ISO 10262 / JIS A8922.

Предлагаются исполнения с навесом и кабиной, ремнём безопасности и соответствующими защитными конструкциями. Таким образом, рабочее место U-20-3α проектировалось не только с точки зрения удобства управления, но и с учётом требований безопасности, характерных для строительной и землеройной техники.

Просторная посадка

Для рабочего места предусмотрено увеличенное пространство для ног. Посадочная зона выполнена достаточно широкой, чтобы облегчить вход и выход оператора.

Производитель отдельно подчёркивает ощущение простора и характер органов управления, сопоставимый с машинами более крупного класса. Для оператора, проводящего за рычагами много часов, это имеет непосредственное значение: свободное положение ног и удобная посадка снижают необходимость постоянно подстраиваться под тесное рабочее пространство компактной машины.

Цифровая приборная панель

Kubota U-20-3α оснащается простой цифровой приборной панелью с жидкокристаллическим дисплеем. Переключение отображаемой информации выполняется одним нажатием кнопки.

На дисплей можно вывести:

• текущее время
• счётчик моточасов

частоту вращения двигателя.

Логика панели намеренно сделана простой: оператор получает основные данные о машине без сложного многоуровневого управления. Легко читаемые индикаторы позволяют контролировать состояние экскаватора непосредственно во время работы.

Для машин с крановым оборудованием применяется отдельная приборная панель со специальными функциями управления и индикации.

Переключение схемы управления

Система изменения схемы управления Super Change входит в стандартное оснащение U-20-3α. Это позволяет адаптировать логику работы органов управления под предусмотренную производителем схему.

Дополнительно предлагается мультисистема управления, а также четырёхрежимный вариант переключения схемы управления. Для техники, на которой могут работать операторы с разными привычками к расположению функций на рычагах, такая возможность особенно полезна: не требуется привыкать к единственной жёстко заданной схеме.

Фирменная противоугонная система SS-ключ

В стандартное оснащение Kubota U-20-3α входит фирменная система SS-ключ.

В ключ встроен электронный модуль с записанной информацией. Двигатель запускается только после того, как машина распознает данные подходящего ключа. Внешне ключи могут выглядеть одинаково, однако посторонний ключ запустить экскаватор не сможет.

Противоугонная система блокирует сразу несколько основных систем машины:

• электрическую
• гидравлическую

топливную.

То есть защита не ограничивается простым разрывом одной электрической цепи запуска.

Если ключ оставлен в замке, машина подаёт звуковой предупреждающий сигнал. При активированной противоугонной функции её состояние дополнительно обозначается мигающим светодиодным индикатором.

Для владельца техники, которая может оставаться на строительной площадке между сменами, наличие такой системы в стандартной комплектации является существенным практическим преимуществом.

Крановое исполнение и системы безопасности

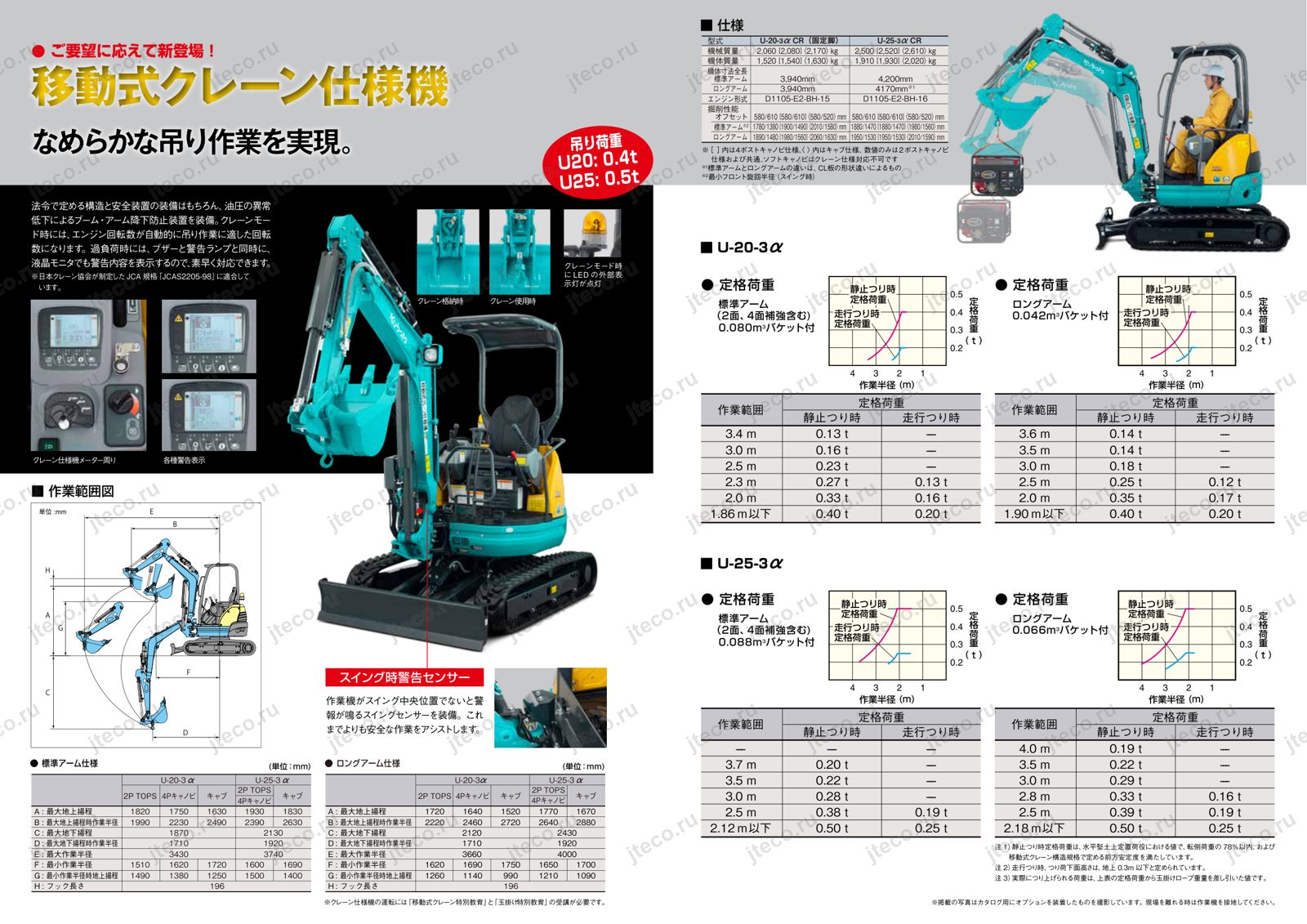

Kubota U-20-3α может быть выполнен в специальной крановой конфигурации либо в комбинированном варианте AUX + кран.

При включении кранового режима обороты двигателя автоматически устанавливаются на уровень, предусмотренный для грузоподъёмных операций. Внешний светодиодный индикатор показывает, что машина переведена в крановый режим.

Для этой конфигурации предусмотрена отдельная зона приборной панели со специализированными органами управления и индикации. На мониторе отображаются предупреждения и сообщения системы безопасности.

При перегрузке система одновременно:

• включает звуковой зуммер
• активирует предупреждающую лампу

выводит соответствующее сообщение на жидкокристаллический монитор.

Так оператор получает сразу несколько независимых способов предупреждения и может быстрее отреагировать на опасную ситуацию.

Кроме того, предусмотрен датчик предупреждения при повороте. Он подаёт сигнал, если при повороте рабочее оборудование находится не в центральном положении. Такая функция помогает контролировать положение стрелы и рукояти при выполнении операций, где конфигурация рабочего оборудования влияет на безопасность.

Для крановых исполнений также указывается система предотвращения опускания стрелы и рукояти при падении давления.

При выполнении грузоподъёмных операций производитель устанавливает отдельные требования. Номинальные значения рассчитываются для горизонтального твёрдого грунта и находятся в пределах 78% опрокидывающей нагрузки с учётом требований устойчивости, применяемых к передвижным кранам. При перемещении машины с подвешенным грузом рекомендуется удерживать нижнюю поверхность груза на высоте не более 0,3 м над землёй.

Таким образом, крановое исполнение U-20-3α — это не просто ковш или рычажный механизм с точкой подвеса, а отдельная предусмотренная изготовителем конфигурация с собственными органами управления, индикацией и комплексом предупреждений.

Надёжность и адаптация к тяжёлой работе

Конструкция гидравлики U-20-3α ориентирована на работу под нагрузкой. Производитель использует насос переменной производительности, отдельные насосные контуры и регулирующие клапаны с широким диапазоном управления. Это помогает одновременно получить высокое усилие рабочего оборудования и сохранить плавность управления.

Для условий, где стандартная рукоять подвергается повышенным нагрузкам, предусмотрено усиленное исполнение длиной 940 мм с усилением с двух или четырёх сторон.

Можно выбрать и усиленные ковши соответствующих размеров. То есть для более тяжёлой эксплуатации производитель предлагает не только базовое рабочее оборудование, но и конструктивно усиленные варианты отдельных элементов.

Возможность подобрать стальные гусеницы вместо стандартных резиновых также позволяет изменить ходовую часть с учётом условий конкретной площадки.

Обслуживание и контроль состояния машины

Цифровая приборная панель предоставляет оператору основные данные, необходимые для ежедневного контроля эксплуатации. В частности, счётчик моточасов позволяет отслеживать фактически отработанное машиной время — основной ориентир для планирования регламентного обслуживания.

Одновременно оператор видит частоту вращения двигателя и может контролировать текущий режим его работы.

Простая компоновка панели и читаемые индикаторы уменьшают вероятность того, что важная информация останется незамеченной во время рабочей смены.

Отдельное значение имеет система предупреждений кранового исполнения. При возникновении перегрузки информация не ограничивается одним индикатором: используется звуковой сигнал, предупредительная лампа и сообщение на ЖК-мониторе.

Габариты и манёвренность

Главный размер, непосредственно указанный производителем для стандартной ходовой части Kubota U-20-3α, — 1400 мм по ширине.

Для объектов с особенно жёсткими ограничениями пространства предлагается раздвижная ходовая часть:

• 1300 мм — при передвижении и транспортировке

1500 мм — при выполнении рабочих операций.

Разница между минимальной и максимальной шириной составляет 200 мм. В узком положении приоритетом становится проходимость через ограниченные пространства, а в расширенном — устойчивость рабочего положения.

Компактность машины дополняется устойчивым прямолинейным движением. Контур прямого хода сохраняет направление и скорость даже при одновременном использовании рабочего оборудования. Особенно полезно это при погрузке экскаватора на грузовой автомобиль и съезде с него: оператор может одновременно корректировать положение рабочего оборудования, не получая нежелательного изменения траектории движения.

Варианты оснащения Kubota U-20-3α

Возможность собрать машину под конкретную работу — одно из сильных качеств U-20-3α. В зависимости от выбранного исполнения могут использоваться:

• стандартная ходовая часть шириной 1400 мм
• раздвижная ходовая часть 1300–1500 мм
• резиновые гусеницы шириной 240 мм
• стальные гусеницы шириной 250 мм
• стальные гусеницы 250 мм с резиновыми башмаками TOPY/BS
• стандартная рукоять длиной 940 мм
• усиленная рукоять 940 мм с усилением с двух или четырёх сторон
• удлинённая рукоять 1190 мм
• стандартные и усиленные ковши
• узкие ковши нескольких размеров
• ковши с крюком в совместимых исполнениях
• стандартный рычажный механизм ковша
• рычажный механизм с крюком
• специальный механизм кранового исполнения
• дополнительная гидролиния AUX
• крановое оборудование
• комбинированное исполнение AUX + кран
• система Super Change

опциональная мультисистема управления.

При выборе комплектации необходимо учитывать заводские ограничения совместимости. Например, некоторые варианты удлинённой рукояти недоступны одновременно с определёнными исполнениями AUX, а ковш с крюком нельзя сочетать с рычажным механизмом, также оснащённым крюком. Для крановой конфигурации действуют отдельные требования к совместимым ковшам и рабочему оборудованию.

Такой подход позволяет формировать машину осмысленно: не наращивать количество опций ради самого списка оборудования, а выбирать именно те элементы, которые соответствуют предполагаемой работе.

Для кого подходит Kubota U-20-3α

Kubota U-20-3α особенно интересен тем, кому нужен компактный мини-экскаватор с полноценной многопоточной гидравликой и широкими возможностями конфигурации.

Модель подходит для владельцев, которым приходится работать на площадках с ограниченной шириной проезда: раздвижное исполнение может уменьшаться до 1300 мм, а после прохода в рабочую зону расширяться до 1500 мм.

Машина будет удобна там, где оператору приходится выполнять много повторяющихся циклов копания и погрузки. Одновременная работа ковша, стрелы, рукояти и поворотной платформы позволяет строить плавную траекторию рабочего оборудования без постоянного разделения операции на отдельные движения.

U-20-3α также подходит тем, кому требуется не только ковш. Исполнение AUX предусматривает подключение гидравлического навесного оборудования через сервисный гидропорт, в том числе гидромолота.

Для предприятий, которым необходимы предусмотренные производителем подъёмные функции, доступна отдельная крановая конфигурация с автоматическим выбором подходящих оборотов двигателя, системой предупреждения о перегрузке, специальной индикацией и дополнительными защитными функциями.

Если эксплуатация предполагает повышенные нагрузки на рабочее оборудование, можно выбрать усиленную рукоять и усиленные ковши. Если условия требуют другого типа ходовой части — вместо стандартных резиновых гусениц предлагаются стальные варианты.

Наконец, U-20-3α интересен тем, кто уделяет внимание защите техники и оператора. Машина имеет стандартную противоугонную систему SS-ключ, а рабочее место может быть оснащено защитными конструкциями TOPS, ROPS и OPG, ремнём безопасности, навесом либо кабиной в предусмотренных производителем вариантах.
